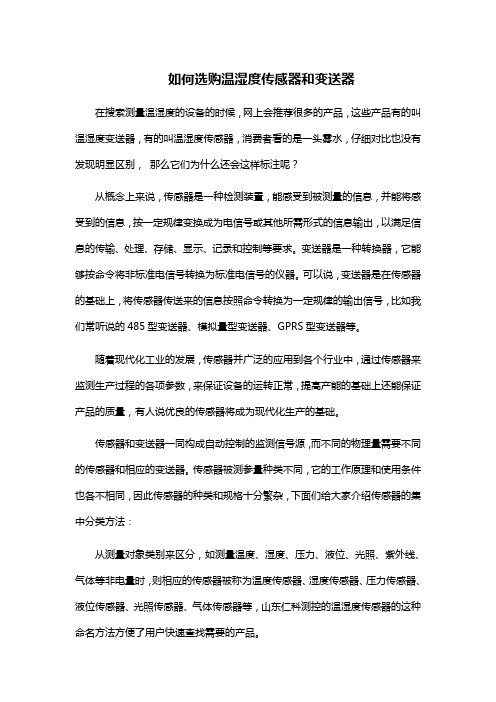

如何选购温湿度传感器和变送器
如何选购温湿度传感器和变送器在搜索测量温湿度的设备的时候，网上会推荐很多的产品，这些产品有的叫温湿度变送器，有的叫温湿度传感器，消费者看的是一头雾水，仔细对比也没有发现明显区别，那么它们为什么还会这样标注呢？从概念上来说，传感器是一种检测装置，能感受到被测量的信息，并能将感受到的信息，按一定规律变换成为电信号或其他所需形式的信息输出，以满足信息的传输、处理、存储、显示、记录和控制等要求。
变送器是一种转换器，它能够按命令将非标准电信号转换为标准电信号的仪器。
可以说，变送器是在传感器的基础上，将传感器传送来的信息按照命令转换为一定规律的输出信号，比如我们常听说的485型变送器、模拟量型变送器、GPRS型变送器等。
随着现代化工业的发展，传感器并广泛的应用到各个行业中，通过传感器来监测生产过程的各项参数，来保证设备的运转正常，提高产能的基础上还能保证产品的质量，有人说优良的传感器将成为现代化生产的基础。
传感器和变送器一同构成自动控制的监测信号源，而不同的物理量需要不同的传感器和相应的变送器。
传感器被测参量种类不同，它的工作原理和使用条件也各不相同，因此传感器的种类和规格十分繁杂，下面们给大家介绍传感器的集中分类方法：从测量对象类别来区分，如测量温度、湿度、压力、液位、光照、紫外线、气体等非电量时，则相应的传感器被称为温度传感器、湿度传感器、压力传感器、液位传感器、光照传感器、气体传感器等，山东仁科测控的温湿度传感器的这种命名方法方便了用户快速查找需要的产品。
仁科测控温湿度传感器按工作检测原理来区分，有电阻式、电容式、电感式、压电式、电磁式、磁阻式、光电式、压阻式、热电式、核辐射式、半导体式传感器等，方便传感器研发工作人员从原理与设计上作归纳性的分析和研究。
按照传感器与被测对象之间的距离可分为接触式和非接触式传感器，非接触传感器可用在高危高温的环境下监测对象数值变化，比如红外测温传感器，可以方便用户测量难以接近或移动的目标。
工程师必读各类传感器的选择与应用指南
工程师必读各类传感器的选择与应用指南在现代工程领域中，传感器广泛应用于各种设备和系统中，起到了收集和转换物理量或化学量等信息的重要作用。
传感器的选择与应用对工程师来说至关重要，下面将为大家介绍一些常见的传感器类型及其选择与应用的指南。
I. 温度传感器温度传感器是一种检测和测量温度变化的传感器。
在工程领域中，温度传感器的选择应基于以下几个因素：1. 测量范围：根据实际需求选择适合的测量范围，确保能够满足工程需求。
2. 精确度：不同应用场景对温度测量的精确度要求有所不同，因此选择适当的精确度以确保测量结果的准确性。
3. 响应时间：某些工程应用对温度变化的响应时间要求较高，因此需要选择具有快速响应能力的传感器。
4. 环境要求：在一些极端环境中，例如高温或低温环境，传感器的选择应能够适应特殊环境的要求。
II. 压力传感器压力传感器是一种测量压力变化的传感器，广泛应用于流体控制、汽车制造、工业自动化等领域。
在选择和应用压力传感器时，需要考虑以下几个方面：1. 工作范围：根据实际工程需求选择适合的工作范围，确保传感器能够满足工程的压力范围要求。
2. 精确度：不同工程中对压力测量的精确度要求有所不同，因此需要选择适当的精确度以确保测量结果的准确性。
3. 耐久性：在某些应用场景下，压力传感器可能会受到振动、冲击等外部因素的影响，因此需要选择具有较高抗振能力和耐久性的传感器。
4. 环境适应性：一些特殊工程环境中，例如高温、腐蚀性液体等环境下，传感器需要选择能够适应特殊环境要求的型号。
III. 位移传感器位移传感器常用于测量物体的位置或位移变化，广泛应用于机械制造、机器人、航空航天等行业。
在选择和应用位移传感器时，需要考虑以下几个因素：1. 测量范围：根据实际需求选择适合的测量范围，确保能够满足工程的位移测量要求。
2. 精确度：不同工程应用对位移测量的精确度要求有所不同，因此选择合适的精确度以确保测量结果的准确性。
传感器的选用方法
传感器的选用方法传感器的品种很多，对于同一种被测物理量，可选不同的传感器。
例如，被测物理量是位移，可以选电阻应变式传感器、电容式传感器、电感式传感器、数字式传感器等。
当然，选用传感器时应考虑的因素很多，但选用时不一定能满足所有要求，应根据被测参数的变化范围、传感器的性能指标、环境等要求选用，侧重点有所不同。
通常，选用传感器应从以下几个方面考虑。
1、确定传感器类型在进行一项具体的测量工作之前，首先要分析和掌握被测对象和现场的工作环境，根据这些条件来确定选用的传感器类型。
被测对象的特点包括被测量的性质、状态、测量范围、幅值和频带、测量速度、精度、过载的幅度和出现的频率等。
工作现场工作环境包括温度、湿度、气压、能源、污染、噪声、电磁场及辐射干扰等。
2、传感器技术指标（1）线性范围与量程传感器的线性范围是指传感器的输出与输入成直线关系的范围。
从理论上讲，在线性范围内，灵敏度保持定值。
传感器的线性范围越宽，则其量程越大，并且能保证一定的测量精度。
选择传感器时，当传感器的种类确定以后首先要看其量程是否满足要求。
但实际上，任何传感器都不能保证绝对的线性，其线性度也是相对的。
当所要求测量精度比较低时，在一定的范围内，可将非线性误差较小的传感器近似看作线性的，这会给测量带来极大的方便。
在确定量程时，还应考虑到输入量可能发生的瞬间突变导致的过载量。
（2）灵敏度通常，在传感器的线性范围内，希望传感器的灵敏度越高越好。
因为只有灵敏度高时，与被测量变化对应的输出信号的值才比较大，有利于后部电路对信号进行处理。
但要注意的是，传感器的灵敏度高，与被测量无关的外界噪声也容易混入，同时被系统放大，容易使测量系统进入非线性区，影响测量精度。
因此，要求传感器本身应具有较高的信噪比，尽量减少从外界引入干扰信号。
（3）精度精度是传感器的一个重要的性能指标，它是关系到整个测量系统测量精度的一个重要环节。
但一般情况，传感器的精度越高，其价格越高。
传感器技术课件——传感器的选用原则
2
3）线性范围
任何传感器都有一定的线性范围，在线性范围内输出与输入成比例关系。
线性范围越宽，表明传感器的工作量程越大。
使传感器工作在线性区域内，是保证测试精确度的基本条件。 例如，测力弹性元件，其材料的弹性限是决定测力量程的基本因素，当超 过弹性限时，将产生线性误差。 同时应该看到，任何传感器都不可能保证其绝对线性，通常在许可限度内， 可以在其近似线性区域内使用。 因此，选用传感器时，必须考虑被测物理量的变化范围，令其线性误差在 允许范围以内。
1
2）响应特性
在所测频率范围内，传感器的响应特性必须满足不失真测量条件。
此外，实际传感器的响应总有一定迟延，为了保证测量不失真，总希望迟 延时间越短越好。
一般来讲，利用光电效应、压电效应等物性型传感器，响应较快，工作频 率范围宽。 而对于结构型传感器，如电感、电容、磁电式传感器等，往往由于结构中 的机械系统惯性的限制，其固有频率低，工作频率较低。 在动态测试中，传感器的响应特性对测试结果有直接影响，在选用传感器 时，应充分考虑到被测物理量的变化特点（如稳态、瞬变、随机等）。
在机械工程中，有些机械系统或自动化加工过程，往往要求传感器能长期 使用而不需要经常更换或校准，其工作环境往往又比较恶劣，存在尘埃、 油剂、温度、振动等严重干扰。例如，热轧机系统中控制钢板厚度的射线 检测装置，用于自适应磨削过程的测力系统或零件尺寸的自动检测装置等。 在这些情况下，都对传感器的可靠性提出了更加严格的要求。
3
4）可靠性
可靠性是指仪器、装置等产品在规定的条件下，在规定的时间内可完成规 定功能的能力。 例如，电阻应变式传感器，湿度会影响其绝缘性，温度会影响其零漂，长 期使用会产生蠕变现象；对于变间隙型的电容传感器，环境湿度或浸入间 隙的油剂，会改变介质的介电常数；光电传感器的感光表面有尘埃或水汽 时，会改变光通量、偏振性或光谱成分；对于磁电式传感器或霍尔效应元 件等，当在电场、磁场中工作时，也会带来测试误差。
传感器的选择方案
传感器的选择方案在现代科技的发展中，传感器起到了至关重要的作用。
传感器是一种能够将非电信号（如温度、光线等）转化为电信号的装置，广泛应用于各个领域，如工业自动化、环境监测、医疗健康、智能家居等。
选择合适的传感器方案对系统的性能和稳定性至关重要。
本文将从传感器的分类、性能指标和选择准则等方面进行详细阐述。
传感器的分类传感器根据工作原理和测量目标的不同可以分为多种类型，常见的传感器有温度传感器、湿度传感器、气体传感器、压力传感器、光敏传感器等。
其中，温度传感器是最常见的一种，应用于各个领域，如气象、工业制造、医疗检测等。
湿度传感器则广泛应用于农业、仓储、温室等领域。
根据传感器的特性和需求，在选择传感器方案时需要综合考虑多方面因素。
传感器的性能指标在选择传感器方案时，我们需要了解传感器的性能指标，以帮助我们评估其适用性。
常见的传感器性能指标有测量范围、精度、分辨率、响应时间、线性度和灵敏度等。
测量范围是指传感器所能测量的物理量的最大值和最小值之间的范围。
精度是指传感器测量值与真实值之间的偏差。
分辨率是指传感器所能分辨的最小变化量。
响应时间是指传感器从检测到物理量变化到输出结果的时间。
线性度是指传感器输出与输入之间的线性关系程度。
灵敏度是指传感器输出值对输入变化的敏感程度。
在选择传感器方案时，我们需要根据具体需求评估这些性能指标，并选择最适合的传感器类型和型号。
选择传感器方案的准则在选择传感器方案时，有几个准则是需要遵循的。
首先，需要明确测量对象，并确定所需要测量的物理量。
其次，需要了解传感器的测量范围和精度是否符合要求。
由于传感器的精度会随着测量范围的缩小而提高，因此，在选择传感器方案时要考虑传感器工作在合适的范围内，以保证其精度满足要求。
另外，还需要考虑传感器的响应时间和稳定性。
响应时间的快慢直接影响到系统的实时性和动态性能。
稳定性是指传感器输出值的长期稳定性和抗干扰能力。
最后，还需要考虑传感器的可靠性和成本。
传感器的选择注意事项
传感器的选择注意事项在进行传感器的选择时，需要考虑以下几个注意事项：1.应用需求：首先要明确传感器的应用需求，确定需要测量的参数、测量范围以及测量精度等。
不同的应用场景可能需要不同类型的传感器，因此要确保选取的传感器能够满足应用需求。
2.传感器类型：传感器可以分为许多不同的类型，例如温度传感器、压力传感器、加速度传感器等。
选择合适的传感器类型取决于需要测量的物理量。
有时，一个应用场景可能需要多个传感器以测量多个参数。
3.传感器特性：传感器的特性包括灵敏度、响应时间、线性度、稳定性等。
这些特性会直接影响到传感器的性能和可靠性。
因此，在选择传感器时需要考虑这些特性，并根据需求确定合理的要求。
4.传感器输出：传感器的输出可以分为模拟输出和数字输出两种形式。
模拟输出一般需要转换成数字信号进行处理，而数字输出可以直接连接到数字系统中。
根据应用需求和系统结构，选择合适的传感器输出形式。
5.传感器接口：传感器的接口通常包括模拟接口（如电压输出或电流输出）和数字接口（如I2C、SPI等）。
选择合适的传感器接口取决于系统的硬件平台和应用需求。
6.传感器价格：传感器的价格也是一个需要考虑的因素。
不同类型和不同品牌的传感器价格差异很大。
选择传感器时需要根据预算和应用需求，权衡价格和性能之间的关系。
7.传感器可靠性：传感器的可靠性特性包括寿命、工作温度范围、抗干扰性等。
这些特性会直接影响到传感器的稳定性和使用寿命。
因此，在选择传感器时要注意其可靠性特性。
8.供应商信誉：选择一个可靠的供应商也是至关重要的。
一个有良好信誉的供应商通常能提供优质的产品和良好的售后服务，能够为使用者提供技术支持和解决问题的帮助。
在进行传感器选择时，上述注意事项应该综合考虑，根据应用需要和预算情况，选择最适合的传感器。
此外，定期维护和校准传感器也是保持传感器性能和可靠性的重要方式。
如何选购正确的温度变送器
如何选购正确的温度变送器选购温度变送器是一个关键的任务，因为它直接影响到测量和控制系统的准确性和可靠性。
下面是一些指导原则，帮助您正确选择温度变送器。
确定所需测量范围：首先，确定您需要测量的温度范围。
这将有助于确定所需的变送器类型。
温度变送器通常适用于广泛的温度范围，例如-200°C至+800°C。
选择合适的传感器类型：温度变送器通常与不同类型的传感器配对使用。
最常见的传感器类型包括热电偶和热电阻。
热电偶适用于高温应用，而热电阻适用于更广泛的温度范围。
根据您的具体需求选择合适的传感器类型。
考虑环境条件：在选择温度变送器时，必须考虑将其使用的环境条件。
特别注意以下因素：温度极限：如果变送器将在极限的温度条件下运行，例如高温或低温环境，确保选择符合这些要求的变送器。
一些高级型号具有绝缘材料和高温耐受能力。
湿度和防护等级：根据环境的湿度水平选择具有适当防护等级的变送器。
例如，如果变送器将在潮湿的条件下使用，选择具有IP67等级的防护。
考虑输出类型和接口：温度变送器可提供不同类型的输出信号，例如模拟信号(如4-20mA或0-10V)或数字信号(如RS485或Modbus)。
确保选择与您的控制系统兼容的输出类型。
校准和精度要求：对于需要高精度测量的应用，确保选择具有较高精度的变送器。
对于一些特殊应用，还可以要求定期校准。
考虑安装和维护便捷性：选择易于安装和维护的温度变送器。
注意选择具有适当连接器和插头的型号，以简化安装过程。
特殊功能和附加功能：某些温度变送器具有特殊功能和附加功能，如故障诊断功能、多点校准功能等。
根据您的特定需求，考虑这些额外的功能和特性。
参考用户评价和品牌信誉：在购买之前，参考用户评价和品牌信誉是非常有用的。
了解不同品牌的温度变送器的可靠性和性能，以便做出明智的选择。
压力传感器的种类及选用[工程类精品文档]
压力传感器的种类及选用[工程类精品文档]本文内容极具参考价值,如若有用,请打赏支持,谢谢!【学员问题】压力传感器的种类及选用？【解答】压力传感器及变送器分为表压、尽压、差压等种类。
常见0.1、0.2、0.5、1.0等精度等级。
可丈量的压力范围很宽，小到几十毫米水柱，大的可达上百兆帕。
不同种类压力传感器及变送器的工作温度范围也不同，常分成0~70℃、-25~85℃、-40~125℃、-55~150℃几个等级，某些特种压力传感器的工作温度可达400~500℃。
压力传感器及变送器基于不同的材料及结构设计有着不同的防水性能及防爆等级，接液腔体由于材料、外形的差异可丈量的流体介质种类也不同，常分为干燥气体、一般液体、酸碱腐蚀溶液、可燃性气液体、粘稠及特殊介质。
压力传感器及变送器作为一次仪表需与二次仪表或计算机配合使用，压力传感器及变送器常见的供电方式为：DC5V、12V、24V、±12V等，输出方式有：0~5V、1~5V、0.5~4.5V、0~10mA．0~20mA．4~20mA等及Rs232、Rs485等与计算机的接口。
用户在选择压力传感器及变送器时，应充分了解压力丈量系统的工况，根据需要公道选择，使系统工作在最佳状态，并可降低工程造价。
1.常见精度参数及试验设备传感器静态标定设备：活塞压力计：精度优于0.05%数字压力表：精度优于0.05%直流稳压电源：精度优于0.05%传感器温度检验设备：高温试验箱：温度从0℃～+250℃温度控制精度为±1℃低温试验箱：温度能从0℃～-60℃温度控制精度为±1℃传感器静态性能试验项目：零点输出、满量程输出、非线性、迟滞、重复性、零点漂移、超复荷。
传感器环境试验项目：零点温度漂移、灵敏度漂移、零点迟滞、灵敏度迟滞。
（检查产品在规定的温度范内对温度的适应能力。
此项参数对精度影响极为重要）2.留意事项在安装使用前应具体阅读产品样本及使用说明书，安装时压力接口不能泄露，确保量程及接线正确。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
如何选用各类传感器和变送器(1)
摘要：传感器和变送器在仪器、仪表和工业自动化领域中起着举足轻重的作用。
与传感器不同，变送器除了能将非电量转换成可测量的电量外，一般还具有一定的放大作用。
本文简单地介绍了各类变送器的特点，以供使用者选用。
关键词：传感器变送器选用
一、一体化温度变送器一体化温度变送器一般由测温探头（热电偶或热电阻传感器）和两线制固体电子单元组成。
采用固体模块形式将测温探头直接安装在接线盒内，从而形成一体化的变送器。
一体化温度变送器一般分为热电阻和热电偶型两种类型。
热电阻温度变送器是由基准单元、R/V转换单元、线性电路、反接保护、限流保护、V/I转换单元等组成。
测温热电阻信号转换放大后，再由线性电路对温度与电阻的非线性关系进行补偿，经V/I转换电路后输出一个与被测温度成线性关系的4～20mA的恒流信号。
热电偶温度变送器一般由基准源、冷端补偿、放大单元、线性化处理、V/I转换、断偶处理、反接保护、限流保护等电路单元组成。
它是将热电偶产生的热电势经冷端补偿放大后，再帽由线性电路消除热电势与温度的非线性误差，最后放大转换为4～20mA电流输出信号。
为防止热电偶测量中由于电偶断丝而使控温失效造成事故，变送器中还设有断电保护电
路。
当热电偶断丝或接解不良时，变送器会输出最大值（28mA）以使仪表切断电源。
一体化温度变送器具有结构简单、节省引线、输出信号大、抗干扰能力强、线性好、显示仪表简单、固体模块抗震防潮、有反接保护和限流保护、工作可靠等优点。
一体化温度变送器的输出为统一的4～20mA信号；可与微机系统或其它常规仪表匹配使用。
也可用户要求做成防爆型或防火型测量仪表。
二、压力变送器
压力变送器也称差变送器，主要由测压元件传感器、模块电路、显示表头、表壳和过程连接件等组成。
它能将接收的气体、液体等压力信号转变成标准的电流电压信号，以供给指示报警仪、记录仪、调节器等二次仪表进行测量、指示和过程调节。
压力变送器的测量原理是：流程压力和参考压力分别作用于集成硅压力敏感元件的两端，其差压使硅片变形（位移很小，仅μm级），以使硅片上用半导体技术制成的全动态惠斯登电桥在外部电流源驱动下输出正比于压力的mV级电压信号。
由于硅材料的强性极佳，所以输出信号的线性度及变差指标均很高。
工作时，压力变送器将被测物理量转换成mV级的电压信号，并送往放大倍数很高而又可以互相抵消温度漂移的差动式放大器。
放大后的信号经电
压电流转换变换成相应的电流信号，再经过非线性校正，最后产生与输入压力成线性对应关系的标准电流电压信号。
压力变送器根据测压范围可分成一般压力变送器（～20MP3）和微差压变送器（0～30kPa）两种。
三、液位变送器
1、浮球式液位变送器浮球式液位变送器由磁性浮球、测量导管、信号单元、电子单元、接线盒及安装件组成。
一般磁性浮球的比重小于，可漂于液面之上并沿测量导管上下移动。
导管内装有测量元件，它可以在外磁作用下将被测液位信号转换成正比于液位变化的电阻信号，并将电子单元转换成4～20mA或其它标准信号输出。
该变送器为模块电路，具有耐酸、防潮、防震、防腐蚀等优点，电路内部含有恒流反馈电路和内保护电路，可使输出最大电流不超过28mA，因而能够可靠地保护电源并使二次仪表不被损坏。
2、浮简式液位变送器浮筒式液位变送器是将磁性浮球改为浮筒，它是根据阿基米德浮力原理设计的。
浮筒式液位变送器是利用微小的金属膜应变传感技术来测量液体的液位、界位或密度的。
它在工作时可以通过现场按键来进行常规的设定操作。
3、静压或液位变送器该变送器利用液体静压力的测量原理工作。
它一般选用硅压力测压传感器将测量到的压力转换成电信号，再经放大电路放大和补偿电路补偿，最后以4～20mA或0～10mA电流方式输出。
四、电容式物位变送器
电容式物位变送器适用于工业企业在生产过程中进行测量和控制生产过程，主要用作类导电与非导电介质的液体液位或粉粒状固体料位的远距离连续测量和指示。
电容式液位变送器由电容式传感器与电子模块电路组成，它以两线制4～20mA恒定电流输出为基型，经过转换，可以用三线或四线方式输出，输出信号形成为1～5V、0～5V、0～10mA 等标准信号。
电容传感器由绝缘电极和装有测量介质的圆柱形金属容器组成。
当料位上升时，因非导电物料的介电常数明显小于空气的介电常数，所以电容量随着物料高度的变化而变化。
变送器的模块电路由基准源、脉宽调制、转换、恒流放大、反馈和限流等单元组成。
采用脉宽调特原理进行测量的优点是频率较低，对周围元射频干扰、稳定性好、线性好、无明显温度漂移等。
五、超声波变送器
超声波变送器分为一般超声波变送器（无表头）和一体化超声波变送器两类，一体化超声波变送器较为常用。
一体化超声波变更新器由表头（如LCD显示器）和探头两部分组成，这种直接输出4～20mA信号的变送器是将小型化的敏感元件（探头）和电子电路组装在一起，从而使体积更小、重量更轻、价格更便宜。
超声波变送器可用于液位。
物位测量和开渠、明渠等流量测量，并可用于测量距离。
六、锑电极酸度变送器
锑电极酸度变送器是集PH检测、自动清洗、电信号转换为一体的工业在线分析仪表，它是由锑电极与参考电极组成的PH值测量系统。
在被测酸性溶液中，由于锑电极表面会生成三氧化二锑氧化层，这样在金属锑面与三氧化二锑之间会形成电位差。
该电位差的大小取决于三所氧化二锑的浓度，该浓度与被测酸性溶液中氢离子的适度相对应。
如果把锑、三氧化二锑和水溶液的适度都当作1，其电极电位就可用能斯特公式计算出来。
锑电极酸度变送器中的固体模块电路由两大部分组成。
为了现场作用的安全起见，电源部分采用交流24V为二次仪表供电。
这一电源除为清洗电机提
供驱动电源外，还应通过电流转换单元转换成相应的直流电压，以供变送电路使用。
第二部分是测量变送器电路，它把来自传感器的基准信号和PH酸度信号经放大后送给斜率调整和定位调整电路，以使信号内阻降低并可调节。
将放大后的PH信号与温度被偿信号进行迭加后再差进转换电路，最后输出与PH值相对应的4～20mA恒流电流信号给二次仪表以完成显示并控制PH值。
