电工常见接线方法
电工常见接线方法电工接线的质量关系到整个电路是否能稳定工作，关系到用电及生产安全。

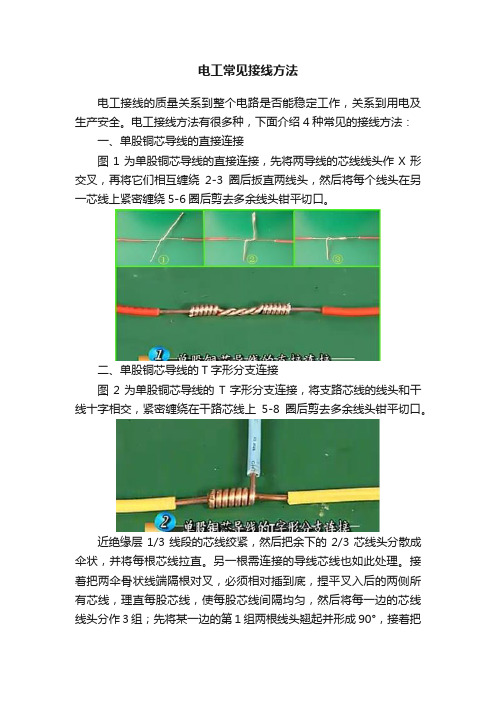

电工接线方法有很多种，下面介绍4种常见的接线方法：一、单股铜芯导线的直接连接图1为单股铜芯导线的直接连接，先将两导线的芯线线头作X形交叉，再将它们相互缠绕2-3圈后扳直两线头，然后将每个线头在另一芯线上紧密缠绕5-6圈后剪去多余线头钳平切口。
二、单股铜芯导线的T字形分支连接图2为单股铜芯导线的T字形分支连接，将支路芯线的线头和干线十字相交，紧密缠绕在干路芯线上5-8圈后剪去多余线头钳平切口。
近绝缘层1/3线段的芯线绞紧，然后把余下的2/3芯线头分散成伞状，并将每根芯线拉直。
另一根需连接的导线芯线也如此处理。
接着把两伞骨状线端隔根对叉，必须相对插到底，捏平叉入后的两侧所有芯线，理直每股芯线，使每股芯线间隔均匀，然后将每一边的芯线线头分作3组；先将某一边的第1组两根线头翘起并形成90°，接着把这两根线头按顺时针方向紧缠2圈后，再折回90° 并平卧在折起前的轴线位置上；接着把处于紧挨平卧前邻近的第2组两根线头翘起按第1组的方法紧密缠绕在芯线上2圈；最后将第3组三根线头翘起并紧密缠绕在芯线3圈后，剪去余端，钳平切口不留毛刺。
以同样方法缠绕另一边的线头。
四、7股铜芯导线的T字形分支连接图4为7股铜芯导线的T字形分支连接，将分支芯线散开并拉直，再把紧靠绝缘层1/8线段的芯线绞紧，把剩余7/8的芯线分成两组，一组4根，另一组3根，排齐；用锣刀把干线的芯线撬开分为两组，再把支线中4根芯线的一组插入干线芯线中间，而把3根芯线的一组放在干线芯线的前面；把3根线芯的一组在干线右边按顺时针方向紧紧缠绕3~4圈，剪去余线并钳平线端；把4根芯线的一组在干线的左边按逆时针方向缠绕4~5圈，剪去余线，钳平线端。
注意事项：导线接头连接时，要求接触面光滑且无氧化现象，对不光滑或有氧化现象的导线，要用砂纸打磨后再连接，缠线的过程中用力要适中，用力过轻会导致接触不良，用力过猛会损伤导线。
