土木工程施工(多图)

一、建筑定位与放线
2）标志板（龙门板) 土方开挖后轴线桩被挖除，给基础墙的定 位带来困难。故设臵标志板（龙门板)。 标志板（龙门板)的设臵： 龙门桩——龙门板——轴线钉——拉线复 核
5-10
建筑物的定位
1-1.5
放线示意图
条形基础的施工顺序：
建筑定位－－放线－－土方开挖－－基槽
验收－－垫层－－基础放线－－砖混凝土基础 施工－－墙身防潮层－－基槽回填土
上海“莲花河畔景苑”在建楼房倒覆事故
上海“莲花河畔景苑”在建楼房倒覆事故
上海“莲花河畔景苑”在建楼房倒覆事故
上海“莲花河畔景苑”在建楼房倒覆事故
（一）边坡稳定
2、放坡 1）放边坡 边坡坡度 I = tgα=H/B=1:(B/H)=1:m m――坡度系数。m＝B/H
H
α B
a)直线边坡
土方边坡形式 (b)不同土层折线边坡
（三） 土方机械开挖
主要土方机械的特点与施工方法

1. 2. 3. 4.
推土机 铲运机 单斗挖土机 正铲挖土机 反铲挖土机 拉铲挖土机 抓铲挖土机
1、推土机
推土机是一种自行式的挖土、运土工 具。运距在lOO m以内的平土或移挖作填时常 采用之，以30-60m为最佳运距。常用于坡度 在30度以内的大面积场地平整，开挖大型基 坑、沟槽，以及填筑路基等土方工程。推土 机的特点是操作灵活，运输方便，所需工作 面较小行驶速度较快，易于转移。推土机可 以单独使用，也可以卸下铲刀牵引其他无动 力的土方机械.
情况三、高10m以内的临时性挖方边坡坡度可按表2-9确定。
m=1
M=1.25
（二）土壁支护结构
• 当地质条件和周围环境不允许放坡时使 用如下特殊支护结构： 1.桩板支撑（挖槽、挖坑、挖土方） 2.土钉墙支护（挖土方） 3.地下连续墙 （挖土方）
1.桩板支撑
抵抗土和水所产生的水平压力 延长水的渗透路线
7月14日，山东省滨州市邹平县城南新区鹤 伴公馆工程施工现场，在进行混凝土浇筑作业 过程中，发生模板支撑系统坍塌事故，造成3人 死亡。
该工程建设单位----山东原典实业有限公司 施工总承包单位-----邹平县城鑫建筑有限责任公司 （法人代表：冯增群，项目经理：徐云东） 监理单位------山东天金河建设项目管理有限公司 （法人代表：马文奎，项目总监：田瑞霞）。
2012年7月房屋市政工程生产安全事故情况通报
总体情况 2012年7月，全国共发生房屋市政工程生产安全事故39起、死亡52人， 比去年同期事故起数减少26起、死亡人数减少27人.
较大事故情况
7月7日，河北省邯郸市北环路立交桥工 程发生模板支撑架体局部坍塌事故,造成4名 作业人员死亡。
该工程建设单位----邯郸市城市建设投资有限公司 施工总承包单位-----河北众邦建设有限公司（法人代表： 董志平，项目经理：梁红） 监理单位-----上海建通工程建设有限公司（法人代表： 董雪奎，项目总监：杜在松）。
建筑施工
住房和城乡建设部最新公布的数据 显示，今年上半年，全国房屋建筑与市 政工程共发生安全生产事故 257起，死 亡306人
今年7月，全国共发生房屋市政工程生 产安全事故50起、死亡66人
7月24日，贵州省铜仁市富佳大厦4S店综合楼工程在 进行人工挖孔桩施工过程中，发生中毒窒息事故，造成3 人死亡。
2、单斗挖土机施工特点 1） 正铲挖土机 “前进向上，强制切土”。能开挖 停机面以上的I一Ⅳ级土， 2）反铲挖土机 “后退向下，强制切土”。能开挖 停机面以下的I—Ⅱ级土，适宜开挖深度4m以内的基坑， 对地下水位较高处也适用。 3）拉铲挖土机 “后退向下，自重切土”。能开挖停 机面以下的I～Ⅱ级土，适宜开挖大型基坑及水下挖土。 4）抓铲挖土机 “直上直下，自重切土”。
2、可松性系数
（1）最初可松性系数： （2）最后可松性系数：
（1）最初可松性系数 V2 Ks V1
（2）最后可松性系数
土经开挖后的松散体积 土在天然状态下的体积
V3 Ks V1
土经回填压实后的体积 土在天然状态下的体积
例题： 已知基坑体积2000m3，基础体积1200 m3， 土的最初可松性系数1.14，最后可松性系1.05。 （二类土）问应预留多少回填土（自然状态下）？ 预留夯实土： 2000 －1200 = 800 预留原土： 800 ÷1.05 = 762 外运原土： 2000－762 = 1238 外运松土： 1238×1.14 = 1412
Ｃ … Ａ Ⅰ
Ｄ ｂ Ｂ
Ⅲ
ａ
Ⅱ
轴线桩
龙门桩 龙门板
一、建筑定位与放线
2、根据已有建筑物定位（图1－2a、ｂ）
a
…
ｂ
一、建筑定位与放线
（二)基础放线 1、基础放线 1） 轴线桩 根据定位的主轴线及控制点，将房 屋外墙轴线的交点用木桩测定于地面上，在木桩 上钉一小钉作为轴线交点的标志，再根据基础平 面图确定内部分间轴线，测定分间轴线桩，所有 定位桩设臵定后，进行复核。轴线间距的误差不 得超过轴线长度的1／20000 轴线——放出基槽开挖的边线——增加作业面及 模板支撑的宽度（放灰线）
(c) 相同土层折线边坡
2) 基坑（槽）临时放边坡规定
情况一：不放坡，直立土壁，不加支护。容许挖方深度
密实、中密的砂土和砂填碎石土：1.00m； B=o m=0 硬塑、可塑的轻亚粘土及亚粘土：1.25m； 硬塑、可塑的粘土和粘填碎石土：1.50m； 坚硬的粘土： 2m
情况二、深度在5m内的基坑、管沟边坡的最陡坡度
泥、淤泥质土、黏土、粉质黏土、粉土等地基，地下水位较 低，边坡坡度70～90 °。基坑开挖深度在12m以内时采用。
特点：
土体稳定性好，位移小，施工简便，费用低， 对邻近建筑物影响小。
边坡护面措施：
覆盖法，挂网法，挂网抹面法，土袋、砌砖压坡法
3、地下连续墙
作用：防渗、挡土，地下室外墙的一部分 适用于：坑深大，土质差，地下水位高；邻 近有建(构)筑物，采用逆作法施工。 工艺过程：作导槽→钻槽孔→放钢筋笼→水 下灌注混凝土→基坑开挖与支撑
（一）边坡稳定
2）造成土壁塌方的主要原因有：
(1)边坡过陡，使土体本身稳定性不够，尤其 是在土质差、开挖深度大的坑槽中，常引起塌方。 (2)雨水、地下水渗入基坑，使土体重力增大及 抗剪能力降低，是造成塌方的主要原因。 (3)基坑(槽)边缘附近大量堆土，或停放机具、 材料，或由于动荷载的作用，使土体产生的剪应 力超过土体的抗剪强度.
2）、施工条件复杂，又多为露天作业，受地区气候条件、
地质和水文条件的影响很大，难以确定的因素较多。
二、土的工程分类与现场鉴别方法 在土方工程施工中，根据土开挖的难易程度 （坚硬程度），将土分为： 一般土：松软土（Ⅰ）、普通土（Ⅱ）、 坚土（Ⅲ）、砂砾坚土（Ⅳ） 岩石：软石（Ⅴ）、次坚石（Ⅵ）、坚石 （Ⅶ）、特 坚石（Ⅷ）(单片极限抗压强度大于30MPa) 碎石土——粒径大于2mm的颗粒含量超过全重50%的土。
钢筋混凝土板底板条形基础
回填土
夯土机械
夯土机械
回填土

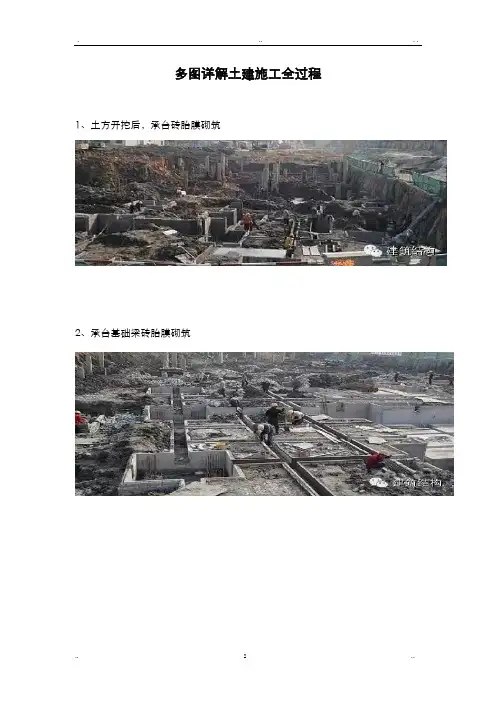

基坑施工
基坑支护
预应力锚索
冲孔桩
双管高压旋喷桩加固
一、建筑定位与放线
（一）建筑定位（两种） 房屋建筑的定位根据建筑总平面图确定，定位时 一般先确定主轴线，建筑物细部则根据主轴线确 定。建筑总平面图给出的定位依据有： 1、根据建筑红线确定拟建建筑物的主轴线
3、挖土机与运土车辆配套 (1)原则：保证挖土机连续工作 （2）运土车辆的载重量应与挖土机的斗量 保持一定的倍率关系（一般为每斗土重3-5倍） （3）挖土机数量 N 确定
N= 式中： Q P 1 T · C· K (台）
锚杆机
• 2.土钉墙支护结构
原理：在开挖边坡表面铺钢筋网喷射细石混凝土，并每隔一
定距离埋设土钉，使与边坡土体形成复合体，从而提高边坡稳 定性，对土坡进行加固。
方法：挖土→喷射混凝土→打孔→插筋、注浆→铺放、压
固钢筋网→喷射混凝土→挖下层土。
适用：土钉墙支护为一种边坡稳定式支护结构，适用于淤
（1）木板桩支护
杭州地铁坍塌
（2）钢板桩支护
钢板桩支护
2008年11月杭州地铁工地塌陷
2008年11月杭州地铁工地塌陷
（3）灌注桩支护
（4）土层锚杆支护：锚固于土层中的锚杆 由设臵于钻孔内、 端部伸入稳定土层中的钢筋或钢绞线与孔内注浆体组成的受拉杆体。 搅拌桩 锚杆 垫板
砂土——粒径大于2mm的颗粒含量不超过全重50%、而粒径大 于0.075mm的颗粒超过全重50%的土。 粉土——粒径大于0.075mm的颗粒不超过全重50%、且塑性指 数小于或等于10的土。性质介于砂土和粘性土之间。
花岗岩
石灰岩
大理岩
页质岩
板岩
三、土的工程性质 1、土的可松性 自然状态下的土，经开挖后，其体积因松散而增加， 以后虽经回填压实，仍不能恢复成原来的体积，这种 性质，称为土的可松性。
7月26日，广东省揭阳普宁市御景城工程施工现场， 1名施工人员未采取防护措施进入消防水池后窒息倒地， 另2人施救不当，相继窒息，3人经送医院抢救无效死亡。
该工程建设单位-----普宁市恒润投资有限公司 施工总承包单位-----汕头市达濠建筑工程总公司 （法人代表：黄邦平，项目经理黄敬雄） 监理单位------珠海市城市建设监理有限公司（法 人代表：张盈润，项目总监：洪旭辉）。
主体结构施工 脚手架与垂直运输设备
第二节 第三节
第一节 浅埋条形基础施工
一、建筑定位与放线 二、土方开挖 三、基槽验收 四、基础施工 五、回填土
基础圈梁
大放脚土板底板条形基础
钢筋混凝土板底板条形基础
钢筋混凝土板底板条形基础
钢筋混凝土板底板条形基础
二、土方开挖
（一）边坡的稳定 （二) 土壁的支护 （三）土方机械开挖 （四) 基槽（坑）的排水、降水
