4、断路器的内部结构
FZW28-12智能户外负荷开关结构
1、产品型号说明
FZW 28 - 12
630 额定电流:630A 额定电压:12kV 设计序号 户外分界负荷开关
2、负荷开关主要技术参数 2.1负荷开关主要性能参数
序号 1 2 3 4 5 6 7 8 9 10 11 名称 额定电流 额定电压 额定短路持续电流 额定短路持续时间 额定短路关合电流 额定负荷电流开断次数 机械寿命 工频耐受电压（对地、断口） 雷电耐受冲击电流（对地、断口） 外壳防护等级 负荷开关等级 单位 A kV kA S kA 次 次 kV kV --技术参数 630 12 20 4 50 > 100 >10000 42／48 75／85 IP67 E3、M2
触头开距 触头超行程 平均合闸速度 平均分闸速度 合闸触头弹跳时间 各相回路电阻 合闸时间 分闸时间 三相不同期性 外部相间中心距
3、断路器的主要特点 ★优越的整体结构 ZW20-12断路器为全封闭结构，将三相有机的结合在一起，合 资灭弧室、操作机构及电流互感器安装于密闭的不锈钢气箱内；箱 体采用成熟的密封结构技术， 机构罩及箱体上盖采用冲压成型 “V”型槽密封。主回路及二次元器件，操作机构均密封在SF6气体 中，密封性能可靠。具有良好的密封性能。独特的结构设计有助于 提高防潮，防凝露性能，适用于严寒或潮湿地区。
★ 灵活的电流互感器选择 负荷开关采用内置式二相或三相干式电流互感器，零序电 流为一体式内置套管型，电流互感器变比及精度可根据用户的 要求选配；电压互感器安装于开关本体两侧，供装置测量及供 电电源用。
4、负荷开关的内部结构
ZW32-12户外柱上真空断路器结构
1、产品型号说明
ZW 32 - 12
熔断器额定电流的选择和使用须知
熔断器额定电流的选择和使用须知之南宫帮珍创作虽说现在使用高压熔断器的越来越少.但笔者认为在农村高压配电装置中装设熔断器作为短路和严重过载呵护是十分需要的.这是因为熔断器选择性好, 上下级熔断器的熔断体额定电流只要符合IEC标准规定的过电流选择比为1.6：1的要求, 即上级熔断体额定电流不小于下级的该值的1．6倍, 就视为上下级能有选择性切断故障电流, 限流特性好、分断能力高、结构简单、尺寸小、重量轻、使用方便、价格昂贵.虽说故障熔断后必需更换熔断体, 但对供电要求不高的农村用户, 使用熔断器从价格与实用方面考虑, 还是不错的选择.选择熔断器主要是选择其熔体的额定电流, 熔体的额定电流要根据用电装置的额定电流和工作特点来选择, 应做到在额定电流工作时熔体不熔断而在短路或严重过载时保证迅速熔断.笔者参考有关资料结合自己的实践经验就熔断器熔体额定电流的选择方法和使用注意事项介绍如下, 希望对农村电工有所帮手.一、熔断器熔体额定电流的选择1、照明电路：白炽灯, 熔体额定电流=1．1×被呵护电路上所有白炽灯工作电流之和；日光灯和高压水银荧光灯, 熔体额定电流：1．5×被呵护电路上所有日光灯和高压水银荧光灯工作电流之和.2、家用电器过流或过负荷呵护的熔断器：通常家庭用电没有自力设置的过载呵护, 仅设置熔断器取代的, 其配置原则是按家用电器全部使用时总电流的1．05～1．15倍来选择.3、电念头：(1)单台直接起动电念头：熔体额定电流=(1.5～25)×电念头额定电流.注：对不频繁起动的电念头取较小的系数, 频繁起动的电念头取较年夜的系数.(2)多台小容量电念头共用线路：熔体额定电流=(1．5～2．5)×最年夜容量的电念头额定电流+所有电念头额定电流之和.(3)降压起动电念头：熔体额定电流=(1．5～2)×电念头额定电流.(4)绕线式电念头：熔体额定电流=(1.2～1．5)×电念头额定电流.4、配电变压器：高压侧熔体额定电流=(1．0～1．5)×变压器高压侧额定电流；高压侧熔体额定电流：(2～3)×变压器高压侧额定电流(当变压器容量为100～1000千伏安时系数取2, 低于100千伏安时系数取年夜于2小于3的值.使用于高压的熔体必需装置在符合电压品级要求的熔断器中.5、电力电容器：每台高压电力电容器或每台高压电力电容器都独自设熔丝呵护, 熔体额定电流：(1．5～2 5)×电容器额定电流；电力电容器组,熔体额定电流：(1．3～1.8)×电容器组额定电流.6、电焊机：熔体额定电流=(1．5～205)×负荷电流.7、电子整流元件：熔体额定电流≥1．57×整流元件额定电流.8、电子变压器、收扩音机、电视机、晶体管电子设备：熔体额定电流=(1．5～2)×电器额定电流.9、高、高压断路器电磁型合闸机构合闸回路的合闸熔断器：通常按断路器合闸电流的三分之一配置.10、10kV跌落式熔断器：额定电流.熔断器具的额定电流应年夜于或即是熔体的额定电流(一般熔体的额定电流可选为熔断器具的0．3～0.1倍), 而熔断体的额定电流可选为额定负荷电流的1.5—2倍.11、输电线路：熔体的额定电流应小于或即是线路的平安电流.使用熔断器时注意的事项1、装置前应细心检查熔断器的额定电压、额定电流及极限分断能力是否与要求的一致.2、装置时要保证熔体和触刀及触刀和刀座接触良好, 以免熔体温渡过高而误举措.同时还要注意不使熔体受到机械损伤；应注意熔断器周围介质的温度与电念头周围介质的温度尽可能一致.以免呵护特性发生误差.3、装置一定要可靠, 防止有一相接触不良, 呈现一相断路的情况, 致使电念头因缺相运行而烧毁.4、要经常检查熔断器, 并保管有需要的配件, 对有举措指示器的熔断器, 发现熔断器已举措, 应及时更换；若发现熔体氧化、损伤或熔断时, 要及时更换熔体, 并注意使换上去的新熔体的规格与换下来的一致, 保证举措的可靠性.特别注意更换熔体或熔管时不成在带电的情况下进行.5、发现熔断器上积有灰尘, 一定要及时清除, 保证其举措的可靠性.6、熔断器只能作为电路和电器设备的短路呵护不能用做过载呵护.7、烧断熔断器熔体后, 必需查明原因换上原规格的熔断器后才华再合上电源开关.任何情况下不得用导线将熔断器短接或加年夜熔断器熔体的额定电流后强行送电.8、一定要购买正规厂家生产的熔断器.正规厂家生产的熔断器都有注册商标, 凡无商标、厂名、厂址的, 即是未取得国家产物统一合格证书的, 这种产物不能购买.否则将会带来不胜设想的后果.9、熔断器内熔体的额定电流不能超越熔断器的额定电流.10、为了保证熔体举措的可靠性, 各级线路中前一级熔体的额定电流比后一级熔体的额定电流年夜一级或两级.一定额定电流的熔体只能呵护一定截面以上的导体, 如果熔体的额定电流增年夜后, 不能呵护这一截面的导体时, 则导体的截面也应该增年夜到被呵护的最小截面。
户外跌落式熔断器选型技术原则和检测技术规范
Q/GDW 02北京市电力公司企业标准Q/GDW 02 1xxxx—2014国网北京市电力公司目 次1 范围 (3)2 规范性引用文件 (3)3 术语和定义 (3)4 使用条件 (4)5 选型原则 (4)6 技术要求及参数 (5)7 试验项目、方法及要求 (8)8 包装、运输、保管及安装 (10)附录A (11)(资料性附录) (11)前 言根据国家电网公司配电网“六化、六统一”标准化建设工作整体部署，认真落实北京公司“突出配电网建设改造，提升电网发展水平”工作要求，为进一步规范北京公司10kV户外跌落式熔断器的选型和检测，在《国家电网公司10kV户外跌落式熔断器选型技术原则和检测技术规范》的基础上，结合北京公司配电网的发展水平、运行经验和管理要求，对有关条款进行了更为严格的规定和补充。
为便于标准的使用贯彻，在排版上采用了不同的字体、符号，标准中宋体字是《国家电网公司10kV户外跌落式熔断器选型技术原则和检测技术规范》的条款，楷体字是北京公司根据具体差异化情况补充的条款。
补充条款分为1）新增补充；2）修订补充，对增加*标识的条款执行更为严格的要求。
本标准由国网北京市电力公司运维检修部提出并解释。
本标准主要起草单位：国网北京市电力公司运维检修部、国网北京市电力公司电力科学研究院。
本标准参加起草单位：北京京电电力工程设计有限公司。
本标准由国网北京市电力公司科技信通部归口。
本标准主要起草人：10kV户外跌落式熔断器选型技术原则和检测技术规范1 范围本标准规定了10kV户外跌落式熔断器的选型原则、检测项目及技术要求等内容。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 311.1-2012 高压输变电设备的绝缘配合GB/T 772-2005 高压绝缘子瓷件技术条件GB/T 2900.20 电工术语高压开关设备GB/T 4585 交流系统用高压绝缘子的人工污秽试验方法GB/T 11022-2011 高压开关设备和控制设备标准的共用技术要求GB/T 15166.3-2008 交流高压熔断器喷射式熔断器GB/T 16927.1-2011 高电压试验技术一般定义及试验要求GB/T 19519 标称电压高于1000V的交流架空线路用复合绝缘子-定义、试验方法及验收准则GB/T 26218.1-2010 污秽条件下使用的高压绝缘子的选择和尺寸确定第1部分﹕定义、信息和一般原则DL/T 640 户外交流高压跌落式熔断器及熔断件订货技术条件DL/T 5220 10kV及以下架空配电线路设计技术规程3 术语和定义GB/T 15166.3-2008第3章中确立的术语和定义适用于本标准。
AXY过电压抑制柜技术规格书(固定式)10kV
AXY过电压保护及PT柜技术规格书1.1 设备使用条件1.1.1 电源系统标称电压: 10kV±10%1.1.2 额定频率: 50Hz1.1.3 操作及控制电压: DC220V1.1.4 照明电压: AC220V1.1.5 使用环境: 极端最高温度: 40℃(户内)极端最低温度: 1℃(户内)累计年平均气温: 21.1℃1.1.6 月平均相对湿度最高值: 74.8%月平均相对湿度最低值: 36%累计年平均相对湿度: 55%1.1.7 海拔高度: 2000m（及以下）1.1.8 地震烈度: 7度1.1.9 安装场所: 户内2 技术规格2.1 AXY过电压保护及PT柜（以下简称装置）的工作原理及性能2.2.1工作原理装置内采用过电压吸收器（APB-Z），能解决系统过电压类产品解决不彻底的过电压，有效平缓过电压的上升前沿并削平过电压尖峰，并且能够耐受一定的过电压所产生的大量能量，该产品与过电压保护器及消弧柜的保护特性相配合，可以更好地消除系统过电压保护，把过电压限制在系统绝缘水平范围内。
装置正常运行时，柜内32位微机控制器实时不间断检测PT提供的电压信号，一旦系统发生PT 断线、过电压、低电压、失压、谐振，微机控制器可根据PT提供的电压信号，利用高速仿真技术快速准确的处理能力实现对波形的实时采集，实施傅立叶级分析，准确地判析系统的故障情况，并显示出故障类别，输出相应的开关量接点信号。
当系统出现PT断线，过电压、低电压、失压故障，则装置输出相应的开关量接点信号，用于报警；当系统出现谐振，装置控制器根据系统谐振的不同频率实现快速动作，并输出相应的开关量接点，用于报警，如是接地产生的铁磁谐振，激磁涌流过大，瞬间切断激磁涌流，不至于PT保险熔断、PT烧毁。
装置具有单相直接接地选线功能。
基于库仑增量法原理的小电流选线模块，可大大提高单相接地的选线准确率；选线时间10ms；40路电流实时显。
该项技术为我公司独创，避免了目前选线准确性差的缺点，并且很大程度上降低了工程的投资成本。

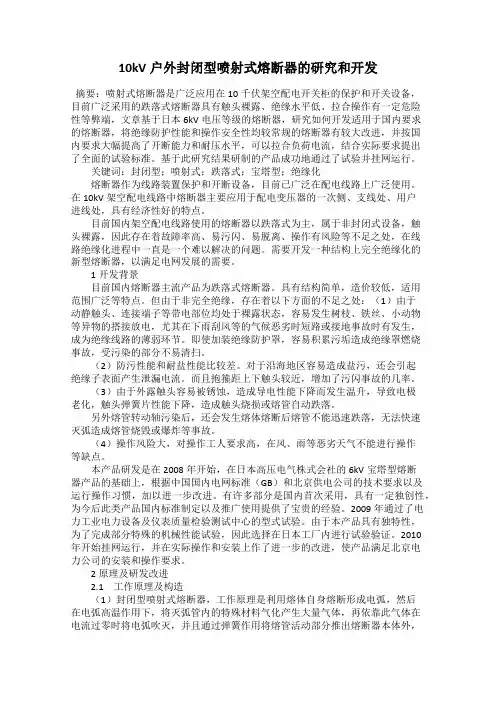

10kV户外封闭型喷射式熔断器的研究和开发
10kV户外封闭型喷射式熔断器的研究和开发摘要：喷射式熔断器是广泛应用在10千伏架空配电开关柜的保护和开关设备，目前广泛采用的跌落式熔断器具有触头裸露、绝缘水平低、拉合操作有一定危险性等弊端，文章基于日本6kV电压等级的熔断器，研究如何开发适用于国内要求的熔断器，将绝缘防护性能和操作安全性均较常规的熔断器有较大改进，并按国内要求大幅提高了开断能力和耐压水平，可以拉合负荷电流，结合实际要求提出了全面的试验标准。
基于此研究结果研制的产品成功地通过了试验并挂网运行。
关键词：封闭型；喷射式；跌落式；宝塔型；绝缘化熔断器作为线路装置保护和开断设备，目前已广泛在配电线路上广泛使用。
在10kV架空配电线路中熔断器主要应用于配电变压器的一次侧、支线处、用户进线处，具有经济性好的特点。
目前国内架空配电线路使用的熔断器以跌落式为主，属于非封闭式设备，触头裸露，因此存在着故障率高、易污闪、易脱离、操作有风险等不足之处，在线路绝缘化进程中一直是一个难以解决的问题。
需要开发一种结构上完全绝缘化的新型熔断器，以满足电网发展的需要。
1开发背景目前国内熔断器主流产品为跌落式熔断器。
具有结构简单，造价较低，适用范围广泛等特点。
但由于非完全绝缘，存在着以下方面的不足之处：（1）由于动静触头、连接端子等带电部位均处于裸露状态，容易发生树枝、铁丝、小动物等异物的搭接放电，尤其在下雨刮风等的气候恶劣时短路或接地事故时有发生，成为绝缘线路的薄弱环节。
即使加装绝缘防护罩，容易积累污垢造成绝缘罩燃烧事故，受污染的部分不易清扫。
（2）防污性能和耐盐性能比较差。
对于沿海地区容易造成盐污，还会引起绝缘子表面产生泄漏电流。
而且抱箍距上下触头较近，增加了污闪事故的几率。
（3）由于外露触头容易被锈蚀，造成导电性能下降而发生温升，导致电极老化，触头弹簧片性能下降，造成触头烧损或熔管自动跌落。
另外熔管转动轴污染后，还会发生熔体熔断后熔管不能迅速跌落，无法快速灭弧造成熔管烧毁或爆炸等事故。

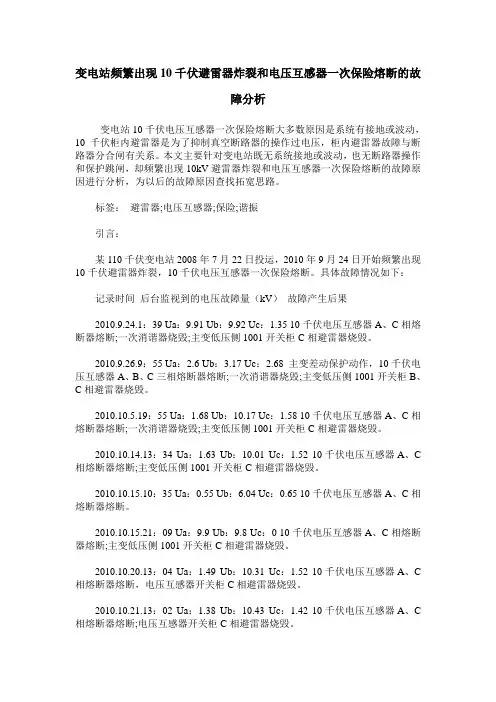

变电站频繁出现10千伏避雷器炸裂和电压互感器一次保险熔断的故障分析
