变压器的轻重瓦斯保护常见问题
变压器的瓦斯保护及其日常维护注意事项模版（3篇）

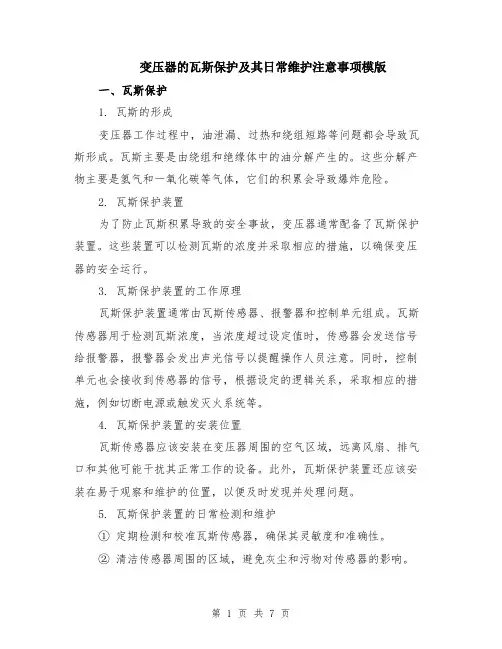

变压器的瓦斯保护及其日常维护注意事项模版一、瓦斯保护1. 瓦斯的形成变压器工作过程中，油泄漏、过热和绕组短路等问题都会导致瓦斯形成。
瓦斯主要是由绕组和绝缘体中的油分解产生的。
这些分解产物主要是氢气和一氧化碳等气体，它们的积累会导致爆炸危险。
2. 瓦斯保护装置为了防止瓦斯积累导致的安全事故，变压器通常配备了瓦斯保护装置。
这些装置可以检测瓦斯的浓度并采取相应的措施，以确保变压器的安全运行。
3. 瓦斯保护装置的工作原理瓦斯保护装置通常由瓦斯传感器、报警器和控制单元组成。
瓦斯传感器用于检测瓦斯浓度，当浓度超过设定值时，传感器会发送信号给报警器，报警器会发出声光信号以提醒操作人员注意。
同时，控制单元也会接收到传感器的信号，根据设定的逻辑关系，采取相应的措施，例如切断电源或触发灭火系统等。
4. 瓦斯保护装置的安装位置瓦斯传感器应该安装在变压器周围的空气区域，远离风扇、排气口和其他可能干扰其正常工作的设备。
此外，瓦斯保护装置还应该安装在易于观察和维护的位置，以便及时发现并处理问题。
5. 瓦斯保护装置的日常检测和维护① 定期检测和校准瓦斯传感器，确保其灵敏度和准确性。
② 清洁传感器周围的区域，避免灰尘和污物对传感器的影响。
③ 定期检查瓦斯保护装置的报警器和控制单元是否正常工作，确保其可靠性。
④ 定期检查瓦斯保护装置的电源和电缆是否正常，排除潜在的电气故障隐患。
二、日常维护注意事项1. 定期检查变压器油位油位的高低会影响变压器的散热性能和绝缘性能。
因此，每个月都要检查一次变压器的油位，并根据需要进行加油或放油操作。
2. 定期检查变压器的绝缘状况变压器的绝缘状况直接影响其工作的安全性和可靠性。
因此，每半年至少进行一次全面的绝缘测试，以确保绝缘性能符合要求。
此外，每个月还应该检查变压器外壳和绕组是否有异常现象，如油泄漏、损坏或变形等。
3. 定期清洁变压器周围的环境保持变压器周围的环境清洁整洁可以有效防止灰尘和杂物对变压器的影响。
变压器的瓦斯保护及其日常维护注意事项
变压器的瓦斯保护及其日常维护注意事项一、瓦斯保护：1.瓦斯的生成：变压器内部由于电流通过时会产生热量，导致绝缘液体变为瓦斯。
变压器内部的正常运行温度应控制在规定的范围内，以避免过高温度造成严重的瓦斯生成。
2.瓦斯的监测：变压器瓦斯保护系统应配备高灵敏度瓦斯指示器，在变压器发生瓦斯异常时，及时报警并采取必要措施。
同时，还应在变压器的油箱顶部安装氢气避雷器和瓦斯检测装置，以防止瓦斯积聚和引发火灾。
二、日常维护注意事项：1.温度检测：定期检测变压器的温度，观察是否超过额定温度，如果超过应及时排查原因并采取措施。
2.绝缘油检测：定期对变压器绝缘油进行检测，通过检测绝缘油的电气特性、物理特性和化学特性，判断绝缘油的绝缘性能是否正常，避免因绝缘油老化而引发事故。
3.绝缘电阻检测：变压器的绝缘电阻是判断变压器绝缘状态的一项重要指标，定期进行绝缘电阻检测，及时发现变压器绝缘状况不良的现象，以及时采取维修措施。
4.油位和油色检测：定期检测变压器油位是否正常，过高或过低都可能会影响变压器的正常运行。
同时，还需要检测变压器油的颜色是否正常，发现油色混浊或变色应及时更换绝缘油。
5.清洗绝缘液体槽：定期清洗绝缘液体槽，避免污秽物在槽底堆积，影响绝缘液体的正常循环和变压器的散热。
6.防雷保护：变压器应配备良好的防雷设施，例如避雷器等，以防止雷击引起的设备损坏。
7.其他维护措施：定期对变压器进行全面检查，包括检查接线端子的紧固情况、观察变压器外壳是否有破损、检查压力表、温度计、油位表等仪表的工作状态。
总之，变压器的瓦斯保护及其日常维护是确保变压器正常运行的关键。
通过瓦斯保护系统的监测、定期的维护和检测，可以及时发现问题，并采取相应的措施，确保变压器的安全运行。
变压器的瓦斯保护及其日常维护注意事项（三篇）
变压器的瓦斯保护及其日常维护注意事项变压器是电力系统中重要的设备之一，负责将输电电压调整为适合用户使用的电压。
为确保正常运行和延长使用寿命，变压器的瓦斯保护和定期维护都至关重要。
以下将分别介绍变压器的瓦斯保护和日常维护注意事项。
一、变压器的瓦斯保护瓦斯是变压器内部绕组和油箱内油料的分解产物，会随着油温升高而产生。
瓦斯保护的目的是及时发现和排除变压器内部异常情况，保障设备的安全运行。
瓦斯保护包括监测变压器内部瓦斯浓度和及时处理异常情况。
1. 变压器瓦斯浓度的监测应安装瓦斯浓度监测仪器，定期对变压器内部及排气通道进行检测。
一般监测指标包括氢气（H2）、一氧化碳（CO）、二氧化碳（CO2）等。
通过监测变压器内部的瓦斯浓度，可以发现变压器内部可能存在的故障，如绕组局部放电、绝缘击穿等。
2. 瓦斯浓度异常处理当瓦斯浓度超过设定阈值时，应及时采取相应措施。
这可能是因为变压器内部发生了故障或异常情况。
处理方法一般有以下几种：（1）检查变压器绕组、油箱和冷却系统等部位是否存在漏油、渗漏等情况；（2）检查并清洗变压器内部的隔油器等设备；（3）检查绕组接地、绝缘等情况，及时处理可能的故障。
二、变压器的日常维护注意事项日常维护是确保变压器正常运行和延长使用寿命的重要措施。
以下列举几个常见维护注意事项：1. 周期性维护定期对变压器进行维护，以保持其正常运行状态。
一般可以采取以下措施：（1）检查变压器绕组和油箱的绝缘状况，应清除绕组表面的灰尘和浮尘；（2）检查并清洗变压器冷却器、冷却风扇等设备，保持冷却系统畅通；（3）检查变压器接地装置是否正常，确保安全运行；（4）检查变压器油位及油质，必要时更换变压器油；（5）检查变压器防雷装置和避雷器等是否完好。
2. 温度和负载监控变压器在工作过程中应注意监测其温度和负载情况。
温度过高可能是变压器内部存在故障的信号，应及时处理。
负载过大可能导致变压器过载，应调整负载或增加变压器容量。
变压器的瓦斯保护及其日常维护注意事项

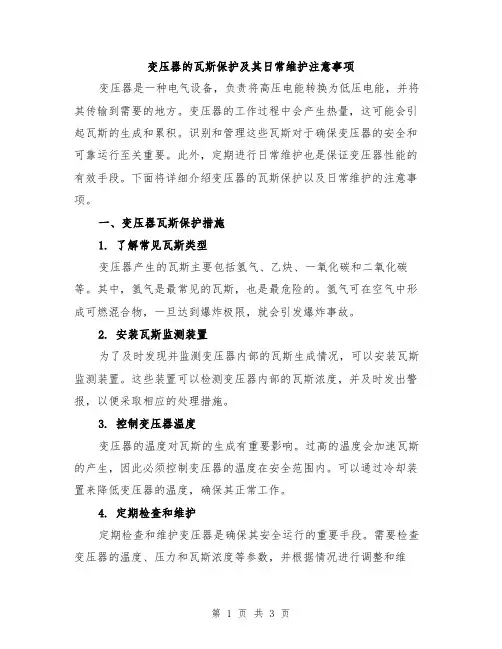

变压器的瓦斯保护及其日常维护注意事项变压器是一种电气设备，负责将高压电能转换为低压电能，并将其传输到需要的地方。
变压器的工作过程中会产生热量，这可能会引起瓦斯的生成和累积。
识别和管理这些瓦斯对于确保变压器的安全和可靠运行至关重要。
此外，定期进行日常维护也是保证变压器性能的有效手段。
下面将详细介绍变压器的瓦斯保护以及日常维护的注意事项。
一、变压器瓦斯保护措施1. 了解常见瓦斯类型变压器产生的瓦斯主要包括氢气、乙炔、一氧化碳和二氧化碳等。
其中，氢气是最常见的瓦斯，也是最危险的。
氢气可在空气中形成可燃混合物，一旦达到爆炸极限，就会引发爆炸事故。
2. 安装瓦斯监测装置为了及时发现并监测变压器内部的瓦斯生成情况，可以安装瓦斯监测装置。
这些装置可以检测变压器内部的瓦斯浓度，并及时发出警报，以便采取相应的处理措施。
3. 控制变压器温度变压器的温度对瓦斯的生成有重要影响。
过高的温度会加速瓦斯的产生，因此必须控制变压器的温度在安全范围内。
可以通过冷却装置来降低变压器的温度，确保其正常工作。
4. 定期检查和维护定期检查和维护变压器是确保其安全运行的重要手段。
需要检查变压器的温度、压力和瓦斯浓度等参数，并根据情况进行调整和维护。
此外，还应定期清洁变压器内部的污垢和沉积物，确保其正常运行。
二、变压器日常维护注意事项1. 检查变压器温度定期检查变压器的温度是保证其正常工作的重要措施。
需要注意的是，变压器的温度应在安全范围内，不得超过额定温度限制。
如果温度异常，应及时采取紧急措施，以免引发更严重的故障。
2. 清洁变压器变压器的外部应保持干净，并定期进行清洁。
可以使用软布或刷子轻轻擦拭变压器表面，以去除灰尘和污垢。
此外，还应定期清洗变压器内部的污垢和沉积物，以确保其正常运行。
3. 检查电缆和接线定期检查变压器的电缆和接线是确保电气联系正常的重要步骤。
需要检查电缆和接线是否存在磨损、松动或腐蚀等问题，并及时修复或更换。
此外，还应检查接线盒是否完好，并保持干净。
浅谈电力变压器瓦斯保护及应对措施
浅谈电力变压器瓦斯保护及应对措施近年来，我国的综合国力显著提高，因此加大了对电力的维护和投入。
瓦斯保护是变压器内部故障的主要保护元件，对变压器匝间和层间短路、铁芯故障、套管内部故障、绕组内部断线及绝缘劣化和油面下降等故障均能灵敏动作。
当油浸式变压器的内部发生故障时，由于电弧将使绝缘材料分解并产生大量的气体，其强烈程度随故障的严重程度不同而不同。
瓦斯保护就是利用反应气体状态的瓦斯继电器（又称气体继电器）来保护变压器内部故障的。
标签：电力变压器;瓦斯保护;应对措施引言瓦斯保护是一种常见的变压器保护形式，瓦斯保护主要通过存在于变压器内部的油状物及其变化而实现的保护形式的统称。
我国管理规定明确要求户外1000KV A和室内320KV A以上的用户，要在变压器上安装瓦斯保护系统。
瓦斯保护装在变压器油箱和油枕的连接管道上，主要由瓦斯继电器（也称气体继电器）构成，能有效地反映变压器内部的各类故障，如铁心过热烧伤、套管内部故障、油面降低、绕组匝间短路及绝缘劣化和油面下降等。
为避免变压器故障对设备或用电人的安全造成影响，要求电力工作人员要定期对瓦斯保护动作的变化进行检测，及时发现并有针对性地进行故障排除。
1概念在变压器油箱内部发生故障（包括轻微的匝间短路和绝缘破坏引起的经电弧电阻接地短路）时，由于故障点电流和电弧的作用，将使变压器油及其他绝缘材料因局部受热而分解产生气体，因气体比较轻，它们将从油箱流向油枕的上部。
当严重事故时，油会迅速膨胀并产生大量的气体，此时将有剧烈的气体夹杂着油流冲向油枕的上部。
利用油箱内部故障的上述特点，可以构成反应于上述气体而动作的保护装置，称为瓦斯保护。
1）轻瓦斯：当变压器内部发生轻微故障时，气体产生的速度较缓慢，气体上升至储油柜途中首先积存于瓦斯继电器的上部空间，使油面下降，浮筒随之下降而使水银接点闭合，接通报警信号。
2）重瓦斯：当变压器内部发生严重故障时，则产生强烈的瓦斯气体，油箱内压力瞬时突增，产生很大的油流向油枕方向冲击，因油流冲击档板，档板克服弹簧的阻力，带动磁铁向干簧触点方向移动，使水银触点闭合，接通跳闸回路，使断路器跳闸。
变压器在冲击合闸过程中轻瓦斯保护动作原因分析及处理
• 196•保护变压器主要是通过油性物质并将其更改为变压器来实现的，这种保护状态称为轻瓦斯保护。
根据中国操作法规，容量超过320 kVA 的用户和家庭用户在变压器上安装气体安全装置都需要1000 kVA ，目的是检测气体保护动作的变化以检测和消除气体故障，还可以保护变压器的正常运行。
防止变压器影响设备或用户的错误，对于电荧光粉的安全性是有效的。
因此，员工不仅必须及时发现违规情况以发现并纠正预期的违规情况，而且还必须根据轻瓦斯保护动作的变化评估违规情况。
1 瓦斯保护的组成以及工作原理完整的瓦斯保护套件需要行程环、报警继电器和电路部分中的继电器的气环中间电路，继电器和保护组件的组合可提供一定程度的保护。
对变压器气体的防护可分为针对轻瓦斯安全故障和重气体的不同防护等级。
轻瓦斯保护动作表示安全系统会根据错误的类型发出警报，但不会执行任何操作。
但是，如果故障更加严重，则通常会怀疑有重气，会发出误报，影响安全运行。
当变压器正常工作时，会记录充满油性材料的油的峰值以进行保护，并且浮在表面的汞节点会被切断并包含脉轮滴，该汞节点也处于打开状态。
如果内部故障变压器无法正常工作，则轻瓦斯保护系统将工作，使得气体进入变压器。
如果有气体，它会在表面缓慢堆积，并使内部压力增加变压器倍。
这样会导致油位较低，并且由于其低浮力，会触及垫圈的开口点，并降低直到发出安全信号。
但是，如果故障变压器更加严重并且有更多的气体被吸入，会导致内部油料的流速越高，如1.0 m/s 或1.4 m/s 的流速。
调节后的电阻使磁体移向弹簧加载的触点，通过该触点闭合轻瓦斯开关，并最终调整气体重量保护电路。
如果报告了故障，则会采取措施来确保变压器的安全运行。
2 瓦斯保护动作原因2.1 变压器内部故障变压器中严重的内部故障将不可避免地导致产生强气体，内部压力变压器迅速增加，并且流到油垫的内部油流量增加。
当流量达到设定值时，将直接触发继电器，并纠正错误。
如果继电器中累积的气体超过30 ml ，将作用在轻瓦斯上，而不会仅引起警报和信号。
变压器的瓦斯保护及其日常维护注意事项
变压器的瓦斯保护及其日常维护注意事项前言变压器作为电力系统中的重要设备，其运行稳定性对于电网的正常运行至关重要。
在变压器运行过程中，会产生一定的瓦斯。
这些瓦斯如果不能及时排放或者引起火灾爆炸，将对设备及人员安全带来严重威胁。
因此，对于变压器的瓦斯保护，以及日常维护注意事项，需要引起我们的高度重视。
变压器的瓦斯保护变压器在运行过程中，由于发生内部故障或电力失控，会产生瓦斯的问题。
这些瓦斯如果不能及时排放，会引起严重的后果。
因此，变压器的瓦斯保护至关重要。
瓦斯形成原理变压器在运行过程中会产生油的分解，氧化等过程，这些过程会产生氢气、甲烷、乙烷、乙烯、丙烯、二氧化碳和一氧化碳等气体。
这些气体的产生与变压器内部温度、电压、负荷等有关。
而变压器瓦斯保护的本质，即是将这些有害气体排放出变压器，保证设备及人员安全。
瓦斯保护原理变压器瓦斯保护采用了各种传感器，运用微电子技术和通讯技术，对变压器内部的温度、电压、负荷等参数进行实时监测，一旦发现内部异常，会发出警报指令，引导变压器进行安全处置。
瓦斯排放方式变压器瓦斯排放分为自然排放和人工排放两种。
自然排放是指变压器内部瓦斯通过瓦斯释放器自动排放到大气中；人工排放是主动将变压器内部瓦斯排放到管道或其他指定地点，以确保安全性。
变压器的日常维护注意事项为了确保变压器的正常运行，更好地发挥其作用，日常维护必不可少。
下面列举了变压器日常维护需要注意的事项：定期检查设备状态定期检查变压器油位、油色、油质和设备接地等情况，以确保变压器正常运行。
此外，还要检查设备的绝缘状态、电气参数、接地状态和主要元件的连接状态等。
定期更换设备油变压器油作为变压器中的重要部分，油的质量对设备的运行稳定性有着重要的影响。
因此，定期更换设备油，及时清除油污是保证设备正常运行的重要措施之一。
定期检查变压器瓦斯抽取装置变压器瓦斯抽取装置是对变压器进行瓦斯检测和排放的关键设备。
因此，定期检查瓦斯抽取装置的状态，是否正常工作是不可或缺的。
变压器重瓦斯保护动作的处理方法
变压器重瓦斯保护动作的处理方法变压器是电力系统中非常重要的电气设备之一，其用途是改变电压水平，在输电和配电环节中起到电能互换和传输的作用。
由于长期运行和环境因素的影响，变压器在工作过程中可能会发生各种故障，如重瓦斯等。
为了保护变压器的安全运行，及时处理变压器重瓦斯保护动作是非常关键的。
变压器重瓦斯保护动作通常是由于变压器内部或绕组出现故障，导致绝缘材料发生热分解和气体生成，产生大量的瓦斯。
重瓦斯通常通过气体继电器进行检测，当瓦斯浓度超过设定值时，气体继电器会进行动作，发出故障信号。
处理变压器重瓦斯保护动作的方法如下：1.确认保护动作信号的真实性：首先，需要确认保护动作信号的准确性。
可以检查气体继电器的安装位置和连接情况，排除误动作的可能性。
同时，还需要检查其他保护装置的状态，如油温报警装置、压力继电器等，以确定是否存在其他故障。
2.确定故障原因：根据保护动作信号，需要进一步确定变压器是否存在内部故障。
常见的故障原因包括绕组短路、绝缘老化、杂质污染等。
可以使用红外热像仪检测变压器各部位的温度分布情况，以确定可能存在的故障区域。
3.修复故障：根据故障的具体情况，采取适当的修复措施。
如果是绕组短路或接地故障，需要更换绕组或修复绝缘层；如果是杂质污染，需要进行变压器清洗和绝缘油更换。
在进行修复工作时，需要遵循相关的操作规程和安全标准，确保操作人员的安全。
4.检查和验证修复效果：在完成修复工作后，需要对变压器进行全面的检查和测试，以验证修复效果和设备的工作状态。
可以通过有载和无载试验，以及继电器保护定值的检查，来确保变压器的正常运行。
总结以上内容，处理变压器重瓦斯保护动作需要一系列的步骤，包括确认保护动作信号的真实性、确定故障原因、修复故障、检查和验证修复效果，以及修改保护设备定值。
在整个处理过程中，需要严格遵循操作规程和安全标准，以确保操作人员的安全，并保证变压器的正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
了解变压器内部保护常见问题
变压器的轻瓦斯保护动作，一般作用于信号，以表示变压器运行异常，其原因主要有：
(1)在变压器的加油、滤油、换油或换硅胶过程中有空气进入油箱。
(2)由于温度下降或漏油，油面降低。
(3)由于油箱的轻微故障，产生少量气体。
(4)轻瓦斯回路发生接地、绝缘损坏等故障。
处理的原则是：
(1)立即停止音响信号，检查变压器的温度、音响、油面及电压、电流指示情况。
(2)通过第(1)项，如未发现异常，应收集继电器顶部气体进行故障判别。
(3)如果收集的气体为空气，值班人员可将继电器内的气体排出，变压器可继续运行;如果为可燃气体，且动作频繁，则应汇报领导，按命令处理。
(4)如果无气体，变压器也无异常，则可能是二次回路存在故障，值班人员应将重瓦斯由掉闸改投信号，将将情况报告有关领导，待命处理。
轻瓦斯保护与重瓦斯保护动作原理有什么不同
瓦斯保护是变压器的主要保护，能有效地反应变压器地内部故障。
轻气体继电器由开口杯、干簧触点等组成，作用于信号。
重气体继电器由挡板、弹簧、干簧触点等组成，作用于跳闸。
正常运行时，气体继电器充满油，开口杯浸在油内，处于上浮位置，干簧触点断开。
当变压器内部故障时，故障点局部发生过热，引起附近的变压器油膨胀，油内溶解的空气被逐出，形成气泡上升，同时油和其他材料在电弧和放电等的作用下电离而产生瓦斯。
当故障轻微时，排出的瓦斯气体缓慢上升而进入气体继电器，使油面下降，开口杯产生的支点为轴逆时针方向的转动，使簧触点接通，发出信号。
当变压器内部故障严重时，产生强烈的瓦斯气体，使变压器的内部压力突增，产生很大的油流向油枕方向冲击，因油流冲击挡板，挡板克服弹簧的阻力，带动磁铁向干簧触点方向移动，使干簧触点接通，作用于跳闸。
轻重瓦斯的动作原理是不一样的，轻瓦斯是由于气体聚集在朝下的开口杯内使开口杯在变压器油浮力的作用下，上浮接通继电器，发出报警，反应变压器内故障轻微，变压器油受热分解产生了气体。
而重瓦斯是由于变压器内有严重的故障，使变压器油受热迅速膨胀冲向油枕时，重瓦斯内挡板被冲开一定角度，接通继电器，产生信号。
正常投入跳闸位。
除非有滤油，补油等操作。
一般大型油浸式变压器非电量保护还有：压力释放、压力突变等。
瓦斯保护是变压器的主保护之一，属于非电气量保护，所谓
轻,重瓦斯保护的主要区别在于气体继电器的整定值的大小差异，轻瓦斯只发告警信号，不跳闸，重瓦斯会跳闸。
零序电压等于三相电压的相量和。
零序电流的计算方法类似。
变压器的重瓦斯保动动作跳闸，应如何检查和处理?
答：变压器的重瓦斯保护跳闸后应做如下检查处理;
⑴收集瓦斯继电器内的气体并做色谱分析，如无气体，应检查二次回路各瓦斯继电器的接线柱及引线绝缘是否良好;
⑵检查油位、油温、油色有无变化;
⑶检查防爆管是否破裂喷油;
⑷检查变压器外壳有无变形，焊缝是否开裂喷油;
⑸如果经检查未发现任何异常，而确系因二次回路故障引起误动作时，可在差动、过流保护投入的情况下将重瓦斯保护退出，试送变压器并加强监视;
⑹在重瓦斯保护的动作原因没有查清前，不得合闸送电。
为什么变压器差动保护不能代替瓦斯保护?
瓦斯保护能反应变压器油箱内的任何故障，包括铁心过热烧伤、油面降低等，但差动保护对此无反应。
又如变压器绕组产生少数线匝的匝间短路，虽然短路匝内短路电流很大会造成局部绕组严重过热产生强烈的油流向油枕方向冲击，但表现在相电流上却并不大，因此差动保护没有反应，但瓦斯保护却能灵敏地加以反应，这就是差动保护不能代替瓦斯保护的原因。
运行中的变压器瓦斯保护，当现场进行什么工作时，重瓦斯保护应由“跳闸”位置改为“信号”位置运行?
答：(1)进行注油和滤油时;
(2)进行呼吸器畅通工作或更换硅胶时;
(3)除采油样和气体继电器上部放气阀放气外，在其他所有地方打开放气、放油和进油阀门时;
(4)开、闭气体继电器连接管上的阀门时;
(5)在瓦斯保护及其二次回路上进行工作时;
(6)对于充氮变压器，当油枕抽真空或补充氮气时，变压器注油、滤油、更换硅胶及处理呼吸器时，在上述工作完毕后，经1h试运行后，方可将重瓦斯投入跳闸。
更换运行中变压器呼吸器内硅胶应注意什么?
答：1、应将重瓦斯保护改接信号;2、取下呼吸器时应将连管堵住，防止回收空气;3、换上干燥的硅胶后，应使油密封内的油没过呼气嘴并将呼吸器密封。
