我国地面数字电视的应用 耿达彪 【期刊名称】《中国传媒科技》 【年(卷),期】2014(000)010 【总页数】3页(P137-139) 【作 者】耿达彪 【作者单位】吉林省广播电视厅六五二台 【正文语种】中 文 地面数字电视引起了人们对收视和获取信息方式的变化，地面数字电视新一轮应用即将大规模进行。本文介绍了地面数字电视技术的定义、传输和覆盖等理念，总结了数字电视技术普及推广的方法和注意点。 数字电视（DTV：Digital Television）指的是采用数字技术把声音与活动图像等信号进行处理、压缩和编码，通过实时广播或者存储之后，提供给用户接收与播放的一种电视系统。在系统的众多环节中，从演播室制作节目，接着经过处理、传送、存储，再到接收、显示，这些过程都使用了数字信号。和传统模拟电视比起来，数字电视在声音质量和图像两方面都产生了重大变化。从清晰度角度可以把数字电视分成：高清晰度数字电视和标准清晰度数字电视,码率分别在20兆比特和4兆左右。 而地面数字电视是数字电视技术的一种，即通过接受电视塔发出的地面数字电视信号，收看电视节目。对于电视机方面，需要具备地面数字电视信号接收能力，如果是老式模拟电视，也可以通过专用的机顶盒接受，然后转换成模拟信号连接到电视机上。 发展好地面数字电视技术对人们生活水平的提高有重要意义。数字电视转换是时代发展的需要，地面数字信号高清晰，节目质量高，内容丰富多彩，能满足各种需求的观众。数字电视转换的优势在于：频道更丰富，选择更自由；节目可互动，点播可以随心所欲；图像更清晰，节目高清；更多新应用，多彩的电视使得观看效果更佳。 地面数字电视的传输，从用户角度来看，要能够在车速移动情况下支持移动接收并且能使用简单天线支持室内固定接收；要求可以为 SDTV 信号传输提供大于5Mbps 的净荷码率，为HDTV信号传输供给大于 20Mbps 的净荷码率，同时具有信号覆盖半径不少于35公里的单频组网能力；另外还需整体性能指标要相当于或优于相应的国外现有标准的性能。从功能角度看，需要有支持传输音频、HDTV、SDTV、短信息、数据等多优先级多媒体数据码流的可扩展性，提供给将来实现接收机定位、定时接收和双向交互业务以及对用户的个性化信息服务等系统功能扩展以必要的技术基础。为满足产业方面的需求，排在首位的就是具备自主性，即把自己的基础发明专利有机地整合成自己的传输标准体系，使得自主知识产权相对完整，最终形成起到保护我国地面数字电视产业的技术壁垒作用。其次还需具有良好的的经济性：拥有成熟技术和自己的独有芯片；力求与国际通用标准具有最大的兼容能力，以利于拓展我国地面数字电视产业的共享国际技术设备资源和国际发展的空间。 地面数字电视与卫星电视、有线电视、CMMB的关系尚未明确。我国在2008年正式尝试播出地面数字电视广播，这次实验标志着地面数字电视进入到全新的发展阶段。在“十一五”规划中，广电总局明确指出要把推进广播电视向模拟向数字过渡，实现好地面广播电视的数字化为重要任务。现今，我国的地面数字电视技术项目已经完成了12个县级试点城市以及337个地级与以上城市的覆盖，总共安装了10部300W数字电视发射机、220多台多工器、375部1KW与之配套的复用器、卫星接收机等前端设备。并且同时完成了UPS电源等设备的招标工作。严格按照广电总局的统一指示，在2015年底着手在地级市城市中逐步把过去的模拟电视停播，计划于2020年实行全国停播模拟电视。 但实际情况是，我国地面数字电视推广及其应用的进程并不顺利，广电总局在08、09年原定的计划均未能按约定完成。广电总局等有关单位经总结后确定是如下原因导致了数字电视技术应用无法推广。 地面数字电视在城市中接收不良，将原先的共用天线系统转变为有线电视接入系统，不具备接收电视信号的能力。 我国关于地面数字技术及其应用的发展整体规划亟待完善；我国缺乏完善的信源国家标准，其产业化程度也有待提高，并且H.264也并不是国标与行标，难以确定高效信源编码，MPEG-2不能满足应用所需；地面数字电视产业不具有明确的产业扶持政策； 局部地区采用的商业化运营模式与广电总局目前制定的政策不相符合；地面数字电视原来用的是欧洲标准进行实验，而在国内使用需要转换成中国标准；在我国标准管理体系下，终端与发端各自由工信部和广电总局管理，各自为主，缺乏合理统筹；地面数字电视技术运行的主体较为复杂，工作模式繁杂；不具备明确的解码终端功能的强制要求政策；同卫星电视、有线电视及CMMB的关系尚待明确；针对国内地面数字电视不能大规模普及的解决对策。 在我国普通城镇家庭中主要是收看的有线电视，在三网逐渐融合的大背景中，有线电视日益受到来自IPTV、网络电视的挑战与竞争，预计在往后五年内，我国大中城市中会出现有线运营商激烈的竞争，或许将有线电视和地面数字电视的优势相结合才是应对激烈的挑战和竞争的最佳选择。 地面数字电视需要系统建设。我国依靠自己力量研发的核心技术是地面广播宽带发射及多工技术、地面电视广播系统技术，为在较短时间内完成大量数字电视节目的全部覆盖还需搭建完整的前端平台。要想在一个传统模拟电视频道中传送十套内容丰富、声音悦耳、画面清晰的数字电视节目就要结合媒体内容管理技术与高效的信源压缩编码技术，这样才能完成各地电视节目安全可靠及高品质的接收和播出。为了地面数字电视覆盖工作的长期运营和广电事业的可持续发展考虑，还需做好整个地面数字电视系统建设平台的良性运作。地面数字电视技术的服务及盈利模式都是在其推广和覆盖的过程中必须得考虑的，运营商一方面要保障每一个用户的收视合法性，另一方面还要保证能收回成本，维持日常的有序运营。 除了政策上的推动和保障，配套产业的发展水平也对地面数字电视的推广起着至关重要的作用。到现在为止，国内已经有几百家企业参与了地面数字电视的产业准备。从发端设备、网络设备，到核心器件、接收终端，国内已经完全具备了自主生产能力，地面数字电视在国内的推广和应用水到渠成。 然而，我国虽然已经具有相对完整的产业链，但要想实现地面数字电视的加速普及，还需要节目制作、发射设备、传输设备、接收设备等产业链的整体升级换代，这是产业发展所必须面对的问题。 我国电视数字化工作上已取得了较为明显的成就，特别是在卫星数字电视和数字化节目的制作上都形成了一定的规模，已具备研制、生产、播送的能力。地面数字电视技术是全新的市场着力点，如果能够把握好这一发展点就能够进一步拓宽广阔的市场，将地面数字电视的未来构建的很好。
贵州广播电视台地面数字电视无线覆盖系统应用
文献引用格式：胡滨，HU B，LONG X Y，LIU M，et al.Application of DTT Wireless Coverage System in Guizhou Radio and TV Station［］.VideoEngineering，中图分类号：TN949.197贵州广播电视台地面数字电视无线覆盖系统应用摘要：随着地面无线模拟电视的全面停播，力强以及覆盖范围广的特点。
结合贵州地区喀斯特地貌特点，切换输出，单元使用。
满足了防雷、环节均配有各项电源参数的实时监控系统，确保了整个系统的用电安全。
电源保障系统如图2所示。
图1 系统架构图400A空开400A空开400A空开400A空开400A空开100A空开100A空开100A空开100A空开100A空开100A空开100A空开100A空开500A250AATS 630A监控检测吉阳线10kV进线北师线10kV进线各楼层机房主电机房照明生活用电等320kVA 变压器SGB-320kVA配电柜配电柜防雷隔离变压器+ATS柜UPS1UPS2各楼层机房备电SGB-320kVA防雷隔离变压器柜320kVA 变压器图2电源保障系统图1.2 前端信源系统前端信源系统主要由信源接收和信源处理两部分组成。
信源接收部分主要接收中星6A 和中星上的12套央视节目和4套本地节目。
信源处理部分由转码、复用以及流切换等各个功能模块组成，对接收的16套节目进行处理。
整个前端信源系统如图3所示。
1.2.1 信源接收为了保障整个系统的信源安全，信源接收部分采用了多重备份机制，主要分为本地备份和异地备份两种。
本地卫星信号备份使用异构天线对中星6A 和中星6B 进行备份。
异地备份是贵州台异地为东山发射台信源进行备份，传输方式分为有线和无线两种，有线方式使用光缆对卫星信号和国干网央视信号进行实时传输备份，无线方式使用NEC 波、无线蜂窝网技术以及NDI 传输技术等多种方式对信源进行多重备份。
基于avs+标准的地面数字电视接收系统的研究和应用
63. HDMI 或CVBS 格式的视音频信号。
机顶盒在视频解码方面，可以兼容多种视频编码方式，比如AVS+、AVS-P2、H.264、MPEG-2等，支持高清（1920×1080i）和标清（720×576p）显示。
在音频解码方面，可以兼容DRA 和MPEG-1 Layer Ⅰ和Ⅱ，支持单声道、双声道和立体声播放。
对于Dolby+，由于环绕声系统在地面平台的用户中使用并不是很广泛，又涉及专利费的问题，目前很多地面数字电视的机顶盒都暂没有把该项功能集成机顶盒的搜索时间和信号灵敏度，通过合理组合高频头和解调模块的搭配方案，UHF 段的全频搜索时间大约为90s，门限接收电平大约为25dB µV （16QAM 调制，直射波）。
另外，考虑到今后地面数字电视可能会向VHF 频段发展，高频头的可用搜索范围建议增加到50MHz~862MHz。
在这种情况下，全频段搜索的时间变长了，但是可以适应以后VHF 波段数字频点的发射接收。
为了便于用户使用和终端维护，我们对AVS+地面数字电视机顶盒遥1 引言随着中央广播电视节目无线数字化覆盖工程在各省的全面实施，全国地面数字电视公益覆盖事业进入了一个高速发展的阶段。
湖南广播电视台早在2013年就开始了基于AVS+标准的地面数字电视传输覆盖示范网的建设工作。
在项目的实施和推广中，AVS+清流用户的群体不断壮大，我们也愈发意识到AVS+地面数字电视接收系统在整个体系中的重要作用。
为了在最后的接收播放环节，给广大用户带来更好的收视体验，让基层群众更好地享受公益覆盖带来的政策红利，我们就基于AVS+标准的地面数摘要：本文阐述了AVS+地面数字电视机顶盒遥控器的功能优化内容，对机顶盒节目搜索管理功能和在线升级功能进行了分析研究，并介绍了其实际应用的情况。
关键词：AVS+ 地面数字电视 机顶盒 遥控器功能优化 在线升级节目搜索管理64. 控器做了以下功能优化。
地面数字电视(下)
数字音频压缩编码技术
音频信号特点： • 从人耳的听觉特性而言，声音信号的基本特征 主要表现在音强、音调和音色等几个方面，而 正常人的听觉范围在20~20000Hz之间。不同 声源发出的声音均有一定的频率范围。不问的 使用条件和听音环境对重放声音信号的频率宽 度要求也不一样，即声音的质量与其频率范围 有密切关系。一般来说，对声音质量要求越高， 其频带宽度要求也越宽。
(3)音色：从人耳听觉的角度来看，特别是对音乐 而言，音色体现了声音听起来的优美程度。自然 界中的大部分声音都不是纯音，大多是由不同频 率和不同振幅的声波组合起来的 一种复音。在复 音中的最低频率称为该复音的基频或基音，是决 定音调的基本因素。它通常为常数。复音中的其 他频率称之为谐音或泛音，基音和谐音组合起来， 决定了特定声音的音色或音质，人们才有可能对 不同的声音特征加以辨认。如果某个特定的声音 中的谐波成分在传播过程中有所损失，就有可能 改变原声音的特征，因而发生畸变，影响声音的 听觉效果。
• 高保真度声音信号如CD音质的数字音频信号，取 样频率取为44.1KHz，量化级数取为16bit时，双 声道的数码率即为1.4Mbit/s，对于高保真度的声 音信号进行压缩编码的建议主要有以下几种： • 应用在数字音频广播DAB的压缩编码技术—— MUSICAM及ASPEC • MUSICAM利用人耳的听觉特性，把声音信号分割 为多个子带，而以不同的量化特性对子带加以量 化，子带数取为4~64个，进行频带分割时常用 QMF（正交镜象滤波器）或多相滤波器。在利用 人耳的掩蔽效应时只对在掩蔽阈以上的声音信号 进行编码传输，从而略去了对掩蔽阈以下的声音 信号进行编码，使码率大大减少。

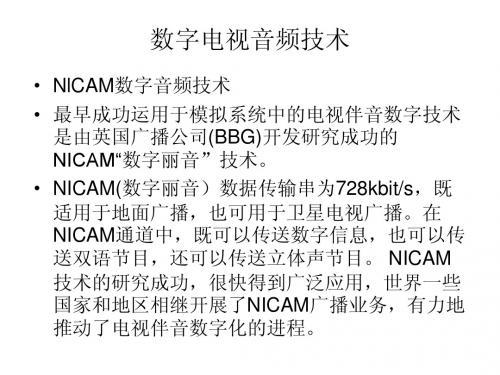

数字电视音频技术
• NlCAM数字音频技术 • 最早成功运用于模拟系统中的电视伴音数字技术 是由英国广播公司(BBG)开发研究成功的 NICAM“数字丽音”技术。 • NICAM(数字丽音）数据传输串为728kbit/s，既 适用于地面广播，也可用于卫星电视广播。在 NICAM通道中，既可以传送数字信息，也可以传 送双语节目，还可以传送立体声节目。 NICAM 技术的研究成功，很快得到广泛应用，世界一些 国家和地区相继开展了NICAM广播业务，有力地 推动了电视伴音数字化的进程。
地面数字电视系统介绍
系统架构
地面数字电视系统，包括中央内容播出前端、地方内容 播出前端和地面UHF波段发射系统。地面数字电视系统构架 如图所示。Fra bibliotek节目源：
中央节目： 接收中星6B转发器上的CCTV-1高清 和CCTV-7标清上星节目；
地方高清节目：由地方提供符合规划参数本地高清 节目。
地方标清节目：由地方提供符合规划参数的省一套、 市一套标清节目。
系统设备由总局无线电台管理局招标采购，形成固定资产归 无线电台管理局所有。
地面数字电视节目播出方式如下：
（1）有省级高清电视节目的省（直辖市、自治区）、在其 省会城市使用两个频道播出地面数字电视信号，一个频道播 出CCTV-1高清和CCTV-7标清节目；另一个频道播出本省 高清、省一套标清和市一套标清节目。
（2）没有省级高清电视节目的省（直辖市、自治区）在省 会城市采用一个频道播出地面数字电视信号，播出CCTV-1 高清、CCTV-7标清、省一套和市一套标清节目。
（3）除直辖市、省会城市和以外的城市均采用一个频道播 出地面数字电视信号，播出CCTV-1高清、CCTV-7标清、 省一套和市一套标清节目。
1.频率规划
由总局科技司牵头，无线局、广科院、规划院等相 关单位联合各省局对全国所有地市级以上城市地面 数字电视实施频率进行统一规划，确定各城市地面 数字电视发射频率。
2.实施方案制定
3.实施方案
本实施方案包括节目源引接方案、发射机解决方案、 天馈线解决方案、供电解决方案、网络监控方案和 设备清单六部分。
日期
工作任务
工作内容
6月28日
初步设计 完成初步设计定稿、审批工作
7月31日前 8月10日前
设备招标 工程建设
一期完成33部发射机，107个基础设施条件相对成 熟城市的107套天馈线和全部前端设备，同时招标 所需新建铁塔；
浅谈DTMB地面数字电视以及单频网组建

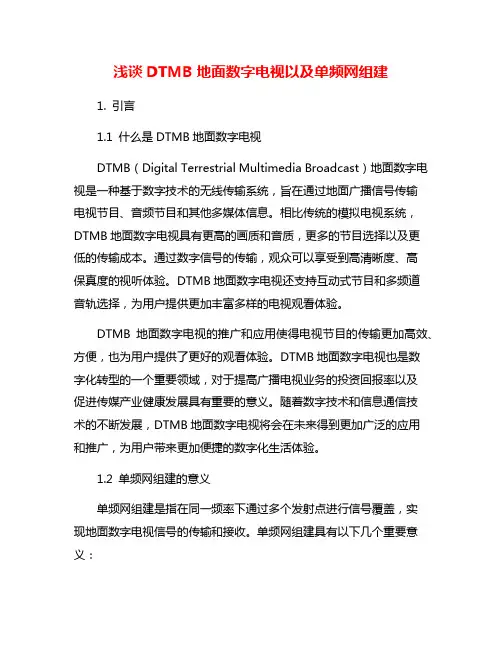

浅谈DTMB地面数字电视以及单频网组建1. 引言1.1 什么是DTMB地面数字电视DTMB（Digital Terrestrial Multimedia Broadcast）地面数字电视是一种基于数字技术的无线传输系统，旨在通过地面广播信号传输电视节目、音频节目和其他多媒体信息。
