DCS各种报警信息的含意
dcs报警管理制度
dcs报警管理制度DCS报警管理制度：优化生产安全与效率的双赢引言：在工业生产中，DCS（分散控制系统）是一项重要的技术应用。
它通过传感器、执行器和控制器的组合，实现了对工业过程的监控和控制。
然而，在实际运行中，我们常常会遇到过多或无效的报警信息，给生产带来不必要的困扰。
因此，建立高效的DCS报警管理制度，既能保障生产安全，又能提高生产效率，成为了重要的课题。
一、DCS报警管理制度的必要性1.1 提高人员关注与响应的效率报警是DCS系统中的重要功能之一，通过报警，可以提醒操作人员可能存在的问题，及时采取应对措施。
然而，如果报警过于频繁或信息不准确，就容易使操作人员忽视或疲于应对，从而造成重大事故的发生。
建立科学合理的报警管理制度可以提高人员关注和响应的效率，减少事故的发生。
1.2 降低生产成本和维护成本DCS报警如果不加管控，将会导致过多无效的报警信息，无效报警的数量居高不下，大大增加成本的浪费。
另外，过多的报警也会增加维护人员的工作量，不仅耗费时间和精力，还可能误解真实风险的把握。
通过引入报警管理制度，可以降低生产成本和维护成本，提高整个系统的效益。
二、DCS报警管理制度的设计原则2.1 精益求精的设定标准报警管理制度的核心在于设定报警标准，因此正确有效的设定标准是关键。
在设定标准时，应充分考虑实际生产环境，针对每个设备、每个工艺过程合理设置报警参数，避免不必要的报警。
同时，需要与相关领域的专家及操作人员进行充分沟通，尽量减少主观性设定。
2.2 协同作战的跨部门管理DCS报警管理涉及多个部门的利益，需要协同作战，达成一致。
因此，制定报警管理制度时需要明确各部门的职责和权限，确保信息畅通和效率提高。
同时，要建立跨部门的沟通机制和平台，便于信息共享和问题解决。
2.3 数据化管理的运用大数据时代的到来使得数据的管理成为一项重要任务。
在DCS报警管理制度中，可以通过运用数据化管理的手段来分析和优化报警信息。
DCS操作说明资料
DCS操作说明资料DCS（Distributed Control System，分布式控制系统）是一种广泛应用于工业控制领域的自动化控制系统。
它能够集中控制多个分散的控制单元，通过数据通信实现对工业过程的监控与操作。
下面是一份DCS操作说明的资料，详细介绍了DCS系统的配置、操作和故障处理等方面的内容。
一、DCS系统配置1.硬件配置1.1主控制器：负责控制整个DCS系统的主要模块，包括CPU、存储器和输入输出接口等。
1.2输入输出模块：用于接收和发送实时过程数据。
1.3通信网络：建立控制系统内部不同模块之间的通信连接。
1.4控制台：供操作人员进行监控和操作的界面。
2.软件配置2.1SCADA软件：用于数据采集与处理，实现对工业过程的监控和控制。
2.2PLC程序：编写用于控制工业过程的程序，与SCADA软件进行通信。
二、DCS系统操作1.登录系统输入用户名和密码，进入DCS系统。
2.监控界面2.1实时数据显示：显示工业过程的各种参数，如温度、压力等。
2.2图形界面：通过图形化方式展示工业过程的设备、管道等情况，便于操作人员理解。
3.控制操作3.1自动操作：按照预设的控制策略进行控制。
3.2手动操作：手动开关控制设备，进行临时控制。
3.3调整参数：根据工艺要求调整设备参数，如温度、压力设定值等。
4.报警管理4.1报警显示：当系统出现异常情况时，显示相应的报警信息。
4.2报警处理：针对不同的报警情况，进行相应的处理措施。
5.数据记录与分析5.1数据记录：对工业过程中的关键参数进行实时记录，生成数据记录。
5.2数据分析：对工艺过程中的数据进行分析，寻找潜在问题和改进机会。
三、DCS系统故障处理1.报警解除1.1确认报警情况：判断是真实报警还是误报警。
1.2解除报警：根据具体情况采取相应的解除措施。
2.故障排查2.1跟踪报警日志：查找故障发生的时间和原因。
2.2检查设备及传感器：确认设备和传感器是否正常工作。
DCS500晶闸管变流器直流传动系统故障代码
DCS500晶闸管变流器直流传动系统故障代码
一．一般信息：
8：程序没运行，模块管断再合闸或检查SDCS-POW-1和SDCS-CON-X板。
：正常状态，无故障，无报警信号。
L：装另外软件到传动的显示。
二．启动错误（E）：
E1————ROM存储器检测错误注：（1）
E2————RAM存储器检测错误注：（1）
E3————没用TC—连接板（软件版本S21.1XX无效）
E4————通讯板SDCS-CON-X故障注：（2）
E5————存储器中无控制软件。
注：（3）
E6————ASIC不行。
注：（1）
注：（1）模块关断再合闸或检查PCBS SDCS-POW-1和SDCS-CON-X板。
（2）检查通讯板，正确的插上电源，必要时更换板子。
（3）重装软件。
三．故障信号（F）
备注的（1）使主接触器，励磁接触器和风机接触器跳闸的故障。
（2）使主接触器，励磁接触器跳闸的故障。
dcs系统液位报警参数设置标准
在工业自动化控制领域，DCS系统（分布式控制系统）扮演着至关重要的角色。
而在DCS系统中，液位报警参数设置更是至关重要，对于工业生产过程的安全和稳定起着不可替代的作用。
1. 液位报警参数设置的重要性液位报警参数设置标准在DCS系统中的重要性不言而喻。
液位控制是工业生产中常见的一种过程控制，可以维持生产设备内部的精确液位，避免溢流或液位不足等问题，从而保障生产的连续和安全进行。
液位报警参数设置标准的合理与否，直接关系到生产过程的正常运行和工业生产的安全。
2. 液位报警参数设置标准的影响因素制定液位报警参数设置标准需要考虑多种因素。
首先是液位的性质，例如液体的浓度、粘稠度、腐蚀性等，不同性质的液体对于液位控制有着不同的要求。
其次是生产设备的特性，包括容器的大小、形状、材质等，这些因素都会影响液位的感知和控制。
另外，环境因素如温度、压力等也需要被充分考虑。
液位报警参数设置标准还需要根据具体的工业生产流程和要求进行定制。
3. 液位报警参数设置标准的制定在制定液位报警参数设置标准时，需要以安全为首要考虑。
首先要确定液位的上下限，确保在这一范围内液位能够稳定控制。
其次是设定报警值，既要避免虚警，也要确保能及时有效地发出报警信号。
对于液位的变化速度也需要考虑，特别是对于那些有着突变特性的液体。
需要考虑报警后的相应措施，包括自动停机、增加溢流通道等应对措施。
总结回顾：液位报警参数设置标准对于DCS系统的重要性不言而喻，它直接关系到工业生产的安全和稳定。
在制定液位报警参数设置标准时，需要综合考虑液体性质、生产设备特性、环境因素等多种因素，并以安全为首要考虑。
个人观点和理解：液位报警参数设置标准的制定需要全面考虑各种因素，并且需要不断根据实际生产情况进行调整和优化，以确保其有效性和可靠性。
不论从安全性，还是实用性，DCS系统中的液位报警参数设置标准都具有极其重要的意义，而在制定这些标准的过程中，需要尽可能全面地考虑各种可能的情况，以及生产过程的实际需求。
北京四方DCS系统硬件使用说明书_800S系列
1 概述.................................................................................................................................................. 1
2.2 控制器 ................................................................................................................................... 11 2.2.1 控制器技术参数 ............................................................................................................... 11 2.2.2 控制器功能 ....................................................................................................................... 11 2.2.3 指示灯含义 ....................................................................................................................... 12 2.2.4 跳线配置 ........................................................................................................................... 13 2.2.5 网络配置 ........................................................................................................................... 14 2.2.6 端子定义 ........................................................................................................................... 15 2.2.7 配置方法 ........................................................................................................................... 16

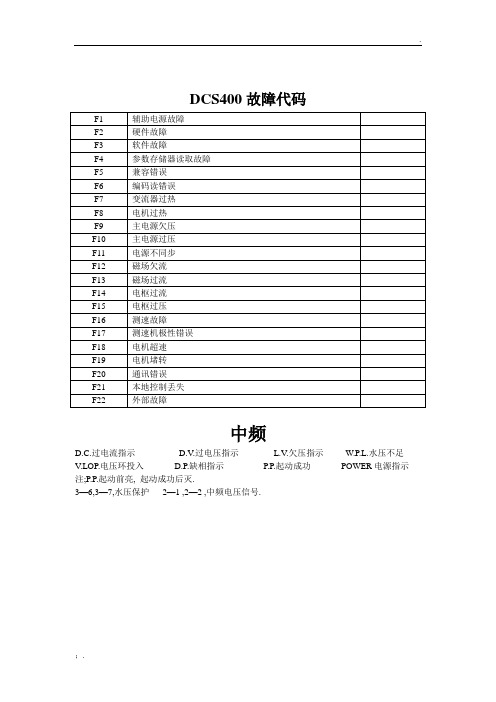

DCS400故障代码
DCS400故障代码
中频
D.C.过电流指示 D.V.过电压指示L.V.欠压指示W.P.L.水压不足V.LOP.电压环投入 D.P.缺相指示P.P.起动成功POWER电源指示注;P.P.起动前亮, 起动成功后灭.
3—6,3—7,水压保护2—1 ,2—2 ,中频电压信号.
报警故障
ACS510 ABB SCR1 信号电源的屏
A11 2 外部频率给定；0—10V
AGND3 模拟输入电路的公共端
10V 4 跳线设置
A12 5
AGND 6
A01 7 输出频率。
0—20MA
A02 8 输出电流。
0—20MA
AGND 9 模拟输出电路的公共端
24V 10 输助电压输出
GND 11
DCOM 12
D11 13 起动/停车；得电起动
D12 14 正/反；得电反转
D13 15 顺速选择2
D14 16 顺速选择2
D15 17 斜坡选择；得电选择
D16 18 未用
U1 V1 W1 进线U2 V2 W2
MOTOY SETTINGS
1．01．AYM CUY NOM 电机额定电流
1．02 AYM VOLT NOM 电机额定电压
1．03．FIELD CUY NOM 额定励磁电流
1．04．FIELD VOLT NOM 额定励磁电压
1．05．FIELD VOLT NOM 电机额定转速
1．06．电机最MAX SPEED 。
电机最大转速
1．07．MAINS VOLT ACT 电源电压实际值
1．08．MAINS FYEA ACT 电源频率实际值，故障信号。
dcs报警管理制度
dcs报警管理制度一、引言DCS（分布式控制系统）是现代工业生产过程中的重要设备，对于保证生产安全、提高生产效率起着至关重要的作用。
然而，由于设备复杂性和操作人员经验不足等原因，DCS系统常常会产生大量的报警信息，给工作人员带来不必要的困扰，甚至影响到生产的正常进行。
因此，建立科学有效的DCS报警管理制度，对于提升工作效率、降低生产风险具有重要意义。
二、DCS报警管理的重要性1. 提高工作效率：通过对报警信息进行分类、筛选和优化处理，能够降低虚假报警率，减少工作人员对无效报警的处理时间，提高工作效率。
2. 降低事故风险：对于重要的报警信息，能够及时响应和处理，避免因未能及时发现和解决问题而导致的事故风险，保障工作人员的人身安全和设备的正常运行。
三、DCS报警管理制度的内容1. 报警规定：明确各种报警的级别和处理流程，包括一般报警、紧急报警等，制定相应的应急措施和处理要求，为工作人员提供具体操作指南。
2. 报警记录与分析：建立报警信息的记录与分析机制，对报警信息进行归档和整理，进行统计分析，发现问题的共性和规律，为改善和优化系统提供参考依据。
3. 报警信息的展示与传达：通过报警显示屏、报警声音等方式，将报警信息及时传达给相关人员，确保报警信息能够被及时察觉和处理。
4. 报警管理责任：明确报警管理的主要责任人和相关岗位，对于报警信息的快速响应和处理负有责任，并进行相应的考核和奖惩制度。
5. 报警管理改进机制：定期组织对报警管理制度进行评估和改进，采纳先进技术和经验，提高报警管理的科学性和实效性。
四、DCS报警管理制度的实施步骤1. 制定方案：根据企业的实际情况，制定DCS报警管理制度的详细方案，包括制度的内容、实施步骤、时间进度等，确保制度的可行性和可操作性。
2. 培训与推广：对相关工作人员进行培训，使其能够熟悉和掌握DCS报警管理制度的要求和操作方法，并将制度推广至全体工作人员。
3. 系统优化：根据报警信息的统计分析结果，对DCS系统进行相应的优化和调整，减少虚假报警的发生，提高报警信息的准确性和及时性。
第七章 报警一览(DCS用户手册)
第七章报警一览1. 概述报警一览AlmLst是新华分布式控制系统XDPS2.0中的一个模块。
AlmLst工作在系统的人机接口工作站（MMI）上，主要用来监测全局数据库XDB中报警测点实时数据的变化，并且使用不同的字体颜色直观地标注了各个报警测点的优先级。
所以，AlmLst可以看作是全局数据一览XList的辅助工具。
AlmLst提供了较为完善的观察手段，确保用户能够集中注意力，观察关心的测点数据，如：◆根据测点的静态特性过滤输出：测点类型，服务器，节点号，测点组，报警优先级。
◆在命令行中指定过滤参数，程序启动后直接显示目标测点。
这一功能常用于指定MMI触摸连接参数。
◆暂停AlmLst扫描XDB。
◆测点显示输出项目选择。
◆打印输出。
◆报警弹出功能，及时提醒操作员系统的状态。
AlmLst还能参与系统的调试和控制，如：◆调用单点Single在线修改测点设置和实时数据。
◆在线确认报警测点。
AlmLst具有简便直观的操作界面，绝大部分的功能和设置均反映在工具条上，一目了然。
用户无需到菜单或对话框中去查找所需的功能。
2. 安装AlmLst作为XDPS系统的一个模块，通常随其他模块，由集成的安装程序统一安装，并设置工作环境。
为了确保系统中各模块能够协调可靠地工作，一般情况下，不建议用户单独安装或拷贝AlmLst。
3. 设置AlmLst的运行环境无需特别设置，基本上依据操作系统的设置而定。
AlmLst的预定义测点组可以通过配置文件PointGrp.Cfg设置。
每次修改PointGrp.Cfg文件后，用户必须重新启动XDPS系统的启动程序NetWin，以便AlmLst重新从XDB中读入新的测点组设置。
如果，系统中没有PointGrp.Cfg文件，AlmLst依然能够正常运行。
测点组的含义和PointGrp.Cfg文件的格式，详见其用户使用手册《附录三XDPS常用程序命令行参数说明》。
4. 界面及功能介绍AlmLst运行时，提供如下界面：4.1 自弹出菜单4.1.1 工具栏工具栏列出了AlmLst的常用操作：♦浏览操作：模拟点和开关点显示选择，预定义和临时定义测点组切换，测点输出项目选择。
DCS报警历史表
DCS报警历史表1. 简介本文档旨在介绍DCS（分布式控制系统）报警历史表的基本信息和操作流程。
2. 报警历史表概述2.1 定义DCS报警历史表是一个用于记录DCS系统中所有触发的报警事件的数据库表。
该表用于帮助用户跟踪和分析报警事件的发生情况，以及追溯事件的详细信息。
2.2 报警事件内容报警历史表包含了以下关键信息：- 报警时间：报警事件发生的具体时间；- 报警类型：报警事件的类型，如温度过高、压力过低等；- 报警级别：报警事件的严重程度，如一般、重要、紧急等；- 触发设备：触发报警事件的设备或控制点；- 报警描述：对报警事件的简要描述；- 操作员：处理报警事件的操作员；- 处理时间：对报警事件进行处理的时间。
3. 操作流程3.1 查询报警历史要查询报警历史表的记录，按照以下步骤进行操作：1. 打开DCS系统的报警历史表功能界面；2. 选择查询条件，如时间范围、报警类型等；3. 点击查询按钮，系统将根据所选条件搜索并展示相应的报警历史记录；4. 可以通过滚动或分页等方式查看更多的报警历史记录。
3.2 分析报警历史要分析报警历史表的数据，可以按照以下步骤进行操作：1. 选择需要分析的报警历史记录范围；2. 根据需要选择相应的统计方法，如按时间、设备、报警类型等进行统计分析；3. 生成报警历史统计报告，包括报警事件数量、分布情况等；4. 根据统计结果分析报警事件的原因和趋势，并进行相应的优化和改进措施。
3.3 导出报警历史要导出报警历史表的数据，按照以下步骤进行操作：1. 在报警历史表界面，选择需要导出的报警历史记录；2. 点击导出按钮，选择导出格式和保存路径；3. 系统将生成相应的报警历史数据文件，并保存至指定路径。
4. 注意事项请注意以下事项以确保报警历史表的有效使用：- 及时处理报警事件，以避免可能的设备损坏或生产事故；- 定期清理过时的报警历史记录，保持数据库的性能和存储空间；- 根据报警历史表的分析结果，及时采取相关措施进行优化和改进。
dcs报警管理制度
dcs报警管理制度DCS（分散控制系统）是现代工业生产中使用广泛的一种控制系统，在生产过程中，DCS系统可以通过监测各种指标并发出报警信息来保证生产的安全和稳定。
然而，如果报警信息处理不当或过于频繁，不仅会影响工作人员的工作效率，还可能导致对潜在问题的忽视。
因此，建立一套科学合理的DCS报警管理制度显得十分必要。
本文将从以下几个方面介绍DCS报警管理制度的相关内容。
一、报警级别划分为了对报警信息进行分类处理和处理的优先级排序，需要将报警信息划分成不同的级别。
通常，可以将报警级别划分为三级，即高级别报警、中级别报警和低级别报警。
高级别报警表示出现紧急情况或潜在的事故隐患，需要立即采取措施进行处理；中级别报警表示存在异常情况，需要及时解决，但相对紧急程度较低；低级别报警表示一些常规的异常情况，需要注意但不紧急。
通过对报警级别的划分，可以帮助工作人员优先处理高级别报警，提高报警处理的效率。
二、报警策略制定针对不同级别的报警，需要制定相应的报警策略。
对于高级别报警，应当建立紧急响应机制，包括及时通知相关人员、采取紧急措施等；对于中级别报警，应当设定及时处理的时限，并安排相关责任人进行处理；对于低级别报警，可以考虑设置自动化处理流程，减少人工干预的频率。
通过制定不同级别报警的处理策略，可以提高响应的准确性和效率，同时减轻工作人员的工作负担。
三、报警处理流程规范为了确保报警处理的规范性和一致性，需要建立明确的报警处理流程。
报警处理流程应包括报警触发、报警确认、报警处理和报警归档等环节。
在报警触发阶段，DCS系统需要监测各种信号并根据设定的报警条件触发报警；在报警确认阶段，相关人员需要根据报警信息确认报警的真实性和紧急程度；在报警处理阶段，根据不同的报警级别，采取相应的处理措施；在报警归档阶段，将报警信息进行记录和归类，方便后续分析和查询。
通过规范的报警处理流程，可以提高报警信息的处理效率和准确性。
四、报警数据统计与分析建立DCS报警管理制度的目的之一是为了改进生产过程中存在的问题，因此，对报警数据进行统计和分析是必要的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DCS各种报警信息的含意
1. 功能块各数据项的含意：
PID功能块：
SH: 量程上限。
SL: 量程下限
PV: 过程测量值
SV：过程给定值
MV: 输出值
DV：偏差（PV-SV）
SUM: 累积值。
OPHI: 输出高限指针
OPLO: 输出低限指针
注：在正常操作时，可以用OPHI,OPLO标记允许手动操作的范围，起到操作指南的作用。
MSH: MV值的高限。
(只能在组态中改变MSH)
MSL: MV值的低限。
(只能在组态中改变MSL)
HH: 输入高高限。
PH：输入高限
PL：输入低限。
LL: 输入低低限。
VL: 速率报警设定值。
DL: 偏差报警设定值。
设定值限幅功能,当功能块在AUT或MAN的状态时，如果操作人员试图给出超过SVH 或低于SVL的值时，就会出现一个对话框，待操作人员确认后，才能改变。
SVH: 给定值上限。
SVL: 给定值下限。
MH: MV值的高限位点。
ML: MV值的低限位点。
限位只在自动和串级的模式下起作用。
在手动和跟踪的状态下不起作用。
P：比例带
I：积分时间
D: 微分时间
GW: GAP WIDTH (非线性增益的功能是根据PV-SV来改变比例带增益。
这个一般用在一个小的输入改变要一个很大的输出的场合)
DB: DEAD BAND ACTION（PV-SV）(DV-HYS<DB时，即在死区范围,内，MV值不变化)
CK: I/O补偿增益。
（默认值是1）
CB：I/O补偿偏置。
( 默认值是0)
PMV: Prset manipulated-output value.预设值。
（
功能是通过一个内部命令，使得PID功能块打到手动，并且强制输出MV的预设值。
通常通过PSW预设值开关实现。
PMV=1. MV=MSH
PMV=2. MV=MSL
PMV=3.MV=PMV.
2. 过程报警：在仪表检测和控制的过程中，如果出现异常情况，会发出相应的报警。
● NR: 回复正常
● IOP: 输入高开路（1000.默认值+106.3）
● IOP-: 输入低开路（-1000, 默认值-6.3%）
原因：
1. 检测到输入开路
2. I/O模块坏。
3. 块没有被扫描（O/S）
4. 数据超出上下限范围。
5. 通讯数据故障。
● HH,LL: 输入高高或低低报警
HH,LL报警产生后正常后的恢复条件：HH: PV<=HH-HYS(2.0%) ,LL:
PV>=LL+HYS(2.0%)
HH值和量程一样，没有HH值，LL值和量程下限一样，则没有LL值。
HI,LO: 输入高或低低报警
HI,LO报警产生后正常后的恢复条件：HH: PV<=PH-HYS(2.0%) ,LL:
PV>=PL+HYS(2.0%)
HI值和量程一样，没有HH值，LO值和量程下限一样，则没有LL值。
VEL+ VEL-：输入变化速率报警
DV+ DV-: 偏差报警。
DV=PV-SV
OOP: 输出开路报警
原因：
1.检测到输出开路
2.I/O模块坏。
3.块没有被扫描（O/S）
如果检测到OOP，则控制块打至手动，并且MV被冻结在开路前的值。
MHI ，MLO：输出高限或低限报警。
限位只在自动和串级的模式下起作用。
在手动和跟踪的状态下不起作用.
开关仪表;
MV等于2,PV不等于2，则发出开侧报警ANS+
MV等于0,PV不等于0，则发出关侧报警ANS-
PERR报警：非正常状态。
举例说明
检测时间MTM, 默认值：4S.
应答旁路功能:
应答旁路功能可停止应答信号输入功能和应答信号检测功能，强制PV等于MV。
方法：BPSW=1或者3. 默认值：0.
SIMM: 仿真状态。
仪表的模式：
O/S: OUT OF SERVICE
IMAN : 初始化手动状态（举例说明FIC103,FIC102,FIC1044,FIC701）
SS-H: 0,保持所选择信号值。
1，选择第1路信号。
2，选择第2路信号，3，选择第3路信号，4，自动选择。
MAN：手动调节
AUT：自动调节，CAS: 串级调节。
