电力电子 多电平技术共16页
电力电子技术的发展方向和前景
电力电子技术的基本概况
⑦采用专家系统获得优化的实时性和系统容错控制
方面的应用。
电力电子技术的基本概况
⑧自主学习与自适应调节控制器在传动系统中的应
用。
⑨改善动力系统的供电质量，柔性交流输电技术将
得到越来越广泛的运用。
电力电子技术是目前发展较为迅速的一门学科，是 高新技术产业发展的主要基础技术之一，是传统产 业改造的重要手段。随着各学科新理论、新技术的 发展，电力电子技术的应用具有十分广泛的前景。
电力电子技术的基本概况
③使用无需吸收电路且关断延时小的集成门极换流
晶闸管（IGCT），使得电力电子器件在大功率应 用可靠性大为增强，并使应用变得越来越容易。
④多电平逆变器在大功率逆变器中的应用。 ⑤体积小、重量轻、损耗小的变流系统的设计。 ⑥采用神经网络和模糊控制逻辑芯片的无速度传感
器的控制的传动系统。
电力电子技术的基本概况
电力电子技术的基本概况
电力电子技术的发展方向和 前景
①新材料的进一步研究和应用器件的体积和降低 价格。因此，可以大大改进系统性能和降低成本， 使它的应用范围越来越广。
②改进器件和封装形式，实现系统集成，以获得更
高的集成化和可靠性。
《电力电子变流技术》课件
智能电网中的变流技术
智能电网中的变流技术主要用于实现分布式电源的接入和能量调度，通过整流器 和逆变器将各种分布式电源的电能调整为标准化的形式，并实现与大电网的协调 运行。
智能电网中的变流技术还可以实现需求侧管理和能效管理等功能，提高能源利用 效率和系统稳定性。
04
电力电子变流技术的挑战与解 决方案
详细描述
控制策略的优化是解决电力电子变流技术挑战的重要手段之一。通过改进控制算法和优化设备参数， 可以提高电力电子变流设备的运行效率和可靠性，降低能源损耗，提高设备的安全性和稳定性。同时 ，控制策略的优化还可以提高设备的动态性能和响应速度，满足各种复杂的应用需求。
05 未来展望
新材料、新器件的应用
能效问题
总结词
电力电子变流技术在转换电能时存在能效问题，导致能源浪费和环境污染。
详细描述
随着电力电子设备的应用越来越广泛，电力电子变流技术在转换电能时产生的能效问题也日益突出。能效问题主 要表现在设备运行过程中产生的损耗和能源浪费，这些损耗不仅增加了设备的运行成本，还对环境造成了污染。
可靠性问题
《电力电子变流技术》 ppt课件
目录
Contents
• 电力电子变流技术概述 • 电力电子变流技术的基本原理 • 电力电子变流技术的应用实例 • 电力电子变流技术的挑战与解决方
案 • 未来展望
01 电力电子变流技术概述
定义与特点
总结词
电力电子变流技术是一种利用电力电子器件进行电能转换的技术，其特点包括高效、灵 活、可调等。
升压型直流变换器
通过开关元件的通断改变 电感或电容的储能，实现 直流电压的升高或降低。
直流变换器的效率
直流变换器的效率取决于 开关元件的特性和电路参 数，是评价直流变换器性 能的重要指标。
多电平逆变器的工作原理、控制方法以及仿真
目录第一章绪论 (1)1.1多电平逆变器的背景 (1)1.2多电平逆变器的研究现状 (2)1.3多电平逆变器的应用 (3)第二章多电平逆变器的种类介绍 (6)2.1二极管箝位式多电平逆变器及其优缺点 (6)2.2电容箝位式多电平逆变器及其优缺点 (6)2.3H桥级联式多电平逆变器及其优缺点 (7)第三章多电平变换器PWM调制策略 (8)3.1多电平变换器PWM调制策略的分类 (8)3.2多电平SPWM调制策略 (9)3.2.1 SPWM调制策略 (9)3.2.2 载波垂直分布多电平调制策略 (9)3.2.3 载波水平移相多电平调制策略 (10)3.2.4多载波SPWM调制策略谐波分析 (10)3.3多电平SVPWM调制策略 (46)3.3.1 SVPWM调制策略 (46)第四章多电平逆变器中的电压平衡技术 (48)第五章三电平中点箝位型逆变器SPWM控制策略与仿真 (53)5.1三电平NPC逆变器SPWM方法 (53)5.2基于MATLAB的三电平NPC逆变器SPWM仿真 (54)5.2.1仿真系统整体框图 (54)5.2.2 基于载波反向SPWM带电机负载的仿真模块 (55)5.3基于载波同向SPWM带电机负载的仿真模块 (57)5.3.1 SPWM开关信号的发生模块 (57)5.3.2仿真结果与分析 (57)5.4基于注入三次谐波的SPWM带电机负载的仿真模块 (58)5.4.1 SFOPWM开关信号的发生模块 (58)5.4.2仿真结果与分析 (58)5.5三电平NPC逆变器SPWM的实验结果 (59)5.6小结 (59)第六章总结展望 (60)第一章绪论1.1 多电平逆变器的背景电力电子技术自二十世纪50年代诞生以来,经过近半个世纪的飞速发展,至今已被广泛应用于需要电能变换的各个领域。
在低压小功率的用电领域,电力电子技术的各个方面己渐趋成熟,将来研究的目标是高功率密度、高效率、高性能;而在高压大功率的工业和输配电领域,各个方面的技术正成为当今电力电子技术的研究重点。
基于SPWM控制信号实现载波移相多电平技术
基于SPWM控制信号实现载波移相多电平技术随着电力电子技术和电力半导体技术的迅速发展，中压大功率传动设备不仅提高了资源的利用率，同时还降低了生产的成本，虽然其电路的拓扑结构和控制技术已经比较成熟，但多电平技术的研究仍备受大家的关注。
多电平技术避免了器件的直接串联，具有输出电压高，谐波含量低，电压变化率小，开关频率低等优点。
多电平技术实现的关键在于如何实现大量的SPWM控制信号。
1 引言SPWM法是一种比较成熟的，目前使用较广泛的PWM法。
前面提到的采样控制理论中的一个重要结论：冲量相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。
SPWM法就是以该结论为理论基础，用脉冲宽度按正弦规律变化而和正弦波等效的PWM波形即SPWM波形控制逆变电路中开关器件的通断，使其输出的脉冲电压的面积与所希望输出的正弦波在相应区间内的面积相等，通过改变调制波的频率和幅值则可调节逆变电路输出电压的频率和幅值。
2 总体设计方案2.1单元串联多电平变频器拓扑结构介绍单元串联多电平变频器的拓扑结构简单，易于模块化，可以根据系统对输出电压、电平数的要求确定功率单元的级数。

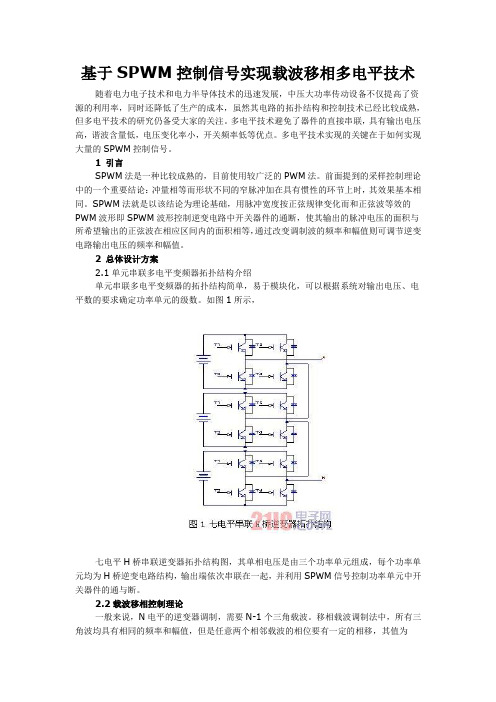

如图1所示，七电平H桥串联逆变器拓扑结构图，其单相电压是由三个功率单元组成，每个功率单元均为H桥逆变电路结构，输出端依次串联在一起，并利用SPWM信号控制功率单元中开关器件的通与断。
2.2载波移相控制理论一般来说，N电平的逆变器调制，需要N-1个三角载波。
移相载波调制法中，所有三角波均具有相同的频率和幅值，但是任意两个相邻载波的相位要有一定的相移，其值为(1)通过调制波和载波的比较，可以产生所需要的开关器件的驱动信号。
但在数字化实现中，载波移相法一般不是由一个调制波和一组经过相移的载波比较生成，而是由调制波和一个载波进行比较之后，再进行一定的延时得到各个功率单元的SPWM 控制信号。
采用DSP+CPLD来完成多路SPWM控制信号的实现。
其中由DSP控制器实现单相电压中的第一级功率单元两桥臂控制信号，并由CPLD来实现对这两路控制信号的移相延时，进而实现单相电压中各个功率单元的SPWM控制信号。
电力传动中的电力电子技术
2021/8/8
4
3.1 晶闸管相控整流器
❖ 重点注意：V-M系统的机 械特性和数学模型
3.1.1 负载电流连续时V-M 系统的机械特性
V-M系统的平均电压平衡方程式
Ud0 E RId
Ud0
m Um
sin
cos m
E Cen
R
L
U
d
0
+ _
Id + ME _
图3-1 V-M系统的等 效电路原理图
Ks
U d U c
2021/8/8
12
3.1.5 晶闸管触发和整流装置的传递函数
失控及失控时间
在动态过程中，可把晶闸管触发和整流装置看 作纯滞后环节，其滞后效应是由晶闸管的失控 引起的。 失控问题的出现，缘自晶闸管的半控性。 当晶闸管开通之后，控制电压信号的变化不会 立即发生作用使整流输出电压随之变化，只能 等到下一相触发脉冲到来；这就出现了整流电 压滞后于控制电压的现象，这段滞后的时间就 是失控时间。
近似条件为
Ws
(s)
1
Ks Ts
s
c
1 3Ts
2021/8/8
16
3.2 直流PWM斩波器
直流PWM斩波器优点
➢ 体积小、效率高、调速范围宽、动态响应速度 快、抗扰能力强
直流PWM斩波器分类
➢ 单象限PWM斩波器 ➢ 两象限PWM斩波器 ➢ 四象限PWM斩波器
2021/8/8
17
3.2.1 两象限PWM斩波器
uc
ud
O
ud
ua
ub
uc
ud
Ud E
t O
Ud E
t
id ic
ia
电气工程中电力电子技术的应用现状与前景
电气工程中电力电子技术的应用现状与前景在当今的电气工程领域，电力电子技术犹如一颗璀璨的明星，发挥着至关重要的作用。
它不仅极大地改变了电能的变换、控制和应用方式，还为电气工程的发展带来了前所未有的机遇和挑战。
电力电子技术是一门利用电力电子器件对电能进行变换和控制的技术。
其核心在于通过对半导体器件的精确控制，实现电能形式的转换，如交流到直流、直流到交流、直流到直流以及交流到交流等。
这些转换过程在电气工程的各个领域都有着广泛而深入的应用。
在电力系统中，电力电子技术的应用可谓是无处不在。
高压直流输电（HVDC）是其中的一个典型例子。
传统的交流输电方式在长距离、大容量输电时存在诸多限制，如线路损耗大、稳定性差等。
而 HVDC系统通过电力电子换流器将交流电能转换为直流电能进行传输，有效地降低了线路损耗，提高了输电效率和稳定性。
此外，灵活交流输电系统（FACTS）也是电力电子技术在电力系统中的重要应用。
FACTS装置可以快速、灵活地控制电力系统中的潮流、电压和无功功率，增强电力系统的稳定性和可靠性。
在新能源领域，电力电子技术更是扮演着不可或缺的角色。
随着太阳能、风能等可再生能源的快速发展，其发电的间歇性和波动性给电网的接入和稳定运行带来了巨大挑战。
电力电子变换器作为新能源发电系统与电网之间的接口，能够实现电能的高效变换和稳定控制。
例如，在太阳能光伏发电系统中，光伏逆变器将直流电转换为交流电并接入电网；在风力发电系统中，变流器则负责将风机输出的不稳定电能进行变换和控制，以满足电网的要求。
在工业领域，电力电子技术广泛应用于电机调速、电源供应等方面。
交流调速系统取代了传统的直流调速系统，大大提高了电机的运行效率和控制精度。
同时，各种高性能的电源，如不间断电源（UPS）、开关电源等，也都是基于电力电子技术实现的。
这些电源具有效率高、体积小、重量轻等优点，为工业生产和设备运行提供了可靠的保障。
在交通运输领域，电力电子技术的应用推动了电动汽车和轨道交通的发展。
电力电子转换器有哪些关键技术？
电力电子转换器有哪些关键技术？在当今的电气领域，电力电子转换器扮演着至关重要的角色。
它们广泛应用于工业、交通、能源等众多领域，实现了电能的高效转换和控制。
那么，电力电子转换器究竟有哪些关键技术呢？首先，功率半导体器件技术是电力电子转换器的核心之一。
常见的功率半导体器件包括二极管、晶闸管、晶体管（如MOSFET 和IGBT）等。
这些器件的性能直接影响着转换器的效率、功率密度和可靠性。
随着技术的不断发展，新型的宽禁带半导体器件，如碳化硅（SiC）和氮化镓（GaN）器件逐渐崭露头角。
相比传统的硅基器件，它们具有更高的工作温度、更高的开关速度和更低的导通电阻，从而能够显著提高电力电子转换器的性能。
在电力电子转换器中，控制策略也是一项关键技术。
通过精确的控制，可以实现对输出电压、电流、功率等参数的准确调节，满足不同的应用需求。
常见的控制策略包括脉冲宽度调制（PWM）、脉冲频率调制（PFM）以及它们的各种变种。
PWM 技术通过调节脉冲的宽度来控制输出，具有较高的精度和响应速度。
而 PFM 则通过改变脉冲的频率来调节输出，在一些轻载或效率要求较高的场合具有优势。
此外，还有一些先进的控制策略，如预测控制、滑模控制等，它们能够进一步提高系统的性能和稳定性。
磁性元件设计也是不容忽视的关键技术。
磁性元件，如电感和变压器，在电力电子转换器中用于储能、滤波和隔离等。
其设计的好坏直接影响到转换器的体积、重量和效率。
在设计磁性元件时，需要考虑磁芯材料的选择、绕组的布局和匝数的计算等因素。
为了减小磁性元件的体积和损耗，一些新型的磁芯材料和结构不断被研究和应用。
软开关技术在提高电力电子转换器的效率和降低电磁干扰方面发挥着重要作用。
传统的硬开关方式在开关过程中会产生较大的电压和电流变化率，从而导致开关损耗和电磁干扰。
而软开关技术通过在开关过程中创造零电压或零电流的条件，实现了开关的低损耗和低电磁干扰。
常见的软开关技术有零电压开关（ZVS）和零电流开关（ZCS），它们可以有效地提高电力电子转换器的效率和可靠性。
电力电子转换技术的现状与发展趋势
电力电子转换技术的现状与发展趋势一、概述电力电子转换技术是电力系统中的一项重要技术，其主要任务是实现不同电压、频率、功率和形态的电能之间的互换，其中包括从交流到直流、从直流到交流、从低压到高压、从高压到低压、从自然波形到非正弦波形等转换。
本文将从技术现状、应用领域和发展趋势等方面进行探讨。
二、技术现状1.电力电子转换设备的种类电力电子转换设备的种类较多，其中包括变频器、逆变器、整流器、斩波器、谐波滤波器等。
不同种类的设备在应用领域、工作方式、性能指标等方面有所差异。
2.电力电子转换技术的主要发展方向(1)功率和效率的提升：目前电力电子装置的功率已达到数百千瓦，并且效率已经超过了90%。
未来的发展方向是进一步提高功率密度和效率，实现更为高效的电力转换。
(2)小型化：随着电子技术的发展，电力电子装置的体积和重量正在不断减小。
未来的发展方向是实现更加小型化和轻量化。
(3)可靠性的提高：电力电子装置的可靠性是一个重要的问题。
未来的发展方向是通过改进电路设计、制造工艺和故障诊断技术等手段，提高电力电子装置的可靠性。
3.电力电子转换技术在能源领域的应用(1)风力发电：风力发电是目前比较流行的清洁能源。
电力电子转换技术在风力发电中主要用于控制风力机的输出电压和频率，以及将风力机输出的交流电能转换为直流电能。
(2)太阳能发电：太阳能发电是未来的重要发展方向。
电力电子转换技术在太阳能发电中主要用于控制太阳能电池板的输出电压和电流，并将其输出的直流电能转换为交流电能。
(3)电动汽车：电动汽车是未来汽车发展的一个重要方向。
电力电子转换技术在电动汽车中主要用于将电池输出的直流电能转换为交流电能，控制电机的转速和转矩，以及实现制动能量回馈。
三、发展趋势1.新型器件的应用新型器件如碳化硅（SiC）和氮化镓（GaN）器件等具有更高的工作温度、更高的开关频率和更高的效率，能够替代传统的硅器件。
这些新型器件的应用将会进一步提高电力电子装置的性能指标。
多电平载波PWM控制原理
多电平载波PWM控制原理多电平载波PWM（Pulse Width Modulation）控制是一种常用的电力电子调制技术，用于将一个连续可变的模拟信号转换成一个离散可变的脉冲信号。
它在许多应用中被广泛使用，如变频器、逆变器和直流-直流转换器等。
多电平载波PWM控制的原理是通过调节载波周期内的脉冲宽度来实现对输出电压的调节。
传统的PWM控制使用矩形波载波信号，通过改变脉冲宽度的占空比来控制输出电压。
然而，多电平载波PWM控制使用多个电平的载波信号，可以更精确地控制输出电压。
1.载波信号生成：首先生成一个基础载波信号，通常是一个三角波，其频率由调制信号的频率决定。
然后，根据调制信号的幅值，将基本载波信号进行分段，生成多个电平的载波信号。
2.调制信号采样：将待控制的模拟信号进行采样，得到离散的调制信号。
通常采样频率高于调制信号频率的两倍，以满足奈奎斯特采样定理。
3.比较器输出：将采样的调制信号与多个电平的载波信号进行比较。
当采样信号大于或等于一些电平的载波信号时，比较器输出高电平；否则输出低电平。
4.脉冲宽度调节：根据比较器的输出，确定每个电平上的脉冲宽度。
比如，如果比较器输出为高电平，表示采样信号大于一些电平的载波信号，则该电平上的脉冲宽度增加；如果比较器输出为低电平，则脉冲宽度减小。
通过这种方式，可以精确地调节输出电压。
5.输出滤波：最后，通过一个滤波器将脉冲信号进行平滑处理，以获得连续可变的模拟输出信号。
多电平载波PWM控制相比传统的PWM控制具有更高的精度和更低的谐波失真。
它可以根据需要选择合适的电平数量，以平衡控制精度和实现复杂度。
当需要更高的精度时，可以增加电平数量；当复杂度成本较高时，可以减少电平数量。
总之，多电平载波PWM控制通过调节载波周期内的脉冲宽度，根据模拟信号精确地控制输出电压。
它是一种常用的电力电子调制技术，在许多应用中发挥着重要的作用。
电力电子技术在电力系统中应用分析论文
电力电子技术在电力系统中应用分析论文电力电子技术是指利用电子电路控制和转换电能的技术。
它将普通的交流电变成直流电，控制电流、电压，提高能量的效率。
电力电子技术在电力系统中应用广泛，不仅可以提高系统的可靠性和经济性，而且可以实现对电能的精确控制和调节。
本文将从电力电子技术在电力系统中的应用分析入手，探讨电力电子技术对电力系统的贡献以及它未来在电力系统中的发展趋势。
一、电力电子技术在电力系统中的应用分析1. 电力电子变流器在交流输电中的应用电力电子变流器是将交流电转换为直流电或将直流电转换为交流电的关键设备，它被广泛应用于交流输电系统中。
交流电通过变流器采用PWM脉宽调制技术，可以得到高质量的直流电，这对于电力系统中的稳定运行具有很大意义。
在输电线路过长或有远距离跨越海底等特殊条件下，高压直流输电技术也是一种很好的选择。
电力电子变流器在高压直流输电系统中的应用已经得到了广泛的应用。
2. 电力电子器件在电力系统中的应用电力电子器件是电力电子技术中不可缺少的重要部分。
它们通常可以分为大功率晶闸管、大功率MOSFET、IGBT等。
这些器件的特点是高可靠性、大电流密度和快速切换速度等，使之可以在电力系统中发挥出重要的作用。
例如，在电力系统的配电控制中，通常使用全电子变压器、变频调速技术等来进行分配电压和控制电流。
此外，还应用在电力系统中的许多其他方面，例如电力质量控制、无功补偿和过电压保护等领域。
3. 电力电子半导体器件在新能源领域的应用电力电子技术在新能源领域的应用日益重要。
以风力发电为例，在风力发电机组中，通常使用多台并联的发电机对电力进行转化，控制电机转速和输出电压。
在这个过程中，电力电子器件发挥着重要的作用。
此外，电力电子器件也被广泛应用于太阳能发电、燃料电池汽车等新能源领域。
二、电力电子技术在电力系统中的贡献电力电子技术对电力系统的贡献可以从以下几个方面进行探讨。
1. 提高效率电力电子技术可以实现交、直流电的相互转换，提高了系统的能量转换效率。
