铝及铝合金的微弧氧化技术
铝及铝合金的微弧氧化技术-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
铝及铝合金的微弧氧化技术
1．技术内容及技术关键
（1）微弧氧化技术的内容和工艺流程
铝及铝合金材料的微弧氧化技术内容主要包括铝基材料的前处理；微弧氧化；后处理三部分。
其工艺流程如下：铝基工件→化学除油→清洗→微弧氧化→清洗→后处理→成品检验。
（2）微弧氧化电解液组成及工艺条件
例1.电解液组成：K2SiO3 5～10g/L，Na2O2 4～6g/L，NaF 0.5～
1g/L，CH3COONa 2～3g/L，Na3VO3 1～3g/L；溶液pH为11～13；温度为20～50℃；阴极材料为不锈钢板；电解方式为先将电压迅速上升至300V，并保持5～10s，然后将阳极氧化电压上升至450V，电解5～10min。
例2两步电解法，第一步：将铝基工件在200g/L的K2O·nSiO2（钾水玻璃）水溶液中以1A/dm2的阳极电流氧化
5min；第二步：将经第一步微弧氧化后的铝基工件水洗后在70g/L 的Na3P2O7水溶液中以1A/dm2的阳极电流氧化15min。
阴极材料为：不锈钢板；溶液温度为20～50℃。
（3）影响因素
①合金材料及表面状态的影响：微弧氧化技术对铝基工件的合金成分要求不高，对一些普通阳极氧化难以处理的铝合金材料，如含铜、高硅铸铝合金的均可进行微弧氧化处理。
对工件表面状态也要求不高，一般不需进行表面抛光处理。
对于粗糙度较高的工件，经
微弧氧化处理后表面得到修复变得更均匀平整；而对于粗糙度较低的工件，经微弧氧化后，表面粗糙度有所提高。
②电解质溶液及其组分的影响：微弧氧化电解液是获到合格膜层的技术关键。
不同的电解液成分及氧化工艺参数，所得膜层的性质也不同。
微弧氧化电解液多采用含有一定金属或非金属氧化物碱性盐溶液（如硅酸盐、磷酸盐、硼酸盐等），其在溶液中的存在形式最好是胶体状态。
溶液的pH范围一般在9～13之间。
根据膜层性质的需要，可添加一些有机或无机盐类作为辅助添加剂。
在相同的微弧电解电压下，电解质浓度越大，成膜速度就越快，溶液温度上升越慢，反之，成膜速度较慢，溶液温度上升较快。
③氧化电压及电流密度的影响：微弧氧化电压和电流密度的控制对获取合格膜层同样至关重要。
不同的铝基材料和不同的氧化电解液，具有不同的微弧放电击穿电压（击穿电压：工件表面刚刚产生微弧放电的电解电压），微弧氧化电压一般控制在大于击穿电压几十至上百伏的条件进行。
氧化电压不同，所形成的陶瓷膜性能、表面状态和膜厚不同，根据对膜层性能的要求和不同的工艺条件，微弧氧化电压可在200～600V范围内变化。
微弧氧化可采用控制电压法或控制电流法进行，控制电压进行微弧氧化时，电压值一般分段控制，即先在一定的阳极电压下使铝基表面形成一定厚度的绝缘氧化膜层；然后增加电压至一定值进行微弧氧化。
当微弧氧化电压刚刚达到控制值时，通过的氧化电流一般都较大，可达10A/dm2左右，随着氧化时间的延长，陶瓷氧化膜不断形成与完善，氧化电流
逐渐减小，最后小于1A/dm2。
氧化电压的波形对膜层性能有一定影响，可采用直流、锯齿或方波等电压波形。
采用控制电流法较控制电压法工艺操作上更为方便，控制电流法的电流密度一般为2～
8A/dm2。
控制电流氧化时，氧化电压开始上升较快，达到微弧放电时，电压上升缓慢，随着膜的形成，氧化电压又较快上升，最后维持在一较高的电解电压下。
④温度与搅拌的影响：与常规的铝阳极氧化不同，微弧氧化电解液的温度允许范围较宽，可在10～90℃条件下进行。
温度越高，工件与溶液界面的水气化越厉害，膜的形成速度越快，但其粗糙度也随之增加。
同时温度越高，电解液蒸发也越快，所以微弧氧化电解液的温度一般控制在20～60℃范围。
由于微弧氧化的大部分能量以热能的形式释放，其氧化液的温度上升较常规铝阳极氧化快，故微弧氧化过程须配备容量较大的热交换制冷系统以控制槽液温度。
虽然微弧氧化过程工件表面有大量气体析出，对电解液有一定的搅拌作用，但为保证氧化温度和体系组分的均一，一般都配备机械装置或压缩空气对电解液进行搅拌。
⑤微弧氧化时间的影响：微弧氧化时间一般控制在10～60min。
氧化时间越长，膜的致密性越好，但其粗糙度也增加。
⑥阴极材料：微弧氧化的阴极材料采用不溶性金属材料。
由于微弧氧化电解液多为碱性液，故阴极材料可采用碳钢，不锈钢或镍。
其方式可采用悬挂或以上述材料制作的电解槽作为阴极。
（4）微弧氧化的设备
①微弧氧化电源设备是一种高压大电流输出的特殊电源设备，输出电压范围一般为0～600V；输出电流的容量视加工工件的表面积而定，一般要求6～10A/dm2。
电源要设置恒电压和恒电流控制装置，输出波形视工艺条件可为直流、方波、锯齿波等波形。
②热交换和制冷设备。
由于微弧氧化过程中工件表面具有较高的氧化电压并通过较大的电解电流，使产生的热量大部分集中于膜层界面处，而影响所形成膜层的质量，因此微弧氧化必须使用配套的热交换制冷设备，使电解液及时冷却，保证微弧氧化在设置的温度范围内进行。
可将电解液采用循环对流冷却的方式进行，既能控制溶液温度，又达到了搅拌电解液的目的。
（5）膜层的质量检测
微弧氧化陶瓷膜层的质量检测目前无专门标准，可采用铝常规阳极氧化膜层性能的检测标准。
2．优缺点及使用范围
采用微弧氧化技术对铝及其合金材料进行表面强化处理，具有工艺过程简单，占地面积小，处理能力强，生产效率高，适用于大工业生产等优点。
微弧氧化电解液不含有毒物质和重金属元素，电解液抗污染能力强和再生重复使用率高，因而对环境污染小，满足优质清洁生产的需要，也符合我国可持续发展战略的需要。
微弧氧化处理后的铝基表面陶瓷膜层具有硬度高（HV＞1200），耐蚀性强（CASS盐雾试验＞480h），绝缘性好（膜阻＞100MΩ），膜层与基底金属结合力强，并具有很好的耐磨和耐热冲击等性能。
微弧氧
化技术工艺处理能力强，可通过改变工艺参数获取具有不同特性的氧化膜层以满足不同目的的需要；也可通过改变或调节电解液的成分使膜层具有某种特性或呈现不同颜色；还可采用不同的电解液对同一工件进行多次微弧氧化处理，以获取具有多层不同性质的陶瓷氧化膜层。
由于微弧氧化技术具有上述优点和特点，因此在机械，汽车，国防，电子，航天航空及建筑民用等工业领域有着极其广泛的应用前景。
主要可用于对耐磨、耐蚀、耐热冲击、高绝缘等性能有特殊要求的铝基零部件的表面强化处理；同时也可用于建筑和民用工业中对装饰性和耐磨耐蚀要求高的铝基材的表面处理；还可用于常规阳极氧化不能处理的特殊铝基合金材料的表面强化处理。
例如，汽车等各车辆的铝基活塞，活塞座，汽缸及其他铝基零部件；机械、化工工业中的各种铝基模具，各种铝罐的内壁，飞机制造中的各种铝基零部件如货仓地板，滚棒，导轨等；以及民用工业中各种铝基五金产品，健身器材等。
微弧氧化技术目前仍存在一些不足之处，如工艺参数和配套设备的研究需进一步完善；氧化电压较常规铝阳极氧化电压高得多，操作时要做好安全保护措施；以及电解液温度上升较快，需配备较大容量的制冷和热交换设备。
微弧氧化
微弧氧化编辑微弧氧化(Microarc oxidation，MAO)又称微等离子体氧化(Microplasma oxidation, MPO)，是通过电解液与相应电参数的组合，在铝、镁、钛及其合金表面依靠弧光放电产生的瞬时高温高压作用，生长出以基体金属氧化物为主的陶瓷膜层。
在微弧氧化过程中，化学氧化、电化学氧化、等离子体氧化同时存在,因此陶瓷层的形成过程非常复杂,至今还没有一个合理的模型能全面描述陶瓷层的形成。
微弧氧化工艺将工作区域由普通阳极氧化的法拉第区域引入到高压放电区域，克服了硬质阳极氧化的缺陷，极大地提高了膜层的综合性能。
微弧氧化膜层与基体结合牢固，结构致密，韧性高，具有良好的耐磨、耐腐蚀、耐高温冲击和电绝缘等特性。
该技术具有操作简单和易于实现膜层功能调节的特点，而且工艺不复杂，不造成环境污染，是一项全新的绿色环保型材料表面处理技术，在航空航天、机械、电子、装饰等领域具有广阔的应用前景。
微弧氧化技术的原理及特点：微弧氧化或微等离子体表面陶瓷化技术,是指在普通阳极氧化的基础上，利用弧光放电增强并激活在阳极上发生的反应，从而在以铝、钛、镁金属及其合金为材料的工件表面形成优质的强化陶瓷膜的方法，是通过用专用的微弧氧化电源在工件上施加电压，使工件表面的金属与电解质溶液相互作用，在工件表面形成微弧放电，在高温、电场等因素的作用下，金属表面形成陶瓷膜，达到工件表面强化的目的。
微弧氧化技术的突出特点是：（1）大幅度地提高了材料的表面硬度，显微硬度在1000至2000HV，最高可达3000HV，可与硬质合金相媲美，大大超过热处理后的高碳钢、高合金钢和高速工具钢的硬度；（2）良好的耐磨损性能；（3）良好的耐热性及抗腐蚀性。
这从根本上克服了铝、镁、钛合金材料在应用中的缺点，因此该技术有广阔的应用前景；（4）有良好的绝缘性能，绝缘电阻可达100MΩ。
（5）溶液为环保型，符合环保排放要求。
（6）工艺稳定可靠,设备简单.(7)反应在常温下进行，操作方便，易于掌握。
微弧氧化和阳极氧化
微弧氧化和阳极氧化
微弧氧化和阳极氧化是两种不同的金属表面处理方法，下面分别介绍：微弧氧化。
微弧氧化是一种高压直流电弧放电在金属表面形成的一层疏松、多孔
的含氧化物陶瓷保护膜，主要用于钛合金和铝合金的表面处理。
该技术能
够在金属表面上形成一层具有高硬度、耐磨损、耐腐蚀以及绝缘等性能的
氧化层，使得金属表面增强了抗腐蚀和耐磨损的能力。
微弧氧化常用于汽车、航空、高速列车等领域。
阳极氧化。
阳极氧化是一种在金属表面形成的一层厚度适中，且充满氧化物的保
护膜，主要用于铝材料的表面处理。
该技术能够在铝材表面上形成一层具
有高硬度、耐磨损以及防腐蚀的保护膜层，可以增强金属的抗腐蚀和耐磨
损能力，同时还能够美化铝材表面，增加其装饰性。
阳极氧化广泛应用于
建筑、汽车、电子等领域。
铝合金微弧氧漕液

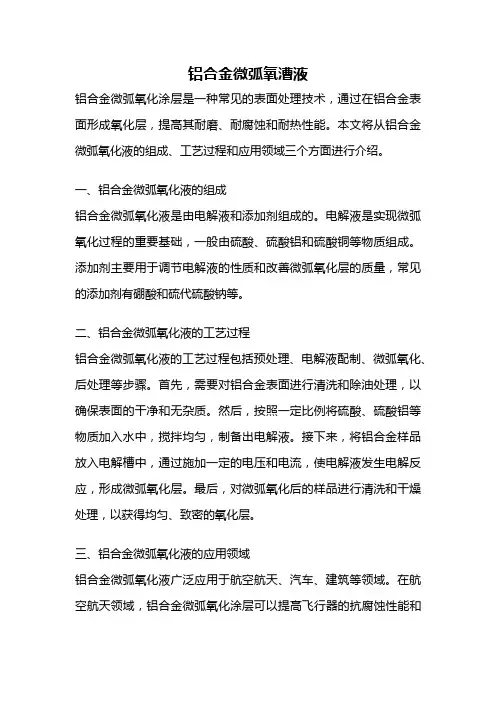

铝合金微弧氧漕液铝合金微弧氧化涂层是一种常见的表面处理技术，通过在铝合金表面形成氧化层，提高其耐磨、耐腐蚀和耐热性能。
本文将从铝合金微弧氧化液的组成、工艺过程和应用领域三个方面进行介绍。
一、铝合金微弧氧化液的组成铝合金微弧氧化液是由电解液和添加剂组成的。
电解液是实现微弧氧化过程的重要基础，一般由硫酸、硫酸铝和硫酸铜等物质组成。
添加剂主要用于调节电解液的性质和改善微弧氧化层的质量，常见的添加剂有硼酸和硫代硫酸钠等。
二、铝合金微弧氧化液的工艺过程铝合金微弧氧化液的工艺过程包括预处理、电解液配制、微弧氧化、后处理等步骤。
首先，需要对铝合金表面进行清洗和除油处理，以确保表面的干净和无杂质。
然后，按照一定比例将硫酸、硫酸铝等物质加入水中，搅拌均匀，制备出电解液。
接下来，将铝合金样品放入电解槽中，通过施加一定的电压和电流，使电解液发生电解反应，形成微弧氧化层。
最后，对微弧氧化后的样品进行清洗和干燥处理，以获得均匀、致密的氧化层。
三、铝合金微弧氧化液的应用领域铝合金微弧氧化液广泛应用于航空航天、汽车、建筑等领域。
在航空航天领域，铝合金微弧氧化涂层可以提高飞行器的抗腐蚀性能和机械强度，延长其使用寿命。
在汽车领域，微弧氧化涂层可以增加汽车零部件的耐磨性和耐腐蚀性，提高汽车的整体品质。
在建筑领域，微弧氧化涂层可以增加铝合金门窗的表面硬度和耐候性，使其更加耐用。
铝合金微弧氧化液是一种重要的表面处理技术，通过形成氧化层来提高铝合金的性能。
它的组成主要包括电解液和添加剂，工艺过程包括预处理、电解液配制、微弧氧化和后处理。
铝合金微弧氧化液在航空航天、汽车和建筑等领域具有广泛的应用前景，可以提高材料的耐磨、耐腐蚀和耐热性能，增加产品的使用寿命。
未来，随着科技的不断进步，铝合金微弧氧化液的研究和应用将会得到更大的发展和推广。
压铸铝合金微弧氧化
压铸铝合金微弧氧化

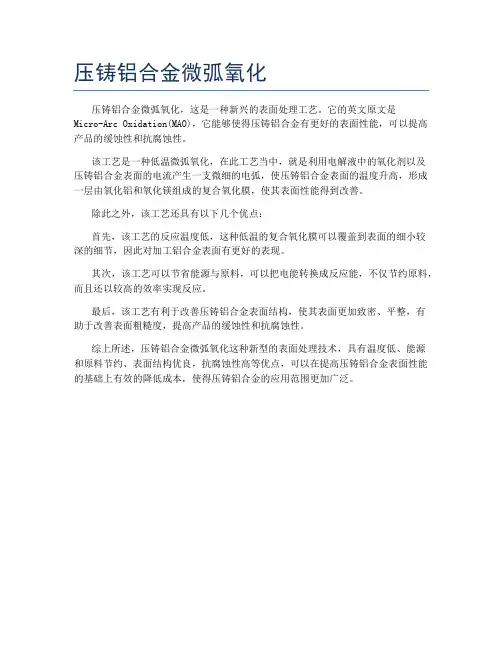

压铸铝合金微弧氧化，这是一种新兴的表面处理工艺。
它的英文原文是
Micro-Arc Oxidation(MAO)，它能够使得压铸铝合金有更好的表面性能，可以提高产品的缓蚀性和抗腐蚀性。
该工艺是一种低温微弧氧化，在此工艺当中，就是利用电解液中的氧化剂以及
压铸铝合金表面的电流产生一支微细的电弧，使压铸铝合金表面的温度升高，形成一层由氧化铝和氧化镁组成的复合氧化膜，使其表面性能得到改善。
除此之外，该工艺还具有以下几个优点：
首先，该工艺的反应温度低，这种低温的复合氧化膜可以覆盖到表面的细小较
深的细节，因此对加工铝合金表面有更好的表现。
其次，该工艺可以节省能源与原料，可以把电能转换成反应能，不仅节约原料，而且还以较高的效率实现反应。
最后，该工艺有利于改善压铸铝合金表面结构，使其表面更加致密、平整，有
助于改善表面粗糙度，提高产品的缓蚀性和抗腐蚀性。
综上所述，压铸铝合金微弧氧化这种新型的表面处理技术，具有温度低、能源
和原料节约、表面结构优良，抗腐蚀性高等优点，可以在提高压铸铝合金表面性能的基础上有效的降低成本，使得压铸铝合金的应用范围更加广泛。
微弧氧化 表面要求
微弧氧化表面要求
微弧氧化后的铝合金表面应满足以下要求：
1. 外观要求：表面应平整、无气泡、无裂纹、无凹凸不平和无明显的色差。
2. 膜层厚度：微弧氧化膜层的厚度应符合设计要求，一般为10-20微米。
3. 耐蚀性：微弧氧化膜层应具有良好的耐蚀性，能够在盐雾、酸碱等恶劣环境下保持良好的性能。
4. 耐磨性：微弧氧化膜层应具有一定的耐磨性，能够在摩擦和磨损的情况下保持表面的完整性。
以上信息仅供参考，如需了解更多信息，建议查阅微弧氧化技术相关书籍或咨询专业人士。
镁铝合金防腐蚀技术-微弧氧化
x
x x
x
20
30
40
50
60
70
80
2-Theta(°)
创新点： • VMgF2/Mg = 1.44>1 • VKMgF3/Mg= 1.99>1
• 孔隙率：4.82%（45.6%） • 硬度：Hv500（Hv350) • 中性盐雾试验：1000h（500h）
国内外最高指标
国家机动车质量监督检验中心” 依据GB/T 5334-2005检验，通过台架试 验；该技术应用于长春一汽 “轮毂”部件。
轿车轮毂
赛车轮毂
创新性结果—镁合金微弧氧化自催化化学镀技术
技术成果应用： 国防重点型号机“衬套”和“支座”部件 解决关键问题： 保障支座“内腔”涂层的均匀性,硬度达到800Hv;
盐雾试验:达到1000h 关键技术指标： 耐中性盐雾：1000h (GJB 150.11)
硬度：1000Hv （GB/T 4340.1)
衬套
支座
创新性结果—铝合金阴极化载波新工艺技术
LY12
LY16
技术难点与科学问题：
• 疏松层，致密度低
• 溶液稳定性差，适用性低
创新点：
• 阴极化载波脉冲控制
LD7
Intensity/CPS
(a)
x
KMgF3 MgF2 MgO x Mg
技术难点与科学问题：
• VMgO /Mg = 0.81<1
x
x
x
x
x
20
30
40
459.048
60
微弧氧化论文
摘要在很多特殊的工业领域，为满足某些特殊的性能需求，需要用到铝及其合金，但铝及其合金的表面硬度低、耐腐蚀性与耐磨性差、抗热震性差制约了铝合金的应用。
通过表面处理工艺进行处理，可以提高铝合金的综合性能，微弧氧化工艺是在阳极氧化工艺基础上发展起来的新兴表面处理技术，微弧氧化膜层具有硬度高，绝缘性与耐腐蚀性和耐磨性好，高抗热震性，氧化膜与基体结合力强等优点，极大地提高了铝合金的应用范围。
本文用微弧氧化技术对铝合金表面进行强化处理,利用正交试验设计优化试验方案, 按4因素（Na2SiO3浓度、KOH浓度、H3BO3浓度、微弧氧化电压）3水平得到正交表,合理安排微弧氧化试验, 达到优化微弧氧化工艺条件的目的：并用极差法评价各因素对陶瓷膜硬度和厚度影响的主次顺序和可能最优水平。
结果表明,铝合金微弧氧化陶瓷膜的硬度和厚度受各因素水平的影响显著, 其中Na2SiO3浓度对陶瓷膜硬度和厚度两指标的影响最大；在最优工艺条件下(Na2SiO3浓度6g/L、H3BO3浓度1.5g/L、KOH浓度0.5g/L、微弧氧化电压360V) ,陶瓷膜致密层总厚度约200 μm。
关键词:铝合金；微弧氧化；正交试验设计；表面处理；陶瓷氧化膜。
1AbstractIn many industries, to meet special performance requirements, it must be used in aluminum and its alloys, aluminum and its alloys, but lower surface hardness, corrsion resistance and poor wear resistance, thermal shock resistance is poor, restricted application of aluminum alloy. Can be processed by surface treatment to improve the comprehensive peforrmance of aluminum alloy. Oxidation in the anodic oxidation process developed on the basis of the newsurface treatment technology, micro-arc oxidation film has high hardness, corrsion resistance and insulation resistance and good wear resistance, high thermal shock resistance,oxide film and the substrate combined with strong advantages, greatly improved the application of aluminun alloy.Applying the technology of micro-arc oxidation to strengthen handling the surface of aluminum alloy, optimal experiments were designed by or thogonal experimental and the or thogonal table was gained according to fuor elements (concentration of Na2 SiO3, concentration of KOH, concentration of H3 BO3, micro-arc oxidation voltage) and three levels, carry out the micro-arc oxidation experiments appropriately, for the aim to obtain condi tions in which micro-arc oxidation technics can be optimized, using the i ntegral balanceable method to estimate the possibly optimal level and evaluate the primary and secondary order of effect to the hardness and thickness of ceramic coating caused by different elements. The results show that the hardness and thickness of micro-arc oxidation ceramic coating on aluminum alloy are effected observably by each element, especially by the concentration of Na2SiO3. In the optimal technics condition ( 6 g/L Na2 SiO3 , 1.5 g/L H3 BO3, 0.5 g/L KOH, 340V micro-arc oxidation voltage) , ceramic coating can reach 1700 HV in hardness and 200 μm in thickness approximately.Keywords：aluminurn alloy；micro-arc oxidation；orthogonal experimental design；surface treatment；ceramic oxide film.目录摘要 (1)第一章绪论 (5)1.1微弧氧化表面处理工艺 (6)1.1.1微弧氧化工艺机理 (6)1.1.2微弧氧化成膜过程 (8)1.1.3微弧氧化工艺参数影响情况 (10)1.1.4微弧氧化技术的特点 (11)1.1.5微弧氧化技术的应用前景 (12)1.2本研究课题的目的和意义 (12)1.2.1本研究课题的目的 (12)1.2.2研究的意义 (13)1.3技术研究思路 (13)1.3.1正交试验设计的基本原理..................................................................... 错误！未定义书签。
铝合金表面微弧氧化技术的应用及发展
铝合金表面微弧氧化技术的应用及发展作者：张彦涛来源：《环球市场信息导报》2013年第06期微弧氧化是一种在金属表面原位生长陶瓷膜的表面处理技术，可大幅提高铝合金表面耐磨性及耐蚀性。
本文阐述了铝合金微弧氧化技术的特点及应用概况，以及微弧氧化技术的发展趋势。
微弧氧化技术又称微等离子体氧化、火花放电阳极氧化。
它是将铝，镁，钛等有色金属及其合金，在适当的电参数条件下使其与电解液中的溶质发生反应，最终在金属表面生成了具有一定厚度的陶瓷膜。
利用该技术在铝及其合金上生长一层Al2O3陶瓷膜，该陶瓷膜具有良好的耐磨、耐蚀性，而且可通过改变电参数和电解液等得到不同性能、不同颜色的陶瓷膜。
铝合金微弧氧化过程微弧氧化过程中具有等离子体放电通道的高温高压及电解液温度低的特点，在此极限条件下的反应过程可赋予陶瓷膜层其它技术难以获得的优异的耐磨、耐腐蚀等性能，同时使铝合金基体的保持原有性能。
液相中参与反应并形成陶瓷膜的粒子在电场力的作用下传输到基体附近的空间参与成膜，陶瓷膜层的厚度、组成、结构可以通过电源电参数和改变电解液组成进行控制，从而实现陶瓷膜层的设计与构造。
微弧氧化过程一般可以分为以下四个阶段：普通阳极氧化阶段：在氧化初期，样品表面颜色变暗，形成一层较在电流密度恒定的条件下，电压迅速升高。
该阶段形成的阻挡层是后续阶段产生火花放电的必要条件。
微弧氧化阶段：随着电压的不断升高，在氧化膜层的相对薄弱的地方将会被击穿，在样品表面能够观察到火花放电现象。
这些火花较小，但密度很大（约为105个/cm2），它在样品表面形成了大量的等离子微区。
这些熔融物与电解液发生反应，并被溶液冷却形成Al2O3，从而使这一区域的膜相应地增厚。
微弧氧化和弧放电共存阶段：该阶段样品表面开始出现较大的红色放电弧斑，它是由某些部位经过多次放电后，使得原来较小的放电通道彼此相连而形成较大的放电气孔。
在这一阶段可以观察到电压缓慢下降。
弧放电阶段至反应结束随着薄膜的增厚，红色放电弧斑逐渐减少，电压迅速上升。
铝合金黑色微弧陶瓷氧化
铝合金黑色微弧陶瓷氧化
铝合金黑色微弧陶瓷氧化是一种表面处理技术，它能使铝合金表面产生一层坚硬、耐磨的氧化层，同时外观也更美观。
这种氧化膜的硬度达到了2000-3000 Hv，比单纯的铝合金要硬得多，可以有效地防止表面的磨损和腐蚀。
同时，这种处理方法还能够在铝合金表面形成不同的颜色，如黑色、青铜色等。
这种处理方法的原理是利用电解弧放电，在铝合金表面形成微弧，在放电的同时，表面的氧化膜会不断地增厚，直到达到所需的厚度。
在过程中，还可以通过调节电流、电压、电解液等参数，来控制氧化层的颜色。
铝合金黑色微弧陶瓷氧化的颜色主要是由氧化膜内部的气体微孔反射和色散所决定的。
使用铝合金黑色微弧陶瓷氧化处理的优点在于，它不仅提高了铝合金表面的硬度和耐磨性，还增加了其美观性，易于清洁和维护。
此外，这种处理方法符合环保要求，不会对环境造成污染。
不过，与其他表面处理技术相比，铝合金黑色微弧陶瓷氧化也有其缺点。
首先，这种方法比较昂贵，需要特殊的设备和技术，成本较高。
其次，氧化膜的颜色会受到电解液中杂质的影响，难以做到稳定的颜色控制。
此外，这种处理方法也可能对铝合金的机械性能产生一定的
影响，需要特别注意。
总体而言，铝合金黑色微弧陶瓷氧化是一种十分优秀的表面处理技术，可以大大提高铝合金的耐磨性和美观性。
不过，在使用时需要注意控
制氧化膜的颜色和处理的成本，以确保最终的效果与预期相符。
铝合金微弧氧化技术的研究进展
Ｒｅ ｅ ｒ ｈ Ｐｒ ｇ ｅ ｓ ｏ ｉ ｒ － ｒ ｉ ａ ｉ ｎ ｏ ｕ ｉ ｍ ｌ ｙ ｓ ａ ｃ ｏ ｒ ｓ ｆＭ ｃ ｏ ａ ｃ Ｏｘ ｄ ｔｏ ｎ Ａｌ ｍ ｎｕ Ａｌｏ ｓ
Ｌ Ｕ ｊａ Ｕ ｉｙ ｎ Ｉ Ｙａｕ ｎ ，Ｘ Ｊｎ ｏ ｇ ，ＧＡＯ Ｃ ｅ ｇ ， ｈｎ
铝合 金微弧 氧化技 术 的研 究进展 ／ 刘亚娟 等
・２ ７ １ ・
铝 合 金 微 弧 氧 化 技 术 的 研 究 进 展
刘亚娟 徐晋 勇 高 ， ， 成 蓝毓胜 张景春 ， ，
（ 桂林 电子科技大学机 电工程学 院， １ 桂林 ５ １０ ； 广西右江矿务局 ， ４０４２ 田东 ５ １０ ） ３ ５ １ 摘要 微弧氧化是一项在 Ａ１Ｍｇ Ｔ 等 阀金 属及 其合金表 面原位 生长陶瓷膜 的改性技 术， 工艺研 究受到广 、 、ｉ 其
ｃ ｒ ｍ ｉ ｃ ａ ｉｇ ｏ ｈ ｕ ｆｃ ｆｖ ｌ ｅ ｍｅ ａ ｕ ｈ ａ ，Ｍ ｇ，Ｔｉ ｎ ｈ ｉ ｌ ｙ ，ｔ ｃ ｎ ｌｇ ｅ ｅ ｒ ｈ ｆ ｒｉ ｉ ｄ ｌ ｅ ａ ｃ ｏ ｔｎ ｎ ｔ ｅ ｓ ｒ ａ ｅ ｏ ａ ｖ ｔ ｌ ｃ ｓ Ａ１ ｓ ｄ ｔ ｅｒ ａｌ ｓ ｅ ｈ ｏ ｏ ｙ ｒ ｓ ａ ｃ ｔ ｓｗｉｅ ｙ ａ ｏ ｏ ｃ ｎ ｅ ｎ ｄ ａ ｉ ｐ ｉｃ ｐ ｅ ａ ｄ ｄ ｖ ｌ ｐ ｎ ｃ ａ ｉｍ ｆＭ ＡＯ ｒ ｎ ｒ ｄ ｃ ｄ，ｔ ｅ ｅ ｆ ｃ ｓ ｏ ｎ ｒ ｙ ｐ ｒ ｍｅ ｅ ｓ ｏ ｃ ｒ ｅ ．Ｂ ｓｃ ｒｎ ｉ ｌ ｎ ｅ ｅｏ ｍｅ ｔｍｅ ｈ ｎ ｓ ｏ ａ ｅ ｉ ｔｏ ｕ ｅ ｈ ｆｅ ｆ ｅ ｅ ｇ ａ ａ ｔ ｒ ，ｅ ｌｃ ｒ ｌ ｔ ｎ ｕ ｓ ｒ ｔ ｔ ｒａ ｏ ＡＯ ｅ ａ ｃ ｃ ａ ｉｇ ｏ ｌ ｍｉ ｕ ａｌ ｙ ｒ ｎ ｌ ｚ ｄ，ｔ ｅｃ ａ ａ ｔ ｒ ｔ ｓｏ ｈ ｓ ｅ ｔｏ ｙ ｅ ａ ｄ ｓ ｂ ｔａ ｅｍａ ｅ ｉ ｌ ｎ Ｍ ｃ ｒ ｍｉ ｏ ｔ ｆａｕ ｎ ｍ ｌ ｓａ ｅ ａ ａ ｙ ｅ ｎ ｏ ｈ ｈ ｒｃｅｉ ｉ ｆ ａｅ ｓｃ ｐ ｓｒ ｃ ｕ ｅ ａ ｄ ｍａｎ ｐ ｏ ｅ ｔ ｓ ｏ ｅ ａ ｉ ｃ ａ ｉ ｇ ａ ｅ ｓ ｍｍａ ｉｅ ｔ ｕ ｔ ｒ ｎ ｉ ｒ ｐ ｒｉ ｆ ｃ ｒｍ ｃ ｏ ｔｎ ｒ ｕ ｅ ｒｚ ｄ，ｔ ｅ ｄ ｖ ｌ ｐ ｎ ｒ ｓ ｅ ｔｏ ｉｒ － ｒ ｘ ｄ ｔ ｎ ｉ ｈ ｅ ｅｏ ｍｅ ｔｐ ｏ ｐ ｃ ｆｍ ｃ ｏ ａ ｃ ｏ ｉａ ｉ ｓ ｏ ｄｓ ｕ ｓ ｄ ｉｃ ｓ ｅ ． Ｋｅ ｒ ｓ ｙ ｗｏ ｄ ａ ｕ ｎ ｍ ｌ ｙ ｌ ｍｉ ｕ ａ ｌ ，ｍｉ ｒ － ｒ ｘ ｄ ｔ ｎ，ｃ ｒ ｍｉ ｏ ｔ ｇ，ｔ ｃ ｎ ｌ ｇ ｃ ｌ ａ ｔ ｒ ｏ ｃ ｏ ａ ｃｏ ｉａ ｉ ｏ ｅａ ｃｃ ａｉ ｎ ｅ ｈ ｏ ｏ ｉａ ｃ ｏ ｓ ｆ
