电焊机的接地标准及安装方法
电焊机的接地标准及安装方法
一、电焊机的接地标准
管线上。
二、电焊机的接地线安装方法如下：
1、将电焊机的接地线一端牢固的连接在电焊机外壳的接地螺栓上。
（可以有角钢或者圆钢插入地下做接地体，禁止使用螺纹钢）
3、检查接地装置各连接部位的紧固情况，如果电线有破皮情况，用绝缘胶布包裹或者更换一条新的接地线，用万用表检测一下接地系统
距离，防止雷电反击或雷电感应作用对电焊机或人员造成伤害。
5、电焊机接地线要用质量好的，不低于16平方的电缆线。
扩张资料：
1、电焊机是利用正负两极在瞬间短路时产生的高温电弧来熔化电焊条上的焊料和被焊材料，使被接触物相结合的目的。
其结构十分简单，就是一个大功率的变压器。
2、电焊机一般按输出电源种类可分为两种，一种是交流电源、一种是直流电源。
他们利用电感的原理，电感量在接通和断开时会产生巨大的电压变化，利用正负两极在瞬间短路时产生的高压电弧来熔化电焊条上的焊料，来使它们达到原子结合的目的。
3、接地线就是直接连接地球的线，也可以称为安全回路线，危险时它就把高压直接转嫁给地球，算是一根生命线。
在电力系统中接地线：是为了在已停电的设备和线路上意外地出现电压时保证工作人员的重要工具。
按部颁规定，接地线必须是25mm2以上裸铜软线制成。
4、电焊机优点：电焊机使用电能源，将电能瞬间转换为热能，电焊机很普遍，电焊机适合在干燥的环境下工作，不需要太多要求，因体积小巧，操作简单，使用方便，速度较快，焊接后焊缝结实等优点广泛用于各个领域。
电焊机接地规范
电焊机接地规范 Final revision by standardization team on December 10, 2020.
电焊机接地线接地要求
1、接地导线应大于4mm2，采用铜芯多股软线。
2、多台电焊机不得串联共用同一根接地线。
3、不得在易燃易爆气体、液体、蒸汽等金属管道上做接地。
4、电焊机短接地线必须接到电焊机专用接地接线端子上。
5、电焊机在土地面作业，使用长度500mm直径12mm圆钢或螺纹钢插入地下不少于
300mm，接地线用螺栓固定在螺纹钢或圆钢上。
6、电焊机在罐区、装置框架、水泥地面处作业，使用螺栓或U型卡等专用固定用具连接到钢框架或设备接地扁铁上，保证接地效果。
2012年10月24日。

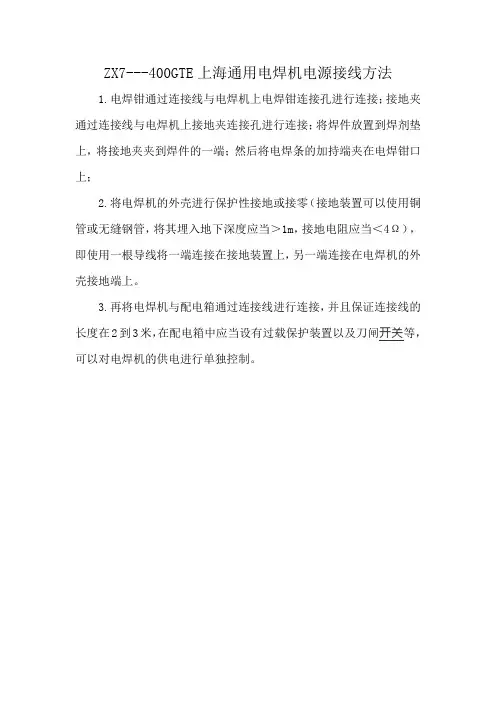

ZX7---400GTE上海通用电焊机电源接线方法
ZX7---400GTE上海通用电焊机电源接线方法
1.电焊钳通过连接线与电焊机上电焊钳连接孔进行连接；接地夹通过连接线与电焊机上接地夹连接孔进行连接；将焊件放置到焊剂垫上，将接地夹夹到焊件的一端；然后将电焊条的加持端夹在电焊钳口上；
2.将电焊机的外壳进行保护性接地或接零（接地装置可以使用铜管或无缝钢管，将其埋入地下深度应当＞1m，接地电阻应当＜4Ω），即使用一根导线将一端连接在接地装置上，另一端连接在电焊机的外壳接地端上。
3.再将电焊机与配电箱通过连接线进行连接，并且保证连接线的
长度在2到3米，
可以对电焊机的供电进行单独控制。

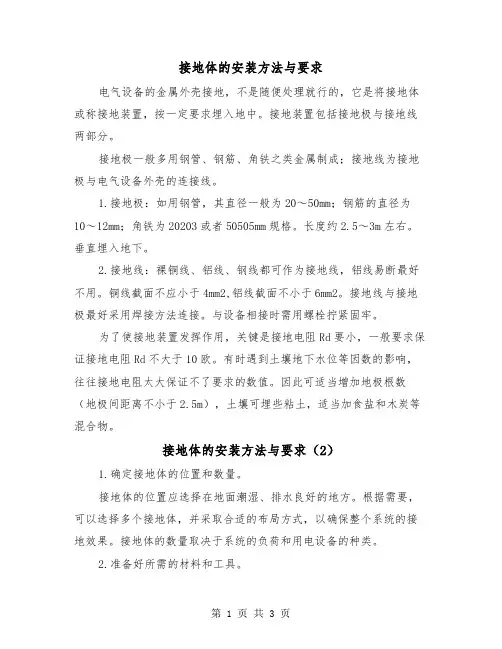

接地体的安装方法与要求（2篇）
接地体的安装方法与要求电气设备的金属外壳接地，不是随便处理就行的，它是将接地体或称接地装置，按一定要求埋入地中。
接地装置包括接地极与接地线两部分。
接地极一般多用钢管、钢筋、角铁之类金属制成；接地线为接地极与电气设备外壳的连接线。
1.接地极：如用钢管，其直径一般为20～50mm；钢筋的直径为10～12mm；角铁为20203或者50505mm规格。
长度约2.5～3m左右。
垂直埋入地下。
2.接地线：裸铜线、铝线、钢线都可作为接地线，铝线易断最好不用。
铜线截面不应小于4mm2,铝线截面不小于6mm2。
接地线与接地极最好采用焊接方法连接。
与设备相接时需用螺栓拧紧固牢。
为了使接地装置发挥作用，关键是接地电阻Rd要小，一般要求保证接地电阻Rd不大于10欧。
有时遇到土壤地下水位等因数的影响，往往接地电阻太大保证不了要求的数值。
因此可适当增加地极根数（地极间距离不小于2.5m），土壤可埋些粘土，适当加食盐和木炭等混合物。
接地体的安装方法与要求（2）1.确定接地体的位置和数量。
接地体的位置应选择在地面潮湿、排水良好的地方。
根据需要，可以选择多个接地体，并采取合适的布局方式，以确保整个系统的接地效果。
接地体的数量取决于系统的负荷和用电设备的种类。
2.准备好所需的材料和工具。
安装接地体所需的材料包括接地体材质（通常为铜或镀铜钢材）、接地线材、接地夹、电焊机等。
准备好这些材料和工具，以便在安装过程中使用。
3.准备好工地并清理。
在安装接地体之前，必须清理工地周围的杂物和障碍物，确保施工环境整洁。
这是为了方便安装和确保安全。
4.选择合适的接地体。
接地体的类型多种多样，包括垂直接地体、水平接地体、网状接地体等。
根据实际情况，选择合适的接地体进行安装。
5.进行必要的地质勘测。
在安装接地体之前，必须进行必要的地质勘测，了解地下情况和土壤的导电性能。
这对于确定接地体的安装深度和选择接地体的尺寸非常重要。
6.挖掘接地体坑。
根据勘测结果，使用挖掘设备挖掘接地体的坑。
电焊机二级接地保护要求-概述说明以及解释
电焊机二级接地保护要求-概述说明以及解释1.引言1.1 概述电焊机是在工业生产中常见的设备，其工作原理是利用高温电弧将金属焊接在一起。
在电焊过程中，由于高温电弧和高电压的存在，存在着电击、短路、火灾等安全隐患。
为了保障工作人员和设备的安全，对电焊机的接地保护显得尤为重要。
电焊机的二级接地保护是保障人员和设备安全的重要措施之一。
通过正确实施二级接地保护，可以有效地减少因电击、短路等意外事故带来的风险，保障生产环境的安全。
本文将结合实际案例和相关规范，探讨电焊机二级接地保护的定义、重要性和实施方法，旨在提高工作人员对二级接地保护的认识，为电焊机的安全使用提供参考。
json"1.2 文章结构": {"本文主要分为引言、正文和结论三部分。
在引言部分中，将对电焊机二级接地保护的概念进行简单介绍，阐明文章的目的和结构。
在正文部分，将详细阐述电焊机二级接地保护的定义、重要性和实施方法。
最后在结论部分对文章的内容进行总结，探讨其推广意义和未来发展方向。
通过对电焊机二级接地保护要求的全面讨论，旨在提高读者对该领域的认识和理解，促进该技术的应用和推广。
"}1.3 目的本文旨在介绍电焊机二级接地保护的要求，通过对二级接地保护的定义、重要性和实施方法进行详细分析，旨在提高读者对于电焊机二级接地保护的认识，强调其在电焊作业中的重要性和必要性。
通过本文的阐述，读者将了解到如何正确地实施电焊机二级接地保护，从而保障电焊操作的安全性和可靠性。
同时，本文也旨在引起读者对于电气安全问题的重视，提高电焊工作者的安全意识和操作规范，确保工作环境的安全和稳定。
最终达到减少事故发生，保护人身财产安全的目的。
2.正文2.1 电焊机二级接地保护的定义电焊机二级接地保护是指在电焊机设备接地系统中设置一个额外的保护措施，以提高设备和人员的安全性。
在焊接过程中，由于电流较大，如果接地系统不完善或者存在故障，就可能导致电击伤害或者设备损坏。
焊机保护性接地或接零安全技术条件
焊机保护性接地或接零安全技术条件
⑴所有交流焊机、旋转式直流电焊机和焊接整流器的外壳，均必须装设保护性接地或接零装置。
（2）焊机的接地装置可用铜棒或无缝钢管作接地极，打入地里深度不小于1m,接地电阻应小于4Qo
⑶焊机的接地装置可以广泛利用自然接地极，例如铺设于地下的属于本单位独立系统的自来水管或与大地有可靠连接的建筑物的金属结构等，但氧气和乙焕管道以及其他可燃易爆物品的容器和管道严禁作为自然接地极。
⑷自然接地极电阻超过4Q时、应采用人工接地极。
⑸弧焊变压器的二次线圈与焊件相接的一端也必须接地（或接零）。
但二次线圈一端接地或接零时，焊件不应接地或接零。
（6）但凡在有接地或接零装置的焊件上（如机床的部件）进行电焊时，都应将焊件的接地线（或接零线）暂时撤除，焊完后再恢复。
在焊接与大地紧密相连的焊件（如自来水管路、房屋的金属立柱等）时，如果焊件的接地电阻小于4Q,那么应将焊机二次线圈一端的接地线或接零线暂时解开，焊完后再恢复。
总之，变压器二次端与焊件不应同时存在接地或接零装置。
⑺所有电焊设备的接地（或接零）线，不得串联接入接地体或零线干线。
⑻连接接地线或接零线时，应首先将导线接到接地体上或零线干线上，然后将另一端接到电焊设备外壳上；撤除接地线或接零线的顺序那么恰好与此相反，应先将接地（或接零）线从设备外壳上拆下，然后再解除与接地体或接零线干线的连接，不得颠倒顺序。
焊机接线方法
焊机接线方法
焊机是一种常见的电焊设备，它通过电流产生弧光，利用高温熔化焊条和工件
表面，从而实现焊接的目的。
在使用焊机进行焊接时，正确的接线方法是非常重要的，接线不当会导致设备故障甚至危险。
因此，本文将介绍焊机接线的正确方法，希望能够对焊接工作者有所帮助。
首先，我们需要了解焊机的基本组成部分。
焊机通常由电源线、焊接枪、接地
线和电焊机本体组成。
接线时，必须确保每个部分的接线正确，以保证焊接过程的安全和稳定。
接下来，我们来介绍焊机的接线步骤。
首先，将电源线插入电源插座，并确保
插头连接牢固。
接着，将接地线夹在工件上，确保接触良好，防止产生电弧。
然后，将焊接枪的插头插入焊机本体的对应插座，同样要确保插头插紧。
最后，检查各部分接线是否牢固，没有松动或接触不良的情况。
在接线完成后，我们需要注意一些使用过程中的细节。
首先，要定期检查电源
线和接地线是否出现损坏或老化，及时更换以确保安全。
其次，在使用过程中要注意保持焊机周围的环境整洁，避免积尘或异物导致设备故障或短路。
最后，使用完毕后要将焊机断电，并等待其冷却后再进行移动或存放。
总之，正确的焊机接线方法对于焊接工作的安全和效果至关重要。
通过本文的
介绍，希望读者能够掌握正确的焊机接线方法，做到安全、稳定地进行焊接工作。
同时，也希望大家能够在使用焊机时时刻注意安全，避免发生意外。
祝大家工作顺利，安全第一！。
焊接设备的接地保护(三篇)
焊接设备的接地保护一.概述：焊接设备的接地，是保障焊接设备安全、操作人员安全和设备正常运行的必要措施。
可以认为，凡是与电网连接的所有仪器设备都应当接地；凡是电力需要到达的地方，就是接地工程需要作到的地方。
由此可以我们知道，接地工程的广泛性和重要性。
一方面，随着时代的进步，强功能高价值焊接设备的广泛使用，要求提供更加可靠的接地保护；另一方面，微电子技术的推广，使得现代焊接设备要求更低的接地电阻，还往往需要抗干扰。
二.接地的概念：带电导体与大地相接触的现象称为接地。
该定义中隐含了一个事实——导体对大地放电。
那么什么是"地"呢？就是以接地点为圆心，以距离S为半径的半球形以远、0电位的地方，称作电气上的"地"。
如图所示距离S以内为流散电场，场强随S减小而增强。
电场中的电流为扩散电流，电流受到的阻力称流散电阻。
根据经验，一般确认：在干燥的气候条件下S为20m。
在不明确接地点具体数据时，可确认20米及以远处电位为0，显然也就是安全的地方。
在接地点，带电导体与大地电位等于0处的电压称接地电压U0；流入大地的电流称接地短路电流I0；它们的比值称作接地电阻R0，即R0=U0/I0。
如变换为I0xR0=U0，更容易看出，接地电阻R0与接地电压U0成正比关系。
后面讨论的人们建造的接地装置就是将接地电阻R0的值做得尽量小，使接地装置在接地电流I0通过时接地导线与地的接地电压U0尽量低。
而U0就是该点的地电位，地电位U0的升高称之为地电位升。
当某一接地装置建造后，接地电阻R0是一个常数，地电位升U0随着接地电流I0增大而升高。
一.接地的分类和目的：按接地的作用来分类，常用的有以下几种：⑴.保护接地：防止电气设备的外壳带电，保护人员和设备不受损害为保护接地。
⑵.工作接地：保障设备的正常运行需要为工作接地，例如配电变压器低压侧中性点的工作接地。
⑶.过电压（防雷）接地：为了消除电气装置或设备的金属结构免遭过电压损坏的接地。
电焊机搭铁线规定
______________________________________________________________________________________________________________山东寿光巨能金玉米开发有限公司电焊机搭铁安全使用规定1范围规定了电焊机搭铁线的完好标准及使用、管理、检查与考核。
用于规范焊接工作的安全管理。
2、管理职责2.1 检修车间是电焊机使用、管理部门，对电焊机搭铁线的操作、定期检查、检修、检验及采购负责。
2.2 检修车间负责对车间电焊气割人员进行搭铁线安全使用培训和考试。
2.3 生产部负责对检修车间电焊机搭铁线规范管理执行情况进行监督抽查。
3、管理内容及要求3.1 电焊机部件完好要求：3.1.1 电焊机一次线 :1）电焊机外露的带电部分应设有完好的防护（隔离）装置，电焊机一次线裸露接线柱必须有防护罩。
一次线与电机连接点使用插销连接。
2）一次线长度不得大于5m，一次线必须加漏电保护器，漏电保护器保护电流值不大于 10mA;3）电焊机一次线与电焊机连接部位必须使用三芯 (四芯 )铜芯橡胶电线或绝缘良好的多股软铜线 ,必须使用双层绝缘套线；4）电焊机一次线必须保证线缆良好、无破损,以防人员或金属物体与之相接触;5）定期对焊机进行绝缘电阻的测量,焊机一次绕组与外壳间绝缘电阻值不小于 1 兆欧，每月检修车间至少对焊机绝缘电阻摇测一次，且记录齐全。
6）焊机的一次电源线有临时任务需要较长的电源线时，应沿墙或立柱用瓷瓶隔离布设，其高度必须距地面 2.5m 以上，不允许将电源线拖在地面上。
3.1.2 电焊机二次线：裸露接线柱必须有防护罩。
2）电焊机二次线长度不超过30m ，连接接头不得超过 2 个；3）电焊机二次线两端必须连接紧固、良好无松动，无电缆绝缘层破损、老化问题；对出现的二次线烫伤及破损的要第一时间进行绝缘包扎处理；4）电焊机二次线需接长使用时应保证搭接面积，接点处用绝缘胶带包好或使用专用焊接线快插连接；5）电焊机二次绕组与外壳间绝缘电阻值不少于 1 兆欧，每月检修车间至少对焊机绝缘电阻摇测一次，且记录齐全。
施工现场 电焊机是否需要重复接地
电焊机是否需要重复接地，很多现场都会遇到这个问题。
然而规范里，并没有解释清楚。
1，如果利用导线将焊机外壳与大地连接起来，外壳漏电时，外壳与大地形成一条良好的电流通路，当人碰到外壳时，相对电压就可大为降低，就可以达到防止触电的目的，所以电焊机外壳需要接地。
下面说明如何做这个接地：
2，如果电源线路（开关箱至电焊机）有可靠接地线，将把开关箱的保护接零PE线接在电焊机外壳后面的接地螺丝上，电焊机外壳可靠接地就可以了，此时电焊机不需要重复接地。
相关要求见：JGJ46-2005《施工现场临时用电安全技术规范》
下图是一个实际图例展示：
3, 配电箱采用的是三相五线制，每一接地装置的接地线应采用2根及以上导体，在不同点与接地体做电气连接。
不得采用铝导体做接地体或地下接地线。
垂直接地体宜采用角钢、钢管或光面圆钢，不得采用螺纹钢。
其它相关介绍：
TT系统中，用电设备外壳的就近直接接地叫做“保护接地”！
TN系统中，用电设备外壳接PEN线或PE线都叫做“保护接零”！
当然，目前用电设备外壳接PEN线的TN-C型式基本已经不被推崇了。
电焊机接地规范
电焊机接地规范标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]
电焊机接地线接地要求
1、接地导线应大于4mm2，采用铜芯多股软线。
2、多台电焊机不得串联共用同一根接地线。
3、不得在易燃易爆气体、液体、蒸汽等金属管道上做接地。
4、电焊机短接地线必须接到电焊机专用接地接线端子上。
5、电焊机在土地面作业，使用长度500mm直径12mm圆钢或螺纹钢插入地下不少于
300mm，接地线用螺栓固定在螺纹钢或圆钢上。
6、电焊机在罐区、装置框架、水泥地面处作业，使用螺栓或U型卡等专用固定用具连接到钢框架或设备接地扁铁上，保证接地效果。
2012年10月24日。
