电焊机接地规范
施工现场 电焊机是否需要重复接地
电焊机是否需要重复接地，很多现场都会遇到这个问题。
然而规范里，并没有解释清楚。
1，如果利用导线将焊机外壳与大地连接起来，外壳漏电时，外壳与大地形成一条良好的电流通路，当人碰到外壳时，相对电压就可大为降低，就可以达到防止触电的目的，所以电焊机外壳需要接地。
下面说明如何做这个接地：
2，如果电源线路（开关箱至电焊机）有可靠接地线，将把开关箱的保护接零PE线接在电焊机外壳后面的接地螺丝上，电焊机外壳可靠接地就可以了，此时电焊机不需要重复接地。
相关要求见：JGJ46-2005《施工现场临时用电安全技术规范》
下图是一个实际图例展示：
3, 配电箱采用的是三相五线制，每一接地装置的接地线应采用2根及以上导体，在不同点与接地体做电气连接。
不得采用铝导体做接地体或地下接地线。
垂直接地体宜采用角钢、钢管或光面圆钢，不得采用螺纹钢。
其它相关介绍：
TT系统中，用电设备外壳的就近直接接地叫做“保护接地”！
TN系统中，用电设备外壳接PEN线或PE线都叫做“保护接零”！
当然，目前用电设备外壳接PEN线的TN-C型式基本已经不被推崇了。
电焊机搭铁线规定(一)2024
电焊机搭铁线规定（一）引言概述：电焊机搭铁线规定（一）的目的是为了确保电焊操作的安全和有效性。
本文将阐述电焊机搭铁线的规定，包括接地规定、电焊机和接地装置的选取、搭铁线的使用和保养等相关内容。
正文：1. 接地规定a. 电焊机的接地应符合国家相关标准要求，确保接地导线的可靠性；b. 接地导线的长度应根据工作场所的具体情况确定，一般不得超过规定长度；c. 接地导线的截面积应符合规定标准，低电阻能够有效地保证接地的可靠性。
2. 电焊机和接地装置的选取a. 选择适合焊接任务的电焊机，确保其满足工作场所的电流和电压要求；b. 选取合适的接地装置，确保其与电焊机设备的配套性能良好；c. 检查接地装置的绝缘材料和绝缘性能，确保其符合相关标准。
3. 搭铁线的使用a. 使用搭铁线前应仔细检查其是否存在损坏或断线的情况，确保使用安全；b. 搭铁线应固定在焊接工具或工件上，确保与电焊机设备连接可靠；c. 搭铁线的长度应适当，过长或过短都会影响焊接效果和安全性。
4. 搭铁线的保养a. 定期清洁和检查搭铁线，清除锈蚀或污垢，确保导电性能良好；b. 检查搭铁线的绝缘层是否完好，如有损坏应及时更换；c. 存放搭铁线时应避免与其他金属材料接触，防止导电不良的情况发生。
5. 安全意识培养a. 培养焊工良好的安全意识，强调使用电焊机搭铁线时的操作步骤和安全注意事项；b. 提倡定期进行安全培训和考核，加强焊工对电焊机搭铁线规定的理解和落实；c. 加强工作场所的安全管理，确保电焊机搭铁线的规定得到有效执行。
总结：电焊机搭铁线规定（一）的实施能够确保焊接作业的安全性和有效性。
合理选取和使用接地装置、搭铁线的注意事项以及定期的检查和保养都是保证焊接操作质量的重要环节。
同时，加强焊工的安全意识培养和严格的工作场所安全管理也是保障电焊作业的必要措施。
通过遵守电焊机搭铁线规定，我们能够有效预防电焊作业中的安全事故并提高工作效率。
电焊机接地规范
电焊机接地线接地要求
1、接地导线应大于4mm2,采用铜芯多股软线;
2、多台电焊机不得串联共用同一根接地线;
3、不得在易燃易爆气体、液体、蒸汽等金属管道上做接地;
4、电焊机短接地线必须接到电焊机专用接地接线端子上;
5、电焊机在土地面作业,使用长度500mm直径12mm圆钢或螺纹钢插入地下不少于300mm,接地线用螺栓固定在螺纹钢或圆钢上;
6、电焊机在罐区、装置框架、水泥地面处作业,使用螺栓或U型卡等专用固定用具连接到钢框架或设备接地扁铁上,保证接地效果;
2012年10月24日。
电焊机二级接地保护要求-概述说明以及解释
电焊机二级接地保护要求-概述说明以及解释1.引言1.1 概述电焊机是在工业生产中常见的设备，其工作原理是利用高温电弧将金属焊接在一起。
在电焊过程中，由于高温电弧和高电压的存在，存在着电击、短路、火灾等安全隐患。
为了保障工作人员和设备的安全，对电焊机的接地保护显得尤为重要。
电焊机的二级接地保护是保障人员和设备安全的重要措施之一。
通过正确实施二级接地保护，可以有效地减少因电击、短路等意外事故带来的风险，保障生产环境的安全。
本文将结合实际案例和相关规范，探讨电焊机二级接地保护的定义、重要性和实施方法，旨在提高工作人员对二级接地保护的认识，为电焊机的安全使用提供参考。
json"1.2 文章结构": {"本文主要分为引言、正文和结论三部分。
在引言部分中，将对电焊机二级接地保护的概念进行简单介绍，阐明文章的目的和结构。
在正文部分，将详细阐述电焊机二级接地保护的定义、重要性和实施方法。
最后在结论部分对文章的内容进行总结，探讨其推广意义和未来发展方向。
通过对电焊机二级接地保护要求的全面讨论，旨在提高读者对该领域的认识和理解，促进该技术的应用和推广。
"}1.3 目的本文旨在介绍电焊机二级接地保护的要求，通过对二级接地保护的定义、重要性和实施方法进行详细分析，旨在提高读者对于电焊机二级接地保护的认识，强调其在电焊作业中的重要性和必要性。
通过本文的阐述，读者将了解到如何正确地实施电焊机二级接地保护，从而保障电焊操作的安全性和可靠性。
同时，本文也旨在引起读者对于电气安全问题的重视，提高电焊工作者的安全意识和操作规范，确保工作环境的安全和稳定。
最终达到减少事故发生，保护人身财产安全的目的。
2.正文2.1 电焊机二级接地保护的定义电焊机二级接地保护是指在电焊机设备接地系统中设置一个额外的保护措施，以提高设备和人员的安全性。
在焊接过程中，由于电流较大，如果接地系统不完善或者存在故障，就可能导致电击伤害或者设备损坏。

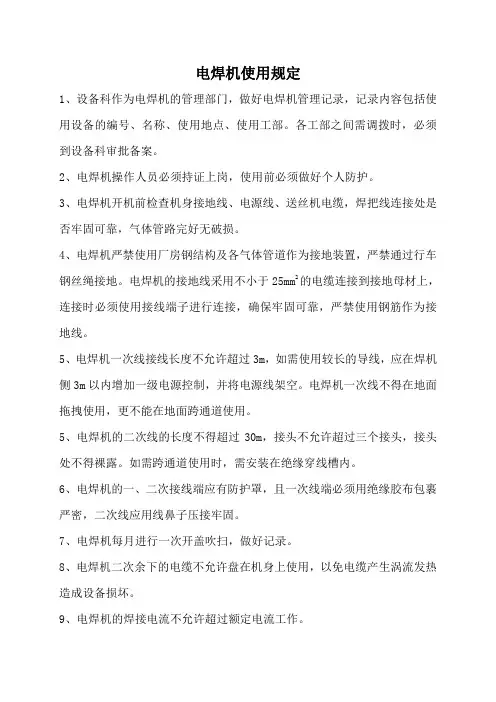

电焊机使用规定
电焊机使用规定1、设备科作为电焊机的管理部门，做好电焊机管理记录，记录内容包括使用设备的编号、名称、使用地点、使用工部。
各工部之间需调拨时，必须到设备科审批备案。
2、电焊机操作人员必须持证上岗，使用前必须做好个人防护。
3、电焊机开机前检查机身接地线、电源线、送丝机电缆，焊把线连接处是否牢固可靠，气体管路完好无破损。
4、电焊机严禁使用厂房钢结构及各气体管道作为接地装置，严禁通过行车钢丝绳接地。
电焊机的接地线采用不小于25mm2的电缆连接到接地母材上，连接时必须使用接线端子进行连接，确保牢固可靠，严禁使用钢筋作为接地线。
5、电焊机一次线接线长度不允许超过3m，如需使用较长的导线，应在焊机侧3m以内增加一级电源控制，并将电源线架空。
电焊机一次线不得在地面拖拽使用，更不能在地面跨通道使用。
5、电焊机的二次线的长度不得超过30m，接头不允许超过三个接头，接头处不得裸露。
如需跨通道使用时，需安装在绝缘穿线槽内。
6、电焊机的一、二次接线端应有防护罩，且一次线端必须用绝缘胶布包裹严密，二次线应用线鼻子压接牢固。
7、电焊机每月进行一次开盖吹扫，做好记录。
8、电焊机二次余下的电缆不允许盘在机身上使用，以免电缆产生涡流发热造成设备损坏。
9、电焊机的焊接电流不允许超过额定电流工作。
10、气保焊机和碳弧气刨机使用的管道、气带严禁漏气，气刨机手柄必须安装阀门，不工作时关闭阀门。
11、电焊机变压器一、二次绕组，绕组与外壳之间绝缘电阻值不应小于1兆欧，机修每半年对电焊机绝缘电阻检测一次，做好检测记录。
12、电焊机的焊钳应保证绝缘良好，手柄隔热层完整，焊钳与导线应连接可靠。
13、移动电焊机时，应切断电源，不得用拖拉电缆的方法移动电焊机。
焊接过程中遇到停电时，应立即切断电源。
14、各电焊机用仪器、仪表必须定期检验，确保在有效期，超期或者损坏时严禁使用。
15、焊接作业完成后，应立即切断总电源及气源，关闭电焊机。
16、外包队伍使用分厂电焊机时必须严格按上述规定使用，同时清铲工部需到设备科进行备案。
电焊机接地线安装规范
电焊机接地线装置规范之南宫帮珍创作
古汉山矿机电运输科
电焊机接地线装置规范
一、适用范围
本规范适用于古汉山矿所有使用的电焊机.
二、编制依据标准
《煤矿平安规程》（2010）
《电力设备接地设计技术规程》（1976）
《GB9448-88 焊接与切割平安》（1988）
三、总则
1、所有电焊机都必需使用合格的接地线.
2、电焊机接地线采纳截面不低于25mm2的绝缘铜线制作.
3、接地线的连接部位不能有锈蚀或污物, 螺栓、螺母必需有足够的紧固, 在有振动的工作场所应使用弹簧垫圈防止松动.
4、接地线禁绝接在易燃、易爆和带有热源的物体上, 也不能接在管道、机械设备和建筑物的金属结构及轨道上.
四、接地线制作装置技术标准
1、固定地址使用的电焊机
(1)接地线一端连接在电焊机外壳的接地螺栓上, 另一端连接在接地母线上, 当安排电焊机的地址没有装设接地母线时, 也可将接地线接到自力接地系统的接地端子上.
(2)必需经常检查接地装置各连接部位的紧固情况, 并按期检测接地系统的电气性能, 接地电阻值不得年夜于2Ω.
(3)当有多台电焊机在同一作业场所使用时, 各台电焊机的接地线必需并联接在接地母线或自力接地端子上, 严禁串接.
(4)接地线的装设必需与附近的防雷接地网有足够的平安距离, 防止因雷电反击或雷电感应作用对电焊机或人员造成伤害.
2、非固定地址使用的电焊机
(1)非固定地址使用的电焊机必需采纳自力接地系统的接地端子, 接地端子连接在接地线上, 连接紧固、无锈蚀.
(2)接地端子必需装设在导电性良好的地址, 电焊机使用前必需检测接地系统的接地电阻.
(3)当电焊机在井下使用时, 接地线应装设在水沟等湿润地址, 严禁接到轨道、管线上.。
焊机保护性接地或接零安全技术条件
焊机保护性接地或接零安全技术条件
⑴所有交流焊机、旋转式直流电焊机和焊接整流器的外壳，均必须装设保护性接地或接零装置。
（2）焊机的接地装置可用铜棒或无缝钢管作接地极，打入地里深度不小于1m,接地电阻应小于4Qo
⑶焊机的接地装置可以广泛利用自然接地极，例如铺设于地下的属于本单位独立系统的自来水管或与大地有可靠连接的建筑物的金属结构等，但氧气和乙焕管道以及其他可燃易爆物品的容器和管道严禁作为自然接地极。
⑷自然接地极电阻超过4Q时、应采用人工接地极。
⑸弧焊变压器的二次线圈与焊件相接的一端也必须接地（或接零）。
但二次线圈一端接地或接零时，焊件不应接地或接零。
（6）但凡在有接地或接零装置的焊件上（如机床的部件）进行电焊时，都应将焊件的接地线（或接零线）暂时撤除，焊完后再恢复。
在焊接与大地紧密相连的焊件（如自来水管路、房屋的金属立柱等）时，如果焊件的接地电阻小于4Q,那么应将焊机二次线圈一端的接地线或接零线暂时解开，焊完后再恢复。
总之，变压器二次端与焊件不应同时存在接地或接零装置。
⑺所有电焊设备的接地（或接零）线，不得串联接入接地体或零线干线。
⑻连接接地线或接零线时，应首先将导线接到接地体上或零线干线上，然后将另一端接到电焊设备外壳上；撤除接地线或接零线的顺序那么恰好与此相反，应先将接地（或接零）线从设备外壳上拆下，然后再解除与接地体或接零线干线的连接，不得颠倒顺序。
电焊机接地线安装规范
电焊机接地线安装规范
一、适用范围
本规范适用于古汉山矿所有使用的电焊机。
二、编制依据标准
《煤矿安全规程》（2010）
《电力设备接地设计技术规程》（1976）
《GB9448-88 焊接与切割安全》（1988）
三、总则
1、所有电焊机都必须使用合格的接地线。
2、电焊机接地线采用截面不低于25mm2的绝缘铜线制作。
3、接地线的连接部位不能有锈蚀或污物，螺栓、螺母必须有足够的紧固，在有振动的工作场所应使用弹簧垫圈防止松动。
4、接地线不准接在易燃、易爆和带有热源的物体上，也不能接在管道、机械设备和建筑物的金属结构及轨道上。
四、接地线制作安装技术标准
1、固定地点使用的电焊机
(1)接地线一端连接在电焊机外壳的接地螺栓上，另一端连接在接地母线上，当安放电焊机的地点没有装设接地母线时，也可将接地线接到独立接地系统的接地端子上。
(2)必须经常检查接地装置各连接部位的紧固情况，并定期检测
接地系统的电气性能，接地电阻值不得大于2Ω。
(3)当有多台电焊机在同一作业场所使用时，各台电焊机的接地线必须并联接在接地母线或独立接地端子上，严禁串接。
(4)接地线的装设必须与附近的防雷接地网有足够的安全距离，防止因雷电反击或雷电感应作用对电焊机或人员造成伤害。
2、非固定地点使用的电焊机
(1)非固定地点使用的电焊机必须采用独立接地系统的接地端子，接地端子连接在接地线上，连接紧固、无锈蚀。
(2)接地端子必须装设在导电性良好的地点，电焊机使用前必须检测接地系统的接地电阻。
(3)当电焊机在井下使用时，接地线应装设在水沟等潮湿地点，严禁接到轨道、管线上。
