桥梁工程-桥梁基本知识
桥梁工程施工专业知识点(3篇)
第1篇一、桥梁工程施工概述桥梁工程施工是指按照桥梁设计图纸，利用各种施工技术和方法，将桥梁从图纸变为实物的过程。
桥梁工程施工专业知识点主要包括以下几个方面：1. 桥梁工程基本概念桥梁工程是指建造桥梁的工程技术，主要包括桥梁设计、施工、监理、运营和维护等环节。
2. 桥梁工程分类桥梁工程按结构形式可分为：梁桥、拱桥、斜拉桥、悬索桥等；按用途可分为：公路桥、铁路桥、城市桥梁、人行桥等。
3. 桥梁工程施工工艺桥梁工程施工工艺主要包括：基础工程、下部结构工程、上部结构工程、桥面系工程、附属工程等。
二、桥梁工程基础施工1. 地质勘探与测量桥梁工程施工前，需对桥位处进行地质勘探和测量，了解地质条件、地形地貌、水文地质等情况，为桥梁设计提供依据。
2. 基础类型桥梁基础类型有：桩基础、浅基础、深基础等。
桩基础适用于地质条件较差、软土地基等；浅基础适用于地质条件较好、荷载较小的桥梁；深基础适用于地质条件较差、荷载较大的桥梁。
3. 基础施工方法桩基础施工方法有：钻孔灌注桩、挖孔桩、预制桩等；浅基础施工方法有：明挖基础、地下连续墙等；深基础施工方法有：地下连续墙、大直径桩等。
三、桥梁工程下部结构施工1. 桥墩类型桥墩类型有：实体墩、空心墩、双柱墩、框架墩等。
2. 桥墩施工方法桥墩施工方法有：现浇混凝土施工、预制构件安装施工等。
3. 桥台类型桥台类型有：重力式桥台、框架式桥台、斜坡式桥台等。
4. 桥台施工方法桥台施工方法有：现浇混凝土施工、预制构件安装施工等。
四、桥梁工程上部结构施工1. 主梁类型主梁类型有：简支梁、连续梁、悬臂梁等。
2. 主梁施工方法主梁施工方法有：预制构件安装施工、现浇混凝土施工等。
3. 桥面板类型桥面板类型有：预制桥面板、现浇桥面板等。
4. 桥面板施工方法桥面板施工方法有：预制构件安装施工、现浇混凝土施工等。
五、桥梁工程桥面系施工1. 桥面铺装类型桥面铺装类型有：沥青混凝土铺装、水泥混凝土铺装等。
2. 桥面铺装施工方法桥面铺装施工方法有：沥青混凝土铺装、水泥混凝土铺装等。
桥梁工程知识点ppt课件
•净跨径l0； •总跨径：l=l1 + l2 + l3
•计算跨径；•桥下净空高度； •建筑高度；•标准跨径：
•净矢高；•计算矢高：•矢跨比；
梁式桥的纵向布置 拱式桥
•纵断面设计
确定桥梁的总跨径、桥梁的分孔、 桥道的标高、标上和桥头引道的纵坡 以及基础的埋置深度等。
(1)桥梁总跨径的确定 对于一般跨河桥梁，总跨径可参
(2)拱式桥：
承重结构：拱(拱圈或拱肋)； 受力特征：在竖直荷载作用下， 支座有竖直反力和水平反力(推力)；
桥跨结构受力： 与同跨径的梁相比， 拱的弯矩和变形较小， 以受压为主；
建筑材料用抗压能力强的圬工材料 (如砖、石、混疑土)和钢筋混凝土； 形式：三铰拱，两铰拱，无铰拱。
(3)刚架桥：
显著特点：是桥跨结构(梁或板)和 墩台连接成一整体；
③具有贴式防水层的水泥混凝土或 沥青混凝土铺装
贴式防水层铺装
在防水程度要求高，或在桥面板位 于结构受拉区而可能出现裂纹的桥梁上， 需做贴式防水层。该层设在低标号混凝 土排水三角垫层上面，再铺保护层。
装配式梁式桥，宜在接缝处的混凝土 铺装层内或保护层内设置一层(3~6)的 钢筋网。
(2)桥面纵横坡
常用泄水管的型式：
金 属
①金属泄水管：
泄
适用于具有贴式防
水 管
水层的铺装结构。
钢
②钢筋混凝土泄水管：
筋
适用于不设专门防
混 凝
水层而采用防水混凝土
土
泄
的铺装构造上。
水
管
3、桥面伸缩缝
(1)原因： (2)设置：两梁端间以及梁端与桥 台背墙间设置。 (3)作用：保证梁能自由变形；车 辆在设缝处能平顺地通过；防止雨水、 垃圾泥土等渗入而阻塞。
桥梁工程复习资料
【桥梁的基本组成】：上部结构，下部结构，支座附属设施。
【上部结构】是在线路中断时跨越障碍的主要承重结构，是桥梁支座以上跨越桥孔的总称。
【下部结构】包括：桥墩桥台基础。
【桥梁的基本附属设施】：桥面系，伸缩缝，桥梁与路堤衔接处的桥头搭板和锥形护坡。
【净跨径】：对于设支座的桥梁，为相邻两墩，台身顶内缘之间的水平净矩，不设支座的桥梁为上下部结构相交处内缘间的水平净距。
【总跨径】：是多孔桥梁中各孔净跨径的总和，反映了桥下宣泄洪水的能力，【计算跨径】对于设支座的桥梁，为相邻支座中心的水平距离，不设支座的桥梁为上下部结构的相交面之中心间的水平距离。
【标准跨径】对于梁式桥板式桥以两桥墩中线之间桥中心线长或桥墩中线与桥台台背前缘线之间桥中心线为准，拱式桥涵洞以净跨径为准。
【桥梁全长】：对有桥台的桥梁为两岸桥台翼墙尾端间的距离，对于无桥台，桥面系行车道长度。
【桥梁净空】：是为满足通航的需要和保证桥梁安全，而对上部结构底缘以下规定的空间界限。
【桥梁建筑高度】上部结构底缘至桥面顶面的距离，线路定线中所确定的桥面高程，与通航净空界限顶部高程之差，称为容许建筑高度。
【桥面的平面设计】桥梁的设计首先要确定桥位，按照规定，小桥涵洞的位置与线性一般复合路线的总走向，为满足水纹线路弯道等要求，可设计斜桥和弯桥，对于公路上特大桥，大中桥桥位，原则上应服从路线走向，桥路综合考虑，尽量选择在河道顺直，水流稳定，地质良好的河段上。
【桥梁纵断面设计】包括确定桥梁的总跨径，桥梁的分孔，桥道的高程，桥上和桥头引道的纵坡以及基础的埋置深度。
【桥梁横断面设计】:主要取决于桥面的宽度和不同桥垮结构横截面的形式，桥面宽度决定于，行车和行人的交通需要。
为保证桥梁的服务水平，桥面宽度应当与所在路线的路基宽度保持一致。
【永久作用】:是指结构在使用期间其量值不随时间变化或其变化值与平均值相比，可以忽略不计的作用，包括结构重力，预加应力，土的重力，土层压力，混凝土收缩徐变作用，水的浮力和基础变位作用七种。
桥梁工程基本知识
桥梁工程基本知识嘿，咱今儿就来唠唠桥梁工程基本知识这档子事儿。
你说这桥梁啊，那可真是了不起的玩意儿！就好像是连接两个世界的神奇通道。
你想想，没有桥的时候，那两边的人就只能干瞪眼，望着对岸叹气。
有了桥呢，嘿，就可以大摇大摆地走过去了，多方便！这桥梁的种类那可多了去了。
有石桥，那可是老祖宗留下来的宝贝，坚固得很呢，就像个倔强的老头儿，任你风吹雨打，它就是稳稳当当的。
还有木桥，带着点质朴的感觉，走在上面嘎吱嘎吱响，仿佛在给你讲过去的故事。
再说说那现代化的钢铁桥，哇，那真是充满了力量感，像个钢铁巨人一样横跨在江河之上。
建桥可不是个简单事儿啊！那得考虑好多因素呢。
比如说这河水的流量啊，要是没搞清楚，万一洪水来了，桥不就被冲走啦？还有这地质条件，要是下面的地基不牢固，那桥还不得摇摇晃晃的，谁敢走啊？这就好比你盖房子，根基不牢，那房子不就容易塌嘛！你看那桥的桥墩，那可是顶梁柱啊！就像人的腿一样，支撑着整个桥的重量。
要是桥墩出了问题，那整座桥可就危险喽！还有那桥面，得平整吧，总不能让人走在上面像在坐过山车一样吧？这桥面的材料也有讲究呢，要耐用，要能承受得住车辆和行人的来来往往。
再说说这桥的设计，那可得有创意啊！不能随大流，得有自己的特色。
有的桥设计得特别漂亮，就像一件艺术品一样，让人看了就心情愉悦。
这就跟人穿衣服一样，得穿出自己的风格，才能吸引人眼球嘛！而且啊，建桥的人那可都是了不起的英雄！他们要在各种艰苦的环境下工作，风吹日晒的，多辛苦啊！他们用自己的汗水和智慧，建造出了这些让我们通行无阻的桥梁。
咱可得好好感谢他们，没有他们，咱哪能这么方便地过河过桥啊！咱平时走在桥上的时候，也得有点爱护的意识。
别乱丢垃圾，别乱涂乱画的，要把桥当成咱自己家一样爱护。
你想想，要是你自己家被人弄得脏兮兮的，你心里能好受吗？总之，这桥梁工程啊，可真是一门大学问。
它让我们的生活变得更加便捷，让世界变得更加紧密。
咱可得好好了解了解它，珍惜这些伟大的成果！。

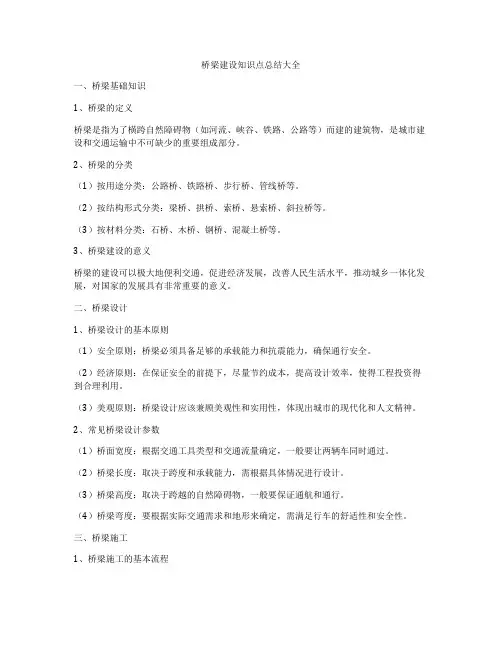

桥梁建设知识点总结大全
桥梁建设知识点总结大全一、桥梁基础知识1、桥梁的定义桥梁是指为了横跨自然障碍物（如河流、峡谷、铁路、公路等）而建的建筑物，是城市建设和交通运输中不可缺少的重要组成部分。
2、桥梁的分类（1）按用途分类：公路桥、铁路桥、步行桥、管线桥等。
（2）按结构形式分类：梁桥、拱桥、索桥、悬索桥、斜拉桥等。
（3）按材料分类：石桥、木桥、钢桥、混凝土桥等。
3、桥梁建设的意义桥梁的建设可以极大地便利交通，促进经济发展，改善人民生活水平，推动城乡一体化发展，对国家的发展具有非常重要的意义。
二、桥梁设计1、桥梁设计的基本原则（1）安全原则：桥梁必须具备足够的承载能力和抗震能力，确保通行安全。
（2）经济原则：在保证安全的前提下，尽量节约成本，提高设计效率，使得工程投资得到合理利用。
（3）美观原则：桥梁设计应该兼顾美观性和实用性，体现出城市的现代化和人文精神。
2、常见桥梁设计参数（1）桥面宽度：根据交通工具类型和交通流量确定，一般要让两辆车同时通过。
（2）桥梁长度：取决于跨度和承载能力，需根据具体情况进行设计。
（3）桥梁高度：取决于跨越的自然障碍物，一般要保证通航和通行。
（4）桥梁弯度：要根据实际交通需求和地形来确定，需满足行车的舒适性和安全性。
三、桥梁施工1、桥梁施工的基本流程桥梁施工一般包括前期准备、地基处理、主体结构施工、桥面铺装等步骤。
具体流程可根据桥梁的类型和规模进行调整。
2、桥梁施工的关键环节（1）地基处理：包括地基加固、挖土、填土等步骤，需要加强地基的承载能力。
（2）主体结构施工：包括桥墩、墩台、梁柱、拱圈等主体结构的施工，需要保证结构的稳定和安全。
（3）桥面铺装：包括沥青铺装、钢筋混凝土浇筑等，需要保证桥面的平整度和耐久性。
四、桥梁养护1、桥梁养护的意义桥梁养护是指对桥梁进行定期维护和修复，保证桥梁的安全和可靠运行，延长其使用寿命。
2、桥梁养护的内容（1）桥梁清洁：清除桥梁表面的积尘和杂物，保持桥面的平整和清洁。
桥梁工程复习资料整理
1.桥跨结构是在线路中断时跨越障碍的主要承重结构.2.桥墩和桥台是支承桥跨结构并将恒载和车辆等活载传至地基的建筑物.3.支座：一座桥梁中在桥跨结构与桥墩或桥台的支承处所设置的传力装置，称为支座，它不仅要传递很大的荷载,并且要保证桥跨结构能产生一定的变位。
桥墩、桥台、支座传递方式：将上部结构的荷载传递到基础中去,挡住路堤的土，保证桥梁的温差伸缩.4.净跨径:对于梁式桥是指设计洪水位上相邻两个桥墩（或桥台）之间的净距；对于拱式桥是指每孔拱跨两个拱脚截面最低点之间的水平距离。
5.计算跨径：对于具有支座的桥梁，是指桥跨结构相邻两个支座中心之间的距离;对于拱式桥,指两相邻拱脚截面形心点之间的水平距离.6.桥梁全长:桥梁两端两个桥台的侧墙或八字墙后端点之间的距离7.桥梁高度:是指桥面与低水位之间的高差或为桥面与桥下线路路面之间的距离。
8.总跨径:指多孔桥梁中各孔净跨径的总和,它反映了桥下宣泄洪水的能力.9.桥下净空高度：是设计洪水位或计算通航水位至桥跨结构最下缘之间的距离.10.建筑高度：是桥上行车路面(或轨顶）高程至桥跨结构最下缘之间的距离。
11.净矢高：是从拱顶截面下缘至相邻两拱脚截面下缘最低点之连线的垂直距离。
12.计算矢高：是从拱顶截面形心至相邻两拱脚截面形心之连线的垂直距离。
13.矢跨比：是拱桥中拱圈（或拱肋）的计算矢高f与计算跨径l之比（f/l），也称拱矢度.14.标准跨径:梁式桥,指两相邻桥墩中线之间的距离,或墩中线至桥台台背前缘之间的距离；对拱桥式为净跨径。
15.结构工程上的受力构件，总离不开拉、压和弯三种主要受力方式。
由基本构件所组成的各种结构物，在力学上也归结为梁式、拱式和悬吊式三种基本体系以及它们之间的各种组合.16.1）按结构体系划分：梁式桥——主梁受弯；拱式桥——主拱受压；刚架桥——构件受弯压；悬索桥——缆索受拉;斜拉桥-—缆索受拉；组合体系桥梁—-几种受力的组合2) 按桥梁用途来划分：公路桥、铁路桥、公路铁路两用桥、农桥、人行桥、运水桥（渡槽)、其它专用桥梁（如通过管路、电缆等)3)按材料来划分:木桥、钢桥、圬工桥（包括砖、石、混凝土桥）、钢筋混凝土桥、预应力钢筋混凝土桥、钢桥和木桥等4）按跨径大小分类：特大桥、大桥、中桥、小桥5）按跨越障碍的性质，可分为跨河桥、跨线桥（立体交叉)、高架桥和栈桥17.桥梁涵洞分类:特大桥、大桥、中桥、小桥、涵洞;按上部结构的行车道位置，分为上承式桥、下承式桥和中承式桥.18.桥梁总体规划原则根据所设计桥梁的使用任务、性质和所在线路的远景发展需要，按适用、经济、安全、美观的原则进行的规划设计.1、）使用上的要求：结构功能、要有足够的承载能力，畅通、舒适、安全、未来需要2、）经济上的要求：考虑建设时的费用、养护费用、经久耐用以及拆除的费用3、）结构尺寸和构造上的要求：在制造、运输、安装、使用过程中具有足够的强度、刚度、稳定性、耐久性4、）施工上的要求：桥梁结构应便于制造和架设5、）美观上的要求：优美外形与环境协调，合理的结构造型和良好的比例。
桥梁工程知识点
桥梁工程1，桥梁构成（上部构造）（下部构造）（基础）（附属设施）2，计算跨径（Lo）：桥梁结构两支点间的距离。
3，净跨径（lo）：设计洪水线上相邻两桥墩（或桥台）的水平净距lo称为桥梁的净跨径。
4，总跨径：各孔净跨径的总和称为桥梁的总跨径。
桥梁的总跨径反应排泄洪水的能力。
5，桥梁全长（L）：对于梁式桥而言，桥梁两个桥台侧墙或八字墙尾端的距离。
6，桥梁总长（L1）：两桥台台背前缘间距离L1.7，建筑高度：桥面（或轨定）与桥跨结构最低边缘的高差h。
8，净空高度：设计洪水位或设计通航水位与桥跨结构最下缘的高度H。
9，容许建筑高度：公路或铁路定线中所确定的桥面标高与桥下通航或排洪必需的净空高度之差。
10，桥梁按结构分类（梁式桥）（拱桥）（钢架桥）（缆索承重桥）（组合体系）11，设计三阶段（初步设计）（技术设计）（施工设计）12，初步设计（进一步开展水文勘测工作）（桥式方案比选）（科研项目立项）（施工组织设计）（概算）13，桥梁设计基本原则（实用）（经济）（美观）（安全）14，桥梁体系（梁式体系）（拱式体系）（钢架桥）（组合体系【T形钢构，续钢构】【梁，拱组合体系】【斜拉桥】）梁式桥按静定特性分（简支梁）（悬臂梁）（连续梁）（T行刚构）（连续刚构）15，荷载分类（永久荷载）（可变荷载）（偶然荷载）16，汽车冲击作用：由于荷载的动力作用，使桥梁发生震动而造成内力增加大的现象。
冲击系数（μ）：μ=a/（b+l）。
车桥耦合震动而导致结构内力加大应与桥跨结构自振特性有关。
基频μ=f（f1）17，可变荷载类型（风力）（汽车制动力）（温度影响力）（支座摩阻力，流水压力及冰压力）18，偶然荷载（地震力）（船只或漂浮物撞击力）19，基本组合（承载能力极限状态计算时作用效应组合）（正常使用极限状态【作用短期效应组合】【作用长期效应组合】）20，桥面横破的三种设置形式：（直接设于墩台顶部）（直接设于行车道板上）（将行车道板做成倾斜面而形成横坡）21，桥梁伸缩缝功能：使车辆平稳通过桥面并满足桥面变形。
桥梁工程知识点
桥梁工程知识点定义桥梁工程及其作用桥梁的分类和功能桥梁工程的发展历程桥梁的基本结构类型桥梁的构造要素和组成部分桥梁的荷载及其作用桥梁设计的基本原则桥梁设计的要求和限制条件桥梁设计的安全性和可靠性考虑桥梁施工的基本流程桥梁施工的主要工艺和方法桥梁施工中的安全和质量控制桥梁维护的重要性和目的桥梁维护的方法和技术桥梁管理的组织与运作经典桥梁工程案例介绍桥梁工程案例的设计和施工特点桥梁工程案例的成功经验和教训以上是《桥梁工程知识点》的大纲，涵盖了桥梁工程的重要知识点和主要内容。
详细研究每个知识点，有助于了解桥梁工程的基本原理和实践应用。
桥梁工程是指设计、施工和维护各种类型的桥梁的工程学科。
它涉及到设计、结构、材料、施工、监测和维修等多个方面。
桥梁被广泛应用于道路、铁路、水路和城市规划等交通建设领域。
1.1 桥梁工程的定义桥梁工程是指根据交通运输或其他需要，通过跨越河流、河谷、海湾、公路、铁路、城市街道等地形障碍的建筑物，用于连接交通运输线路，以及保障人们、车辆和货物顺畅安全通行的工程。
1.2 桥梁工程的分类根据结构形式和用途不同，桥梁工程可以分为多种类型，常见的分类方法包括：按结构形式：梁桥、拱桥、悬索桥、斜拉桥等。
按用途：公路桥、铁路桥、步行桥、管道桥、特种桥等。
按材料：石桥、木桥、钢桥、混凝土桥等。
1.3 桥梁工程在交通建设中的重要性桥梁工程是交通建设中非常重要的一部分。
它能够实现跨越自然障碍，解决交通线路的通行问题，促进交通运输的发展。
桥梁的设计和建设质量直接关系到交通安全和沿线地区的经济发展。
因此，桥梁工程在城市规划和基础设施建设中起着至关重要的作用。
本部分将讲解桥梁设计的基本原理、设计要素和构造方法。
包括桥梁设计的结构形式、荷载计算、抗震设计等内容。
在桥梁设计中，首先要确定适合具体情况的结构形式，以满足桥梁的功能要求和承载能力。
根据不同的要求和跨径长度，常见的结构形式有梁桥、拱桥、斜拉桥等。
荷载计算是桥梁设计中的重要环节，需要考虑到桥梁在使用阶段承受的静态荷载和动态荷载。
桥梁工程复习题及答案
桥梁工程复习题一、总论部分：一、标准跨径的概念梁式桥，两相邻桥墩中线之间的距离，或墩中线到桥台台背前缘之间的距离；对拱桥为净跨径。
二、桥梁的组成和分类及特点组成：从传递荷载功能划分：桥跨结构（上部结构）（直接承担使用荷载）；桥墩、桥台、支座（下部结构）（将上部结构的荷载传递到基础中去,挡住路堤的土，保证桥梁的温差伸缩);基础（将桥梁结构的反力传递到地基）分类：1、按跨径大小分类：特大桥、大桥、中桥、小桥2、按桥面的位置划分:上承式-—视野好、建筑高度大；下承式——建筑高度小、视野差；中承式——兼有两者的特点3、按桥梁用途来划分：公路桥、铁路桥、公路铁路两用桥、农桥、人行桥、运水桥（渡槽)、其它专用桥梁(如通过管路、电缆等）4、按材料来划分：木桥、钢桥、圬工桥(包括砖、石、混凝土桥)、钢筋混凝土桥、预应力钢筋混凝土桥5、按结构体系划分：梁式桥——主梁受弯;拱桥——主拱受压;刚架桥——构件受弯压；缆索承重—-缆索受拉；组合体系--几种受力的组合6、按跨越方式：固定式的桥梁、开启桥、浮桥、漫水桥7、按施工方法：整体施工桥梁——上部结构一次浇筑而成;节段施工桥梁——上部结构分节段组拼而成三、设计洪水位的概念桥梁设计中按规定的设计洪水频率计算所得的高水位四、桥梁全长的概念桥梁两个桥台侧墙或八子墙后端点之间的距离五、桥梁纵断面设计的内容1。
总跨径2。
桥梁分孔3。
桥面标高4。
桥下净空-—满足通航要求及洪水位5.纵坡6基础的埋置深度六、桥梁横断面设计的内容1.桥梁宽度2。
桥面净空3桥跨结构横截面的布置七、桥梁的基本结构体系分类1梁式桥——主梁受弯2拱桥-—主拱受压3 刚架桥——构件受弯压4 缆索承重——缆索受拉5组合体系—-几种受力的组合八、桥梁总体规划原则根据所设计桥梁的使用任务、性质和所在线路的远景发展需要，按适用、经济、安全、美观的原则进行的规划设计。
1、使用上要求：结构功能、要有足够的承载能力，畅通、舒适、安全、未来需要2、经济上的要求：考虑建设时的费用、养护费用、经久耐用以及拆除的费用3、结构尺寸和构造上的要求：在制造、运输、安装、使用过程中具有足够的强度、刚度、稳定性、耐久性4、美观上的要求：优美外形与环境协调，合理的结构造型和良好的比例。
桥梁的基本知识
跨径 301m 300m 549m 420m 550m 890m 1991m
国家 挪威 巴西 加拿大 中国 中国 日本 日本
建成年 2019 1974 1917 2019 2019 2019 2019
12/18/2019
第一讲 桥梁工程基本概念
15
世界桥梁成就
在建桥梁建设规模
桥名
跨径 国家
砼箱梁桥 石板坡桥
砼拱桥
420
万县大桥
斜拉桥
648
南京三桥
钢拱桥
550
卢浦大桥
悬索桥
1490
润扬大桥
12/18/2019
第一讲 桥梁工程基本概念
12
我国桥梁的成就
基础工程
水深50米已经解决 100米以上尚待探索
吊装能力
2500吨
设计水平
允许应力法 极限状态法 可靠度理论
12/18/2019
第一讲 桥梁工程基本概念
86
南昌公路大桥
人行道——城市附近的桥梁 检修道、安全带——郊区或高速公路
12/18/2019
第一讲 桥梁工程基本概念
83
沅陵沅水桥—双幅布置
12/18/2019
第一讲 桥梁工程基本概念
84
石崆山高架桥 单幅布置
12/18/2019
第一讲 桥梁工程基本概念
85
多层桥面布置—香港青马大桥
12/18/2019
本课程拟讲述的桥型
悬斜拱梁 索拉桥 桥 桥桥
12/18/2019
第一讲 桥梁工程基本概念
3
讲述方法及手段
讲课——多媒体图片 录像——国内外著名桥梁 参观——杨浦大桥、桥梁试验 考试——学习心得报告或测验
