发电机励磁回路为什么要装设一点接地和两点接地保护
继电保护面试题2
招聘考试试题（继电保护）面试55.继电保护快速切除故障对电力系统有哪些好处？答：1.提高电力系统的稳定性2.电压恢复快，电动机容易自并迅速恢复正常，从而减少对用户的影响3.减轻电气设备的损坏程度，防止故障进一步扩大。
4.断路点易于去游离，提高重合闸的成功率。
56.什么叫继电保护装置的灵敏度？答：保护装置的灵敏度，指在其保护范围内发生故障和不正常工作状态时，保护装置的反应能力。
57.什么叫定时限过电流保护？什么叫反时限过电流保护？答：为了实现过电流保护的动作选择性，各保护的动作时间一般按阶梯原则进行整定。
即相邻保护的动作时间，自负荷向电源方向逐级增大，且每套保护的动作时间是恒定的，与短路电流的大小无关。
具有这种动作时限特性的过电流保护称为定时限过电流保护。
58.何谓系统的最大、最小运行方式？答：在继电保护的整定计算中，一般都要考虑电力系统的最大最小运行方式。
最大运行方式是指在被保护对象末端短路时，系统的等值阻抗最小，通过保护装置的短路电流为最大的运行方式。
最小的运行方式是指在上述同样短路情况下，系统等值阻抗最大，通过保护装置的短路电流为最小的运行方式。
59.何谓复合电压起动的过电流保护？招聘考试试题（继电保护）面试答：复合电压起动的过电流保护，指在过电流保护的基础上，加入由一个负序电压继电器和一个接在相间电压上的低电压继电器组成的复合电压起动元件构成的保护。
只有在电流测量元件及电压起动元件均动作时，保护装置才能动作于跳闸。
60.什么是感应型功率方向继电器的潜动？为什么会出现潜动？答：当感应型功率方向继电器仅在电流圈或电压线圈通电而产生转矩引起可动系统的转动的现象称为潜动。
潜动主要是由于继电器的磁系统不对称而引起的。
61.相间方向电流保护中，功率方向继电器使用的内角为多少度？采用90º接线方式有什么优点？答：相间功率方向继电器一般使用的内角围45º，采用90º接线具有以下优点：1.在被保护线路发生各种相间短路故障时，继电器均能动作2.在短路阻抗角φ可能变化的范围内，继电器都能工作在最大灵敏度角附近，灵敏度比较高在保护处附近发生两相短路时，由于引入了非故障相电压，没有电压死区。

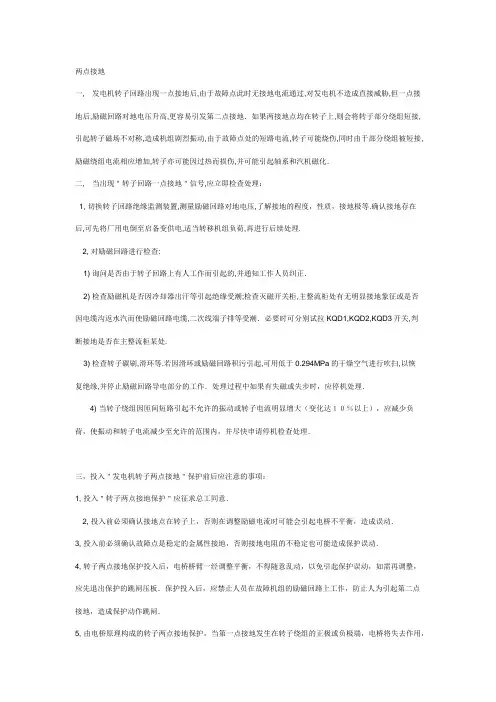

两点接地
两点接地一,发电机转子回路出现一点接地后,由于故障点此时无接地电流通过,对发电机不造成直接威胁,但一点接地后,励磁回路对地电压升高,更容易引发第二点接地．如果两接地点均在转子上,则会将转子部分绕组短接,引起转子磁场不对称,造成机组剧烈振动,由于故障点处的短路电流,转子可能烧伤,同时由于部分绕组被短接,励磁绕组电流相应增加,转子亦可能因过热而损伤,并可能引起轴系和汽机磁化．二,当出现＂转子回路一点接地＂信号,应立即检查处理：1, 切换转子回路绝缘监测装置,测量励磁回路对地电压,了解接地的程度，性质，接地极等.确认接地存在后,可先将厂用电倒至启备变供电,适当转移机组负荷,再进行后续处理.2, 对励磁回路进行检查:1) 询问是否由于转子回路上有人工作而引起的,并通知工作人员纠正．2) 检查励磁机是否因冷却器出汗等引起绝缘受潮;检查灭磁开关柜,主整流柜处有无明显接地象征或是否因电缆沟返水汽而使励磁回路电缆,二次线端子排等受潮．必要时可分别试拉KQD1,KQD2,KQD3开关,判断接地是否在主整流柜某处.3) 检查转子碳刷,滑环等.若因滑环或励磁回路积污引起,可用低于0.294MPa的干燥空气进行吹扫,以恢复绝缘,并停止励磁回路导电部分的工作．处理过程中如果有失磁或失步时，应停机处理．4) 当转子绕组因匝间短路引起不允许的振动或转子电流明显增大（变化达１０％以上），应减少负荷，使振动和转子电流减少至允许的范围内，并尽快申请停机检查处理．三，投入＂发电机转子两点接地＂保护前后应注意的事项：1, 投入＂转子两点接地保护＂应征求总工同意．2, 投入前必须确认接地点在转子上，否则在调整励磁电流时可能会引起电桥不平衡，造成误动．3, 投入前必须确认故障点是稳定的金属性接地，否则接地电阻的不稳定也可能造成保护误动．4, 转子两点接地保护投入后，电桥桥臂一经调整平衡，不得随意乱动，以免引起保护误动，如需再调整，应先退出保护的跳闸压板．保护投入后，应禁止人员在故障机组的励磁回路上工作，防止人为引起第二点接地，造成保护动作跳闸．5, 由电桥原理构成的转子两点接地保护，当第一点接地发生在转子绕组的正极或负极端，电桥将失去作用，这样无论第二点发生在转子绕组何处，保护将拒动．另外，由于两点接地保护只能在转子一点接地后投入，所以当发生两点同时或紧接着接地的情形，保护装置将不能反应．所以，当励磁回路发生两点接地，若未投入两点接地保护或保护由于各种原因拒动，此时应立即解列发电机，并切断励磁。
12经典电气保护问答
一、解答题1、发电机中性点一般有哪几种接地方式?答：发电机的中性点主要采用不接地、经消弧线圈接地、经电阻或直接接地三种方式。
2、发电机一般为什么要接成星型？答：接成星型有两点好处。
一是消除高次谐波的存在；二是如果接成三角形的话，当内部故障或绕组接错造成三相不对称，此时就会产生环流，而将发电机烧毁。
3、发电机定子、转子主要由哪些部分组成？答：1）发电机定子主要由定子绕组、定子铁芯、机座和端盖等部分组成；2）发电机转子主要由转子铁芯、励磁绕组、护环、中心环、风扇、滑环以及引线等部分组成。
4、发电机升压过程中为什么要监视转子电流、定子电流？答：1）监视转子电流和与之对应的定子电压，可以发现励磁回路有无短路。
2）额定电压下的转子电流较额定空载励磁电流显著增加时，可以发现转子有匝间短路和定子铁芯有局部短路。
3)电压回路断线或电压表卡涩时，防止发电机电压升高，威胁绝缘。
4)发电机启动升压过程中，监视定子电流是为了判断发电机出口及变压器高压侧有无短路。
5、发电机并解列时为什么必须先投上主变中性点接地刀闸？答：防止开关分、合时，由于分、合闸过程中可能会出现开关的非全相的情况，这样会在主变中性点产生很高的零序电压，可能危胁到变压器中性点附近的绕组绝缘，所以投入中性点刀闸是为了保护变压器中性点分级绝缘。
6、发电机运行中调节无功要注意什么？答：1）无功增加时，定子电流、转子电流不要超出规定值，也就是不要功率因数太低。
功率因数太低，说明无功过多，即励磁电流过大，转子绕组就可能过热。
2）由于发电机的额定容量、定子电流、功率因数都是对应的，若要维持励磁电流为额定值，又要降低功率因数运行，则必须降低有功出力，不然容量就会超过额定值。
3）无功减少时，要注意不可使功率因数进相。
7、何谓发电机进相运行？发电机进相运行时应注意什么？答：所谓发电机进相运行,是指发电机发出有功而向系统吸收部分无功的稳定运行状态。
发电机进相运行时,主要应注意四个问题:1）静态稳定性降低；2）端部漏磁引起定子端部温度升高；3）厂用电电压降低；4）由于机端电压降低在输出功率不变的情况下发电机定子电流增加,易造成过负荷。

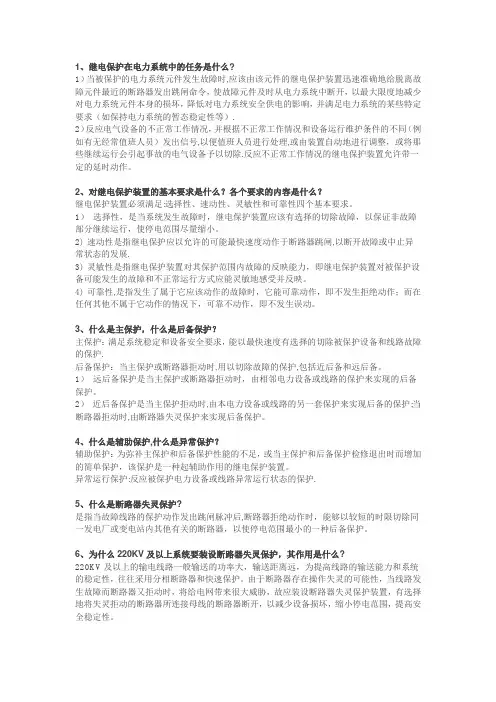

继电保护技术面试常见30题
1、继电保护在电力系统中的任务是什么?1）当被保护的电力系统元件发生故障时,应该由该元件的继电保护装置迅速准确地给脱离故障元件最近的断路器发出跳闸命令，使故障元件及时从电力系统中断开，以最大限度地减少对电力系统元件本身的损坏，降低对电力系统安全供电的影响，并满足电力系统的某些特定要求（如保持电力系统的暂态稳定性等）.2）反应电气设备的不正常工作情况，并根据不正常工作情况和设备运行维护条件的不同（例如有无经常值班人员）发出信号,以便值班人员进行处理,或由装置自动地进行调整，或将那些继续运行会引起事故的电气设备予以切除.反应不正常工作情况的继电保护装置允许带一定的延时动作。
2、对继电保护装置的基本要求是什么？各个要求的内容是什么？继电保护装置必须满足:选择性、速动性、灵敏性和可靠性四个基本要求。
1）选择性，是当系统发生故障时，继电保护装置应该有选择的切除故障，以保证非故障部分继续运行，使停电范围尽量缩小。
2) 速动性是指继电保护应以允许的可能最快速度动作于断路器跳闸,以断开故障或中止异常状态的发展.3) 灵敏性是指继电保护装置对其保护范围内故障的反映能力，即继电保护装置对被保护设备可能发生的故障和不正常运行方式应能灵敏地感受并反映。
4) 可靠性,是指发生了属于它应该动作的故障时，它能可靠动作，即不发生拒绝动作；而在任何其他不属于它动作的情况下，可靠不动作，即不发生误动。
3、什么是主保护，什么是后备保护？主保护：满足系统稳定和设备安全要求，能以最快速度有选择的切除被保护设备和线路故障的保护.后备保护：当主保护或断路器拒动时,用以切除故障的保护,包括近后备和远后备。
1）远后备保护是当主保护或断路器拒动时，由相邻电力设备或线路的保护来实现的后备保护。
2）近后备保护是当主保护拒动时,由本电力设备或线路的另一套保护来实现后备的保护;当断路器拒动时,由断路器失灵保护来实现后备保护。
4、什么是辅助保护,什么是异常保护？辅助保护：为弥补主保护和后备保护性能的不足，或当主保护和后备保护检修退出时而增加的简单保护，该保护是一种起辅助作用的继电保护装置。

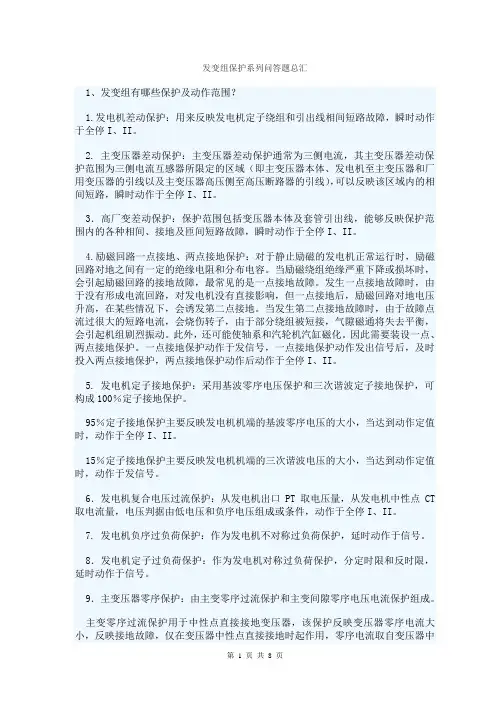

发变组保护系列问答题总汇
发变组保护系列问答题总汇1、发变组有哪些保护及动作范围？1.发电机差动保护：用来反映发电机定子绕组和引出线相间短路故障，瞬时动作于全停I、II。
2. 主变压器差动保护：主变压器差动保护通常为三侧电流，其主变压器差动保护范围为三侧电流互感器所限定的区域（即主变压器本体、发电机至主变压器和厂用变压器的引线以及主变压器高压侧至高压断路器的引线），可以反映该区域内的相间短路，瞬时动作于全停I、II。
3．高厂变差动保护：保护范围包括变压器本体及套管引出线，能够反映保护范围内的各种相间、接地及匝间短路故障，瞬时动作于全停I、II。
4.励磁回路一点接地、两点接地保护：对于静止励磁的发电机正常运行时，励磁回路对地之间有一定的绝缘电阻和分布电容。
当励磁绕组绝缘严重下降或损坏时，会引起励磁回路的接地故障，最常见的是一点接地故障。
发生一点接地故障时，由于没有形成电流回路，对发电机没有直接影响，但一点接地后，励磁回路对地电压升高，在某些情况下，会诱发第二点接地。
当发生第二点接地故障时，由于故障点流过很大的短路电流，会烧伤转子，由于部分绕组被短接，气隙磁通将失去平衡，会引起机组剧烈振动。
此外，还可能使轴系和汽轮机汽缸磁化。
因此需要装设一点、两点接地保护。
一点接地保护动作于发信号，一点接地保护动作发出信号后，及时投入两点接地保护，两点接地保护动作后动作于全停I、II。
5. 发电机定子接地保护：采用基波零序电压保护和三次谐波定子接地保护，可构成100％定子接地保护。
95％定子接地保护主要反映发电机机端的基波零序电压的大小，当达到动作定值时，动作于全停I、II。
15％定子接地保护主要反映发电机机端的三次谐波电压的大小，当达到动作定值时，动作于发信号。
6．发电机复合电压过流保护：从发电机出口PT取电压量，从发电机中性点CT 取电流量，电压判据由低电压和负序电压组成或条件，动作于全停I、II。
7. 发电机负序过负荷保护：作为发电机不对称过负荷保护，延时动作于信号。
变电站电气二次继电保护知识问答题库
变电站继电保护知识问答题库1、三相重合闸起动回路中的同期继电器常闭触点回路中，为什么要串接检线路有电压常开触点?答：三相检同期重合闸起动回路中串联KV常开触点，目的是为了保证线路上确有电压才进行检同期重合，另外在正常情况下，由于某种原因在检无压重合方式下，因为断路器自动脱落，线路有电压无法进行重合，此时，如果串有KV常开触点的检同期起动回路与检无压起动回路并联工作，就可以*检同期起动回路纠正这一误跳闸。
2、继电保护装置中的作为电流线性变换成电压的电流互感器和电抗变压器，其主要区别有哪些?前者如何使 I1与U2：同相?后者如何使I1与U2达到所需要的相位?答：主要区别在铁芯结构上，TA无气隙，而DKB有气隙，开路励磁阻抗TA大而DKB小；在一次电流和二次电压相位上，TA同相，DKB一次电流落后二次电压90°；TA二次电压取自负荷电阻R上的压降，为达到同相可并适当的电容，DKB可在二次线圈上并联可变电阻，*改变电阻获得所需的相位。
3、发电机励磁回路为什么要装设一点接地和两点接地保护?答：发电机励磁回路一点接地，虽不会形成故障电流通路，从而不会给发电机造成直接危害，但要考虑第二点接地的可能性，所以由一点接地保护发出信号，以便加强检查、监视。
当发电机励磁回路发生两点接地故障时：①由于故障点流过相当大的故障电流而烧伤发电机转子本体；②破坏发电机气隙外伤的对称性，引起发电机的剧烈振动；③使转子发生缓慢变形而形成偏心，进一步加剧振动。
所在在一点接地后要投入两点接地保护，以便发生两点接地时经延时动作停机。
4、发电机的失磁保护为什么要加装负序电压闭锁装置?答：在电压互感器一相断线或两相断线及系统非对称性故障时，发电机的失磁保护可能要动作。
为了防止失磁保护在以上情况下误动，加装负序电压闭锁装置，使发电机失磁保护在发电机真正失磁时，反映失磁的继电器动作，而负序电压闭锁继电器不动作。
5、由A、C相电流互感器差接线构成的保护，当被保护线路发生各种相间短路故障时，以三相短路为基准，其相对灵敏度各如何?答：因为三相短路时流经继电器的电流Ik=√3I（3），AC两相短路时流经继电器的电流为Ik=2I（2）=2×（√3／2·I（3））。
转子接地故障的继电保护配置
转子接地故障的继电保护配置转子接地是发电机较常见的故障之一。
当励磁回路发生一点接地故障时，对发电机还不会造成较大危害，但如果再发生第二点接地故障，则会使发电机转子电流增大，无功出力降低，甚至产生剧烈振动，严重威胁发电机的安全。
如果汽轮发电机励磁回路发生两点接地，则有可能使轴系和汽机磁化。
所以发电机必须装设转子一点接地保护。
转子一点接地保护根据原理的不同可分为非注入式保护和注入式保护二大类。
非注入式保护依靠励磁绕组本身的电压或电流量作为保护判据的基本参量；注入式保护则需要外加辅助电源，由该辅助电源把计算保护判据用的电压量或电流量注入转子，以此作为保护计算的基本参量。
汽轮发电机通用技术条件规定，对于空冷及氢冷的汽轮发电机，励磁绕组的冷态绝缘电阻不小于1MΩ，直接水冷却的励磁绕组，其冷态绝缘电阻不小于2kΩ；水轮发电机通用技术条件规定，绕组的绝缘电阻在任何情况下，都不应低于0.5MΩ。
当励磁绕组及其相连的直流回路发生一点接地故障时，由于没有形成短路回路，接地点并没有故障电流，所以并不会产生严重的后果。
但是如果继发第二点接地故障时，接地点流过的故障电流将烧伤转子本体，部分转子绕组被短接，励磁绕组中电流增加将因过热而烧伤。
部分励磁绕组被短接以后气隙磁场发生的畸变会造成转子振动的加剧(这一点对于水轮发电机尤其严重)此外两点接地后还可能发生轴系和汽轮机的磁化。
这些都将严重威胁发电机的安全，对调相机也是一样。
为了大型发电机组的安全运行，无论水轮发电机、汽轮发电机或者调相机，在励磁回路一点接地保护动作发出信号后，应立即转移负荷，实现平稳停机检修。
1 转子接地保护原理分析(1)切换采样式切换采样式转子接地保护原理如图1所示：图1 切换采样式转子接地保护原理图U r为转子电压，kV；R g为一点接地电阻，k；R为转子回路切换电阻，k；S1、S2为电子开关；切换电子开关有2种状态：一种是S1合，S2开，对应的测量电流为i1和i2，kA；另一种S1开，S2合，对应的测量电流是i'1和i'2，kA。
浅谈发电机转子接地
浅谈发电机转子接地发电机转子接地是发电机有可能发生事故中的一种，了解发电机转子接地的原因和事故的处理，对我们运行人员来说是很有必要的。
发电机转子接地有转子一点接地和两点接地，另外还会发生转子层间和匝间短路故障。
与定子接地一样，转子接地有瞬时接地、断续接地、永久接地之分，也有内部接地和外部接地，金属性接地和电阻性接地之分。
当转子绝缘损坏时，就可能引起转子回路接地故障，常见的是转子一点接地故障。
我们知道，发电机转子接地保护属于发电机主保护之一，分为转子一点接地和转子两点接地保护，对发电机励磁绕组及其外部回路一点接地装设转子一点接地保护。
转子一点接地保护只会发信，不会动作，而发电机两点接地保护时则会动作跳闸停机。
需要注意的是，在机组并网之前，就应当检查发电机保护A、B柜内的“转子一点接地”保护压板，正常情况下只选择投入发电机A套保护柜内的压板，当A套保护须检修时，要先退出A套内转子一点接地保护后，才可以投入B套的转子一点接地保护。
而转子两点接地保护则不投，待转子一点接地发信后，根据需要或值长下令后再投入。
转子接地的原因主要有以下几个方面：1、工作人员在励磁回路上工作时，因不慎误碰或其他原因造成转子接地；2、转子滑环，槽及槽口、端部、引线等部位绝缘损坏；3、长期运行绝缘老化，因杂物或振动使转子部分匝间绝缘垫片位移，将转子通风孔局部堵塞，使转子绕组绝缘局部过热老化引起转子接地；4、鼠类等小动物窜入励磁回路，定子进出水支路绝缘引水管破裂漏水，励磁回路脏污等引起转子接地。
5、励磁系统二次回路故障，如2007年＃4机就曾发生过因故障录波器转子电压采样板故障而误发“转子一点接地”故障信号。
在我们当班的时间里也曾发生过一次发电机转子一点接地事故，当时“发电机转子一点接地”光字牌亮，其他表计指示无异常，同时检查测量励磁回路绝缘电阻有所降低。
我们于是立即进行检查，按照规程的规定进行处理。
首先，检查“转子一点接地”光字牌信号是否能够复归。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
发电机励磁回路为什么要装设一点接地和两点接地保护?
发电机励磁回路一点接地，虽不会形成故障电流通路，从而不会给发电机造成直接危害，但要考虑第二点接地的可能性，所以由一点接地保护发出信号，以便加强检查、监视。
当发电机励磁回路发生两点接地故障时：①由于故障点流过相当大的故障电流而烧伤发电机转子本体；②破坏发电机气隙外伤的对称性，引起发电机的剧烈振动；③使转子发生缓慢变形而形成偏心，进一步加剧振动。
所在在一点接地后要投入两点接地保护，以便发生两点接地时经延时动作停机。
