充电桩基础知识1
充电桩的技术参数
充电桩的技术参数1. 引言充电桩是一种用于给电动车、混合动力车等电动交通工具充电的设备，是电动交通工具发展的重要基础设施之一。
充电桩的技术参数对于用户的充电体验、充电速度、安全性等方面都有重要影响。
本文将详细介绍充电桩的技术参数及其相关知识。
2. 充电桩的基本技术参数2.1 充电功率充电功率是指充电桩能够提供的最大充电电功率。
通常以千瓦（kW）为单位表示。
充电功率的大小直接影响充电速度，功率越大，充电速度越快。
目前市面上常见的充电桩功率有3.3kW、7kW、22kW、50kW等多种规格。
2.2 充电电压充电电压是指充电桩提供的电压。
电动车的电池组通常有固定的电压要求，充电桩的电压需要与之匹配。
常见的充电电压有220V、380V等。
2.3 充电电流充电电流是指充电桩提供的电流。
电流的大小直接影响充电速度，电流越大，充电速度越快。
通常以安培（A）为单位表示。
充电桩的最大充电电流需要根据电动车的需求及充电桩的功率来确定。
2.4 充电接口充电接口是指电动车与充电桩之间连接的接口，用于传输电能。
常见的充电接口有国标、欧标、美标等多种规格，不同国家和地区使用的充电接口可能不同。
充电接口的规格需要与电动车的充电接口匹配，否则无法进行充电。
2.5 充电模式充电桩支持的充电模式有交流充电和直流充电两种。
交流充电是指将交流电转换为直流电进行充电，适用于低功率充电；直流充电是指直接将直流电输入电动车进行充电，适用于高功率充电。
不同的充电桩支持的充电模式可能不同，用户需要根据自己的需求选择合适的充电桩。
3. 充电桩的高级技术参数3.1 充电效率充电效率是指充电桩将输入的电能转化为电动车电池组储存的电能的比例。
充电效率越高，充电过程中能量的损失越小，充电速度越快。
目前市面上的充电桩充电效率一般在90%以上。
3.2 充电桩的通信协议充电桩通常需要与电动车进行通信，以便进行充电控制、数据传输等功能。
不同的充电桩可能采用不同的通信协议，常见的通信协议有OCPP、GB/T、CHAdeMO等。
充电桩基础知识和工作原理
充电桩基础知识和工作原理充电桩是一种用于给电动车辆充电的设备，它包括了充电接口、电源输入接口、电源接口、电源转换器、充电控制器等，通过与电动车辆进行连接，能够将交流电转化为直流电，并将能量存储到电动车辆的电池中。
充电桩的工作原理可以分为三个主要步骤：接口匹配、电源转换和充电控制。
首先，当电动车辆驶近充电桩时，充电接口会自动与电动车辆的充电接口进行匹配。
这个匹配过程主要包括了通信和电源匹配两个方面。
通信方面，充电桩和电动车辆之间通过通信协议进行信息交流，以确定适配的充电参数如最大充电功率、电压等。
电源匹配方面，则是通过电源输入接口和电动车辆的电源接口进行连接，以确保电源输出能够供给电动车辆。
接下来，电源输入接口将交流电源输入到充电桩中，充电桩内部的电源转换器将交流电转化为直流电。
电源转换器一般采用开关电源，通过开关管和变压器将交流电转化为直流电，并使用稳压稳流电源来保持充电过程中的电压和电流稳定。
在电源转换过程中，可以根据电动车辆的充电需求来调整输出的直流电电压和电流，以确保高效率和安全的充电。
最后，充电控制器根据通信协议中确定的充电参数来控制充电过程。
充电控制器主要包括充电机组、电能计量和保护装置等。
充电机组通过控制电源转换器输出的电压和电流，来控制充电过程中电量的输入。
电能计量装置用于测量充电过程中输入的电量和充电效率等信息，以便用户了解充电情况。
保护装置则负责监测充电过程中的电压、电流、温度等参数，并根据设置的保护指标来对充电过程进行保护，防止发生电压过高、电流过大等情况。
除了基本的工作原理，充电桩也可以根据充电模式进行分类。
目前常见的充电模式有交流充电和直流充电两种。
交流充电是通过充电桩将交流电转化为直流电后，通过充电接口和电动车辆的充电接口进行连接，将直流电输送到电动车辆中。
这种充电模式适用于充电功率较低的场景，典型应用是在家庭和办公场所进行充电。
直流充电则是直接将交流电转化为直流电，通过充电接口直接进行连接，将直流电输送到电动车辆的电池中。
60kw充电桩基础

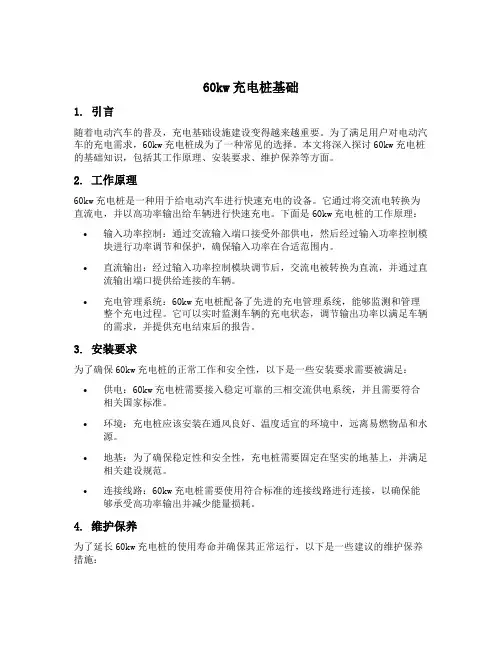

60kw充电桩基础1. 引言随着电动汽车的普及，充电基础设施建设变得越来越重要。
为了满足用户对电动汽车的充电需求，60kw充电桩成为了一种常见的选择。
本文将深入探讨60kw充电桩的基础知识，包括其工作原理、安装要求、维护保养等方面。
2. 工作原理60kw充电桩是一种用于给电动汽车进行快速充电的设备。
它通过将交流电转换为直流电，并以高功率输出给车辆进行快速充电。
下面是60kw充电桩的工作原理：•输入功率控制：通过交流输入端口接受外部供电，然后经过输入功率控制模块进行功率调节和保护，确保输入功率在合适范围内。
•直流输出：经过输入功率控制模块调节后，交流电被转换为直流，并通过直流输出端口提供给连接的车辆。
•充电管理系统：60kw充电桩配备了先进的充电管理系统，能够监测和管理整个充电过程。
它可以实时监测车辆的充电状态，调节输出功率以满足车辆的需求，并提供充电结束后的报告。
3. 安装要求为了确保60kw充电桩的正常工作和安全性，以下是一些安装要求需要被满足：•供电：60kw充电桩需要接入稳定可靠的三相交流供电系统，并且需要符合相关国家标准。
•环境：充电桩应该安装在通风良好、温度适宜的环境中，远离易燃物品和水源。
•地基：为了确保稳定性和安全性，充电桩需要固定在坚实的地基上，并满足相关建设规范。
•连接线路：60kw充电桩需要使用符合标准的连接线路进行连接，以确保能够承受高功率输出并减少能量损耗。
4. 维护保养为了延长60kw充电桩的使用寿命并确保其正常运行，以下是一些建议的维护保养措施：•定期检查：定期检查充电桩的外观、连接线路和绝缘状况，确保没有异常情况发生。
同时还应该检查并清理充电桩周围的杂物，保持通风畅通。
•清洁：定期清洁充电桩的外壳和连接接口，防止灰尘和污垢积累影响其正常工作。
•维护维修：如果发现充电桩出现故障或异常情况，应及时联系专业维修人员进行维护和修复，切勿私自拆卸或修理。
•软件更新：随着技术的不断进步，60kw充电桩的软件也需要定期更新以提供更好的功能和性能。
新能源汽车充电设施基本知识及安全管理[1]
![新能源汽车充电设施基本知识及安全管理[1]](https://img.taocdn.com/s3/m/f7bfb0bced3a87c24028915f804d2b160b4e86bd.png)
会商联络机制
警示约谈机制
公众举报机制
由市发展改革部门会同市安全监管、交通运输、公安交警、住房建设、机关事务管理、国有资产管理、城市管理、公安消防、市场和质量监管、各区政府（新区管委会）、供电局等部门和单位，成立市新能源汽车充电设施安全生产专项工作小组，建立工作会商和日常联络机制，共同推动全市新能源汽车充电设施安全管理工作。
04
工程完工后，建设单位应依据充电设施建设相关标准进行自验收，确保工程符合竣工标准。
01
使用的充电设备应满足现行国家行业相关标准要求，并获得有资质的第三方检测机构出具的合格性检测报告。
03
建设施工过程现场需有工程监理对在建项目进行全过程监督，并做好施工记录。
质量保证
竣工验收
验收要求
充电设施验收工作应按照现行行业标准NB/T 33004《电动汽车充换电设施工程施工和竣工验收规范》的进行，确保充电设施设计建设满足第二章、第三章的要求。充电设施电气安全、计量系统、防雷安全、消防配置、监控系统等指标满足技术标准要求。
充电站类型
集中式大巴充电站
集中式乘用车充电站
分散式露天充电站
分散式建筑内充电站
充电站构成
供配电设备
充电设备
监控设备
充电设施标准依据
序号
标准编号
标准名称
标准层级
状态
一、基础类标准
1
GB/T 31525-2015
图形标志 电动汽车充换电设施标准
GB
已发布
2
GB/T 29317-2012
电动汽车充换电设施术语
依据安全检查结果，由相关主管部门或区政府（新区管委会）会同市安全监管部门对充电设施安全责任主体存在的问题采取限期整改、停业整顿、责令关闭等处置措施。
工程充电桩知识点总结
工程充电桩知识点总结随着电动车的普及，工程充电桩作为为电动车充电的便捷设施也越来越受到关注和重视。
工程充电桩不仅是电动车用户的必备设备，也是促进电动车发展的重要基础设施。
在这篇文章中，我们将对工程充电桩的相关知识进行总结，包括工程充电桩的类型、技术特点、安装要求等方面。
一、工程充电桩的类型1. 慢充电桩：慢充电桩也称为交流充电桩，采用220V家用交流电进行充电，充电速度较慢，适用于在家或办公地方充电。
2. 快充电桩：快充电桩也称为直流充电桩，采用直流电进行充电，充电速度较快，适用于路边或商业场所充电。
3. 超级充电桩：超级充电桩可以支持更大功率的充电，可以为电动车快速充电，是未来发展的方向。
二、工程充电桩的技术特点1. 充电效率高：工程充电桩采用先进的充电技术，充电效率高，可以最大程度地减少充电时间。
2. 智能化管理：工程充电桩可以实现远程监控和管理，可以远程控制充电桩的开关、充电功率等，方便管理和维护。
3. 多重安全保护：工程充电桩具有多重安全保护机制，包括过流保护、过压保护、过温保护等，保障充电安全。
4. 用户友好设计：工程充电桩通常配备有操作界面和支付设备，方便用户使用和结算。
三、工程充电桩的安装要求1. 场地选择：工程充电桩的安装应选择平整、通风良好、位置需要便于用户使用的场地。
2. 供电条件：工程充电桩的安装需要有稳定的供电条件，需要满足充电设备的功率需求。
3. 安装标准：工程充电桩的安装需要符合相关的安全标准和建筑规范，确保设备安全使用。
四、工程充电桩的发展前景随着电动车的普及和发展，工程充电桩作为电动车的重要配套设施，将会得到进一步的发展和完善。
未来工程充电桩将向着更高的充电效率、更智能化的管理、更广泛的使用场景等方面发展，成为促进电动车发展的重要基础设施。
总之，工程充电桩作为电动车的充电设施，具有重要的意义和价值。
了解工程充电桩的类型、技术特点、安装要求等知识，可以帮助我们更好地了解和使用工程充电桩，促进电动车的发展和普及。
充电桩产品知识介绍
充电桩产品知识介绍充电桩是一种用电能转化为电动汽车充电能量的设备，也被称为电动汽车充电设备或电动汽车充电桩。
随着电动汽车的普及，充电桩已成为重要的基础设施之一、下面将介绍充电桩的产品知识。
一、充电桩的基本构成及工作原理：充电桩主要由充电枪、连接线、充电桩主机、充电管理系统等组成。
充电桩通过电源将交流电转化为直流电，然后通过充电枪向电动汽车充电。
在充电桩充电的过程中，需要注意以下几个关键环节：1.安全性：充电桩需要具备过压、过流、短路保护等功能，确保充电过程中不会对人和车辆造成安全隐患。
2.充电效率：充电桩需要高效地将交流电转化为直流电，并将电能传输给电动汽车，以提高充电速度和效率。
3.充电桩的通信功能：充电桩需要与车辆进行通信，监测和控制充电过程，实现用户的充电需求和支付功能。
二、充电桩的类型：1.慢速充电桩：慢速充电桩通常用于私人住宅和停车场等场所，是最基本的充电设备。
它的输出功率较低，充电速度较慢，一般适用于温和的日常用车充电需求。
2.快速充电桩：快速充电桩的输出功率较高，在较短时间内为电动汽车充电。
快速充电桩适用于需要快速充电的场所，如加油站、商业中心等。
3.超级充电桩：超级充电桩是最高级别的充电设备，可以为电动汽车提供极高功率的直流电，将充电时间缩短到几分钟。
超级充电桩适用于长途旅行和高速公路等场所。
三、充电桩的标准和接口：为了保证不同品牌和型号的电动汽车能够兼容不同类型的充电桩，充电桩行业制定了一些标准和接口规范。
目前，最常用的充电桩标准包括国际上的CHAdeMO标准和欧洲的CCS标准，以及中国的GB/T标准。
这些标准规定了充电桩和电动汽车之间的通信和电源接口，确保充电设备的互操作性。
四、充电桩的发展趋势：充电桩作为电动汽车的重要配套设施，随着电动汽车的普及，充电桩市场将迎来更广阔的发展空间。
1.提高充电速度和效率：随着技术的发展，充电桩将更加高效地将电能传输给电动汽车，提高充电速度和效率，缓解用户的焦虑情绪。
充电桩基础知识和工作原理
充电桩基础知识和工作原理充电桩是一种专门用于给电动车充电的设备。
它采用了特定的电源接口和充电控制系统，能够为电动车提供电能，并确保充电过程的安全性和高效性。
充电桩的基础知识主要包括以下几个方面：1.充电桩的分类：根据充电方式的不同，充电桩可以分为慢充电桩、快充电桩和超快充电桩。
慢充电桩通常用于家庭和商业场所，充电速度较慢；快充电桩适用于公共场所，充电速度较快；超快充电桩通常用于特定场景，充电速度非常快。
2.充电桩的构成部分：充电桩主要由电源接口、充电控制器、计量装置和通信模块等组成。
电源接口负责与电动车连接，提供电能；充电控制器负责控制充电过程，保证充电的安全和高效；计量装置用于记录充电过程的相关数据；通信模块用于与电动车和能源管理系统进行通信。
3.充电桩的充电方式：充电桩的充电方式主要包括直流充电和交流充电两种。
直流充电是将交流电直接转换为直流电，并输入到电动车电池中；交流充电则是将交流电以交流形式输入到电动车中，再由电动车内部的充电器进行转换和稳压，最终存入电池中。
4.充电桩的工作原理：当电动车连接到充电桩上后，充电桩会先进行车辆识别和安全检测，确保充电过程的安全性。
然后，充电桩会根据电动车的需求和充电策略，通过充电控制器向电动车提供相应的电能。
在充电过程中，充电控制器会实时监测充电电流、电压和电池状态等参数，并根据需求进行相应的调整，以保证充电过程的安全和高效。
充电桩的工作原理可以简单总结为以下几个步骤：1.充电准备阶段：充电桩会检测车辆是否连接，并对车辆进行识别和安全检测。
同时，充电桩会获取车辆的充电需求和充电策略。
2.充电控制阶段：根据车辆的需求和策略，充电桩会通过充电控制器向电动车提供相应的电能。
充电控制器会实时监测充电电流、电压和电池状态等参数，并根据需求进行相应的调整。
3.充电结束阶段：当达到充电需求或电池达到充电容量上限时，充电控制器会停止向电动车提供电能，并进行充电结束处理。
维修充电桩需要的基本知识
维修充电桩需要的基本知识充电桩是电动车的必备设备，随着电动车的普及，充电桩的使用也越来越广泛。
与此同时，充电桩也需要进行维修保养。
本文将为您介绍维修充电桩所需要的基本知识。
一、充电桩的基本构成充电桩的基本构成主要包括电源系统、交流充电系统、直流充电系统和通信控制系统。
电源系统是充电桩的基础，它负责向整个充电桩提供电源。
交流充电系统是针对交流充电而设计的，主要由交流输入端、交流滤波器、交流电桥、交流变压器、交流输出端和交流控制板组成。
直流充电系统主要是为了满足直流充电需求而设计的，包括直流输入端、直流滤波器、直流电桥、直流充电变压器、直流输出端和直流控制板。
通信控制系统主要负责与车辆进行通讯，完成指令传递、状态汇报等工作。
在充电桩进行维修时，需要对这些系统进行分析，找出故障点并进行维修。
二、充电桩的常见故障及维修方法1、电源系统故障电源故障通常是由于电源元器件损坏或者供电环境的不良影响所导致的。
针对这种故障需要确定故障点所在，对应更换电源元器件或从环境上进行改进。
同时应注意安全，切勿盲目操作。
2、交流充电系统故障交流充电系统故障主要包括输出异常或无电输出。
对于这种故障，需要先确认充电桩的电源是否正常、通信控制板是否正常工作，然后针对交流输入端的电压波形进行测量与分析，找出故障点并进行相应修复。
3、直流充电系统故障直流充电系统故障主要包括输出异常或无电输出。
对于这种故障，需要先确认充电桩的电源是否正常、通信控制板是否正常工作，然后针对直流输入端的电压波形进行测量与分析，找出故障点并进行相应修复。
4、通信控制系统故障通信控制系统故障主要包括指令不响应、通讯中断等。
在进行维修时，需要检查通信口硬件接口是否连接、通信协议是否匹配、系统是否有错误码等。
在进行充电桩的维修时需注意，要保证操作过程中的安全、环保和可靠性，同时需要对充电桩进行定期检测与维护，以保证其正常、高效地工作。
三、充电桩维修的技能要求充电桩维修需要具备电子电路基础知识、电子元器件识别能力及电路分析能力，需要掌握基本的电工知识、MOS管、SCR管、变压器的使用维护等技能。
