煤矿井下供电设计规范 GB50417--2007
煤矿井下供配电设计规范GB50417-2007中华人民共和国建设部2007年05月21日发布 2007年12月01日实施煤矿井下供配电设计规范GB50417-20072007—05—21 发布 2007—12—01 实施中华人民共和国国家建设部联合发布中华人民共和国国家质量监督检验检疫总局、中华人民共和国国家标准、中国煤炭建设协会主编、中华人民共和国建设部公告第646号，建设部关于发布国家标准《煤矿井下供配电设计规范》的公告，现批准《煤矿井下供配电设计规范》为国家标准，编号为 GB50417—2007，自 2007年12月1日起实施。
其中，第2.0.1、2.O.3、2.0.5、2.0.6、2.0.9、4.1.1、4.2.1、4.2.9、5.1.3、5.1.4(4.5.6)、6.1.4、6.3.1(4)、7.1.1、7.1.2、7.1.3、7.1.4、7.1.5、7.2.1、7.2.8 条(款)为强制性条文，必须严格执行。
本规范由建设部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国建设部二OO七年五月二十一日前言本规范是根据建设部建标函[2005]124号文件《关于印发“2005年工程建设标准制定、修订计划(第二批)”的通知》的要求，由中煤国际工程集团武汉设计研究院会同有关单位共同编制完成的。
本规范在编制过程中，编制组认真分析、总结和吸取了十几年来国内外煤矿井下供配电采用新技术、新装备的经验及新的科研成果。
所引用的技术参数和指标，是生产实践经验数据的总结。
特别是高产高效工作面近几年发展较快，其供配电系统有了比较成熟的运行实践经验。
编制组广泛征求了有关单位意见，经反复修改，最后经审查定稿。
本规范共8 章，内容涉及煤矿井下供电的各个方面，主要包括：总则、井下供配电系统与电压等级、井下电力负荷统计与计算、井下电缆选择与计算、井下主(中央)变电所设计、采区供配电设计、井下电气设备保护及接地、井下照明等。
适用于煤矿井下供电设计咨询的各个阶段。
本规范以黑体字标志的条文为强制性条文，必须严格执行。
本规范由建设部负责管理和对强制性条文的解释，由中国煤炭建设协会负责日常管理，由中煤国际工程集团武汉设计研究院负责具体技术内容的解释。
本规范在执行过程中，请各单位结合工程实践，认真总结经验，如发现需要修改或补充之处，请将意见和建议寄交中煤国际工程集团武汉设计研究院(地址：湖北省武汉市武昌区武珞路442号，邮编：430064)，以便今后修订时参考。
本规范主编单位、参编单位和主要起草人。
主编单位：中煤国际工程集团武汉设计研究院，参编单位：煤炭工业郑州设计研究院、煤炭工业合肥设计研究院，主要起草人：张建民周秀隆于新胜刘兴晖刘建平马自玫张焱杨敢李明胡腾蛟周桂华杨晓明目次1.总则2.井下供配电系统与电压等级3.井下电力负荷统计与计算4.井下电缆选择与计算4.1 电缆类型选择4.2 电缆安装及长度计算4.3 电缆截面选择5.井下主(中央)变电所设计5.1 变电所位置选择及设备布置5.2 设备选型及主接线方式6.采区供配电设计6.1 采区变电所设计6.2 移动变电站6.3 采区低压网络设计7.井下电气设备保护及接地7.1 电气设备及保护7.2 电气设备保护接地8.井下照明本规范用词说明附：条文说明1 总则1.0.1为在煤矿井下供配电设计中贯彻执行国家有关煤炭工业建设的法律、法规和方针政策，做到技术先进、安全可靠、经济合理、节约电能和安装维护方便，特制定本规范。
1.0.2本规范适用于设计生产能力0.45Mt／a 及以上新建矿井的井下供配电设计。
1.0.3煤矿井下供配电设计应从我国国情出发，依靠科学技术进步，采用国内外先进技术，经实践检验成熟可靠的新设备、新器材，提高煤炭工业的装备水平和安全管理水平。
1.0.4煤矿井下供配电设计除应符合本规范外，尚应符合国家现行有关标准的规定。
2 井下供配电系统与电压等级2.0.1下列用电设备应按一级用电负荷设计，其配电装置必须由两回路或两回路以上电源线路供电。
电源线路应引自不同的变压器和母线段，且线路上不应分接任何其他负荷。
1.井下主排水泵；2.下山采区排水泵；3.兼作矿井主排水泵的井下煤水泵；4.经常升降人员的副立井绞车；5.井下移动式瓦斯抽放泵站。
2.0.2下列用电设备应按二级用电负荷设计，其配电装置宜由两回电源线路供电，并宜引自不同的变压器和母线段。
当条件受限制时，其中一回电源线路可引自本条规定的同种设备的配电点处。
1.主井提升设备、主井装载设备、大巷强力带式输送机、主运输用的井下电机车充电及整流设备；2.经常升降人员的副斜井提升设备、副井井底操车设备、无轨运输换装设备；3.供综合机械化采煤的采区变(配)电所；4.煤与瓦斯突出矿井的采区变(配)电所；5.井下移动式制氮机；6.井下集中制冷站；7.不兼作矿井主排水泵的井下煤水泵、井底水窝水泵；8.井下运输信号系统；9.井下安全监控系统分站。
2.0.3井下主(中央)变电所应由矿井地面主变(配)电所直接供电。
电源电缆不应少于两回路，并应引自地面变电所的不同母线段，且当任一回路停止供电时，其余回路的供电能力应能承担其供电范围内全部负荷的用电要求。
2.0.4采区变(配)电所宜由井下主(中央)变电所或附近地面变电所供电。
由地面变电所供电时，电缆可由进风井或钻口下井。
煤(岩)与瓦斯(二氧化碳)突出矿井的采区、下山采区、高产高效和综合机械化开采的采(盘)区供电时，电源电缆不应少于两个回路，且当任一回路停止供电时，其余回路的供电能力应能承担该采(盘)区负荷的用电要求。
2.0.5井下配电变压器低压侧严禁采用中性点直接接地系统，地面中性点直接接地的变压器或发电机严禁直接向井下供电。
2.0.6井下局部通风机供配电，必须遵守下列规定：1.低瓦斯矿井掘进工作面局部通风机应采用装有选择性漏电保护的专用开关和专用线路供电；2.高瓦斯矿井掘进工作面局部通风机应采用专用变压器、专用开关和专用线路的“三专”供电：3.煤(岩)与瓦斯(二氧化碳)突出矿井、瓦斯喷出区域、掘进工作面的局部通风机应采用双电源供电。
其中，主供电源应采用“三专”供电，备供电源允许引自其他动力变压器的低压母线段。
但其供电回路应采用装有选择性漏电保护的专用开关和专用线路供电；4.使用局部通风机供风的地点，其配电设备必须实行风电和瓦斯电闭锁，保证在停风和瓦斯超限后能切断该区域内全部非本质安全型电气设备的电源。
2.0.7井下高压电源宜采用10kV 或6kV。
2.0.8井下低压电源电压应符合下列规定：1.井下低压不应超过1140V； 2.手持电气设备、固定照明宜采用127V。
2.0.9采区电气设备使用3300V 供电时，必须制定专门的安全措施。
3 井下电力负荷统计与计算3.0.1井下电力负荷计算应符合下列规定：1.能够较精确计算出电动机功率的用电设备，直接取其计算功率；2.其他设备，一般采用需要系数法计算。
3.0.2井下各种用电设备的需要系数及平均功率因数，宜按表3.0.2 的规定选用。
表3.0.2 需要系数及平均功率因数注：当有功率因数补偿时，按计算的功率因数。
3.0.3每个回采工作面的电力负荷，可按下列公式计算：S= Kx*∑Pe/COS￠ (3.0.3-1)综采、综掘工作面需要系数可按下式计算：Kx=0.4+0.6*Pd/∑Pe (3.0.3-2)一般机采工作面需要系数可按下式计算：Kx=0.286+0.714*Pd/∑Pe (3.0.3-3)式中 S-工作面的电力负荷视在功率(kVA)；∑Pe-工作面用电设备额定功率之和(kW)；COS￠-工作面的电力负荷的平均功率因数，见表3.0.2；Kx-需要系数，见表3.0.2；Pd-最大一台(套)电动机功率(kW)。
3.0.4采区变电所的电力负荷，可按下式计算：S= Ks*Kx*∑Pe/ COS￠ (3.0.4)式中 Ks-本采区内各工作面的同时系数，见表3.0.4。
表3.0.4井下各级变电所的同时系数注：①不包括由地面直接向采区供电的负荷，若为单采区或单盘区矿井，则同时系数取1。
3.0.5井下主变电所的电力负荷，可按下式计算：Sj=KS1*∑S+ KS2*∑Pn/ COS￠ (3.0.5)式中 Sj--井下总计算负荷视在功率(kVA)；∑S--除由井下主(中央)变电所直配的主排水泵及其他大型固定设备计算功率之外的井下各变电所计算负荷视在功率之和(kW)；∑Pn--由井下主(中央)变电所直配的主排水泵及其他大型固定设备计算功率之和(kw)；COS￠--井下主排水泵及其他大型固定设备加权平均功率因数；KS1--井下各级变电所问的同时系数，见表3.0.4；KS2--井下主排水泵及其他大型固定设备间的同时系数，只有主排水泵时取1.00，有其他大型固定设备时取0 90～0.95。
4 井下电缆选择与计算4.1电缆类型选择4.1.1下井电缆必须选用有煤矿矿用产品安全标志的阻燃电缆。
电缆应采用铜芯，严禁采用铝包电缆。
4.1.2在立井井筒、钻孔套管或倾角为 45º及以上井巷中敷设的下井电缆，应采用聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆、交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电缆。
4.1.3在水平巷道或倾角在45º以下井巷中敷设的电缆，应采用聚氯乙烯绝缘钢带或细钢丝铠装聚氯乙烯护套电力电缆、交联聚乙烯绝缘钢带或细钢丝铠装聚氯乙烯护套电缆。
4.1.4移动变电站的电源电缆，应采用高柔性和高强度的矿用监视型屏蔽橡套电缆。
4.1.5井底车场及大巷的电缆选择，必须符合国家现行标准《煤矿用阻燃电缆执行标准》MT818的规定。
4.2 电缆安装及长度计算4.2.1在总回风巷和专用回风巷中不应敷设电缆。
在有机械提升的进风斜巷(不包括带式输送机上、下山)和使用木支架的立井井筒中敷设电缆时，必须有可靠的安全保护措施。
溜放煤、矸、材料的溜道中严禁敷设电缆。
4.2.2无轨胶轮车运输的井筒和巷道内不宜敷设电缆。
当需要敷设时，电缆应敷设在高于运输设备的井筒和巷道的上部。
4.2.3下井电缆宜敷设在副立井井筒内，并应安装在维修方便的位置。
斜井及平硐应敷设在人行道侧。
当条件限制必须由主井敷设电缆时，在箕斗提升的立井中的电缆水平段应有防止箕斗落煤砸伤电缆的措施，垂直段可不设置防护装置。
4.2.4立井下井电缆在井口井径处应预留电缆沟(洞)，并应有防止地面水从电缆沟(洞)灌入井下的措施。
4.2.5安装下井电缆用的固定支架或电缆挂钩，应按前后期两者中电缆的最多根数考虑，并宜留有1～2 回路备用位置。
4.2.6立井下井电缆支架，宜固定在井壁上，支架间距不应超过6m，斜井、平硐及大巷中的电缆悬挂点的间距不应超过3m。
4.2.7电缆在立井井筒中不应有接头。
GB_50417_煤矿井下供配电设计规范1
GB50417-2007煤矿井下供配电设计规范中华人民共和国国家标准GB50417-2007煤矿井下供配电设计规范Code for design of electric power supply of under the coal mine2007—05—21发布2007—12—01实施中华人民共和国国家建设部联合发布中华人民共和国国家质量监督检验检疫总局中华人民共和国国家标准中国煤炭建设协会主编中华人民共和国建设部公告第646号建设部关于发布国家标准《煤矿井下供配电设计规范》的公告现批准《煤矿井下供配电设计规范》为国家标准，编号为GB50417—2007，自2007年12月1日起实施。
其中，第2.0.1、2·O·3、2·0.5、2.0.6、2.0.9、4.1.1、4.2.1、4.2.9、5.1.3、5·1·4(4、5、6)、6.1.4、6.3.1(4)、7.1.1、7.1.2、7.1.3、7·1·4、7·1·5、7.2.1、7.2.8条(款)为强制性条文，必须严格执行。
本规范由建设部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国建设部二OO七年五月二十一日前言本规范是根据建设部建标函(2005}124号文件《关于印发“2005年工程建设标准制定、修订计划(第二批)”的通知》的要求，由中煤国际工程集团武汉设计研究院会同有关单位共同编制完成的。
本规范在编制过程中，编制组认真分析、总结和吸取了十几年来国内外煤矿井下供配电采用新技术、新装备的经验及新的科研成果。
所引用的技术参数和指标，是生产实践经验数据的总结。
特别是高产高效工作面近几年发展较快，其供配电系统有了比较成熟的运行实践经验。
编制组广泛征求了有关单位意见，经反复修改，最后经审查定稿。
本规范共8章，内容涉及煤矿井下供电的各个方面，主要包括：总则、井下供配电系统与电压等级、井下电力负荷统计与计算、井下电缆选择与计算、井下主(中央)变电所设计、采区供配电设计、井下电气设备保护及接地、井下照明等。
煤矿井下供电设计规范GB
煤矿井下供电设计规范-GB--————————————————————————————————作者：————————————————————————————————日期:煤矿井下供配电设计规范GB５0４17-２０07中华人民共和国建设部２0０7年05月21日发布２007年12月01日实施煤矿井下供配电设计规范GＢ5０417-200720０7—0５—21 发布 2007—12—0１实施中华人民共和国国家建设部联合发布中华人民共和国国家质量监督检验检疫总局、中华人民共和国国家标准、中国煤炭建设协会主编、中华人民共和国建设部公告第6４6号，建设部关于发布国家标准《煤矿井下供配电设计规范》的公告，现批准《煤矿井下供配电设计规范》为国家标准,编号为 GB50417—２０0７,自２0０7年12月1日起实施。
其中,第2.0.1、2.Ｏ.3、2.0.5、2.0.6、2.０.９、4.1.1、４.2．1、４.２.9、5.1.3、5.1．４（４.5．6)、6．1.4、６.3.1(4)、７.１.１、7.1．2、７．１.3、７．１.4、7.1．5、7.2.１、7.2．8 条(款)为强制性条文，必须严格执行。
本规范由建设部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国建设部二OＯ七年五月二十一日前言本规范是根据建设部建标函[2005]12４号文件《关于印发“２０05年工程建设标准制定、修订计划(第二批）”的通知》的要求，由中煤国际工程集团武汉设计研究院会同有关单位共同编制完成的。
本规范在编制过程中,编制组认真分析、总结和吸取了十几年来国内外煤矿井下供配电采用新技术、新装备的经验及新的科研成果。
所引用的技术参数和指标，是生产实践经验数据的总结。
特别是高产高效工作面近几年发展较快，其供配电系统有了比较成熟的运行实践经验。
编制组广泛征求了有关单位意见,经反复修改，最后经审查定稿。
本规范共8 章，内容涉及煤矿井下供电的各个方面，主要包括: 总则、井下供配电系统与电压等级、井下电力负荷统计与计算、井下电缆选择与计算、井下主(中央)变电所设计、采区供配电设计、井下电气设备保护及接地、井下照明等。
煤矿井下供电设计指导书(综采篇)
煤矿井下供电设计指导书（综采篇）引文：本指导书主要依据GB50417-2007《煤矿井下供配电设计规范》中相关内容进行编制，严格执行《煤矿安全规程》、《煤炭工业设计规范》、《煤矿井下供电设计技术规定》中的有关规定。
第一章井下综采供电设计概述1、根据地质资料、巷口平面图以及采煤工艺，确定巷道及其设备布置，采煤方法，主要运输设备。
2、根据通风系统的要求，为确保工作面回采过程中通风系统的稳定，选择合适的通风方式，以及局扇通风设备。
3、根据工作面位置确定电源的取向，以及电压等级的确定。
表3 煤矿常用的电压等级及用途4、根据地质部门提供的水文资料，选择排水设备。
第二章 井下电力负荷统计及计算我矿工作面均为高产高效工作面，根据工作面基本参数，结合综采配套设备重新定型，电力负荷计算应符合下列规定：1、能够较精确计算出电动机功率的用电设备，直接取其计算功率；2、其他设备，一般采用需要系数法计算。
S=cos d K Pe φ⋅∑式中：S —工作面的电力负荷视在功率（kVA ） ∑Pe—参加计算的所有用电设备额定功率之和,KWKd —需用系数 Kd =r Klo Ktηη⋅⋅ Klo —同时系数。
该工作组在最大负荷时，工作着的用电设备容量与该组用电设备总容量之比称为同时系数Kt —负荷系数。
该设备组在最大负荷时，工作着的用电设备实际所需功率与工作着的用电设备总功率之比称为负荷系数，取0.74rη—线路供电效率。
线路末端功率与始端功率之比，一般为0.95～0.98。
η—用电设备在实际运行功率时的效率,取0.9cos Φ—加权平均功率因数,取0.85第三章 变压器的选型变压器是供电系统中的主要电气设备，对供电的可靠性、安全性和经济性有着重要意义，如果变压器容量选择得过大，不仅使设备投资费用增加，而且变压器的空载损耗也将过大，促使供电系统中的功率因数值减小；如果变压器容量选择得过小，在长期过负荷运行情况下，铜损将增大，使线圈过热而加速老化，缩短变压器寿命，既不安全也不经济。
电缆吊挂弧度
一、 根据《煤矿安全规程》第四百六十八条规定：电缆悬挂点间距，在水平巷道或倾斜井巷内不得超过3m 。
故拟定2m 吊挂间距，对电缆吊挂弧度计算。
二、 根据《煤矿井下供配电设计规范》(GB50417-2007)，4.2电缆安装长度计算宜符合下列规定：1.地面及井下铠装电缆按所经路径的1.05倍计取，橡套电缆按所经路径的1.08-1.10倍计取。
2.每根电缆两端各留8-10m 余量3.每一处接头宜留8-10米的余量4.上述长度之和，应为一根电缆的计算长度由此可知，设计一段100米长水平巷道铺设铠装动力电缆（中间无接头），则应实际入井铠装电缆115米，其中5米为电缆弛度。
已知电缆吊挂间距为2米，则100米长巷道分为50段，平均每段电缆长度应为2.1米。
已知：弧长C=2.1米，弦长L=2米，计算弧度及半径。
0.503)48(2C R C L ⎡⎤⎢⎥=⎢⎥-⎢⎥⎣⎦=112*()2[1*()2]n n n n N c L Sin C L C Cos R R R R R +-=+-1R=1.276 2R =1.565 3R =1.825 4R =1.9775R =1.977 1.977R =C A R==2.1/1.977=1.06rad=1.06*180/3.14=60.89度 计算拱高:=1.70 1.977-1.70=0.277m同理已知：弧长C=2.2米，弦长L=2米，计算橡套电缆弧度 0.50348(2C R ⎡⎤⎢⎥=⎢⎥⎢⎥⎣⎦=11R=1.219 2R =1.39 3R=1.45 4R =1.468 5R =1.468 R =1.468 C A R==2.2/1.468=1.5rad=1.5*180/3.14=85.9度 计算拱高:1.07 1.468-1.07=0.4m铠 装电 缆橡 套电 缆。
2011煤矿供电设计规范

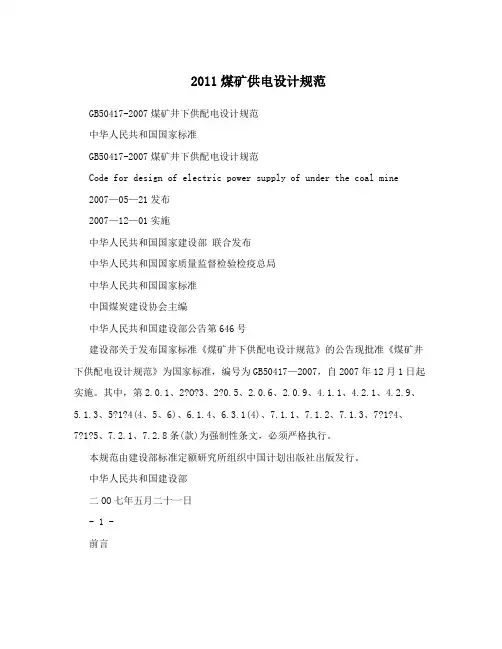

2011煤矿供电设计规范GB50417-2007煤矿井下供配电设计规范中华人民共和国国家标准GB50417-2007煤矿井下供配电设计规范Code for design of electric power supply of under the coal mine 2007—05—21发布2007—12—01实施中华人民共和国国家建设部联合发布中华人民共和国国家质量监督检验检疫总局中华人民共和国国家标准中国煤炭建设协会主编中华人民共和国建设部公告第646号建设部关于发布国家标准《煤矿井下供配电设计规范》的公告现批准《煤矿井下供配电设计规范》为国家标准，编号为GB50417—2007，自2007年12月1日起实施。
其中，第2.0.1、2?O?3、2?0.5、2.0.6、2.0.9、4.1.1、4.2.1、4.2.9、5.1.3、5?1?4(4、5、6)、6.1.4、6.3.1(4)、7.1.1、7.1.2、7.1.3、7?1?4、7?1?5、7.2.1、7.2.8条(款)为强制性条文，必须严格执行。
本规范由建设部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国建设部二OO七年五月二十一日- 1 -前言本规范是根据建设部建标函(2005}124号文件《关于印发“2005年工程建设标准制定、修订计划(第二批)”的通知》的要求，由中煤国际工程集团武汉设计研究院会同有关单位共同编制完成的。
本规范在编制过程中，编制组认真分析、总结和吸取了十几年来国内外煤矿井下供配电采用新技术、新装备的经验及新的科研成果。
所引用的技术参数和指标，是生产实践经验数据的总结。
特别是高产高效工作面近几年发展较快，其供配电系统有了比较成熟的运行实践经验。
编制组广泛征求了有关单位意见，经反复修改，最后经审查定稿。
本规范共8章，内容涉及煤矿井下供电的各个方面，主要包括:总则、井下供配电系统与电压等级、井下电力负荷统计与计算、井下电缆选择与计算、井下主(中央)变电所设计、采区供配电设计、井下电气设备保护及接地、井下照明等。
GB矿山电力设计规范
一、GB50070-2009_矿山电力设计规范第一章总则第1.0.２条本规范适用于新建、扩建的矿山工程电力设计，不适用于石油矿电力设计。
第1.0.4 条矿山工程电力设计，必须从全局出发，统筹兼颐，按负荷性质、用电容量、工程特点、工艺设备和地区供电条件，正确处理供、用电的关系，合理确定设计方案。
第二章矿山工程供配电一、一级负荷：1.因事故停电有淹井危险的主排水泵；2.有爆炸，火灾危险的矿井主通风机；3.对人体健康及生命有危害气体矿井的主通风机；4.具有本条1—3项之一所列危险矿井经常使用的立井载人提升装置；5.无平硐或无斜井作安全出口的立井，其深度超过150m，且经常使用的载人提升装置；6.矿井瓦斯抽放设备。
二、二级负荷：1.不属于一级负荷的大、中型矿井井下的主要生产设备；2.大、中型矿井地面主要生产流程的生产设备和照明设备；3.大、中型矿井的安全监控及环境监测设备；4.没有携带式照明灯具的井下照明设备。
三、三级负荷：不属于一级和二级负荷的生产设备和照明设备。
一、一级负荷：1.用井巷疏干的排水没备；2.有淹没采掘场危险的主排水设备和疏干设备；3.大型铁路车站的信号电源。
二、二级负荷：1.大、中型露天矿的疏干设备和采掘场排水设备；2.大、中型露天矿采煤(采矿)、掘进、运输、排土设备；3.大、中型露天矿地面生产系统中主要生产设备及照明设备。
三、三级负荷：不属于一级和二级负荷的生产设备和照明设备。
一、二级负荷：1.大、中型选矿(煤)厂的破碎、矿石及原煤系统主要设备及照明设备；2.大、中型选矿(煤)厂的重选、磨矿、浓缩、浮选、干燥等系统主要生产设备及照明设备；3.大、中型选矿(煤)厂的装车系统主要生产设备及照明设备。
二、三级负荷：不属于二级负荷的生产设备和照明设备。
一、矿山工程的一级负荷应由两个电源供电，且两个电源间允许无联系和有联系，当两个电源有联系时，应同时符合下列规定：1.当发生任何一种故障时，两个电源的任何部分应不致同时受到损坏；2.当发生任何一种故障且保护装置动作正常时，应有一回电源不中断供电；当发生任何一种故障且主保护装置失灵，以致两电源均中断供电后，应能在有人值班的处所完成各种必要的操作，迅速恢复一个电源的供电。
煤矿井下供电设计规范
煤矿井下供电设计规范 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】煤矿井下供配电设计规范GB50417-2007中华人民共和国建设部2007年05月21日发布 2007年12月01日实施煤矿井下供配电设计规范GB50417-20072007—05—21 发布 2007—12—01 实施中华人民共和国国家建设部联合发布中华人民共和国国家质量监督检验检疫总局、中华人民共和国国家标准、中国煤炭建设协会主编、中华人民共和国建设部公告第646号，建设部关于发布国家标准《煤矿井下供配电设计规范》的公告，现批准《煤矿井下供配电设计规范》为国家标准，编号为 GB50417—2007，自 2007年12月1日起实施。
其中，第2.0.1、、2....、.中华人民共和国建设部二OO七年五月二十一日前言本规范是根据建设部建标函[2005]124号文件《关于印发“2005年工程建设标准制定、修订计划(第二批)”的通知》的要求，由中煤国际工程集团武汉设计研究院会同有关单位共同编制完成的。
本规范在编制过程中，编制组认真分析、总结和吸取了十几年来国内外煤矿井下供配电采用新技术、新装备的经验及新的科研成果。
所引用的技术参数和指标，是生产实践经验数据的总结。
特别是高产高效工作面近几年发展较快，其供配电系统有了比较成熟的运行实践经验。
编制组广泛征求了有关单位意见，经反复修改，最后经审查定稿。
本规范共8 章，内容涉及煤矿井下供电的各个方面，主要包括：总则、井下供配电系统与电压等级、井下电力负荷统计与计算、井下电缆选择与计算、井下主(中央)变电所设计、采区供配电设计、井下电气设备保护及接地、井下照明等。
适用于煤矿井下供电设计咨询的各个阶段。
本规范以黑体字标志的条文为强制性条文，必须严格执行。
本规范由建设部负责管理和对强制性条文的解释，由中国煤炭建设协会负责日常管理，由中煤国际工程集团武汉设计研究院负责具体技术内容的解释。
建设部关于发布国家标准《煤矿井下供配电设计规范》的公告－第646号
建设部关于发布国家标准《煤矿井下供配电设计规范》的公告
－第646号
佚名
【期刊名称】《工程建设标准化》
【年(卷),期】2007(0)4
【摘要】现批准《煤矿井下供配电设计规范》为国家标准，编号为GB50417－2007，自2007年12月1日起实施。
其中，第2．0．1、2．0．3、2．0．5、2．0．6、2．0．9、4．1．．1、4．2．1、4．2．9、5．1．3、5．1．4（4、5、6）、6．1．4、6．3．1（4）、7．1．1、7．1．2、7．1．3、7：’i．4、7．1．5、7．2．1、7．2．8条（款）为强制性条文，必须严格执行。
【总页数】1页(P11-11)
【关键词】设计规范;煤矿井下;国家标准;供配电;建设部;公告;强制性条文
【正文语种】中文
【中图分类】TU852
【相关文献】
1.中华人民共和国住房和城乡建设部关于发布国家标准《煤矿井下消防、洒水设计规范》的公告 [J], ;
2.住房和城乡建设部关于发布国家标准《煤矿井下辅助运输设计规范》的公告 [J],
3.住房和城乡建设部关于发布国家标准《煤矿井下辅助运输设计规范》的公告 [J],
4.建设部关于发布国家标准《煤矿井下消防、洒水设计规范》的公告第436号 [J],
5.建设部关于发布国家标准《煤矿井下热害防治设计规范》的公告-第645号 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。
煤矿井下供电设计规范标准
煤矿井下供配电设计规范GB50417-2007中华人民共和国建设部2007年05月21日发布 2007年12月01日实施煤矿井下供配电设计规范GB50417-20072007—05—21 发布 2007—12—01 实施中华人民共和国国家建设部联合发布中华人民共和国国家质量监督检验检疫总局、中华人民共和国国家标准、中国煤炭建设协会主编、中华人民共和国建设部公告第646号，建设部关于发布国家标准《煤矿井下供配电设计规范》的公告，现批准《煤矿井下供配电设计规范》为国家标准，编号为 GB50417—2007，自 2007年12月1日起实施。
其中，第2.0.1、2.O.3、2.0.5、2.0.6、2.0.9、4.1.1、4.2.1、4.2.9、5.1.3、5.1.4(4.5.6)、6.1.4、6.3.1(4)、7.1.1、7.1.2、7.1.3、7.1.4、7.1.5、7.2.1、7.2.8 条(款)为强制性条文，必须严格执行。
本规范由建设部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国建设部二OO七年五月二十一日前言本规范是根据建设部建标函[2005]124号文件《关于印发“2005年工程建设标准制定、修订计划(第二批)”的通知》的要求，由中煤国际工程集团武汉设计研究院会同有关单位共同编制完成的。
本规范在编制过程中，编制组认真分析、总结和吸取了十几年来国内外煤矿井下供配电采用新技术、新装备的经验及新的科研成果。
所引用的技术参数和指标，是生产实践经验数据的总结。
特别是高产高效工作面近几年发展较快，其供配电系统有了比较成熟的运行实践经验。
编制组广泛征求了有关单位意见，经反复修改，最后经审查定稿。
本规范共8 章，内容涉及煤矿井下供电的各个方面，主要包括：总则、井下供配电系统与电压等级、井下电力负荷统计与计算、井下电缆选择与计算、井下主(中央)变电所设计、采区供配电设计、井下电气设备保护及接地、井下照明等。
煤矿井下供电设计规范GB50417
煤矿井下供电设计规范GB50417
首先，规范明确了井下供电系统的设计原则。
根据井下设备的特点和动力需求，要选择适当的供电电压等级，并确保供电系统的可靠性和稳定性，以保障井下设备的正常运行。
其次，在电气设备选择方面，规范要求根据矿井的实际情况，选择具有防爆性能的电气设备，并根据不同区域的防爆要求，对设备进行分类和标志，以确保井下供电系统的安全可靠。
在电气设备的安装要求方面，规范要求井下电缆的敷设应符合国家相关标准，并对电缆井、电缆桥架等设施的布置和绝缘接地进行了详细的规定，以确保井下供电系统的安全运行。
同时，规范还对井下供电系统的设备保护和维护提出了要求。
例如，要建立健全的井下设备保护装置和系统，确保故障时能够及时切断电源，防止电气设备的受损和事故的发生。
另外，还对设备的巡视、检修和保养提出了要求，以保证井下供电系统的长期稳定运行。
最后，规范还详细规定了井下电力系统的布线方式，包括电力线路的敷设、井下分级变电站的设置等。
规范要求布线应合理、经济，尽可能减少线路的长度和损耗，确保电能传输的效率和质量。
