实验八555时基电路及其应用
实验八
555时基电路及其应用
一、实验目的
1、熟悉555定时电路的结构、工作原理及其特点；
2、掌握使用555定时器组成单稳态电路、多谐振荡电路和施密特电路； 二、实验原理
参考董宏伟编《数字电子技术实验指导书》P61。
555电路的功能表如表8—1所示。
表8—1 555电路的功能表
555定时器主要是与电阻、电容构成充放电电路，并由两个比较器来检测电容器上的电压，以确定输出电平的高低和放电开关管的通断。
这就可以构成从几微秒到数十分钟的延时电路，方便地构成单稳态触发器，多谐振荡器，施密特触发器等脉冲产生或波形变换电路。
三、实验设备与器件 l 、万用表一只
2、双踪示波器一台
3、555时基IC 一片，电阻器100k Ω×1（实验箱上已配置）、可变电阻器10k Ω×1（实验箱上已配置），电阻5.1k Ω×2，电容器0.01μF ×2、100μF ×1。
四、555定时器的实验内容
1、用555集成电路构成单稳态触发器（详细工作过程参考相关教材） 图8—2是由555定时器和外接定时元件R 、C 构成的单稳态触发器，暂稳态的持续时间t w (即为延时时间，如图8—3所示)决定于外接元件R 、C 值的大小，其理论值由下式决定
图8—1 555定时器引脚排列 GND ⎺R D
v O
v I2
t W =1.1RC
通过改变R 、C 的大小，可使延时时间在几个微秒到几十分钟之间变化。
实验步骤如下：
(1)按照图8—2在图8—4中模拟连接好电路。
(2)按图8—4接好实物电路图，输入端v I (2脚)接实验箱的单次负脉冲发生源(接好后先不要按动此按钮)，检查电路无误后，通电，用万用表测量v O (3脚)端的电压值，这是稳态时的电压，做好记录，填在表8
—2中。
万用表继续保留
图
8—3单稳态电路的延迟时间
v
v
(2/3)V
图8—2单稳态触发器
单次脉冲源 -5V +5V
地 100μ
0.01μ
图8—4单稳态电路实物连接图
在此位置上不要撤出。
(3)迅速按一下负极性单次脉冲源的按钮，同时开始计时。
此时v O (3脚)端的电压值会发生翻转，经过一段时间后，v O (3脚)端的电压值会再次翻转回稳态时的电压，这段时间就是延迟时间t W 。
读出这段时间并做好记录，填在表8—2中。
(4)把实测的时间与理论计算的时间相比较，找出绝对误差值和相对误差值，分析误差的原因。
2、用555电路构成多谐振荡器（详细工作过程参考相关教材）
如图8—5所示，由555定时器和外接元件R 1、R 2、C 构成多谐振荡器。
电容C 在(1/3)V CC 和(2/3)V CC 之间充电和放电，其波形如图8—6所示。
输出信号的时间参数是
T =t W1+t W2 ， t W1=0.7(R l +R 2)C ， t W2=0.7R 2C
外部元件的稳定性决定了多谐振荡器的稳定性，555
定时器配以少量的元件即可获得较高精度的振荡频率和具有较强的功率输出能力。
因此这种形式的多谐振荡器应用很广。
如果同学们有兴趣，可尝试把R 1接入10k Ω电位器，调节电位器的数值，可以调节振荡频率。
5.1k 0.01R 5.1k
图8—5 多谐振荡器
图8—6 多谐振荡器的波形
v v (2/3)V (1/3)V
实验步骤如下：
(1)按照图8—5在图8—7中模拟连接好电路。
(2)按图8—7接好实物电路图，检查电路无误后，通电，用双线示器同时检测v C 和v O 的波形，并记录在图8—8中，读出v O 的周期T ，t W1、t W2，v C 锯齿波的最大电压值和最小电压值，计算出v O 的频率f ，做好记录，填在表8—3中。
(3)把实测的时间与理论计算的时间相比较，找出绝对误差值和相对误差值，分析误差的原因。
表8—3
3、用555电路组成施密特触发器
电路如图8—9所示，只要将脚2、6连在一起作为信号输入端，即得到施密
图8—7多谐振荡电路实物连接图
-5V +5V
地 0.01μ+ 0.01μ 5.1k Ω
Ω
图8—8多谐振荡器的实测波形
v O t
0 v C
t
特触发器(其中7脚悬空)。
如果在v I 端输入正弦波，可得出如图8—10所示出的波形图，传输特性曲线如图8—11所示。
由于实验条件的限制，输入信号v I 改为使用缓慢变化电压输入，如图8—9中的10k Ω可变电位器与稳压电源的接法，可在中间抽头处输出一变化的电压。
实验步骤如下：
(1)按照图8—9在图8—11中模拟连接好电路。
(2)首先把v I 调到0V(使用万用表观测)，再按图8—11接好实物电路图，检查电路无误后，通电，此时与v O 连接的逻辑电平显示二极管应发亮。
(3)缓慢增加v I 的数值，直至与v O 连接的逻辑电平显示二极管熄灭，用万用表记录下此时的v I 值，即为V T+（理论值为2V CC /3），填写至表8—4中。
(4)缓慢减少v I 的数值，直至与v O 连接的逻辑电平显示二极管重新发亮，用万用表记录下此时的v I 值，即为V T –（理论值为V CC /3），填写至表8—4中。
(5)把实测的V T+与V T –与理论值相比较，利用以下式子计算出回差电压 ∆V T = V T+–V T –
(6)在图8—12中画出本实验实际测量的施密特触发器传输特性曲线。
表8—4
CC
CC
图8—10 施密特触发器输出波形
图8—9 施密特触发器
10k
图8—11施密特电路实物连接图
-5V +5V
地 0.01μ
+
v O
v I
图8—12 施密特触发器传输特性曲线。
实验八555时基电路及其应用
实验⼋555时基电路及其应⽤实验⼋555时基电路及其应⽤⼀、实验⽬的1、熟悉555定时电路的结构、⼯作原理及其特点；2、掌握使⽤555定时器组成单稳态电路、多谐振荡电路和施密特电路；⼆、实验原理参考董宏伟编《数字电⼦技术实验指导书》P61。
555电路的功能表如表8—1所⽰。
表8—1 555电路的功能表555定时器主要是与电阻、电容构成充放电电路，并由两个⽐较器来检测电容器上的电压，以确定输出电平的⾼低和放电开关管的通断。
这就可以构成从⼏微秒到数⼗分钟的延时电路，⽅便地构成单稳态触发器，多谐振荡器，施密特触发器等脉冲产⽣或波形变换电路。
三、实验设备与器件 l 、万⽤表⼀只2、双踪⽰波器⼀台3、555时基IC ⼀⽚，电阻器100k Ω×1（实验箱上已配置）、可变电阻器10k Ω×1（实验箱上已配置），电阻5.1k Ω×2，电容器0.01µF ×2、100µF ×1。
四、555定时器的实验内容1、⽤555集成电路构成单稳态触发器（详细⼯作过程参考相关教材）图8—2是由555定时器和外接定时元件R 、C 构成的单稳态触发器，暂稳态的持续时间t w (即为延时时间，如图8—3所⽰)决定于外接元件R 、C 值的⼤⼩，其理论值由下式决定图8—1 555定时器引脚排列 GND ?R Dv Ov I2t W =1.1RC通过改变R 、C 的⼤⼩，可使延时时间在⼏个微秒到⼏⼗分钟之间变化。
实验步骤如下：(1)按照图8—2在图8—4中模拟连接好电路。
(2)按图8—4接好实物电路图，输⼊端v I (2脚)接实验箱的单次负脉冲发⽣源(接好后先不要按动此按钮)，检查电路⽆误后，通电，⽤万⽤表测量v O (3脚)端的电压值，这是稳态时的电压，做好记录，填在表8—2中。
万⽤表继续保留图8—3单稳态电路的延迟时间vv(2/3)V图8—2单稳态触发器单次脉冲源 -5V +5V地 100µ0.01µ图8—4单稳态电路实物连接图在此位置上不要撤出。
555时基电路及其应用实验报告
555时基电路及其应用实验报告一、导言555时基电路是一种常用的集成电路，广泛应用于各种电子设备中。
本实验旨在通过对555时基电路的实验搭建和应用实验，探索其工作原理和应用特点。
二、实验设备和材料1. 555时基电路芯片2. 电阻、电容和电感元件3. 电源、示波器和信号发生器等实验仪器4. 连接线等实验辅助材料三、实验步骤1. 555时基电路搭建实验根据555时基电路的原理图，将实验设备和材料连接起来。
按照标准的接线顺序，将电源、电阻、电容和555芯片等元件逐一连接。
注意检查接线是否正确，以确保电路能够正常工作。
2. 555时基电路测试接下来，将示波器连接到555芯片的输出引脚上，调节示波器的参数，观察波形的变化。
通过改变电阻和电容的数值，可以调节输出波形的频率和占空比。
记录下不同参数下的波形特征，并进行分析和比较。
3. 555时基电路应用实验在实验中，可以将555时基电路应用于脉冲发生器、定时器、频率计等实际电子电路中。
通过改变电路的连接方式和参数设置，可以实现不同的应用功能。
例如，可以将555时基电路连接到脉冲发生器电路中，生成稳定的脉冲信号；也可以将555时基电路作为定时器，控制电路的工作时间。
四、实验结果与分析1. 555时基电路工作特点通过实验观察，我们发现555时基电路可以产生稳定的方波信号。
在输入电压为5V的情况下，根据电路参数的不同设置，可以得到不同频率和占空比的输出波形。
通过改变电阻和电容的数值，可以调节频率的范围。
而通过改变电路的连接方式，如添加电感元件，可以实现更丰富的波形变化。
2. 555时基电路的应用实验结果通过将555时基电路应用于脉冲发生器和定时器电路中，我们成功实现了不同功能的电路设计。
脉冲发生器可以产生稳定的脉冲信号，其频率和占空比可以通过调节电路参数来控制。
定时器电路可以在预设的时间段内控制其他电路的工作状态。
五、实验结论通过本次实验，我们了解了555时基电路的工作原理和应用特点。
时基电路及其应用实验报告
时基电路及其应用实验报告一、实验目的本次实验旨在深入了解时基电路的工作原理、特性以及其在实际应用中的多种功能。
通过实验操作和数据分析，掌握时基电路的使用方法，培养实际动手能力和电路分析能力。
二、实验原理1、时基电路概述时基电路是一种能够产生精确时间间隔的集成电路，最常见的时基电路是 555 定时器。
它由分压器、比较器、RS 触发器和输出级等部分组成。
2、 555 定时器的工作原理555 定时器的工作电压范围较宽，在 45V 18V 之间。
其内部的两个比较器将电源电压进行分压，分别与外部输入的控制电压进行比较，从而决定 RS 触发器的状态，进而控制输出端的电平。
3、时基电路的基本工作模式单稳态模式：在触发信号作用下，输出一个固定宽度的脉冲。
多谐振荡器模式：产生一定频率的方波信号。
施密特触发器模式：对输入信号进行整形和变换。
三、实验器材1、 555 定时器芯片2、电阻、电容若干3、示波器4、电源5、面包板6、导线若干四、实验步骤1、单稳态电路实验按照电路图在面包板上搭建单稳态电路，选择合适的电阻和电容值。
给触发端施加一个触发信号，用示波器观察输出端的脉冲宽度。
改变电阻或电容的值，观察脉冲宽度的变化，并记录相关数据。
2、多谐振荡器实验搭建多谐振荡器电路，选择合适的电阻和电容值。
用示波器观察输出端的方波信号，测量其频率和占空比。
调整电阻或电容的值，研究频率和占空比的变化规律。
3、施密特触发器实验构建施密特触发器电路，输入不同幅度和形状的信号。
用示波器观察输入和输出信号的波形，分析施密特触发器的整形效果。
五、实验数据及分析1、单稳态电路当电阻 R ＝10kΩ，电容 C ＝01μF 时，触发后输出脉冲宽度约为11ms。
增大电阻值，脉冲宽度增加；减小电容值，脉冲宽度减小。
2、多谐振荡器R1 ＝10kΩ，R2 ＝100kΩ，C ＝001μF 时，输出方波频率约为5kHz。
增大电容值，频率降低；改变电阻比值，频率和占空比均发生变化。

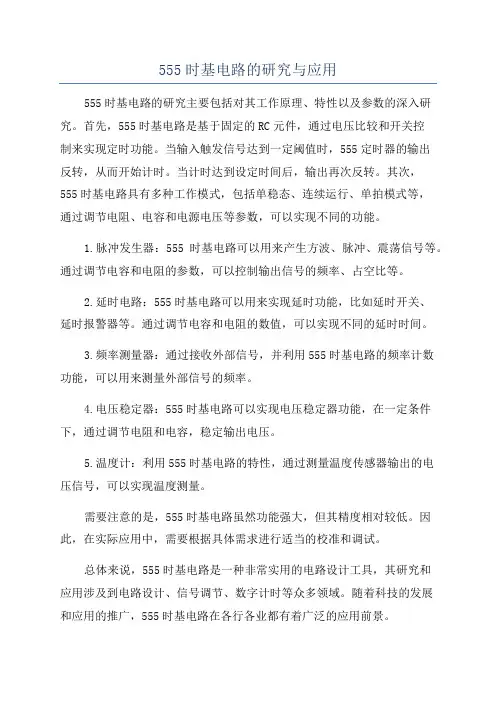

555时基电路的研究与应用
