对污泥为主要原料烧制陶粒的探索
《对污泥泥为主要原料料烧制陶粒的探索》
《对污泥泥为主要原料料烧制陶粒的探索》
这可作为再生生能源，在一一般窑炉作为燃料料掺合使用用；有的 存有贵重、稀有金金金属。可作砖、瓦原料料予以利利用用，有的要 以物理理、化学方方法交错技术予以无无害化处置。以利利用用废弃 污泥泥烧制一一种建材深加工工的陶粒是出路路之一一。
《对污泥泥为主要原料料烧制陶粒的探索》
《对污泥泥为主要原料料烧制陶粒的探索》
1、污泥泥处置现状及研发方方向
成都市第一一城市污水水处理理厂厂新建占地46.19亩，该厂厂污泥泥 量量每天就有400吨，污泥泥脱水水80％以后运往垃圾填埋场填埋， 这种方方式因为脱水水程度有限，填埋时占用用空间大大，填埋后的 防护复杂。
《对污泥泥为主要原料料烧制陶粒的探索》
《对污泥泥为主要原料料烧制陶粒的探索》
3.3陶粒制作系统技术 目目前，我国陶粒烧制一一般采用用回转窑焚烧工工艺， 与其匹配的原料料制备、污泥泥脱水水、干干化、粉磨、 窑外成球、窑内成球、烧成热工工、筛选分级、原 料料化验控制、成品出厂厂检测并其相适应的烧成技 术，设备配套、自自动化控制，已有成熟的经验。
《对污泥泥为主要原料料烧制陶粒的探索》
成都第一一污水水处理理厂厂污泥泥的化学成分 SiO2 52-60 AL2O3 16-17.5 Fe2O3 6.9-9 CaO 0.9-1.8 MgO 1.2-1.9 Loss 8.5-11
《对污泥泥为主要原料料烧制陶粒的探索》
3.2污泥泥量量与建设规模
污泥泥源头是逐年年递增的，但如定点建陶粒厂厂，对其泥泥 源供应必须予以稳定为确保。陶粒烧制厂厂是一一个企业，它 是有一一个基本合理理的规模要求的。 一一般中小小型企业是以5万立立方方米米/年年、10万立立方方米米/年年、 20 - 30万立立方方米米/年年的规模。如，以一一般起点规模5万立立方方 米米/年年为例例，年年需干干基污泥泥约5万吨左右，具体数量量需按原 始含水水污泥泥的水水分，根据具体情况按物料料平衡予以具体确 定。由此，如拟建陶粒厂厂首首先应对周围污泥泥源，作具体的 调查。如果多点供泥泥，泥泥源离陶粒厂厂距离一一般不不宜大大于50 公里里里。
《对污泥泥为主要原料料烧制陶粒的探索》
3.4.2 陶粒生生产线设备主要包括：原料料贮存仓、降尘 室、引⻛风机、主窑体、燃料料系统、控制柜等。其中 原料料仓下部的喂料料器器、窑体转速和拱燃料料均为无无 级调速，以便便调整其工工艺参数，在保证产品质量量 的前提下获得最大大的产量量。
《对污泥泥为主要原料料烧制陶粒的探索》
陶粒是一一种建筑材料料，其外观特征大大部分呈圆形或椭圆形 球体，但也有一一些仿碎石石陶粒不不是圆形或椭圆形球体，而而呈 不不规则碎石石状。陶粒形状因工工艺不不同而而各异。它的表面面是一一 层坚硬的外壳，这层外壳呈陶质或釉质，具有隔水水、保气气的 作用用，并且必须赋予陶粒较高高的强度。陶粒径，一一般为525mm。陶粒，一一般用用来取代混凝土土中的碎石石和卵卵石石。它能 使混凝土土在不不减强度的前提下，大大大大减轻混凝土土的自自重。
《对污泥泥为主要原料料烧制陶粒的探索》
3.4陶粒制作的工工艺流程
《对污泥泥为主要原料料烧制陶粒的探索》
生生产线工工艺流程主要有： 破碎 →配料料 →粉磨 →制料料→煅烧 →燃料料制品 →成品冷却 →筛分 →包装 １）污泥泥干干化 经过机械脱水水后的污水水处理理厂厂 污泥泥和河湖疏浚污泥泥，污泥泥的水水份含量量为７０～８ ５％，采用用污泥泥干干化装置使污泥泥的水水份含量量降至至 ３５～３０％，污泥泥干干化装置采用用的热源为独立立热 源或烟气气余热，采用用独立立热源是通过一一段式干干化 工工艺完成污泥泥干干化→过程，采用用烟气气余热是通过 二二段式干干化工工艺完成污泥泥干干化过程；
400
≥1.0Biblioteka 12.8≤2.0≥0.8
40 42
《对污泥泥为主要原料料烧制陶粒的探索》
四川省建材产品质量量监督检验中心心
检 验 报 告
污泥泥陶粒
《对污泥泥为主要原料料烧制陶粒的探索》
《对污泥泥为主要原料料烧制陶粒的探索》
3、污泥泥烧制陶粒的技术和工工艺流程 3.1污泥泥的化学成分 由于废弃污泥泥来自自不不同源头，成分各异。目目前， 已经掌握可以按工工艺要求指标采用用校正原料料予以 调整匹配，所以绝大大部分污泥泥都有可能实现利利用用。
现阶段国内外研究的热点集中于利利用用污泥泥(或污 泥泥灰)烧制陶粒的用用途。对于类似于二二氧化硅-氧化 铝-氧化镁的三元系统,其化学组成在低共熔点(温度 为1361℃时的低共熔点)，而而用用污泥泥烧制陶粒的最 高高温度是1100℃-1400℃，刚好把以上的三元系统 共熔有明显的效果。
《对污泥泥为主要原料料烧制陶粒的探索》
《对污泥泥为主要原料料烧制陶粒的探索》
用用这个方方法烧制陶粒的好处是用用农户产品的废料料， 成本低还减少了了废料料的二二次污染，所排放的气气体 无无毒无无气气味，为环境保护做了了很大大的贡献，用用它 烧制的陶粒是天然环保的绿色色产品，实现了了低碳 环保节能建材的新突破。
《对污泥泥为主要原料料烧制陶粒的探索》
利利用用污泥泥为主要原料料70%-75%，加一一 些粘土土、⻚页岩和煤矸石石30%-25%，在柱状 制粒机的基础上，利利用用回转窑烘干干烧制成 陶粒，污泥泥成为了了一一种不不含硫、不不含甲醛 的环保型材料料。经检验测定其筒压强度为 1.0-1.5Pa，容重为320kg/m³，吸水水率≤20， 确认污泥泥陶粒壳外致密贰其内成蜂窝状， 具有优越的陶瓷材料料性能和保温、隔音音效 果。
《对污泥泥为主要原料料烧制陶粒的探索》
3.4.1 陶粒的生生产设备采用用的是工工业回转窑 圆筒形的主窑体与水水平呈3.8°左右的倾⻆角放置 在托滚上。物料料在高高的一一端进入入窑内，在窑体做 回转运动的作用用下，物料料从高高处(窑尾)滚落至至低处 (窑头)，同时，在窑头处，高高压⻛风机将稻糠、锯末、 植物粉体喷入入窑内，并使其充分燃烧，产生生的热 量量使物料料发生生物理理和化学变化，产生生膨胀现象， 冷却后既为陶粒。
《对污泥泥为主要原料料烧制陶粒的探索》
２） 生生料料球的制备 将水水份含量量为３５～３０％的 污泥泥，通过３～５天的储存，使污泥泥的水水份含量量降 至至２５～２０％，通过配制、搅拌后压机压制成生生 料料球，压机工工作压力力力为５８. ０～６２. ０ＭＰａ。 ３） 污泥泥生生料料球储存 污泥泥生生料料球储存３～５天后， 使污泥泥的水水份含量量进一一步降低至至２０～１８％。
《对污泥泥为主要原料料烧制陶粒的探索》
４） 污泥泥陶粒烧制在陶粒焙烧炉内，先将污泥泥生生料料 球以恒定速率从室温增温至至１９０ ～２００℃， 在１９０～２００℃保持５５～６０ｍｉｎ，然后 以２～３℃／ｍｉｎ的速率分别加热至至最大大温度１ ０００～１１００℃，在最大大温度时保持５５～６ ０ｍｉｎ，然后再以２～３℃／ｍｉｎ的速率降温 至至４８０～５００℃，过夜冷却至至１０５～１１０ ℃，最后冷却至至室温，完成污泥泥陶粒的烧制。
中国绿色色建材产业发展联盟
工工业固废应用用技术专业委员会 2017利利废产品发展论坛资料料
成都中陶科技有限公司
⻩黄 琳
2017.3 北北京
中国绿色色建材产业发展联盟
工工业固废应用用技术专业委员会 2017利利废产品发展论坛资料料
对污泥泥为主要原料料烧制陶粒的探索
一一、污泥泥处置现状及研发方方向 二二、污泥泥焙烧陶粒的条件和产品性能指标 三、污泥泥烧制陶粒的技术和工工艺流程 四、用用稻糠、锯末、植物粉体等为燃料料的新方方法
《对污泥泥为主要原料料烧制陶粒的探索》
根据上述已经测得的污泥泥陶粒的性 能参数，研究制备的污泥泥灰陶粒的应 用用范围广广，除了了适用用于制备多种建筑 墙体材料料、承重结构材料料等方方面面外，还 可用用作环境工工程，污水水处理理过滤，自自来 水水过滤，无无土土栽培，城市绿化，蓄水水保 湿海海绵城市等方方面面。
《对污泥泥为主要原料料烧制陶粒的探索》
2、污泥泥焙烧陶粒的条件和产品性能指标
由于废弃污泥泥泥泥源不不一一，呈现着多变性和多样性，质地 各不不相同。这也决定了了处理理处置污泥泥的手手段和方方法的多种 多样性，很难也不不能以一一种方方法覆盖全貌。有的污泥泥具有 残存能源，干干基竟达2000-5000大大卡/公斤斤。
《对污泥泥为主要原料料烧制陶粒的探索》
陶粒，具有密度小小、质轻、保温、隔热，而而且有较好的物理理性能， 也可作为水水处理理中的一一种滤料料。
陶粒的物理理力力力学性能常规要求
堆积 筒压 吸水水 粒型 软化 孔隙 密度 强度 率％ 系数 系数 率％ kg/m³ MPa 有害物 煮沸 硫化 氯化 烧失 损失 物含 物含 量量 率 量量 量量 ％ ％ ％ ％ ≤5 ≤5 ≤1.0 ≤0.02
3.4.3 用用稻糠、锯末、植物粉体等为燃料料的新方方法 以前用用煤烧制陶粒的成本高高，排放通常不不达标， 烧制的产品质量量不不过关，是一一种落后的传统烧制方方式， 用用污泥泥做原料料再加用用绿色色环保燃料料烧制的陶粒就是真 正的绿色色环保产品，开辟了了日日新月月异的建筑市场人人与 自自然和谐发展的新局面面。用用稻糠、锯末、植物粉体烧 制的污泥泥陶粒具有多种优质的性能，不不仅能减轻地震 带来的后果，还是隔热、隔音音、耐火火的新型墙体材料料。
城市污泥陶粒制备技术与应用研究进展
城市污泥陶粒制备技术与应用研究进展城市污泥陶粒制备技术与应用研究进展前言：随着城市化的迅速发展，城市污水处理量不断增加，导致大量的污泥产生。
传统的污泥处理方法主要是焚烧、填埋和堆肥等，然而这些方法存在着各种弊端，如二次污染、臭气扩散以及资源浪费等。
因此，寻找一种有效的方法来处理城市污泥成为迫切的需求。
一、城市污泥陶粒制备技术的发展1. 陶粒制备基本原理城市污泥陶粒制备技术是将污泥进行烘干、破碎、造粒、烧结等工艺步骤，以获得一种具有稳定性和吸附性能的陶粒制品。
其中，烘干是陶粒制备的首要步骤，可以降低污泥水分含量，便于后续处理。
破碎工艺则可以将烘干后的污泥均匀地破碎成较小的颗粒。
造粒是将污泥加入到造粒机中，通过内部压力和剪切力作用，使污泥形成一定形状的颗粒。
烧结是将形成的颗粒置于高温环境下，使其发生化学反应，从而形成稳定的陶粒。
2. 陶粒制备技术的分类根据不同的工艺要求和用途，城市污泥陶粒制备技术可分为干法制备和湿法制备两类。
干法制备主要是将污泥通过烘干、破碎、造粒和烧结等工艺步骤，从而制备出陶粒制品。
干法制备工艺简单、操作方便，但存在着能耗高、易产生二次污染等问题。
湿法制备主要是将污泥和一定比例的粘结剂混合，在造粒和烧结过程中形成陶粒。
湿法制备具有能耗低、制备工艺稳定等优点，但由于粘结剂的添加，可能会引入一些有害物质。
二、城市污泥陶粒的应用1. 土壤修复领域城市污泥陶粒具有良好的吸附性能和稳定性，可以用于土壤修复。
研究表明，将城市污泥陶粒添加到受污染的土壤中，可以有效吸附土壤中的重金属和有机物，减少其对环境的污染。
同时，陶粒中的有机质可以提供养分供应，促进植物生长。
因此，城市污泥陶粒在土壤修复领域具有巨大的潜力。
2. 建筑材料领域城市污泥陶粒可以被用作建筑材料的原料，如砖块、瓦片等。
由于陶粒具有一定的强度和稳定性，可以部分替代传统的建筑材料，降低资源的消耗。
研究还发现，添加城市污泥陶粒的建筑材料具有良好的隔热性能和吸声性能，对于提高建筑物的舒适性有着积极的作用。
污泥制陶粒实验方案
污泥制陶粒实验方案一、实验目的：①利用污泥为主原料，配以其他辅助材料烧制成陶粒建材；②完成大学生创新实验基本要求。
二、实验药品：主要：生活污水处理厂的污泥（含水量78.6％左右），粉煤灰，煤粉金属废屑等。
次要（可增加）：河道淤泥，金属冶炼厂的金属污泥等三、实验原理：本实验采用“湿法造粒—烧结”。
将已有材料按一定配比均匀混合，然后人工造成具有一定形状和机械强度的“生品”，再利用马弗炉烧结成陶粒成品。
四、实验步骤本实验的基本工艺流程如下：将污泥，粉煤灰，煤粉等其他辅助材料分别称量，混合搅拌均匀（控制含水量在30%左右），然后再造粒，将生粒稍微晾干一下，再放入马弗炉中焙烧。
冷却，进行产品性能测试。
具体操作如下：1、污泥含水量的测定：将已称量的污泥放入烘箱中，保持温度为105℃左右，烘一段时间后，取出，称量；反复进行，直到质量不变为止。
所减少的质量即为水的质量，计算出含水量。
2、配料比：污泥：60%~80% 粉煤灰：20%~30% 其他辅料：0~10%○1、影响因素：主要是配料比和烧结温度，其次是烧结时间。
实验时，我们采用控制变量法。
3、产品（生粒）制作：将各原料按配料比分别称量、记录质量后，混合均匀，控制混合物的含水量。
人工造成圆形或者椭圆形且具有一定机械强度的粒状，稍稍晾干。
4、焙烧生品：将制成的生品放入马弗炉中。
注意各粒之间保留一定的距离，不能靠紧，更不能堆积。
○1：预热：将马弗炉中的陶粒进行加热，蒸发掉部分水分，防止陶粒在烧制过程中遇水爆裂。
预热温度：500℃，预热时间：30min左右；○2：焙烧：焙烧温度：1050℃~1170℃之间，焙烧时间：30min左右；○3：成品：被烧结束后，让陶粒自然冷却至室温，取出成品。
5、检测产品性能：主要检测产品的抗压强度，吸水率，体积密度和浸出实验。
五、实验时间安排：主要时间安排在暑假。
六、实验人员安排：曹静，孔如月负责取样和药品称量；邓颖强，任明月负责原料混合；王达军负责马弗炉的控制和产品的放入、取出；王达军，孔如月，曹静，邓颖强，任明月生品的制作。
生活污泥改性烧制超轻陶粒的研究

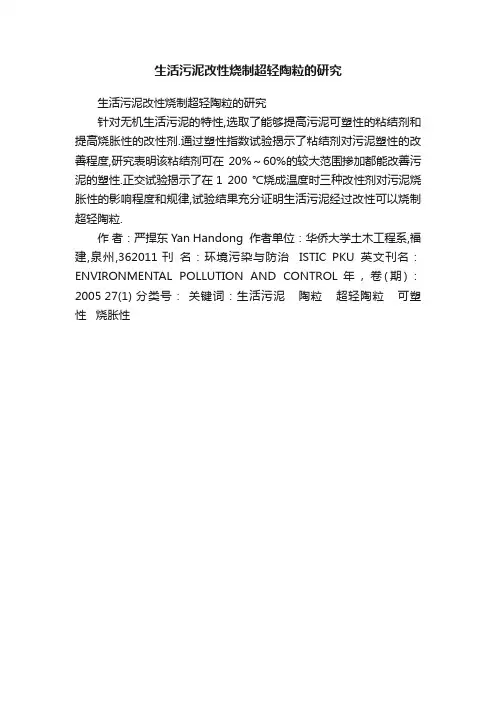

生活污泥改性烧制超轻陶粒的研究
生活污泥改性烧制超轻陶粒的研究
针对无机生活污泥的特性,选取了能够提高污泥可塑性的粘结剂和提高烧胀性的改性剂.通过塑性指数试验揭示了粘结剂对污泥塑性的改善程度,研究表明该粘结剂可在20%～60%的较大范围掺加都能改善污泥的塑性.正交试验揭示了在1 200 ℃烧成温度时三种改性剂对污泥烧胀性的影响程度和规律,试验结果充分证明生活污泥经过改性可以烧制超轻陶粒.
作者：严捍东 Yan Handong 作者单位：华侨大学土木工程系,福建,泉州,362011 刊名：环境污染与防治ISTIC PKU英文刊名：ENVIRONMENTAL POLLUTION AND CONTROL 年，卷(期)：2005 27(1) 分类号：关键词：生活污泥陶粒超轻陶粒可塑性烧胀性。
不锈钢污泥制备高性能陶粒的研究的开题报告
不锈钢污泥制备高性能陶粒的研究的开题报告一、主题不锈钢污泥制备高性能陶粒的研究二、研究背景随着经济的快速发展和人口的不断增长，环境污染问题越来越严重。
其中，污水处理是解决环境污染问题的重要环节，而污泥处理也是关键环节之一。
传统的污泥处理方法主要是焚烧或填埋处理，但这些方法会产生环境污染和能源浪费，因此越来越多的注意力被关注到了污泥资源化利用上。
其中，将污泥转化为高性能陶粒，是一种具有很好开发应用前景的新型污泥处理方法。
不锈钢污泥是一种特殊的污染物，因为其中含有一定比例的金属元素，如铬、镍等。
因此，如何将不锈钢污泥转化为高性能陶粒成为了一个备受关注的问题。
三、研究目的本研究旨在通过实验研究，探究将不锈钢污泥转化为高性能陶粒的制备方法，以及其制备过程中的影响因素。
同时，优化制备工艺，获得制备出性能更优秀、适用范围更广泛的高性能陶粒，为污泥处理提供一种新的途径和思路。
四、研究内容1.不锈钢污泥制备高性能陶粒的理论基础研究通过文献综述和试验，探究不锈钢污泥制备高性能陶粒的理论基础。
主要包括制备过程中的化学反应、材料的变化，以及制备出的高性能陶粒的特性等方面。
2.不锈钢污泥制备高性能陶粒的实验基础研究通过实验制备不锈钢污泥陶粒，探究不同工艺参数对陶粒性能的影响。
主要研究内容包括不同烧结温度、降解温度、固化时间等对陶粒结构和性能的影响。
3.不锈钢污泥制备高性能陶粒的性能评价对制备出的陶粒进行性能测试，包括物理性能和化学性能等。
主要包括紫外线光反应、粘结力、吸附性能、固化效果等测试。
五、研究意义本研究将优化不锈钢污泥处理方法，提高污泥资源化利用效率，同时保护环境，降低环境污染程度。
可以为污泥处理提供新思路和新技术，推动环境保护技术在工业生产中的应用，具有十分积极的社会效益和经济效益。
六、研究方法本研究主要采用实验和文献综述的方法进行。
首先，通过文献综述，了解不锈钢污泥治理技术和陶粒制备技术的研究现状，确定本文的研究方向。
污泥页岩陶粒的焙烧膨胀机理探讨
污泥页岩陶粒的焙烧膨胀机理探讨丁庆军;王承;黄修林【摘要】以城市生活污泥为主要原料,辅之页岩为校正原料,制备污泥球型陶粒,并通过正交实验,就陶粒生料配合比、烧成制度对陶粒吸水率、膨胀效果、表观密度的影响进行探讨;阐述污泥陶粒制备的焙烧机理与膨胀机理.研究发现,预烧温度为400 ℃左右,污泥体系再固定挥发组分为发气组分,且含铁物质析出赤铁矿相,有利于陶粒的膨胀;陶粒的烧结过程与烧涨过程同时进行,二者在不同温度段起到主导作用.【期刊名称】《新型建筑材料》【年(卷),期】2014(041)011【总页数】5页(P1-4,8)【关键词】污泥;膨胀机理;正交实验;焙烧机理【作者】丁庆军;王承;黄修林【作者单位】武汉理工大学硅酸盐工程中心国家重点实验室,湖北武汉430070;武汉理工大学硅酸盐工程中心国家重点实验室,湖北武汉430070;湖北大学材料科学与工程学院,湖北武汉430070【正文语种】中文【中图分类】TU55+1.3;X705对生活污泥进行处理是为了减少固体废弃物对自然水体的污染，是一个重要的环境保护问题。
污泥产量大且污染程度极高，而污泥处理过程中无害化、资源化，已经成为一项重要课题。
目前对污泥的处置方法主要包括[1]：填埋、焚烧与污泥利用。
污泥填埋可以暂时解决问题，且处理方法简单、成本低，但是对于填埋后出现的问题难以预测与控制，特别是填埋后污泥的渗滤液与气体的形成问题，渗滤液是一种高度污染的液体，会污染地下水环境，而填埋后可能会产生甲烷等气体，若采取不当措施有可能会引起爆炸和燃烧；污泥焚烧是一种较为普遍的处理方式，同时可以杀死污泥中的细菌等大量病原体，最大程度地减小污泥量，但是对未干化的污泥进行焚烧处理，会导致大量的能源消耗，并不经济[2]，同时在焚烧过程中会产生大量致癌气体，例如二噁英，导致大气污染[3-4]；而污泥利用则是把污泥作为再生资源进行再次利用，是一种环保并具有经济效益的处理方式，符合当前国情。
污泥陶粒制备工艺烧结温度影响分析污泥制陶粒

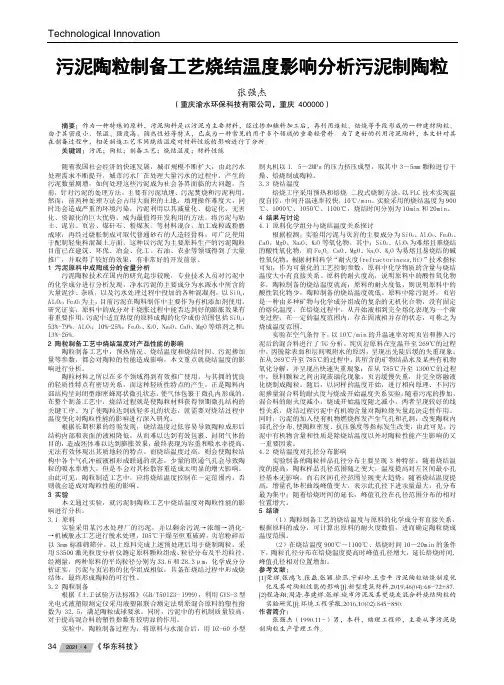

Technological Innovation34《华东科技》污泥陶粒制备工艺烧结温度影响分析污泥制陶粒张强杰（重庆渝水环保科技有限公司，重庆 400000）摘要：作为一种特殊的原料，污泥陶料是以污泥为主要材料，经过掺加辅料加工后，再利用造粒、焙烧等手段形成的一种建材陶粒。
由于其密度小、保温、强度高、隔热性好等特点，已成为一种常见的用于多个领域的重要轻骨料。
为了更好的利用污泥陶料，本文针对其在制备过程中，相关制造工艺不同烧结温度对材料性能的影响进行了分析。
关键词：污泥；陶粒；制备工艺；烧结温度；材料性能随着我国社会经济的快速发展，城市规模不断扩大，由此污水处理需求不断提升，城市污水厂在处理大量污水的过程中，产生的污泥数量剧增，如何处理这些污泥成为社会各界面临的大问题。
当前，针对污泥的处理方法，主要有污泥填埋、污泥焚烧和污泥利用。
然而，前两种处理方法会占用大面积的土地，填埋操作难度大，同时还会造成严重的环境污染，污泥利用以其减量化、稳定化、无害化、资源化的巨大优势，成为最值得开发利用的方法。
将污泥与粘土、泥岩、页岩、煤矸石、粉煤灰、等材料混合，加工成粒或粉磨成球，再经过烧胀制成可取代普通砂石的人造轻骨料，可广泛使用于配制轻集料混凝土方面，这种以污泥为主要原料生产的污泥陶粒目前已在建筑、环保、冶金、化工、石油、农业等领域得到了大量推广，并取得了较好的效果，有非常好的开发前景。
1 污泥原料中成陶成分的含量分析 污泥陶粒技术在国内的研究起步较晚，专业技术人员对污泥中的化学成分进行分析发现，净水污泥的主要成分为水源水中所含的大量泥沙、杂质，以及污水处理过程中投加的各种混凝剂，以SiO 2，A12O 3，Fe 2O 3为主，目前污泥在陶料制作中主要作为有机添加剂使用。
研究证实，原料中的成分对于烧胀过程中能否达到好的膨胀效果有着重要作用，污泥中适宜粘度的原料成陶的化学成份范围包括SiO 2：53%-79%，A12O 3：10%-25%，Fe 2O 3、K 2O、Na 2O、CaO、MgO 等熔剂之和：13%-26%。
利用城市污泥烧制页岩陶粒
(%) 其他 10. 28 14. 24
212 污泥掺量对陶粒吸水率的影响 吸水率是影响陶粒使用时性能好坏的一个重要
关键词 城市污泥 页岩陶粒 烧成温度 重金属
中图分类号 X705 文献标识码 A 文章编号 167329108 (2010) 0521177204
Applica tion of m un ic ipa l sludge in f ir ing sha le ceram site
Yang Lei Luo Shuqiong Zhang Yinm in
图 6 焙烧时间对陶粒容重的影响 Fig. 6 Effect of firing time on density of ceram site
由图 6～图 8可知 ,随着焙烧时间的增加 ,陶粒 的容重逐渐减小 , 当焙烧时间控制在 15 ～20 m in 时 ,烧制出的陶粒吸水率低 ,烧胀系数好 ,而且容重 小于 700级 。因此 ,在本实验条件下 ,对于掺入一定 量污泥的页岩陶粒 ,合适的焙烧时间为 15 m in。 215 陶粒的重金属毒性浸出值
sludge, different firing temperatures and firing tim es on performence of shale ceram site have been researched in the paper. Study show s that, compared w ith pure shale ceram site, the sintering temperature of the shale ceram2 site added a certain amount of dry sludge m ay decrease about 100 ℃. And the performence of the sludge shale ceram site is excellent. Test result for leaching value of heavy metals of ceram site is lower than the national stand2 ard, in line w ith the requirem ents of environmental p rotection.
0320.污泥烧制陶粒新技术的研究
污泥烧制陶粒新技术的研究在目前，各地在对污水、污泥的处理、处置中，主要采取临时填埋的处置方法，这种处理处置方法会影响周围环境，容易产生二次污染。
为此，就城市污泥而言，以焚烧技术进行资源化利用，就成为多元化、综合性处理和处置污泥的主要模式。
在这个模式下的污泥烧制陶粒新技术，将对于不断提高城市污泥的资源化、无害化和改善城市市容、提高生态环境质量，促进社会经济可持续发展有着积极的意义。
本文针对这一现状，提出了利用污泥烧制陶粒新技术这个新课题，是可持续发展的一种实践。
一、污泥形势所谓污泥是指生活污水处理厂的终端废弃物，即统称生活污泥，同时还有各行各业如印染、造纸、电镀、冶炼、机制、炼油、酿造、化工制药的终端排放废弃物，即统称工业污泥；另外还有江河、湖泊、池塘的疏浚污泥，即统称河道污泥。
这些污泥含有微生物、病原体，气味恶臭，有的还含有重金属。
如果不予控制处置任其泛滥，后果不堪设想。
因此，这是摆在环境治理面前的一个棘手问题。
它的量有多少，仅据目前不完全统计，污水厂污泥的年排脱水污泥2000多万吨，再加工业及河道污泥就更多了。
如果以呈原始水分状态估计，我国年排各类污泥约10—15亿吨，而且逐年呈上升趋势。
这些污泥其成分复杂、多变，地域分布广阔。
所以，妥善地处理处置污泥，任重而道远。
目前，这个难题已引起我国政府和社会各界的高度关注。
一批有识之士和企业也在这个领域作出积极的努力，但奈于技术、设备和资金的诸多原因，进展仅为开始，成熟当需时间。
虽然机遇和空间很大，艰难险阻丛生。
我国对各类废弃物处理的总方针是“减量化、资源化、无害化”，简言之：减容、安全、综合利用。
它要求我们以节约经济、循环经济的理念悟道，并具有可操作性的实施方法。
二、何为陶粒，利用污泥制陶粒的意义由于废弃污泥呈现着多变性和多样性，这也决定了处理处置污泥的手段和方法的多种多样性，很难也不能以一种方法覆盖全貌。
有的需要焚烧，有的可以填埋，有的可以再生资源予以利用，有的要以物理、化学方法交错技术予以处置，其中利用废弃污泥烧制陶粒就是出路之一。
电镀污泥烧制陶粒的重金属赋存与释放特征研究
电镀污泥烧制陶粒的重金属赋存与释放特征研究随着社会的发展和工业化进程的加快，电镀污泥的产生量不断增加。
电镀污泥中含有大量的重金属元素，它们对环境和人类健康都具有极大的危害性。
如何有效地处理电镀污泥并减少重金属的环境污染已成为重要的研究方向之一。
研究表明，陶粒烧制是一种有效的电镀污泥处理方法，可以将电镀污泥转化为陶粒，同时有效地减少重金属的释放。
本文将从电镀污泥烧制陶粒的角度出发，探究重金属赋存与释放的特征。
1. 电镀污泥的处理方法目前，电镀污泥的处理方法主要有化学方法、生物方法、物理方法和烧制方法。
其中化学方法是一种针对金属离子的提取、分离和浓缩的方法，可以利用适当的化学剂将污染物转化为可回收的金属。
生物方法则是利用微生物和植物对电镀污泥进行处理和修复。
物理方法则是利用物理化学原理和设备将电镀污泥进行处理。
而烧制方法则是将电镀污泥转化为陶粒或水泥熟料。
2. 电镀污泥烧制陶粒的特点电镀污泥烧制陶粒是利用高温将电镀污泥转化为陶粒的一种方法。
烧结温度通常在900℃-1300℃之间，烧结时间也比较长，一般需要8小时以上的烧结时间。
相对于其他处理方法，电镀污泥烧制陶粒的优势在于可以将电镀污泥变为半永久性固体，在重金属环境污染方面具有很好的治理效果。
同时，由于陶粒的表面积小，重金属离子很难被释放出来，因此可以有效地减少重金属元素的污染。
3. 重金属赋存与释放特征3.1. 重金属的赋存状态重金属的赋存状态对于其释放和环境污染具有重要影响。
在电镀污泥的陶粒烧制过程中，重金属元素的赋存状态一般分为四种：具有陶瓷晶体结构的络合物与氧化物、无机盐、石墨状异物、溶解态离子形状。
3.2. 重金属的释放特征电镀污泥烧制陶粒后，重金属元素的释放可以受到许多因素的影响，例如温度、pH值、溶液类型等。
研究表明，随着烧结温度的增加，重金属释放率会逐渐降低，这是由于高温烧制过程中可以使重金属元素与烧结后的陶粒结合得更紧密。
而在酸性环境中，重金属元素的释放量会更大，这是由于酸性条件促进了重金属元素与陶粒的分解反应。
污泥制作陶粒可行性研究报告
污泥制作陶粒可行性研究报告陶粒是一种新型的环保材料，由于其具有孔隙结构，良好的吸附性能和化学稳定性而被广泛应用于园艺、水处理和建筑材料等领域。
利用污泥制作陶粒不仅可以有效地减少污泥的体积，还可以将有害物质转化为有用的陶粒，从而实现资源的回收利用。
本研究旨在探讨利用污泥制作陶粒的可行性，并对其制备工艺、性能和应用前景进行深入分析。
一、污泥制备陶粒的工艺流程1. 污泥处理：首先，将市政污水处理厂产生的污泥进行初步处理，去除其中的杂质和有害物质，将其沉淀、脱水后得到干燥的固体污泥。
2. 原料配比：将干燥的固体污泥与适量的黏土、煅烧工艺助剂等原料按一定比例混合，得到混合物。
3. 制粒成型：将混合物送入制粒机中，通过挤压、造粒等工艺使其成型，得到初步形成的陶粒。
4. 烧结处理：将初步成型的陶粒放入烧结炉中，在高温下进行烧结处理，使其结构稳定、强度增加，得到最终的陶粒产品。
二、污泥制备陶粒的性能测试1. 物理性能测试：对制备的陶粒进行密度、孔隙率、吸水率等物理性能测试，评估其孔隙结构和吸附性能。
2. 化学性能测试：对陶粒进行化学成分分析，检测其主要成分和有害物质含量，评估其对环境的安全性。
3. 应用性能测试：将陶粒用于水处理、土壤改良等领域，评估其在不同环境条件下的吸附性能、释放性能等，为其在实际应用中提供参考依据。
三、污泥制备陶粒的可行性分析1. 环保性：污泥制备陶粒可以减少对环境的污染，促进资源的循环利用，符合“减量化、资源化、无害化”的发展理念。
2. 经济性：污泥制备陶粒可以有效地降低污泥处理的成本，提高废物的附加值，具有较好的经济效益。
3. 可行性：通过实验数据和性能测试结果的分析，可以得出污泥制备陶粒的工艺成熟、性能优良，具有广阔的应用前景。
综上所述，污泥制备陶粒的工艺流程简单、成本低廉，且具有良好的环保和经济效益，具有较高的可行性和应用价值。
未来，随着环保意识的提高和资源回收利用的重要性逐渐凸显，污泥制备陶粒将成为一种重要的环保新技术，为推动循环经济发展和生态文明建设做出积极贡献。
