污泥制备陶粒及其性能研究
陶粒的检验报告

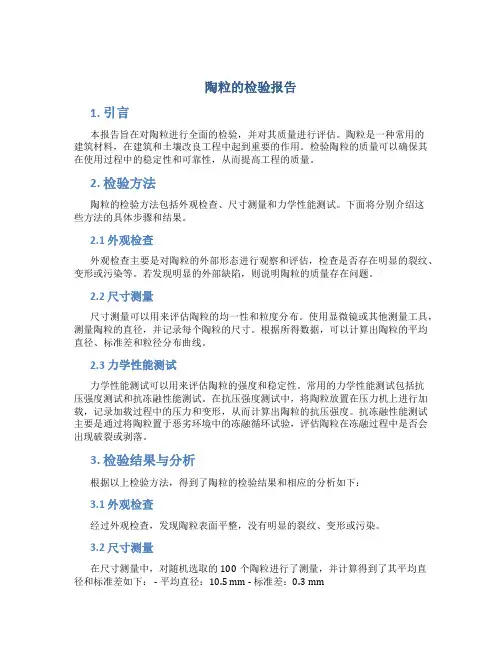

陶粒的检验报告1. 引言本报告旨在对陶粒进行全面的检验，并对其质量进行评估。
陶粒是一种常用的建筑材料，在建筑和土壤改良工程中起到重要的作用。
检验陶粒的质量可以确保其在使用过程中的稳定性和可靠性，从而提高工程的质量。
2. 检验方法陶粒的检验方法包括外观检查、尺寸测量和力学性能测试。
下面将分别介绍这些方法的具体步骤和结果。
2.1 外观检查外观检查主要是对陶粒的外部形态进行观察和评估，检查是否存在明显的裂纹、变形或污染等。
若发现明显的外部缺陷，则说明陶粒的质量存在问题。
2.2 尺寸测量尺寸测量可以用来评估陶粒的均一性和粒度分布。
使用显微镜或其他测量工具，测量陶粒的直径，并记录每个陶粒的尺寸。
根据所得数据，可以计算出陶粒的平均直径、标准差和粒径分布曲线。
2.3 力学性能测试力学性能测试可以用来评估陶粒的强度和稳定性。
常用的力学性能测试包括抗压强度测试和抗冻融性能测试。
在抗压强度测试中，将陶粒放置在压力机上进行加载，记录加载过程中的压力和变形，从而计算出陶粒的抗压强度。
抗冻融性能测试主要是通过将陶粒置于恶劣环境中的冻融循环试验，评估陶粒在冻融过程中是否会出现破裂或剥落。
3. 检验结果与分析根据以上检验方法，得到了陶粒的检验结果和相应的分析如下：3.1 外观检查经过外观检查，发现陶粒表面平整，没有明显的裂纹、变形或污染。
3.2 尺寸测量在尺寸测量中，对随机选取的100个陶粒进行了测量，并计算得到了其平均直径和标准差如下： - 平均直径：10.5 mm - 标准差：0.3 mm根据测量数据，绘制了陶粒的粒径分布曲线，如下图所示：[插入粒径分布曲线图]从粒径分布曲线可以看出，陶粒的尺寸大致呈正态分布，整体上粒径均匀，符合要求。
3.3 力学性能测试通过抗压强度测试，得到陶粒的抗压强度为150 MPa，并且在加载过程中没有发现明显的破裂或变形现象。
经过抗冻融性能测试，发现陶粒在冻融循环中没有出现破裂或剥落的情况。
4. 结论根据以上检验结果和分析，可以得出以下结论： - 陶粒的外观符合要求，没有明显的裂纹、变形或污染。
污泥烧制陶粒的步骤有哪些？
生料球，压机工作压力为58.0～62.OMPa。3)污泥
生料球储存污泥生料球储存3～5天后，使污泥的
水份含量进一步降低至20~18%;4)污泥陶粒烧制在
陶粒焙烧炉内，先将污泥生料球以恒定速率从室 温增温
至190～200℃，在190～200℃保持55～60min，然
然气燃烧专门为污泥干化提供的热源，独立热源
的干化温度为350～450℃。3、根据以上第一条中
第1点所述的一种用污泥烧制陶粒的方法，其特征
在于所述的烟气余热是热电厂锅炉排放的热烟气 或污泥烧制陶粒时排放的
热烟气，烟气余热的干化温度为120～250℃。
广州陶粒厂,广东陶粒厂 编
1)污泥干化经过机械脱水后的污水处理厂污泥和河
湖疏浚污泥，污泥的水份含量为70～85%，采用污
泥干化装置使污泥的水份含量降至35～30%，污泥
干化装置采用的热源为独立热源或烟气余热，采 用独立热源是通过
过一段式干化工艺完成污泥干化过程，采用烟气
余热是通过二段式干化工艺完成污泥干化过程；2)
生料球的制备将水份含量为35～30%的污泥，通过
辑:xhy
ቤተ መጻሕፍቲ ባይዱ
后以2～3℃/min的速率分别加热至最大温度1000～
1100℃，在最大温度时保持55～60min，然后再以
2～3℃/min的速率降温至4
80～500℃，过夜冷却至105～110℃，最后冷却至
室温，完成污泥陶粒的烧制。2、根据以上第一条
中第1点所述的一种用污泥烧制陶粒的方法，其特
征在于所述的独立热源是在焚烧设备中，通过煤、 沼气、燃油或天
陶粒原料浅析(一)

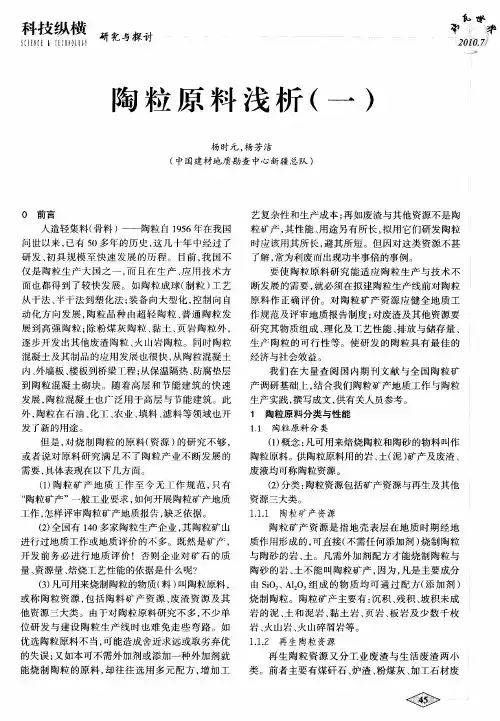

人造 轻集料 （ 料 ） — 陶粒 自 １５ 在我 国 骨 — ９６年
问 世 以来 ， 已有 ５ Ｏ多年 的历 史 ， 几 十年 中经 过 了 这 研 发 、 具 规 模 至 快 速 发展 的 历 程 。 目前 ， 国不 初 我
仅 是 陶粒 生 产 大 国之 一 ， 且 在 生 产 、 用 技 术 方 而 应 面 也都 得 到 了较 快 发展 。如 陶 粒成 球 （ 制粒 ） 艺 工
１１１ 陶粒矿 产 资源 ．． 陶粒 矿 产 资 源 是 指 地 壳 表 层 在 地 质 时 期 经 地
质 作 用形 成 的 ， 直接 （ 需任 何 添加 剂 ） 制 陶粒 可 不 烧 与 陶砂 的岩 、 。凡 需外 加 源自 配方 才 能烧 制 陶粒 与 土
量、 资源量 、 焙烧工艺性能的依据是什么呢？ （） 可用来 烧制 陶粒 的物 质 （ ） ３凡 料 叫陶粒原 料 ，
艺 复杂 性 和生 产成 本 ； 再如 废 渣 与其 他 资源 不是 陶 粒矿产 ， 其性 能 、 途另 有 所 长 ， 用 它们 研 发 陶粒 用 拟 时应 该 用其 所 长 ， 避其 所短 。但 因对 这类 资 源不 甚 了解 ， 常为利 废 而 出现 功半 事倍 的事例 。 要 使 陶粒 原 料 研 究 能 适 应 陶粒 生 产 与 技 术 不 断发 展 的需 要 ， 就必 须 在拟 建 陶粒 生产 线 前对 陶粒
从干法 、 半干法到塑化法 ； 装备 向大型化 ， 控制向 自
动 化 方 向发 展 ， 陶粒 品种 由超 轻 陶粒 、 通 陶粒 发 普 展 到 高 强 陶粒 ； 粉煤 灰 陶 粒 、 土 、 岩 陶粒 外 ， 除 黏 页
逐 步开 发 出其 他废 渣 陶粒 、 山岩 陶粒 。 同时 陶粒 火 混凝 土及 其 制 品 的应用 发 展也 很 快 ， 陶粒 混凝 土 从
混凝土粉煤灰陶粒
抗压强度（MPa）
3d
7d
28d
230:366:574:381
0
70
15.0
21.2
28.55Fra bibliotek8014.7
20.1
29.2
10
85
13.6
19.7
29.6
15
110
13.1
19.1
30.8
20
110
10.3
15.6
22.3
25
120
8.8
12.4
18.6
5.粉煤灰陶粒混凝土的力学及抗震性能
根据若干粉煤灰陶粒混凝土的力学性能试验可以发现，按粉煤灰陶粒混凝土破坏形态的不同，其强度分别取决于粗骨料强度以及包裹陶粒的水泥砂浆的强度。
在地震发生时，粉煤灰陶粒混凝土利用其质量轻﹑弹性模量低以及变形性能好的特点，使得地震波在其内部的传递速度较慢，除此之外，还可以比较快的吸收地震能。因此在地震荷载同等时，粉煤灰陶粒混凝土的破坏较不严重。除此以外，粉煤灰陶粒混凝土的自振周期长较长，因此利用粉煤灰陶粒作为骨料的有比较显著减震效果。如果在承重结构以及维护结构中都统一采用粉煤灰陶粒混凝土，那么它的减震效果将会更加显著。[5]
5、陶粒混凝土施工适应性强。它不仅可以根据不同建筑物的不同用途和相应承载能力，配制出容重和强度不同的混凝土材料，而且施工简便方便，适应于各种施工工程，有利于施工的工业化生产。
陶粒总结
思考总结总体来说，我是从三方面考虑的。
首先，就是陶粒，陶粒它的用途很广泛，根据不同的要求，可以不同质量要求的陶粒。
但一般陶粒的化学组成都接近：Si0240%～65%、Al203 12%—25%、Fe 203 3%～10%、(CaO+MgO) 4%～8%、(K 2O+Na 2O) 2%～5%、烧失量3%～8%。
从陶粒原料的化学成分可分：成陶成分（SiO 2、Al 2O 3）、熔剂氧化物（K 2O 、CaO 等）和发气物质（Fe 2O 3、FeS 等）。
而在烧制陶粒时，其中最主要考虑陶粒的是陶粒强度和轻质，而在这两个性质中更重要的是强度，轻质很好解决，问题就集中在解决提高陶粒的强度。
其次是污泥：贵阳污泥的特点，有哪些特殊的性质?它的化学组成、物理性能、颗粒的大小、有机物含量等。
从这些方面充分了解贵阳污水处理厂脱水污泥的性质，得出的结论是：物理性质：颗粒细、密度小、结构疏松、含水率较大等。
化学性质：含有大量的有机物有一定的热值、二氧化硅含量较低、烧失量大并且烧胀性差不易烧结、塑性差等。
化学组成：第三也是延续第二个问题：根据贵阳市污水处理厂脱水污泥的特点和合化学组成成分的分析，仅仅用污泥作为原料来烧制陶粒，表现出成陶性能不好强度不够等等问题，这就转化为如何去找到一种物质，此物质和贵阳市脱水污泥按一定比例混合烧制成满足提高质量要求的元素C Si Fe Al Ca Na K N Mn Pb Mg Hg S P 含量 21.16 17.43 8.02 8.43 6.05 1.16 1.22 0.42 0.21 0.004 0.28 10-61.64 1.87陶粒的问题，这也是最难的问题。
通过添加物，找出污泥的优化配比，烧制优质陶粒。
以此我想了十几种添加物:一、免烧陶粒脱水污泥+粉煤灰+粘结剂（Na2SO4.10H2O）（真空挤压成型）分析：污泥二氧化硅和三氧化铝均不高，加粉煤灰刚好弥补此缺点。
电厂粉煤灰化学组成为：SiO2 46% Al2O3 36.63% Fe2O3 1.52% CaO+MgO 4.28% 通过真空挤压减少颗粒间的距离，使颗粒的结合更加严密紧实，提高陶粒的筒压强度。

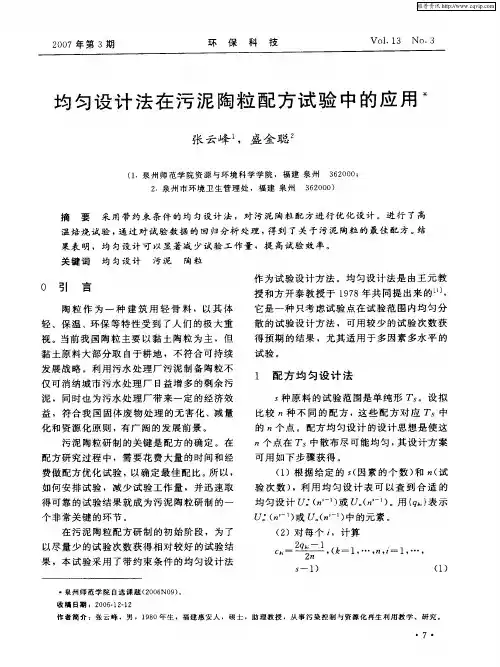

均匀设计法在污泥陶粒配方试验中的应用
件 的试验 点的 个数记 为 。 若 满 足试 验要
求则 均匀设 计 结束 ，否则 重新 选择 更 大的 均 匀设 计表 重复 以上 步骤 ， 直到满 足要 求 为止 。
｛ Ｉ ∑
【 ｌ
这 样便 可 获得 符合要 求 的均匀 设计 方案 。
（ ）根据 给定 的 （ １ 因素 的个 数 ） 和 （ 试 验 次数 ） ，利用 均 匀 设 计 表 可 以查 到合 适 的 均匀设 计 Ｕ２ （ （ ） 或 （ ） 。用 ｛“ 表示 ｑ｝ ） 或 （
２ ｑｉ ￣
－
） 中的元 素 。
（ ）对每 个 ，计算 ２
ｆ 一（ ｃ） １ 孛 Ⅱ ｃ，＝ ， ， － 孛 ｉ１ … ｊ ｌ 一 １ （ ２ ）
Ｉｓ Ⅱ ｃ ， 一 ， ， Ｘ一 ｈ 孛 ， １ …
则 ｛ ｝ 给 出了对 应 ， ‰ 就 ｓ的配方 均匀 设计 ， 用记 号 并 （ 表示。 ） 本试 验 中混料 的化 学组 成必 须满 足一定 的要 求才 能烧 制 出 优质 的 陶粒口 ，因此各 原 料配 比并 非都是 由 ］ ０到 １ 意取 值 的 ，而 是 受 到式 （ ） 任 ３ 的约 束 。 这 是一 种带约 束条 件 的配方 均匀设 计 ，试验 设计 步 骤如下 ：
发展 战略 。利用 污水 处理 厂污 泥制备 陶粒 不
仅可 消纳城 市污水 处理 厂 日益增 多 的剩余 污
泥 ，同时也 为污水 处 理厂 带来 一定 的经 济效 益 ，符合 我 国 固体 废 物处 理 的无 害化 、减 量 化 和资源化 原则 ，有广 阔的 发展前 景 。 污泥 陶粒研 制 的关键 是配 方 的确定 。在 配方 研究过 程 中 ，需 要花 费大 量 的时间 和经 费做 配方优 化试 验 ，以确定 最佳 配 比 。 以 ， 所 如何 安排试 验 ，减少 试验 工作 量 ，并迅 速取 得 可靠 的试 验结 果就 成 为污泥 陶粒 研制 的一 个 非常关键 的环节 。 在污 泥 陶粒配方 研制 的初 始 阶段 ，为 了 以尽 量少 的试验 次数 获得 相对 较好 的试 验结 果 ，本 试验 采用 了带 约束 条件 的均 匀设 计法
《稀土尾矿基沸石陶粒的制备与应用研究》范文
《稀土尾矿基沸石陶粒的制备与应用研究》篇一一、引言稀土尾矿是稀土开采和加工过程中产生的废弃物，因其具有较高的资源价值和经济价值，如何高效利用稀土尾矿已成为国内外学者研究的热点。
近年来，沸石陶粒作为一种新型的建筑材料，在废水处理、土壤改良和园林绿化等领域有着广泛的应用。
因此，本文以稀土尾矿为原料，制备稀土尾矿基沸石陶粒，并对其制备工艺、性能及应用进行研究。
二、稀土尾矿基沸石陶粒的制备工艺1. 原料选择与预处理选择稀土尾矿作为主要原料，经过破碎、磨细、筛分等预处理工艺，使原料达到制备沸石陶粒的粒度要求。
同时，加入一定比例的黏结剂和发泡剂等助剂，以提高陶粒的强度和轻质性。
2. 成型与焙烧将预处理后的原料按照一定比例混合均匀，采用挤出成球或振动成型等方法制备成一定形状和大小的生球。
然后将生球进行焙烧，使生球在高温下烧结成为具有一定强度的沸石陶粒。
三、稀土尾矿基沸石陶粒的性能研究1. 物理性能稀土尾矿基沸石陶粒具有较高的强度和轻质性，密度较低，且颗粒形状规整、均匀。
同时，具有良好的吸水性和保水性。
2. 化学性能稀土尾矿基沸石陶粒具有一定的离子交换性能和吸附性能，可以有效地去除废水中的重金属离子和有机物等污染物。
此外，其还具有较好的耐酸碱性能和生物相容性。
四、稀土尾矿基沸石陶粒的应用研究1. 废水处理利用稀土尾矿基沸石陶粒的离子交换和吸附性能，可以将其应用于废水处理领域。
例如，可以用于去除重金属离子、有机物等污染物，提高废水的处理效果。
2. 土壤改良与园林绿化稀土尾矿基沸石陶粒的轻质性和吸水性等特点使其在土壤改良和园林绿化领域具有一定的应用潜力。
可以作为轻质土壤改良剂或绿化基材，改善土壤结构，提高土壤的保水性和透气性。
五、结论与展望通过研究制备稀土尾矿基沸石陶粒的工艺、性能及应处发现：（1）通过特定的制备工艺，以稀土尾矿为主要原料成功制备出具有良好物理和化学性能的沸石陶粒；（2）该陶粒在废水处理、土壤改良与园林绿化等领域具有广泛的应用前景；（3）然而，其应用过程中仍需进一步研究其长期稳定性和环境适应性等问题。
