九年级物理电流和电路专项测试(含答案)

合集下载

九年级物理电流和电路专项测试(含答案)

九年级物理电流和电路专项测试（含答案）一、选择题1．学习了电学知识后，小明提出了以下几种说法，其中正确的是（）A. 电荷的定向移动形成电流B. 电源是将电能转化为其他形式的能的装置C. 验电器是利用异种电荷相互吸引的原理制成的D. 物理学中规定负电荷定向移动的方向为电流方向【答案】 A【解析】【解答】A、电流是电荷的定向移动形成的，故A正确；B、电源是将其他形式的能转化为电能的装置，故B错误；C、验电器是利用同种电荷相互排斥的原理制成的，故C错误。

D、物理学中规定正电荷定向移动的方向为电流方向，故D错误。

故答案为：A。

【分析】电荷在电路中沿一定方向移动，电路中就会形成电流；电源是将其他形式的能转化为电能的装置；物理学中规定正电荷定向移动的方向为电流的方向；同种电荷相互排斥。

2．如图所示的电路中，当S1、S2都闭合时，则（）A. L1、L2串联B. L1、L2并联C. 灯L1被短路D. 灯L2短路【答案】 B【解析】【解答】如图所示的电路中,当S1、S2都闭合时，L1、L2并联.故答案为：B【分析】电流从正极流出通过开关S2后分成两条支路分别流入两个灯泡，通过两个灯泡后汇合再回到负极.再结合并联电路（把电路元件并列地连接起来的电路，叫并联）的概念即可得解.3．下列关于电流的说法中，正确的是（）A. 电荷只要运动就会形成电流B. 只有正电荷的定向移动才能形成电流C. 负电荷定向移动的方向与电流方向相反D. 电流从电源负极流经用电器流向正极【答案】 C【解析】【解答】解：A、电荷的定向移动形成电流；A不符合题意；B、无论正电荷还是负电荷，只要发生定向移动，就能形成电流；B不符合题意；C、正电荷移动的方向是电流的方向；负电荷（自由电子）的定向移动方向与电流方向相反。

C符合题意；D、在电源的外部，电流的方向是从正极流向负极。

D不符合题意；故答案为：C。

【分析】电荷的定向移动形成电流；规定：正电荷移动的方向是电流的方向.在电源的外部，电流的方向是从正极流向负极；电源内部则恰好相反.4．如图所示，两个相同的验电器a和b，a带正电，b不带电，用根带绝缘柄的铜棒把两个验电器的金属球连接起来的瞬间（）A. 有质子从a向b移动B. a中的自由电子通过金属棒流向b，b金属箔的张角张大C. b中正电荷通过金属棒流向a，a金属箔张角减小D. b中的自由电子通过金属棒流向a，b金属箔张角增大【答案】 D【解析】【解答】解：由题知，验电器a带正电，b不带电；用带有绝缘柄的铜棒把a和b 连接起来，质子和正电荷的质量比较大而不会定向移动，由于验电器a带正电，根据异种电荷相互吸引可知，b中的自由电子会通过金属棒流向a，而b因为失去电子也带上了正电荷，b的两金属箔带上同种电荷使b金属箔张角变大，ABC不符合题意，D符合题意。

九年级物理《电流和电路》练习题(含答案)

九年级物理《电流和电路》练习题一、单选题1. 小豪同学发现家庭厨房安装的抽油烟机里有照明灯和换气扇。

它们既能单独工作，又能同时工作。

如图所示电路中，符合上述要求的是( )A. B.C. D.2. 部分物质的原子核对核外电子束缚能力的强弱如表所示，小明同学将与丝绸摩擦后的玻璃棒靠近悬挂的轻质小球，发现轻质小球被吸引，如图所示，下列说法正确的是( )原子核对核外电子的束缚能力：弱→强玻璃毛皮丝绸纸金属硬橡胶涤纶硬塑料A. 小球一定带正电B. 小球一定带负电C. 摩擦时玻璃棒失去电子D. 摩擦时玻璃棒得到正电荷3. 如图所示，闭合开关S时，灯泡L1、L2都不亮。

用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮。

对此，下列判断中正确的是( )A. 灯L1断路B. 灯L2断路C. 开关S断路D. 灯L2短路4. 小强把台灯的插头插在如图所示的插座上，插座上有一个开关S1和一个指示灯L1(相当于电阻很大的灯泡).台灯开关和灯泡用S2、L2表示．当只闭合S2时，台灯不发光，当闭合S1时，指示灯发光，再闭合S2时，台灯发光；如果指示灯损坏，S1和S2都闭合时，台灯也能发光，选项中设计的电路符合要求的是( )A. B.C. D.5. 如图所示，闭合开关S后，两个小灯泡能同时发光的是( )A. B.C. D.6. 如图所示的电路，闭合开关时，下列说法正确的是( )A. 两灯泡串联B. 开关只能控制灯L2C. 电流表测的是灯L1的电流D. 电流方向：从电流表到开关7. 喜欢观察与思考的小严发现，教室的投影仪内有一个降温风扇(用Ⓜ表示)和一个投影灯泡，当闭合投影仪的电源开关S1时，只有风扇工作，再闭合S2时，灯泡和风扇同时工作。

当只闭合S2时，风扇和灯泡都不工作，以下电路设计符合要求的是( )A. B. C. D.8. 如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球，发现验电器的两个金属箔片张开．以下说法正确的是( )A. 毛皮和橡胶棒摩擦的过程中创造了电子B. 毛皮和橡胶棒摩擦的过程中橡胶棒得到电子C. 验电器的金属箔片张开是因为带了异种电荷D. 橡胶棒接触验电器的金属球时，电子向橡胶棒转移9. 如图所示，当带电体接触验电器的金属球时，下列说法正确的是( )A. 若带电体带正电荷，则这些正电荷就通过金属杆全部转移到金属箔上B. 若带电体带负电荷，则这些负电荷就通过金属杆全部转移到金属箔上C. 若带电体带正电荷，则验电器就有一部分电子转移到带电体上D. 若带电体带负电荷，则验电器就有一部分正电荷转移到带电体上10. 用一根与毛皮摩擦过的橡胶棒靠近一轻质小球，发现两者互相排斥，由此可断定( )A. 轻质小球一定带正电B. 轻质小球一定带负电C. 轻质小球可能带负电，也可能带正电D. 轻质小球一定不带电11. 如图所示的电路，下列说法错误的是( )A. 只闭合开关S2，灯L1和L2串联，电流表测量的是串联电路的电流B. 只闭合开关S1和S3，灯L1和L2并联，电流表测量的是并联电路干路的电流C. 只闭合开关S1和S2，灯L1和L2并联，电流表测量的是通过灯L2的电流D. 闭合开关S1、S2和S3，电流表和电源都可能被烧坏12. 如图甲所示，当开关闭合时，两只电流表的示数分别由乙、丙两图读得，则通过电灯L1、L2的电流分别是( )A. 0.8A0.52AB. 0.15A0.8AC. 1.28A0.52AD. 0.52A 1.28A13. 如图所示电路，A1的示数为0.48A，A2的示数为0.32A，A3的示数为0.28A，则( )A. 通过L1的电流为0.12AB. 通过L2的电流为0.48AC. 通过L3的电流为0.80AD. 通过三个灯泡的电流之和为1.08A14. 如图所示电路，开关S闭合时，可能发生的现象是( )A. L1发光，L2不发光B. L2的灯丝会被烧坏C. L1、L2的灯丝都会被烧坏D. 电源被烧坏15. 小明家所在的小区安装了自动售水机．售水机既可以通过刷卡闭合“感应开关”，接通供水电机取水，也可以通过投币闭合“投币开关”，接通供水电机取水；光线较暗时“光控开关”自动闭合，接通灯泡提供照明．以下简化电路符合要求的是( )A. B.C. D.16. 甲、乙、丙三个轻质小球用绝缘细绳悬挂，相互作用情况如图所示．如果丙带正电荷，则甲( )A. 一定带正电荷B. 一定带负电荷C. 可能带负电荷D. 可能带正电荷17. 公交车后门的两个扶杆上通常各装有一个按钮，每一个按钮都是一个开关．当乘客按下任何一个按钮时，驾驶台上的指示灯发光，同时电铃响，提醒司机有人要下车．下列电路图符合上述要求的是( )A. B.C. D.18. 下列物品中，通常情况下属于导体的是( )A. 塑料安全帽B. 布手套C. 橡胶鞋D. 钢尺19. 下列物体通常情况下属于导体的是( )A. 铅笔芯B. 塑料尺C. 橡皮擦D. 玻璃杯20. 现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了选项所示的红、绿灯的电路图，你认为可行的是( )A. B.C. D.21. 小明为自家的花卉大棚设计了一套智能电路管理系统，整个电路的通断可以通过手动控制开关S1或手机远程控制开关S2实现．当大棚内光线较暗时，光控开关S3自动闭合，接通灯泡；当需要给大棚通风时，闭合开关S4，启动风机．灯泡和风机均可独立工作，以下简化电路图符合要求的是( )A. B.C. D.二、实验探究题22. 如图甲所示，是用电流表测量电流的实物连接图，请按要求回答：(1)使用时应将电流表与被测用电器_________联在电路中，且使电流从电流表的_________接线柱流入．在连接电路时，发现刚接好最后一根导线，电流表的指针就发生了偏转，由此可知在连接电路时，他忘了_______．(2)如图甲中电流表测量的是通过灯_________(填“L1”或“L2”)的电流．如果电流表的读数如图乙所示，则电流表测出的电流是________A．(3)如果要用电流表测通过L1和L2的总电流，且只允许移动一根导线，应将导线_________(填“a”“b”或“c”)的右端接在电流表的_________(填“3”“0.6”或“—”)接线柱上．23. 某同学通过比较电路中不同位置的电流表的读数来研究串联电路的电流规律．所接电路图如图甲所示，闭合开关后，两电流表指针偏转情况如图乙．(1)该同学发现电流表A1指针偏转比A2小，所以他认为“串联电路电流每流经一个用电器，电流都会减弱一些”.请你指出造成他判断错误的原因：_______________________．(2)甲小组选用规格完全相同的灯泡串联进行探究实验，乙小组选用规格不同的灯泡串联进行多次实验，你认为_________的方案较好，理由是______________________________．(3)连接电路后，两灯泡都亮，由于连线较乱，一时无法确定电路是串联还是并联，以下两种简单判断方法是否可行？请你在表中空格填写“可行”或“不可行”．方法操作现象结论方法是否可行方法1把其中一灯泡从灯座中取下另一灯熄灭两灯一定是串联①______方法2把任意一根导线断开两灯熄灭两灯一定是串联②______24. 在探究并联电路电流规律的实验中：(1)为了防止损坏电流表，在不能事先估计电流大小的情况下，应先进行_________，以正确选择电流表的量程．(2)小方连接的部分电路如图所示，请你将电路连接完整．(3)小方将以上电路连接完后，闭合开关，发现灯泡L1和L2发光、电流表A1和A2有示数、电流表A示数为零．则电路故障可能是______________．(4)排除故障，进行实验，小方记录了如下数据．分析以上实验数据，小方发现通过两条支路的电流总是相等．为了探究这个发现是否具有普遍性，可以________________________，再进行实验．25. 甲、乙两位同学在探究串联和并联电路中电流的规律时，看到实验桌上的器材有：学生电源一个，开关一个，小灯泡一个，电压表一个，导线若干，他们交流后决定：(1)由甲同学向老师报告，要求增加的元件是______________，同时撤掉_______换取_______．(2)甲同学率先探究串联电路中的电流规律，刚接好最后一根导线，表的指针迅速达到最右端，乙同学立即切断电源，经检查发现在连接电路时没有将_________；电流表的量程_________(填“过大”或“过小”)．(3)在乙同学的协助下，甲同学终于完成了探究串联电路电流规律的正确连接，甲同学读取电流表的示数后，感觉比其他实验小组的读数大一些，于是他断开开关又仔细观察，发现电流表还有0.04A的读数，这时才意识到使用电流表之前还必须将_____________________．(4)甲同学接着探究并联电路的电流规律，由于时间紧张，只测了干路电流和通过灯泡L1的电流，没有认真读数就整理了器材，只记得两次电流表指针偏转到的位置一样，都是12个小格，乙同学灵机一动帮助甲同学算出了通过灯泡L2的电流是________A，通过灯泡L1的电流是________A．答案1.【答案】A2.【答案】C3.【答案】C4.【答案】B5.【答案】D6.【答案】C7.【答案】D8.【答案】B9.【答案】C10.【答案】B11.【答案】C12.【答案】C13.【答案】A14.【答案】D15.【答案】A16.【答案】C17.【答案】C18.【答案】D19.【答案】A20.【答案】B21.【答案】C22.【答案】(1)串；正；断开开关(2)L1；0.5(3)b；一23.【答案】(1)没有注意观察电流表的量程(2)乙小组；避免实验的偶然性(3)①可行②不可行24.【答案】(1)试触(2).(3)电流表A被短路(4)将L1(或L2)换成另一个规格不同的灯泡25.【答案】(1)规格不同的小灯泡多个；电压表；电流表(2)开关断开；过小(3)电流表指针调到零刻度线处(4)0.96；0.24第11页，共11页。

九年级物理电流和电路专项训练100(附答案)

九年级物理电流和电路专项训练100( 附答案 )一、电流和电路选择题1．对于家庭电路说法正确的选项是（）A. 空气开关“跳闸”必定是出现了短路B. 台灯的开关和灯泡是串连连结的C. 电能表是丈量电功率的仪表D. 同时工作的用电器越多，总电阻越大【答案】 B【分析】【解答】解：A、当家庭电路发生短路或用电器的总功率过大时，电路中的电流过大，空气开关都会发生跳闸现象，故 A 错误；B、开关应与被控制的台灯串连，故 B 正确；C、电能表是丈量电路中耗费电能的仪表，故 C 错误；D、家庭电路顶用电器之间是并联的，由并联电路的电阻特色可知，同时工作的用电器越多，总电阻越小，故 D 错误．应选 B．【剖析】依据家庭电路空气开关跳闸的原由、开关的正确连结、电能表作用以及并联电路电阻特色的知识剖析解答．2．取两个同样的验电嚣甲和乙，使甲带电．乙不带电．能够看到甲的金属箔张开，乙的金属箔闭合（如图）．用带绝缘柄的金属棒将甲和乙的两金属球连结起来．则甲乙金属箔张角的变化状况是（）A. 甲和乙都不变B.甲变小，乙张开C.甲变大，乙不变D.甲闭合，乙张开【答案】B【分析】【解答】当用金属导体连结验电器的金属球时，甲乙间有电荷的一挪动，甲验电器张角减小，乙验电器金属箔张开角度， B 切合题意， ACD不切合题意。

故答案为： B.【剖析】验电器经过金属箔角度的张开能够查验物体能否带电。

3．以下估测与实质状况符合的是（）A. 人体感觉舒坦的环境温度约为40℃B. 一支新的中华牌2B铅笔的长度约为30cmC. 教室里的日光灯正常工作时电流约为 1.8AD. 一本九年级物理课本平放在水平桌面上对桌面的压强盛概是52Pa【答案】D【分析】【解答】解： A、人体正常体温在37℃左右，感觉舒坦的温度在23℃左右． A 不切合题意；B、中学生张开手掌，大拇指指尖到中指指尖的距离大概18cm ，中华2B 铅笔的长度略小于 18cm，在 16cm 左右． B 不切合题意；C、电冰箱正常工作电流在1A 左右，教室中日光灯的工作电流比1A 小得多，在0.2A 左右． C 不切合题意；D、九年级物理课本的重力在G=2.6N左右，平放时与桌面的接触面积约S=500cm2=0.05m 2，对水平桌面的压强约p==52Pa．D 切合题意．故答案为： D．【剖析】依据学生对平时生活中温度、长度、电流大小和压强的计算解答.4．塑料梳子梳头时，头发简单被梳子“粘”起，以下现象中“粘”的原由与其同样的是（）A. 塑料吸盘“粘”在圆滑的瓷砖上B. 黑板擦“粘”在磁性黑板上C. 化纤布料衣服易“粘”在身上D. 两个铅块削平后挤压，“粘”在一同【答案】C【分析】【解答】解：用塑料梳子梳头发时，头发简单被梳子“粘”起，这是摩擦起电现象。

初三物理电流和电路测试卷有答案【完整版】

初三物理电流和电路测试卷有答案一、选择题（共18道总分36分）1、下列四个电路图中与右边实物图相对应正确的是()2、下列材料中，属于导体的是（）A．钢直尺B．橡皮C．塑料尺D．干燥的小木棍3、如图所示的电路中，将开关S闭合，灯L1和灯L2均发光，则下列说法中正确的是A．通过灯L1比灯L2的电流大B．通过灯L2比灯L1的电流大C．灯L1和灯L2两端的电压相等D．通过灯L1和灯L2的电流相等4、小红同学在做"探究串联电路电压的规律"实验时，连好了如图所示的电路，接通开关后发现L1正常发光，L2只能微弱发光，对产生这一现象的原因分析，你认为合理的是（）A．灯泡L2发生了断路B．灯泡L2发生了短路C．由于灯泡L2的电阻较大，其实际功率较小的电阻较小，其实际功率较小D．由于灯泡L25、如图所示，电路连接正确的是6、小宁用四盏灯、两个开关，设计了教室的照明电路，要求每个开关都能独立控制两盏灯。

如图4所示的电路图中，符合要求的是（）图47、把甲乙两灯并联在电路中，甲灯较亮，把它们串联后，接到原来电路中，则A．甲灯较亮B．乙灯较亮C．两灯一样亮D．条件不足，无法判断8、有一种"浴霸",具有照明、吹风和加热三个功能,其中照明灯和吹风机(用表示)均可以单独控制,电热丝(用表示)只有在吹风机启动后才可以工作。

如图所示电路图中,符合上述要求的是( )9、如下图所示，同学们在实验课上连接的一些电路，闭合开关后，出现电源短路的是：10、某品牌的微型电脑吸尘器有两个开关，开关S1控制照明灯L和吸尘电动机M，开关S2只控制吸尘电动机M.如图3所示的电路图中符合要求的是（）11、教室里投影仪的灯泡，发光时温度很高，必须用风扇降温.使用投影仪时，首先要打开风扇，待确认风扇正常运转后，再通电让灯泡发光，下列电路中符合要求的是（）12、如图所示的电路中，闭合开关S1和S2，则()A．灯泡L1亮，L2不亮B．灯泡L2亮，L1不亮C．灯泡L1、L2都不亮D．灯泡L1、L2都亮13、抽油烟机装有照明灯和排气扇．使用中，有时需要它们单独工作，有时需要它们同时工作．如图所示的四个电路中，你认为符合上述要求的是（）A．B．C．D．14、小明家台灯的插头插在如图所示的插座上，插座上有一个开关和一个指示灯。

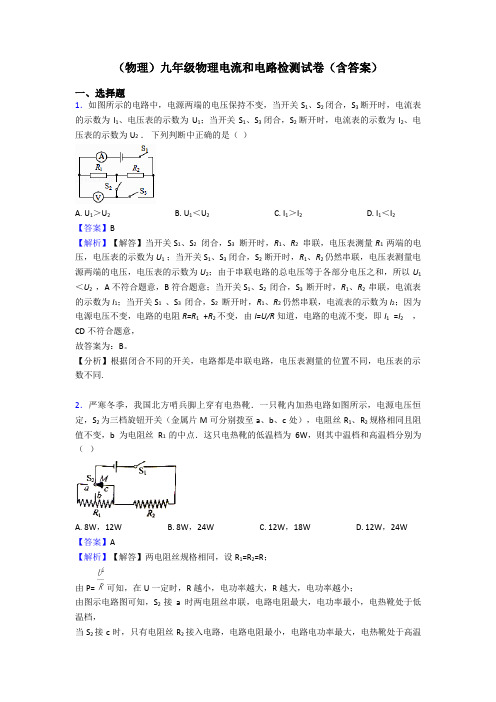

(物理)九年级物理电流和电路检测试卷(含答案)

（物理）九年级物理电流和电路检测试卷（含答案）一、选择题1．如图所示的电路中，电源两端的电压保持不变，当开关S1、S2闭合，S3断开时，电流表的示数为I1、电压表的示数为U1；当开关S1、S3闭合，S2断开时，电流表的示数为I2、电压表的示数为U2．下列判断中正确的是（）A. U1＞U2B. U1＜U2C. I1＞I2D. I1＜I2【答案】B【解析】【解答】当开关S1、S2闭合，S3断开时，R1、R2串联，电压表测量R1 两端的电压，电压表的示数为U1；当开关S1、S3闭合，S2断开时，R1、R2仍然串联，电压表测量电源两端的电压，电压表的示数为U2；由于串联电路的总电压等于各部分电压之和，所以U1＜U2，A不符合题意，B符合题意；当开关S1、S2闭合，S3断开时，R1、R2串联，电流表的示数为I1；当开关S1、S3闭合，S2断开时，R1、R2仍然串联，电流表的示数为I2；因为电源电压不变，电路的电阻R=R1+R2不变，由I=U/R知道，电路的电流不变，即I1=I2，CD不符合题意，故答案为：B。

【分析】根据闭合不同的开关，电路都是串联电路，电压表测量的位置不同，电压表的示数不同.2．严寒冬季，我国北方哨兵脚上穿有电热靴．一只靴内加热电路如图所示，电源电压恒定，S2为三档旋钮开关（金属片M可分别拨至a、b、c处），电阻丝R1、R2规格相同且阻值不变，b为电阻丝R1的中点．这只电热靴的低温档为6W，则其中温档和高温档分别为（）A. 8W，12WB. 8W，24WC. 12W，18WD. 12W，24W 【答案】A【解析】【解答】两电阻丝规格相同，设R1=R2=R；由P= 可知，在U一定时，R越小，电功率越大，R越大，电功率越小；由图示电路图可知，S2接a时两电阻丝串联，电路电阻最大，电功率最小，电热靴处于低温档，当S2接c时，只有电阻丝R2接入电路，电路电阻最小，电路电功率最大，电热靴处于高温挡，当S2接b时，电阻丝R2与R1的右半部分接入电路，电热靴处于中温挡；P低温= =6W，则： =12W，电热靴的高温挡：P高温档= =12W，电热靴的中温挡：P中温挡= ×12W=8W，A符合题意；故答案为：A．【分析】在串联电路中电阻越大，总功率越小，利用电功率计算公式求电路的电功率，此题关键要理解电路的连接方式不同，功率如何变化.3．）如图为李明同学的实验电路．当闭合开关S，将滑动变阻器的滑片P向右滑动时，观察到的现象是（）A. 电压表的示数减小，电流表的示数增大B. 电压表的示数增大，电流表的示数减小C. 电压表和电流表的示数都增大D. 电压表和电流表的示数都减小【答案】A【解析】【解答】解：因为滑片向右移动，滑动变阻器接入电路的电阻减小，所以电路中的电流增大，即电流表示数增大；又因为电压表测量滑动变阻器两端的电压，当滑片向右移动时，接入电路中的电阻减小，所以电压表的示数减小．故选项A正确．故选A．【分析】先分析电路的连接方式即串联，然后根据滑动变阻器的正确使用方法进行分析，即滑片向右移，接入电路的电阻变小；再根据串联电路起分压作用，即电阻越小分得的电压越小．4．如图所示，关于下列四种电学仪器的说法中正确的是（）A. 该电流表应并联在电路中使用，不允许超过量程B. 该电压表有两个量程，可以测量家庭电路的电压C. 该滑动变阻器接入电路后，若滑片向右移动会使电路中的电流变小D. 该电能表接在家庭电路中，是为了测量家庭电路中用电器消耗的总电能【答案】 D【解析】【解答】解：A、电流表应串联在电路中，故A错误；B、由图可知，电压表的最大量程为15V，家庭电路电压为220V，超过了电压表的量程，故B错误；C、该滑动变阻器接入电路后，若滑片向右移动，滑动变阻器接入电路的电阻减小，会使电路中的电流变大，故C错误；D、电能表是用来测量家庭消耗电能多少的仪器，电能表直接测量的是用电器消耗的电能．故选：D．【分析】（1）（2）根据电流表和电压表的使用规则分析；（3）根据滑动变阻器连入电路中电阻线的长度的变化分析；（4）电能表是用来测量消耗电能多少的仪器或者说是测量电流做功多少的仪器．5．有一个看不见内部情况的小盒（如图所示），盒上有两只灯泡，由一个开关控制，闭合开关两灯都亮，断开开关两灯都灭；拧下其中任一灯泡，另一灯都亮。

完整版初三物理电流和电路测试卷有答案

初三物理电流和电路测试卷有答案一、选择题（共18道总分36分）1、某取暖器在只闭合开关S1时送冷风，同时闭合S1、S2时送热风，为了安全起见，取暖器一般都要安装一个跌倒开关S，使取暖器倾倒时整个电路断开，下列符合该取暖器工作要求的电路是（）A． B．C．D．2、如下图所示电路中，闭合开关S后,则会出现()A．L1变亮，L2不亮B．L1、L2都不亮C．L1不亮，L2变亮D．L1、L2都变亮3、运汽油的汽车都有一条铁链子拖地，它的作用是()A．发出声响，让路人注意B．作为运油车的统一标志C．通过它向空气和大地散热D．将摩擦起电所带的电荷导入大地，从而避免危害4、小明想通过一个电键同时控制两灯泡的发光和熄灭,那么（）A、两个灯泡可以是串联或并联B、两个灯泡只能是串联C、两个灯泡只能是并联D、串联、并联都不行5、如图所示电路，使电流表示数最大的接法是A.只闭合S1B.只闭合S2C.只闭合S1S2D.只闭合S1S36、为杜绝操作工手指损伤事故的发生，某厂家设计制造的切纸机，必需将两只手同时分别按住左、右开关，切纸机才能正常工作。

下列电路设计中符合要求的是7、在"探究并联电路电流的特点"实验中，实验电路如图甲所示，闭合开关S后，电流表A1、A2示数分别如图乙、丙所示，则通过灯泡L1、L2电流大小的判断正确的是（）A．L1的电流大于L2的电流B．L1的电流等于L2的电流C．L1的电流小于L2的电流D．无法比较L1、L2的电流大小8、行人必须根据交通红绿灯信号过斑马线，下列控制红绿灯电路的原理图中，可行的是（）A．B．C．D．9、如图甲所示，有带风叶的小电动机一台，电热丝一段，开关两只，插头一只，导线若干。

利用这些器材可以连接成一个有冷、热两档风的简易电吹风电路。

要求在使用时，只要断开S1，则既无风也不发热；只闭合S1时吹冷风；闭合S1和S2时吹热风．右边是某物理兴趣小组的四位同学分别设计的四种电路连接图，其中符合要求的是（）10、LED灯是一种高效的节能光源，其核心元件是发光二极管.发光二极管的主要材料是A．绝缘体B．导体C．半导体D．超导体11、如图用电流表测量电路中通过灯泡Ll的电流的电路图中正确的是（）A．B．C．D．12、"用电流表测量电流"的实验如图所示，其中能测定小灯泡L2中电流的电路是（）13、下列各电路中，闭合开关，两个灯泡不能都发光的电路是（）14、(2019·北京)通常情况下,下列物质属于导体的是()A.橡胶B.玻璃C.塑料D.金属15、用丝绸摩擦过的玻璃棒去靠近甲,乙两个轻小物体,结果甲被排斥,乙被吸引,由此我们可以判定()A．甲带正电,乙带负电B．甲带负电,乙带正电C．甲带负电,乙不带电或带正电D．甲带正电,乙不带电或带负电16、图2中四个灯泡的连接方式是A．四灯串联B．四灯并联C．L2、L3、L4并联，再与L1串联D．L1、L2、L3并联，再与L4串联17、九年级的志愿者想为敬老院的老人设计一个呼叫电路。

初三物理电流和电路测试卷有答案(附答案)

初三物理电流和电路测试卷有答案一、选择题（共18道总分36分）1、如图的电路中，电流表测量的是()A．通过灯L1的电流B．通过灯L2的电流C.通过灯L1和灯L2的电流之和D．电源供给电路的总电流2、为了让同学们养成关注生活的良好习惯，物理老师倡导同学们对身边一些常见的物理量进行估测，以下是他们交流的一些估测数据，其中符合实际的是A．人体的电阻约为1ΩB．一节铅蓄电池的电压为3VC．家用电冰箱正常工作时电流约10AD．学生做家庭作业用的台灯电功率约20W3、如图12所示电路，电源电压不变，闭合开关S，灯L1和L2均发光．一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（）A、灯L1断路B、灯L2断路C、灯L1短路D、灯L2短路4、如图3是某取暖器的工作电路图。

为了安全起见，取暖器一般都要安装一个跌倒开关S，使取暖器倾倒时整个电路断开。

则跌倒开关S应安装在（）A．a处B．b处C．c处D．d处5、岳阳城区新投入的公交车后门左右扶杆上均装有一个红色按钮（如图），每个按钮相当于一个开关。

当乘客按下任一按钮。

驾驶台上的指示亮，提醒司机有人下车。

下列电路图能实现上述目标的是（）6、（2015•广西）如图所示，在A、B两点间先后接入下列物体，闭合开关后，能够使小灯泡发光的是（）A．橡皮B．铜线C．玻璃棒D．塑料吸管7、图中的电路正确的是（）A．B．C．D．8、与如图所示中的食物图对应的电路图是A. B. C. D.9、如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来．下列说法正确的是()A．B中正电荷通过金属棒流向A，A金属箔的张角减小B．A中的自由电子通过金属棒流向B，B金属箔的张角增大C．A中负电荷通过金属棒流向B，B中正电荷通过金属棒流向AD．金属棒中瞬间电流的方向从A流向B，B金属箔的张角增大10、"0.15A"最可能是下列哪个用电器工作时的电流（）A．家用电冰箱B．家用空调器C．普通计算器D．普通的白炽灯11、在图2所示的电路中，当开关S由闭合变为断开时，电流表的读数将（）A．变大B.变小C．不变D.无法确定12、如图所示，灯L1的电阻大于灯L2的电阻。

初三物理电流和电路测试卷有答案(有答案)

初三物理电流和电路测试卷有答案一、选择题（共18道总分36分）1、如图所示电路，R1与R2的连接方式和开关S控制的元件是（）A．串联，R1和R2B．串联，R2C．并联，R1D．并联，R1和R22、生活中很多现象或应用都可以用物理知识来解释，下列解释正确的是()A．摩擦起电的是因为在摩擦时制造了电荷B．用丝绸摩擦玻璃棒，正电荷从丝绸转移到玻璃棒上c．电池外部电流方向是从电池正极到负极D．毛皮和橡胶棒摩擦时，毛皮束缚电子的能力更强，得到电子3、在①陶瓷②铜③盐水④塑料⑤玻璃⑥水银六种物质中，通常情况下属于导体的是A.①④⑤B．①⑤⑥C．②③④D．②③⑥4、如图所示，泡沫玻璃是一种以废平板玻璃和瓶罐玻璃为原料，经高温发泡成型的多孔无机非金属材料，具有防水、无毒、耐腐蚀、防蛀、不老化、绝缘、防磁波、机械强度高，与各类泥浆黏结性好等特性，是一种性能稳定的建筑外墙和屋面隔热、隔音、防水材料，下列说法不正确的是( )第4题图A.用来做建筑外墙和屋面隔热材料是利用其保温性B.泡沫玻璃可以用来做高速公路旁的隔音墙C.泡沫玻璃也可以用来做地下管道D.泡沫玻璃可以用来做导线5、电路中装有三个电灯，当开关闭合时，它们都亮了，当开关断开时，它们又都不亮了，由此我们可以确定三个电灯的连接方式（）A．一定是串联B．一定是并联C．一定不是混联D．无法确定6、下列物体通常情况下，属于绝缘体的是A．铅笔芯B．铁钉C．玻璃杯D．硬币7、长度相同的铜导线和铝导线，它们的横截面积分别为4和2，将它们分别接到不同的电路里，1分钟通过的电量都是18库仑，则:A．铜导线中通过的电流大;B．铝导线中通过的电流大;C．两导体中通过的电流相同;D．不知道电阻值，不能确定.8、（2019·衢州）小科用一个不带电的轻质泡沫球靠近电脑显示屏，小球偏至如图实线位置。

据此推测显示屏（）A.带正电B.带负电C.不带电D.一定带电9、一个电源、一个电铃、一只小灯泡、两个开关和若干导线组成的电路，只闭合一个开关时铃响灯不亮，只闭合另一个开关时灯亮铃不响，则开关都打开时可能出现的情况是〔〕A．铃响灯也亮B.铃响灯不亮C.铃不响灯亮D.铃不响灯也不亮10、用丝绸摩擦过的玻璃棒去接触不带电的验电器A，A的金属箔片张角变大，如图所示。

(物理)九年级物理电流和电路题20套(带答案)含解析

（物理）九年级物理电流和电路题20 套( 带答案 ) 含分析一、电流和电路选择题1．如下图，闭合电键S 时，用电表能正确丈量电阻R1两头电压或经过电流的电路图是（）A. B. C. D.【答案】 B【分析】【解答】 A. 电源短路， A 不切合题意 .B. 电压表丈量电阻R1两头电压，也就是电源电压， B 切合题意 .C. 电压表的正负极接反了，不可以丈量， C 不切合题意 .D. 电源短路， D 不切合题意 .故答案为： B.【剖析】电压表要与用电器并联使用，并且使电流从电压表的正接线柱流入，从负接线柱流出 .电流表相当于导线 .2．如下图，开关S 闭合时，可能发生的现象是（）A. L1、 L2都不发光B. L1不发光、 L2发光C. 电池被烧坏D. L1发光、 L2不发光【答案】 B【分析】【解答】由图示电路图可知，开封闭合时，L1被短路，只有L2接入电路，则闭合开关后 L12发光，电池没有被短路，不会烧坏电池．不发光， L故答案为： B．【剖析】由图可知，当开封闭合时，开关与L1并联，此时电流只过开关，而不经过灯泡1，所以灯泡 1 被短路．L L3．汽车的手动刹车器（简称“手刹”）在拉起时处于刹车制动状态，放下时处于排除刹车状态。

假如手刹处在拉爆状态，汽车也能运动，但时间长了会破坏刹车片，有一款汽车设计了一个提示司机的电路；汽车启动，开关S1闭合，手刹拉起，开关S2闭合，仪表盘上的指示灯会亮；汽车不启动，开关S1断开，指示灯熄灭，或许放下手刹，开关S2断开，指示灯也熄灭，以下电路图切合上述设计要求的是（）A. B.C. D.【答案】A【分析】【解答】依据用电器的工作要求，当开关都闭合时用电器才能工作，所以电路是串连电路， A 切合题意。

故答案为： A.【剖析】串连电路的特色是各用电器相互影响。

4．如下图，研究并联电路的电流规律时，用电流表测定A、B、 C三处的电流，接下来所进行的操作合理的是（）A. 整理器械，达成实验B换.用不一样规格灯泡，获得多组数据C. 剖析数据，得出结论D换.用电流表的量程，从头丈量一次【答案】B【分析】【解答】研究并联电路的电流规律时，需多次实验找寻广泛规律，所以实验中，需换用不一样规格灯泡，获得多组数据， B 切合题意， ACD 不切合题意．故答案为： B．【剖析】为了研究并联电路的电流规律，要经过多次丈量才能获得广泛规律.5．如图 A、 B、 C、 D 是依据下边的实物连结电路画出的电路图，此中正确的（）A. B. C. D.【答案】 D【分析】【解答】 A.有开关与两灯并联， A 不切合题意；B.两灯与两开关都是串连关系， B 不切合题意；C.中间的开关与上边的灯并联，且与下边的灯串连， C 不切合题意；D.两灯并联，分别由开关，且干路也有开关，与实物图符合， D 切合题意；故答案为： D。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

九年级物理电流和电路专项测试（含答案）一、选择题1．将两个定值电阻串联接到电压为U的电源两端，R1消耗的功率为P1， R2消耗的功率为3P1．将这两个定值电阻并联接在同一电源两端时，下列说法中正确的是（）A. 串联时R1与R2两端的电压之比为3：1B. 并联时R1消耗的功率为16P1C. 并联时通过R1与R2的电流之比为1：3D. 并联时两电阻消耗的总功率 P1【答案】 B【解析】【解答】解：（1）R1、R2串联时，通过两电阻的电流相等，∵P=I2R，且P2=3P1，∴R2=3R1，∵U=IR，∴U1：U2=R1：R2=1：3；电路中的电流I= = = ，则P1=I2R1=（）2R1= ．（2）当R1、R2并联在同一电源两端时，两电阻两端的电压相等为U，R1消耗的功率为P1′= =16P1；∵I= ，∴通过R1与R2的电流之比I1′：I2′=R2：R1=3：1；电路消耗的总功率P总′= + = + = ×16P1= P1．故选B．【分析】（1）当R1、R2串联时，通过两电阻的电流相等，根据电阻消耗的功率关系和P=I2R确定两电阻之间的关系，根据欧姆定律得出两电阻两端的电压关系；根据电阻的串联特点和欧姆定律表示出电路中的电流，根据P=I2R表示出R1消耗的功率．（2）当R1、R2并联在同一电源两端时，根据并联电路的电压特点和P= 求出R1消耗的功率，根据欧姆定律得出通过两电阻的电流关系，根据P= 求出R2消耗的电功率，进一步得出两电阻消耗的总功率．2．如图所示的电路中，闭合开关S后，下列说法中正确的是（）A. 灯L1和L2并联，电流表测的是L1支路的电流B. 灯L1和L2并联，电压表测的是电源电压C. 灯L1和L2串联，电压表测的是L1两端的电压D. 灯L1和L2串联，电压表测的是L2两端的电压【答案】C【解析】【解答】解：AB、可知，闭合开关S后，电流只有一条路径，因此，电路总体为串联，故AB错误；CD、灯L1和L2串联，电流表测串联电路的电流，电压表并联在灯L1两端，所以测的是L1两端的电压，故C正确、D错误．故选C．【分析】电路元件的连接有串联和并联两种方式，串联电路只有一条电流路径，并联电路电流有多条路径．明确了串并联，然后再根据电流表与用电器串联，电压表与被测用电器并联来进一步判断其测量对象．3．轿车装有日间行车灯后可提高行车的安全性。

当轿车启动，即电键闭合，日间行车灯发光，若电键再闭合，近灯光可同时发光。

在如图所示的电路中，符合上述情况的是（）A. B. C. D.【答案】D【解析】【解答】A．由电路图可知，只闭合S1时，两灯泡均不亮，A不符合题意；B．由电路图可知，只闭合S1时，两灯泡都亮，再闭合S2时，L1不亮，B不符合题意；C．由电路图可知，只闭合S1时，车前大灯L2亮，再闭合S2时，日间行车灯L1亮，C不符合题意；D．由电路图可知，只闭合S1时，日间行车灯L1亮，再闭合S2时，车前大灯L2亮，D符合题意．故答案为：D．【分析】由题知，S1闭合，L1发光，再闭合S2，L2也发光，说明L1与L2可以独立工作即为并联，且S1位于干路，S2位于L2支路．4．利用干电池、导线、小灯泡、电动机、铅笔芯、橡皮、塑料尺探究：⑴物质导电性；⑵电动机转向；⑶电磁感应；⑷电阻与长度的关系．能够完成的实验个数有（）A. 1个B. 2个C. 3个D. 4个【答案】D【解析】【解答】由干电池、导线、小灯泡、铅笔芯、橡皮和塑料尺可完成实验（1）；由干电池、导线和电动机可完成实验（2）；由导线、小灯泡和电动机可完成实验（3）；由干电池、导线、小灯泡和铅笔芯可完成实验（4）；D符合题意.故答案为：D.【分析】选择不同的材料可以进行相应的实验，可以完成导体和绝缘体的区别，电阻影响因素的实验，可以探究电动机的转向和电磁感应的特点.5．取两个相同的验电器A和B，使A带上负电荷，可以看到A的金属箔张开，B的金属箔闭合。

用带有绝缘柄的金属棒把A和B连接起来（如图所示），观察到A的金属箔张开的角度减小，B的金属箔由闭合变为张开。

下列描述错误的是（）A. 金属杆是导体B. 两金属箔片能够张开是因为带上了同种电荷C. 实验中金属杆和金属球接触的一瞬间，B验电器中的金属箔带上了负电荷D. 实验中金属杆和金属球接触的一瞬间，金属杆中电流方向是自A流向B【答案】 D【解析】【解答】A.金属棒可以导电，A不符合题意；B.验电器的金属箔张开角度是带了同种电荷，B不符合题意；C.金属杆和金属球接触时，A验电器上的电子有部分转移到B验电器上，B验电器带了和A 一样的电荷，C不符合题意；D.在金属杆金属球接触时，电子由A向B移动，电流的方向和负电荷的方向相反，电流从B向A，D符合题意。

故答案为：D.【分析】验电器利用同种电荷相排斥工作，电流的方向和负电荷的定向移动方向相反。

6．如图所示，两个小灯泡L1、L2串联，闭合开关S，L1发光，L2不发光．发生这一现象的原因，不可能的是（）A. 电源电压较低B. L2发生了断路C. L2发生了短路D. L2的实际功率很小【答案】B【解析】【解答】解：A、若电源电压较低，若两个灯泡的规格不同，R2的电阻较小，由P=I2R，电流相同的情况下，其电功率会太小而不发光，只有L1发光，A可能；B、两灯串联，若L2发生断路，则L1也不能发光，所以B不可能；C、L2发生短路，则L2不能工作，L1仍能够发光，C可能；D、若L2的实际功率很小，则L2不发光，L1可能发光，D可能．故选B．【分析】串联电路的特点：串联电路中，电流只有一条路径，各用电器互相影响，用电器不发光，可能是断路、短路或实际功率太小，根据实际情况分析具体原因．7．下列各电路中，闭合开关，两个灯泡不能都发光的电路是（）A. B.C. D.【答案】C【解析】【解答】解：A、由图示电路图可知，两灯泡并联，闭合开关，两灯泡都发光，故A错误；B、由图示电路图可知，两灯泡串联，闭合开关，两灯泡都发光，故B错误；C、由图示电路图可知，闭合开关，灯L2发光，灯L1被短路，L1不能发光，即两个灯泡不能都发光，故C正确；D、由图示电路图可知，闭合开关，两灯泡并联接入电路，两灯泡都发光，故D错误；故选C．【分析】灯泡所在电路是通路时灯泡发光，如果灯泡所在电路是断路或灯泡被短路，则灯泡不发光，分析图示电路图，然后答题．8．取两个相同的验电嚣甲和乙，使甲带电．乙不带电．可以看到甲的金属箔张开，乙的金属箔闭合（如图）．用带绝缘柄的金属棒将甲和乙的两金属球连接起来．则甲乙金属箔张角的变化情况是（）A. 甲和乙都不变B. 甲变小，乙张开C. 甲变大，乙不变D. 甲闭合，乙张开【答案】 B【解析】【解答】当用金属导体连接验电器的金属球时，甲乙间有电荷的一移动，甲验电器张角减小，乙验电器金属箔张开角度，B符合题意，ACD不符合题意。

故答案为：B.【分析】验电器通过金属箔角度的张开可以检验物体是否带电。

9．现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行观察，画出如图所示的控制人行红、绿灯的电路图，你认为可行的是（）A. B. C. D.【答案】 B【解析】【解答】因为人行红、绿灯工作时，要分别发光，所以是并联电路，B符合题意。

故答案为：B.【分析】并联电路用电器互不影响，每个用电器可以单独工作。

10．如图所示电路中，甲、乙两处分别接人电流表或电压表。

当s闭合后，为使两灯均能发光，则（）A. 甲接电流表，乙接电压表B. 甲、乙均接电流表C. 甲、乙均接电压表D. 甲接电压表，乙接电流表【答案】 A【解析】【解答】根据电路图，当开关闭合两灯都发光时，经过右侧灯泡的电流经过甲表，甲表是电流表，乙表是电压表，A符合题意，BCD不符合题意。

故答案为：A.【分析】根据电路图中有电流经过电路是并联电路，再根据电表的使用特点判断相应的电表。

11．带正电的物体吸引轻质小球，此小球（）A. 一定带负电B. 一定不带电C. 可能带正电，可能不带电D. 可能带负电，可能不带电【答案】 D【解析】【解答】解：带电体吸引轻小物体有两种情况：异种电荷相互吸引或带电体能吸引不带电的轻小物体；所以，带正电的物体吸引轻质小球，此小球可能带负电，也可能不带电。

故答案为：D。

【分析】排斥的带有同种电荷，吸引的可能带有异种电荷，也可能带电体吸引不带电体；注意带电体具有吸引轻小物体的性质的情况.12．下列有关物理量的估计，符合实际是（）A. 一个中学生骑自行车的功率约 700wB. 人正常步行的速度约 5m/sC. 普通家用照明灯的工作电流约 2AD. 一杯水对桌面的压强大约 1000Pa【答案】D【解析】【解答】解：A、人骑自行车时，车轮与地面之间的摩擦力大约15N，匀速行驶时双脚的动力等于摩擦力，也是15N；骑自行车的速度在5m/s左右，所以功率大约为P=Fv=15N×5m/s=75W，接近70W，故A不符合实际；B、人正常步行的速度约 1m/s，故B不符合实际；C、普通家用照明灯的额定功率为40W，正常工作电流I= = ≈0.18A，故C不符合实际；D、茶杯与桌面的接触面积大约是30cm2，茶水和杯子的总重大约是3N．则茶杯对水平桌面的压强：p= = = =1000Pa，故D符合实际．故选D．【分析】不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个．13．接线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电．但现在每当接线板的插头插入家庭电路中的插座，闭合接线板上的开关时，总出现“跳闸”（空气开关断开）现象．下列说法中错误的是（）A. 接线板上的开关与指示灯串联B. 接线板上的多个插座与指示灯并联C. “跳闸”的原因是接线板上的插头处发生了短路D. “跳闸”的原因是接线板中的电路发生了短路【答案】D【解析】【解答】解：A、由题意可知，开关可以控制指示灯，因此它们应该是串联的，故A正确；B、由题意可知，如果指示灯损坏，开关闭合时插孔也能正常通电，说明插座与指示灯互不影响，因此它们之间是并联的，故B正确；CD、“跳闸”的原因是电路中电流过大，电流过大的原因是接线板中的电路发生了短路，而不是电路断路，故C错误、D正确．故答案为：D．【分析】明确以下知识，可对选项中的描述做出判断：（1）并联电路中各用电器互不影响，串联电路中各用电器互相影响；插座与指示灯是并联的；（2）当电路中发生短路或用电器总功率过大导致电流过大时，空气开关会自动断开，切断电路．14．如图所示，粗心的小强把电流表并联在灯泡L1两端了，此时如果闭合开关，一定会发生（）A. 电源短路B. 电流表损坏C. L1不亮D. L2灯丝烧断【答案】 C【解析】【解答】如图所示,电流表并联在电灯L1两端,将电灯L1短路,L1不会发光；电流表与灯L2串联接入电路,电源不会短路,灯L2发光,电流表与灯L2不会烧坏。

九年级物理电流和电路专项测试(含答案)
