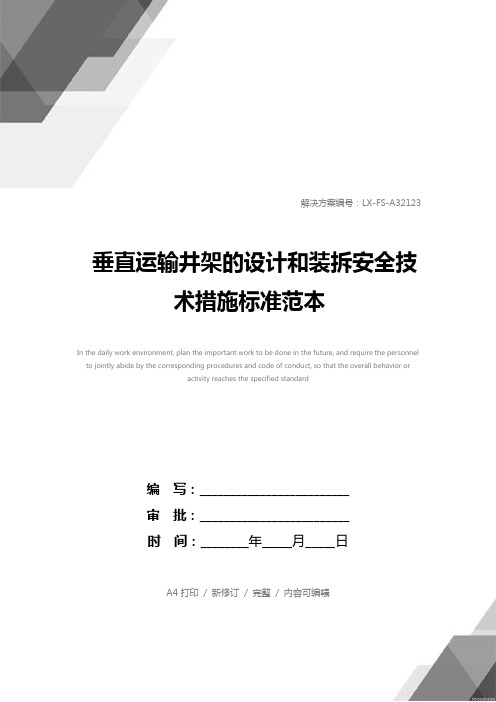

解决方案编号：LX-FS-A32123垂直运输井架的设计和装拆安全技术措施标准范本In the daily work environment, plan the important work to be done in the future, and require the personnel to jointly abide by the corresponding procedures and code of conduct, so that the overall behavior oractivity reaches the specified standard编写：_________________________审批：_________________________时间：________年_____月_____日A4打印/ 新修订/ 完整/ 内容可编辑垂直运输井架的设计和装拆安全技术措施标准范本使用说明：本解决方案资料适用于日常工作环境中对未来要做的重要工作进行具有统筹性，导向性的规划，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。
资料内容可按真实状况进行条款调整，套用时请仔细阅读。
⑴、井架设计：井架的截面轮廓尺寸为1.60×2.00米。
主肢角钢用L75×8；缀条腹杆用L60×6。
1、荷载计算：为简化计算，假定在荷载作用下只考虑顶端一道缆风绳起作用，只有在风荷载作用下才考虑上下两道缆风绳同时起作用。
①吊篮起重量及自重：KQ2=1.20×1000=1200kg②井架自重：参考表2-67，q2=0.10t/m，28米以上部分的总自重为：Nq2=（40-28）×100=1200kg20米以上部分的总自重为：Nq1=20×100=2000kg。
③风荷载：W=W0K2KβAF（kg/m2）式中基本风压W0=25kg/m2。
井架安拆安全要求措施
井架安拆安全要求措施引言井架（也被称为脚手架）是建筑工地上常用的临时支撑结构，用于提供工人在施工和维护建筑物时的安全工作平台。
井架的安装和拆卸是一个复杂的工作，需要严格遵守安全要求措施，以确保工人的安全和施工质量。
本文将介绍井架安拆的安全要求和措施。
1. 井架安装前的准备工作在进行井架安装之前，应进行充分的准备工作，以确保安全性和施工效率。
1.1 工地检查在开始安装井架之前，必须进行全面的工地检查，以确定适合安装井架的位置和条件。
以下是一些需要考虑的因素：•地面平整度：确保井架安装在坚固且平整的地面上。
•地下管线和电缆：在安装位置附近的地下进行探测，以避免井架安装过程中破坏管线和电缆。
•风力和气候条件：了解当地天气条件，避免在气候恶劣或高风区域安装井架。
1.2 井架材料和工具准备在开始井架安装之前，必须确保所有所需的井架材料和工具都已准备就绪。
以下是一些常用的井架材料和工具：•钢管和连接器：确保钢管和连接器的质量符合标准，并保证数量足够。
•脚手板：选择结构牢固、舒适，具有防滑表面的脚手板。
•手提工具：如扳手、锤子、梯子等。
2. 井架安装的安全要求和措施2.1 基础支撑安装在安装井架之前，必须确保基础支撑的安装牢固可靠。
以下是一些安全要求和措施：•使用合适的支撑材料：选择适合地面类型和工地条件的支撑材料，如木垫板或钢板。
•支腿设置：将支腿正确放置在基础材料上，保持平稳和垂直。
•调整支腿高度：根据地面的高低差调整支腿的高度，以确保井架平稳安装。
2.2 井架部件组装在进行井架组装时，必须遵守以下安全要求和措施：•定位和安装主立柱：确保主立柱正确定位并牢固连接，以提供井架的稳定性。
•安装横梁和斜撑：将横梁和斜撑正确安装和连接，以增强井架的强度和稳定性。
•检查连接器和接头：在每次组装后，务必检查连接器和接头的牢固性，避免出现松脱或断裂。
2.3 脚手架平衡和稳定性检查在完成井架组装后，必须进行平衡和稳定性检查，以确保井架的安全性。
井架安拆安全要求措施
井架安拆安全要求措施引言井架是在施工现场被广泛使用的一种临时工程设施，用于支撑和搭建建筑物的结构。
在井架的安装和拆卸过程中，安全是至关重要的。
本文将介绍井架安拆的安全要求和相应的措施，以确保施工人员和周围人员的安全。
井架安装前的准备工作在进行井架安装之前，必须进行充分的准备工作，以确保安装过程的安全和顺利进行。
以下是井架安装前的准备工作：1.安全计划：在开始安装井架之前，必须编制详细的安全计划。
这包括安全方案、安全措施和应急预案等。
2.培训和教育：施工人员必须接受相关的培训和教育，了解井架的安装要求和安全操作规程。
他们必须了解如何正确使用和检查井架零部件，并严格遵守相关的标准和规范。
3.施工区域清理：在井架安装前，需要清理施工区域，将杂物和障碍物清除，以确保安全的工作环境。
4.安全设备准备：安装井架时，应准备好必要的安全设备，如安全帽、安全绳、安全带等。
这些设备将用于保护施工人员免受潜在的伤害。
井架安装的安全要求和措施在进行井架安装时，必须遵守一系列安全要求和采取相应的措施，以确保施工人员的安全。
以下是井架安装的安全要求和措施：1.严格遵守规范：井架的安装必须符合国家和地方的安全规范和要求。
必须使用符合标准的井架零部件，并按照规定的程序进行安装。
2.检查井架质量：在安装井架之前，必须对井架零部件进行质量检查。
请确保井架零部件没有损坏或破损，并且能够承受施工中的荷载。
3.正确使用吊装设备：如果需要使用吊装设备进行井架安装，必须确保设备符合要求并得到合格的操作人员操作。
吊装过程中需要注意灵活操作，确保井架的准确安装。
4.固定和支撑井架：在安装井架时，必须确保井架被正确固定和支撑。
使用合适的固定和支撑材料，确保井架稳固并能够承受施工中的荷载。
5.保护施工人员：在井架安装中，施工人员必须佩戴适当的个人防护设备，如安全帽、安全绳和安全带。
此外，施工人员应保持警惕，遵循安全操作规程，不得私自离开安全区域。
井架拆除的安全要求和措施井架拆除是一个与安装过程相反的过程，同样需要遵守一系列安全要求和采取相应的措施。
井架搭拆工程的安全技术措施
井架搭拆工程的安全技术措施井架搭拆工程是建筑施工行业中必不可少的一项工作。
井架的作用是在施工场地上搭建固定结构，为后续的施工工作提供支撑和保障。
但是，在进行井架搭拆工程的过程中，安全问题也是非常关键的。
下面，本文就井架搭拆工程的安全技术措施进行详细介绍。
一、井架搭建前的准备在进行井架搭建之前，必须先进行场地勘测和土地鉴定，然后在设计和计划方面进行充分评估。
在设计方面，应该选择经验丰富的工程师来进行设计和审批工作。
在计划方面，应该确保工程进度控制和施工计划妥善安排。
此外，对于需要进行搭建的井架，必须确保其材料的质量和安装的可靠性，在搭建之前进行材料检查。
二、井架搭建过程中的技术措施1、搭建前的通风：在进行井架搭建之前，必须确保施工现场具备良好的通风条件，以便在井架搭建时能够有效地控制气体浓度。
2、固定基础：在进行井架搭建时，应该先进行基础固定，这样能够确保井架的稳定性。
3、安装支撑杆：在井架的搭建过程中，支撑杆的作用是确保井架的稳定性和安全性。
因此，在进行井架搭建时，应该先安装支撑杆。
安装支撑杆时应注意扣件与管道的拼接是否完全，杆子的直度，固定是否牢固。
4、搭建桅杆：在井架搭建过程中，桅杆的作用是支撑井架与地面的联系。
在进行桅杆的搭建时，应该确保桅杆的直度和高度，以保证井架的稳定性和安全性。
5、加装托架：在井架搭建过程中，托架的作用是支撑井架。
因此，在进行井架搭建时，应该根据实际情况加装托架，以确保井架的稳定性和安全性。
6、检查防护措施：在进行井架搭建过程中，应该对工人个人防护设备和安全措施进行检查，以确保工人的安全。
三、井架拆除后的技术措施1、梯子的设置：在进行井架拆除工作时，应该设置梯子，方便工人从井架上下来。
2、支撑杆的拆卸：在拆卸支撑杆时，应该确保所有的固定扣件已经拆开，以防止墙体或者是地面受到损坏。
3、拆卸桅杆：在拆卸桅杆时，应该确保桅杆的直度和高度，并注意甩下杆子时，避免危及他人。
4、搬运设备的安全：在拆卸井架时，应该采用专门的设备进行搬运，安装钢丝绳和吊钩等设备以保证人员和设备的安全。
施工垂直运输机械防护措施(新编版)
( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改施工垂直运输机械防护措施(新编版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes施工垂直运输机械防护措施(新编版)1、使用劳动部门生产批准的合格品，设专职机构和专职管理人员。
组装后进行全面验收，并进行空载动载和有效的超载试验，设防雷装置，合格认可后才能使用。
2、井架搭设完毕，由持证的机驾员操作，运行前对安全装置和传动部位进行检查，应进行空载与重载试运行，运转正常使用，每日做好运行记录。
3、基础要加固。
可在夯实的土层上浇筑20cm厚C20砼，面积比架体四周各大50cm，预埋螺栓，作好排水。
4、井架必须有吊盘停车安全装置，吊盘钢线绳断后的安全装置，超高限位装置。
5、使用前应对金属结构主杆架体各节点连接螺栓、附墙架、安全防护装置灵敏可靠：卷扬机、电气设备及操作系统、钢丝绳、滑轮组、提升机与输电线路的安全距离全面检查，合格才可运行，并定期检查。
、6、井架的支搭必须符合规程要求：高度在10~15mm应设一组缆风绳，每增高10m加设一组，每组四根，临近建筑物或脚手架一侧应采取拉结措施。
缆风绳应用直径不小于12．5mm的钢丝绳,并按规定埋设地锚,严禁捆绑在树木、电线杆等物体上，严禁用别杠调节钢线绳长度。
7、在每层楼的进料口安装联系信号音响开关，与卷扬机司机联系，便于房盘升降操作。
8、井架首层进料口一侧应搭设长度不小于2m的防护棚，另三个侧面必须采取封闭的措施，每层卸料平台应有防护门，两侧绑两道护身拦杆，并设挡脚板。
9、井架的导向滑轮必须单独设置牢固地锚，不得捆绑在脚手架上，导向滑轮至卷扬机筒的钢丝绳，凡经通道处应予以遮护。
垂直运输井架的设计和装拆安全技术措施正式样本
文件编号：TP-AR-L5159In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives.（示范文本）编制：_______________审核：_______________单位：_______________垂直运输井架的设计和装拆安全技术措施正式样本垂直运输井架的设计和装拆安全技术措施正式样本使用注意：该解决方案资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。
材料内容可根据实际情况作相应修改，请在使用时认真阅读。
⑴、井架设计：井架的截面轮廓尺寸为1.60×2.00米。
主肢角钢用L75×8；缀条腹杆用L60×6。
1、荷载计算：为简化计算，假定在荷载作用下只考虑顶端一道缆风绳起作用，只有在风荷载作用下才考虑上下两道缆风绳同时起作用。
①吊篮起重量及自重：KQ2=1.20×1000=1200kg②井架自重：参考表2-67，q2=0.10t/m，28米以上部分的总自重为：Nq2=（40-28）×100=1200kg20米以上部分的总自重为：Nq1=20×100=2000kg。
③风荷载：W=W0K2KβAF（kg/m2）式中基本风压W0=25kg/m2。
风压高度变化系数KZ=1.35（风压沿高度是变化的，现按均布计算，风压高度变化系数取平均值）；风载体型系数K，根据《工业与民用建筑结构荷载规范》表12，K=Kp（1+n）=1.3（1+η），挡风系数φ=ΣAc/AF （Ac为杆件投影面积；AF为轮廓面积）。
井架搭拆工程的安全技术措施
井架搭拆工程的安全技术措施井架是建筑工地上常见的搭建设施，它具有稳定的支撑作用，可以在施工过程中为工人提供更加安全、舒适的工作环境。
但是，井架的搭建和拆除是一项高风险的工作，需要对施工现场进行全面的安全管控，确保井架的操作安全。
下面我们将介绍井架搭拆工程的安全技术措施。
工程前期安全措施井架搭拆工程必须在严格的安全管理下进行，严格遵守操作规程和安全手册，可在确保安全的前提下，保证工程质量。
此外，需科学合理地编制井架搭拆施工方案：编制施工方案在正式着手施工前，必须对井架搭拆进行有序的规划和管理。
为了防止施工中出现重大安全事故，应依据《建筑施工工程安全生产管理规定》和作业的实际情况编制施工方案，确保施工计划合理、安全、有效。
制定安全制度为保障井架搭拆过程中的操作安全，制定和完善各种安全制度具有关键意义。
这些制度可以包括工作人员的安全培训、作业前的安全检查、防止高空坠落、构架安全、交通安全以及有关防火和防爆等措施，确保安全标准和操作规范得以贯彻到现场。
此外，需要关注现场的安全问题，组织人员开展安全管理工作，做到全程监督和管理。
制定保护措施井架搭拆工程中，保护措施是非常关键的一环，保障了施工人员的身体安全和工作安全。
保障上要做到全面、周到、细致，包括：注意施工环境、天气变化和地面状况，做好周边设备和工程物资的保护性处理，防止下降物或松散物打击施工人员，并在全过程中严格遵守安全保护标准。
恢复性安全措施施工完成后，要对现场环境进行全面的清理工作。
同时，还需要对安全措施和设备进行恢复性处理。
高空设备的拆卸当井架使用完毕后，必须及时将高空设备拆除，并将原材料及其他物品清理干净。
同时，施工现场的安全保护措施也必须维持更新了状态，确保别的工作的安全性。
施工场地恢复施工场地的恢复是一个系统化工程，包括工具设备的收拾、施工现场安全措施的拆除、地面清理等方面。
所有工作都要在安全意识的基础之上进行，严格落实操作规程、细致借鉴项目经验，最终保证施工场地的全部恢复。
2024年井架安装步骤及技术要求(三篇)
2024年井架安装步骤及技术要求1、按设计院及业主确认的设计通知图样2、紧固地脚螺栓，校正、抄平；砌红砖围护墙240厚，高出土面100。
3、安装立杆件、水平杆件及斜撑杆件，第一节完成后检查螺丝是否紧固再上第二节。
4、至15米高处四周设置第一道直径9.3mm缆风绳，用经纬仪检测垂直度，用缆风绳地埋件紧固扣校正。
5、至30米高处四周对称设置第二道直径9.3mm缆风绳，用经纬仪检测垂直度并校正。
6、安装防冲装置，当吊篮上升到限定高度时，限位器即行动作，切断电源，安装避雷针及接地极。
7、安装翻斗并校正紧固。
8、安装吊篮，距离翻斗1.5m底端，把吊篮放进架体校正，检查导轨端部之间的间隙应在1～4mm，但在一个接触端面间隙必须垫至一致状态。
9、上好导向滑轮，安装地滑轮，地滑轮的轴线应与卷扬机中心线平行。
10、停层装置安装并设置砼漏斗。
11、井架传动轮安装。
12、钢丝绳安装、端头与卷筒应用压紧装置卡牢，当吊篮处于工作最低限位时卷筒上的钢丝绳不少于3圈，并上好鸡心卡。
13、试机检查机件运转是否正常，有无异常声音，确认正常后才能合格验收通过使用。
2024年井架安装步骤及技术要求（二）一、前期准备工作井架安装前的准备工作非常重要，主要包括以下几个方面：1. 预先评估和测量：在开始安装井架之前，需要对施工现场进行评估和测量，以确定井架的型号、数量和安装位置。
同时，需要评估现场的土壤条件、承重能力和地基稳定性，确保井架安装安全可靠。
2. 配置所需材料和工具：根据实际需求，准备好所需的井架材料和工具，包括横杆、纵杆、连接件、螺栓等，并确保其质量和数量符合要求。
3. 制定施工计划：根据实际情况，制定详细的施工计划，包括井架的安装顺序、工期、人员配备和安全措施等。
二、井架安装步骤1. 清理施工现场：在开始安装井架之前，需要清理施工现场，清除杂物和障碍物，确保施工区域平整、清洁，并与相关部门协调好施工区域的封闭和安全措施。
2. 安装基础支撑：根据预先测量的结果和设计要求，在施工区域挖掘基础坑，并将基础支撑件根据设计要求安装在基础坑内，然后进行固定和调平。
拆除井架安全技术措施
拆除井架安全技术措施引言：拆除井架是建筑和工程项目中常见的作业环节。
在进行井架拆除工作时，必须采取一系列安全技术措施来保护施工人员的生命安全和财产安全。
本文将介绍拆除井架的安全技术措施，以帮助施工人员正确、高效地进行拆除作业。
井架拆除前的准备工作：在拆除井架之前，施工人员必须进行充分的准备工作，以确保拆除过程安全可控。
首先，施工人员应详细了解井架的结构类型、支撑方式、材料等信息，以便制定相应的拆除计划。
其次，施工人员应检查井架是否存在损坏或者破裂的情况，如果存在安全隐患，必须先进行维修或加固。
此外，施工人员还需要评估拆除井架对周围环境的影响，例如附近的建筑物或设备，以及周围人员的安全。
只有在这些准备工作完成后，才能开始进行井架拆除工作。
拆除井架的步骤：1. 清理施工现场：在拆除井架前，需要清理施工现场，包括清除堆放的材料、工具以及其他阻碍拆除作业的物品。
确保拆除过程中施工现场整洁有序，减少意外伤害的风险。
2. 拆除井架支撑：井架的支撑是拆除的关键步骤之一。
在拆除过程中，必须按照预定的顺序逐步拆除各个支撑部位。
首先，要确保拆除支撑部位周围没有施工人员或其他工作人员。
其次，在拆除井架支撑时，必须采取适当的工具和设备，如扳手、绞盘等，确保施工人员的安全，避免拆除过程中发生意外事故。
3. 使用安全防护设备：在拆除井架过程中，施工人员必须使用适当的安全防护设备，如安全带、安全帽、防护眼镜等，以防止意外伤害的发生。
此外，根据实际情况，可能需要使用防护罩、防尘面具等设备，以保护施工人员的身体健康。
4. 定期进行检查和维护：在井架拆除过程中，施工人员应定期对拆除现场进行检查和维护。
检查主要包括对拆除井架的结构和支撑进行检查，确保其稳定和可靠。
维护工作包括对拆除工具和设备进行检修和更换，以确保其正常运行。
5. 员工培训和安全意识培养：为了确保施工人员能够正确有效地执行拆除井架工作，必须进行员工培训和安全意识培养。
2024年井字架搭拆作业架体的安装与拆除安全要求
2024年井字架搭拆作业架体的安装与拆除安全要求确定安装和拆除井字架搭拆作业架体的安全要求是至关重要的，这可以帮助保证工作人员在操作过程中的安全，并减少事故的发生。
以下是2024年井字架搭拆作业架体的安装和拆除安全要求的一般指导建议：1. 工作人员培训：所有参与井字架搭拆作业架体的工作人员都应接受充分的培训，包括正确使用和操作井字架搭拆作业架体的技巧、安全风险识别和应急处理等方面的知识。
2. 安全检查：在进行井字架搭拆作业架体安装和拆除之前，应进行必要的安全检查，以确保所使用的材料和设备符合规定标准，并能够承受计划中的工作负荷。
3. 施工计划：在开始井字架搭拆作业架体的安装和拆除之前，应制定详细的施工计划，并确保所有工作人员都理解和遵守该计划。
计划中应包括工作时间、作业顺序、安全措施等信息。
4. 安全防护装备：为了保护工作人员的安全，必须提供必要的个人防护装备，如安全帽、安全带、防滑鞋等。
所有工作人员都应正确佩戴这些装备，并且在需要时进行替换或维修。
5. 工作台面和梯子：井字架搭拆作业架体的工作台面和梯子应安装牢固，并经过检查确认其承载能力符合要求。
工作人员在使用这些设备时应注意平衡和稳定。
6. 安全标识和警示：在井字架搭拆作业架体的施工现场上，应设置必要的安全标识和警示牌，如禁止通行、危险区域等。
这些标识和牌子应清晰可见，并便于理解。
7. 现场管理：在井字架搭拆作业架体的安装和拆除过程中，应设立专人负责现场管理。
管理人员应确保施工现场的有序和安全，并制定应急预案以应对可能发生的突发情况。
8. 安全状况记录：对井字架搭拆作业架体的安装和拆除过程进行详细记录，包括施工过程中发生的安全事故、人员伤亡状况等。
这些记录有助于总结经验教训，并提供参考以改进安全措施。
9. 定期检查和维护：井字架搭拆作业架体的安装和拆除后，应定期进行检查和维护。
出现任何损坏或缺陷的部分都应及时修理或更换，以确保井字架搭拆作业架体的安全性和稳定性。
