液压多功能小件落物打捞器的研制与应用
一种双作用旋转蓝式弹性打捞筒
一种双作用旋转蓝式弹性打捞筒在井下修井作业中，打捞小件落物作业时有发生，由于小件落物多样化、且大小形状不一，施工中打捞难点多。
怎样提高打捞效率、减少施工周期降低生产成本，是我们修井工人面临的难题。
通过近几年多口井小件落物打捞作业中取得经验。
总结出了采用套铣打捞一体化工艺，针对小件落物的事故处理很有效。
研制开发了一种双作用旋转蓝式弹性打捞筒。
打捞小件落物的专用工具，通过在现场使用效率有了一定提高。
标签：钢丝捞筒;研磨;弹性捞蓝;双作用旋转蓝式弹性打捞筒、前言在井下大修事故处理作业中，打捞小件落物是在套管内或裸眼井段，由于落物大小、形状不规范。
目前使用的工具很少，更无有效合理的工具将小件落物捞获，所采用方法也只有;﹙1﹚常规钢丝捞筒，下入井内靠钻具下压将小件落物挤入捞筒内。
﹙2﹚强磁打捞器，主要是靠金属磁性落物磁化吸附在磁极中心将落物捞获，此工具在1500井以下井深由于井温及套管磁场对强磁打捞器产生消磁作用，大大削减了打捞效率。
﹙3﹚一把抓，靠钻具下压将落物罩捞在抓爪内，该工具仅适用于鱼顶为平底状况下使用﹙4﹚最后方法采用研磨手段将落物碾碎，通过液体将其带出井底。
在打捞小件落物作业井中，常用打捞方法是选用;加工适合的捞筒及特殊工具靠挤压或吸力实现打捞，本文论述是一种双作用旋转蓝式性打捞筒实现套铣打捞一体化。
一、目前在套管内打捞小件落物存在的问题1、钢丝捞筒，以往我们打捞小件落物所使用的有钢丝捞筒，一把抓捞筒、都是单一靠下放钻具靠钻压将落物挤进捞筒、或将落物罩捞在抓爪内，而遇到卡住或砂埋的小件落物普通钢丝捞筒打捞效果就不灵了，原因;﹙a﹚我们常用的钢丝捞筒钢丝时横向载排在筒体内圆的，如果旋转冲洗落鱼引入筒体时会将横向钢丝扫磨平或脱断在井内，失去弹性打捞功能。
﹙b﹚常用的钢丝捞筒不具备磨套铣功能无法将卡住或砂埋的小件落物套活后进行打捞。
2、一把抓捞筒和强磁在小件落物在井底为活鱼时可以选用但效果不是太好，经常空钻打捞失败。

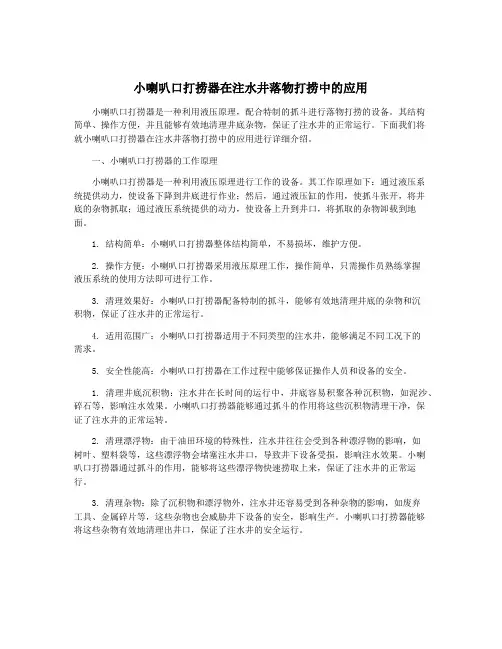

小喇叭口打捞器在注水井落物打捞中的应用
小喇叭口打捞器在注水井落物打捞中的应用小喇叭口打捞器是一种利用液压原理，配合特制的抓斗进行落物打捞的设备。
其结构简单、操作方便，并且能够有效地清理井底杂物，保证了注水井的正常运行。
下面我们将就小喇叭口打捞器在注水井落物打捞中的应用进行详细介绍。
一、小喇叭口打捞器的工作原理小喇叭口打捞器是一种利用液压原理进行工作的设备。
其工作原理如下：通过液压系统提供动力，使设备下降到井底进行作业；然后，通过液压缸的作用，使抓斗张开，将井底的杂物抓取；通过液压系统提供的动力，使设备上升到井口，将抓取的杂物卸载到地面。
1. 结构简单：小喇叭口打捞器整体结构简单，不易损坏，维护方便。
2. 操作方便：小喇叭口打捞器采用液压原理工作，操作简单，只需操作员熟练掌握液压系统的使用方法即可进行工作。
3. 清理效果好：小喇叭口打捞器配备特制的抓斗，能够有效地清理井底的杂物和沉积物，保证了注水井的正常运行。
4. 适用范围广：小喇叭口打捞器适用于不同类型的注水井，能够满足不同工况下的需求。
5. 安全性能高：小喇叭口打捞器在工作过程中能够保证操作人员和设备的安全。
1. 清理井底沉积物：注水井在长时间的运行中，井底容易积聚各种沉积物，如泥沙、碎石等，影响注水效果。
小喇叭口打捞器能够通过抓斗的作用将这些沉积物清理干净，保证了注水井的正常运转。
2. 清理漂浮物：由于油田环境的特殊性，注水井往往会受到各种漂浮物的影响，如树叶、塑料袋等，这些漂浮物会堵塞注水井口，导致井下设备受损，影响注水效果。
小喇叭口打捞器通过抓斗的作用，能够将这些漂浮物快速捞取上来，保证了注水井的正常运行。
3. 清理杂物：除了沉积物和漂浮物外，注水井还容易受到各种杂物的影响，如废弃工具、金属碎片等，这些杂物也会威胁井下设备的安全，影响生产。
小喇叭口打捞器能够将这些杂物有效地清理出井口，保证了注水井的安全运行。
井下作业小修特殊井打捞工具的研究和应用
井下作业小修特殊井打捞工具的研究和应用井下作业是一项具有一定危险性的工作，特别是在井下作业中遇到特殊的井体情况，比如在井下作业中需要进行井口打捞的情况。
在这种情况下，常规的井下作业工具可能无法胜任，因此需要特殊的井打捞工具来进行作业。
本文将对特殊井打捞工具的研究和应用进行探讨。
一、特殊井打捞工具研究1. 井口打捞工具的特点井口打捞是指在井口附近进行的特殊作业，需要用到特殊的工具。
井口打捞工具需要具有一定的强度和耐腐蚀性能，能够适应不同井口形状和尺寸的要求。
井口打捞工具还需要具有良好的稳定性和操作性，能够保证作业人员的安全。
2. 特殊井打捞工具的分类根据井口打捞工具的使用场景和作业需求，可以将特殊井打捞工具分为多种类型。
有一种特殊井打捞工具可以利用各种钳口或夹头等实现对各类杂物的捞取，还有一种则是通过液压力来实现对杂物的捞取，还有一种是通过机械托架或者举筒器捞子来对井内的杂物进行捞取。
3. 特殊井打捞工具的材料及制作工艺特殊井打捞工具需要使用耐高温、耐腐蚀的材料进行制作，常见的材料有不锈钢、高强度合金钢等。
特殊井打捞工具的制作工艺也需要精益求精，确保工具的强度和耐用性。
1. 井下作业中的应用特殊井打捞工具在井下作业中有着广泛的应用，它们可以用于清理井口附近的杂物，包括固体、液体等各种杂物。
特殊井打捞工具可以有效提高井下作业的效率，保证作业的顺利进行。
1. 多功能化随着技术的不断进步，特殊井打捞工具将会更加多功能化，能够适应更多场景和作业需求。
将来的特殊井打捞工具可能会具备自动化、智能化的功能，能够更好地满足井下作业的需求。
2. 材料技术特殊井打捞工具的材料技术也将会得到进一步的提升，新材料的应用将会使特殊井打捞工具具有更好的耐腐蚀性能和耐高温性能。
3. 安全性能特殊井打捞工具的安全性能也将会得到加强，包括在设计上考虑人机工程学、增加防护装置等措施，确保特殊井打捞工具在井下作业中能够更加安全可靠地使用。

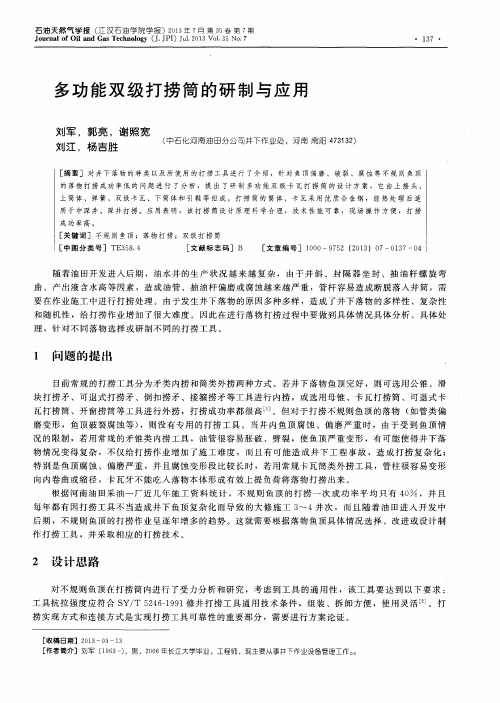

多功能双级打捞筒的研制与应用
随 着油 田开 发进入 后 期 ，油水 井 的生 产 状 况 越 来 越 复 杂 ， 由于 井 斜 、封 隔 器 坐 封 、抽 油 杆 螺 旋 弯
曲 、产 出液 含水 高等 因素 ，造成 油 管 、抽油 杆偏磨 或 腐蚀越 来 越严重 ，管杆容 易造 成 断脱 落人井 筒 ，需
要在 作业 施工 中进 行 打捞处 理 。 由于发 生井 下落 物 的原 因多种 多样 ，造成 了井 下 落物 的多样 性 、复 杂性 和 随机性 ，给打捞 作业 增 加 了很 大难 度 。因此在进 行 落物 打捞 过程 中要 做到具 体情 况具 体 分析 、具体 处
根 据河 南油 田采 油一 厂近 几年 施 工 资料 统 计 ，不 规 则 鱼顶 的打 捞 一次 成 功 率 平均 只有 ４ ０ ９ ／ ５ ，并 且
每年 都 有 因打捞 工具 不 当造成 井下 鱼顶 复 杂化 而导 致 的大修 施 工 ３ ～４井 次 ，而且 随 着 油 田进 入 开 发 中
后期 ，不规则 鱼 顶 的打捞 作业 呈逐 年增 多 的趋势 。这就需 要根 据落 物 鱼顶具 体情 况选 择 、改进 或设 计制 作 打 捞工 具 ，并采 取相 应 的打捞 技术 。
２ 设 计 思 路
对 不规 则 鱼顶 在打 捞筒 内进 行 了受力 分析 和研 究 ，考 虑 到 工具 的通 用性 ，该 工 具 要 达 到 以下 要 求 ： 工 具抗 拉强 度 应符 合 Ｓ Ｙ／ Ｔ ５ ２ ４ ６ — １ ９ ９ １修井 打 捞工 具 通 用技 术条 件 ，组 装 、拆 卸 方便 ，使 用 灵 活 。打 捞 实 现方式 和 连接 方式 是实 现打 捞工 具可 靠性 的重 要部 分 ，需要 进行 方 案论证 。
水平井液压助力式连续管落鱼打捞工具的研发
水平井液压助力式连续管落鱼打捞工具的研发徐健;管锋;周传喜;马卫国;阳婷【摘要】尽管国内已经研发出针对于连续油管落鱼的打捞工具,但是在井深较深时或者是在水平井中,由于入井管柱的屈曲,导致管柱上部地压力难以传递到底部,从而使得落鱼抓卡失败.为了应对水平井和深井连续油管落鱼打捞的问题,研制出一套利用液压来更好的抓卡的液压式落鱼打捞矛和打捞筒,该套工具结构简单合理,稳定可靠.通过流动分析,计算了合适的排量.经过实验测试取得了良好的效果,能够有效提升打捞作业效率.【期刊名称】《机械工程师》【年(卷),期】2016(000)004【总页数】4页(P15-18)【关键词】液压;打捞工具;连续管;打捞矛;打捞筒【作者】徐健;管锋;周传喜;马卫国;阳婷【作者单位】长江大学机械工程学院,湖北荆州434023;长江大学非常规油气湖北省协同创新中心,武汉430100;长江大学地热资源开发研究所,湖北荆州434023;长江大学机械工程学院,湖北荆州434023;长江大学非常规油气湖北省协同创新中心,武汉430100;长江大学地热资源开发研究所,湖北荆州434023;长江大学机械工程学院,湖北荆州434023;长江大学地热资源开发研究所,湖北荆州434023;长江大学机械工程学院,湖北荆州434023;长江大学地热资源开发研究所,湖北荆州434023;长江大学机械工程学院,湖北荆州434023;长江大学地热资源开发研究所,湖北荆州434023【正文语种】中文【中图分类】TE934随着世界经济的发展，连续油管作业技术作为一种年轻的技术得到了越来越广泛的应用，同时由各种原因导致连续油管施工中断裂造成的落井事故也逐渐引起了人们的关注。
相比常规作业，连续油管更多的应用在水平井作业中。
目前水平井的打捞作业中，有针对打捞钢丝的钢丝套铣闭窗捞筒，有针对桥塞打捞的母锥套铣打捞筒，有针对打捞液压封隔器的特制引管母锥。
尽管国内外的常规的打捞工具有很多，各种新型打捞工具被设计用来面对近年来出现新工况。

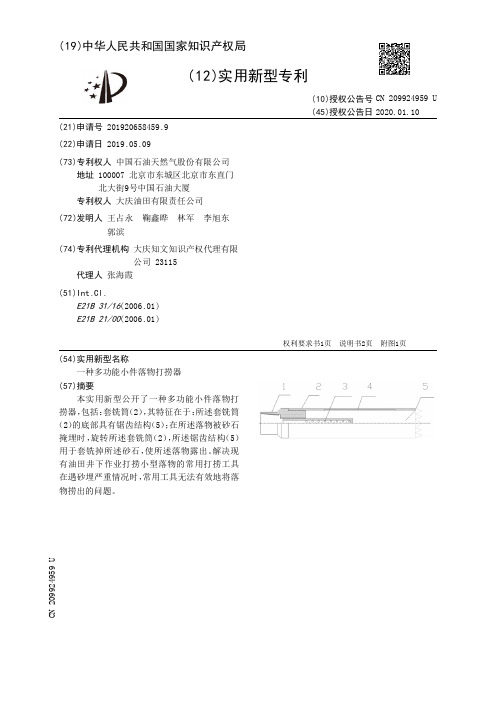

【CN209924959U】一种多功能小件落物打捞器【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920658459.9(22)申请日 2019.05.09(73)专利权人 中国石油天然气股份有限公司地址 100007 北京市东城区北京市东直门北大街9号中国石油大厦专利权人 大庆油田有限责任公司(72)发明人 王占永 鞠鑫晔 林军 李旭东 郭滨 (74)专利代理机构 大庆知文知识产权代理有限公司 23115代理人 张海霞(51)Int.Cl.E21B 31/16(2006.01)E21B 21/00(2006.01)(54)实用新型名称一种多功能小件落物打捞器(57)摘要本实用新型公开了一种多功能小件落物打捞器，包括：套铣筒（2），其特征在于：所述套铣筒（2）的底部具有锯齿结构（5）；在所述落物被砂石掩埋时，旋转所述套铣筒（2），所述锯齿结构（5）用于套铣掉所述砂石，使所述落物露出。
解决现有油田井下作业打捞小型落物的常用打捞工具在遇砂埋严重情况时，常用工具无法有效地将落物捞出的问题。
权利要求书1页 说明书2页 附图1页CN 209924959 U 2020.01.10C N 209924959U权 利 要 求 书1/1页CN 209924959 U1.一种多功能小件落物打捞器，包括：套铣筒（2），其特征在于：所述套铣筒（2）的底部具有锯齿结构（5）；在所述落物被砂石掩埋时，旋转所述套铣筒（2），所述锯齿结构（5）用于套铣掉所述砂石，使所述落物露出。
2.根据权利要求1所述的一种多功能小件落物打捞器，其特征在于：所述套铣筒（2）的内壁固定强磁套（4）；所述强磁套（4），用于磁力吸附所述落物。
3.根据权利要求1所述的一种多功能小件落物打捞器，其特征在于：所述套铣筒（2）上端连接上接头（1）；所述上接头（1），用于连接旋转设备。
4.根据权利要求3所述的一种多功能小件落物打捞器，其特征在于：所述套铣筒（2）内具有中心管（3）；所述中心管（3）上具有筛孔；所述筛孔，用于过滤随反洗井循环至所述套铣筒（2）内的颗粒杂物，以免堵住所述反洗井循环的通道。
石油工程技术 井下作业 修井中的小件落物打捞技术应用案例
修井中的小件落物打捞技术应用案例在油田修井过程中，井内小件落物的打捞是经常遇到的作业。
实践表明，采用套铣卡簧打捞筒、测试仪器钢丝打捞筒等工具对小件落物能取得好的打捞效果。
下面以胜利油田近年来的一些打捞实践，介绍几类常见小件落物打捞工具的选择和打捞方法。
1新勃深X井小件落物打捞1.1新勃深X井井深为5200m，多年没有进行修井作业，井内落物较多，鱼顶为测井电缆，电缆长2500m左右，软探鱼顶深度为700m，井内其他落物中已记录的有加重杆、磁定位、电缆与磁定位连接钩子等。
井不能正常使用，甲方要求处理深度为4500m。
1.2经过认真分析井内落物记载资料，设计增加套铣卡簧打捞筒。
1.3主要结构为：主体长度9.2m，外径φ114mm，壁厚为5mm的套铣筒；下端在内壁按120°角度均匀铣深度为3mm的槽，铆定3片合适的弹簧片，然后在底部对焊套铣头。
1.4优点：1.4.1弹簧片的弹性好于开窗打捞筒；1.4.2使得套铣和打捞一次成功；1.4.3弹簧片的弹性活动范围大，从而适用于打捞尺寸稍大的落物。
1.5修井施工中，首先选用外钩，捞获测井电缆2500m，电缆下端带有磁定位器和加重杆各一个。
然后使用套铣卡簧打捞筒进行套铣打捞，第一次由3200m套铣处理至3700m，捞获磁定位器两个，捞获电缆磁定位连接钩子1个及碎小杂物若干。
使用套铣打捞筒10次，先后捞出加重杆、磁定位器等小件落物15件。
前后仅用1个月时间，就将深度处理至4500m，取得了好的打捞效果。
2沾40-X井管钳打捞2.1在沾40-X井修井过程中，冲砂至1340m时遇阻，打铅印分析井内落物为一把管钳。
2.2先后下一把抓和磁铁打捞器都未能捞获。
2.3经认真分析井内情况后，选择了测试仪器钢丝打捞筒。
2.4工具下至鱼顶深度后，用清水冲洗鱼顶并转动、下放工具打捞。
起出钻具捞获360mm 管钳一把，使得该井顺利大修完井。
3大北23-2X井螺栓打捞3.1在大北23-2X井施工时，由于操作工人在起出管柱装井口时，不慎将一条带有一个螺母的250型井口螺栓掉入井内，造成冲砂管柱在2830m处遇阻。
井内落物打捞工具研制
井内落物打捞工具研制一、技术背景和需要解决的关键技术问题1.技术背景油田开发进入中后期，油气水井井况日趋变差，有的井出砂严重，套损严重，井下落物等事故逐年增多，修井难度加大，使油水井不能正常生产，为了恢复油水井正常生产，油气水井维修作业是重要手段，因此对新型工具的需求也日益迫切。
在油水井大修作业中，经常出现地层出砂埋住井内管柱、落物造成鱼顶无法打捞、管柱与套管环形空间有落物等复杂情况，给打捞井内落物增加了难度，增加了施工工序，施工时一旦处理不当易造成砂卡，使打捞管柱卡死在井内，增加了施工周期，造成无法处理的局面，经过长期的研究与现场实验，研制出了套铣筒加倒扣捞矛组合工具，解决了以上存在的问题，提高了施工时效，减少了作业成本，确保油水井快速复产。
2.国内外研究现状分析目前各大油田相续进入开采的中后期，油井出砂严重、井内落物增多（电热管护套、捞油钢丝绳、电缆落井）等情况，直接影响到油井产量及油田的正常生产，因此各油田普遍采用先处理鱼顶及环形空间内落物及环空砂，再进行下专用工具打捞的方法处理井内落物，增加了施工工期及修井的作业成本，如果采用套铣筒加倒扣捞矛组合工具，将解决上述问题，实现冲砂和套冲的“一趟钻”工程，提高施工时效，降低了作业成本。
3.需要解决的关键技术问题3.1套铣筒和倒扣捞矛有效连接、倒扣捞矛水眼的合理加工。
3.2套铣筒和倒扣捞矛的防倒扣技术的研究。
3.3打捞技术的研究。
二、研究目标和主要研究内容1.研究目标通过采用套铣筒加倒扣捞矛组合工具，提高套冲、套铣、打捞成功率，实现冲砂和套冲的“一趟钻”工程，提高施工时效，降低了作业成本。
2.主要研究内容2.1套铣筒加倒扣捞矛组合工具可进行套冲、套铣：主要在不同套管内使用长度大于单根砂埋油管的套铣管（大于10米），套铣筒端部焊接套铣头，进行套冲、套铣，进行油套环空物体的套铣。
2.2套铣筒加倒扣捞矛组合工具可进行打捞倒扣作业：套铣筒内加工倒扣捞矛，在套铣完鱼顶及鱼顶和套管环形空间落物后，可进行打捞作业，在打捞成功后，井内落物无法上提的情况下，实现倒扣倒出井内打捞管柱。
井下作业小修特殊井打捞工具的研究和应用
井下作业小修特殊井打捞工具的研究和应用井下作业在各种工业领域中都有广泛的应用，其中特殊井打捞工具则是井下作业中的一项非常重要的技术。
特殊井打捞工具是指用于钻井过程中特殊场合下的打捞、修井、接头等作业的工具，由于钻井过程中不可避免地会遇到一些问题，这些问题可能导致井身中的钻具、测量设备等被卡或掉落到井底中，这时就需要使用特殊井打捞工具进行救援作业。
特殊井打捞工具有多种类型，按照作用原理可分为机械型、磁力型、气动型、液压型等；按照结构特点可分为钳子型、球囊型、吸盘型、钩子型等。
这些特殊井打捞工具都有各自的特点和应用范围，下面就简单介绍几种常用的特殊井打捞工具。
1. 钳子型打捞工具钳子型打捞工具是一种机械型的打捞工具，主要用于捞取被卡在井身中的钻具、测量设备等工具。
它的结构类似于一只大钳子，两侧有一个切割刃，当捞取被卡工具时，可以利用切割刃切断捞物与井壁的连接，再用钳子夹住捞物进行取出。
这种钳子型打捞工具具有结构简单、操作方便、适用范围广等特点，广泛应用于各种钻井作业中。
吸盘型打捞工具是一种气动型的打捞工具，主要用于捞取井底的掉落物。
它的结构类似于一个大号的橡皮泵，通过向管道里注入空气或真空，使其产生负压或正压，将井底的掉落物吸装到吸盘上面，再将吸盘抬起，将掉落物提出井口。
这种吸盘型打捞工具具有吸取力大、取出物品不会损坏、重量轻等特点，广泛应用于各种掉落物的捞取。
磁力型打捞工具是一种利用电磁原理的打捞工具，主要用于捞取井底的铁制工具。
它的结构类似于一只大磁铁，通过产生强大的磁场，将井底的铁制工具吸附到磁体上，然后利用螺旋杆等工具提起。
这种磁力型打捞工具具有捞取效率高、操作安全、可以捞取磁性极强的铁制工具等特点，广泛应用于各种井下作业中。
总的来说，特殊井打捞工具在井下作业中具有非常重要的作用，能够有效地解决井身中的各种问题，提高钻井作业的效率和安全性。
随着钻井技术的不断发展，特殊井打捞工具也在不断更新改进，为我们的钻井作业提供更加安全、高效、方便的保障。
一种井下软硬落物打捞工具的研制与应用
2018年08月一种井下软硬落物打捞工具的研制与应用范玉斌郝建广黄鹏（中石化胜利石油工程有限公司井下作业公司，山东东营257077）摘要：针对胜利海上埕岛油田油水井打捞作业时，封隔器、悬挂器等金属件、胶皮、泥砂混合后致使井内打捞情况复杂，造成打捞困难的问题，特研制了一种井下软硬落物打捞工具，该工具的研制成功后，应用效果良好，解决了金属件和胶皮混合难以打捞的问题，提高了海上作业施工效率，降低了生产成本，取得了较好的效益。
关键词：打捞；金属件；胶皮；软硬物；效率1背景技术胜利埕岛油田经过三十多年的开发，油水气井的作业量在不断的增加，由于海上油水气井多为大斜度定向从式井组，井斜度大，主力油层为馆陶组，具有埋藏浅，地层出砂严重且砂粒径细，地层漏失严重，并且，海上生产井采用新工艺新技术较多，管柱结构复杂，井下工具种类繁多，尤其是过电缆封隔器、防砂管悬挂器等金属与胶筒件组合的封隔器类井下工具，在磨铣或大力上提打捞后留在井筒后，井筒内会出现钻磨残物、井下工具软性附件，再加上井内出砂，在打铅印时，印痕会模糊不明显，难以判断鱼顶状况，或致使井下打捞作业难度增大，导致无效起下钻，增加劳动强度，提高了作业成本。
2一种井下软硬落物打捞工具的研制为解决现场存在的技术缺陷，设计发明了一种井下软硬落物打捞工具；该打捞工具，不仅可以将软性落物成功打捞，而且通过增设的强磁铁可以将小块的金属件落物打捞出来。
其设计技术方案：主要结构由上接头、芯管、打捞筒体、螺旋状打捞体、引鞋、强磁块、倒刺体几部分组成，该打捞工具的打捞筒体的底部设有引鞋，打捞筒体的顶部设有上接头，上接头的外侧与打捞筒体的内径连接，上接头的内侧与芯管的顶部连接，芯管安装在打捞筒体的内腔，芯管的外壁上安装螺旋状打捞体和强磁块，且在螺旋状打捞体的表面设有多个的倒刺体，强磁块安装在螺旋状打捞体的一侧。
强磁块设计为长条形结构，且芯管的外壁表面设有多个强磁块。
本设计的有益效果是：采用了螺旋状打捞体，可对井下软性落物施加一定的钻压和转速，使得软弹性落物在工具打捞筒体内不断挤压，采用引鞋将落物引入打捞筒内，保证打捞的效果，操作简单，效率高；并且能够实现钩类打捞工具所不能实现的功能，节省打捞成本，降低打捞次数；另外，增加了强磁块可以同时对钢铁材质的小落物进行打捞；与现有的多种打捞工具相比，针对性强，不仅对软弹性落物的打捞效果很好，而且可以同时吸附出钢铁材质的其他小落物。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
维普资讯
井 ，０ ５年 ６月 ５ 日当进 入 水 平 井 段 后 ， 井 速 度 ２０ 钻
突然变慢 ， 起钻发现钻 头多个牙齿折 断。下 ｌ８ １ 液压多功能小件落物打捞器 ， 捞出大钳牙碎片 ２ ， 块
钻 头牙齿 ３个 。 重新下 钻头 ， 钻进 正 常 。
和现场实践 ， 将常规机械操作 的一把 抓改成液压操 作 ， 常规 强磁打捞器的圆柱形平 面磁铁改成 具有伸缩 性的磁针 ， 同时结合套铣筒 ， 研制 出一种液压多 功能小件落物打捞 器 ， 克服 了侧钻井 、 平井井 身结构 的限制 ， 大提高 了一 水 大
次打捞成功率 ， 现场应用效果 明显 。
应和作业管柱大曲率 的弯 曲， 管柱 的重量不能较好
地作用 在常 规一 把抓 上 ， 致打 捞失 败 。 导 （ ） 规 的 强 磁 打 捞 器 底 部 多 为 平 面 柱 状 磁 ３常 铁 ， 于一些 带有 棱 角 的不 规 则 的小 件 落 物 吸 附力 对 小， 而且 小件 落物 在起 钻过 程 中受 到 井 壁 的 摩擦 和 打捞管 柱 的振 动 ， 很容 易掉 入井 内 。 针 对这些 情 况 ， 原有 的一把 抓 、 在 强磁 打捞 器 的
井 和侧 钻井 中打 捞 小 件落 物 ， 适 用 于 侧 钻 井裸 眼 也 内打捞小 件落 物 。 伸缩 性磁 针磁 力 的计算 ： 以 １５为例 ） （ Ｏ 强力 磁体 的磁 针 磁 力 为 １ ｇ／ｍ ，强 力磁 体 ４ｋｆｃ 的磁 针有 效外 径 ０１ （ ｍ） 布 ｌ 则 强 力 磁 体 ０ １ｃ 均 ５个 能产 生 的磁力 为 ： （ 下转第９ 页） ６
（ 辽 河石 油勘探 局 工程技 术研 究院 井 下作 业技 术研 究所 ２辽 河钻 井 一公 司） １
王 摘 龙等．液压多功能小件落物打捞器 的研制与应用 ． 钻采工艺 ，０ ６ ２ （ ） ８ ４，６ ２ ０ ，９ ５ ：４—８ ９ 要 ：由于侧钻井 、 水平 井特殊井身结构限制 ， 规的小 件落物 打捞器 打捞 成功率低 。为此经 过认真 分析 常
一
、
液 压 多功 能 小 件 落 物 打 捞 器 的研 制
根据侧钻井 、 水平井特殊的井身结构 ， 并结合辽
１ 工具 的结构 ．
河油 田油水井套管尺寸等情况 ， 开发研 制了一种液
收 稿 日期 ：２０ ０ ２ ；修 回 日期 ：２０ ０ ２ ０ ６— ２— ３ ０ ６— ７— ８
本文系专利 ， 申请专利 编号 ：０５ ０ ９ ３ １ ２０ ２ ０ ３ ３０。 作者简介 ：王龙 ， 工程师 ，９７年毕业于江汉石油学院石油工 程专业 ， １９ 现在辽河工程技术研 究院井下所从事侧钻井 和侧 钻水平井 的现场服
钻
・
采
工
艺
２０ ０ ６年 ９月
Ｓｐ ２０ ｅ．０ ６
９ ・ ６
Ｄ ＩＬＮ Ｒ Ｌ ＩＧ＆ Ｐ Ｏ Ｃ Ｉ Ｅ ＨＮ Ｌ ＧＹ Ｒ ＤＵ ＴＯＮＴ Ｃ Ｏ Ｏ
（ 上接第 ８ ） ４页
Ｆ ＝３ ４ ×１ ÷４ ×１ ×１ ．１ ４ ５＝ １ ４． ５ ｋ ｆ ６ ８ ｇ
２ 工作原 理 ．
１上 接 头 ； ２外 筒 ； ３强磁 针 ； ４一 把 抓 ； ５套 铣 头 ； ６胶 塞
基本原理 ： 打捞时 ， 将工具下到鱼顶上， 先进行 套铣 。在套铣鞋和底部 可伸缩性强磁针的作用下 ， 尽量将落物引入到套铣筒 内， 吸附在可伸缩性磁针 上， 然后投入胶塞 ， 在液压作用下 ， 胶塞下移到强磁 针 上部 的胶塞 座 后 剪 断销 钉 ， 动强 磁 针 和 一把 抓 推 沿套铣筒 内壁 的槽 内下行 ， 实现一把抓作业 ， 将井底 落物抓 住 ， 同时封 住 套 铣 鞋 口。该 工 具 适 用 于 水平
维普资讯
钻
・
采 Biblioteka 工 艺 ２０ ０ ６年 ９月
Ｓ ｐ． ０ ６ ｅ ２０
８ ・ ４
ＤＲＩ Ｌ ＮＧ ＆ ＰＲＯＤＵＣＴＩ ＬＩ ＯＮ ＥＣＨＮＯＬ Ｔ ＯＧＹ
液压多功能小件落物打捞器的研制 与应用
王 龙 龚建凯 周金初 郭振 山 ， ， ，
基础上进行一定的改进 ： 将常规机械操作的一把抓 改成液压操作 ， 将常规 强磁打捞器 的圆柱形平 面磁 铁改成具有伸缩性的磁针 ， 同时结合套铣筒 ， 研制出 种 液压 多功 能小 件落 物 打捞 器 ， 服 了侧 钻井 、 克 水
一
平井 井 身结构 的 限制 ， 大 提高 了一 次打 捞成功 率 ， 大 现场 应 用效果 明显 。
在 以下几个 方面 ：
压多功能小件落物打捞器。一把抓 （ ） ４ 与强磁针筒
（） ３ 焊在 一起 ， 强磁 针 筒 （ ） 工具 外 筒 （ ） 销 钉 ３与 ２用 相连 ， 工具 外筒 （ ） 套铣 头 （ ） 丝 扣相 连 。结 构 ２和 ５用
见 图 １ 。
（ ） 下钻 过 程 中 ， 钻井 （ 眼 ） １在 侧 裸 的窗 口和 水 平井 大 曲率 的井 段 常 常使 一 把 抓 的爪 子 提 前 弯 曲 ， 失去 了打捞 的功 能 。 （） ２ 在水平 井 、 钻井 中 ， 侧 由于 套 管壁 的摩 擦效
关键词 ：一 把抓 ； 强磁 ； 铣简 ； 套 小件落 物打捞器
中图分 类号 ：Ｔ ２ ．０ Ｅ８ １９ ７ 文献标识码 ：Ａ 文章编 号：１０ ７ ８ ２０ ）５— ０ ４一Ｏ ０６— ６ Ｘ（０ ６ ０ ０ ８ ｌ
在侧钻井 、 水平井中， 常规小件落物打捞器如一 把抓 、 强磁打捞器等， 常常显得无能为力 ， 主要体现
