示波器的使用实验报告篇一：大学物理实验报告(示波器)??00A9示波器的使用【实验简介】示波器是用来显示被观测信号的波形的电子测量仪器，与其他测量仪器相比，示波器具有以下优点：能够显示出被测信号的波形；对被测系统的影响小；具有较高的灵敏度；动态范围大，过载能力强；容易组成综合测试仪器，从而扩大使用范围；可以描绘出任何两个周期量的函数关系曲线。
从而把原来非常抽象的、看不见的电变化过程转换成在屏幕上看得见的真实图像。
在电子测量与测试仪器中，示波器的使用范围非常广泛，它可以表征的所有参数，如电压、电流、时间、频率和相位差等。
若配以适当的传感器，还可以对温度、压力、密度、距离、声、光、冲击等非电量进行测量。
正确使用示波器是进行电子测量的前提。
第一台示波器由一只示波管，一个电源和一个简单的扫描电路组成。
发展到今天已经由通用示波器到取样示波器、记忆示波器、数字示波器、逻辑示波器、智能化示波器等近十大系列，示波器广泛应用在工业、科研、国防等很多领域中。
Karl Ferdinand Braun生平简介1909年的诺贝尔物理奖得主Karl Ferdinand Braun于1897年发明世界上第一台阴极射线管示波器，至今许多德国人仍称CRT为布朗管(Braun Tube)。
【实验目的】2、学习用示波器观察电信号的波形和测量电压、周期及频率值。
3、通过观察李沙如图形，学会一种测量正弦波信号频率的方法。
图8-1 Karl Ferdinand Braun1、了解示波器的结构和工作原理，熟悉示波器和信号发生器的基本使用方法。
【实验仪器】VD4322B型双踪示波器、EM1643型信号发生器、连接线及小喇叭等?1051、电源开关2、电源指示灯3、聚焦旋钮4、亮度调节旋钮5、Y1(X)信号输入口6、Y2信号输入口7、8、9 86图8-2 VD4322型双踪示波器板面图入耦合开关（AC-GND-DC）9、10、垂直偏转因数选择开关（V/格）11、Y1位移旋钮12、Y2位移旋钮13、工作方式选择开关（Y1、Y2、交替、断续）14、扫描速度（时间/格）选择开关15、扫描微调控制旋钮16、水平位移旋钮17、电平调节旋钮【实验原理】一、示波器的结构及简单工作原理示波器一般由5个部分组成，如图8-3所示：（1）示波管；(2)信号放大器和衰减器（3）扫描发生器；（4）触发同步电路；（5）电源。
示波器使用大学物理实验报告示范及数据处理

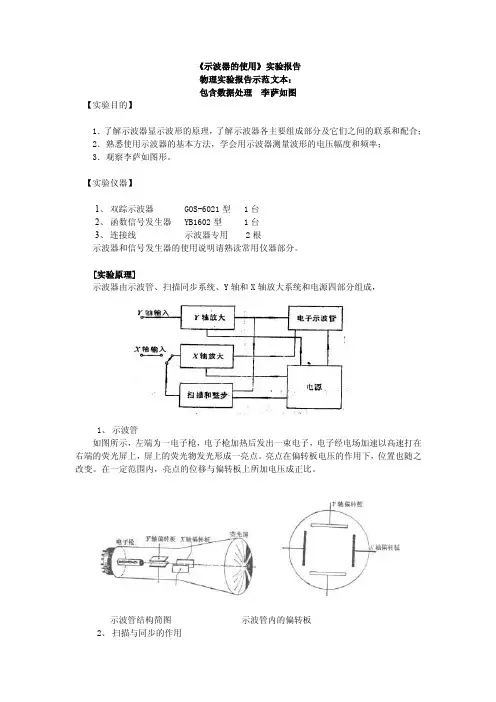

《示波器的使用》实验报告物理实验报告示范文本：包含数据处理李萨如图【实验目的】1．了解示波器显示波形的原理，了解示波器各主要组成部分及它们之间的联系和配合；2．熟悉使用示波器的基本方法，学会用示波器测量波形的电压幅度和频率；3．观察李萨如图形。
【实验仪器】1、双踪示波器 GOS-6021型 1台2、函数信号发生器 YB1602型 1台3、连接线示波器专用 2根示波器和信号发生器的使用说明请熟读常用仪器部分。
[实验原理]示波器由示波管、扫描同步系统、Y轴和X轴放大系统和电源四部分组成，1、示波管如图所示，左端为一电子枪，电子枪加热后发出一束电子，电子经电场加速以高速打在右端的荧光屏上，屏上的荧光物发光形成一亮点。
亮点在偏转板电压的作用下，位置也随之改变。
在一定范围内，亮点的位移与偏转板上所加电压成正比。
示波管结构简图示波管内的偏转板2、扫描与同步的作用如果在X 轴偏转板加上波形为锯齿形的电压，在荧光屏上看到的是一条水平线，如图图扫描的作用及其显示如果在Y 轴偏转板上加正弦电压，而X 轴偏转板不加任何电压，则电子束的亮点在纵方向随时间作正弦式振荡，在横方向不动。
我们看到的将是一条垂直的亮线，如图如果在Y 轴偏转板上加正弦电压，又在X 轴偏转板上加锯齿形电压，则荧光屏上的亮点将同时进行方向互相垂直的两种位移，其合成原理如图所示，描出了正弦图形。
如果正弦波与锯齿波的周期（频率）相同，这个正弦图形将稳定地停在荧光屏上。
但如果正弦波与锯齿波的周期稍有不同，则第二次所描出的曲线将和第一次的曲线位置稍微错开，在荧光屏上将看到不稳定的图形或不断地移动的图形，甚至很复杂的图形。
由此可见：（1）要想看到Y 轴偏转板电压的图形，必须加上X 轴偏转板电压把它展开，这个过程称为扫描。
如果要显示的波形不畸变，扫描必须是线性的，即必须加锯齿波。
（2）要使显示的波形稳定，Y 轴偏转板电压频率与X 轴偏转板电压频率的比值必须是整数，即：n f f xy = n=1,2,3,示波器中的锯齿扫描电压的频率虽然可调，但要准确的满足上式，光靠人工调节还是不够的，待测电压的频率越高，越难满足上述条件。
大学物理实验示波器实验报告
示波器的使用【实验简介】示波器是用来显示被观测信号的波形的电子测量仪器，与其他测量仪器相比，示波器具有以下优点：能够显示出被测信号的波形；对被测系统的影响小；具有较高的灵敏度；动态范围大，过载能力强；容易组成综合测试仪器，从而扩大使用范围；可以描绘出任何两个周期量的函数关系曲线。
从而把原来非常抽象的、看不见的电变化过程转换成在屏幕上看得见的真实图像。
在电子测量与测试仪器中，示波器的使用范围非常广泛，它可以表征的所有参数，如电压、电流、时间、频率和相位差等。
若配以适当的传感器，还可以对温度、压力、密度、距离、声、光、冲击等非电量进行测量。
正确使用示波器是进行电子测量的前提。
第一台示波器由一只示波管，一个电源和一个简单的扫描电路组成。
发展到今天已经由通用示波器到取样示波器、记忆示波器、数字示波器、逻辑示波器、智能化示波器等近十大系列，示波器广泛应用在工业、科研、国防等很多领域中。
Karl Ferdinand Braun 生平简介1909年的诺贝尔物理奖得主Karl Ferdinand Braun 于1897年发明世界上第一台阴极射线管示波器，至今许多德国人仍称CRT 为布朗管(Braun Tube)。
【实验目的】 1、 了解示波器的结构和工作原理，熟悉示波器和信号发生器的基本使用方法。
2、 学习用示波器观察电信号的波形和测量电压、周期及频率值。
3、 通过观察李沙如图形，学会一种测量正弦波信号频率的方法。
【实验仪器】VD4322B 型双踪示波器、EM1643型信号发生器、连接线及小喇叭等图8-2 VD4322型双踪示波器板面图 1、电源开关 2、电源指示灯3、聚焦旋钮4、亮度调节旋钮5、Y1(X)信号输入口6、Y2信号输入口7、8、入耦合开关（AC-GND-DC ）9、10、垂直偏转因数选择开关（V/格）11、1Y 位移旋钮12、2Y 位移旋钮13、工作方式选择开关（1Y 、2Y 、交替、断续）14、扫描速度（时间/格）选择开关15、扫描微调控制旋钮16、水平位移旋钮17、电平调节旋钮【实验原理】 一、示波器的结构及简单工作原理示波器一般由5个部分组成，如图8-3所示：（1）示波管；(2)信号放大器和衰减器（3）扫描发生器；（4）触发同步电路；（5）电源。
示波器的使用实验报告
示波器的使用实验报告各位读友大家好，此文档由网络收集而来，欢迎您下载，谢谢篇一：大学物理实验报告(示波器)??00A9示波器的使用实验简介示波器是用来显示被观测信号的波形的电子测量仪器，与其他测量仪器相比，示波器具有以下优点：能够显示出被测信号的波形；对被测系统的影响小；具有较高的灵敏度；动态范围大，过载能力强；容易组成综合测试仪器，从而扩大使用范围；可以描绘出任何两个周期量的函数关系曲线。
从而把原来非常抽象的、看不见的电变化过程转换成在屏幕上看得见的真实图像。
在电子测量与测试仪器中，示波器的使用范围非常广泛，它可以表征的所有参数，如电压、电流、时间、频率和相位差等。
若配以适当的传感器，还可以对温度、压力、密度、距离、声、光、冲击等非电量进行测量。
正确使用示波器是进行电子测量的前提。
第一台示波器由一只示波管，一个电源和一个简单的扫描电路组成。
发展到今天已经由通用示波器到取样示波器、记忆示波器、数字示波器、逻辑示波器、智能化示波器等近十大系列，示波器广泛应用在工业、科研、国防等很多领域中。
Karl Ferdinand Braun生平简介1909年的诺贝尔物理奖得主Karl Ferdinand Braun于1897年发明世界上第一台阴极射线管示波器，至今许多德国人仍称CRT为布朗管(Braun Tube)。
实验目的2、学习用示波器观察电信号的波形和测量电压、周期及频率值。
3、通过观察李沙如图形，学会一种测量正弦波信号频率的方法。
图8-1 Karl Ferdinand Braun1、了解示波器的结构和工作原理，熟悉示波器和信号发生器的基本使用方法。
实验仪器VD4322B型双踪示波器、EM1643型信号发生器、连接线及小喇叭等?1051、电源开关2、电源指示灯3、聚焦旋钮4、亮度调节旋钮5、Y1(X)信号输入口6、Y2信号输入口7、8、9 86图8-2 VD4322型双踪示波器板面图入耦合开关（AC-GND-DC）9、10、垂直偏转因数选择开关（V/格）11、Y1位移旋钮12、Y2位移旋钮13、工作方式选择开关（Y1、Y2、交替、断续）14、扫描速度（时间/格）选择开关15、扫描微调控制旋钮16、水平位移旋钮17、电平调节旋钮实验原理一、示波器的结构及简单工作原理示波器一般由5个部分组成，如图8-3所示：（1）示波管；(2)信号放大器和衰减器（3）扫描发生器；（4）触发同步电路；（5）电源。
示波器使用实验报告范文2篇
示波器使用实验报告范文示波器使用实验报告范文精选2篇〔一〕示波器使用实验报告1.熟悉示波器的功能和使用方法，掌握示波器的使用技巧；2.理解示波器的原理和构造，掌握示波器的根本性能参数；3.理解示波器在电子测量中的应用，掌握示波器的使用考前须知。
1.示波器；2.信号发生器；3.变压器；4.电阻箱、电容箱、电感箱；5.电缆、插头、连接线等。
1.示波器的根本原理示波器是一种电子测量仪器，可将电信号的波形显示在示波器屏幕上，以便进展分析和测量。
示波器由垂直放大系统和程度扫描系统组成。
当待测信号经过垂直放大系统放大后，送入程度扫描系统，再以一定速度左右扫描，并将扫描的信号通过屏幕显示出来，形成一条连续的波形。
不同的波形形态可以反映出电路中的不同参数和特性。
2.示波器的构造及性能参数示波器通常由示波管、放大器、扫描器、触发电路、时间基准电路、校准电路等局部组成。
其中，示波管是示波器的核心局部，扫描器和时间基准电路决定了示波器的工作特性和测量精度。
示波器的性能参数包括带宽、灵敏度、扫描速度和垂直放大倍数等。
3.示波器的应用在实际电子测量中，示波器被广泛应用于电路测试、信号分析、波形显示等领域。
通过示波器，可以准确地测量电路中的电压、电流、频率、相位等参数，并可以分析电路的稳定性、干扰特性和响应速度等。
1.示波器的根本操作(3) 调节垂直和程度放大系数，以显示信号的适宜波形；(4) 调节触发电路，使信号可以稳定地显示在屏幕上。
2.示波器的性能测试(4) 测量示波器的垂直放大倍数，并记录测试结果。
3.示波器的应用实验(1) 测量电路中的电压、电流、频率等参数，并用示波器显示；(3) 测量电路中的噪声和干扰等参数，并进展分析和处理。
1.示波器的性能测试(1) 带宽测试结果为30MHz，符合示波器的规格要求；(2) 灵敏度测试结果为1mV/Div，符合示波器的规格要求；(3) 扫描速度测试结果为1us/Div，符合示波器的规格要求；(4) 垂直放大倍数测试结果为5F/Div，符合示波器的规格要求。
大学物理实验示波器实验报告
了解信号发生器的功能和 使用方法。
注意示波器的探头选择和 使用方法，避免损坏设备 或影响测量结果。
02
示波器操作指南
示波器面板功能介绍
显示屏幕
用于显示波形图像，可调整屏幕亮度、 对比度等参数。
垂直控制
包括通道选择、垂直位移、垂直灵敏度 等调节旋钮，用于调整波形的垂直显示 位置及幅度。
水平控制
包括时基选择、水平位移等调节旋钮， 用于调整波形的水平显示宽度及位置。
改进建议提
仪器校准
定期对示波器进行校准和维护，确 保其精度和稳定性。
环境控制
在实验过程中，尽量控制环境因素 对实验结果的影响，如保持恒温、 恒湿等。
操作规范
提高操作人员的熟练程度和规范性， 减少操作误差的产生。
实验方案优化
根据实验结果和讨论，对实验方案 进行优化和改进，提高实验的准确 性和可靠性。
触发控制
包括触发源选择、触发方式选择、触发 电平等调节旋钮，用于设置触发条件， 确保波形稳定显示。
信号发生器使用方法
频率设置
通过调节频率旋钮或按键，设置所需信
号频率。
波形选择
根据需要选择正弦波、方波、三角波等 不同波形。
幅度设置
通过调节幅度旋钮或按键，设置所需信 号幅度。
输出连接
将信号发生器输出端与示波器输入端正 确连接，确保信号正常传输。
解决方案
根据排查结果采取相应的 解决方案，如更换损坏的 部件、调整设置参数等， 以确保实验顺利进行。
04
实验数据分析与讨论
数据处理过程展示
数据采集
详细记录了示波器的各项参数，包括 电压、频率、相位等，确保数据的准 确性和完整性。
图表绘制
根据处理后的数据，绘制了相应的图 表，如波形图、相位图等，以便更直 观地展示数据特征。
大学物理实验示波器实验报告示波器实验数据(1)
大学物理实验示波器实验报告示波器实验数据(1)实验目的：1.了解示波器的基本结构和工作原理2.学习如何使用示波器采集信号3.学会如何观察和分析波形实验装置：示波器、波形发生器、万用表、导线等实验原理：示波器是一种广泛应用于电子、通讯等领域的仪器，主要用于观察电压、电流、频率等信号的变化情况。
它通过将输入信号转化成可见的波形，便于我们进行实时观测和分析。
示波器的基本结构包括：电子枪、偏转板、电子束在屏幕上的形成组成的扫描线圈、高压电源、触发电路等。
示波器的工作原理是：信号经过放大和处理后，送达偏转板，使电子束在屏幕上呈现出不断变化的波形。
此时，我们可以通过调节波形的垂直和水平位置，观察信号的变化情况。
实验步骤：1.将波形发生器和示波器通过导线连接。
2.观察波形发生器上所示波形，并将该波形输入示波器。
3.打开示波器，在垂直和水平方向调节波形的位置。
4.观察屏幕上呈现的波形，分析波形的特征。
如：振幅、周期、频率等参数。
5.拧动波形发生器的旋钮，随着波形的变化，观察并记录示波器上呈现的波形。
实验数据记录：输入信号为正弦波形，频率为1kHz，振幅为2V。
实验结果：通过观察示波器上的波形，我们得出以下结论：1.该波形呈现出明显的正弦特征。
2.波形的频率为1kHz，振幅为2V。
3.波形变换时，前后两个波形的振幅和频率均发生了变化，且变化趋势一致。
总结：通过本次实验，我们深入了解了示波器的结构和工作原理，并学会了如何正确使用示波器进行信号采集和波形分析。
同时，实验还使我们加深了对波形特征的理解和认知。
示波器使用大学物理实验报告
示波器使用大学物理实验报告
及厂家等机构名称
本实验使用了示波器，一种常用于电子学试验的仪器，它可以检测多种信号，并将它
们可视化显示出来，便于实验者获取有关信号的信息。
本实验使用一台带有两路输入，
250MHz带宽，4.4GSa /s采样率的示波器进行测试。
示波器的仪器面前有拨轮、触发旋钮
和调节旋钮等控制台，用于设置采样率、波形分辨率及触发临界值等参数以符合实验要求。
另外，示波器还配备了打印机接口，以便可将测试值打印出来，为实验报告提供证据。
首先，实验者将示波器连接到电路上，并将参数进行设置，例如采样率、波形分辨率
及触发临界值等参数。
随后，将示波器设置成触发记录模式，电路开始工作；然后，示波
器开始检测和存储电路中的信号，并在屏幕上显示其图形，将所测数据体现在波形图上。
实验者可以根据所得的波形，准确的分析出各种数据，用来作为分析电路时的可靠参考。
本实验中，我们得到的数据显示，当电路中的输入改变时，电路输出在短时间内也会
产生相应的变化，以此判断电路质量。
同时，由于示波器精密而精准，电路中的变化选择
性易于发现，即使微小的变化也能被示波器捕获并绘制出来。
通过示波器的辅助，我们可
以更好的应用实验结果，从而加强对电路的研究。
综上所述，示波器的使用为电子学实验提供了可视化的数据，让实验者可以更深入地
了解电路情况。
此外，它还具有较高的精度和分辨率，能够捕获微小变化，为实验带来极
大的便利。
因此，示波器无疑是进行电子学实验和研究的重要工具。
工作报告-大学物理实验实验报告——示波器的使用
工作报告-大学物理实验实验报告——示波器的使用一、实验目的1.了解示波器的结构和使用方法；2.掌握直流信号、正弦波信号、方波信号在示波器上的显示方法；3.掌握示波器读数的方法，并掌握示波器读数的误差处理方法。
二、实验原理示波器是一种将不同信号转换为电信号后，再将其显示出来的仪器。
它由放大器、水平和垂直偏转系统、扫描电路和显示器等组成。
示波器接通电源后，通过扫描电路和两个偏转系统，将待测信号转换为水平和垂直方向的电信号，再经过放大和滤波后，通过显示器显示出来。
直流信号：示波器直流灵敏度是指单位电压对应的水平偏转量，它的取值决定了示波器的直流灵敏度。
在测量直流信号的时候，应根据待测信号的大小，选择合适的直流灵敏度。
当待测信号超过示波器选择的最大直流灵敏度时，读数将出现溢出现象。
正弦波信号：正弦波信号的显示，要调整垂直灵敏度，使得信号在显示屏上的垂直方向上呈现出适当的振幅。
方波信号：方波信号是一种周期为T的脉冲信号，用示波器显示时，需要将水平扫描频率和信号频率同步，以保证信号在显示屏上能够完整显示出来。
三、实验步骤1.按照示波器的使用说明，正确接线并打开示波器。
2.调节示波器垂直灵敏度，使得测量的信号在显示屏上正好是满幅的。
3.调节偏心旋钮，使得信号的基准线刚好在中央位置。
4.分别接入直流信号、正弦波信号和方波信号，在合适的直流灵敏度和垂直灵敏度下测量信号的幅度、频率等参数。
5.记录读数，并进行误差计算和分析。
4.误差分析在示波器读数时，需要考虑仪器本身的误差和读数误差。
仪器本身的误差是指示波器自身存在的误差，例如示波器内部放大器的增益误差、示波器的垂直灵敏度和直流灵敏度的误差等。
为了减小仪器本身的误差，我们可以在进行实验前先进行仪器校正。
读数误差是指由读数时操作不当或者测量过程中由于外部因素所引起的误差。
在进行读数时，可以先进行多次测量，然后求取平均值，这样可以减小读数误差。
五、实验总结通过本次实验，我们学习了示波器的结构和使用方法，掌握了直流信号、正弦波信号和方波信号在示波器上的显示方法，以及示波器读数的方法和误差处理方法。
(2023)大学物理实验实验报告示波器的使用(一)
(2023)大学物理实验实验报告示波器的使用(一)大学物理实验实验报告-示波器的使用实验目的•掌握示波器的基本原理和使用方法•学会如何使用示波器测量电压信号的幅度和频率•熟练掌握示波器调节和校准技能实验原理示波器是一种用于观察和测量电信号的电子仪器。
它通过将电信号的变化转换成屏幕上的图形来表示电信号随时间的变化规律。
示波器通常由控制电路、放大器、水平和竖直偏转电路、阴极射线示波管组成。
实验步骤1.连接线路：将电路连接到示波器上，注意观察正负极的接线。
2.打开示波器电源：拨动示波器电源开关，此时示波器打开并发出高压声，屏幕上出现了一个亮点。
3.调节幅度：按照实验要求，选择合适的电压档和时间档，调节幅度，使信号在示波器屏幕上显示出来。
4.调节时间：同样选择合适的时间档，调节时间，使信号的周期在示波器屏幕上显示出来。
5.观察信号：根据示波器传送到屏幕上的信号，可以观察到电信号的频率、振幅、波形等特征。
实验结果通过示波器测量，我们得出下面的实验结果： - 电路产生的电压信号是一个正弦波，振幅为2V，频率为50Hz - 改变电路传输的电压信号，示波器会显示不同的电压波形实验结论本实验通过测量电路的电压信号，我们学会了使用示波器的基本方法。
我们可以利用示波器观察电信号的波形、幅度等特征，为后续研究提供了基础。
实验注意事项•实验时应仔细阅读仪器的说明书，并正确使用连线和接头。
•操作时要轻拿轻放，以免损坏示波器。
•注意安全，不要接触高压部分，防止触电。
实验设备•示波器•信号发生器•电阻、电容等元件•小型电路板以上就是关于大学物理实验实验报告-示波器的使用的全部内容。
在进行示波器的使用时，一定要注意操作方法，并积极发现问题、解决问题。
实验拓展除了基本的示波器使用，我们还可以通过一些拓展实验来深入了解示波器的应用：1.观察不同波形的频谱分布：利用示波器和频谱仪，可以观察不同频率的信号在频谱上的分布情况。
这对于信号处理和分析十分重要。
