第1篇一、实验目的1. 了解继电器的基本分类方法及其结构。
2. 熟悉常用继电器（如电流继电器、电压继电器、时间继电器、中间继电器、信号继电器等）的构成原理。
3. 学会调整、测量电磁型继电器的动作值、返回值，并计算返回系数。
4. 测量继电器的基本特性。
5. 学习和设计多种继电器配合实验。
二、实验原理继电器是一种利用电磁原理实现自动控制的开关装置，广泛应用于电力系统、自动化控制等领域。
本实验主要研究电磁型继电器的特性，包括动作值、返回值、返回系数等。
三、实验仪器与设备1. 电磁型继电器2. 电流表3. 电压表4. 调压器5. 滑线电阻6. 电源7. 接线板四、实验步骤1. 接线：按照实验电路图连接电路，确保接线正确无误。
2. 整定动作值：将电流继电器的动作值整定为实验要求值，例如1.2A。
3. 测量动作值：打开电源，调节调压器使电流表读数缓慢升高，当继电器动作时（动作信号灯亮），记录此时电流表的读数，即为动作值。
4. 测量返回值：继电器动作后，调节调压器使电流值平滑下降，当继电器返回时（动作信号灯灭），记录此时电流表的读数，即为返回值。
5. 重复测量：重复步骤3和4，进行多次测量，记录数据。
6. 计算返回系数：返回系数 = 返回值 / 动作值。
7. 实验结束：关闭电源，断开所有连接线。
五、实验结果与分析1. 动作值：通过实验测量，得到电流继电器的动作值约为1.2A，与整定值基本一致。
2. 返回值：通过实验测量，得到电流继电器的返回值约为0.9A，与动作值相比有所下降。
3. 返回系数：通过计算，得到电流继电器的返回系数约为0.75，说明该继电器的返回性能较好。
4. 继电器特性：通过实验，可以观察到继电器在不同电流下的动作和返回情况，进一步了解继电器的特性。
六、实验结论1. 本实验成功测量了电流继电器的动作值、返回值和返回系数，验证了继电器的特性。
2. 通过实验，加深了对继电器原理和特性的理解，为后续学习和应用打下了基础。
联锁电路解析实验报告(3篇)

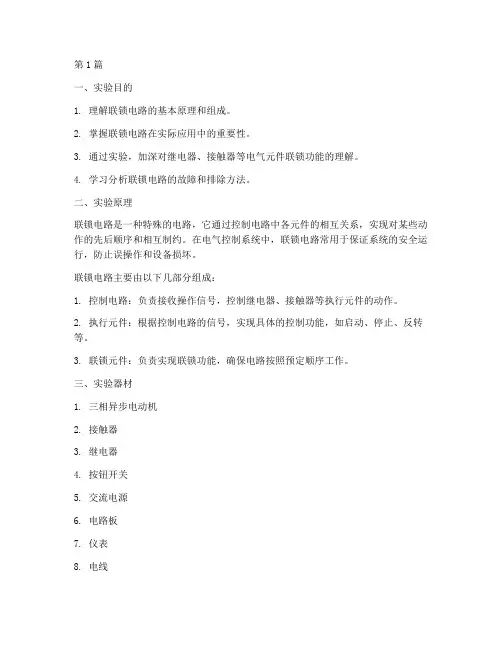

第1篇一、实验目的1. 理解联锁电路的基本原理和组成。
2. 掌握联锁电路在实际应用中的重要性。
3. 通过实验，加深对继电器、接触器等电气元件联锁功能的理解。
4. 学习分析联锁电路的故障和排除方法。
二、实验原理联锁电路是一种特殊的电路，它通过控制电路中各元件的相互关系，实现对某些动作的先后顺序和相互制约。
在电气控制系统中，联锁电路常用于保证系统的安全运行，防止误操作和设备损坏。
联锁电路主要由以下几部分组成：1. 控制电路：负责接收操作信号，控制继电器、接触器等执行元件的动作。
2. 执行元件：根据控制电路的信号，实现具体的控制功能，如启动、停止、反转等。
3. 联锁元件：负责实现联锁功能，确保电路按照预定顺序工作。
三、实验器材1. 三相异步电动机2. 接触器3. 继电器4. 按钮开关5. 交流电源6. 电路板7. 仪表8. 电线1. 搭建电路：根据实验原理图，在电路板上搭建联锁电路。
2. 连接电源：将三相异步电动机、接触器、继电器等元件连接到电路中，并接入交流电源。
3. 测试电路：按照实验步骤，依次操作按钮开关，观察电路的工作情况。
4. 分析故障：如果电路出现故障，分析故障原因，并进行排除。
五、实验现象与分析1. 自锁电路：按下启动按钮后，接触器线圈得电，触点闭合，实现自锁。
松开按钮后，接触器线圈仍然得电，确保电动机持续运行。
2. 正联锁电路：启动第一个接触器后，才能启动第二个接触器，实现正联锁。
3. 互锁电路：两个接触器之间相互制约，防止同时动作，实现互锁。
六、实验结果通过实验，成功搭建了自锁电路、正联锁电路和互锁电路，验证了联锁电路的基本原理和组成。
七、讨论与心得1. 联锁电路在实际应用中具有重要作用，可以保证系统的安全运行，防止误操作和设备损坏。
2. 在搭建联锁电路时，要注意电路的连接顺序和元件的参数选择，确保电路的正常工作。
3. 通过实验，加深了对继电器、接触器等电气元件联锁功能的理解，提高了自己的实践能力。
继电器驱动实验报告总结(3篇)
第1篇一、实验概述继电器驱动实验是电气工程及其自动化专业的重要实践环节，旨在通过实验加深对继电器工作原理、驱动方式以及其在电力系统中的应用理解。
本次实验主要涉及电磁型继电器的基本特性测试、继电器驱动电路的设计与实现，以及继电器在Arduino控制系统中的应用。
二、实验目的1. 理解继电器的基本结构和工作原理。
2. 掌握继电器动作值、返回值和返回系数的测量方法。
3. 设计并实现继电器驱动电路。
4. 学习Arduino控制平台对继电器的驱动方法。
5. 分析实验数据，验证实验结果。
三、实验内容1. 电磁型继电器特性实验- 实验目的：了解继电器基本分类方法及其结构，熟悉常用继电器，学会调整、测量电磁型继电器的动作值、返回值和计算返回系数，测量继电器的基本特性。
- 实验步骤：1. 按照实验电路图接线，将电流继电器的动作值整定为1.2A。
2. 查线路无误后，合上三相电源开关，再合上单相电源开关和直流电源开关。
3. 调节调压器使电流表读数缓慢升高，记录继电器刚动作时的最小电流值，即为动作值。
4. 继电器动作后，调节调压器使电流值平滑下降，记录继电器返回时的电流值，即为返回值。
5. 计算返回系数。
2. 继电器驱动电路设计- 实验目的：设计并实现继电器驱动电路，实现弱电控制强电的目的。
- 实验步骤：1. 选择合适的继电器模块，确定驱动电路的输入电压和电流。
2. 设计电路图，包括继电器模块、Arduino控制板、电源模块等。
3. 按照电路图搭建实验电路。
4. 编写Arduino程序，实现继电器的控制。
3. Arduino控制继电器实验- 实验目的：学习Arduino控制平台对继电器的驱动方法。
- 实验步骤：1. 在Arduino IDE中编写程序，通过设置控制引脚的高低电平来控制继电器的通断。
2. 上传程序到Arduino控制板，观察继电器的动作情况。
四、实验结果与分析1. 电磁型继电器特性实验结果：- 通过实验，测量得到继电器的动作值、返回值和返回系数，验证了实验原理的正确性。
继电器接线方法2篇

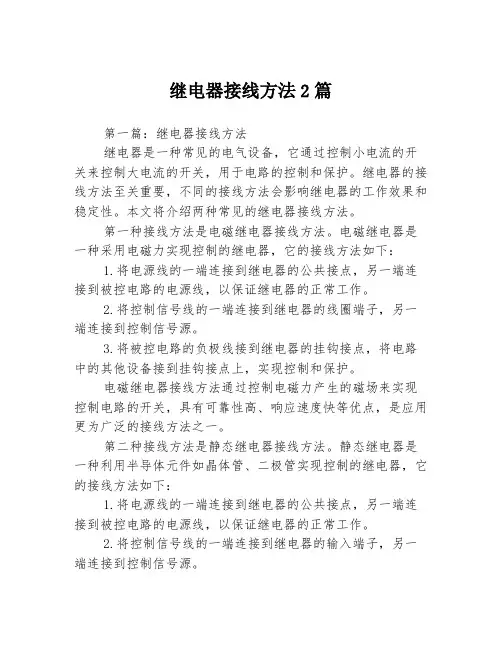

继电器接线方法2篇第一篇：继电器接线方法继电器是一种常见的电气设备，它通过控制小电流的开关来控制大电流的开关，用于电路的控制和保护。
继电器的接线方法至关重要，不同的接线方法会影响继电器的工作效果和稳定性。
本文将介绍两种常见的继电器接线方法。
第一种接线方法是电磁继电器接线方法。
电磁继电器是一种采用电磁力实现控制的继电器，它的接线方法如下：1.将电源线的一端连接到继电器的公共接点，另一端连接到被控电路的电源线，以保证继电器的正常工作。
2.将控制信号线的一端连接到继电器的线圈端子，另一端连接到控制信号源。
3.将被控电路的负极线接到继电器的挂钩接点，将电路中的其他设备接到挂钩接点上，实现控制和保护。
电磁继电器接线方法通过控制电磁力产生的磁场来实现控制电路的开关，具有可靠性高、响应速度快等优点，是应用更为广泛的接线方法之一。
第二种接线方法是静态继电器接线方法。
静态继电器是一种利用半导体元件如晶体管、二极管实现控制的继电器，它的接线方法如下：1.将电源线的一端连接到继电器的公共接点，另一端连接到被控电路的电源线，以保证继电器的正常工作。
2.将控制信号线的一端连接到继电器的输入端子，另一端连接到控制信号源。
3.将被控电路的负极线接到继电器的输出端子，将电路中的其他设备接到输出端子上，实现控制和保护。
静态继电器接线方法通过控制半导体元件的导通和截止来实现控制电路的开关，具有响应速度快、寿命长等优点，被广泛应用于电力、电子、机械等领域。
以上是两种常见的继电器接线方法，应根据具体情况选择合适的接线方式。
在接线过程中要注意安全问题，遵守规范标准，以确保继电器的正常工作和使用效果。
第二篇：继电器接线方法继电器是一种常用的电气控制设备，通过控制小电流的开关来控制大电流的开关，实现电路的控制、保护和调节等功能。
在继电器的使用中，正确的接线方法是保证其正常工作的重要条件之一。
本文将介绍两种常见的继电器接线方法。
第一种接线方法是通用继电器接线方法。
电气安全保护装置(三篇)
电气安全保护装置是一种用于保护电气设备和人身安全的装置。
它可以在电气设备发生故障或超负荷情况下自动切断电源，从而减少电气火灾和电击事故的发生。
本文将详细介绍电气安全保护装置的原理、分类和应用。
一、电气安全保护装置的原理电气安全保护装置的原理是根据电路中的电流和电压变化来判断设备的工作状态，并在异常情况下及时切断电源。
其主要原理有以下几种：1. 过载保护过载保护装置是根据电气设备的额定电流来进行设置，当电流超过额定电流的一定倍数时，保护装置会自动切断电源。
过载保护装置可以通过熔断器、断路器等来实现。
2. 短路保护短路保护装置是指在电路短路时能够迅速切断电源的装置。
短路保护装置可以通过熔断器、短路电磁起动器等来实现。
3. 接地保护接地保护装置主要用于检测电气设备的接地状况，当设备出现接地故障时，保护装置会自动切断电源，防止电流通过人体而产生触电事故。
4. 漏电保护漏电保护装置主要用于检测漏电流，当漏电流超过一定阈值时，保护装置会迅速切断电源。
漏电保护装置可以通过漏电断路器等来实现。
5. 过压保护过压保护装置主要用于检测电路的过压情况，当电压超过设定值时，保护装置会自动切断电源，防止电气设备受到损坏。
二、电气安全保护装置的分类根据不同的工作原理和使用场景，电气安全保护装置可以分为以下几类：1. 熔断器熔断器是一种常用的过载和短路保护装置，它通过热融断来实现过载保护。
当电流超过熔断器额定电流时，熔丝会瞬间熔断，切断电源，起到保护电路的作用。
2. 断路器断路器也是一种常用的过载和短路保护装置，它通过磁性断开来实现过载和短路保护。
当电流超过断路器额定电流时，磁场会使得断路器的触发机构动作，切断电源。
3. 漏电断路器漏电断路器是一种用于检测漏电流的保护装置，它通过检测进入和离开电路的电流差异来实现漏电保护。
当电路中发生漏电时，漏电断路器会迅速切断电源，起到保护作用。
4. 接触器接触器是一种电气控制装置，用于控制电气设备的开关和保护。
plc实训总结(优秀3篇)
plc实训总结(优秀3篇)plc实训总结篇一本学期在孟老师的带领下，学习了一门新的课程――――PLC。
短暂的十二周课程里，经过老师的讲解、指导和自己的练习，我受益匪浅，学到了不少本专业的知识。
在没有接触到这门课之前，也曾经和自动化专业的同学在交流时听说过PLC这个词，并且从社会生活和学习中已经了解到PLC控制是当今自动化控制的主流，目前自动化机床控制大多采用PLC控制。
但当时并未清楚的了解它，以及怎样的运用。
通过本学期的学习，对PLC有了一定的了解和认识。
刚开始学习的时候觉得理论知识挺多，因此上课也就感觉比较枯燥乏味，尽管如此，一开始就决定好好学习plc的心并未因此而放弃，因为很清楚的知道，理论知识是学好PLC的最基本的知识，是为了后来的编程和应用做铺垫。
在这门课程里，按照孟军红老师所编写的教科书，一共分了八个项目。
项目一、二是分别讲述继电器接触器和PLC控制的三相异步电动机的Y―△降压启动。
在这两个项目里，了解到了低压电器的基础知识，清楚的明白了电器的概念和分类。
熟悉了一些开关电器性能符号以及它们的作用和使用方法。
掌握了接触器、主令电器、熔断器、热继电器以及时间继电器的结构、图形以及文字符号和动作原理。
在继电器接触器控制中，我们在实验老师的带领下做了三相异步电动机的启动控制实验，一共分了三个部分，包含了点动、自锁和降压启动控制实验。
通过在实验室亲自动手接线、观察现象有助于我们理解和加深课堂上学习的理论知识，同时也深刻的理解了点动、自锁的实验原理，同时也延伸么了相应的控制线路，比如说同时启动、同时停止，顺序启动、同时停止，同时启动、顺序停止等有助于我们以后的应用编程。
在减压启动中，老师也传授了我们几种不用的'方法，定子串电阻、自耦变压器、以及星三角降压启动，其中星三角降压启动适用于电机正常运行时接线为三角形的线路里，而自耦变压器适用于正常运行时为星型的接线路。
在PLC控制里，理解了可编程控制器的定义、特点，了解可编程控制器的应用，以及编程方法，本项目是本课程的重点。
系统继电保护实验报告(3篇)
第1篇一、实验目的1. 理解电力系统继电保护的基本原理和作用。
2. 掌握继电保护装置的组成、工作原理及调试方法。
3. 熟悉继电保护装置在实际电力系统中的应用和运行维护。
二、实验原理电力系统继电保护是一种自动装置，用于检测电力系统中的故障，并在故障发生时迅速切断故障电路，以保护电力系统的安全稳定运行。
继电保护装置由测量元件、执行元件和逻辑元件组成。
1. 测量元件：测量元件用于检测电力系统中的电流、电压、功率等参数，并将测量结果传递给执行元件。
2. 执行元件：执行元件根据测量元件传递的信号，实现对断路器等设备的控制，从而切断故障电路。
3. 逻辑元件：逻辑元件用于对测量元件传递的信号进行处理，实现对保护装置的协调和优化。
三、实验内容1. 继电保护装置的组成与原理- 学习继电保护装置的组成和各部分的功能。
- 理解继电保护装置的工作原理，包括测量、执行和逻辑处理过程。
2. 继电保护装置的调试- 学习继电保护装置的调试方法，包括调试步骤、调试参数设置等。
- 通过实际操作，掌握继电保护装置的调试技巧。
3. 继电保护装置的运行与维护- 了解继电保护装置的运行过程，包括启动、运行、停止等环节。
- 学习继电保护装置的维护方法，包括定期检查、故障排除等。
4. 实验操作- 根据实验指导书，进行继电保护装置的安装、接线、调试和运行。
- 观察实验现象，分析实验结果，总结实验经验。
四、实验步骤1. 准备工作- 检查实验设备是否完好，包括继电保护装置、电源、测试仪器等。
- 熟悉实验指导书，了解实验目的、原理和步骤。
2. 安装与接线- 按照实验指导书的要求，将继电保护装置安装在实验台上。
- 按照电路图进行接线，确保接线正确、牢固。
3. 调试- 根据实验指导书的要求，设置继电保护装置的参数。
- 进行调试，观察实验现象，分析实验结果。
4. 运行与维护- 启动实验装置，观察继电保护装置的运行情况。
- 定期检查继电保护装置，发现故障及时排除。
低压检漏继电器安全运行管理制度(三篇)
低压检漏继电器安全运行管理制度低压检漏继电器（以下简称继电器）是电力系统中用于检测和保护电力设备的重要设备。
为确保继电器的安全运行，需要建立一个安全运行管理制度。
以下是一个简单的管理制度的示例：1. 继电器的安装和维护必须由经过培训和合格的人员进行。
安装前必须仔细阅读继电器的安装说明书，并按照说明书中的要求进行安装。
2. 定期检查和维护继电器，包括清洁继电器外部和内部的灰尘和污物，检查和紧固继电器连接线路的接线等。
继电器的检查和维护应当在停电状态下进行。
3. 继电器设备应当定期进行检测和校准，以确保其灵敏度和动作准确性。
根据继电器的生产厂家建议，制定继电器的检测和校准周期。
4. 继电器的开关操作应当谨慎，避免过度操作导致继电器的损坏或动作不准确。
使用继电器的操作人员应当接受相应的培训，掌握正确的操作方法。
5. 继电器电气连接线路应当符合相关的标准和规范，确保电气连接的可靠性和安全性。
同时要保证继电器的电源供应稳定，防止电压过高或过低导致继电器的故障。
6. 继电器的故障应当及时处理和修复，确保继电器的正常运行。
当继电器发生故障或异常时，应当立即停电并通知专业人员进行检修。
7. 继电器应当按照相关规定进行保护设置，以防止电力系统的过载、短路、接地故障等。
同时，要定期检查和测试继电器的保护功能，确保其能够及时准确的切除故障电路。
8. 继电器的使用记录和维护记录应当详细完整，包括继电器的安装、维护、检测和校准等信息。
同时要保存相关的技术文件和手册，以便日后查阅和维护。
以上是一个简单的低压检漏继电器安全运行管理制度的示例，实际管理制度的制定应根据具体情况进行细化和完善。
同时，要定期对管理制度进行评估和更新，以适应电力系统的变化和发展。
低压检漏继电器安全运行管理制度（二）低压检漏继电器是用来检测低压电气设备是否漏电的重要设备，它的安全运行对于保障电气设备的安全运行至关重要。
因此，制定低压检漏继电器安全运行管理制度是必要的。
