注水井套管腐蚀试验

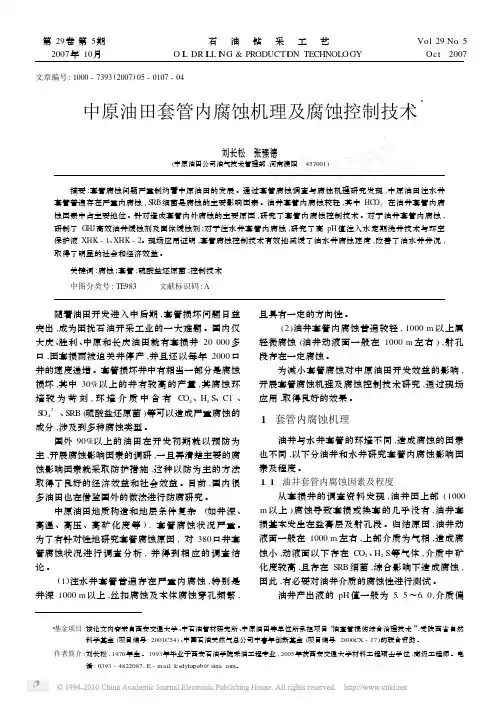

中原油田套管内腐蚀机理及腐蚀控制技术
3号
比例 / %
45 2 3 40
钢铁在油田污水中其腐蚀反应式如下 阳极 : Fe →Fe
4 4 ( 8 ～20 ) × 10 mg /L ( C l 含量为 ( 3 ～8 ) × 10 m g / 2+
L ) ,含有 SRB 细菌 ,一般在 10 ～10 个 /mL ,高的达 10 个 /mL ,大部分油井井深在 2500 m 左右 ,温度高
项目 腐蚀速率 /mm ・a 静态现象 动态现象
原液 + SRB
33. 85 165. 03 15. 60 18. 00 268. 49 225. 49 11. 20 19. 11
护油管尾部以下套管的内腐蚀等 。 为此 ,在室内研究开发了固体缓蚀剂 。其研究 思路是在液体缓蚀剂的基础上采取接枝式扩大分子 量的办法提高主剂的熔点 , 而不影响缓蚀效果 , 同 时 ,还要降低主剂在水中的溶解度 ,以达到成固相后 在水中慢慢释放 ,以延长其效果 。筛选出主剂后 ,根 据其凝固点 , 筛选固相添加剂 、 黏接剂 、 固化剂等 。 选择了 5 种黏接剂 , 3 种固化剂 , 4 种加重剂 ,筛选出 适合中原油田的固体缓蚀剂配方 ,见表 4,其缓蚀率 为 73. 2% ,在污水中的溶解度为 7. 5。
3基金项目 : 该论文内容来自西安交通大学 、 中石油管材研究所 、 中原油田等单位所承担项目“ 油套管损伤综合治理技术 ” , 受陕西省自然 科学基金 (项目编号 : 2001C54) 、 中国石油天然气总公司中青年创新基金 (项目编号 : 2000CX - 17) 的联合资助 。
作者简介 : 刘长松 , 1970 年生 。 1993 年毕业于西安石油学院采油工程专业 , 2005 年获西安交通大学材料工程硕士学位 , 高级工程师 。电
注水井套管损坏原因分析及改进措施探讨
注水井套管损坏原因分析及改进措施探讨作者：邵晓东来源：《教育科学博览》2014年第01期摘要：随着油田开发时间的延长，注水井套管的工作环境不断恶化，所受的负载不断增加，造成套管出现不同程度的损坏。
本文详细分析了造成注水井套管损坏的诸因素，提出了改进措施，取得了较好的效果。
关键词：注水井套管损坏原因分析改进措施1 导致注水井套管损坏原因分析一般来说，注水井套管损坏不外乎以下几方面：（1）地质因素，主要包括构造应力、层间滑动、蠕变、注水后引起地应力变化等；（2）钻井因素，主要包括井眼质量、套管层次与壁厚组合、管材选取和管体质量；（3）腐蚀因素，主要有高矿化度的地层水、硫酸还原菌、硫化氢和电化学腐蚀等；（4）操作因素，主要有下套管时损坏套管、作业磨损、高压作业、掏空射孔等。
而导致注水井套管损坏的主要原因是注水诱发泥岩段套管损坏，即当注入水进入泥岩层，改变了泥岩的力学性质和应力状态，从而使泥岩产生位移和变形，挤压造成套管损坏。
油水井完井一段时间内，套管通过水泥环与地层紧紧结合为一体，套管不受地应力作用，仅承受管外水泥浆柱压力。
这对于一般按水泥浆柱设计下入的套管，不会发生套变。
但油田注入水进入砂岩层时，水在孔隙中渗流，岩石骨架没有软化，地应力作用也没有变化。
当注水井在接近或超过地层破裂压力注水时，大量高压水便窜入泥岩隔层、地层界面引起地质、地层因素变化，对套管产生破坏力。
不平稳注水使地层经常性张合，导致套管周围的水泥环松动、破裂，注入水得以沿破裂的水泥环窜至泥岩层，使注入水与损坏段外泥岩充分接触。
由于地下岩层非均匀地应力存在，当注入水进入泥岩层，破坏了其原始的含水状态，使泥岩层出现侵水软化，产生了蠕变变形，从而在套管周围形成了随时间而增大的类似椭圆型的径向分布非均匀外载，要忽略水泥环的作用时，这种载荷在最大地应力方向将超过该深处的最大主地应力值，而在最小地应力方向低于该深处的最小地应力值。
套管周围蠕变外载的分布形式用椭圆形表示（图1）。
注水井套管腐蚀的模糊综合评判
Ｉ
根 据 ， Ａｏ Ｂ＝ Ｒ， 写 成
的损坏是多因素共 同作用的结果 。其 中胜利油 田胜
利 采油 厂 引 起 套 管 腐 蚀 的 主要 有 高 矿 化 度 的地 层 水 、 酸氢 根 、 酸 还 原 菌 、 化 氢 和 电化 学 腐 蚀 。 硫 硫 硫 地 下水 矿化度 较 高 （ ． ２ ７—１ ｌ×１ ｇ Ｌ ， 开采 和 ０ｍ ／ ） 在 注水 过 程 中存 在 高 矿 化 度水 层 ， 水 泥 未 返 到 的地 在
Ｂ＝（ ．６ ． ０ ０ ２ ０ １ ０ ２ ） ０ ２ ０ １ ．９ ． １ ．４
文 献标 识 码 Ａ 文 章 编 号 １０ ９ １ （ ０８ ０ ０４ ０ ０ ８— ４ １ ２ ０ ）６— ０ ７— ４ 中图分类号 Ｔ ４７ Ｈ ５
０ 前 言
油 田进入开 采后 期大 量 的油井 水 井 都不 同程 度 的出现套 管损坏 现象 ， 这对 产 量有 很 大 的影 响 ， 如何 科学 有效 的管理 、 发现 有 可能 出现 问 题 的油 水井 ， 发
归结 原 因油井 动液 面一般 在 １０ ００ｍ左 右 ， 上部 介 质
再对 各 因素 分配 的权值 ， 建立 权 重集 ， 即表 示 为
式中
为对第 ｉ 因素 的加权 值 ， 个 一般 规定
∑ａ ＝１ ｉ
子集 Ｒ ＝ （ Ｉ ｒ ， ， ｒ’ … ｒ ） ｌ ｉ
一
（） ４
为气相 ， 造成腐蚀小 ， 面以下存 在 Ｃ Ｈ Ｓ等气 液 Ｏ、
Ａ ＝ （ １ａ ， ， ａ ，２ … ａ ） （） ３
（） １ （） ２
挥其最大的经济效益 ， 就有必要研究套 管在不 同环
境 下损 坏 的趋 势 变化 ， 一 过 程 很 难 准 确 的 确 定 。 这
注水井套管腐蚀预测与防治
注水井套管腐蚀预测与防治作者：刘东平来源：《山东工业技术》2017年第01期摘要：注水井套管腐蚀是石油生产工艺环节中一个常见的问题，为了尽量减小因套管腐蚀带来的石油材料浪费，扩大相关企业的经济效益，在对管道腐蚀研究中，要学会预测并提前做好防范措施。
本文就注水井套管的腐蚀预测与相关防治手段进行探讨。
关键词：注水井套管腐蚀预测；注水井套管腐蚀防治；氧气浓度；液体酸度DOI：10.16640/ki.37-1222/t.2017.01.040随着科技技术的不断进步，社会经济也得到了不断提升，我国石油市场一直都是处在国民经济市场的前沿领域，石油行业也都是在顶峰的领域上，在实际的石油开采中，由于工作量大，开采持续时间长，很多开采设备仪器都是处在长久不断的工作运行中，比如说长期的注水开发，就会使得注水井套管的技术变得越来越差，容易出现一些套管变形、管壁穿孔、破裂、断裂等情况，而这种情况的产生多半都是因为长期的注水泡水过程中发生了管壁腐蚀，以及与其他器材摩擦过多导致受损。
注水井套管作为一种容器长时间的装水加上空气中存在的各种元素，很容易发生反应，引起管壁腐蚀，而管壁又会因为腐蚀生成一层腐蚀物，这样就削薄了管壁厚度，导致管壁出现孔洞、破裂等问题。
其次，因注水井套管腐蚀而产生的管壁破损大多都与注水管中水体所含酸性元素有关，而由于套管多采用钢材结构，例如说管壁中的s元素渗入进水中，加上空气中的CO2融入进水，三者发生反应形成微弱的H2SO4，这类生成物对管壁造成腐蚀是一定的。
加上时间长，腐蚀的程度会更深。
不过这种管壁腐蚀在石油开采过程中也是比较常见的问题，而管壁出现孔洞、破裂等情况会使石油原料泻出，导致一定的成本浪费，加上处理维护方式麻烦，也浪费了时间成本，耽误石油开采工程正常进行，因此进行相关管道腐蚀的预测，能够提前做好预防措施，尽可能减小其损失。
下面首先就注水井管道的腐蚀预测作相关介绍。
1 注水井套管腐蚀预测1.1 预测对象在对注水井套管腐蚀预测中，首先要明确预测对象，根据引起注水井套管腐蚀因素的分析，我们可将水中酸碱度、ph值、氧气浓度、细菌数量、套管温度作为预测对象，进而根据所测得参数进行后续预测判断。
油田注水管道的腐蚀与防护对策
油田注水管道的腐蚀与防护对策发布时间：2021-12-17T09:00:40.476Z 来源：《中国建设信息化》2021年18期作者：孙庚逄晓霞陈建华[导读] 随着不断发展的经济，油田开采技术水平也随之提高，目前采油效率最高的方式为水驱采油。
孙庚逄晓霞陈建华中国石化西北油田分公司采油三厂新疆阿克苏 842209摘要：随着不断发展的经济，油田开采技术水平也随之提高，目前采油效率最高的方式为水驱采油。
在油田开采的过程中，长时间的开采会导致注水水质受到化学物质的影响，导致管道内部不断增加氧化还原菌，从而使油田注水管道内壁出现腐蚀的情况，导致水驱采油的效率和质量受到影响，为了解决油田注水管道的腐蚀问题，提高管道的使用时间，需要采用科学合理的防范措施，加强对注水管道的养护。
关键词：油田；注水管道；腐蚀与防护引言对于油田注水的腐蚀机理研究，国内外油田领域专家进行了系统的研究，并就如何实现油田注水管道的防腐技术进行试验。
但由于地质条件及环境的因素，管道腐蚀的过程相对复杂，研究的范围也相对宽泛。
油田注水运行环节，有几个关键性影响因素，分别是注水管道及设备的腐蚀作用、管道堵塞及管道内部结垢，成为油田注水过程的潜在危险源。
1油田注水管道的腐蚀现状1.1油田注水管道防腐蚀难度大目前，石油企业高度重视油田注水管道的防腐蚀工作，为了制定科学合理的防腐蚀对策，需要了解管道腐蚀的原因。
根据相关研究可知，引起管道腐蚀原因包括方方面面，如：PH值、二氧化碳和细菌等。
管道内注入的污水在酸碱度方面一般存在不均衡的问题，当PH值处于4~10时，管道内部结构由于受到氧扩散作用，因此，管道不会出现腐蚀的情况；当PH值低于4时，管道表面的覆盖膜就会被溶解，表面的碳钢会直接与酸性物质结合，加快管道氧化的速度；当PH值超过10并小于13时，就会停止腐蚀；一旦超过13，腐蚀的强度较大。
此外，对管道造成腐蚀危害的还受自然因素的影响，如：二氧化碳和温度，超过80°C的环境，管道就会出现腐蚀的情况，如果污水中存在氧元素，随着浓度的增加，会进一步加快管道腐蚀的速度。
油田注水管道的腐蚀现状及防腐措施

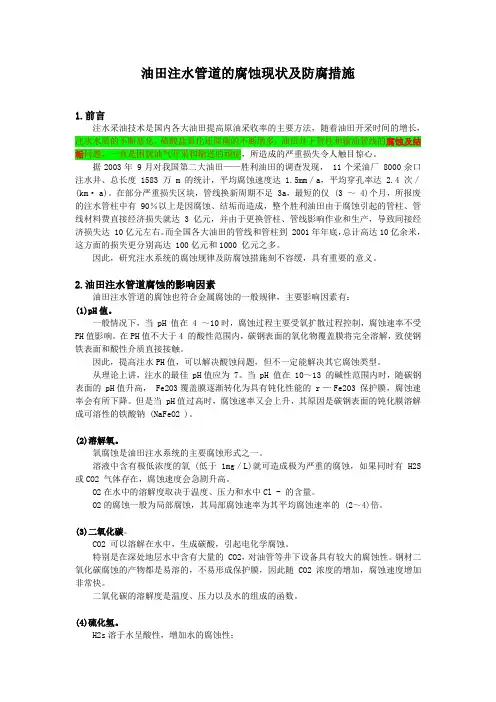

油田注水管道的腐蚀现状及防腐措施1.前言注水采油技术是国内各大油田提高原油采收率的主要方法，随着油田开采时间的增长，注水水质的不断恶化，硫酸盐氧化还原菌的不断增多，油田井下管柱和输油管线的腐蚀及结垢问题，一直是困扰油气开采和输送的顽症，所造成的严重损失令人触目惊心。
据2003年 9月对我国第二大油田——胜利油田的调查发现， 11个采油厂 8000余口注水井、总长度 1583万m的统计，平均腐蚀速度达 1.5mm／a，平均穿孔率达2.4次／(km· a)。
在部分严重损失区块，管线换新周期不足 3a，最短的仅 (3 ～ 4)个月，所报废的注水管柱中有 90％以上是因腐蚀、结垢而造成，整个胜利油田由于腐蚀引起的管柱、管线材料费直接经济损失就达 3亿元，并由于更换管柱、管线影响作业和生产，导致间接经济损失达 10亿元左右。
而全国各大油田的管线和管柱到 2001年年底，总计高达10亿余米，这方面的损失更分别高达 100亿元和1000 亿元之多。
因此，研究注水系统的腐蚀规律及防腐蚀措施刻不容缓，具有重要的意义。
2.油田注水管道腐蚀的影响因素油田注水管道的腐蚀也符合金属腐蚀的一般规律，主要影响因素有：(1)pH值。
一般情况下，当 pH 值在 4 ～10时，腐蚀过程主要受氧扩散过程控制，腐蚀速率不受PH值影响。
在PH值不大于4 的酸性范围内，碳钢表面的氧化物覆盖膜将完全溶解，致使钢铁表面和酸性介质直接接触。
因此，提高注水PH值，可以解决酸蚀问题，但不一定能解决其它腐蚀类型。
从理论上讲，注水的最佳 pH值应为 7。
当 pH 值在 10～13 的碱性范围内时，随碳钢表面的 pH值升高， Fe2O3覆盖膜逐渐转化为具有钝化性能的 r —Fe2O3 保护膜，腐蚀速率会有所下降。
但是当 pH值过高时，腐蚀速率又会上升，其原因是碳钢表面的钝化膜溶解成可溶性的铁酸钠 (NaFeO2 )。
(2)溶解氧。
氧腐蚀是油田注水系统的主要腐蚀形式之一。
某油田注水井油管腐蚀失效分析
S-〇411 > Pyirhotitc-3T.syn • Fc788
20 30 40 50 60 70
20/(° )
图 1 1 ④ 号 试 样 X R D 结果
726
辽 宁化工
2021年5 月
[zhonghaiyou-12# Theat 2-Theta.raw] 12#
10 20 30 40 50 60 70 26/{° )
10 20 30 40 50 60 70
20/ ( ° )
图 1 0 ③ 号 试 样 X R D 结果
[zhonghaiyou-13#_Theat_2-Theta.raw] 13#
4 000
3 000 '^M 2 000
1 000
0
29-0696> Siderite • FeC03
46-I3I2c> Wusiitc; FeO
器之间相隔两根短节；2#油 管 位 于 zone 1 配水器下
面第一根油管，穿 孔 油 管 位 于 注 水 量 较 大 的 Z〇n e 4
和 z o n e 丨的配水器附近。
该 注 水 井 注 水 方 式 为 分 层 注 水 ，完井方式为套
管射孔+ 防砂筛管+分层配注管柱，分 4 段注水。该
注水井补心海拔47.16 m , 最 大 井 斜 29.17°@727m ,
10 20 30 40 50 60 70
20/(° )
图 9 ② 号 试 样 X R D 结果
[zhonghaiyou-11#_Theat_2-Theta.raw ] 11#
6 000
趟 4 000
2 000
0
I I, 1
2l-0920> FeC'03 • Iron Oxide
注水井油管腐蚀成因及防腐工艺
注水井油管腐蚀成因及防腐工艺作者：马正才李骏来源：《中国石油和化工标准与质量》2013年第08期【摘要】在油田中，注入水从地面进入油层的通道需要在井口有一套操纵设备，悬挂井口的管柱，保持油层上下压力，称之为注水井油管[1]。
随着取油工艺繁琐化、多样化的发展，注水管出现的腐蚀现象日趋严重，对于注水井油管腐蚀的原因分析，以及做好防腐工作将有助于油田综合效益的提高。
【关键词】注水井油管腐蚀原因防腐工艺1 前言腐蚀的发生在油田注水井管道中在所难免，严重影响了油田的经济效益，注水井作为油田设施中重要的组成部分，其对油田稳定的生产效益也是非常有意义。
井下管道，原油、土壤、水、油田污水、大气等各种腐蚀介质都会对其构成极大的腐蚀损害威胁，因此利用成功的防腐工艺即会抑制腐蚀的蔓延。
2 注水井油管腐蚀的原因溶解气体在注入水中的化学腐蚀。
通常情况下氧气易溶于水中，加快了钢材在室内的腐蚀速度，尽管其腐蚀速度能达到稳定值，但对于在纯水中腐蚀效果也是倍增的。
硫化氢、溶解氧、或二氧化碳作为油垢污水当中的腐蚀化学物质，其中水中大量的二氧化碳，致使氢离子的产生，作为电化学腐蚀的阳极铁原子，散失大部分电子，转换为可溶解性的铁离子，在遇到溶液时，丢失的电子被氢离子得到产生化学反应生成氢气，二氧化碳气体如果在水中比较充足，钢材就会不断的被腐蚀，而且力度会加重；重度的二氧化氮中通常带有硫化氢，氢离子在硫化氢的催使下加速了对管道的腐蚀进度，致使注水管道表面的具有金属特性的物质结构被大量地腐蚀，硫化物一般在水中很难被分解，因此会日积月累积淀在管道上面，生成的硫化物会使管道结构变得疏松，不但不能给管道表面带来隔层保护，而且会使管道内部因为渗水的关系变得脆弱，时间过久就会在管道上看见细小的裂痕，如果不及时处理，管道有可能会因为承受不住裂痕的扩张力而最终爆裂。
因此注水井油管中注入的油田污垢水，其中的化学物质将会在一定程度上对管道的基体进行破坏，加大作业工作量，致使注水管柱的使用时间缩短。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
） ／ （ Ｓ’ｔ ）
（ １ ）
笔 者采用 的试 验方法 是利 用水浴 锅来 保证腐 蚀 温度 恒定 ， 分别将 套 管腐 蚀 温度 设 定在 ６ ０ ℃ 和 ７ ５ ￣ Ｃ， 然 后将 套管 材 料置 于 ５种不 同矿 化 度 污水
式中
５—— 试样 未浸入 腐蚀液 中面积 ；
ｔ— — 试 验 时 间 ；
（ 续表 ）
ｄ ．每天 往 水 浴 锅 中 添 加 纯 净 水 ， 保 证 水 浴
锅 中水 量 ；
ｅ ．定期 往 烧 杯 中 添 加 油 污 水 ， 保 证 参 与 腐 蚀 的化 学离 子量 ， 即保 证污 水矿 化度不 变 ； ｆ ．腐蚀 浸泡试 验 持续 时 间一个 月 ， 试 验 结束 后， 将 套管 试样 用清 水清洗 干净 并用 丙酮 脱脂 ， 然 后 风 干称重 （ 称 ３次取 平均 值 ） 。
化
工
机
械
２ ０ １ ３年
（ 上接 第 ７ ３ ９页）
４ 结 论
４ ． １ 套 管腐蚀 程度 总 体 上符 合 随矿 化 度增 高 而
●
加 重 的趋 势 ， 且腐蚀 速率 随着 温度升 高也有加 剧 ，
曼
■
∞
当温度 升高 到一定值 时腐 蚀速率 反而 下降 。
４ ． ２ 温度 对 于 套 管 腐蚀 速 率 有 一 定 的影 响 ， 但 不 是套 管腐蚀 速 度 的决 定 性 因素 ， 腐蚀 速 度 主要
ＧＵ Ｏ Ｆ ｅ ｎ ｇ ，ＧＡ Ｏ Ｊ ｉ ａ ｎ — ｇ ｕ ａ ｎ ｇ ，Ｄ Ｕ Ｙｏ ｎ ｇ － ｊ ｕ ｎ
（ １ ． Ｃ ｏ ｌ ｌ ｅ ｇ ｅ ｏ ｆ Ｍｅ ｃ ｈ ａ ｎ ｉ ｃ ａ ｌ Ｓ ｃ ｉ ｅ ｎ ｃ ｅ ａ ｎ ｄ Ｅ ｎ ｇ ｉ ｎ ｅ ｅ ｒ ｉ ｎ ｇ，Ｎｏ ｒ ｔ ｈ ｅ ａ ｓ ｔ Ｐ ｅ ｔ ｒ ｏ ｌ ｅ ｕ ｍ Ｕｎ ｉ ｖ ｅ ｒ ｓ ｉ ｔ ｙ，Ｄａ ｑ ｉ ｎ ｇ １ ６ ３ ３ １ ８ ， Ｃ ｈ ｉ ｎ ａ；
图 １为套管 腐 蚀 速率 随温 度 变化 的 曲线 ， 可 以看 出腐 蚀速率 随温 度 的升 高 而加 快 ， 但 当 温度
升 高到一 定程度 后 ， 腐蚀速 率 开始下 降 ， 该规 律 与
两种 温度 下 的试 验 数据是 相 吻合 的。
（ 下转 第 ８ ４ ６页 ）
８ ４ ６
３ 试 验 数 据 与 分 析
表５ Ｎ ８ ０套 管 的腐蚀情 况 （ ６ ０ ％）
ｇ
经过 一个 月 的腐 蚀 浸 泡试 验 ， 得 到 的腐 蚀 数
据列 于表 ３～ ６ 。 表 ３ Ｎ ８ ０套 管的腐 蚀情 况 （ ７ ５ ℃） ｇ
表６ Ｊ ５ ５套管 的腐蚀 情况 （ ６ ０ ％）
还 是 取决于 腐蚀液 和试样 材料 。
糌
恻
雹
． 墼
温度， ℃
（ 收稿 日期 ： ２ ０ １ ３ － ０ ４ － ０ ４ ， 修 回 日期 ： ２ ０ １ ３ — １ １ ０６ － ）
图ｌ 套 管腐 蚀速 率随 温度 变化 曲线
Ｔ ｈ ｅ Ｃａ ｓ ｉ ｎ ｇ Ｃ ｏ ｒ ｒ ｏ ｓ ｉ ｏ ｎ Ｔ ｅ ｓ ｔ ｆ ｏ ｒ ｌ ｎ ｊ ｅ ｃ ｔ ｉ ｏ ｎ Ｗｅ ｌ ｌ ｓ
７ ３ ８
化
工
机械 ຫໍສະໝຸດ ２ ０ １ ３拄 注水 井套 管 腐蚀 试 验
郭 凤 高建广 杜永 军
（ １ ． 东 北 石 油 大 学 机 械科 学 与 工 程 学 院 ； ２ ． 甘肃 蓝 科 石 化 高 新 装备 股 份 有 限 公 司 ）
摘 要 通 过 恒 温 水 浴 锅 试 验 ， 得 出 油 田 注水 井套 管 腐 蚀 与 污 水 矿 化 度 和 温 度之 间 的 关 系 。 关 键 词 腐 蚀 套 管 中图 分 类 号 矿 化 度 温 度 文献标识码 Ａ 文章编号 ０ ２ ５ ４ － ６ ０ ９ ４ （ ２ ０ １ ３ ） ０ ６ － ０ ７ ３ ８ — ０ ３
、 — —
试验 前 、 后试 样重 量 。
中进行 试验 ， 最后 得到 腐蚀数 据 。 腐 蚀速 率计算 公式 ：
试验具 体 步骤为 ： ａ ．对套 管材 料进行 称重 ， 取 ３次的平 均值 ；
郭
风， 女， １ ９ ６ ２年 ７月生 ， 教 授 。 黑 龙 江省 大 庆市 ， １ ６ ３ ３ １ ８ 。
关系。
１ 试 验 材 料
试 验采 用常用 的套 管材料 和脱 油处理 的油 田
污水 ， 两种 常用 的套管 材料 化学 成 分见 表 １ ， 不 同
油井 中油 田污水介 质组 成成 分见表 ２ 。 ％
表１ 两种 套 管材 料化 学成 分
２ 试 验 方 法 及 过 程
＝（ Ｗｏ一
第 ４ Ｏ卷
第 ６期
化
工 机
械
７ ３ ９
ｂ ．水 浴锅 中加入 纯净 水 ， 加 热 到指定 温度 ； ｃ ．将套 管试 样放 入烧 杯 中 ， 往烧 杯 中加入 大 约５ ０ ０ ｍＬ的不 同油 污水 ， 并 将 烧 杯放 入 相 应 的水
浴锅 中 ， 烧杯 加盖 ， 减缓 污水蒸 发 速度 ；
层水 、 二 氧化碳 及 硫 化 氢 等 。从 ２ ０世 纪 ８ ０年 代 后期 ， 油 田注水 开采 都改 注油污 水 ， 这 些污 水 中含 有 大量 的酸 和硫 酸盐 ， 更加 加 剧 了套 管 损 坏 的 速
度 。笔 者对 两种常 用 的套 管材 料在不 同污水 中的
腐 蚀进 行试 验 ， 探 究 套 管腐 蚀 与 矿 化度 和 温 度 的
Ｔ Ｑ ０ ５ ０ ． ９
油 田注水 开采导 致 了油 井不 同程 度地 出现套 管损 坏现象 ， 大 大 影 响 了油 田的安 全 生 产 和经 济 效益 。套 管所 处 的井 下 环 境是 相 当复 杂 的 ， 存 在 大量 的易 导致 套管 腐 蚀 的 因素 ， 如 高 矿 化 度 的地
ｇ
表４ Ｊ ５ ５套管 的腐蚀 情 况（ ７ ５ ℃）
ｇ 由表 ３～ ６可 以看 出套 管 腐蚀 程 度 与 矿化 度 成正 比， 即矿化度 越 高 ， 腐蚀 越严 重 。个 别数 据有
一
定偏 差 ， 可能是 由于试验 操作 中的误 差造 成 的 ，
如称 重误 差或清 洗不 净所 致 。
