高压试验常规实验项目及要求完整
高压试验技术培训教材 目 录 一、基本知识 高压试验技术培训的意义和目的-----------------------------------------------------------1 高压试验人员应具备的基本素养和要求--------------------------------------------------1 高压电气试验的分类--------------------------------------------------------------------------1 电气高压试验的专业术语--------------------------------------------------------------------2 二、常规试验方法 绝缘电阻、吸收比和极化指数试验--------------------------------------------------------3 直流高电压和泄漏电流测量试验-----------------------------------------------------------5 介质损耗因数tgδ试验-----------------------------------------------------------------------7 交流耐压试验-----------------------------------------------------------------------------------9 电力设备局部放电试验-----------------------------------------------------------------------11 三、各类电气设备交接试验方法 同步发电机试验------------------------------------------------------------13 交、直流电动机试验-----------------------------------------------15 电力变压器试验------------------------------------------------------16 电流电压互感器试验----------------------------------------------------17 真空、SF6断路器及GIS试验----------------------------------------------19 避雷器试验-------------------------------------------------------------------------------------19 套管试验---------------------------------------------------------------------------------20 电力电缆试验--------------------------------------------------------20 电抗器、消弧线圈试验-----------------------------------------------------------------------21 电除尘器的试验--------------------------------------------------------------------------21 绝缘子试验--------------------------------------------------------------------------------21 电容器试验--------------------------------------------------------------------------------21 绝缘油的化学分析和电气试验--------------------------------------------------------21 接地电阻试验-----------------------------------------------------------------------------21 母线试验和定相试验--------------------------------------------------------------------22 电气绝缘安全用具的试验--------------------------------------------------------------22 四、安装工程电气交接试验一些问题的探讨 1、对 GB501050-2006 的有关条文说明----------------------------22 2、在线测试技术以及最新试验方法-----------------------------------------23 3、电气高压试验设备的选取和市场跟踪----------------------------------23 4、现场高压试验（作业）的标准程序----------------------------------------23 5、湖南省18项反措的有关规定-------------------------------------------------25 基本知识 1、 高压试验技术培训的意义和目的： 电气调试专业要想在如今竞争激烈的市场中占据一席之地或者说继续生存下去并尽可能地取得最大的经济效益，就要求我们每个人人尽其才，在调试人才输出较多、现有资源紧缺的情况下，对补充进来的新生力量需要在较短的时间里熟练掌握高压试验的基本技能，尤其是现场实际操作水平和解决问题的能力能够得到一定程度的提高。 电力系统中60%以上的停电事故都是由电气设备的绝缘缺陷引起的，而设备绝缘部分的劣化、缺陷的发展都有一定的发展期，在这个期间，绝缘材料会发出各种物理、化学等方面的信息。这就需要我们试验人员在工程交接或者设备运行过程中，通过各种试验方法去取得各种不同电气设备在不同时间的数据信息，并通过规程的要求来判断其能否投入运行或者能否继续运行。 2、高压试验人员应具备的基本素养和要求： 可以说，高压试验人员的责任重大，既不能放过任何设备隐患，又不能误判断。而且对于一个电气调试工程，只要高压试验能够放心，整个工程就基本上不会出什么问题。如此说来对我们电气调试员工就提出了较高的素质要求。 首先应具有全面的安全技术知识，我们搞电气试验工作，既有设备带电前的试验、又有设备运行过程中的维护；有低压作业、更有高压工作；既有低空、也有高空；有停电试验、也有带电测试。因此我们必须要有良好的自我保护意识、具有全面个安全技术知识、严格遵守安全规 程的各项规定，如高压试验不应少于2人、设置足够的安全区域和围栏、悬挂“高压危险”的警告牌、必须有专门的监护人、运行中的设备试验必须开具工作票，断电验电隔离挂接地线、大电容设备如电机电缆试验时的放电、试验完成后要拆除的短接线等等。 其次应具有全面熟练的试验技术，它既是高强度的体力劳动，有些试验还偏要选择阳光日晒的时候，它又是一项复杂的脑力劳动，碰到一些问题或者要判断结论时要综合考虑。因此要求我们了解电厂（变电所）各种电气设备的型式、用途、结构及原理，了解各种绝缘材料的性能、各种绝缘结构的用途；熟悉发电厂和变电所的电气主接线以及系统运行方式、了解继电保护和电气设备的控制原理及现场接线等；熟悉各类电气试验设备的原理、结构、用途和使用方法，并能排除简单的故障；能正确完成各种设备试验接线、操作及测量并保证仪器在合格有效的使用周期内，熟悉各种影响试验结果的因素及排除方法等。 另外应具有严肃认真的工作作风，任何一个试验项目，从试验前的仪器准备、设备选取、现场试验场地的勘查、环境温湿度的影响，试验过程中设备布置、人员安排、安全监护、异常情况的处理，到试验结果的数据分析、记录的整理、现场设备的维保和临时措施的拆除等都要求我们有“严”“细”“实”的良好品质，尤其要诚实，“诚”是指知之为知之，不知为不知，要不耻下问，要三思而后行，千万不能盲目指挥和行动；“实”则指要踏实，对于高压试验的每一个步骤心中有底，电压加到哪里，会感应到何处，先接地，再放电……“实”还有一个意思，则是从事高压试验的人员应不断地提高自己的理论水平，不断地研究新设备新工艺的试验方法，端正工作心态，落“实”工作方法。 3、高压电气试验的分类： 电气试验一般可分为出厂试验、交接试验、大修试验和预防性试验。 出厂试验是检查产品设计、制造、工艺的质量，防止不合格品出厂，新产品时应有型式试验，比较大型的设备出厂试验应有建设使用单位的人员现场监造。任何电气设备的出厂应附合格的出厂试验报告，以供后续的试验和运行参考。 交接试验主要是电气设备投运前按照《交接规程》和厂家技术标准等来检查产品有无缺陷、运输途中有无损坏、最终判断它能否投入运行并且为预防性试验积累参考数据等。 预防性试验则是电气设备在投运后，按照《预试规程》和厂家相关技术标准在一定的周期来检查运行中的设备有无绝缘缺陷和其他缺陷等。 按照试验的性质和要求，高压试验又分为绝缘试验和特性试验两大类：绝缘试验可分为非破坏性试验和破坏性试验，非破坏性试验即用不损坏设备绝缘的方法来判断缺陷，它有绝缘电阻、吸收比试验和介质损耗因数tgδ试验、油色谱分析等，他们能够发现设备绝缘的整体性缺陷，其灵敏性还是有限，因为电压较低，但目前这类试验仍是一种必要的有效的手段；而破坏性试验如交流和直流耐压试验，因其电压较高，易于发现设备的集中性缺陷，其缺点是会给设备造成绝缘损伤积累，影响其使用寿命。特性试验主要是对设备的电气和机械方面的特性进行测试，如断路器的分合闸时间参数、断路器的主回路接触电阻、电流电压互感器的变比误差、极性、安伏曲线，发电机变压器的直流电阻等。 一般电气设备的高压试验顺序应该是非破坏性试验、特性试验，最

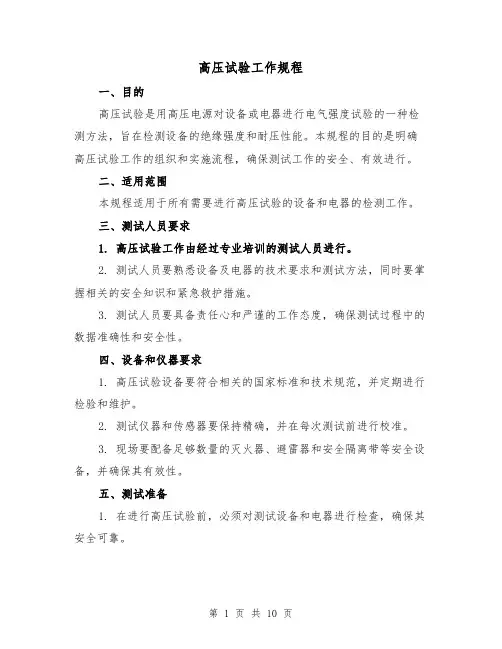

高压试验工作规程(3篇)
高压试验工作规程一、目的高压试验是用高压电源对设备或电器进行电气强度试验的一种检测方法，旨在检测设备的绝缘强度和耐压性能。
本规程的目的是明确高压试验工作的组织和实施流程，确保测试工作的安全、有效进行。
二、适用范围本规程适用于所有需要进行高压试验的设备和电器的检测工作。
三、测试人员要求1. 高压试验工作由经过专业培训的测试人员进行。
2. 测试人员要熟悉设备及电器的技术要求和测试方法，同时要掌握相关的安全知识和紧急救护措施。
3. 测试人员要具备责任心和严谨的工作态度，确保测试过程中的数据准确性和安全性。
四、设备和仪器要求1. 高压试验设备要符合相关的国家标准和技术规范，并定期进行检验和维护。
2. 测试仪器和传感器要保持精确，并在每次测试前进行校准。
3. 现场要配备足够数量的灭火器、避雷器和安全隔离带等安全设备，并确保其有效性。
五、测试准备1. 在进行高压试验前，必须对测试设备和电器进行检查，确保其安全可靠。
2. 检查测试设备和仪器是否符合要求，并进行必要的校准和检修。
3. 检查现场的安全设备是否齐全并正常工作。
六、测试流程1. 在进行高压试验前，必须制定详细的测试方案，并根据设备和电器的特点确定测试条件和参数。
2. 按照测试方案，将待测设备或电器与高压试验设备连接，确保连接可靠。
3. 在进行高压试验前，必须对待测设备或电器进行预试，查找可能存在的安全隐患，确保测试过程的安全。
4. 在进行高压试验时，要密切观察设备的工作状态和测试参数，并记录相关数据。
5. 在测试过程中发现异常情况时，要立即停止测试，并采取相应的紧急措施。
6. 测试结束后，要对设备和仪器进行清理和维护，确保其下次测试的可用性。
7. 将测试数据整理并撰写测试报告，将报告交由相关人员进行评审。
七、安全措施1. 在进行高压试验前，要确保测试现场的安全，对于存在危险品的场所，必须严格执行相关的安全操作规程。
2. 严禁在高压试验设备工作时穿戴金属饰品或身上带有导电物品。

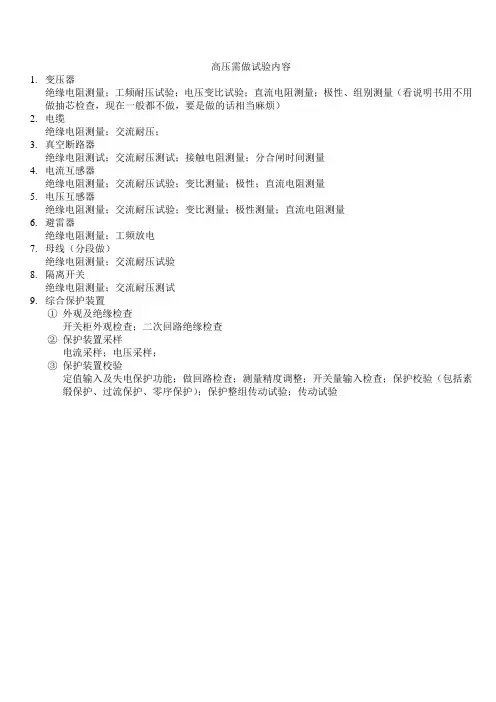

10KV高压试验内容
高压需做试验内容
1.变压器
绝缘电阻测量；工频耐压试验；电压变比试验；直流电阻测量；极性、组别测量（看说明书用不用做抽芯检查，现在一般都不做，要是做的话相当麻烦）
2.电缆
绝缘电阻测量；交流耐压；
3.真空断路器
绝缘电阻测试；交流耐压测试；接触电阻测量；分合闸时间测量
4.电流互感器
绝缘电阻测量；交流耐压试验；变比测量；极性；直流电阻测量
5.电压互感器
绝缘电阻测量；交流耐压试验；变比测量；极性测量；直流电阻测量
6.避雷器
绝缘电阻测量；工频放电
7.母线（分段做）
绝缘电阻测量；交流耐压试验
8.隔离开关
绝缘电阻测量；交流耐压测试
9.综合保护装置
①外观及绝缘检查
开关柜外观检查；二次回路绝缘检查
②保护装置采样
电流采样；电压采样；
③保护装置校验
定值输入及失电保护功能；做回路检查；测量精度调整；开关量输入检查；保护校验（包括素缎保护、过流保护、零序保护）；保护整组传动试验；传动试验。
高压电气预防性试验方案精选全文完整版
可编辑修改精选全文完整版10KV配电室高压试验方案工程概况：二、设备概况：项目包括宇龙酷派10KV配电室的高压开关柜、变压器、高压电缆电缆和配变装置总容量为3900KVA：施工部署初步根据设备各部位的情况及甲方的要求，在甲方安排的停电时间内，确定施工员为10人，其中项目施工现场总负责1人，技术监督总监1人，施工安全负责人1人，施工人员分1个班组，施工班组长1人，施工试验调试班组8人；在实施过程中可根据实际情况适当调整，以满足安全及生产需要。
组织管理措施1、依据的文件及标准本方案按照中华人民共和国电力行业标准的规定执行《电业安全作业规和》2005版《电力设备预防性试验标准》GB50150-2006《中国南方电网有限责任公司企业标准》Q/CSG114002-20112、协调配合试验调试工作的特殊性决定，试验工作必须在设备停电状态下进行，为缩短停电时间和避免试验人员误入带电设备间隔事故的发生，因此需要甲、已双方单位密切协调配合、统一步调。
试验工作前的准备工作：甲方单位应向乙方单位提供完整的设备及线路图纸资料（包括各设备的合格证和技术参数表格等），以便乙方制定完善的工作方案。
乙方向甲方提供的试验方案内容应包括：具体的施工内容和范围、工作人员数量、停电时间以及需要停电的带电设备。
甲方接到乙方施工方案后及时安排设备停电检修事宜。
具体停电时间和范围经甲方有关部门确定后，及时与乙方连络并通知乙方到场开展工作时间。
试验工作现场施工：出于对设备的熟知程度和安全的角度，所有现场的停送电倒闸操作均由甲方单位运行人员执行。
乙方应在正式接到甲方现场协调员的设备已停电的通知后，方可安排试验班组人员进入现场验电、放电、挂设警示标志、围栏等安全防护措施。
为了安全管理工作，试验工作开始时除甲方协调员及监督人在试验现场协调工作以外，应避免其他闲杂人员在现场走动。
试验工作中实验人员认真做好现场记录，实验完毕乙方应检查清理试验现场，确保无遗漏无错误方可撤离现场并通知甲方人员恢复供电。
各类高压电气设备试验项目及要求标准资料

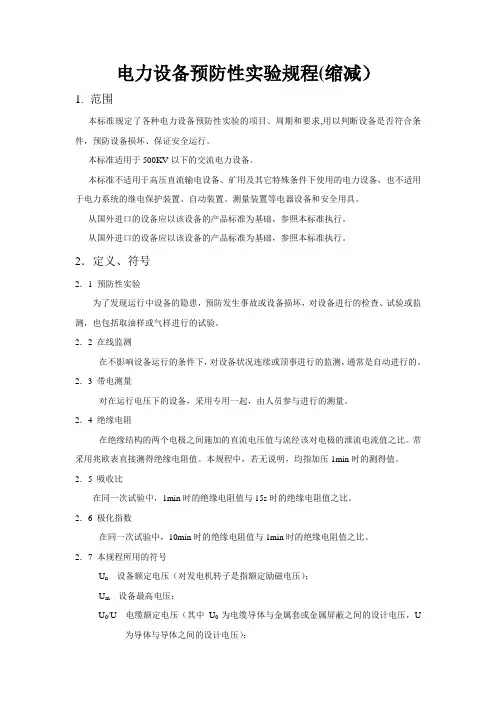

电力设备预防性实验规程(缩减）1.范围本标准规定了各种电力设备预防性实验的项目、周期和要求,用以判断设备是否符合条件，预防设备损坏、保证安全运行。
本标准适用于500KV以下的交流电力设备。
本标准不适用于高压直流输电设备、矿用及其它特殊条件下使用的电力设备，也不适用于电力系统的继电保护装置、自动装置、测量装置等电器设备和安全用具。
从国外进口的设备应以该设备的产品标准为基础，参照本标准执行。
从国外进口的设备应以该设备的产品标准为基础，参照本标准执行。
2．定义、符号2．1 预防性实验为了发现运行中设备的隐患，预防发生事故或设备损坏，对设备进行的检查、试验或监测，也包括取油样或气样进行的试验。
2．2 在线监测在不影响设备运行的条件下，对设备状况连续或顶事进行的监测，通常是自动进行的。
2．3 带电测量对在运行电压下的设备，采用专用一起，由人员参与进行的测量。
2．4 绝缘电阻在绝缘结构的两个电极之间施加的直流电压值与流经该对电极的泄流电流值之比。
常采用兆欧表直接测得绝缘电阻值。
本规程中，若无说明，均指加压1min时的测得值。
2．5 吸收比在同一次试验中，1min时的绝缘电阻值与15s时的绝缘电阻值之比。
2．6 极化指数在同一次试验中，10min时的绝缘电阻值与1min时的绝缘电阻值之比。
2．7 本规程所用的符号U n设备额定电压（对发电机转子是指额定励磁电压）；U m设备最高电压；U0/U 电缆额定电压（其中U0为电缆导体与金属套或金属屏蔽之间的设计电压，U 为导体与导体之间的设计电压）；U1mA避雷器直流1mA下的参考电压；tgδ介质损耗因数；3．总则3．1 试验结果应与该设备历次试验结果相比较，与同类设备试验结果相比较，参照相关的试验结果，根据变化规律和趋势，进行全面分析后做出判断。
3．2 遇到特殊情况需要改变试验项目、周期或要求时，对主要设备需经上一级主管部门审查批准后执行，对其他设备可由本单位总工程师审查批准后执行。

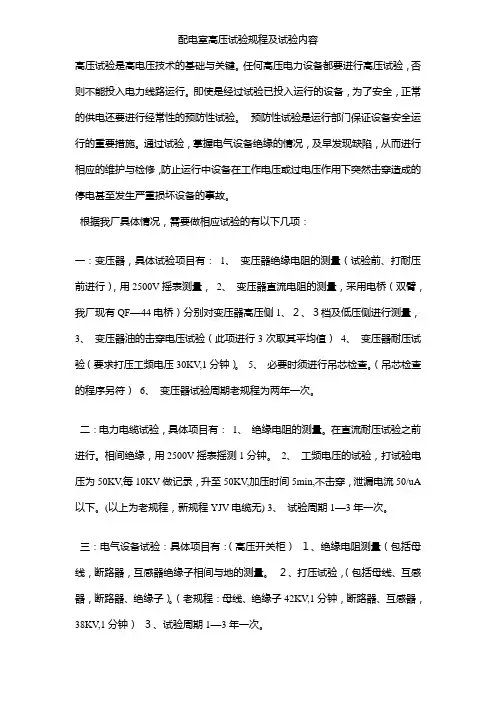

配电室高压试验规程及试验内容
配电室高压试验规程及试验内容高压试验是高电压技术的基础与关键。
任何高压电力设备都要进行高压试验，否则不能投入电力线路运行。
即使是经过试验已投入运行的设备，为了安全，正常的供电还要进行经常性的预防性试验。
预防性试验是运行部门保证设备安全运行的重要措施。
通过试验，掌握电气设备绝缘的情况，及早发现缺陷，从而进行相应的维护与检修，防止运行中设备在工作电压或过电压作用下突然击穿造成的停电甚至发生严重损坏设备的事故。
根据我厂具体情况，需要做相应试验的有以下几项：一：变压器，具体试验项目有：1、变压器绝缘电阻的测量（试验前、打耐压前进行），用2500V摇表测量，2、变压器直流电阻的测量，采用电桥（双臂，我厂现有QF—44电桥）分别对变压器高压侧1、２、３档及低压侧进行测量，3、变压器油的击穿电压试验（此项进行3次取其平均值）4、变压器耐压试验（要求打压工频电压30KV,1分钟）。
5、必要时须进行吊芯检查。
（吊芯检查的程序另符）6、变压器试验周期老规程为两年一次。
二：电力电缆试验，具体项目有：1、绝缘电阻的测量。
在直流耐压试验之前进行。
相间绝缘，用2500V摇表摇测1分钟。
2、工频电压的试验，打试验电压为50KV,每10KV做记录，升至50KV,加压时间5min,不击穿，泄漏电流50/uA 以下。
(以上为老规程，新规程YJV电缆无) 3、试验周期1—3年一次。
三：电气设备试验：具体项目有：（高压开关柜）１、绝缘电阻测量（包括母线，断路器，互感器绝缘子相间与地的测量。
２、打压试验，（包括母线、互感器，断路器、绝缘子）。
（老规程：母线、绝缘子42KV,1分钟，断路器、互感器，38KV,1分钟）３、试验周期1—3年一次。
四：继电器调试：具体项目有：１、检查转盘、齿轮、接点等机械部分是否良好。
２、进行始动电流、定值电流、跳闸电流、速断电流的整定，并做好记录。
３、进行断路器定值跳闸试验。
（分合闸、跳闸两项）４、试验周期一年一次。

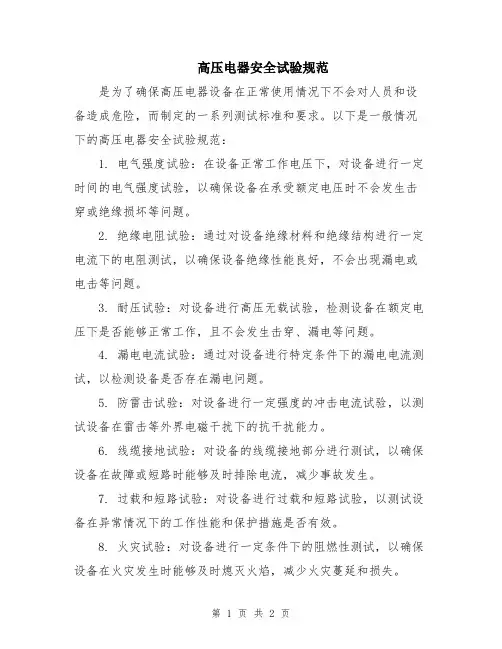

高压电器安全试验规范
高压电器安全试验规范
是为了确保高压电器设备在正常使用情况下不会对人员和设备造成危险，而制定的一系列测试标准和要求。
以下是一般情况下的高压电器安全试验规范：
1. 电气强度试验：在设备正常工作电压下，对设备进行一定时间的电气强度试验，以确保设备在承受额定电压时不会发生击穿或绝缘损坏等问题。
2. 绝缘电阻试验：通过对设备绝缘材料和绝缘结构进行一定电流下的电阻测试，以确保设备绝缘性能良好，不会出现漏电或电击等问题。
3. 耐压试验：对设备进行高压无载试验，检测设备在额定电压下是否能够正常工作，且不会发生击穿、漏电等问题。
4. 漏电电流试验：通过对设备进行特定条件下的漏电电流测试，以检测设备是否存在漏电问题。
5. 防雷击试验：对设备进行一定强度的冲击电流试验，以测试设备在雷击等外界电磁干扰下的抗干扰能力。
6. 线缆接地试验：对设备的线缆接地部分进行测试，以确保设备在故障或短路时能够及时排除电流，减少事故发生。
7. 过载和短路试验：对设备进行过载和短路试验，以测试设备在异常情况下的工作性能和保护措施是否有效。
8. 火灾试验：对设备进行一定条件下的阻燃性测试，以确保设备在火灾发生时能够及时熄灭火焰，减少火灾蔓延和损失。
9. 机械强度试验：对设备的外壳和机械结构进行一定条件下的机械强度测试，以保证设备的结构稳定性和防护能力。
以上是一些常见的高压电器安全试验规范，具体的标准和要求还需要根据不同类型的高压电器设备和国家相关法规进行具体规定。
高压电气设备运行试验规范要求
高压电气设备运行试验规范要求一、引言高压电气设备在电力系统中起着至关重要的作用，为确保其正常运行和安全性，必须进行运行试验。
本文将介绍高压电气设备运行试验的规范要求。
二、试验目的高压电气设备运行试验的目的是验证设备在正常和异常工作条件下的性能和安全性，确保其满足运行要求，预防事故的发生。
三、试验内容1. 高压电气设备的外观检查：包括设备的外观、连接线路、接地等。
设备应无损坏、杂质和腐蚀等问题。
2. 开关设备试验：对高压开关设备进行合适的试验，包括操纵试验、断口试验和机械特性试验等。
3. 绝缘试验：对高压电气设备的绝缘性能进行验证，包括绝缘电阻试验和绝缘强度试验等。
4. 电气性能试验：包括设备的额定电流、电压、频率和短路等试验，确保设备在不同工作条件下的稳定性和安全性。
5. 过渡过流试验：对高压电气设备的过载能力进行验证，以确保设备在额定负荷下能正常运行。
6. 稳定工况试验：对设备在稳定工况下的性能进行验证，确保其满足工作要求。
7. 湿气试验：对高压电气设备在潮湿环境下的性能进行验证，以确保设备具有良好的防潮性能。
8. 部分放电试验：对设备的绝缘性能进行部分放电检测，以判断其绝缘状况是否符合要求。
9. 温度试验：对设备在不同温度环境下的性能进行验证，以确保设备具有良好的温度适应性。
四、试验程序1. 前期准备：对试验设备和环境进行检查和准备，包括清洁设备、连接线路、检查试验设备等。
2. 检查记录：对试验前后的设备状态和试验数据进行记录，以备后续分析和比对。
3. 进行试验：按照试验内容和要求进行试验，确保各项试验的顺利进行。
4. 试验结果分析：对试验结果进行比对和分析，判断设备是否符合规定的要求。
5. 试验报告编制：根据试验结果和数据，编制试验报告，包括试验目的、试验过程、试验结果和结论等。
五、试验要求1. 试验应按照国家相关标准进行，确保试验的科学性和规范性。
2. 试验设备和仪器应满足准确度和精确度的要求，以保证试验数据的可靠性。
高压预防性试验要怎么做
高压预防性试验要怎么做
高压配电房主要有各种高压开关柜组成，通常接触的是10kv高压电房。
电压高因此存在很多安全隐患，需要专业人员进出、操作相关设备。
由于高压开关柜的使用寿命通常有10年、20年，为了保证高压设备安全稳定运行，需要定期检查和维护相关设备。
通常高压预防性试验每两年做一次，对于出现的故障和可能发生的问题及时处理。
下面小编详细介绍高压预防性试验项目：
1、绝缘电阻：绝缘电阻测试通常采用欧兆表测量，主要测量变压器绕组与外皮之间的绝缘
电阻；高压开关柜母线、PT、CT、避雷器绝缘电阻；电缆绝缘电阻。
需要注意的一点是测试前保证停电，拆除所有外线，测试后注意放电。
2、耐压试验：主要测试变压器绝缘油耐压、高压开关柜工频耐压、电缆的直流耐压等。
3、直流电阻测试：主要检查设备内部有无短接、接触是否良好等，主要检查变压器和断路
器开关的直流电阻是否正常。
4、机械特性：主要对开关的分合闸时间、速度，检查分合闸不同期性。
5、泄漏电流测试：这个试验项目针对高压电缆和避雷器，通过直流高压发生器检测不同泄
漏电流情况下的电压值。
6、三相不平衡测试：通过摇表测量电缆三相不平衡系数是否在正常范围内。
高压柜出厂试验
高压开关柜出厂试验
出厂试验项目包括:
一、主回路的工频耐压试验
42 kV /1min (断口:48KV/1min)无击穿、闪络现象
二、辅助回路和控制回路的工频耐压试验
2.5 kV /1s无击穿、闪络现象。
三、局部放电测量
必须符合各不同型号产品的标准要求。
四、测量主回路电阻
必须符合各不同型号产品的标准要求。
五、机械性能、机械操作及机械防止误操作装置或电气联锁装置功能的试验
主回路开关在额定、最低、最高电压下分、合各操作5次正常。
二次回路接线应准确，连接可靠，操作机构及传动装置应操作灵活，机械或电气安全联锁装置动作应正确、可靠。
防误操作、功能联锁操作5次正常、可靠。
六、仪表、继电器元件校验及接线正确性检定
主、辅回路接线及元器件、材料规格应符合图纸要求。
根据原理图对主、辅回路接线进行通电试验，所有元件动作和指示灯指示应正确，无误。
七、在使用中可以互换的具有同样额定值和结构的组件，应检验互换性
同型号、同类型、同参数的高压开关柜的可移开部件应能互换。
高压试验内容
实验项目
实验内容
1
2500kVA/10kV主变压器
1、绝缘电阻测试
2、变比及接线组别检查
3、绕组直流电阻测试
4、交流耐压试验
5、ቤተ መጻሕፍቲ ባይዱ缘电阻试验
6、空载电流及损耗试验
7、仪器、仪表试验
2
10kV开关柜
一、微机保护装置试验：1、外观及接线检查
2、绝缘电阻试验
3、装置电源试验
4、整机通电试验
5、开关回路检查
6、零漂、精度校验
7、整定值校验
8、保护功能测试
二、断路器试验：1、开关上下触头间的耐压试验
2、开关触头相间耐压试验
3、断路器的机械特性试验
4、导电回路电阻测量
5、合闸和分合闸电磁铁线圈的绝缘电阻和直流电阻
6、三相不同期
7、分合闸时间
8、断口时间及弹跳时间
3
10kV互感器
一、电流互感器：1、直流电阻、变比及极性测试
2、伏安特性试验
3、绝缘电阻试验
4、交流耐压试验
二、电压互感器：1、直流电阻、变比及极性测试
2、伏安特性试验
3、绝缘电阻试验
4、交流耐压试验
4
10kV避雷器
1、绝缘电阻试验
2、直流泄露电流测量
3、直流动作电压测量
5
10kV电缆
1、绝缘电阻试验
2、耐压试验
3、泄漏电流
4、三相对地电阻
6
10kV母排耐压
1、工频耐压
2、绝缘试验
高压试验内容
