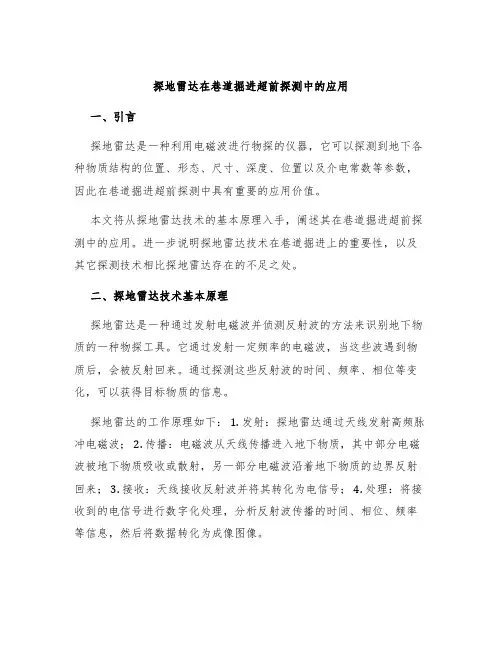

探地雷达在巷道掘进超前探测中的应用
探地雷达在巷道掘进超前探测中的应用一、引言探地雷达是一种利用电磁波进行物探的仪器，它可以探测到地下各种物质结构的位置、形态、尺寸、深度、位置以及介电常数等参数，因此在巷道掘进超前探测中具有重要的应用价值。
本文将从探地雷达技术的基本原理入手，阐述其在巷道掘进超前探测中的应用。
进一步说明探地雷达技术在巷道掘进上的重要性，以及其它探测技术相比探地雷达存在的不足之处。
二、探地雷达技术基本原理探地雷达是一种通过发射电磁波并侦测反射波的方法来识别地下物质的一种物探工具。
它通过发射一定频率的电磁波，当这些波遇到物质后，会被反射回来。
通过探测这些反射波的时间、频率、相位等变化，可以获得目标物质的信息。
探地雷达的工作原理如下： 1. 发射：探地雷达通过天线发射高频脉冲电磁波； 2. 传播：电磁波从天线传播进入地下物质，其中部分电磁波被地下物质吸收或散射，另一部分电磁波沿着地下物质的边界反射回来； 3. 接收：天线接收反射波并将其转化为电信号； 4. 处理：将接收到的电信号进行数字化处理，分析反射波传播的时间、相位、频率等信息，然后将数据转化为成像图像。
在探地雷达技术中，需要注意的一点是，不同的物质对电磁波的反射与吸收程度不同，因此需要通过不同的雷达频率来探测不同的物质，具体来说，低频频段适合探测深部的大物体，高频频段适合探测浅部的小物体。
三、探地雷达在巷道掘进中的应用巷道掘进是一项复杂而危险的工程，如果没有足够的超前探测技术支持，将很难保证工程质量和工人安全。
而探地雷达正是在巷道掘进的超前探测方面发挥了重要的作用。
1. 巷道掘进超前探测巷道掘进的超前探测是指在巷道开挖前，通过不同的物探技术对掘进路线进行调查、勘测、预处理，以发现地下物质的位置、尺寸和属性，确定掘进路线，并预测可能的地质波动，从而制定科学严密的掘进方案。
超前探测的准确性直接影响到掘进进度和安全，而探地雷达正是在巷道掘进超前探测方面展现了其重要性。
探地雷达可以检测地下各种物质结构的位置、形态、尺寸、深度、位置以及介电常数等参数，从而建立其三维模型。
探地雷达原理
探地雷达原理
探地雷达是一种非常重要的地质勘察工具，利用其独特的原理和技术，可以帮助人们深入地下，探测出埋藏在地下的各种目标。
探地雷达的原理主要基于电磁波的反射和传播。
当发射器发出一束短脉冲电磁波时，它会遇到地下目标并反射回来。
这些反射波被接收器接收并被转换成电信号，然后通过信号处理系统进行分析和解释。
在探地雷达中，电磁波的频率通常在几百兆赫兹到几千兆赫兹之间，这个频率范围在地下勘察中能够提供良好的穿透能力。
当电磁波与地下目标相交时，它会产生一种称为回波的反射信号。
探地雷达能够测量回波的强度、时间延迟和相位变化等信息，从而确定目标的存在和特征。
探地雷达的性能和检测能力取决于多种因素，包括电磁波的频率、功率、天线的类型和配置、地下目标的性质等。
不同频率和功率的电磁波对不同类型的目标有不同的探测能力。
例如，高频率的电磁波能够更好地探测浅层目标，而低频率的电磁波更适用于探测深层目标。
此外，地下目标的电磁特性也会影响探地雷达的探测效果。
比如，金属等导电材料对电磁波有很好的反射能力，而岩石等非导电材料则较弱。
因此，探地雷达在勘察过程中需要结合目标的电磁特性来判断目标的性质和位置。
总的来说，探地雷达利用电磁波的反射和传播原理，通过测量回波的特征来探测地下目标。
它在地质勘察、建筑工程、考古学等领域发挥着重要的作用，为人们提供了实时、非侵入式的地下信息，帮助他们做出更准确的决策和评估。
探地雷达原理及应用
探地雷达原理及应用探地雷达是一种利用电磁波进行地下探测的装置，其原理基于电磁波在地下传播时的特性和地下物质对电磁波的反射、散射、透射等现象。
探地雷达可以用于勘探、地质调查、资源勘测、环境监测、灾害预警等领域。
探地雷达的原理主要有三个方面：脉冲发射、多通道接收和时间域分析。
首先，在探地雷达中，发射器会发出一个脉冲电磁波信号，这种信号一般具有宽带、高功率、短脉冲的特点。
这个脉冲信号会通过天线发射到地下，经过传播后一部分被地下物体反射、散射或透射回来。
其次，多通道接收是探地雷达的另一个重要原理。
雷达接收系统会利用多个接收天线来接收地下反射回来的信号，通过采集这些信号的幅值、相位、时间差等信息，可以得到地下物体的位置、形状、材质等特征。
最后，探地雷达还会利用时间域分析的原理来处理接收到的信号。
时间域分析是指通过观察信号在时间上的变化来分析地下物体的特性。
例如，如果地下存在一个金属物质，那么它会对电磁波产生反射，因此在接收到的信号中可以观察到一个明显的回波。
通过分析这个回波的幅值、相位、时间，就可以获取地下物体的一些信息。
探地雷达的应用十分广泛。
在勘探领域，探地雷达可以用于寻找地下矿藏、石油、地下水等资源，通过分析地下物体的特性来判断其类型、储量等。
在地质调查上，探地雷达可以用于检测地下的地层结构、地下洞穴、断层等地质特征。
在环境监测方面，探地雷达可以用于检测地下污染物、地下管线等，以保护环境和预防灾害。
此外，探地雷达还可以用于考古学研究、土壤研究、地震预警等领域。
总之，探地雷达是一种基于电磁波传播的原理，通过发射脉冲信号、多通道接收和时间域分析等方法来探测地下物体。
其在勘探、地质调查、环境监测等领域具有重要的应用价值，为科学研究和社会发展提供了关键的技术手段。
探地雷达工作原理
探地雷达工作原理
探地雷达是一种使用电磁波进行地下探测的仪器。
其工作原理基于电磁波在不同介质中传播速度不同的特性。
当探地雷达工作时，会产生一系列的电磁脉冲波。
这些电磁脉冲波在地下传播时，会与地下的物体进行相互作用。
当电磁波遇到地下的不同物质边界，如土壤、岩石或金属等，会发生反射、折射或散射。
探地雷达接收到这些反射、折射或散射的信号后，通过分析信号的强度、时间延迟和回波形状等特征，可以获得关于地下物体的信息。
具体来说，探地雷达的工作原理如下：
1. 发射脉冲：探地雷达会发射一个短暂的电磁脉冲波，该波包含了一定频率范围内的电磁能量。
2. 接收回波：当发射的电磁波遇到地下物体时，会发生反射、折射或散射，一部分能量会返回到雷达接收器。
3. 记录信号：雷达接收器会记录下接收到的回波信号，包括信号的强度（振幅）、时间延迟和波形。
4. 处理信号：通过对接收到的信号进行处理和分析，可以获得地下物体的特征信息。
例如，根据信号的时间延迟可以确定物体距离雷达的深度，根据信号的振幅可以判断物体的尺寸或所
含物质。
需要注意的是，探地雷达的工作原理在不同介质和场景下可能会有所差异。
例如，在土壤中探测金属物体时，电磁波会被金属反射，而忽略了土壤的影响。
因此，在实际应用中，人们常常根据具体需求选择适合的探地雷达工作原理，以达到较好的探测效果。
探地雷达在道路工程检测的应用
探地雷达在道路工程检测的应用道路作为交通运输的重要基础设施，其质量和安全性直接关系到人们的出行和经济的发展。
为了确保道路的良好性能和可靠性，需要采用有效的检测技术对其进行评估和监测。
探地雷达作为一种先进的无损检测技术，在道路工程检测中发挥着越来越重要的作用。
一、探地雷达的工作原理探地雷达是一种利用高频电磁波来探测地下介质分布的设备。
它通过向地下发射高频电磁波脉冲，这些电磁波在地下传播过程中遇到不同电性介质的界面时会发生反射和折射。
探地雷达接收并记录这些反射波的时间、振幅和相位等信息，通过对这些数据的处理和分析，可以推断地下介质的结构、性质和分布情况。
在道路工程检测中，探地雷达通常使用的电磁波频率在几百兆赫兹到数吉赫兹之间。
电磁波在道路结构层中的传播速度取决于介质的电性参数，如介电常数等。
通过测量电磁波在不同层位的传播时间，可以计算出各层的厚度；而反射波的振幅和相位变化则可以反映介质的电性差异，从而判断道路结构层中是否存在缺陷、空洞、含水区域等异常情况。
二、探地雷达在道路工程检测中的应用领域1、道路结构层厚度检测准确测量道路结构层的厚度对于评估道路的承载能力和使用寿命至关重要。
探地雷达可以快速、无损地检测出沥青面层、水泥稳定基层、底基层等各层的厚度，与传统的钻孔取芯检测方法相比，具有效率高、代表性强、不破坏路面等优点。
2、道路病害检测道路在使用过程中可能会出现各种病害，如裂缝、松散、脱空、沉陷等。
探地雷达能够探测到这些病害的位置、形态和大小，为道路的养护和维修提供准确的依据。
例如，对于裂缝病害，探地雷达可以检测出裂缝的深度和走向；对于脱空病害，能够确定脱空区域的范围和程度。
3、道路基层和路基含水量检测含水量是影响道路基层和路基稳定性的重要因素。
探地雷达可以通过测量电磁波在介质中的传播特性来间接推算出含水量的分布情况，帮助工程人员及时发现潜在的水损害问题，并采取相应的措施进行处理。
4、地下管线探测在道路改扩建或维护工程中，需要了解地下管线的分布情况，以避免施工对管线造成破坏。
探地雷达的原理与应用
探地雷达的原理与应用1. 简介探地雷达是一种利用电磁波探测地下物体的仪器设备。
它通过发送电磁波并接收它们的反射波来获取地下物体的位置和性质信息。
探地雷达广泛应用于地质勘探、地下管线检测、考古学研究等领域。
本文将介绍探地雷达的工作原理和应用。
2. 工作原理探地雷达的工作原理基于电磁波在介质中的传播特性。
当电磁波传播到介质边界时，会发生折射、反射和透射现象。
探地雷达利用这些现象，通过测量反射波的时间、强度和频率等参数来获取地下物体的信息。
2.1 发射与接收探地雷达通过天线向地下发送电磁波，然后接收反射波。
发射天线通常是一个高频振荡器，它产生一系列特定频率的电磁波。
接收天线将接收到的反射波转化为电信号，并送入信号处理模块进行处理。
2.2 反射波信号处理探地雷达接收到的反射波信号包含了地下物体的信息。
信号处理模块通过分析接收到的信号的强度、时间延迟和频率等特征，将其转化为地下物体的位置、形状和性质等信息。
2.3 电磁波与地下物体的相互作用电磁波与地下物体的相互作用是探地雷达的核心。
当电磁波遇到地下物体时，会发生三种主要的相互作用：散射、吸收和传导。
•散射：地下物体会使入射的电磁波发生散射，即波的传播方向改变。
散射波将被接收天线接收到，并用于测量地下物体的位置和形状。
•吸收：地下物体会吸收一部分电磁波的能量，导致反射波的强度减弱。
通过测量反射波的强度，可以推测地下物体的性质，如材料类型和含水量等。
•传导：地下物体也可以通过传导方式传播电磁波。
通过测量传导波的时间延迟，可以推测地下物体的深度。
3. 应用领域探地雷达在多个领域具有重要的应用价值。
3.1 地质勘探在地质勘探中，探地雷达被用于探测地下矿藏、岩层结构、地下水位和地下水质等信息。
通过分析反射波的特征，地质学家可以推测地下的地质构造，为资源勘探提供指导。
3.2 地下管线检测在城市建设和基础设施维护中，探地雷达被广泛应用于地下管线的检测。
通过探测地下管线的位置和深度，可以避免在施工或维护过程中损坏地下管线，提高工作的安全性和效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈探地雷达的原理与特点
摘要：地下管线系统的建立是城市现代化建设的重要因素，但由于地下管线中的非金属管线的大量存在以及城市建设快速安全的需要，探地雷达探测技术的独特优势就显现出来，本文通过对探底雷达和地下管线的分析，为应用探底雷达在城市地下管线建设提供参考。
关键字：探地雷达；地下管线；探测技术
0 引言
随着城市现代化的发展，地下管线的密集程度也在不断地扩大。
地下管线作为城市的重要基础设施之一，它一方面关系着城市居民生活及城市工业的发展，担负着巨大的社会责任，另一方面又由于它深埋于地下，具有不透明性，纵横交错、结构复杂。
近年来，在许多大城市出现施工时挖断通信、电力电缆导致通讯中断、区域性停电、停产事故，这些事故给该地区经济和人们的生产生活带来了巨大的损失。
因此，地下工程在施工时如何避免破坏这些地下管线就变得越来越重要，建立完整的城市地下管线系统成为现代城市快速建设的关键因素。
探地雷达(Ground Penetrating Radar，简称GPR)是一种对地下或物体内不可见的目标或界面进行定位的电磁法，并以其探测的高分辨率和高效率而成为地球物理勘探的一种有力工具。
随着信号处理技术和电子技术的不断发展及工程实践的增多和经验的不断积累，探地雷达技术也得到极大提高，仪器也不断更新，探地雷达检测技术具有分辨率高、采集速度快、后期数据处理简便等特点。
因此在铁路、公路、建筑、市政、考古等领域得到广泛的应用,并受到广大现场技术人员的认可和喜爱。
1 探地雷达的发展
国外探底雷达技术最早可追溯到二十世纪初，西方国家以专利形式提出将雷达原理用于探地，正式提出了探地雷达的概念。
但是直到50年代后期探地雷达技术才被慢慢重视起来。
探地雷达在矿井、冰层厚度、地下粘土属性、地下水位等方面的得到了应用。
1967年，一个与Stern最初用于冰川探测的仪器类似的系统被设计研制出来，1972年，Rex Morcy和Art Drake开创了GSSI公司，主要从事商业探底雷达的销售。
随着电子技术的发展，电子存储设备的问世，加之现代数据处理技术的应用，特别是拟反射地震处理的应用，探底雷达的应用领域迅速扩大，其中有：石灰岩地区采石场的探测、淡水和沙漠地区的探测、工程地质探测、煤矿井探测、泥灰调查、放射性废弃物处理调查、埋设物探测、水文地质调查、地基和道路下空洞及裂缝调查、水坝的缺陷检测、隧道及堤坝探测等。
自70年代以来，许多商业化的通用数字探地雷达系统先后问世，其中有代表性的有：美国GSSI公司的SIR和MK系列，加拿大Sensor&Software公司的Pulse Ekko系列。
这些雷达的基本原理大同小异主要功能有多通道采集、多维显示、实时处理、变频天线、多次叠加、多波形处理等，另外还有井中雷达系统，
多态雷达系统，层析成像雷达系统等。
国内探地雷达的研究始于70年代初。
当时，地矿部物探所，科研院，以及一些高校和其他研究部门均做过这方面的实验，但由于一些原因，这些研究未能正式用于实际工作。
90年代以来，由于大量国外仪器的引进，探地雷达技术得到了广泛的应用和研究。
2 探地雷达的原理
在地下管线探测中，探地雷达向地下发射高频电磁波，由于土壤与管线的介电常数有明显差异，电磁波在地下管线顶面会产生反射、折射和人射，反射波返回地面由接收天线所接收，形成探地雷达图像信息。
反射波探测管线原理如图1所示。
地面通过发射天线T将电磁波送人地下，经管线反射后返回接收天线。
电磁波行程时间为：
s为发射天线与接收天线间距离，
h为地下目标体埋深，
t为电磁波从地表传至地下管线后反射回地表的双程时间，
v为电磁波在地下介质中的传播速度，
对于自发自收天线，天线距s→0，h=vt/2。
当介质中波速v为已知时，可根据测到的t值(ns)，由上式求出目标体的深度值。
式中s值在探测中是固定的，v 值可以用宽角方式(CDP)直接测量，也可以用近似算出(实际应用中通常取磁导率群，=1)，其中c为光速(c=0.3m/ms)，为地下介质的相对介电常数值，可利用理论数据或实际测定获得。
3 探地雷达的优势
地下管线的存在往往会改变天然的或人工的地球上物理场的分布情况，通过对这些异常的分布情况、形态及性能的研究可以获得与地下管线位置相关的资料，为我们进行地下管线合理的铺设奠定了理论基础。
探地雷达以其独特的技术优势，在地下管线探测中发挥着越来越重要的作用。
随着科技和材料科学的不断进步，在过去不断使用的金属管线逐渐被非金属管线所代替。
地下管线中的非金属材料有：玻璃钢、混凝土管、工程塑料、复合塑料等，这些材料拥有金属管线的不可比拟的优点比如：质量轻，抗老化、耐腐蚀、使用周期长、便于施工、成本低等。
但是同时它又存在着电性能差，无绝缘性，对于信号的接受能力比较差。
因此，许多现存的探测技术不能应用到其中。
因而应用探地雷达进行探测非金属管道才成为可能，进过大量的验证，探地雷达在这方面取得了较好的探测效果。
同时探底雷达因其具有快速性、直观性和连续
性而更显优势。
4 结束语
探地雷达在地下管线尤其是非金属管线探测中具有目前还未有其它方法取代的一种有力探测技术，随着微电子技术的飞速发展，探地雷达硬件不断改进，软件的开发与创新，定会将这一技术推向更高、更新发展阶段。
随着探地雷达这一新技术在城市地下管线探测中的不断应用，以及地下管线管理体制和机制的完善与健全，技术队伍不断壮大，水平不断提高，城市地下管线建设前景美好的明天一定会实现。
5 参考文献
[1] 张玉海.RIS一ⅡK探地雷达的工作原理及波形分析[J].建筑技术，2003，34(4):277一287.
[2] 邓仰岭，韩新芳，赵地红等.非金属地下管线探测问题的分析[J].勘察科学技术，2007(2):62一64.
[3] 杨向东，聂上海.复杂条件下的地下管线探测技术[J].地质科技情报，2005，24(7)增刊:129一132.
[4] 雷林源.城市地下管线探测与测漏[M].北京:冶金工业出版社，2003:77一84.。
