探地雷达使用说明1
探地雷达使用说明
天线的频率越低，测的距离越远，分辨率越低，体积越大。
天线的频率越高，测的距离越近，分辨率越高，体积越小。
100hz 可以测15米以内的； 时窗设置400~300 速度32 400hz 可以测3米以内的； 时窗设置 50 速度64 900hz 可以测1米以内的。
时窗设置20 速度128 首先调滤波 是该频率的21~23 再调整体增益和分段增益
标记扩展 1圈100 周长90 （轮子）一般不用调
介电常数 一般为7 混凝土为6.4
实时处理中的道间平均 一定调 连续为10 轮测为 5 点测为128
显示方式 调参数时用彩色
采集用灰度
Save 保存 pause 暂停 play 回放
Tab 却换 lcd 亮度 del 删除 esc 退出
Help 版本号。
CAS探地雷达说明书
CAS探地雷达采集软件说明书RadarSample 12.10.31中国科学院电子学研究所Institute of Electronics, Chinese Academy of Sciences目录1 连接WIFI无线网络 (3)2 RadarSample主界面说明 (4)2.1 标题栏 (4)2.2 工具栏 (4)2.3 图形显示区 (6)2.4 状态栏 (6)3 雷达参数设置 (6)4 调色板设置 (8)5 保存路径设置 (8)6 系统设置 (9)7 GPS设置 (10)8 滤波设置 (10)9 背景去除设置 (11)10 拉伸显示 (12)11 增益曲线 (13)12 操作实例 (14)1 连接WIFI无线网络在连接WIFI无线网络之前，首先要设置IP地址，如图1-1所示，IP地址设置为“192.168.1.X”，最后一个字段可以是2~255之间的任意数；子网掩码设置为“255.255.255.0”。
图1-1 设置IP地址然后连接WIFI无线网络。
如图1-2所示，点击系统工具栏上的图标，弹出如图1-3所示的操作界面，然后点击相应频率雷达的网络名（网络名为Shielded_+天线频率），最后点击网络名下面的“连接”按钮即可。
图1-2 系统工具栏图1-3 WIFI连接图2 RadarSample 主界面说明RadarSample 采集软件主界面如图2-1所示，可分为4个主要功能区：标题栏、工具栏、图形显示区和状态栏。
图2-1 RadarSample 采集软件主界面2.1 标题栏图2-2 标题栏标题栏主要显示当前保存的文件名和软件版本，如图2-2所示。
2.2 工具栏图2-3 采集软件工具栏工具栏图形显示区状态栏文件名软件版本大多数控制按钮都在工具栏上，如图2-3所示，每个按钮的详细说明如下：：点击按钮将弹出“雷达参数设置”对话框，如图3-1所示；该按钮的快捷键为F2。
：点击该按钮将开始采集数据；该按钮的快捷键为F5。

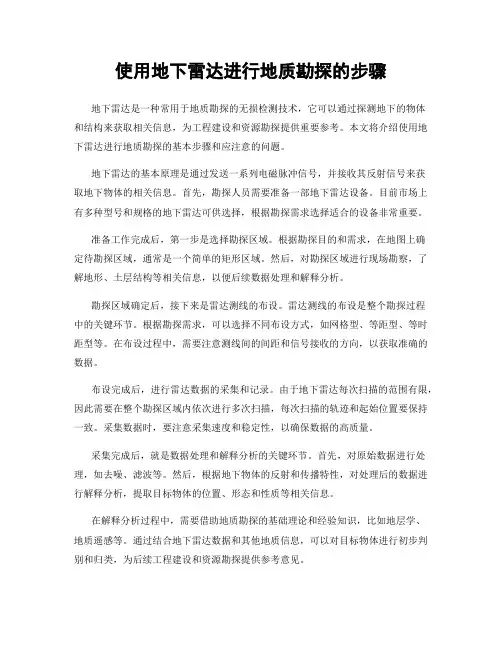

使用地下雷达进行地质勘探的步骤
使用地下雷达进行地质勘探的步骤地下雷达是一种常用于地质勘探的无损检测技术，它可以通过探测地下的物体和结构来获取相关信息，为工程建设和资源勘探提供重要参考。
本文将介绍使用地下雷达进行地质勘探的基本步骤和应注意的问题。
地下雷达的基本原理是通过发送一系列电磁脉冲信号，并接收其反射信号来获取地下物体的相关信息。
首先，勘探人员需要准备一部地下雷达设备。
目前市场上有多种型号和规格的地下雷达可供选择，根据勘探需求选择适合的设备非常重要。
准备工作完成后，第一步是选择勘探区域。
根据勘探目的和需求，在地图上确定待勘探区域，通常是一个简单的矩形区域。
然后，对勘探区域进行现场勘察，了解地形、土层结构等相关信息，以便后续数据处理和解释分析。
勘探区域确定后，接下来是雷达测线的布设。
雷达测线的布设是整个勘探过程中的关键环节。
根据勘探需求，可以选择不同布设方式，如网格型、等距型、等时距型等。
在布设过程中，需要注意测线间的间距和信号接收的方向，以获取准确的数据。
布设完成后，进行雷达数据的采集和记录。
由于地下雷达每次扫描的范围有限，因此需要在整个勘探区域内依次进行多次扫描，每次扫描的轨迹和起始位置要保持一致。
采集数据时，要注意采集速度和稳定性，以确保数据的高质量。
采集完成后，就是数据处理和解释分析的关键环节。
首先，对原始数据进行处理，如去噪、滤波等。
然后，根据地下物体的反射和传播特性，对处理后的数据进行解释分析，提取目标物体的位置、形态和性质等相关信息。
在解释分析过程中，需要借助地质勘探的基础理论和经验知识，比如地层学、地质遥感等。
通过结合地下雷达数据和其他地质信息，可以对目标物体进行初步判别和归类，为后续工程建设和资源勘探提供参考意见。
最后，根据勘探结果和需求，进行数据报告的撰写和呈现。
报告应包括勘探区域的地形图、测线布设图、数据处理和解释分析结果等内容。
报告的内容和形式可以根据实际情况进行调整，以方便理解和应用。
综上所述，使用地下雷达进行地质勘探的步骤包括准备设备、选择勘探区域、布设测线、采集数据、处理与解释以及撰写报告等。
PULSEEKKO1000探地雷达仪操作规程
PULSE EKKO 1000 探地雷达仪操作规程
1.组装天线，把接收天线和发射天线按实验设计的距离尺寸组装好。
2.把接收和发射天线用线缆与控制台连接起来，然后用RS232线把
控制台连接到计算机间的串口，拧紧螺丝以防连线在测试过程中
脱落。
3.如果实验需要使用外部触发开关，则实验前把触发开关从手柄上拆下，
用线连接到控制台红色的“remote”接口上。
4.连接12V直流电源到控制台白色接口。
5.打开电脑电源开关启动雷达测试软件
6.选择必要的参数
7.在测试记录数据前，在GRAPH状态下机器预热5到10分钟
8.调试测试出始位置
9.选择“Collect”模式开始收集数据
10．用分析软件进行数据处理
注意事项：
若计算机与控制台共用一个电源,应注意电源线的连接顺序，先连接计算机的电源线，然后连接RS232线，接完RS232线后连接控制台电源线，最后打开计算机启动测试软件，以防控制台RS232接口与电源间短路。
探地雷达安全操作及保养规程
探地雷达安全操作及保养规程探地雷达是一种用于地下探测的高科技仪器，广泛应用于地质勘探、建筑工程、考古发掘等领域。
为了确保探地雷达的安全使用和长期稳定运行，以下是探地雷达的安全操作及保养规程。
一、安全操作规程1.1 进行探测前的准备工作在进行探测前，请务必检查探地雷达是否处于正常的工作状态。
包括以下几个方面：•确保所有连接线路连接牢固且无损伤。
•确保探测器外观无损伤并正确安装。
•确保探测器的电池充满电或使用外接电源。
•确保使用的软件已经正确安装并已进行了必要的设置。
1.2 控制探测器的使用环境•在使用探地雷达进行探测时应避免在高温、湿润、腐蚀、辐射等条件下使用。
•避免将探测器暴露在阳光暴晒或高温环境中，同时也要避免在低温环境中使用。
•探测器不应被放置在靠近辐射源的地方，也不应遭受重击或震动。
1.3 控制探测器的使用方法•在使用探地雷达进行探测时，应避免强烈振动和摆动探测器。
•避免使用过多的功率或长时间的高功率输出。
•避免在强磁场和电场干扰的情况下使用探测器。
1.4 控制探测器的操作人员•在使用探地雷达进行探测时，应由熟练操作人员负责操作。
•操作人员应注意安全操作，避免不必要的危险和风险。
•操作人员应按照规范化指导书进行操作，操作人员必须了解探测器的各项规范和指南。
二、保养规程2.1 探测器的日常保养•在使用探地雷达时，应定期对仪器进行检查和保养。
•保养时应定期对探测器外观进行清洁和检查，在保养之前应停止使用。
•探测器外部应做到防潮、防尘和防腐蚀处理，尤其是接头和连接线梢头处理。
•探测器表面涂层易于脱落，请勿用化学清洗剂或带有酸性、碱性溶液的清洗液进行清洗。
2.2 探测器的存储和保管•在停止使用探地雷达后，请将其清洁，放入合适的防尘袋中，并放置在干燥、通风和温度适宜的场所。
•在存放探测器时，应避免锈蚀、摩擦、震动和挤压等情况发生。
•探测器要经常检查，保证使用时无任何损坏，避免与潮湿环境相接触，避免长时间未使用。
探地雷达培训课件
数据处理与图像解析
数据处理
对接收到的原始数据进行滤波、放大 、去噪等处理，以提取有用的信息。
图像解析
将处理后的数据转换为可视化的图像 ，以便于分析和解释。
03
探地雷达设备与操作
探地雷达的硬件组成
发射器
产生高频电磁波并发送到地下。
接收器
接收反射回来的电磁波。
控制器
控制发射器和接收器的操作，以及数据处理和显 示。
地下管线探测
探地雷达可以准确探测地下管线位置和深度，为城市规划和管线维护提供重要信 息。
探地雷达在环境监测中的应用
土壤污染监测
探地雷达可以检测土壤中的污染物分布和深度，评估环境污染程度和影响，为污染治理提供依据。
地下水污染监测
利用探地雷达可监测地下水水位、流动方向和速度，同时可检测地下水中的污染物种类和浓度，为水 资源保护和水污染治理提供科学数据。
提高测量精度的方法
采用高频率电磁波
高频率电磁波具有更高的穿透力 和分辨率，能够提高测量精度。
优化接收器设计
通过改进接收器的设计，提高其 灵敏度和选择性，能够更好地接
收信号，降低误差。
采取抗干扰措施
采用屏蔽、滤波等技术，减少周 围环境对测量过程的干扰，提高
测量精度。
探地雷达的性能优化
优化软件算法
通过改进软件算法，提高数据处理速度和准确性，能够提高探地 雷达的性能。
振幅测量法
通过测量反射回来的电磁 波振幅来推断物体的性质 。
相位测量法
通过测量反射回来的电磁 波相位来推断物体的性质 。
04
探地雷达应用实例
探地雷达在考古领域的应用
考古探测
利用探地雷达的高分辨率和穿透能力，考古学家可以探测地下文物和遗址，了 解古代文明的历史和文化。
井下物探工(探地雷达)操作标准
6.1发射机不工作,电池不足或发射机故障,需充电或送厂家检修
6.2接收机没有信号,光纤故障,需清洁光纤或更换
6.3接收机不工作,电池不足或发射机故障,需充电或送厂家检修
6.4波形不正常,天线连接不好或天线故障,重新连接或送厂家检修
雷达主机和发射机用单芯光纤连接。一端连接在雷达主机侧门面板上的接口上，另一端连接在发射机的接口上。连接时翻开接口保护盖，插入光纤头即可，两端光纤头可以互换。
1.3.3接收机光纤的连接
连接前先检查光纤是否导通，将一端对准光源检查另一端是否有光通过。
雷达主机和接收机用双芯光纤连接。一端连接在雷达主机侧门面板上的接口上，另一端连接在接收机的接口上。连接时翻开接口保护盖，插入光纤头即可，两端光纤头可以互换。
井下物探工(探地雷达)操作标准
作业程序
作业标准
安全要点
1、班前准备
2、作业准备
ቤተ መጻሕፍቲ ባይዱ3、标位
4、收集数据
5、探测结束
6、特殊问题处理
1.1执行《通用标准》的有关要求。
1.2使用前的准备和检查
1.2.1充电
对KJH-D-Z防爆探地雷达主机、发射机、接收机进行充电。
1.2.2仪器检查
通电检查仪器状况，显示正常可以下井。
4.2数据收集
4.2.1按标好的探测位置在工作面垂直煤层竖好发射机和接收机，每次主机收集完数据后，发射机和接收机移动一个探测间距，直至探测完成。
4.2.2探测完成后保存数据，将主机界面退到收集数据初始界面。准备第二次探测。
4.2.3按上述4.2.1操作，对探测位置进行返测一次。
5、探测结束
三维探地雷达检测规程-概述说明以及解释
三维探地雷达检测规程-概述说明以及解释1.引言1.1 概述概述三维探地雷达是一种先进的地质勘探工具，通过利用电磁波的反射和传播特性，能够准确地探测地下的物质分布情况。
该技术在地质勘探、考古学研究、环境监测等领域具有广泛的应用。
本文将对三维探地雷达的工作原理、应用领域以及相应的检测规程进行详细介绍。
通过深入了解三维探地雷达的原理和应用，我们可以更好地把握这一技术的优势和局限，为相关领域的研究和实践提供参考和指导。
在本文的正文部分，我们将首先介绍三维探地雷达的工作原理。
通过解析其电磁波的发射、接收和信号处理过程，我们可以了解该技术是如何实现地下物质探测的。
随后，我们将探讨三维探地雷达在不同领域的广泛应用。
从地质勘探到考古学，从环境监测到资源探测，三维探地雷达都发挥着重要作用。
在正文的最后一部分，我们将详细介绍三维探地雷达的检测规程。
由于该技术具有一定的复杂性和专业性，合理的检测规程对于保证检测的准确性和可靠性至关重要。
我们将深入探讨数据采集、处理和解释的关键步骤，以及如何针对不同的应用场景进行合理的参数选择和数据解读。
通过对三维探地雷达的概述，我们可以更好地理解该技术的意义和应用前景。
鉴于其在各个领域的成功应用，三维探地雷达将会在未来的地质勘探和人文研究中扮演更加重要的角色。
最后，我们将总结本文的主要内容，并对未来该技术的发展进行展望，希望能够为读者提供一定的参考和启示。
1.2 文章结构文章结构部分的内容：本文主要分为引言、正文和结论三个部分。
其中引言部分包括概述、文章结构和目的三个小节；正文部分包括三维探地雷达的工作原理、应用领域和检测规程三个小节；结论部分包括总结、展望和结束语三个小节。
引言部分主要对本文进行概述，介绍三维探地雷达的基本情况和研究背景，并阐明文章的结构和目的。
在概述部分，将简明扼要地介绍三维探地雷达的定义、原理和特点，引起读者的兴趣和关注。
接着，在文章结构部分，将对本文的框架进行阐述，明确各个部分的内容和顺序，使读者能够清晰地了解整篇文章的组织结构。
瑞典MALA探地雷达操作使用和保养2009
探地探地雷达操作和保养一、探地雷达操作使用1、先将电池装到主机和天线上，将光纤分别与主机和天线相连，将以太网线线与主机和计算机相连。
2、打开主机和天线上的电源开关。
3、运行“Groundvision2”软件4、当软件的“F5”为红点时，表明系统已经连接好，按“M”键进入参数选择界面。
5、选择文件要保存的子目录，取测试文件名(不能超过20个字符)。
选择使用的模块、数据通道、天线、触发方式、如果是距离触发，还要选择测距轮及测距轮连接的主机方式、点击“antenna settings”进行参数设置。
6、在“antenna settings”参数设置里选择采样频率、样点数、迭加次数、采样间距等参数，按“OK”退出。
7、在“measurement settings”窗口里，按“OK”退出，然后按“F5”进行数据采集。
8、数据采集完成后，按“F6”键结束数据采集，关掉小窗口，进行下一条测线的数据采集；如果此时不想重新设置参数和起新的测试文件名，而开始一条新的测线，可以按“F2”直接进行新的测线数据采集，测试文件名称在上一条测线的文件名基础上累加形成；全部采集完成后，关掉大小两个窗口，退出”Groundvision2”软件，所有的测试数据文件均完全实时自动保存，不需人为干预。
9、关闭主机和天线的电源开关，关闭计算机，将光纤和以太网线线取下。
二、探地雷达的保养1、探地雷达的新锂电池使用时，要对锂电池进行三次12小时的充电，以后随用随充。
2、探地雷达使用前一晚，要对电池进行充电，充至充电器的指示灯为绿色即可。
3、电池不要充电时间过长或完全用完再充电，随用随充即可，锂电池没有记忆性。
4、探地雷达使用时要注意保护光纤和光纤接口，用完后及时将光纤套和接口帽套上，以免进入灰尘，影响数据传输。
5、探地雷达使用完后，要及时将电池取下。
6、将电子单元与天线连接时或安装电池时，一定不要让接口处有水。
7、探地雷达超过3个月不用时，要将电池充满电，并将系统连接起来在室内采集一个小时。
LTD-2000 探地雷达使用手册
介简达雷地探型 0002-DTL 1.1§
。力之臂一你助域领测探标目下地的多众在会将她�点特 等”单简用使、备完能功件软统系“、”高度精测探“、”强性定稳“、”计 设式携便化型小“备具型 0002-DTL�比相达雷地探列系 DTL 的往以与。”达 雷地探 0002-DTL“的产生制研新最所我绍介你向里这在会机有兴高很
围范用应的达雷地探 0002-DTL 4.1§
�℃06+�℃04-�度温存储 � �求要 58�6.47BJG 足满�动振击冲 � �℃05+�℃01-�度温作工 � �h2 于大不�RTTM �
。�09�℃04+�件条热湿 �
� mm 57 � mm 442 � mm 633 �寸尺形外 �
�h4 于大�间时作工续连 �
13 „„„„„„„„„„ „ „ „ „ „ „ „ „ „ „ 务 服 后 售 的 品 产 D T L A 录 附
92„„„„„„„„„„„„„„ 出 输 印 打 和 辑 编 的 面 剖 达 雷 DTL 章 九 第 62„„„„„„„„„„„„„„ 价 评 程 工 的 时 测 检 路 公 于 用 DTL 章 八 第 12„„„„„ „„„ „„„„„„„ 程 过 理 处 预 据 数 达 雷 地 探 D T L 章 六 第 02 „„„„„„„„„„„„„„„„„ 装安和成组 的 统 系 件 软 0 . 5 P S D I 1 . 2 § 02 „„„„„„„„„„„„„„„„„„„„„„ 行 执 的 件 软 0 . 5 P S D I 2 . 2 § 02„„„„„ „„„„„„„„„„„„ 行 执 和 装 安 的 0 . 5 P S D I 件 软 章 五第
言 前
moc.rpg-dtl.www�站网
探地雷达操作规程2016.09.08
作
规
程
一：现场准备
1、被检测段衬砌上需有里程标号。每五米一个标。（标注里程标号）；2、清理出被抽检段中路面存在的障碍物，保证检测数据的连续性、完整性；3、进行仰拱检测时，需将隧底中线或线路中线的石子或浮土清理干净，保持面上干燥不能有积水，如个别地段有积水需清理并铺上彩条布。以防泥浆粘于天线底部；4、现场需要熟悉施工的技术人员及调度员在场，以便核对里程及指挥车辆，同时需要2～3名工人配合等；5、需提供工程概况资料及检测段的隧道设计的围岩类型、衬砌厚度、钢筋间距、仰拱及仰拱填充厚度等设计资料。
地质雷达探测仪安全操作规程
仪器名称
地质雷达探测仪（IDS）
主要用途
探测目标介质的空间位置、结构、形态和埋藏深度。
性能指标
1、天线：80MHz天线、600MHz天线。
2、系统增益160dB
3、天线连接电缆（1m、5m、15m）
4、模/数转换32位
5、信噪比160dB
6、采样间隔0.002ns
环境要求
常温
二：数据采集
1、启动采参数；6、采集雷达数据；7、查看雷达数据并进行处理。三：保养、维护及安全须知
1、不得对设备系统进行打开和/或拆装一类的操作；2、所有电缆的连接，必须在关机状态下进行，在任何情况下，如需做任何连接改动，必须事先确认数据采集主机和计算机是否处于关机状态；3、当系统出于开机状态时，无论是在数据采集、后处理阶段或待机状态时，天线只许与被测表面相接触。请勿将天线直接对着人体；4、定期检查电缆，在连接时要查验电缆是否连接坚固，外表皮是否完好无损。
