电除尘器振打控制全参数设置
电除尘器两种振打方式的比较

侧打在整个除尘器上开孔较少,如HY型结构,一台三电场电除尘器阴、阳打在壳体上的开孔只有9个,同时HY型结构的密封件采用专利产品硅胶玻璃纤维密封材料,能大大减小漏风率。
顶部振打在整个除尘器上的开孔较多,同样一台三电场电除尘器阴、阳打在壳体上的开孔约有60多个,振打顶部布置密,壳体穿孔多,导致漏风点增加,漏风率就大。
板卧式电除尘器的主要技术是按振打式不同进行区分的,主要有三种:德国鲁奇技术(如平顶山、西矿)、美国EE技术(如安徽意义、福建龙津)、瑞典菲达技术(如浙江菲达)
2.5两种振打方式的比较
侧向旋转锤振打
顶部电磁锤振打
阳极振打
1.每排极板设一个振打点
1.一般为三排极板设一个振打点
2.极板采用上部固定,下部自由,振打点设在下上、下结灰基本均匀,下部粉尘颗粒略粗,侧部振打下部加速度略大,粉尘即使下部击碎,由于颗粒较粗,二次飞扬也较小,且下部极板积灰成块状下落,整个清灰过程二次过程飞扬较小。
上部粉尘略细,振打力量又最大,因此容易产生下部粉尘没有脱落,上部粉尘已经打碎,并飞扬。同时由于振打点少,因此每一振打点控制的极板、极线较多,振打后局部区域的飞扬就较大。
2.极板采用上部固定,下部自由,振打点设在上部固接端。
3.阳极板悬挂后是一个长细板块,切向方向刚性较好,侧部振打力的传递通过极板切向刚性较好的方向传到各个部位,同时上部固定,下部振打,振打力有全部得到有效传递及利用,因此这种振打方式力的有效性及力的传递方式均较好。
3.阳极板上下方向刚性较差,力的传递效果也较差,同时上部固接,上部拓打后,有部分振打力直接传到壳体上,拓打力不能全部有效地传递到极板下端,因此这种振打方式的有效性及力的传递方式较差。
2.阴极线两端采用张紧力固接,长时间振打后,一旦张紧能力达不到,振打力传递清灰就困难,极线出现肥大
电除尘器技术规范书

电除尘器设备采购技术规范书1. 总则1.1 本技术规范书适用于燃煤发电机组工程的静电除尘器,本技术规范书范围为两台机组所配备的四台静电除尘器。
它包括静电除尘器本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术规范。
1.2 本技术规范书提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,卖方应提供符合中国国标GB、IEC 和ANSI最新版本的标准和本技术规范书的优质产品。
1.3 删除。
1.4 从签订合同之后至卖方开始制造之日的这段时期内,买方有权提出因规程、规范和标准发生变化而产生的一些补充修改要求,卖方应遵守这些要求,具体项目由买方、卖方双方共同商定。
1.5 本技术规范书所使用的标准,如遇与卖方所执行的标准不一致时,按较高的标准执行。
1.6 产品应在相同容量机组或相似条件下的两个电厂成功运行超过两年,且已证明安全可靠。
1.7本工程采用KKS标识系统。
中标后,买方将向卖方提供电厂KKS功能标识系统的编码原则和要求,卖方应据此对其所提供的系统和设备进行编码,并编制在提供的技术文件(包括图纸和说明书)中。
1.8本技术规范书为订货合同的附件,与合同正文具有同等效力。
1.9 招标文件、投标文件、澄清文件都是技术协议的有效文件,有不一致之处以买方解释为准。
2.设计条件与环境条件2.1 系统概况2.1.1 锅炉技术参数锅炉型式超超临界直流锅炉制粉系统正压直吹式冷一次风机制粉最大连续蒸发量2038 t/h最大耗煤量设计煤种:249.4 t/h校核煤种:282.6 t/h2.1.2 空气予热器型式三分仓容克式2.1.3 其它除渣方式机械除渣除灰方式气力除灰引风机型式静叶可调轴流式2.2 燃煤性质设计煤种:神府烟煤校核煤种:晋北烟煤2.2.1 煤质分析2.3 飞灰性质2.3.1 飞灰比电阻2.3.2 测试方法:梳齿法2.3.3 煤种飞灰比电阻:2.3.4 飞灰密度及安息角2.4 烟气其他性质(锅炉MCR工况)2.4.1 除尘器入口烟气酸露点温度89.1℃(校核煤种90.6℃) 2.4.2 除尘器入口烟气中水蒸汽体积百分比8.4%(校核煤种8.1%) 2.4.3 厂址气象和地理条件3.设备规范3.1 设备名称:静电除尘器3.2 型式:干式、卧式、板式3.3 设计要求每台炉所配台数:2台,本技术规范书范围为两台机组所配置的4台静电除尘器3.4 每台除尘器入口烟气量(暂定):455.4m3/s(449.8 m3/s)(考虑10%和温度的裕量)除尘器入口过剩空气系数(暂定) 1.251(1.251)3.5 除尘器入口烟气温度:125℃(124℃)(BMCR工况)3.6 除尘器入口含尘量:12.513g/Nm3(29.684g/Nm3)3.7 保证效率:≥ 99.7%(同时保证除尘器出口不大于50mg/Nm3)。
电除尘器技术介绍

电除尘器技术介绍概述电除尘器是一种高效节能的烟气净化设备,具有收尘效率高、处理烟气量大、使用寿命长、维修费用低等特点。
20世纪初电除尘器首先应用在冶金和水泥行业,并逐渐应用到钢铁、化工、造纸、电力等领域。
我国的能源结构以煤为主,约占能源总量的75%,因此燃煤电厂是目前应用电除尘器最多的工业部门。
电除尘器分类电除尘器有多种分类方法,根据电除尘器的结构和气体流动方式等特点,可作如下分类。
一、按集尘电极的型式分类1、管式电除尘器结构最简单的管式电除尘器为单管电除尘器。
这种管式电除尘器的集尘极为ф150~300的圆形金属管,管长为3~5m,放电极极线 (电晕线)用重锤悬吊在集尘极圆管中心。
含尘气体由除尘器下部进入,净化后的气体由顶部排出。
管式电除尘器的电场强度高且变化均匀,但清灰较困难。
多用于净化含尘气量较小或含雾滴的气体。
在工业上,为了净化气量较大含尘气体,常采用呈六角形蜂窝状或多圈同心圆管状排列的多管管式电除尘器。
多管式电除尘器的电晕线分别悬吊在每根单管的中心。
2、板式电除尘器板式电除尘器是由多块一定形状的钢板组合成集尘极。
在两平行集尘极间均布放电极 (电晕线)。
两平行集尘极极板间距一般为200~400mm,极板高度为2~15m,极板总长可根据要求的除尘效率高低来确定。
板式电除尘器的电场强度变化不均匀,清灰方便,制作安装较容易,可以根据工艺要求和净化程度设计成大小不同规格的电除尘器。
二、按含尘气流流动方式分类1、立式电除尘器立式电除尘器能使含尘气流在自下而上流动过程中完成净化过程。
它具有捕集效率高、占地面积小等优点。
一般来讲,管式电除尘器为立式电除尘器。
2、卧式电除尘器卧式电除尘器含尘气流净化过程是在气流水平运动过程中完成的。
卧式电除尘器可设计成若干个电场供电,容易实现对不同粒径粉尘的分离,有利于提高总除尘效率;在处理烟气量较大时,比较容易保证气流沿电场断面均匀分布。
此外,安装高度比立式电除尘器低,操作和维修比较方便,但占地面积比较大。

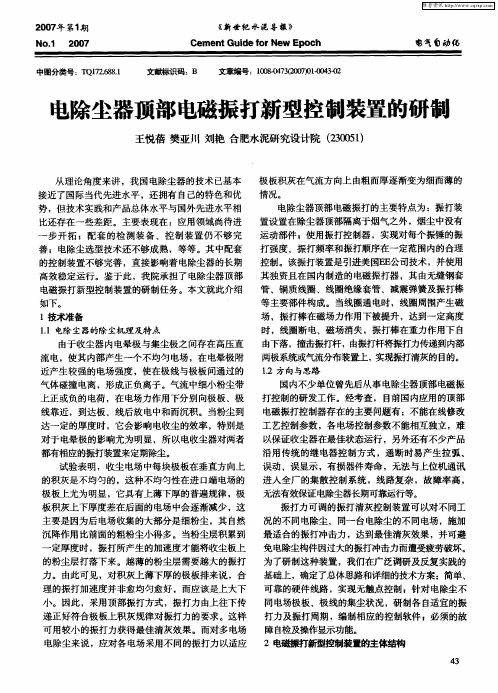

电除尘器顶部电磁振打新型控制装置的研制

电磁振打控制器存在的主要问题有:不能在线修改 达一定的厚度时,它会影响 电收尘的效率 ,特别是 工艺控制参数 ,各 电场控制参数不能相互独立 ,难 对于电晕极的影响尤为明显 ,所以电收尘器对两者 以保证收尘器在最佳状态运行 ,另外还有不少产品 都有相 应的振打装置来定期除尘。 沿用传统 的继电器控制方式 ,通断时易产生拉弧 、 试 验表 明 ,收尘 电场 中每 块极 板在 垂直 方 向上 误动 、误显示,有损器件寿命 ,无法与上位机通讯
一ห้องสมุดไป่ตู้
定厚 度 时 ,振 打所 产生 的加速 度才 能将收 尘板上
的粉 尘层 打落 下来 。越薄 的粉尘 层需 要越大 的 振打
最适合的振打冲击力,达到最佳清灰效果 ,并可避 免 电除尘构件因过大的振打冲击力而遭受疲劳破坏。 为了研制这种装置 ,我们在广泛调研及反复实践的
力。由此可见 ,对积灰上薄下厚 的极板排来说 ,合 基础上 ,确 定 了总体 思路 和详细 的技术 方案 :简单 、 理 的振 打加速 度并 非愈 均匀愈 好 ,而应该 是上 大下 可靠的硬件线路 ,实现无触点控制;针对电除尘不 小 。因此,采用顶部振打方式,振打力 由上往下传 递正好符合极板上积灰规律对振打力的要求。这样 可用 较小 的振打 力获得 最佳 清灰 效果 。而对 多 电场 电除尘来说 ,应 对各 电场 采用不 同的振打力 以适 应
步 开 拓 ;配 套 的 检 测 装 备 、控 制 装 置仍 不 够 完
善;电除尘选型技术还不够成熟,等等 。其 中配套 的控制装置不够完善 ,直接影响着 电除尘器 的长期 高 效稳定 运行 。鉴 于此 ,我 院承担 了 电除尘器顶 部 电磁振打新型控制装置的研制任务 。本文就此介绍 管 、铜质线圈、线圈绝缘套管 、减震弹簧及振打棒 等主要 部件 构成 。 当线圈通 电时 ,线 圈周围产 生磁 如下。 场,振打棒在磁场力作用下被提升 ,达到一定高度 1技术准 备 时 ,线圈断电、磁场消失 ,振打棒在重力作用下 自 部 由于收尘器内电晕极与集尘极之间存在高压直 由下落,撞击振打杆,由振打杆将振打力传递到 内 流 电,使 其 内部产 生一 个不 均匀 电场 ,在 电晕 极 附 两极系统或气流分布装置上, 实现振打清灰的目的。 _ 2方向与思路 近产生较强的电场强度 ,使在极线与极板间通过的 1 国 内不少单 位 曾先后 从事 电除尘 器顶部 电磁 振 气体碰撞电离 ,形成正负离子。气流中细小粉尘带 打控制的研发工作。经考查 ,目 前国内应用的顶部 上正或负的电荷 ,在 电场力作用下分别向极板、极
湿式电除尘器技术规范

湿式电除尘器技术规范一、总则本协议书适用于潍坊恒联浆纸有限公司3、4#锅炉石灰石石膏法脱硫塔后配套湿式电除尘器工程,它提出了湿式电除尘器的本体及其电气设备、辅助设备的功能设计、结构、性能、安装和试验等方面的技术规范。
在本协议书中提出了技术的说明,并未规定所有的技术要求和适用的标准,卖方提供一套满足规范书和所列标准要求的高质量产品及其相应服务。
对国家有关安全、环保等强制性标准,满足相应要求。
卖方执行本协议书所列标准。
有不一致时,按较高标准执行。
设备采用的专利涉及到的全部费用均已包含在设备报价中,卖方保证买方不承担有关设备专利的一切责任。
卖方提供高质量的设备。
这些设备是成熟可靠、技术先进的产品,且制造厂已有相同容量机组合同设备制造、运行的成功经验。
合同签订之后,买方有权提出因规范标准和规程发生变化而产生的一些补充要求。
卖方保证提供的产品符合安全、健康、环保标准的要求。
卖方对成套设备(含辅助系统与设备)负有全部技术及质量责任,包括分包(或采购)的设备和零部件。
若本技术规范各附件前后有不一致的地方,以有利于设备安全运行、工程质量为原则,由买方确认。
工程联系文件、技术资料、图纸、计算、仪表刻度和文件中的计量单位均采用法定计量单位。
卖方提供给买方的所有技术文件、资料和图纸(包括国外的技术文件、资料和图纸)均用中文编写。
如用其他语言,买方将拒绝接受。
二、工程概况潍坊恒联纸浆有限公司3、4#(2×75t/h)锅炉分别采用电袋除尘器和三电场电除尘器,烟气由除尘器进入引风机后汇总进入一台石灰石石膏法脱硫塔,由于炉外湿法脱硫自身的特点,造成烟气中携带部分水分、气溶胶、脱硫浆液、盐分等物质,致使烟尘排放浓度超标。
在不改变原有设备的情况下,在脱硫塔后引风机前新增一台湿式静电除尘器。
湿式电除尘器作为烟气处理的最终精处理装置,使得出口粉尘排放浓度在20mg/Nm3以下,同时湿式电除尘器也可以作为脱除湿法脱硫塔后逃逸的酸水雾的电除雾器。
电除尘器两种振打方式的比较

通过气流分布板以后,极板上、下结灰基本均匀,下部粉尘颗粒略粗,侧部振打下部加速度略大,粉尘即使下部击碎,由于颗粒较粗,二次飞扬也较小,且下部极板积灰成块状下落,整个清灰过程二次过程飞扬较小。
上部粉尘略细,振打力量又最大,因此容易产生下部粉尘没有脱落,上部粉尘已经打碎,并飞扬。同时由于振打点少,因此每一振打点控制的极板、极线较多,振打后局部区域的ห้องสมุดไป่ตู้扬就较大。
4.由于每排设有振打点,振打后力的传递方式又较好,因此,只要有较小的撞击力就能达到有效的清灰。
4.振打点设在三排之间的中点,边上两排振打力要通过交叉传递。且本身上、下传递方式又较差,因此必须要具备较大的撞击力才能达到极板整体要求。
5.撞击头由于受力较小,因此变形也较小,且HY型结构振打锤可以转动,每次振打接触点可以改变,保证长期振打过程中振打锤不变形,因此可以长时间保证具有足够的振打力
板卧式电除尘器的主要技术是按振打式不同进行区分的,主要有三种:德国鲁奇技术(如平顶山、西矿)、美国EE技术(如安徽意义、福建龙津)、瑞典菲达技术(如浙江菲达)
2.5两种振打方式的比较
侧向旋转锤振打
顶部电磁锤振打
阳极振打
1.每排极板设一个振打点
1.一般为三排极板设一个振打点
2.极板采用上部固定,下部自由,振打点设在下部自由端。
3.一排阴极框架只有4个支承瓷套,一根瓷轴就能达到绝缘要求。
3.一个阴极框架有4个支承瓷套,4个以上瓷轴才能达到绝缘要求。
4.撞击头由于受力较小,因此变形也较小,且HY型结构振打锤可以转动,每次振打接触点可以改变,防止长期振打过程中振打变形,因此可以长时间保证具有足够的振打力。
4.撞击头由于受力较大,因此变形也较大,且电磁振打撞击点固定不变,长时间振打过程中变形较大,振打力就容易衰减。
电除尘器技术规范书
1.总则1.1总说明本规范书适用于电厂工程配置的电气除尘器,包括本体及辅助设备的功能设计、构性、安装及试验等方面的技术要求.规范书提出的是最低限度的技术要求,并未对一切细节作出规定,也未充分引述有关标准和规范的条文,投标方应保证提供符合本规范及工业标准的优质产品。
1.2工程规模为1台75t/h循环流化床锅炉。
(1)环境条件设备安装地点:电厂地平海拔高度: 171.5m地震烈度: 6 度平均气压: 99.1 Kpa年平均气温: 19.4 ℃极端最高气温: 40.5 ℃极端最低气温: -7.6 ℃平均风速: 1--2 m/s平均相对湿度: 80 %相对湿度: 73--85 %年平均降水量: 1569.87 mm年降最大水量: 2337.2 mm处降最小水量: 1042.9 mm年平均蒸发量: 1442.3 mm年最大蒸发量: 1680.4 mm年最小蒸发量: 1043.5 mm最大风速: 0.4kNm/s土壤承载力: 143.6kPa/m2常年主导风为 NNE NNW风。
(2)设计煤种参考性灰分析(3)电除尘器设计条件锅炉形式:方形水冷循环流化锅炉额定蒸发量:75t/h锅炉效率:87%电除尘器进口烟气温度:140℃(最高时200℃)设计煤质灰份资料2、主要技术规范设备名称:静电除尘器形式:单室三电场每台锅炉配电除尘器台数:1台有效截面积:>70m2电除尘器保证效率:≥99.5%电除尘器入口断面烟气分布均匀。
电除尘器本体阻力:≤300Pa电场数:三电场总长度≤18m本体漏风率:<3%引风机最大负压:5500Pa年运行小时数:8000h出灰方式:干式机械出灰,汽车外运。
出灰机械设备:由厂家设计配套提供。
除尘器采用微机控制。
3、电除尘器结构要求每台电气除尘器的烟气进口数:1个每台电气除尘器的烟气出口数:1 个每台电气除尘器的灰斗数量: 3个(或由制造厂家确定)灰斗下法兰距主厂房零米距离:由制造厂家确定电气除尘器的进出口法兰距离:由制造厂家按规范确定电气除尘器的灰斗出口尺寸:由制造厂家确定,确保正常下灰。
静电除尘电气安装、调试
8 8・
科 技 论 坛
静 电除尘 电气 安装 、 调试
王 忠 良
( 中煤 兴安 能源化工有限公 司, 内蒙厂对环保要 求的越来越高 , 静 电除 尘器 以其除 尘效率 高、 耗 能少的独特优 势, 在除 尘领域的应用越来越广泛。通 过 多年在静 电除 尘器领域安装 、 调试 中的工作经验 , 对其工作 原理、 设备 结构有 着深入 的了解 , 现就其工作 中的实际问题进 行探 讨 , 总结 了自己的一些看法和 意见 , 供 大家参 考。 关键词 : 电除 尘 ; 电气; 调试 ; 安 装 概述 : 静电除尘器的工作屠羽 是利用高压电场使烟气发生电离 , 气流 中的粉尘荷电在电场作甩下与气流分离。 静电除尘器—般有四个电场, 沿 着烟气方向平行布置, 电场外部是钢板外壳 , 电场内有阴极线和阳极板 , 阴极线是芒刺型电晕线 , 阳极板接地 , 电除尘器顶部布置升压变压器, 阴 极和阳极的支撑结构处设振打装置 , 电气部分的安装、 调试工作范围主要 有低压配电室设备、 电缆、 桥架、 变压器及隔离柜等 , 现就工作的几点体会 总结如下: 1 配 电室设备的安装 置。请注意安全放电距离。 根据生产要求需要, 每个工程电除尘器配电室设备的规模不同, 一般 ( 2 ) 将高压控制柜送电, 当控制器与 E 位机建立通讯连接以后, 确认高 有干式变、 低压柜、 整流柜、 控制柜及母线侨等。 压柜门上的控制旋钮在“ 遥控” 位置 , 在上位机 匕 将对应电场的充电比参 刷油漆, 一般底漆要刷防锈漆 , 面漆用 数设置到 1 : 1 , 将导通角参数设置到 2 0 %。 黑色调和漆 , 根据 隋况不同也有采用镀锌型钢的, 基础型钢安装过程中, ( 3 ) 因为高压隔离开关为接地状态, 受到安全连锁开关的控制, 此时控 首先要根据室内土建橱 稿线为准 , 确定基础型钢标高, 标高高出地面 1 0 ~ 制器无法启动 , 需要在 E p c o n C T K调试软件的“ 设置 D I ” 界面上将 D 1 0 7 2 0 a r m, 高度偏差要控制在 3 mm以内, 室内二次接地网与基础连接 良好。 的高压连锁开关设置为相反状态( 常开或常闭) 。或者将连锁开关信号在 安装完成后, 对焊挠 要补刷油漆。 外接端子排 E 短接。 运至现场的盘 f = 巨 辟 j 专用液压车进行水平运输 ,移动时不允许使屏盘 ( 4 ) 启动高压柜, 此时二次电压将达到额定值, 一次电流及二次电流均 局部受力 , 找正后 , 初步固定, 盘面误差要控制在 3 mm以内, 连接盘间螺 无参数, 说明控制回路及整流变工作正常, 如果电压无法达到额定值 , 可 栓, 然后穿主母线及二次, J 、 訇线 , 最后进行点焊固定。 将导通角适当调高, 调整时请不要一次调的太大 , 如二次电压超过设定的 干式变的外壳尽量后安装, 以免安装过程中造成损坏 , 干式变压器的 基础及铁芯固定型钢要接地良好,基础安装过程中要预留干式变的接地 ( 5 ) 如果在空升时—次电流出现谤 r 可 司 题或者本体 引点。干式变与盘柜连接过程中, 由于安装或厂家原因, 经常会出现干式 未脱离开。或者是整流变高压整流硅堆有击穿引起。 变的母线与低压盘柜母线对不上 , 因此 , 为避免此类事件发生 , 在签订合 ( 6 详 唇停 止高压柜, 关闭主回路, 使控制器参数阪复到原来设 同时 , 应界定好双方的供货范围 , 并及时开展技术协调会议 , 明确接 口母 置值。 线的制作厂家及售后服务等。 ( 7 ) 将高压隔离开关恢复到正常状态。 主母线之间的接触面涂抹电力复合脂,母线与引下线的搭接面钻孔 4 2 带 电场空升试 验 数量姐少于规范规定, 应补钻孔 , 小母线校直后方可安装 , 螺栓紧固时应 ( 1 ) 确保高压隔离开关在运行位置。 采用力矩扳 手 , ( 2 ) 将高压控 制柜- 送 电, 当控制器与 匕 位柳建立通讯连接以后, 确认高 力矩扳手的紧固值符合表 1 中数值。 压柜门上的控制旋钮在“ 遥控” 位置 , 在上位机上将对应电场的充电比参 开关柜的断路器, 应检查其操作机构是否完好 , 动作是否灵活可靠 , : 1 , 导通角参数保持在 7 0 %。 查看整流变额定参数, 将一次电流 触头接触是否良好可靠 ,安装单位要在运行前对盘柜内的所有螺栓及接 数设置到 1 设置为整 流变额定 电流 。二 次电流及二次 脉冲电流 设置为整流 变额定 参 线端子紧固—遍 , 以免有松 眭 菱 角 坏 良现象发生。 电除尘升压变压器的整流柜—般由厂家提供,而配电室的低压柜由 数即可 。 ( 3 ) 启动高 压柜 , 此时 一次电压 、 一次 电流 、 二 次电压 、 二次 电流均缓 慢 低压盘柜厂家供货,这样它们之间自 桥在制作上和合同签订上界限 上升 , 如本体 隋况良好不出现放电拉弧现象, 参数可上升到设定参数 , 说 划分也易出现漏洞, 而目 母线电流较大, 对设计及供货要求也较高。这就 明该电场的电除尘 备工作正常。 要做到母线桥的供货界限清楚, 质量要求明确 , 土建的预埋件在设计时考 ( 4 ) 如未达到设定参数, 出现电压、 电流指针表摆动、 放电拉弧情况, 说 虑进去 , 蜀线桥的固定要牢 固司靠 。 明 钵 内存在极板变形 、 脱落 、 积灰 、 短路等隋况 , 请排除问题 续 恸试 2电缆 线路 验。 由于除尘器本体为钢结构 , 桥架及电缆管施工较为方便, 支架生根容 注: 如果做实验刊 电比没置不是 1 : 1 , 将出现参数较低无 易, 施工过程中, 电缆桥架走向及大小要根据实际情况进行调整; 温度管 法达到额≥ 罐 的现象。 座安装时考虑保温层厚度, 选择检修猾试方便的位置安装。 4 3电场短路试验 3电缆 及接 线 电场短路试验是 0 试控制器能否在电场短路或出现电弧『 青 况下进行 电缆做头时附件安装要规范, 接线端子应力较小为宜, 相色标志齐全 保护, 可分常态短路和动态短路。 常态短路是在控制器上电之前电场就已 清晰, 电缆绝缘实验合格; 二次接线要f 故 到准确、 连接可靠 , 线号标志齐全 经处于短路状态; 动态短路是在正常工作过程中电场突然短路。当电场持 清晰, 电缆牌准确整齐, 电缆绝缘符合要求。 续短璐 , 二次电压低于二次电压f 氐 跳闸设置值约 2 0 秒时间, 控制器跳闸, 4高压试验 同时出现二次电压过 氐 跳闸报警 。 高压试验可以检查分析控制柜、 整流变、 一次回路信号 、 二次回路信 因为出现电场短路后二次电流会立即升高很多,这时控制器会控制 号输 入 是否正常。电场本体内部是否有异常现象。 可控硅使电流维持在二次电流极限附近,这时导通角输出会因为电流的 4 l带整流变空升试验 增大而减 ! ≯ , 一直到—个f 艮 / J 、 的水平, 所以不必担心因为短路时间太长而 ( 1 ) 将高压隔离开关的本体打至接地位置 , 整流变输出端打至悬空位 导致损坏设备。但短路试验也要注意安全, 可适当的采取—些保护措施。
EPIC3中文说明书
第一章简介1.1. EPIC-Ⅲ系统EPIC-Ⅲ(静电除尘器集成控制器)系统是ALSTOM电力公司第三代以微处理器为基础的电除尘器控制系统,其以太网版本包含了一个以太网连接,同时还包含一个带Web浏览器的Web服务器,你可以随意选取一台PC机作为Web服务器。
新型的EPIC-Ⅲ控制器可以作为一个独立单元进行操作,一个EPIC-Ⅲ控制器可以控制一台电除尘器的一个供电分区,因此通过以太网交换机连接在一起的多个EPIC-Ⅲ控制器则可以控制多个电除尘供电分区。
每个EPIC-Ⅲ内部的主控功能可以简化系统操作,另外还可在PC机上安装一个PC-MTU软件,用来监控整套设备(MTU=终端监控单元)。
图1 EPIC-Ⅲ系统以太网结构图FD_Ctrl彩色图形软件包,带有软件通信协议的主机网关可作为一个可选组件使用,见图2。
图2 装有可选FD_Ctrl软件的EPIC-Ⅲ系统1.2. EPIC-Ⅲ控制器EPIC-Ⅲ是一个以微处理器为基础的控制单元,它可以调节和控制电除尘器的输入电源,当气体温度、粉尘成分、气体流向等发生较大变动时,它可以使火花率维持在一个合适的值,它还可以调节整流器,当火花改变时调整输入电除尘的电流。
整个操作过程可以由Web浏览器、PC-MTU、FD_Ctrl或主机监控。
报警――当运行的工况超出了设定范围,EPIC-Ⅲ会产生警告报警或跳闸报警,报警信息会显示在Web服务器上,并由Web浏览器监控和复位。
如果使用PC-MTU软件,报警状态也会在其上显示,另外FD_Ctrl也可以显示报警信息。
模式――可以预设六种运行模式,每个EPIC-Ⅲ的运行模式可以从中选定。
ESP主控功能――EPIC-Ⅲ含有一个ESP主控功能,也就是说一个被设定为ESP主控单元的EPIC-Ⅲ可以控制以太网系统中所有的EPIC-Ⅲ(可设定范围),从而使ESP的总体性能更佳。
EPOQ ――带EPOQ算法运行时,可对电除尘器加以优化,使其在不同的负荷条件下达到最佳的收尘效率。
影响电除尘器运行参数,效率的主要原因及对策
影响电除尘器运行参数,效率的主要原因及对策摘要:本文通过对影响电除尘运行参数的常见原因分析并结合电除尘运行参数的实际状况和常见故障探讨,找出当前影响电除尘运行参数的主要原因,提出技术改进措施以使电除尘运行参数最佳、除尘效率达到最佳。
关键词:参数原因分析措施。
1.概述:电除尘器一般是利用直流负高压使气体电离、产生电晕放电,进而使粉尘荷电,并在强电场力的作用下,将粉尘从气体中分离出来的除尘装置,其特点是除尘效率高,普遍在99%以上,设计效率最高可达99.99%,阻力损失小,风机的耗电量少,处理烟气量大,对烟气浓度的适应性较好,运行费用低。
但其一次性投入与钢材消耗量大,占地面积大,对制造、安装和操作水平要求较高。
2. 影响运行参数的原因分析:2.1反电晕对运行参数的影响:所谓反电晕就是指沉积在收尘极表面上的高比电阻粉尘层所产生的局部放电现象。
反电晕对电流—电压特性最明显的影响是:1). 降低火花放电电压,使二次电压降低;2).形成稳定的反电晕陷口而发生电流的突变或非连续性,使运行参数及为不稳3).最大电晕电流大为增加,在即将发生火花放电时,二次电流为正常电流值的好几倍。
2.2电晕线肥大和阳极板粉尘堆积对运行参数的影响:电晕线越细,产生的电晕越强烈,但因在电晕极周围的离子区有少量的粉尘粒子获得正电荷,便向负极性的电晕极运动并沉积在电晕线上,若粉尘的粘附性很强,不容易振打下来,于是电晕线的粉尘越集越多,即电晕线变粗,大大地降低电晕放电效果,这就是电晕线肥大;粘附性很强的粉尘有时还会在阳极板上堆积起来。
以上两种情况都会使运行参数明显降低。
其产生的原因主要有以下几方面:1)除尘器低负荷或停止运行时电除尘的温度低与露点,水或硫酸凝结在尘粒之间及尘粒与电极之间,使其表面溶解,当除尘器再次运行时,溶解的物质凝固或结晶,产生大的附着力。
2)由于粉尘的性质而粘附,探索使用合适的煤种加以解决。
3)部分极板、极丝腐蚀严重,吸附在表面上的粉尘振打不易清除,虽然利用停炉机会更换部分阴极丝,但腐蚀的阳极板需等到大修才可更换。
