蜂鸣器buzzer及其原理
蜂鸣器buzzer及其原理（一）蜂鸣器buzzer的介绍1．蜂鸣器buzzer的作用蜂鸣器是一种一体化结构的电子讯响器，采用直流电压供电，广泛应用于计算机、打印机、复印机、报警器、电子玩具、汽车电子设备、电话机、定时器等电子产品中作发声器件。
2．蜂鸣器buzzer的分类蜂鸣器buzzer主要分为压电式蜂鸣器(piezoelectric buzzer)和电磁式蜂鸣器(magnetic transducer)两种类型。
3．蜂鸣器buzzer的电路图形符号蜂鸣器buzzer在电路中用字母“H”或“HA”旧标准用“FM”、“LB”、“JD”等）表示。
（二）蜂鸣器buzzer的结构原理1．压电式蜂鸣器(piezoelectric buzzer)压电式蜂鸣器主要由（多谐振荡器、压电蜂鸣片、阻抗匹配器及共鸣箱、外壳等）组成。
有的压电式蜂鸣器外壳上还装有发光二极管。
多谐振荡器由晶体管或集成电路构成。
当接通电源后（1.5~15V直流工作电压）,多谐振荡器起振,输出1.5~2.5kHZ的音频信号，阻抗匹配器推动压电蜂鸣片发声。
压电蜂鸣片由锆钛酸铅或铌镁酸铅压电陶瓷材料制成。
在陶瓷片的两面镀上银电极，经极化和老化处理后，再与黄铜片或不锈钢片粘在一起。
图1 图2 电磁式蜂鸣器内部构成： 1. 防水贴纸2. 线轴3. 线圈4. 磁铁5. 底座6. 引脚7. 外壳8. 铁芯9. 封胶10. 小铁片11. 振动膜12. 电路板2．电磁式蜂鸣器(magnetic transducer) 电磁式蜂鸣器由振荡器、电磁线圈、磁铁、振动膜片及外壳等组成。
接通电源后，振荡器产生的音频信号电流通过电磁线圈，使电磁线圈产生磁场。
振动膜片在电磁线圈和磁铁的相互作用下，周期性地振动发声。
（三）蜂鸣器buzzer发声原理是电流通过电磁线圈，使电磁线圈产生磁场来驱动振动膜发声的。
蜂鸣器原理
蜂鸣器原理蜂鸣器是一种常见的声音发生器，它广泛应用于各种电子设备中，如手机、电脑、家电等。
它的主要作用是发出一种持续的蜂鸣声，用于提醒用户或者传达信息。
那么，蜂鸣器的原理是什么呢？接下来，我们将深入探讨蜂鸣器的原理。
蜂鸣器的原理其实很简单，它利用了电磁感应的原理。
蜂鸣器内部通常包含一个线圈和一个振膜。
当电流通过线圈时，会在周围产生一个磁场，这个磁场会使振膜产生振动，从而产生声音。
具体来说，当电流通过线圈时，线圈会成为一个电磁铁，产生磁场。
这个磁场会吸引或者排斥振膜，使振膜产生振动。
这种振动会导致空气的振动，最终产生声音。
通过控制电流的大小和频率，可以控制振膜的振动频率，从而产生不同的音调和音量的声音。
蜂鸣器通常分为有源蜂鸣器和无源蜂鸣器两种类型。
有源蜂鸣器需要外部电路驱动，它本身不包含振荡器，需要外部提供振荡信号。
而无源蜂鸣器则内部集成了振荡器，只需要外部提供电源即可发出声音。
在实际应用中，蜂鸣器通常会与其他电路配合使用，比如与微处理器、传感器等连接，根据需要发出不同的声音。
蜂鸣器可以用于警报、提醒、报警等场合，也可以用于模拟乐器中，产生音乐。
除了电磁感应原理外，蜂鸣器还可以利用压电效应或者压电陶瓷来产生声音。
压电蜂鸣器是利用压电陶瓷的压电效应产生声音的，当施加电压时，压电陶瓷会发生形变，产生声音。
这种蜂鸣器具有体积小、功耗低的特点，广泛应用于手持设备中。
总的来说，蜂鸣器是一种利用电磁感应或者压电效应产生声音的设备，它在现代电子产品中有着广泛的应用。
通过对蜂鸣器原理的深入了解，我们可以更好地应用它，也可以在需要时进行维护和故障排查。
希望本文对您有所帮助，谢谢阅读！。
蜂鸣器工作原理
蜂鸣器工作原理蜂鸣器是一种常见的声响器件，广泛应用于电子产品、家电、汽车等领域。
它通过振动发出特定频率的声音，起到提醒、警报或指示的作用。
那么，蜂鸣器是如何工作的呢？接下来我们将从蜂鸣器的结构和工作原理两个方面来进行介绍。
首先，我们来看一下蜂鸣器的结构。
蜂鸣器通常由震荡片、震荡片座、震荡腔、振膜、外壳等部分组成。
其中，震荡片是蜂鸣器的核心部件，它是一块能够振动的金属片，安装在震荡片座上。
震荡腔则是震荡片的振动腔室，振膜则连接在震荡片上，起到传递震动的作用。
外壳则是用来保护蜂鸣器内部结构的壳体。
蜂鸣器的结构相对简单，但各个部件协同工作，完成声音的发出。
接着，我们来了解一下蜂鸣器的工作原理。
当电压施加在蜂鸣器上时，电流会通过震荡片，使得震荡片产生振动。
这种振动会传递到振膜上，振膜进而使得空气产生振动，从而产生声音。
蜂鸣器的声音频率取决于震荡片的振动频率，而振动频率则受到电压频率的控制。
因此，改变电压的频率和幅度，就可以改变蜂鸣器发出的声音的频率和音量。
蜂鸣器的工作原理可以简单概括为电能转换为机械能，再转换为声能。
通过电流的通入，激励震荡片振动，进而带动振膜产生声音。
在实际应用中，蜂鸣器的工作频率一般在2kHz到5kHz之间，声音清晰响亮，适合作为警报或提醒的声音源。
总的来说，蜂鸣器作为一种简单而有效的声响器件，其工作原理清晰明了。
通过电能转换为声能的过程，实现了声音的发出。
在现代生活中，蜂鸣器的应用非常广泛，无论是在家电产品、汽车电子、还是工业控制领域，都有着重要的作用。
希望通过本文的介绍，能让大家对蜂鸣器的工作原理有一个更加清晰的认识。
AL310 系列声光电子蜂鸣器 说明书
传真：+86 021-39126868 分机 808/818
网址：
E-mail：sales@
地址：上海嘉定区蕰北路 1755 号 9 号楼
邮编：201802
南华机电版权所有，如无南华书面授权，任何部分不得以任何形式复制或传播
3/3
AL310 系列声光电子蜂鸣器 说明书
应用领域
AL310 -C1-V10
适用于各种起重机械设备、建筑机械设备、路面机械设备、港口机械设备等各种中、大型机械设备运行提 示或状态辅助报警；也可应用于矿山、冶金、化工、海工及船舶等成套设备作状态和安全报警提示。 主要功能及特点 • • • 外壳使用铝合金压力铸造而成，结构美观新颖，重量轻，耐腐蚀性好。 密封性能良好，具有很好的防水防尘功能。 光示警信号采用进口超亮 LED 为发光源，与频闪模式相结合具有警示效果好、抗震性强、寿命长等特 采用壁挂式或平面式两种安装方式，满足现场多种安装要求，抗振性能较好。 工业级数字芯片管理及音频调制，具有超强的稳定性和抗电磁干扰性能。 本产品模式一：可采用线束远程切换音调，最多可切换 5 种音调对应其工作状态； 模式二：可采用内部拨码开关进行音调选定（16 种）。 主要技术参数 工作电压 AC220±10% / DC24V±20% （特殊电压可定制） 模式一 A/B/E/D/电笛（可选）远程切换 模式二 16 种音调（见音调表）拨码开关 红（壳体）+黑（扬声器） 额定功率 20W
1/1
AL310 系列声光电子蜂鸣器 说明书
安装尺寸图（单位：mm）
AL310 -C1-V10
114 128
120
86
196
192.5
产品主要零部件构成简介
音调对照表 音调编码 对应音调 A调 B调 E调 D调 Y调 电笛 工程音 7短1长 音调编码 1000 1001 1010 1011 1100 1101 1110 1111 对应音调 门铃（叮当） 船舶火警 电话铃声 欧洲警报声 船用警报 空袭警报 雷达警报 迎宾音
蜂鸣器承认规范标准版

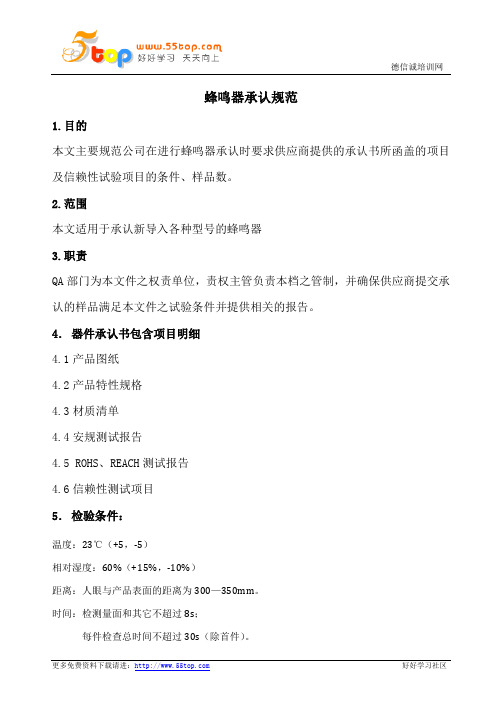

蜂鸣器承认规范1.目的本文主要规范公司在进行蜂鸣器承认时要求供应商提供的承认书所函盖的项目及信赖性试验项目的条件、样品数。
2.范围本文适用于承认新导入各种型号的蜂鸣器3.职责QA部门为本文件之权责单位，责权主管负责本档之管制，并确保供应商提交承认的样品满足本文件之试验条件并提供相关的报告。
4．器件承认书包含项目明细4.1产品图纸4.2产品特性规格4.3材质清单4.4安规测试报告4.5 ROHS、REACH测试报告4.6信赖性测试项目5．检验条件：温度：23℃（+5，-5）相对湿度：60%（+15%，-10%）距离：人眼与产品表面的距离为300—350mm。
时间：检测量面和其它不超过8s；每件检查总时间不超过30s（除首件）。
位置：检视面与桌面成45°；上下左右转动15°照明：100W冷白荧光灯，电池表面500-- 550mm（照度达500～550Lux）。
6．检验规范测试类别测试项目测试描述样品数量测试设备外观标识1.厂商LOGO标识清晰，传音孔封口标识贴内容清晰可见，标贴内容应与规格书一致（索引1）2.蜂鸣器极性标识符号应正确对应引脚5 目视检查引脚引脚有长短区分，无氧化,无变形环境模拟试验高温高湿存储试验将蜂鸣器放置在温度为95℃，湿度为95%RH 的环境下存储168小时，实验结束在常温下恢复2小时，外观应该物变形，爆裂，性能正常5高温高湿环境试验箱高低温冲击试验将蜂鸣器放置在-30℃环境下存储30分钟后转换至70℃环境下存储30分钟，再从70℃转换至-30℃环境下存储30分钟，重复以上动作120次，实验结束后，外观应该无变形，爆裂，性能正常5高低温冲击环境试验箱高温存储试验在高温85℃下环境温度下存储48H，实验结束在常温下恢复2小时，外观应该无变形，爆裂，性能正常5 高温环境试验箱低温存储试验在高温-20℃下环境温度下存储48H，实验结束在常温下恢复2小时，外观应该无变形，爆裂，性能正常5 低温环境试验箱盐雾试验35±2℃,5％的NaCl溶液(蒸馏水配制),气压:1kg/c㎡;喷雾量:1.5ml/80c㎡/2H;PH:6.5-7.2;连续放置24小时锈蚀面积小于2mm²,并且能够将锈擦除掉2 盐雾试验机动作寿命试验对蜂鸣器施加额定动作电压、动作电流持续工作10万次（动作2秒释放2秒）5 测试冶具CTQ电气性能参数测试输出蜂鸣声音值施加额定谐振频率、电压距离蜂鸣器10cm测试，输出蜂鸣声音值符合规格书要求20万用表、直流电源、声音强度计蜂鸣启动电压调节输入电源至蜂鸣器有声音输出，并记录数值20标称声音80dB工作电压调节输入电源至蜂鸣器声音输出达到80dB时工作电压符合规格书要求的最低工作电压5材质触点材质要求对蜂鸣器进行解剖，外过壳、隔膜、线圈材质进行定性分析，符合规格书要求1 EDX测试仪尺寸尺寸检查本体、引脚均需符合规格书标称尺寸及公差要求5 卡尺包装包装检查要求注明生产原厂名称、物料编码、物料名称规格型号、数量、出货日期、出货检验章、环保标示5 目视检查生产工艺可焊性用恒温烙铁360℃对引脚进行上锡5s，引脚95%面积覆盖上锡光亮3 恒温烙铁适应生产工艺要求适用于产线 1.双波峰焊接过炉防焊剂；2. 灌胶具备密封性5生产线波峰焊及设备整机装配及功能测试符合客户、整机设计要求开发工程师评估安规安规报备及测试符合客户、安规测试要求开发工程师评估环保环保测试符合ROHS、REACH标准要求 1 EDX测试仪索引：1.器件本体丝印识别图（示例：蜂鸣器标识贴内容含义）7 参考文献REMOVE SEAL AFTER WASHING：过炉、清洗后再撕除标贴，防止松香洗板水浸入正极标示制定本规范参考了下列文件中的一些信息，但没有直接引用里面的条文。
WDZ-10整流电源说明书

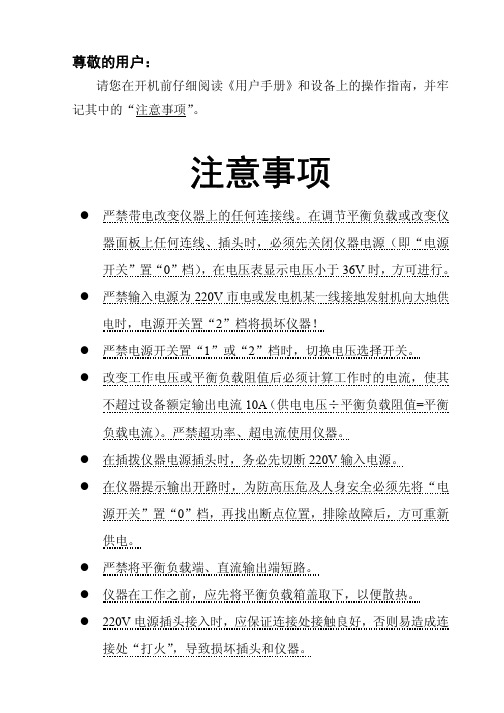

尊敬的用户：请您在开机前仔细阅读《用户手册》和设备上的操作指南，并牢记其中的“注意事项”。
注意事项严禁带电改变仪器上的任何连接线。
在调节平衡负载或改变仪器面板上任何连线、插头时，必须先关闭仪器电源（即“电源开关”置“0”档），在电压表显示电压小于36V时，方可进行。
严禁输入电源为220V市电或发电机某一线接地发射机向大地供电时，电源开关置“2”档将损坏仪器！严禁电源开关置“1”或“2”档时，切换电压选择开关。
改变工作电压或平衡负载阻值后必须计算工作时的电流，使其不超过设备额定输出电流10A（供电电压÷平衡负载阻值=平衡负载电流）。
严禁超功率、超电流使用仪器。
在插拨仪器电源插头时，务必先切断220V输入电源。
在仪器提示输出开路时，为防高压危及人身安全必须先将“电源开关”置“0”档，再找出断点位置，排除故障后，方可重新供电。
严禁将平衡负载端、直流输出端短路。
仪器在工作之前，应先将平衡负载箱盖取下，以便散热。
220V电源插头接入时，应保证连接处接触良好，否则易造成连接处“打火”，导致损坏插头和仪器。
目录一、设备主要功能及特点 (3)二、主要技术指标 (3)三、仪器前面板介绍 (4)四、仪器后面板介绍 (5)五、操作说明 (5)5.1 怎样配置平衡负载 (5)5.2开机前的准备工作 (6)5.3开机工作 (6)六、注意事项 (8)七、故障诊断 (8)八、设备保养 (10)九、设备成套性 (11)附：操作指南 (11)一、设备主要功能及特点分体化设计：由WDZ-10整流电源变压器和WDZ-10整流电源整流器（含平衡负载控制器）两部分组成。
数字显示输出电压、电流。
电压、电流具有上下限设置，过限自动报警功能。
蜂鸣器故障报警，同时发光二极管指示故障状态。
根据报警和闪光频率可判定故障原因。
超强保护功能：（1）220V输入电源欠压保护。
（2）输出电压过压保护。
（3）输出开路、过流保护（含平衡负载输出）。
蜂鸣器的介绍
蜂鸣器的介绍推荐一）蜂鸣器的介绍1．蜂鸣器的作用蜂鸣器是一种一体化结构的电子讯响器，采用直流电压供电，广泛应用于计算机、打印机、复印机、报警器、电子玩具、汽车电子设备、电话机、定时器等电子产品中作发声器件。
2．蜂鸣器的分类蜂鸣器主要分为压电式蜂鸣器和电磁式蜂鸣器两种类型。
3．蜂鸣器的电路图形符号蜂鸣器在电路中用字母“H”或“HA”（旧标准用“FM”、“LB”、“JD”等）表示。
（二）蜂鸣器的结构原理1．压电式蜂鸣器压电式蜂鸣器主要由多谐振荡器、压电蜂鸣片、阻抗匹配器及共鸣箱、外壳等组成。
有的压电式蜂鸣器外壳上还装有发光二极管。
多谐振荡器由晶体管或集成电路构成。
当接通电源后（1.5~15V直流工作电压）,多谐振荡器起振,输出1.5~2.5kHZ的音频信号，阻抗匹配器推动压电蜂鸣片发声。
压电蜂鸣片由锆钛酸铅或铌镁酸铅压电陶瓷材料制成。
在陶瓷片的两面镀上银电极，经极化和老化处理后，再与黄铜片或不锈钢片粘在一起。
2．电磁式蜂鸣器电磁式蜂鸣器由振荡器、电磁线圈、磁铁、振动膜片及外壳等组成。
接通电源后，振荡器产生的音频信号电流通过电磁线圈，使电磁线圈产生磁场。
振动膜片在电磁线圈和磁铁的相互作用下，周期性地振动发声。
一、常规电磁蜂鸣器产品是如何工作的？无源电磁蜂鸣器工作原理是：交流信号通过绕在支架上的线包在支架的芯柱上产生一交变的磁通，交变的磁通和磁环恒定磁通进行叠加，使钼片以给定的交流信号频率振动并配合共振腔发声。
产品的整个频率和声压的响应曲线与间隙值、钼片的固有振动频率（可粗略折射为小钼片的厚度）、外壳（亥姆霍兹共振声腔）频率、磁环的磁强漆包线的线径有直接关系。
二、常规电磁无源蜂鸣器产品由哪些材料组成？三、常规压电蜂鸣器产品是如何工作的？压电蜂鸣片是将高压极压化后的压电陶瓷片黏贴于振动金属片上。
当添加交流电压后,会因为压电效应,而生成机械变形伸展及收缩，利用此特性使金属片振动而发出声响1、周边支持方式-将蜂鸣片外径边缘固定于共振腔内，一般采无回授式蜂鸣片,而其蜂鸣片须与共振腔频率搭配,才会有较高的音压输出,并由外部振荡电路生成推动信号,使蜂鸣器发出声音.节点支持方式-将蜂鸣片固定于约与陶瓷片直径同尺寸的环形结构内。
(完整版)蜂鸣器工作原理介绍及并联电阻原理
蜂鸣器工作原理介绍及并联电阻原理目前市场上广泛使用的蜂鸣器有电磁式与压电式，我司使用的蜂鸣器以压电式为主。
压电式蜂鸣器主要由多谐振荡器，压电蜂鸣片（以压电陶瓷为主，如下图所示），阻抗匹配器及共鸣箱，外壳等组成。
其主要原理是以压电陶瓷的压电效应，来带动金属片的震动而发声。
压电蜂鸣片压电陶瓷其实是一能够将机械能和电能互相转换的功能陶瓷材料。
所谓压电效应是指某些介质在受到机械压力时，哪怕这种压力微小得像声波振动那样小，都会产生压缩或伸长等形状变化，引起介质表面带电，便会产生电位差，这是正压电效应。
反之，施加激励电场或电压，介质将产生机械变形，产生机械应力，称逆压电效应。
如果压力是一种高频震动，则产生的就是高频电流。
而高频电信号加在压电陶瓷上时，则产生高频声信号（机械震动），这就是我们平常所说的超声波信号。
也就是说，压电陶瓷具有机械能与电能之间的转换和逆转换的功能。
压电式蜂鸣器就是运用其将电能转换问机械能的逆压电效应。
压电蜂鸣器的主要应用电路如下图所示，R为阻抗匹配电阻。
当脉冲信号为高电平时，通过三级管导通，则在蜂鸣器两端形成一个VDC的电压，使压电陶瓷产生形变。
当脉冲信号为低电平时，通过三极管关断。
此时压电陶瓷形变复原，则在其两端产生一个由机械能转换为电能的电压，此时的电压需要通过阻抗匹配电阻进行释放，从而可使蜂鸣器产生一个稳定频率的声音信号。
如下图所示，幅值与VDC相等，频率与芯片控制端口频率相等。
蜂鸣器端口信号主控芯片端口信号R=1K时蜂鸣器两端信号蜂鸣器两端，以及当R=1K时，其等效电容的放电时间为46us蜂鸣器两端，以及当R=100Ω时，其等效电容的放电时间为6.8us蜂鸣器两端，以及当R=10K时，其等效电容不能完全放电完成定的电压，大小与VDC相等，具体如下图所示：而阻抗匹配器阻值的选取，推荐值为R=VDC*100Ω，我司蜂鸣器两端的电压为10V~12V,因此选取阻值为R=10*100Ω=1000Ω=1KΩ.现就目前我司使用的一款PA-2220B03为例进行说明：其内部等效电路如下图所示：1.SPECIFICATIONS (规格)Part No. PA-2220B03Item (项目) Specifications [规格] Conditions[条件] Operating voltage (Vp-p)工作电压1~25Vp-pMin Sound Pressure Level 最小输出声压min 85dBAt 2000Hz/9Vp-p SquareWave/10cmResonant Frequency (Hz)额定频率2.0±0.3kHz Operating Temperature (℃)工作温度-20~+70 Storage Temperature (℃)储存温度-30~+80Case Material/Color 外壳材料及颜色PPO/Black (聚苯醚，黑色) 阻燃等级：V0Weight (g)重量2.5g2.DIMENSIONS (尺寸)Unit: mm 未注公差:±0.53.FREQUENCY AND VOLTAGE RESPONSE (频率曲线图)蜂鸣器声级与驱动电压的关系，接近线性关系：4.TEST METHOD(测试方法)SOUND PRESSURE LEVEL,CONSUMPTION(声压测试线路图)TEST CIRCUIT (测试电路)5.RELIABILITY TEST (可靠性试验项目)6.以上面测试电路为例，通过计算可知匹配电阻的取值范围，假设三极管放大倍数为200，控制频率为2KHz，控制电压为5V，三极管基极限流电阻为1KΩ，蜂鸣器的等效电容为25000PF。
buzzer工作原理
buzzer工作原理Buzzer工作原理简介Buzzer（蜂鸣器）是一种常用的声音输出装置，广泛应用于电子设备和嵌入式系统中。
它通过振动发出规律的声音，用于提醒、报警等用途。
本文将介绍Buzzer的工作原理。
基本构成Buzzer由振膜、磁铁和共振腔组成。
振膜振膜是Buzzer的主要发声部件，通常采用金属或塑料材质制成。
振膜下方有固定端，上方则与磁铁相连，通过电流激励产生声音。
磁铁磁铁通常由永磁材料制成，它是Buzzer的驱动部件。
磁铁会在通电时产生磁场，与振膜相互作用，使得振膜振动，从而发出声音。
共振腔共振腔是Buzzer中的空气腔体，用于放大振膜发出的声音。
共振腔的形状和大小会影响声音的频率和音量。
Buzzer的工作原理基于振膜与磁铁之间的相互作用。
以下是Buzzer的工作过程：1.电流通过Buzzer中的线圈，产生磁场。
2.磁场与磁铁相互作用，使得磁铁产生力，向振膜施加压力。
3.振膜被压力推动，开始振动。
4.振膜的振动使得共振腔中的空气产生压缩和稀释。
5.随着振膜的振动，共振腔中的空气以特定的频率振动，并在声音传播的过程中放大。
6.振膜反复振动，形成连续的声波，发出清脆的声音。
声音控制控制Buzzer发声的主要手段是改变电流的频率和强度。
频率控制通过改变电流的频率，可以调整Buzzer发出声音的频率。
通常使用PWM（脉宽调制）技术来控制电流频率，使得Buzzer可以发出不同音调的声音。
强度控制通过改变电流的强度，可以调整Buzzer发出声音的音量。
较大的电流会使得振膜产生更大的振幅，进而增大声音的音量。
Buzzer广泛应用于各种电子设备和嵌入式系统中，例如：•电子闹钟：通过Buzzer发出清脆的报警声音。
•手机和平板电脑：用于提醒用户收到短信、来电等通知信息。
•家用电器：用于指示操作成功或失败等状态。
•汽车和机器人：用于警示驾驶者或操作者。
总结Buzzer是一种常用的声音输出装置，基于振膜、磁铁和共振腔的相互作用实现声音发声。
什么是蜂鸣器
什么是蜂鸣器? / What is the Buzzer?泛指会发出声音的一种电声零件，蜂鸣器大致可归纳下列10 种：一、无源压电式蜂鸣器(External Drive)二、无源压电式蜂鸣器(or Passive) (Self Drive)三、无源一体电磁式蜂鸣器四、无源分体电磁式蜂鸣器五、有源压电式蜂鸣器六、有源一体电磁式蜂鸣器七、有源分体电磁式蜂鸣器八、无源贴片式压电式蜂鸣器(SMD)九、无源贴片式电磁式蜂鸣器(SMD)十、有源贴片式电磁式蜂鸣器(SMD)一、无源压电式蜂鸣器(External Drive)指产品必需搭配使用者自行设计的驱动线路或由本公司所建议使用的驱动线路，使其让蜂鸣器发出声响，这类产品的结构是由四种模式所组合而成：第一种：塑壳(上盖)、塑壳(下盖)、2个针脚及2极音片第二种：塑壳(上盖)、塑壳(下盖)、2条引线及2极音片第三种：塑壳(上盖)、基板(下盖)、2只针脚、2条引线及2极音片第四种：塑壳(上盖)、基板(下盖)、4条引线及2极音片此类产品的优点是，消耗电流小、体积小、重量轻、声音大，无电磁及射频的干扰、音质清晰透彻、单一频率可多种选择、耐温度高等，缺点是目前尚无法做到较小的体积(如12.6 米厘以下的尺寸)使用电压为交流信号，电压单位为Vp-p，输入电压最大不得超过25Vp-p，否则音片会造成破裂现象，由于蜂鸣器的频宽很窄，使用者必需知道所使用的频率为何(Hz)? 而去选用适合的蜂鸣器，若频率选用不当，会使蜂鸣器无法达到高分贝的音量！本公司无源压电式蜂鸣器(产品：PT(External Drive)系列)，如下所示：PT-1240P · PT-1240PE · PT-1245P · PT-1250P · PT-1250W · PT-1340P · PT-1340P-P7.6-PPT-1340P-P10-P · PT-1520P · PT-1520W · PT-1540M · PT-1540PM-P · PT-1540W · PT-1550PPT-1550W · PT-2020P · PT-2020P-PC · PT-2021P · PT-2220P-P · PT-2030P · PT-2040P-PPT-2060P · PT-2130P · PT-2138FPL · PT-2138FPL-L · PT-2725P · PT-2726P · PT-2736PPT-3110P · PT-3112P · PT-3529P · PT-4175P · PT-4176P · PT-4530P · PT-1250WPT-1520W · PT-1540W · PT-1550W · PT-2038W · PT-2040W · PT-2060W · PT-2065WPT-2130W · PT-2725W · PT-2726W · PT-2728W · PT-2736W · PT-2745W · PT-2746WPT-2746WT · PT-3529W · PT-3110W · PT-4175W · PB-3112 · PB-5075本公司无源压电式蜂鸣器(产品：PT(External Drive)系列)，应用市场别如下所示：1-1. 家用电器(空调)：PT-1245P · PT-1540PM-P · PT-1340P-P10-P1-2. 家用电器(三星空调)：PT-2020P1-3. 家用电器(洗衣机)：PT-2220P-P · PT-2030P · PT-2726P1-4. 家用电器(微波炉)：PT-2020P · PT-2020P-PC1-5. 家用电器(电磁炉)：PT-1540PM-P · BPT-1340P-P7.6-P · PT-1240P · PT-1240PE1-6. 家用电器(空气静化器)：PT-1245P1-7. 家用电器(电饭锅)：PT-1540PM-P · PT-1340P1-8. 家用电器(电扇)：PT-1340P-P10-P · PT-1540PM-P1-9. 家用电器(排油烟机)：PT-1540PM-P1-10. 各式小家电：PT-1245P · PT-1250P · PT-1340P · PT-1540PM-P1-11. 各式大家电：PT-2020P · PT-2040P-P · PT-2130P1-12. 通讯用品(电话机)：PT-3110P · PT-3112P · PT-4175P · PT-4176P · PT-2725W1-13. 通讯用品(电话机)：PT-3110W · PT-4175W · PB-3112 · PB-50751-14. 通讯用品(传真机)：PT-2745W1-15. 电源用品(不间断电源系统UPS)：PT-1340P-P10-P1-16. 数位相机：PT-1250W, PT-1550P · PT-1550W1-17. 电源线插座盒：PT-1245P1-18. 仪器/仪表：PT-2060P1-19. 烟雾警报器：PT-4530P1-20. 医疗设备(耳温枪、血糖量器)：PT-1245P1-21. 随身防盗器：PT-2746W · PT-2746WT1-22. 条形码机：PT-1340P1-23. 缝纫机：PT-1245P · PT-1340P · PT-1540PM-P置顶二、无源压电式蜂鸣器(or Passive) (Self Drive)指产品必需搭配使用者自行设计的驱动线路或由本公司所建议使用的驱动线路，使其让蜂鸣器发出声响，这类产品的结构是由四种模式所组合而成：第一种：塑壳(上盖)、塑壳(下盖)、3个针脚及3极音片第二种：塑壳(上盖)、塑壳(下盖)、3条引线及3极音片第三种：塑壳(上盖)、基板(下盖)、3只针脚、3条引线及3极音片第四种：塑壳(上盖)、3个针脚及3极音片此类产品的优点是，消耗电流小、体积小、重量轻、声音大，无电磁及射频的干扰、音质清晰透彻、单一频率可多种选择、耐温度高等使用电压为直流电压，电压单位为Vdc，这类产品的声音大、小取决于电压，电压愈高，声音就愈大，但相对的电流也就愈大！本公司无源压电式蜂鸣器(产品：PT(Self Drive)系列)，如下所示：PT-2035FP · PT-2035FPL · PT-2036FP · PT-2036FPL · PT-2130FP · PT-2138FPL-L · PT-2138FPLPT-2725FP · PT-2725FPL · PT-2726FP · PT-2736FP · PT-2728FP · PT-2732FP · PT-2735FPPT-2735FPL · PT-3529FP · PT-3532FP · PT-3534FP · PT-2038FW · PT-2060FW · PT-2065FWPT-2130FW · PT-2736FW · PT-2740FW · PT-2745FW · PT-2746FW · PT-3529FW · PT-3534FW本公司无源压电式蜂鸣器(产品：PT(Self Drive)系列)，应用市场别如下所示：2-1. 家用电器(洗衣机)：PT-2138FPL-L · PT-2138FPL2-2. 家用电器(滚筒洗衣机)：PT-2036FP2-3. 电源用品不间断电源系统(UPS)：PT-2130FP · PT-2035FP · PT-2036FP · PT-2728FP2-4. 烟雾警报器：PT-3532FP · PT-3534FP · PT-3534FW2-5. 安保产品：PT-3534FP · PT-3532FP · PT-2138FPL-L置顶三、无源一体电磁式蜂鸣器指产品必需搭配使用者自行设计的驱动线路或由本公司所建议使用的驱动线路，使其让蜂鸣器发出声响，何谓一体?意思是指产品的塑壳外观为一体成形，结构坚固、质量稳定，但成本较高，这类产品的结构是由两种模式所组合而成：第一种：塑壳一体成型(上盖)、基板(下盖)、2个针脚、振动片、线圈、磁铁及底部封胶或不封胶第二种：塑壳一体成型(上盖)、基板(下盖)、2条引线、振动片、线圈及磁铁此类产品的优点是，体积较小、重量轻、音质清晰透彻、耐温度高等，缺点是消耗电流较大使用电压为交流讯号，电压单位为Vp-p，由于蜂鸣器的频宽很窄，使用者必需知道所使用的频率为何(Hz)?而去选用适合的蜂鸣器，若频率选用不当，会使蜂鸣器无法达到高分贝的音量！本公司无源一体电磁式蜂鸣器(产品：PB系列)，如下所示：PB-0627PE-01 · PB-0627PE-03 · PB-0627PE-05 · PB-0927P · PB-0927P-01 · PB-0927P-03PB-0927P-05 · PB-1220P · PB-1220P-05 · PB-1220PE · PB-1220PE-05 · PB-1220PE-12 · PB-1221PE PB-1222PE-05 · PB-1222PE-12 · PB-1224PE · PB-1224PE-05 · PB-1224PE-12 · PB-1226PEPB-1228PE · PB-1620P · PB-1622PE · PB-2015P · PB-2712P · PB-2015P · PB-2712PPB-2015W · PB-2712W本公司无源一体电磁式蜂鸣器(产品：PB系列)，应用市场别如下所示：3-1. 家用电器(电热水炉)：PB-1225PE-SH3-2. 电源用品(不间断电源系统UPS)：PB-1220PE · PB-1220PE-123-3. 数位相机：PB-0927P-033-4. 电源线插座盒：PT-1245P3-5. 调制解调器(Modem)：PB-1220PE3-6. 工业用主板：PB-1220PE-05 · PB-1224PE-053-7. 计算机主板：PB-1224PE-053-8. 触控屏幕：PB-12N23P-05置顶四、无源分体电磁式蜂鸣器指产品必需搭配使用者自行设计的驱动线路或由本公司所建议使用的驱动线路，使其让蜂鸣器发出声响，何谓分体?意思是指产品的塑壳外观为分体成形，质量稳定，这类产品的结构是由两种模式所组合而成：第一种：塑壳分体成型(上盖)、基板(下盖)、2个针脚、振动片、线圈、磁铁及底部封胶或不封胶第二种：塑壳分体成型(上盖)、基板(下盖)、2条引线、振动片、线圈及磁铁此类产品的优点是，体积较小、重量轻、音质清晰透彻、耐温度高等，缺点是消耗电流较大使用电压为交流讯号，电压单位为Vp-p，由于蜂鸣器的频宽很窄，使用者必需知道所使用的频率为何(Hz)?而去选用适合的蜂鸣器，若频率选用不当，会使蜂鸣器无法达到高分贝的音量！本公司无源分体电磁式蜂鸣器(产品：PB系列)，如下所示：PB-0927PE-36 · PB-09C27PE-01 · PB-09C27PE-03 · PB-09C27PE-05 · PB-09C32PE-01PB-09C32PE-03 · PB-09C32PE-05 · PB-09M27PE-01 · PB-09M27PE-03 · PB-09M27PE-05PB-09M32PE-01 · PB-09M32PE-03 · PB-09M32PE-05 · PB-1220PF · PB-12C20PEPB-12C21PE · PB-12M21P · PB-12S20P · PB-12S21P · PB-0927EW-36 · PB-12S20WPB-12S21W · PB-12M21W · PB-1220W · PB-1221W本公司无源分体电磁式蜂鸣器(产品：PB系列)，应用市场别如下所示：4-1. 电源用品(不间断电源系统UPS)：PB-1220PF4-2. 数位相机：PB-0927PE-364-3. 调制解调器(Modem)：PB-1220PF4-4. 计算机主板：PB-1220PF4-5. 计算机机箱：PB-1220W · PB-1220PF4-6. 汽车音响主机装置：PB-12S20P置顶五、有源压电式蜂鸣器此类产品内部已含驱动线路，使用者只要使用直流电压(Vdc)，例如用电源稳压器或干电池，正极与负极不要接错，蜂鸣器就会发出声响，这类产品的结构是由二种模式所组合而成：第一种：塑壳(上盖)、基板含驱动线路(下盖)、2个或3个针脚、2条或3条引线及2极或3极音片第二种：塑壳(上盖)、基板含驱动线路(下盖)、4或5条条引线及2极或3极音片此类产品的优点是，消耗电流低、声音大，无电磁及射频的干扰、音质清晰透彻、单一频率可多种选择、内含驱动线路多种声音结合、耐温度高等，缺点是目前尚无法做到较小的体积(如13.8mm以下的尺寸)这类产品的声音大、小取决于电压，电压愈高，声音就愈大，但相对的电流也就愈大！本公司有源压电式蜂鸣器(产品：PK系列连续音)，如下所示：PK-12N40PA · PK-12N40PE · PK-20A25P · PK-20A25P-24V · PK-20N38P · PK-20N38PS · PK-20A38P PK-20A38PS · PK-21A28P · PK-21H28P · PK-21A29P · PK-21A29PS · PK-21A29PM · PK-21N30PPK-21N30PS · PK-21N30PM · PK-21A31P · PK-21A31PS · PK-21A31PM · PK-21N31P · PK-21N31PS PK-21N31PM · PK-21A35P · PK-21A35PS · PK-21A35PM · PK-21N35P · PK-21N35PS · PK-21N35PM PK-21A36P · PK-21A36PS · PK-21A36PM · PK-27A25P · PK-27A25PS · PK-27N25P · PK-27N25PS PK-27N26P · PK-27N26PS · PK-27A29ERB48 · PK-27A29ERB48-1 · PK-27H29ERB48-2 · PK-27A35P PK-27A35PS · PK-27N35P · PK-27N35PS · PK-35H29EP-6 · PK-35N29P · PK-16N04W-01PK-16N04W-03 · PK-16N04W-06 · PK-16N04W-09 · PK-16N04W-12 · PK-16N04W-24 · PK-26N04P-06 PK-26N04P-24 · PK-20A25W · PK-20A35EW · PK-20N38W · PK-20A38W · PK-21A29W · PK-21N30W PK-21A35W · PK-26N04W-06 · PK-26N04W-12 · PK-26N04W-24 · PK-26N04WN-06 · PK-26N04WN-24 PK-27A25W · PK-27N25W · PK-27N26W · PK-27A35W · PK-27N35W · PK-27N36W · PK-35A29WPK-35N29W · PK-35H29W.本公司有源压电式蜂鸣器(产品：PL系列断续音-慢音)，如下所示：PL-21A29P · PL-21A29PS · PL-21A29PM · PL-21N30P · PL-21N30PS · PL-21N30PM · PL-21A31PPL-21A31PS · PL-21A31PM · PL-21N31P · PL-21N31PS · PL-21N31PM · PL-21A35P · PL-21A35PSPL-21A35PM · PL-21N35P · PL-21N35PS · PL-21N35PM · PL-27A25P · PL-27A25PS · PL-27N25PPL-27N25PS · PL-27N26P · PL-27N26PS · PL-27N26EP-48F · PL-27A35P · PL-27A35PS · PL-27N35P PL-27N35PS · PL-35N29P · PL-20A35EW · PL-21N30W · PL-21A35W · PL-27A25W · PL-27N25WPL-27N26W · PL-27A35W · PL-27N35W · PL-27N36W · PL-35A29W · PL-35N29W本公司有源压电式蜂鸣器(产品：PF系列断续音-快音)，如下所示：PF-21A29P · PF-21A29PS · PF-21A29PM · PF-21N30P · PF-21N30PS · PF-21N30PM · PF-21A31PPF-21A31PS · PF-21A31PM · PF-21N31P · PF-21N31PS · PF-21N31PM · PF-21A35P · PF-21A35PS PF-21A35PM · PF-21N35P · PF-21N35PS · PF-21N35PM · PF-27A25P · PF-27A25PS · PF-27N25PPF-27N25PS · PF-27N26P · PF-27N26PS · PF-27N26EP-48F · PF-27A35P · PF-27A35PS · PF-27N35P PF-27N35PS · PF-35N29P · PF-20A35EW · PF-21N30W · PF-21A35W · PF-27A25W · PF-27N25WPF-27N26W · PF-27A35W · PF-27N35W · PF-27N36W · PF-35A29W · PF-35N29W本公司有源压电式蜂鸣器(产品：PK · PL · PF · PLD · PFD系列)，应用市场别如下所示：5-1. 家用电器(变频空调)：PK-12N40PE5-2. 玩具电动车：PK-26N04P-06 · PK-26N04P-245-3. 各式大家电：PK-21N30P · PK-20A25P5-4. 电源用品(不间断电源系统UPS)：PK-12N40PE5-5. 安保产品：PK-20N38P · PK-35N29W5-6. 家用燃气泄漏探测器：PK-20A38P5-7. 各类自动车门：PK-27N29EP · PT-27N29EP5-8. 电动车：PK-27A29ERB-485-9. 汽车倒车装置：PK-27N26W · PK-27N36W5-10. 汽车钥、灯下车未完成关闭提醒装置：PK-12N40PE置顶六、有源一体电磁式蜂鸣器此类产品内部已含驱动线路，使用者只要使用直流电压(Vdc)，例如用电源稳压器或干电池，正极与负极不要接错，蜂鸣器就会发出声响，这类产品的结构是由二种模式所组合而成：第一种：塑壳一体成形(上盖)、基板含驱动线路(下盖)、2个针脚、振动片、线圈、磁铁及底部封胶第二种：塑壳一体成形(上盖)、基板含驱动线路(下盖)、2条引线、2个针脚、振动片、线圈、磁铁及底部封胶此类产品的优点是，体积较小、重量轻、音质清晰透彻、耐温度高等，缺点是消耗电流较大！本公司有源一体电磁式蜂鸣器( 产品：PB系列)，如下所示：PB-09N23P-01 · PB-09N23P-03 · PB-12N23P-01 · PB-12N23P-03 · PB-12N23P-05 · PB-12N23P-09 PB-12N23P-12 · PB-12N23MP-01 · PB-12N23MP-03 · PB-12N23MP-05 · PB-12N23MP-09PB-12N23MP-12 · PB-16N23P-01 · PB-16N23P-05 · PB-16N23P-12本公司有源一体电磁式蜂鸣器(产品：PB系列)，应用市场别如下所示：6-1. 家用电器(消毒碗柜)：PB-12N23P-056-2. 电源用品(不间断电源系统UPS)：PB-12N23P-126-3. 触控屏幕：PB-09N27P-03 · PB-12N23P-05 · PB-12N23P-126-4. 汽车钥、灯下车未完成关闭提醒装置：PB-12N23P-126-5. 路由器/ 交换机：PB-12N23P-03 · PB-12N23P-05置顶七、有源分体电磁式蜂鸣器此类产品内部已含驱动线路，使用者只要使用直流电压(Vdc)，例如用电源稳压器或干电池，正极与负极不要接错，蜂鸣器就会发出声响，这类产品的结构是由二种模式所组合而成：第一种：塑壳分体成形(上盖)、基板含驱动线路(下盖)、2个针脚、振动片、线圈、磁铁及底部封胶第二种：塑壳分体成形(上盖)、基板含驱动线路(下盖)、2条引线、2个针脚、振动片、线圈、磁铁及底部封胶此类产品的优点是，体积较小、重量轻、音质清晰透彻、耐温度高等，缺点是消耗电流较大！本公司有源分体电磁式蜂鸣器(产品：PB系列)，如下所示：PB-12N23PF-01 · PB-12N23PF-03 · PB-12N23PF-05 · PB-12N23PF-09 · PB-12N23PF-12PB-12D23P-01 · PB-12D23P-03 · PB-12D23P-05 · PB-12D23P-09 · PB-12D23P-12本公司有源分体电磁式蜂鸣器(产品：PB系列)，应用市场别如下所示：7-1. 家用电器(消毒碗柜)：PB-12N23PF-057-2. 电源用品(不间断电源系统UPS)：PB-12N23PF-127-3. 触控屏幕：PB-12N23PF-05 · PB-12N23PF-127-4. 汽车钥、灯下车未完成关闭提醒装置：PB-12N23PF-12置顶八、无源贴片式压电式蜂鸣器(SMD)指产品必需搭配使用者自行设计的驱动线路或由敝司所建议使用的驱动线路，使其让蜂鸣器发出声响，这类的产品较特殊，通常被使用在通讯产品上，所以价格较高，但相对的成本也高，何谓贴片式? 意思是指产品的塑壳外观及尺寸较小，为卷带式包装，针脚可平贴至PCB上，结构坚固、质量稳定：此类产品的优点是，体积较小、重量轻、音质清晰透彻、耐温度高等使用电压为交流讯号，电压单位为Vp-p，由于蜂鸣器的频宽很窄，User必需知道所使用的频率为何(Hz)?而去选用适合的蜂鸣器，若频率选用不当，会使蜂鸣器无法达到高分贝的音量！本公司无源贴片式压电式蜂鸣器(SMD)(产品：PT系列)，如下所示：PT-1540M本公司无源贴片式压电式蜂鸣器(SMD)(产品：PT系列)，应用市场别如下所示：8-1. 通讯产品8-2. 办公室自动化产品8-3. 计算机产品置顶九、无源贴片式电磁式蜂鸣器(SMD)指产品必需搭配使用者自行设计的驱动线路或由本公司所建议使用的驱动线路，使其让蜂鸣器发出声响，这类的产品较特殊，通常被使用在通讯产品上，所以价格较高，但相对的成本也高，何谓贴片式? 意思是指产品的塑壳外观及尺寸较小，为卷带式包装，针脚可平贴至PCB上，结构坚固、质量稳定：此类产品的优点是，体积较小、重量轻、音质清晰透彻、耐温度高等，缺点是消耗电流较大使用电压为交流讯号，电压单位为Vp-p，由于蜂鸣器的频宽很窄，User必需知道所使用的频率为何(Hz)?而去选用适合的蜂鸣器，若频率选用不当，会使蜂鸣器无法达到高分贝的音量！本公司无源贴片式电磁式蜂鸣器(SMD)(产品：PB系列)，如下所示：PB-0923M-01 · PB-0923M-03 · PB-0923M-05 · PB-0925M-01 · PB-0925M-03 · PB-0925M-05PB-0927M-01 · PB-0927M-03 · PB-0927M-05 · PB-0932M-01 · PB-0932M-03 · PB-0932M-05PB-0927S-03 · PB-0927S-05 · PB-09S27P-01 · PB-09S27P-03 · PB-09S27P-05 · PB-1224M-01PB-1224M-05 · PB-1224M-12 · PB-1224M-01-H · PB-1224M-05-H · PB-1224M-12-H本公司无源贴片式电磁式蜂鸣器(SMD)(产品：PB系列)，应用市场别如下所示：9-1. 通讯用品(手机)：PB-0923M-03 · PB-0925M-03 · PB-0927M-03 · PB-0932M-039-2. 计算机产品9-3. 电子消费性产品置顶十、有源贴片式电磁式蜂鸣器(SMD)此类产品内部已含驱动线路，使用者只要使用直流电压(Vdc)，例如用电源稳压器或干电池，正极与负极不要接错，蜂鸣器就会发出声响，这类的产品较特殊，通常被使用在通讯产品上，所以价格较高，但相对的成本也高。
