欧姆定律专项练习题
欧姆定律典型题
[一]、 电流与电压和电阻的关系
1、下列关于电流、电压、电阻的关系说法正确的是（ ） A、电压大的电路中电流一定大 B、电阻大的电路中电流一定小 C、导体中电流与电压、电阻无关 D、导体中的电阻与电压、电流无关 2、在“探究通过导体的电流与电压电阻的关系”的实验中，有如下器材：电压表、电流表、滑动变阻器、开关、两节电池、定值电阻R（分别为5Ω、10Ω、15Ω、20Ω、25Ω）、导线若干。小明在实验时连接电路如图甲所示： （1）在探究“电流与电压的关系”的实验中： 闭合开关前，要将滑动变阻器滑片移至 （填“A”或“B”）端；电路中滑动变阻器起到保护电路元件和 的作用； 闭合开关S，无论如何移动滑动变阻器的滑片P，发现电流表示数几乎为零，电压表示数约为3V，此时，电路中出现的故障可能是 ；小明排除故障后继续实验。 （2）在探究“电流与电阻的关系”的实验中： 电路中滑动变阻器起到保护电路元件安全和 的作用； 小明先将R=10Ω的电阻接入电路，闭合开关，调节滑动变阻器的滑片，直到电压表示数为2.5V，记下电流表示数，接着R换为15Ω的电阻时，应该向 （填“A”或“B”）方向移动滑动变阻器的滑片P,才能使电压表示数为2.5V，同时记下电流表的示数。 若要使所给的5个定值电阻分别接入电路中都正常进行实验，应该选取至少标有 Ω的滑动变阻器； ④根据多次测量所得的数据描绘出电流随电阻变化的曲线如图所示，小明由图像得出的结论是： 。 （3）若继续使用该实验电路，还可以进行的实验有 （填实验名称即可）。 [二]、 欧姆定律 1、在如图所示的电路中，调节滑动变阻器 R'，使灯泡正常发光，用电流表测得通过它的电流 值是0.6 A。已知该灯泡正常发光时的电阻是20 Ω，求灯泡两端的电压 。 3、加在某一电阻器两端的电压为5 V时，通过它的电流是0.5 A，则该电阻器的电阻应是多大？如果两端的电压增加到20 V，此时这个电阻器的电阻值是多大？通过它的电流是多大？
4、甲、乙分别接入电压比是2∶1的电路中，已知它们的电阻比是2∶3，则通过它们的
电流比是 ( )
A．1∶1 B．2∶1 C．4∶3 D．3∶1
5、通过定值电阻甲、乙的电流与其两端电压关系图像如图所示，现将甲和乙并联后接在电压为3V
的电源两端。下列分析正确的是（ ）
A、R甲∶R乙＝2∶1 B、U甲∶U乙＝2∶1
C、I甲∶I乙＝2∶1 D、I乙∶I甲＝2∶1
6、如图是灯泡L和电阻R中电流随电压变化的图像。由图像可知，电阻R的阻值为 Ω，
若将他们并联接在电压为2V的电源两端，电路中的总电流为 A。
[三]、 欧姆定律在串并联电路中的应用（着重串联分压，并联分流）
1、在如图所示的电路中，若甲乙两表均为电压表，当S闭合时，两表示数之比为U甲：U乙=3:2；
若甲、乙两表均为电流表，当S断开时，两表示数之比为I甲：I乙= ；电阻之比为R1：
R2= 。
2、在如图所示的电路中，闭合开关后，电压表V1和电压表V2的指针偏转情况如图所示，则电阻R
1
两端的电压为 V；若R2的阻值为6Ω，则R1的阻值为 ῼ。
3、两个电阻规格分别为“6V，0.2A”和“3V，0.1A”，将他们串联后接入电路，电路两端的电压
A
R
'
L
不能超过 V；将他们并联后接入电路，电路中的总电流不能超过 A。
4、如图所示的电路中，电源电压恒定，灯丝的电阻RL不随温度变化，闭合开关S1,电流表的示数为
I1，再闭合开关S2，小灯泡的亮度 （选填“变亮”、“变暗”、或“不变”），电流表
的示数为I2。若I1：I2=2：3，则RL：R= 。
5、如图所示的电路中，电源电压不变。只闭合开关S1时，电压表V1和V2的示数之比为3:2，只闭
合开关S2时，电压表V1与V2的示数之比为5:3，则R1与R2的电阻值比为
6、如图所示，L1“2.5V，0.3A”、L2“3.8V，0.3A”灯丝的电阻不变，电源电压可调。闭合开关S，
下列说法正确的是（ ）
7、图中电源电压为3V且恒定不变，电阻R1=10Ω，R2=5Ω，则闭合开关S后，电压表的示数为
V。
8、闭合开关S后，两电流表的示数之比为5:3，则R1与R2两端的电压之比为U1:U2= ,
电阻R1:R2= 。
[四]、 欧姆定律计算题专练
1、半导体材料的导电能力介于导体和绝缘体之间，其电阻受温度影响较大．如图甲是某种半导体
材料的电阻随温度变化的关系图象．将这种半导体材料电阻连入电路如图乙所示，定值电阻R0为
40Ω，则：
（1）当环境温度为20℃时，半导体的电阻是多少．
（2）当环境温度为20℃时，电流表的读数为0.2A，求电源的电压．
（3）电流表的读数为0.3A时，求当时环境温度和半导体电阻的电功率分别是多少．
2、如图甲所示，电源电压恒定，R1、R 均为定值电阻，R0为滑动变阻器。图乙是通过定值电阻R1的电流随其
两端电压变化的图像。当开关S1，S2闭合，滑动变阻器的滑片P滑至最左端时，电压表的示数为U1，电流表的
示数为I1，当开关S1闭合，S2断开，阻器的滑片P滑至中点时,电流表的示数为I2;已知U1=6V,R2=6Ω,I1与I2的
差值为1.3A.求：
(1)定值电阻R1的阻值大小；
(2)电流表的示数I1；
(3)滑动变阻器的最大阻值R0.
3、如图甲所示，电源电压恒定，R0为定值电阻。将滑动变阻器的滑片从a端滑到b端的过程中，电压表示数U
与电流表示数I间的关系图象如图乙所示。求：
⑴滑动变阻器R的最大阻值；
⑵R
0
的阻值及电源电压；
⑶当滑片滑到滑动变阻器的中点时，电阻R
0
消耗的功率。
4、小华同学为探究水流对不同形状物体的冲击力，设计了一个实验装置，如图甲所示。电源电压
保持3V不变，电流表量程为0∼1A，电阻不计，粗细均匀的电阻丝MN全长12cm，总电阻为9Ω，
它的阻值与其接入电路的长度成正比。水平光滑杆AB上套有弹簧，弹簧弹力与其伸长量x的关系
如图乙所示，弹簧左端固定，右端连接有滑块，滑块与滑片P、物体Q通过硬杆相连。滑片与电阻
丝始终保持良好接触。水流冲击力为零时，滑片P刚好与电阻丝左端相接触，此时电流表满偏。测
量时，滑块稳定后，小华通过电流表示数可计算出物体受到的水流冲击力大小。
(1)电阻Ro的阻值为多少?
(2)当电流表读数为0.5A时，物体所受的冲击力大小为多少?
(3)当滑片P滑到N端时，电阻丝MN消耗的功率是多少?

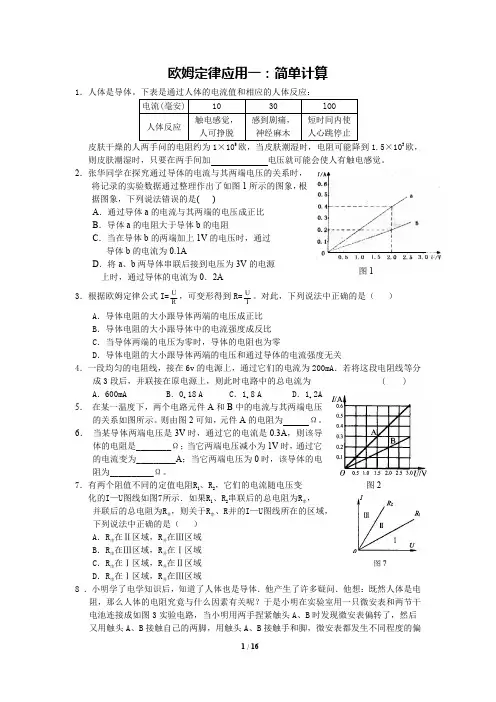

欧姆定律应用专项练习题(全)
测量项目 手与手之间 手与脚之间 脚与脚之间
电压 U/V 3 3 3
电流 I/μA 13.6 10.0 14.2
电阻 R/Ω
220k
(
)
211K
图3
(1)请帮小明完成实验表格，将求出的手脚间的电阻值填在表格中．
(2)小明这次实验研究的问题是：
．
(3)小明实验后又想：人体电阻与干湿有没有关系呢？请你利用上述实验器材帮小明设
导体 b 的电流为 0.1A
D．将 a、b 两导体串联后接到电压为 3V 的电源
图1
上时，通过导体的电流为 0．2A
3．根据欧姆定律公式 I= U ，可变形得到 R= U 。对此，下列说法中正确的是（ ）
R
I
A．导体电阻的大小跟导体两端的电压成正比 B．导体电阻的大小跟导体中的电流强度成反比
C．当导体两端的电压为零时，导体的电阻也为零
计一个实验，探究这个问题．要求简述实验过程．
(4)认真观察右图，就如何安全使用洗衣机提出两点建议．
建议一：
．
建议二：
．
9．如图 4 是一种测量小汽车油箱内油量装置的原理图.压力传感器 R 的电阻会随所受压力大
小发生变化，油量表（由电流表改装而成）指针能指示出油箱里的油的多少.已知：压
力传感器 R 的电阻与所受压力的关系如下表所示.
点间的电阻由 5Ω更换为 10Ω后，为了探究上述问题，他应该采取的唯一操作是（ ）
A.保持变阻器滑片不动
B.将变阻器滑片适当向左移动
C.将变阻器滑片适当向右移动
图5
D.适当增加电池的节数
2．小刚同学通过实验，探究电流随电阻变化的规律。得到的实验数据如下表。
（l）实验中加在导体两端的电压是_________V。
欧姆定律练习题10道初三
欧姆定律练习题10道初三1. 问题描述请根据欧姆定律，解答以下10道初三电路问题。
2. 问题一：在一个电阻为2Ω的电路中，当电流为5A时，求电压是多少？解析：根据欧姆定律，V = R * IV = 2Ω * 5AV = 10V3. 问题二：一个电流为0.5A的电路中，电压为6V，求电阻是多少？解析：根据欧姆定律，V = R * I6V = R * 0.5AR = 6V / 0.5AR = 12Ω4. 问题三：在一个电阻为10Ω的电路中，电压为20V，求电流是多少？解析：根据欧姆定律，V = R * I20V = 10Ω * II = 20V / 10ΩI = 2A5. 问题四：一个电流为2A的电路中，电阻为4Ω，求电压是多少？解析：根据欧姆定律，V = R * IV = 4Ω * 2AV = 8V6. 问题五：在一个电阻为5Ω的电路中，电流为3A，求电压是多少？解析：根据欧姆定律，V = R * IV = 5Ω * 3AV = 15V7. 问题六：一个电压为12V的电路中，电阻为6Ω，求电流是多少？解析：根据欧姆定律，V = R * I12V = 6Ω * II = 12V / 6ΩI = 2A8. 问题七：在一个电流为1A的电路中，电压为8V，求电阻是多少？解析：根据欧姆定律，V = R * I8V = R * 1AR = 8V / 1AR = 8Ω9. 问题八：一个电流为0.5A的电路中，电阻为10Ω，求电压是多少？解析：根据欧姆定律，V = R * IV = 10Ω * 0.5AV = 5V10. 问题九：在一个电阻为6Ω的电路中，电压为9V，求电流是多少？解析：根据欧姆定律，V = R * I9V = 6Ω * II = 9V / 6ΩI = 1.5A11. 问题十：一个电流为2A的电路中，电阻为8Ω，求电压是多少？解析：根据欧姆定律，V = R * IV = 8Ω * 2AV = 16V通过以上10道初三电路问题的解答，我们运用了欧姆定律的公式V = R * I 来求解电路中的电压、电流、电阻的数值。

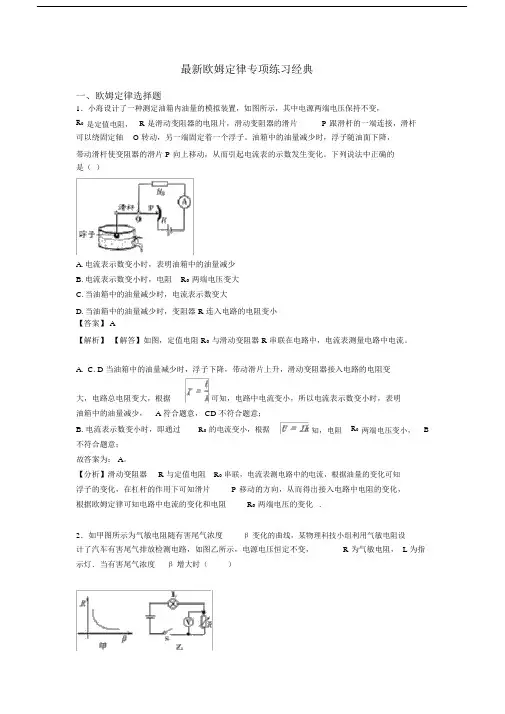

最新欧姆定律专项练习经典.docx
最新欧姆定律专项练习经典一、欧姆定律选择题1．小海设计了一种测定油箱内油量的模拟装置，如图所示，其中电源两端电压保持不变，R0是定值电阻，R 是滑动变阻器的电阻片，滑动变阻器的滑片P 跟滑杆的一端连接，滑杆可以绕固定轴O 转动，另一端固定着一个浮子。
油箱中的油量减少时，浮子随油面下降，带动滑杆使变阻器的滑片 P 向上移动，从而引起电流表的示数发生变化。
下列说法中正确的是（）A.电流表示数变小时，表明油箱中的油量减少B.电流表示数变小时，电阻 R0两端电压变大C.当油箱中的油量减少时，电流表示数变大D.当油箱中的油量减少时，变阻器 R 连入电路的电阻变小【答案】 A【解析】【解答】如图，定值电阻 R0与滑动变阻器 R 串联在电路中，电流表测量电路中电流。
A.C. D 当油箱中的油量减少时，浮子下降，带动滑片上升，滑动变阻器接入电路的电阻变大，电路总电阻变大，根据可知，电路中电流变小，所以电流表示数变小时，表明油箱中的油量减少， A 符合题意， CD 不符合题意；B. 电流表示数变小时，即通过R0的电流变小，根据知，电阻R0两端电压变小，B 不符合题意；故答案为： A。
【分析】滑动变阻器R 与定值电阻R0串联，电流表测电路中的电流，根据油量的变化可知浮子的变化，在杠杆的作用下可知滑片P 移动的方向，从而得出接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和电阻R0两端电压的变化.2．如甲图所示为气敏电阻随有害尾气浓度β变化的曲线，某物理科技小组利用气敏电阻设计了汽车有害尾气排放检测电路，如图乙所示，电源电压恒定不变，R 为气敏电阻， L 为指示灯．当有害尾气浓度β增大时（）A. 电压表的示数增大，指示灯亮度增大B. 电压表的示数减小，指示灯亮度增大C. 电压表的示数减小，指示灯亮度减小D. 电压表的示数增大，指示灯亮度减小【答案】B【解析】【解答】解：由电路图可知，两电阻串联，电压表测气敏电阻两端的电压，电流表测电路中的电流，由图甲可知，当有害尾气浓度增大时，气敏电阻的阻值将变小，电路的总电阻变小，由I= 可知，电路中的电流变大，由U=IR 可知，灯泡 L 两端的电压变大，故指示灯亮度增大；故 CD 错误；因串联电路中总电压等于各分电压之和，所以，气敏电阻R 两端的电压变小，即电压表的示数变小；故 A 错误， B 正确．故选 B．【分析】由电路图可知，气敏电阻与指示灯串联，电压表测气敏电阻两端的电压，电流表测电路中的电流，根据甲图得出当有害尾气浓度增大时气敏电阻阻值的变化，根据欧姆定律可知电路中电流的变化和灯泡两端的电压变化，根据串联电路的电压特点可知电压表示数的变化；3．如图所示，电源电压6V 保持不变，定值电阻R1标有“ 10Ω 0.5A字样”：滑动变阻器R2标有“20Ω1A字”样，电流表量程为0～0.6A，电压表量程为0～ 3V，闭合开关S，下列做法能够保证电路安全的是（）A.电路中电流不超过B.两端电压不超过 3VC. 滑动变阻器连入电路的阻值在范围内变化D. 电路的总功率在范围内变化【答案】 D【解析】【解答】解：由电路图可知，R1与 R2串联，电压表测R2两端的电压，电流表测电路中的电流。

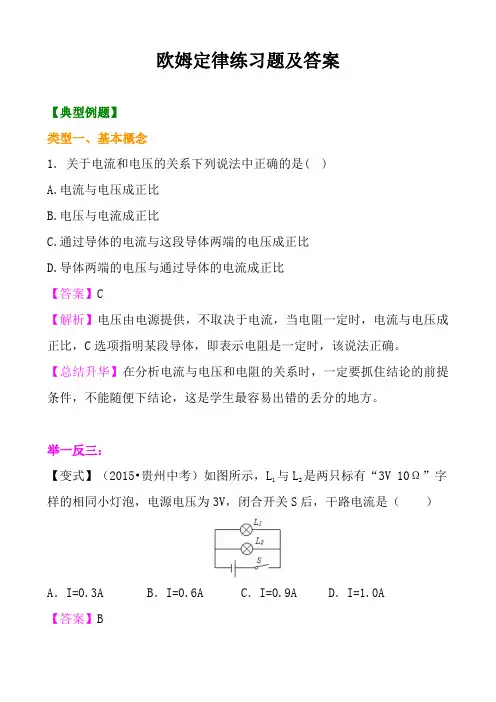

欧姆定律练习题及答案
欧姆定律练习题及答案【典型例题】类型一、基本概念1.关于电流和电压的关系下列说法中正确的是()A.电流与电压成正比B.电压与电流成正比C.通过导体的电流与这段导体两端的电压成正比D.导体两端的电压与通过导体的电流成正比【答案】C【解析】电压由电源提供，不取决于电流，当电阻一定时，电流与电压成正比，C选项指明某段导体，即表示电阻是一定时，该说法正确。
【总结升华】在分析电流与电压和电阻的关系时，一定要抓住结论的前提条件，不能随便下结论，这是学生最容易出错的丢分的地方。
举一反三：【变式】（2015•贵州中考）如图所示，L1与L2是两只标有“3V10Ω”字样的相同小灯泡，电源电压为3V，闭合开关S后，干路电流是（）A．I=0.3A B．I=0.6A C．I=0.9A D．I=1.0A【答案】B【解析】由图可知，L1与L2串联，且两灯是相同的小灯泡，U=U1=U2=3V，干路电流：I=2I1=2×(3V/10Ω)=0.6A,所以ACD错误，B正确。
2.由欧姆定律的变换式是否可以得出：“导体的电阻的大小与它两端的电压成正比，与通过导体的电流成反比”的结论？为什么？【思路点拨】物理中的计算式和关系式与数学中的公式不同，有时候它具有特定的物理意义，也会有一些实际情况，所以我们不能一概而论。
【答案与解析】不能，每一个物理公式，都有其物理意义，故不能仅看公式中各量的关系就得出结论，而必须从公式中各个物理量的物理意义出发进行分析。
事实上，电阻是导体本身的一种性质，它只与导体的材料、横截面积、长度等因素有关，而与其他因素无关(包括电流和电压及电路的连接形式等)。
对于给定的一个导体，电阻是个确定的数值，外加在它两端的电压增大几倍，通过它的电流也增大相同的倍数，即U与I的比值是不变的。
对于不同的导体，这个比值是不同的。
这个比值的大小反映了导体对电流阻碍作用的大小，我们可用这个比值来表示电阻，即。
此式也为我们提供了一种表示和测定电阻的方法。
物理闭合电路的欧姆定律练习题20篇
物理闭合电路的欧姆定律练习题20篇一、高考物理精讲专题闭合电路的欧姆定律1.如图所示电路中，R 二40，R2二60,C 二30卩F ，电池的内阻r =20，电动势E =12V .(1)闭合开关S ,求稳定后通过叫的电流. (2)求将开关断开后流过叫的总电荷量. 【答案】(1)1A ；(2)1.8x 10-4C 【解析】 【详解】 (1) 闭合开关S 电路稳定后，电容视为断路，则由图可知，R 1与R2串联，由闭合电路的欧姆定律有：I -E—12_1AR +R +r 4+6+212所以稳定后通过叫的电流为1A .(2) 闭合开关S 后，电容器两端的电压与竹的相等，有U 二1x 6V 二6VC将开关S 断开后，电容器两端的电压与电源的电动势相等，有U '=E=12VC流过R 1的总电荷量为Q=CU '-CU=30x 10-6x （12-6）C 二18x10-4CCC•2.如图所示的电路中，两平行金属板人、B 水平放置，两板间的距离d =40cm 。
电源电动势E =24V ,内电阻r =10，电阻R =15Q 。
闭合开关S ,待电路稳定后，将一带正电的小球从 B 板小孔以初速度v 0=4m/s 竖直向上射入两板间，小球恰能到达A 板。
若小球带电荷量为Q =1X 10-2C ,质量为m =2xl0-2kg ,不考虑空气阻力，取g =10m/s 2。
求： (1) A 、B 两板间的电压U ；(2) 滑动变阻器接入电路的阻值R p ； (3) 电源的输出功率P 。
【答案】(1)8V ；(2)80；(3)23W【解析】【详解】1(1)对小球从B到A的过程，由动能定理：—qU-mgd=0--mv2厶解得：U=8VE-UT(2)由欧姆定律有：1—R+r电流为：I=-RP80解得：R p=(3)根据电功率公式有：P=12G+R)p解得：P=23W3.如图所示，E=l0V,r=1Q,R]=R3=5Q,R2=4Q,C=100吓，当断开时，电容器中带电粒子恰好处于静止状态；求：(1)S闭合后，带电粒子加速度的大小和方向；⑵S闭合后流过R3的总电荷量.【答案】⑴g,方向竖直向上⑵4x10-4C【解析】【详解】(1)开始带电粒子恰好处于静止状态，必有qE=mg且qE竖直向上.S闭合后，qE=mg的平衡关系被打破.S断开时，带电粒子恰好处于静止状态，设电容器两极板间距离为d,有RU=-2E=4VC R+R+r'21qUC=mgdS闭合后，—U'=E=8VC R+r2设带电粒子加速度为a,则qU'j-mg=ma,30“FT 才汀缈其解得a=g,方向竖直向上.（2）S 闭合后，流过R 3的总电荷量等于电容器上电荷的增加量，所以\Q=C （U C ，-U C ）=4X 10-4C4.如图所示，电源电动势E =30V ,内阻r =10,电阻R=4Q ,R 2=10Q .两正对的平行金属 板长L =0.2m ,两板间的距离d =0.1m .闭合开关S 后，一质量m =5x10一8kg ，电荷量Q =+4X 10.6C的粒子以平行于两板且大小为：=5x102m/s 的初速度从两板的正中间射入，求粒子在两平行金属板间运动的过程中沿垂直于板方向发生的位移大小？（不考虑粒子的重力）【解析】根据闭合电路欧姆定律，有：U20VE"=—=——=200卩加电场强度：粒子做类似平抛运动，根据分运动公式，有: L=v °t17y=at 2m 1Q ET 214X 10~6X 200X 0 y =~-=-X=1.28x 联立解得：点睛：本题是简单的力电综合问题，关键是明确电路结构和粒子的运动规律，然后根据闭合电路欧姆定律和类似平抛运动的分运动公式列式求解.5.如图所示，电路由一个电动势为E 、内电阻为r 的电源和一个滑动变阻器R 组成。
最新欧姆定律经典练习题(共80题)含答案
欧姆定律经典练习题（共80题）一、选择题1．(多选)一段铜线的电阻为R，两端电压为U，通过电流强度为I，下列说法中正确的是［］A．R由铜线的长度和横截面积决定B．R的大小与U有关C．铜线的电阻对电流通过有阻碍作用D．R的大小与I无关2．两个电阻值完全相等的电阻，若并联后的总电阻是10欧姆，则将它们串联的总电阻是［］A．5欧姆B．10欧姆C．20欧姆D．40欧姆3．一条导线的电阻是R，把它对折分成等长的两段后，再把这两段并联起来使用，这时电阻是［］A. R/4 B.R/2 C. R/2 D. 以上三种都不是4．4个电阻，电阻值都是R，把它们并联起来，总电阻是［］A．4R B．R/4C．4/R D．2R5．两条长度相等、截面积不等的同种材料制成的电阻丝，串联在电路中，则粗电阻丝［］A．电流强度较大B．电流强度较小C．电压较大D．电压较小6．下面四对并联电阻，总电阻最小的是［］A．两个4Ω B．一个4Ω，一个6ΩC．一个1Ω，一个8Ω D．一个2Ω，一个7Ω7．今有三个电阻，它们的电阻值分别是a欧、b欧、c欧，其中a>b>c，当把它们并联相接，总电阻为R，它们的大小关系，下列哪个判断是正确的［］A．c<R<b B．b<R<a C．R可能等于b D．R<c8．两个电阻值相等的电阻，每个电阻的电阻值为R。
现将其中一个电阻增大，另一个电阻减小，则并联后的总电阻将［］A．大于R B．小于R C．仍等于R D．无法判定9．有一条电阻线，在其两端加1伏特电压时，测得电阻值0.5欧姆，如果在其两端加10伏特电压时，其电阻值应为［］A．0.5欧姆B．5欧姆C．0.05欧姆D．20欧姆10．电阻R1的阻值比电阻R2小，把它们并联后，总电阻[ ］A．既小于R1又小于R2 B．既大于R1又大于R2C．小于R2而大于R1 D．等于R1与R2之和11．两个完全相同的电阻，它们串联的总电阻是并联的总电阻的______倍A．2 B．6 C． 1 D．412．修理电器需要一只150欧姆的电阻，但只有电阻值分别为100欧姆、200欧姆、600欧姆的电阻各一只，可代用的办法是［］A．把200欧姆的电阻与600欧姆的电阻串联起来B．把100欧姆的电阻与200欧姆的电阻串联起来C．把100欧姆的电阻与200欧姆的电阻并联起来D．把200欧姆的电阻与600欧姆的电阻并联起来13．导体两端的电压是4伏特，通过的电流强度是0.8安培，如果使导体两端的电压增加到6伏特，那么导体的电阻和电流强度分别是［］A．5欧姆, 1.2安培B．5欧姆, 2安培C．7.5欧姆, 0.8安培D．12.5欧姆, 0.8安培14．（多选）如图46所示的电路，滑动变阻器的滑片P固定在它的中点时，连入电路的电阻值为R，当只闭合K1时，R与R1上的电压之比是1：2；当只闭合K2时，R与R2上的电压之比是1：4，如果把滑片P移到a端，则［］A．K1、K2闭合时，通过R1与R2的电流之比是1：2B．K1、K2闭合时，通过R1与R2的电流之比是2：1C．只闭合K1时，滑动变阻器ab两端的电压与电阻R1两端的电压之比是1：1D．只闭合K2时，滑动变阻器ab两端的电压与电阻R2两端的电压之比是1：115．将安培表先后串联在图51中的A处、B处、和C处，当电键K闭合时，安培表接在何处的读数最大？［］A．A处B．B处C．C处D．三处都一样16．如图53所示，R1=R2时，电源电压不变，当电键由闭合变为断开时，安培表示数［］A.不变B.变为原来2倍C.变为原来的1/2D.无法判断17．图54中的滑动变阻器R1的最大阻值是200欧姆，电阻R2是300欧姆，电源电压是6伏特且保持不变，当滑动变阻器的滑片P由a端滑到b端，伏特表示数的变化是［］A．6伏~0伏B．3.6伏~6伏C．6伏~3.6伏D．6伏~2.4伏18．（多选）图55所示电路，AB两端电压保持不变，当滑动变阻器的滑动片P滑动的过程中，下面关于安培表和伏特表示数的变化以及发生变化原因的简要分析，正确的是［］A．不管P向哪端滑动，R2都是不变的，所以伏特表示数不变，安培表示数将在P向a端滑动时变小，P向b端滑动时变大B．不管P向哪端滑动，R1都是不变的，所以伏特表示数不变，安培表示数将在P向b端滑动时变小，P向a端滑动时变大C．P向a端滑动时，R1不变，R1两端电压不变，伏特表示数变小，R3也变小，所以安培表示数不变D．P向a滑动时，R2和R3并联总电阻变小，干路电流变大，R1两端电压变大，所以伏特表示数变小，那么，通过R3的电流变小，安培表示数变大E．P向b端滑动时，R3变大，R2和R3并联总电阻变大，所以伏特表示数变大，干路中电流变小，通过R3的电流变大，安培表示数变小19．图56所示的电路中，电压U保持恒定，当K断开时，安培表的读数是［］A．A1变大、A2不变B．A1变小、A2不变C．A1不变、A2变小D．A1不变、A2变大20．如图57所示，AB两点间电压保持不变，当滑动变阻器的滑片向右移动时［］A．安培表示数变小，伏特表示数变大B．安培表示数变小，伏特表示数变小C．安培表示数变大，伏特表示数变小D．安培表示数变大，伏特表示数变大21．如图59所示，电源电压为9伏特，定值电阻R为5欧姆，滑动变阻器R0的最大电阻值为4欧姆，那么当滑动片由滑动变阻器的a端滑向b端时，伏特表的示数是［］A．由0逐渐增大到9伏B．由0逐渐增大到5伏C．由0逐渐增大到4伏D．由4伏特逐渐减小到022．如图60所示电路，电源电压不变，当滑动变阻器的滑片P向右滑动时，各电表示数的变化情况是［］A．A变小、V1变大，V2变小B．A变大、V1变大，V2变小C．A变小、V1变小，V2变大D．A变大、V1变小，V2变大23．如图61所示的电路图中，当滑动变阻器的滑片P向下滑动时，下列判断哪个是完全正确的［］A．安培表的示数变大，伏特表的示数变小，电灯L变亮B．安培表的示数变小，伏特表的示数变小，电灯L变暗C．安培表的示数变小，伏特表的示数变大，电灯L变暗D．安培表的示数变大，伏特表的示数变小，电灯L变亮24．如图62电源电压不变，当滑动变阻器的滑片位于最右端时，伏特表V1和V2的读数分别为12伏和4伏，安培表A的读数为1安，当滑片位于变阻器中间时，各表的读数分别是［］A．V1为12伏；V2为4伏；A为0.8安B．V1为12伏；V2为2.4伏；A为1.2安C．V1为9.6伏；V2为2.4伏；A为1.2安D．V1为8伏；V2为4伏；A为0.8安25．图65所示的电路中，电源电压不变，K闭合时，电灯L正常发光，要在K断开时，电灯L 仍能正常发光，滑动变阻器的滑片P应该［］A．向右移动B．不动C．向左移动D．先向右移，再回到原位26．已知电阻R1大于电阻R2，将它们串联后接入电路，则R1、R2两端的电压U1、U2间的关系是［］A．U1=U2 B．U1>U2 C．U1<U2 D．不好判断27．图67是四位同学设计的用伏安法测电阻R的电阻值的电路图，其中正确的［］27. 公式的物理意义的正确理解是［］A．加在导体两端的电压越大，导体的电阻越大B．导体的电流越小，导体的电阻越大C．导体的电阻与电压成正比，与电流成反比D．导体的电阻大小等于导体两端的电压与电流之比29. 如图1所示的滑动变阻器结构示意图，A、B、C、D是它的四个接线柱。
欧姆定律练习题及答案
欧姆定律练习题及答案欧姆定律练习题及答案欧姆定律是电学中最基本的定律之一，它描述了电流、电压和电阻之间的关系。
掌握欧姆定律的原理和应用是学习电学的重要一步。
在这篇文章中，我们将提供一些欧姆定律的练习题及其答案，帮助读者巩固对欧姆定律的理解。
练习题一：一个电阻为10欧姆的电阻器通过电压为20伏的电源。
求通过电阻器的电流是多少？解答一：根据欧姆定律，电流（I）等于电压（V）除以电阻（R）。
所以，通过电阻器的电流可以计算为：I = V / R = 20伏 / 10欧姆 = 2安培练习题二：一个电流为5安的电流通过电阻为8欧姆的电阻器。
求通过电阻器的电压是多少？解答二：根据欧姆定律，电压（V）等于电流（I）乘以电阻（R）。
所以，通过电阻器的电压可以计算为：V = I * R = 5安 * 8欧姆 = 40伏练习题三：一个电阻为6欧姆的电阻器通过电压为24伏的电源。
求通过电阻器的电流是多少？解答三：根据欧姆定律，电流（I）等于电压（V）除以电阻（R）。
所以，通过电阻器的电流可以计算为：I = V / R = 24伏 / 6欧姆 = 4安培练习题四：一个电流为3安的电流通过电阻为9欧姆的电阻器。
求通过电阻器的电压是多少？解答四：根据欧姆定律，电压（V）等于电流（I）乘以电阻（R）。
所以，通过电阻器的电压可以计算为：V = I * R = 3安 * 9欧姆 = 27伏通过以上的练习题及其解答，我们可以看到欧姆定律的应用非常简单直观。
只要记住欧姆定律的公式，并且掌握电压、电流和电阻之间的关系，就能轻松解决类似的问题。
当然，实际应用中可能会有更为复杂的电路，涉及到串联和并联电路的计算，以及复杂的电阻组合等。
但是无论是简单还是复杂的电路，欧姆定律都是解决问题的基础。
因此，对欧姆定律的理解和掌握是学习电学的重要一步。
总结起来，欧姆定律是电学中最基本的定律之一，它描述了电流、电压和电阻之间的关系。
通过练习题的训练，我们可以更好地理解和应用欧姆定律。
(完整版)欧姆定律基础计算练习题(含答案)
欧姆定律计算练习题1、如右图所示，电源电压保持不变， R = 15Q ，若在电路中再串联 一个阻值为60 Q 的电阻，电流表的示数为0.2A 。
要使电流表的示数增大为1.2A ，需在图中如何连接 电阻？阻值为多大？2、如图所示的电路中，A 、B 两点间的电压是 R i =4Q,电阻R i 两端的电压是2V ， 求：R i 中的电流强度和电阻R 2。
R i =5 Q,当开关 S 闭合时，I =0.6A ，I i =0.4A ，仏至一i4、如图所示的电路中，电流表示数为 0. 3A ， 电阻R i =40 Q, R 2=60 Q,求：干路电流I 。
5、如图所示的电路中，电源电压若保持不变。
R i =4 Q ，R 3=6Q o⑴、如果开关S i 、S 2都断开时，电流表示数为 0.6A ，那么 电源电压多大？⑵、如果开S i 、S 2都闭合时，电流表示数为2A ，那么R 2的 阻值是多大？6、如图示的电路中，电源电压为6V ，且保持不变，电阻R i 、 R 2、R 3的阻值分别为8 Q 、4Q 、i2Qo 求：⑴、如果开关S i 、S 2都断开时，电流表电压表的示数是 多大？⑵、如果开关S i 、S 2都闭合时，电流表的示数是多大？3、如图所示的电路中求R 2的电阻值。
6V ，7、有一电阻为20Q的电灯，在正常工作时它两端的电压为10V。
但是我们手边现有的电源电压是12V,要把电灯接在这个电源上，需要给它串联一个多大的电阻？（无图）8、如图所示，R i=10 Q,滑动变阻器R2的阻值变化范围是0~20Q o当滑片P移至R2的最左端时，电流表示数为0. 6A 当滑片P移至R2的最右端时，电流表和电压表的示数各是多少？—肿9、右图所示，R i=10 Q,将滑动变阻器R2的滑片置于右端，这时电压表、电流表的示数分别为10V、0.2A o 求：⑴、电阻R i两端的电压；⑵、当移动滑动变阻器的滑片后电流表的示数如右下图所示，求这时滑动变阻器接入电tR210、右图所示，电源的电压为6V保持不变，电阻R i=5Q，变阻器的最大阻值是10 Q。

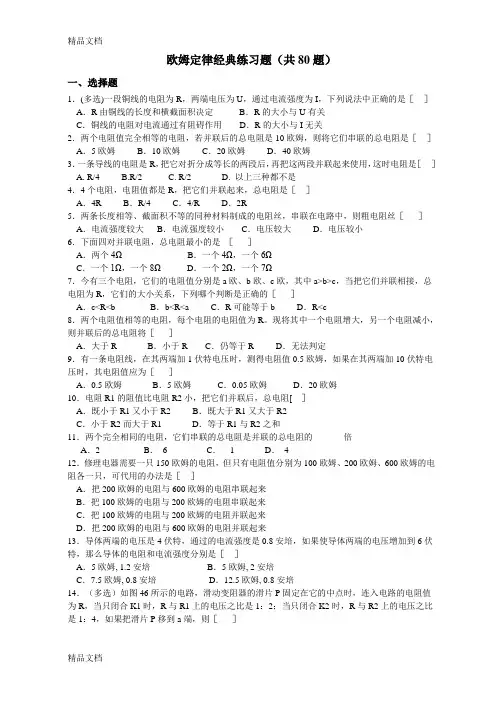

欧姆定律经典练习题(共80题)含答案
欧姆定律经典练习题(共80题)含答案编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（欧姆定律经典练习题(共80题)含答案）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为欧姆定律经典练习题(共80题)含答案的全部内容。
欧姆定律经典练习题（共80题）一、选择题1．(多选）一段铜线的电阻为R,两端电压为U，通过电流强度为I,下列说法中正确的是［］ A．R由铜线的长度和横截面积决定 B．R的大小与U有关C．铜线的电阻对电流通过有阻碍作用D．R的大小与I无关2．两个电阻值完全相等的电阻，若并联后的总电阻是10欧姆，则将它们串联的总电阻是[ ］ A．5欧姆 B．10欧姆C．20欧姆D．40欧姆3．一条导线的电阻是R,把它对折分成等长的两段后，再把这两段并联起来使用,这时电阻是［］A。
R/4 B。
R/2 C. R/2 D. 以上三种都不是4．4个电阻，电阻值都是R，把它们并联起来，总电阻是[ ］A．4R B．R/4 C．4/R D．2R5．两条长度相等、截面积不等的同种材料制成的电阻丝,串联在电路中，则粗电阻丝［］A．电流强度较大 B．电流强度较小C．电压较大 D．电压较小6．下面四对并联电阻,总电阻最小的是［］A．两个4Ω B．一个4Ω,一个6ΩC．一个1Ω,一个8Ω D．一个2Ω，一个7Ω7．今有三个电阻，它们的电阻值分别是a欧、b欧、c欧，其中a>b>c，当把它们并联相接,总电阻为R，它们的大小关系，下列哪个判断是正确的［］A．c〈R<b B．b<R〈a C．R可能等于b D．R〈c8．两个电阻值相等的电阻，每个电阻的电阻值为R。
物理欧姆定律专项综合练习题(含答案)
物理欧姆定律专项综合练习题（含答案）一、选择题1．在如图所示的电路中，电源电压恒定，R1为一定值电阻，R2为滑动变阻器．开关S闭合后，当滑动变阻器的滑片P在a、b之间滑动的过程中，电压表的示数最大为4 V，电阻R1的电功率变化范围是0.8 W～0.2 W，则电源电压是（）A. 4VB. 6VC. 8VD. 10V【答案】 C【解析】【解答】当滑动变阻器接入电路的电阻为0时，电路电流最大，电阻R1的电功率最大为0.8W，P=U2 /R1即U2/ R1=0.8W①当滑动变阻器接入电路的电阻最大0时，电路电流最小，电阻R1的电功率最小为0.2W，P′=（U-U P）2 /R1即（U-4V）2/ R1=0.2W②①②构成方程组解得U=8V，所以A，B，D错误，C正确．故选C．2．灯泡L上标有“6V 6W”字样，测得该灯泡的电流随电压变化的关系如图甲所示．现把灯泡L接入如图乙所示的电路中，若电源电压为10V不变，电流表的量程为“0～0.6A”，电压表的量程为“0～15V”，则下列说法正确的是（）A. 灯泡L正常发光时，电压表的示数为6VB. 当电流表示数为0.4A时，电压表的示数为9VC. 灯泡L的电阻值随电压表的示数的增大而增大D. 为了保证电路安全，整个电路消耗的最大功率为10W【答案】 B【解析】【解答】解：A、灯泡正常发光时的电压U L=6V，因为串联电路中总电压等于各分电压之和，所以，灯泡L正常发光时，电压表的示数：U R=U﹣U L=10V﹣6V=4V，故A错误；B、由图象可知，当I=0.4A时，U L=1V，所以U R=U﹣U L=10V﹣1V=9V．故B正确；C、灯泡的电阻随温度的升高而增大，即灯泡两端的电压越大时，实际功率越大，温度越高，电阻越大，因电压表的示数越大时，灯泡两端的电压越小，所以，灯泡的电阻随两端的电压增大而减小．故C错误；D、由图象可知，当灯泡正常发光（U L=6V）时，电路中的电流为1A＞0.6A，所以电路中的最大电流为I=0.6A，电路消耗的最大电功率P max=UI max=10V×0.6A=6W．故D错误．故选B．【分析】由电路图可知，灯泡L与滑动变阻器R串联，电压表测R两端的电压，电流表测电路中的电流；（1）灯泡正常发光时的电压和额定电压相等，根据欧姆定律求出电压表的示数；（2）根据图象读出当电流表示数为0.4A时，灯泡两端的电压，根据电阻的串联特点求出电压表的示数；（3）灯泡两端的电压越大时，实际功率越大，温度越高，电阻的越大，根据串联电路的电压特点可知电压表示数增大时灯泡两端的电压变化，进一步得出灯泡电阻与电压表示数之间的关系；（4）根据图象可知灯泡正常工作时的额定电流，并与电流表的量程相比较得出电路的最大电流，即可判断灯泡是否能正常工作；根据P=UI求出电路消耗的最大电功率．3．下图是某同学设计的测风速的装置，图中探头、金属杆和滑动变阻器的滑片P相连，可上下移动．现要求：当风吹过探头时，滑动变阻器的滑片P向上移动，且风速增大时电压表的示数增大．以下四个图中符合要求的是（）A. B.C. D.【答案】 B【解析】【解答】解：AD．探头上平下凸，当风吹过探头时，探头下方空气的流速大于上方空气的流速，探头下方空气压强小于上方空气压强，产生向下的压力差使弹簧压缩，滑片下移，故AD不符合题意；BC．探头上凸下平，当风吹过探头时，探头上方空气的流速大于下方空气的流速，探头下方空气压强大于上方空气压强，产生向上的压力差使弹簧伸长，滑片上移，R2接入电路中的电阻变小，电路中的总电阻变小；由I= 可知，电路中的电流变大，由U=IR可知，R1两端的电压变大，即B选项中电压表的示数变大，故B符合题意；因串联电路中总电压等于各分电压之和，所以，R2两端的电压变小，即C选项中电压表的示数变小，故C不符合题意．故选B．【分析】根据流体压强与流速的关系（流速越快的地方压强越小）判断产生压力的方向，然后判断滑片移动的方向确定接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和定值电阻两端的电压变化，根据串联电路的电压特点和滑动变阻器两端的电压变化．本题是力学和电学的综合题，涉及到串联电路的特点和欧姆定律的应用，会利用流体压强和流速的关系是解题的关键．4．如图所示，电源电压不变，下列说法正确的是（）A. 只闭合S1，将P向左移动，电流表示数变小，电压表示数变大B. 闭合S1、S2，断开S3，将P向左移动，R1消耗的功率增大C. 开关都闭合，将P向左移动，电压表的示数为零，电流表示数变小D. 开关都闭合，将P向左移动，L消耗的功率不变，R2消耗的功率变小【答案】B【解析】【解答】解A只闭合S1， R1、R2串联，电压表测R2电压， P向左移动，R2电阻变小，总电阻变小，电流变大，根据串联电路的分压规律知电压表示数变小，A不符合题意；（2）闭合S1、S2，断开S3， R1与灯并联后与R2串联，将P左移，R2电阻变小，根据分压原理，R2的电压变小，根据串联电路电压的规律，并联部分的电压变大，根据P＝，R1消耗的功率增大，B符合题意；（3）（4）开关都闭合，R2短路,所以滑片移动对电路无影响CD不符合题意。
