第五章 图像恢复 了解图像增强与图像恢复的异同点。
第六章 图像压缩编码 了解进行图像压缩的必要性与可能性。
第七章 图像分割
1、掌握掌握图像分割的定义、依据； 2、掌握四类图像分割方法的区别及思路。 3、掌握边缘点检测的原理和几种常用的点检测算子及其特点； 4、掌握边缘检测、平滑、锐化模块的特点和区别。 5、掌握Hough变换法检测直线的原理ቤተ መጻሕፍቲ ባይዱ过程； 6. 理解区域增长的三类方法。 7. 了解图像分割的方法、边缘线跟踪的方法、理解区域分割的原理和方 法
第三章 图像变换 1、了解图像变换的目的，傅立叶变换的定义，以及图像中频率分量与图 像特征的对应关系。 2、掌握2D-DFT的主要性质如周期性和共轭对称性（可实现用正变换计算 逆变换），变换核的可分离性（用一维变换可实现二维变换）；
第四章 图像增强 1、掌握灰度变换、图象的直方图均衡化、规定化。 2、掌握空间域平滑法、中值滤波法和空间域锐化法；（注意平滑与锐化 模板及边缘检测模板的区别，以及一些重要方法如局部平均、中值滤波、 梯度锐化、laplacian增强算子等） 3、了解频率域增强 4. 理解彩色增强技术(假彩色，伪彩色增强、彩色变换RGB->HSI）。
OpenCV图像编程（掌握）
• Opencv中图像的读取、显示、写入 • Opencv中访问图像像素的基本方法 • 图像均值滤波 • 图像中值滤波 • 图像直方图均衡化
图像模板处理的特点
• 模板计算过程
• 基本题型：
– 填空 – 简答\计算 – 综合题
数字图像处理复习
第一章 绪论 1、掌握图像的表示方法； 2、掌握图像处理的三个层次，掌握数字图像处理系统的构成框图（包括 各部分作用）； 3、了解图像处理的内容、图像处理的主要应用。
第六章 图像压缩编码 了解进行图像压缩的必要性与可能性。
第七章 图像分割
1、掌握掌握图像分割的定义、依据； 2、掌握四类图像分割方法的区别及思路。 3、掌握边缘点检测的原理和几种常用的点检测算子及其特点； 4、掌握边缘检测、平滑、锐化模块的特点和区别。 5、掌握Hough变换法检测直线的原理ቤተ መጻሕፍቲ ባይዱ过程； 6. 理解区域增长的三类方法。 7. 了解图像分割的方法、边缘线跟踪的方法、理解区域分割的原理和方 法
第三章 图像变换 1、了解图像变换的目的，傅立叶变换的定义，以及图像中频率分量与图 像特征的对应关系。 2、掌握2D-DFT的主要性质如周期性和共轭对称性（可实现用正变换计算 逆变换），变换核的可分离性（用一维变换可实现二维变换）；
第四章 图像增强 1、掌握灰度变换、图象的直方图均衡化、规定化。 2、掌握空间域平滑法、中值滤波法和空间域锐化法；（注意平滑与锐化 模板及边缘检测模板的区别，以及一些重要方法如局部平均、中值滤波、 梯度锐化、laplacian增强算子等） 3、了解频率域增强 4. 理解彩色增强技术(假彩色，伪彩色增强、彩色变换RGB->HSI）。
OpenCV图像编程（掌握）
• Opencv中图像的读取、显示、写入 • Opencv中访问图像像素的基本方法 • 图像均值滤波 • 图像中值滤波 • 图像直方图均衡化
图像模板处理的特点
• 模板计算过程
• 基本题型：
– 填空 – 简答\计算 – 综合题
数字图像处理复习
第一章 绪论 1、掌握图像的表示方法； 2、掌握图像处理的三个层次，掌握数字图像处理系统的构成框图（包括 各部分作用）； 3、了解图像处理的内容、图像处理的主要应用。

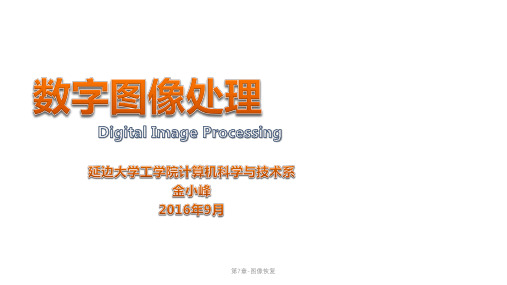

第7章-图像恢复课件
几何失真（镜头畸变，桶形失真）
两种常见的镜头失真
第7章-图像恢复
由于镜头聚焦不好引起的模糊
第7章-图像恢复
运动模糊示例
第7章-图像恢复
由于运动产生的模糊
第7章-图像恢复
7.2 几何失真校正
几何失真：图像采集过程中，原始场景中各部分之间的空间关系与图像 中各对应像素间的空间关系发生了变化，导致两者的不一致，产生了几 何失真或几何畸变 1 空间变换
序统计滤波器组合形成混合滤波器。最后将这些线型滤波器的的中值 作为最终输出。
第7章-图像恢复
这个滤波器与标准的中值滤波器有相似的滤波效果， 但是计算速度第要7快章很-图多像恢复
2D图像中：（常取模板中元素的个数为5）
其他两个典型的模板
第7章-图像恢复
2 选择性滤波器 在受到不同噪声影响的位置选择不同的滤波器 线性滤波器能有效地消除高斯噪声和均匀分布噪声，但对脉冲噪声的 消除效果较差 中值滤波器能有效地消除脉冲类噪声
第7章-图像恢复
第7章-图像恢复
消除运动模糊造成的图像退化
针对gb
第7章-图像恢复
含噪声恢复
7.6 维纳滤波(Wiener Filter),亦称最小均方误差滤波
Wiener Filter
第7章-图像恢复
计算时，引入平均噪声功率和平均图像功率，分别定义为：
则，
Matlab中wiener滤波的相关函数有：
将失真图像的灰度按插值 算法分配给不失真图像的 4个像素
将失真图像的4个像素灰 度按插值算法分配给不失 真第图7章像-图的像1恢个复 像素
Example:
第7章-图像恢复
7.3 噪声滤波器
噪声可定义为图像中不希望有的部分，或图像中不需要的部分 噪声本身也是一种信号,它携带了噪声源的信息 如果噪声与信号无关，那就无法根据信号的特性来预测噪声的特性。

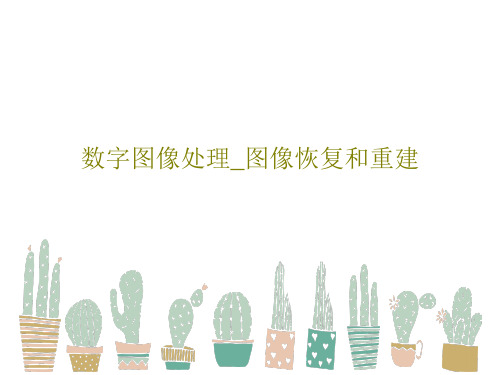

数字图像处理_图像恢复和重建55页PPT
❖ 知识就是财富 ❖ 丰富你的人生
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非
数字图像处理_图像恢复和重建
46、法律有权打破平静。——马·格林 47、在一千磅法律里，没有一盎司仁 爱。— —英国
48、法律一多，公正就少。——托·富 勒 49、犯罪总是以惩罚相补偿；只有处 罚才能 使犯罪 得到偿 还。— —达雷 尔
50、弱者比强者更能得到法律的保护 。—— 威·厄尔
谢谢你的阅读
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非
数字图像处理_图像恢复和重建
46、法律有权打破平静。——马·格林 47、在一千磅法律里，没有一盎司仁 爱。— —英国
48、法律一多，公正就少。——托·富 勒 49、犯罪总是以惩罚相补偿；只有处 罚才能 使犯罪 得到偿 还。— —达雷 尔
50、弱者比强者更能得到法律的保护 。—— 威·厄尔
谢谢你的阅读

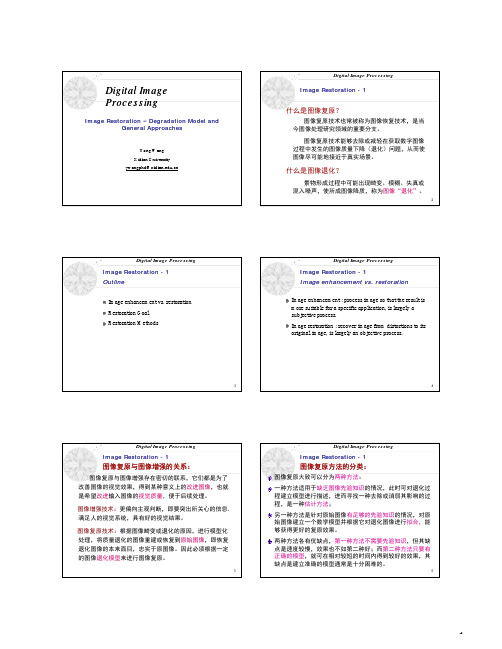

Lecture08-Restoration1
