实验五 晶体管放大电路的实验
晶体管共射极单管放大器实验报告
晶体管共射极单管放大器实验报告一、实验目的：1.掌握晶体管共射极单管放大器的工作原理；2.通过实验验证晶体管共射极单管放大器的放大特性。
二、实验仪器与器件：1.功能发生器；2.直流稳压电源；3.2N3904NPN型晶体管；4.脉冲发生电路；5.负载电阻；6.示波器等。
三、实验原理：四、实验步骤与过程：1.搭建晶体管共射极单管放大器电路，根据实验原理连接好各个器件与仪器；2.将直流稳压电源的正极接入收集端，负极接入基极，并合理调节稳压电源的电压和电流；3.通过功能发生器向基极注入正弦信号，调节发生器频率和幅值；4.同时连接示波器，观察输入信号与输出信号的波形；5.改变输入信号的频率和幅值，记录输出信号的变化；6.对比输入信号与输出信号，确定放大倍数。
五、实验数据记录与分析：1.在不同频率下，记录输入信号与输出信号的幅值，并计算放大倍数；2.提取数据，绘制频率与放大倍数的关系曲线；3.分析曲线特点，讨论晶体管放大器的工作频率范围；4.对比不同输入信号幅值下的输出信号，分析并解释放大器的失真情况。
六、实验结果与结论：1.经过实验数据的分析和计算，可以得出晶体管共射极单管放大器在一定频率范围内具有较好的放大效果；2.放大倍数随频率的增加而下降，且存在失真现象；3.实验结果与理论相符，验证了晶体管共射极单管放大器的放大特性。
七、实验心得与体会：通过本次实验，我深入了解了晶体管共射极单管放大器的工作原理和特性，并且掌握了实验操作技巧。
实验中遇到了一些问题，如输出信号失真、调节电源电压等，但通过耐心地调试和思考，最终取得了满意的实验结果。
通过这次实验，我不仅提高了对电路放大器的理解，还锻炼了实验操作和数据分析能力。
共射极单管放大电路实验报告
共射极单管放大电路实验报告
共射极单管放大电路是一种常见的放大电路，由一个NPN型晶体管组成。
本实验的目的是通过实验验证共射极单管放大电路的放大特性。
一、实验原理：
共射极单管放大电路是一种常用的放大电路，使用一个NPN型晶体管来放大输入信号。
晶体管的三个引脚分别为发射极（E）、基极（B）、集电极（C）。
在共射极单管放大电路中，输入信号通过耦合电容C1输入到基极，集电极通过负载电阻RC与正电源相连。
输出信号由电容C2耦合到负载电阻RL上。
二、实验仪器：
1. 功率放大器实验箱
2. 万用表
3. 音频信号发生器
三、实验步骤：
1. 连接电路：根据实验箱上的电路图，将电路连接好。
2. 调整电源：根据实验箱上的电源电压要求，调整电源电压。
3. 调节发生器：将发生器的频率调节到所需的数值，信号幅度调节适宜值。
4. 测量电压：用万用表分别测量发射极电压、集电极电压和基极电压。
5. 测量电流：用万用表测量发射极电流、集电极电流和基极电流。
6. 测量电容：用万用表测量输入输出电容。
四、实验结果：
将实验测得的数据填入实验报告中，并绘制相应的图表。
五、实验分析：
根据实验结果分析共射极单管放大电路的放大特性、输入输出电容等参数。
六、实验总结：
总结本实验的目的、步骤、结果以及实验中遇到的问题等。
七、思考题：
进一步思考实验中遇到的问题，并提出解决方案。
晶体管负反馈放大电路分析

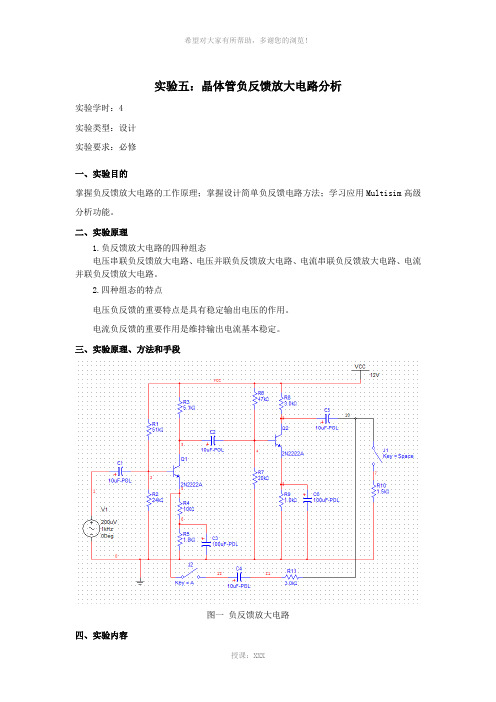

实验五：晶体管负反馈放大电路分析实验学时：4实验类型：设计实验要求：必修一、实验目的掌握负反馈放大电路的工作原理；掌握设计简单负反馈电路方法；学习应用Multisim高级分析功能。
二、实验原理1.负反馈放大电路的四种组态电压串联负反馈放大电路、电压并联负反馈放大电路、电流串联负反馈放大电路、电流并联负反馈放大电路。
2.四种组态的特点电压负反馈的重要特点是具有稳定输出电压的作用。
电流负反馈的重要作用是维持输出电流基本稳定。
三、实验原理、方法和手段图一负反馈放大电路四、实验内容（1）分别测量开环及闭环电路放大倍数，输入输出电阻，幅频特性，失真度，然后进行比较分析。
在开环电路中放大倍数：N=380.750/（280.296*10^-3）=1358.385输入电阻：I；U：Ri=U/I=200/1.829=109.349Ω输出电阻：Uo：UL：Ro=R10*UL/(Uo-UL)=1500*126.826*10^-3/((274.408-126.826)*10^-3)=1.3KΩ幅频特性：失真度：在闭环电路中：放大倍数：N’=8.507/(280.824*10^-3)=30.293输入电阻：I：U：Ri’=U/I=200/3.655=54.720Ω输出电阻：Uo:UL：Ro’=R10*UL/(Uo-UL)=60.760KΩ幅频特性：失真度：（2）直流工作点分析计算各节点电压（3）交流分析采用每10倍频程扫描10个点的方式，分析1Hz~10Hz电路的频率特性。
（4）瞬态分析分析0~0.3ms内电路的瞬态特性（5）参数扫描分析 R1：27~87kΩ，R11:2,3,5,10KΩ。
R1:R11:（6）温度扫描分析工作温度分别为-25℃，25℃，50℃，100℃时分析电路的瞬态响应. 25℃:50℃:100℃:（7）容差分析 若晶体管参数模型b R ，je C 和jc C 的容差为8%，分析该容差对电路频率特性的影响。
【东南大学 模电实验】实验五 晶体管放大器的频率响应
实验五晶体管放大器的频率响应实验目的：1.熟悉仿真软件Multisim的使用，掌握基于软件的电路设计和仿真分析方法；2.熟悉PocketLab硬件实验平台，掌握波特图功能的使用方法；3.通过软件仿真和硬件实验验证，掌握晶体三极管放大器的上下限频率及通频带的概念；实验预习：设置图5-1电路，改变CC1，CC2和CE1三个电容和负载电阻R8，并在负载电阻并接负载电容C1，获得下图电路。
图5-11.计算该单级放大器的中频电压增益。
β=120I B=μAI E=r be=V T/I BQ=23kΩAv=-Ebe C R r R )1(1ββ++=Avs=-20lgAv= f L =π2**111CC R CC =f H =π2**111C R C =53052.复习放大器上下限频率概念和计算方法。
CC2和CE1足够大，可视为短路电容。
具有高通特性的电容CC1和输入电阻Ri 决定了电路的f L ；低通特性的电容C1和输出电阻决定了电路的f H 。
分别计算f L ，f H 和通频带BW,填入表1。
实验内容：一．NPN 管放大器仿真实验 1.放大器幅频和相频仿真：根据图5-1所示电路，在Multisim 中搭建晶体三极管2N3904单级放大电路，进行电路的幅频和相频特性仿真。
幅频和相频特性曲线：表5-1计算值仿真值实测值放大器增益（dB）下限频率fL（Hz）上限频率fH（Hz）5305通频带BW（Hz）51992.放大器瞬态仿真分别输入三个不同频率的相同幅度正弦波信号，观察瞬态波形输出，并从示波器上显示的波形峰峰值换算出不同频率的增益值，填入表5-2.与AC仿真结果对比，理解放大器的频率响应。
50HzAv=20=Av(s)=-20lgAv=---------------------------------------------------------------------------------------------------------------5kHzAv==7kHz Av==可见AC仿真和示波器的测试结果相同。
晶体管两级放大电路实验报告
竭诚为您提供优质文档/双击可除晶体管两级放大电路实验报告篇一：实验三晶体管两级放大电路实验报告《模拟电子技术》实验报告篇二：实验四两级放大电路实验报告实验四两级放大电路一、实验目的l、掌握如何合理设置静态工作点。
2、学会放大器频率特性测试方法。
3、了解放大器的失真及消除方法。
二、实验原理1、对于二极放大电路，习惯上规定第一级是从信号源到第二个晶体管bg2的基极，第二级是从第二个晶体管的基极到负载，这样两极放大器的电压总增益Av为：Vo2Vo2Vo2Vo2Vo1VsViVi1Vi2Vi1式中电压均为有效值，且Vo1?Vi2，由此可见，两级放大器电压总增益是单级电压增益的乘积，由结论可推广到多级放大器。
当忽略信号源内阻Rs和偏流电阻Rb的影响，放大器的中频电压增益为：Vo1Vo1?1R?L1Rc1//rbe2AV11VsVi1rbe1rbe1Vo2Vo2?2R?L2Rc2//RLAV22Vi1Vo1rbe2rbe2Rc1//rbe2Rc2//RLAV?AV1?AV2??1??2rbe1rbe2必须要注意的是AV1、AV2都是考虑了下一级输入电阻（或负载）的影响，所以第一级的输出电压即为第二级的输入电压，而不是第一级的开路输出电压，当第一级增益已计入下级输入电阻的影响后，在计算第二级增益时，就不必再考虑前级的输出阻抗，否则计算就重复了。
2、在两极放大器中β和Ie的提高，必须全面考虑，是前后级相互影响的关系。
3、对两级电路参数相同的放大器其单级通频带相同，而总的通频带将变窄。
guo?gu1o?gu2o式中gu?20logAV(db)三、实验仪器l、双踪示波器。
2、数字万用表。
3、信号发生器。
4、毫伏表5、分立元件放大电路模块四、实验内容1、实验电路见图4-1RL3K2、设置静态工作点(l)按图接线，注意接线尽可能短。
(2)静态工作点设置：要求第二级在输出波形不失真的前提下幅值尽量大，第一级为增加信噪比，静态工作点尽可能低。
晶体管单级放大电路实验报告
晶体管单级放大电路实验报告一、实验目的本实验的主要目的是通过实验了解晶体管单级放大电路的工作原理和特性，掌握晶体管的基本参数测量方法，提高实验操作技能。
二、实验原理晶体管单级放大电路是一种基本的放大电路，它由一个晶体管及其外围电路组成。
晶体管单级放大电路的输入端为基极，输出端为集电极，而发射极则被接地。
当输入信号加到基极时，由于晶体管的放大作用，输出信号将会在集电极处得到放大。
晶体管单级放大电路的放大倍数可以通过晶体管的直流工作点来调节。
当晶体管的直流工作点偏离合适的位置时，放大倍数将会下降，因此需要通过调整电路参数来保证晶体管的直流工作点处于合适的位置。
三、实验步骤1. 按照实验电路图连接电路，注意电路连接的正确性。
2. 将信号源接入电路的输入端。
3. 将示波器接入电路的输出端。
4. 打开电源，调整电源电压，使晶体管的直流工作点处于合适的位置。
5. 调整信号源的幅度和频率，观察输出信号的波形和幅度。
6. 测量晶体管的电流放大倍数、输入电阻和输出电阻等参数。
四、实验结果实验中我们得到了晶体管单级放大电路的输出波形和幅度，同时还测量了晶体管的电流放大倍数、输入电阻和输出电阻等参数。
实验结果表明，晶体管单级放大电路具有较好的放大效果，且可以通过调整电路参数来控制放大倍数。
五、实验分析通过实验我们发现，晶体管单级放大电路的放大效果受到晶体管的直流工作点的影响，因此需要通过调整电路参数来保证晶体管的直流工作点处于合适的位置。
此外，晶体管单级放大电路的放大倍数也可以通过改变电路参数来调节，因此需要根据具体的应用需求来选择合适的电路参数。
六、实验总结本实验通过实验了解了晶体管单级放大电路的工作原理和特性，掌握了晶体管的基本参数测量方法，提高了实验操作技能。
同时，我们也发现了晶体管单级放大电路的一些特点和应用注意事项，这对于今后的电子技术学习和应用都具有一定的参考意义。
实验五 两级放大电路
实验五晶体管两级放大器一、实验目的1、掌握两级阻容放大器的静态分析和动态分析方法。
2、加深理解放大电路各项性能指标。
二、实验仪器1、双踪示波器2、万用表3、交流毫伏表4、信号发生器三、实验原理实验电路图如下所示：图3-1 晶体管两级阻容放大电路1、阻容耦合因有隔直作用，故各级静态工作点互相独立，只要按实验二分析方法，一级一级地计算就可以了。
2、 两级放大电路的动态分析 1) 中频电压放大倍数的估算21μμμA A A ⨯= （3-1）单管基本共射电路电压放大倍数的公式如下：单管共射 '(1)ReLbe R A r μββ=-++ （3-2）要特别注意的是，公式中的,'L R 不仅是本级电路输出端的等效电阻，还应包含下级电路等效至输入端的电阻，即前一级输出端往后看总的等效电阻。
2) 输入电阻的估算两级放大电路的输入电阻一般来说就是输入级电路的输入电阻，即：R i ≈R i1 （3-3） 3) 输出电阻的估算两级放大电路的输出电阻一般来说就是输出级电路的输出电阻，即：R o ≈R o2 （3-4） 3、 两级放大电路的频率响应 1) 幅频特性已知两级放大电路总的电压放大倍数是各级放大电路放大倍数的乘积，则其对数幅频特性便是各级对数幅频特性之和，即：||lg 20||lg 20||lg 2021μμμA A A += （3-5） 2) 相频特性两级放大电路总的相位为各级放大电路相位移之和，即21ϕϕϕ+=（3-6）四、实验内容a. 测量静态工作点1、图3-1中，跳线J3、J5、J8连接，J4、J6、J7、J10断开。
2、输入信号V i 为0。
3、打开直流开关，第一级静态工作点已固定，可以直接测量。
调节RW2电位器使第二级的I C2=1.0mA （即U E2=0.43V ），用万用表分别测量第一级、第二级的静态工作点，记入表3-1。
b. 测试两级放大器的各项性能指标1、关闭系统电源，连接信号源与Vi。
五管放大器设计报告
摘要 (2)一、设计要求 (2)二、设计原理 (3)2.1 MOS管工艺参数 (3)2.2 相关计算公式 (4)2.2.1 电流I (4)D2.2.2 跨导g (5)m2.2.3 电阻r (5)2.2.4 电导与增益 (5)2.3 确定MOS管尺寸 (6)三、电路仿真 (7)3.1 差分放大器仿真电路图 (7)3.2 差分放大电路静态仿真 (8)3.3 差分放大电路动态仿真 (10)3.4 MOS管不同宽度对比 (12)四、版图设计 (13)4.1 版图设计优化 (13)4.2 版图绘制 (16)4.3 版图DRC检测 (17)4.4 版图LVS检测 (18)4.5 版图PEX仿真 (20)五、总结 (20)摘要作为普通单端输入放大器推广的差分放大器用于处理两个输入信号的差值，而与输入信号的绝对值无关，其把两个输入信号的差值以一个固定的增益进行放大，通常作为功率放大器和发射极耦合逻辑电路的输入级使用。
两个参数完全相同的晶体管以直接耦合的方式构成放大器，若两个输入端输入大小相位完全相同的信号电压，则放大器的输出为零，可以通过这一特点来抑制零点漂移，使放大器用作于直流放大器。
在集成电路中，差分放大器可用于去除两个信号源中不需要的共模信号，仅放大差分信号，可有效抑制随时间变化的电源电压波动、衬底电压波动、温度变化产生的共模噪声。
在差分放大电路中，电流镜可以精确的复制电流而不被工艺和温度影响，因而差分对的尾电流源用NMOS来镜像，负载电流源用PMOS来镜像，且电流镜中采用相同参数的MOS管来减小边缘扩散。
MOS 管的沟道长度对阈值电压影响较大，因此，电流的比值可通过宽度来调整，从而使整个放大电路达到最佳性能。
一、设计要求设计一个简单差分放大器（五管放大器），需知五管放大器结构简单，但增益小，通常增益在50dB以下，其基本电路图如下：图1-1差分放大器电路图其仿真系统中电路图可设计如下：图1-2电路原理图二、设计原理2.1 MOS管工艺参数基于0.35umMOS工艺，查看model文件可知设计差分放大器电路所需MOS 管主要参数：2.2 相关计算公式2.2.1 电流D I（1）已知电流公式：221dsat ox D V L W C I μ=其中ox C 为单位面积栅氧化层电容，dsat V 为过驱动电压。
实验五放大电路实验
实验五放大电路实验
【实验目的】
学会放大器静态工作点的调试方法，分析静态工作点对放大器性能的影响。
掌握放大器电压放大倍数、输入电阻、输出电阻的测试方法。
【实验类型】
验证性。
【实验内容及要求】
1.阻容单级共射放大电路静态工作点的测量。
测量电路如下，将电位器调至33%，
完成下表数据测量。
图1
2.放大电路动态指标（Av、Ri、Ro）的测量。
（1）在信号输入端接函数信号发生器，利用示波器测量输入输出信号的波形，并调整读数指针读出电路输出正弦波的幅值，算出电压放大倍数，填写下表。
图 2
（2）测量输入、输出电阻。
输入电阻测试：虚拟信号发生器的信号频率仍为1H Z，幅值30mV，电位器调至33%。
在放大器输入端串联一个5.1KΩ电阻，利用万用表测量5.1KΩ电阻两端的电位值，根据公式计算Ri。
R i=U i
I i
=
U i
U S−U i
×R
输出电阻测试：电路连接恢复成图2，电位器百分比调至33%。
利用示波器分别测量空载时的电压U O 和负载为10K Ω时的输出电压U OL 的幅值，根据公式计算输出电阻。
R O =(
U O
U OL
−1)×R L 将上述测量值填入下表：。
五倍放大文档
电路设计：晶体管五倍放大电路电路设计规格:电压增益：5倍频率特性：1KHZ实验理论：用到晶体管单级放大电路的基本接法共射电路和共集电路其特点分别为：1. 共射电路既能放大电流又能放大电压，输入电阻在三种电路中居中，输出电阻大，频带较窄；常做为低频电压放大电路的单元电路。
2. 共集电路只能放大电流不能放大电压，是三种接法中输入电阻最大、输出电阻最小的电路，具有电压跟随的特点。
常用于电压放大电路的输入级和输出级，在功率放大电路中也常采用射极输出的形式。
放大电路的主要性能指标有：放大倍数、输入电阻、输出电阻。
而保证基本放大电路处于线性工作状态（不产生非线性失真）的必要条件是设置合适的静态工作点Q，Q点不但影响电路输出是否失真，而且直接影响放大器的动态参数。
原理图：一、求各部分的直流电位首先，在图1所示的电路中，基极的直流电位V B （为b υ的直流部分），用R1和R2对电源电压V CC 进行分压后电位，所以流进晶体管的基极电流的直流成分I B 是很小，可以忽略，则 =+2B C C12R V VR R （V ）（1）发射极的直流电位V E （为u e 的直流部分），比V B 低的基极发射极间的电压V BE ，设V BE =0.6V 。
则V E =V B - 0.6 （V ） （2）发射极上流动的直流部分I E （为b i 的直流部分）为：.-==E B E EEV V 06I R R （A ）(3)集电极的直流电压V C （为c υ的直流部分）为电流电压减去R C 的压降而算得的值，所以V C 为：=-C C C C C V V I R （V ） （4） 基极电流为很小的值，所以可以忽略，则I C =I E 。
则有=-C C C E C V V I R （V ） （5）二、求交流电压放大倍数在图2所示电路的交流放大倍数（交流增益）由于晶体管的基极-发射极间存在的二极管是在导通情况下使用的（交流电阻为0），所以基极端子的交流电位（i υ=）直接地出现在发射极，因此由交流输入电压i υ引起的e i 的交流变化部分e i ∆为：ie Ei R υ= （6）令集电极电流的交流变化部分为c i ∆，则c υ的交流变化部分c υ∆为：c c C i R υ∆=∆ （7）认为集电极=发射极电流，则c e i i ∆=∆，所以ic c c c Ei R R R υυ∆=∆=（8）用C 2将c υ的直流成分截去，交流输出信号o υ的本身：io c C EU R R υυ=∆=（9）因此，该电路的交流电压放大倍数V A 得o C V iER A R υυ==(10)放大倍数V A 与晶体管的直流电流放大系数h FE 无关,而是由R C 与R E 之比来决定的(因为设计的时候认为基极电流为0,所以与h EF 无关)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验五晶体管放大电路的实验
【实验目的】
1．熟悉和掌握模拟电路实验箱的使用方法。
2．掌握放大器静态工作点的调试方法并分析静态工作点对放大性能的影响。
3．掌握放大电路输出电阻R O 和输入电阻R i 的测定方法。
【实验仪器】
1．双踪示波器一台
2．万用表一台
3．交流毫伏表一台
4．信号发生器一台
【实验原理】
1.放大器静态指标的测试
图5-1 共射极单管放大器实验电路
图5-1 为电阻分压式工作点稳定单管放大器实验电路图。
它的偏置电路采用R B2 和R B1组成的分压电路，并在发射极中接有电阻R E，以稳定放大器的静态工作点。
当在放大器的输入端加入输入信号U i 后，在放大器的输出端便可得到一个与U i 相位相反，幅值被放大了的输出信号U0，从而实现了电压放大。
在图5-1 电路中，当流过偏置电阻R B1 和R B2 的电流远大于晶体管T 的基极电流I B 时（一般5~10 倍），则它的静态工作点可用下式估算，V CC 为供电电源，此为+12V。
电压放大倍数
输入电阻
输出电阻
1) 静态工作点的测量
测量放大器的静态工作点，应在输入信号U i=0 的情况下进行，即将放大器输入端与地端短接，然后选用量程合适的数字万用表，分别测量晶体管的集电极电流I C 以及各电极对地的电位U B、U C 和U E。
一般实验中，为了避免断开集电极，所以采用测量电压，然后算出I C 的方法，例如，只要测出U E，即可用
或者
2) 静态工作点的调试
放大器静态工作点的调试是指对三极管集电极电流I C（或U CE）调整与测试。
静态工作点是否合适，对放大器的性能和输出波形都有很大的影响。
如工作点偏高，放大器在加入交流信号以后易产生饱和失真，此时u O 的负半周将被削底，如图5-2（a）所示，如工作点偏低则易产生截止失真，即u O 的正半周被缩顶（一般截止失真不如饱和失真明显），如图5-2（b）所示。
这些情况都不符合不失真放大的要求。
所以在选定工作点以
后还必须进行动态调试，即在放大器的输入端加入一定的u i，检查输出电压u O 的大小和波形是否满足要求。
如不满足，则应调节静态工作点的位置。
图5-2 静态工作点对U0 波形失真的影响
改变电路参数U CC，R C，R B（R B1，R B2）都会引起静态工作点的变化，如图5-3 所示，但通常多采用调节偏电阻R B2 的方法来改变静态工作点，如减小R B2，则可使静态工作点提高等。
最后还要说明的是，上面所说的工作点“偏高”或“偏低”不是绝对的，应该是相对信号的幅度而言，如信号幅度很小，即使工作点较高或较低也不一定会出现失真。
所以确切的说，产生波形失真是信号幅度与静态工作点设置配合不当所致。
如须满足较大信号的要求，静态工作点最好尽量靠近交流负载线的中点。
图5-3 电路参数对静态工作点的影响
2．放大器动态指标测试
放大器动态指标测试包括电压放大倍数、输入电阻、输出电阻、最大不失真输出电压（动态范围）和通频带等。
1) 电压放大倍数A V 的测量
调整放大器到合适的静态工作点，然后加入输入电压u i，在输出电压u o 不失真的情况下，用交流毫伏表测出u i 和u o 的有效值U i 和U o，则
2) 输入电阻R i 的测量
为了测量放大器的输入电阻，按图2-4 电路在被测放大器的输入端与信号源之间串入一已知电阻R，在放大器正常工作的情况下，用交流毫伏表测出U S 和U i，则根据输入电阻的定义可得
测量时应注意：
测量R 两端电压U R 时必须分别测出U S 和U i，然后按U R=U S -U i 求出U R 值；电阻R 的值不宜取得过大或过小，以免产生较大的测量误差，通常取R 与R i 为同一数量级为好，本实验可取R=1～2KΩ。
3) 输出电阻R O 的测量
按图5-4 电路，在放大器正常工作条件下，测出输出端不接负载R L 的输出电压U O 和接入负载后输出电压U L，根据
即可求出R O
在测试中应注意，必须保持R L 接入前后输入信号的大小不变。
图5-4 输入、输出电阻测量电路
【实验内容】
1．连线
在主实验箱上正确插好晶体管模块，按图5-1 正确连接实验电路：TP7 接+12V 电源，TP3接地，TP1 作为信号U i 输入端。
开关S2、S3、S4、S5 向上拨，S1、S8、S10、S11、S12、S13 向下拨，S9 向左拨。
连接跳线S6（此时S7、S14、S15 断开）。
连接TP10 和TP19，即接入10K 负载。
检查连线正确无误后按下直流电源开关K101 和K102。
若正确连接，模块上的电源指示灯L 0 将会亮。
注：后续实验电路的组成都是这样按指导书提供的原理图在实验箱相应模块中进行连接，把分立元件组合在一起构成实验电路。
若提到NPN管，则指NPN（9013），若提到PNP，则指PNP（9012）；对于开关，一般向上为开，向下为断，向左为断，向右为开，以后连接实验图均如此，不再详细说明。
2．测量静态工作点
静态工作点测量条件：输入端TP1 接地，即U i =0。
在步骤1 连线的基础上，TP1 接地（即U i =0），调节电位器PR1，使三极管T1 发射极电流I C=1.0mA（即U E=1.1V）。
用万用表测量三极管T1 各极电压U B、U E 和U C，用万用表测量R B2（见图5-1 标注）的值（断开电源和S2 测量R B2），记入表5-1。
表5-1 I C=1.0mA
3．测量电压放大倍数
断开电源，断开TP1 与地的连线，接通电源。
从TP1 处输入频率为1KHz、峰峰值为50mV的正弦波信号U i。
用双踪示波器同时观察放大器输入电压U i（TP1 处）和输出电压U o（TP10处）的波形。
在U o 波形不失真的条件下，用毫伏表测量下述三种情况时(1.负载为10KΩ，即TP10 与TP19 相连；2.负载为1KΩ，即TP10 和TP18 相连；3.负载为∞，即断开TP10 处的连线)的U o 有效值，并用双踪示波器观察U o 和Ui 的相位关系，记入表5-2。
表5-2 I C=1.0mA U i = mV （有效值）
注意：由于晶体管元件参数的分散性，定量分析时所给U i 峰峰为50mV 不一定适合，需要根据实际情况适当调节U i 峰峰值，以后不再说明。
由于U o 所测的值为有效值，故峰峰值U i 需要转化为有效值或用毫伏表测得的U i 来计算A V 值。
切记万用表、毫伏表测量的值是指有效值，而示波器测量的值是指峰峰值。
4．观察静态工作点对电压放大倍数的影响
在步骤3 R C=5.1KΩ，R L= ∞的条件下（参见图2-1），从TP1 处输入频率为1KHz、峰峰值为50mV 的正弦波信号U i。
调节电位器PR1，用示波器在TP10 处观察输出电压波形U o。
在U o 不失真的条件下，测量T1 发射极的电流I C（怎么测）和U o 值，记入表2-3。
测量I C 时，要使U i=0（断开输入信号U i，TP1 接地）。
表5-3 R C=5.1KΩ R L= ∞ U i = mV（有效值）
【实验报告】
1．整理实验数据和表格。
2．分析观察到的实验现象，得出实验结论。
【思考题】
1．在测试过程中怎样选择输入信号的大小和频率？为什么信号频率一般选1KHz，而不选用1MHz？
2．为什么放大器的放大倍数没有达到10000 倍？若出现了放大倍数只有几倍的情况，这是为什么？。
