10kV电缆线路用户分界负荷开关箱v2

配网架空入地工程 1 / 15 10kV电缆线路用户分界负荷开关箱 （Q/GDW 02 1 2331—2010） 1. 适用范围 本技术条件适用于 工程10kV电缆线路用户分界负荷开关箱的通用招标订货，是相关设备通用订货合同的技术条款。

本技术条件规定了10kV电缆线路用户分界负荷开关箱（以下简称分界开关）及其配套PT、CT、控制器等的使用环境条件、性能参数、结构尺寸、技术要求、型式试验、出厂试验、标志、包装、运输和贮存等具体内容。

2. 采用标准 供货方应使用最新颁布执行的国家标准、行业标准和IEC标准，在用户方同意时可以使用其他性能更高的标准。行业标准中已对产品质量分等作出规定的条款，供货方所提供的产品性能应达到优等品的标准。当以上标准中的条款与本技术条件发生偏差时，应以本技术条件为准。 负荷开关柜及配套PT、CT部分 GB 3804－2004 3.6kV～40.5kV高压交流负荷开关 GB 3906—2006 3.6kV～40.5kV交流金属封闭开关设备和控制设备 GB/T 11022—1999 高压开关设备和控制设备标准的共用技术要求 DL 404－1997 户内交流高压开关柜订货技术条件 GB 3309—1989 高压开关设备常温下机械试验 GB 311.1—1997 高压输变电设备的绝缘配合 GB 1208－2006 电流互感器 DL/T 726—2000 电力用电压互感器订货技术条件 控制器部分 GB/T 7261-2008 继电保护和安全自动装置基本试验方法 GB/T 11287-2000 量度继电器和保护装置的振动试验（正弦）（idt IEC 60255-21-1：1988） GB/T 14537-1993 量度继电器和保护装置的冲击与碰撞试验（idt IEC 60255-21-2：1988） GB/T 17626.4-2008 电磁兼容试 验和测量技术 电快速瞬变脉冲群抗扰度试验 配网架空入地工程 2 / 15 DL/T 721-2000 配电网自动化系统远方终端 3. 使用条件 3.1设备名称：10kV电缆线路用户分界负荷开关箱 3.2设备规格： 型 3.2.1 外壳造型：（居民区式□、商业区式□、旅游区式□）请选“ √” 3.3使用环境条件 1) 海拔高度： ≤1000m

2) 环境温度： -25℃ ~ +40℃ 最高日平均气温35℃ 3) 相对湿度： 日平均值 95% 4) 抗震能力： 地面水平加速度 0.3g 地面垂直加速度 0.15g 同时作用持续三个正弦波 安全系数1.67。 5) 安装位置： 户外/户内 10kV电缆线路用户责任分界点处 6) 适用于10kV配电网中性点不接地、经消弧线圈接地及低电阻接地方式

4. 技术要求 4.1 分界开关本体部分 4.1.1 开关柜规格 面对开关柜正面，左侧面电缆进线，电缆T头方式左侧进线，具备两路电缆接入方式，从左往右依次是进线电缆单元、出线用户分界负荷开关单元、PT单元。(具体回路数根据商务合同确定)（一进一出见附图1，一进三出见附图2）。

4.1.2开关柜类型 1）采用真空灭弧介质负荷开关或SF6环网负荷开关柜。选用国内技术领先、具有成熟运行经验的品牌。 选用真空负荷开关柜时，真空灭弧环网负荷开关结构为真空灭弧室串联联动隔离刀闸，隔离断口≥25mm，刀闸先于真空灭弧室触头合闸，后于触头分闸。真空灭弧室采用陶瓷外配网架空入地工程 3 / 15 壳。SF6环网负荷开关选用合闸、分闸和接地3工位开关。

4.1.3 性能参数 序 号 名 称 单 位 数 值 备 注 1 额定电压 kV 12

2 断口绝缘水平

工频耐受电压

kV 48

雷电冲击试验电压（峰值） 85

3 对地及相间 绝缘水平 工频耐受电压 42

雷电冲击试验电压（峰值） 75 4 额定电流 A 630 5 额定热稳定电流（有效值） kA 20 6 额定热稳定时间 s 2 7 额定短路关合电流（峰值） kA 50 8 额定动稳定电流（峰值） kA

9 接地故障开断电流 A 30 10 额定电缆充电开断电流 A 5~20 11 额定投切空载变压器电感电流 A 0.05~1 12 机械寿命 次 5000 13 关合额定短路电流次数 次 2 14 开断额定电流 次 1000 4.1.4 技术要求 1）操动机构的控制、联动、信号电路的各元件及二次回路本身应能承受工频试验电压2kV/1min。 2）开关按GB 3309-89第5条及GB 3804-2004第6.6.3条规定，进行机械寿命试验，试验后断口间仍应能承受工频试验电压48kV/1min。 3）开关在机械寿命试验前后，进行温升试验。在额定SF6充气下限压力下 ，按GB 763-90进行试验，温升应在合格范围内，且温升试验前后主回路电阻之差不超过20%。 4）开关按GB 3804-2004中表6规定的次数在额定SF6充气下限压力下进行额定负荷电流开断、关合，以及额定短路电流的关合试验。开断电流前后应能承受工频试验电压配网架空入地工程 4 / 15 42kV/1min及雷电冲击耐压75kV正负极性各15次(开断电流试验后断口间通过雷电冲击耐压值的80%)。 5）开关柜的操作机构为：手动/电动合闸、手动/电动分闸，操作电压为DC48V，直流线圈85%～110%额定电压应可靠动作。开关固有分闸时间≤50ms，保护动作+开关固有分闸时间≤90ms。 6）开关柜操作面板上标示一次模拟连接线，有明显开关“分”、“合”指示，安装运行后可以清晰地识别开关分、合闸位置。并且必须保证分、合闸指示与开关分、合闸实际位置对应一致。 开关配备手动合分闸操作杆，以便紧急时使用手动操作方式分合开关。 开关在电动合闸后，除能电动分闸外，还应配备机械分闸钮，以便紧急时能机械脱扣分闸。 7）开关柜的操作满足机械五防要求。 8）开关柜密封箱体采用冷轧钢板或不锈钢板，真空开关柜气箱箱体钢板厚度不小于3mm。 9）开关柜表面喷涂户外粉，颜色为RAL7035（电脑灰）。 10）在制造工艺上保证开关柜箱体SF6气体密封，以SF6气体绝缘的真空负荷开关柜气体年泄漏率不得大于0.5%。开关充气前，应进行箱内清理，保证箱体内清洁。开关在寿命期具有有效的保障运行安全、防止凝露的措施，箱内加装吸附剂。 11）开关柜应设置压力释放点或区域。 12）设置专用接地排及接地标志，方便接地引线连接。 13）开关柜整体设计寿命为25年。 14）出线柜上应有当地远方操作转换开关，提供负荷开关辅助接点两付，并提供接地开关接点、远方/就地状态接点。 16）一进一出用户分界开关箱设置一台分界开关控制器；一进两出，一进三出等其他柜型开关箱内每回出线设置一台分界开关控制器，各出线路分界开关控制器汇集到通信集中器单元，集中后进行通信。预留光纤通信单元安装空间。通信设备由电力公司提供。

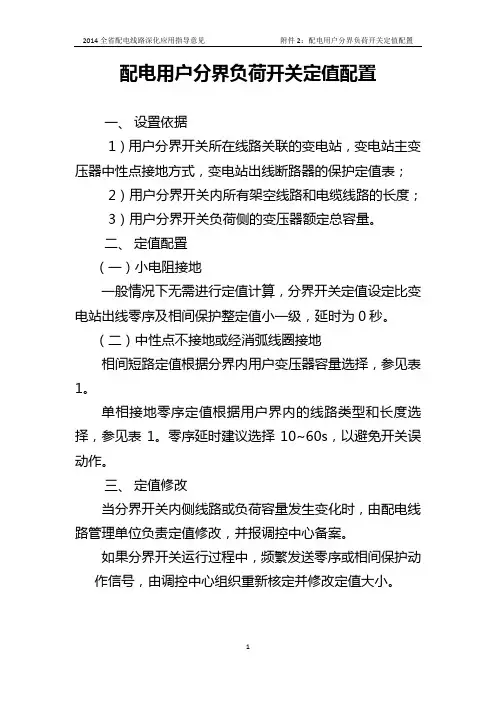

4.1.5 其他部件 1）分界负荷开关单元出线每个出线间隔内置3相相CT（A相、B相、C相）、1只零序穿缆CT。相CT变比600/1或600/5，额定负载5VA，10P20，热稳定电流20kA、2s。零配网架空入地工程 5 / 15 序CT变比20/1，额定负载0.5Ω，0.1~60A（一次电流）区段应保持线性关系,误差小于5%，一次电流为60A~600A时，二次输出电流有效值不小于3A，热稳定电流20kA、2s，局放小于20pC； 2）电源PT连接在各分界负荷开关单元电源侧，为控制器提供工作电源和电压信号，要求PT及连接电缆为全绝缘全屏蔽可触摸结构，电源PT变比为10kV/0.23kV，容量250VA（长期工作时）和3000VA（1s短时），要求PT局放小于20pC，PT应为环氧树脂整体浇注型，保证25年寿命。采用插拔式结构或采用独立隔离开关； 3）出线套管采用标准欧式出线套管，各相排列水平对称、符合图纸规定。 4）带电显示器（带核相插孔）按电缆侧进及每回路配置，应能满足电缆验电、试验、核相的要求。 5）分界开关柜出线采用全绝缘全密封屏蔽型可分离连接器连接，符合GB 12706标准要求，适应35 mm2～240mm2的电缆规格（或按商务合同约定）。 4.2 控制器 4.2.1工作原理及安装 与分界开关柜本体配套，具备遥控合分闸开关功能，具有检测故障和保护控制功能，当用户界内发生相间短路故障后，在变电站馈线断路器分闸，线路失电后，启动电磁脱扣跳开分界负荷开关；当用户界内发生单相接地故障后，直接启动电磁脱扣跳开分界负荷开关。 分界开关控制器安装于分界开关柜柜体上部，其定值设定、分合闸控制操作与开关手动操作处于同一操作面，控制器便于观测与维护。 4.2.2 结构型式 1）工作原理电路采用微机构成。 2）线路板采取嵌入式结构，并用三防处理。 3）控制器为金属外壳，材料厚度不小于1.5mm，表面作喷涂处理，颜色与开关柜本体协调。 4）控制器定值窗盖为透明材料，方便观察。 5）控制器与分界开关柜本体采用航空接插件连接。 6）设置专用接地引线安装螺栓及接地标志。 4.2.3 控制器操作及参数设置面板 1）设置PT电源指示灯、控制器运行指示灯、装置自检指示灯、线路故障指示灯。 2）设置线路故障指示灯复位按钮。
