核电厂全范围模拟机仿真项目简述
70DCS全仿技术在核电厂全范围模拟机中的应用
70DCS全仿技术在核电厂全范围模拟机中的应用Abstract：There ara a few ways of the simulation for the digtal control system of the full scope simulator，compared with the emulation and the stimulation of the Fuqing 1#FSS，the fully simulation of the 2# FSS can not only meet the simulator standard but also save the cost，shorten the development time of the project. This paper focuses on the analysis of the DSCFSS technical ，which include the logic control level and human machine interface level of the 2#FSS. Introduces the nationalization（48x24mm）mosaic panel、the difficulty of the fully simulation. Finally，combining the practical application， the paper analyses the advantages and disadvantages of the two sets of simulator about the accuracy， fidelity，stability， economy， and maintenance. and put forward the suggestion for improvement after two simulator refer each other， which can offer the reference for other project.Key Words：Full scope simulator；DCSFSS；Simulation 核电厂全范围模拟机（FSS）融合了反应堆工程、热工水力、电气工程、自动化和计算机等领域的技术有“虚拟核电厂之称”，实现了对核电厂工艺系统、仪控系统以及人机界面系统、盘台的仿真，使操纵人员能在模拟主控室观察到模拟电厂的信息，依据电厂规程操作能得到与实际机组相同的响应。
关于核电厂模拟机DCSFSS仿真技术的研究
关于核电厂模拟机DCSFSS仿真技术的研究摘要：随着DCS在核电行业的普及和模拟机技术在电厂中重要性的提升，DCS仿真技术已经成为核电厂模拟机教员和模拟机维护人员关注的焦点，本文中对DCSFSS工程设计流程及各种组态/工具做了简要的研究和讲解，以实现仿真技术的控制逻辑功能。
关键词：DCS 模拟机核电厂仿真技术1.模拟机仿真技术基础1.1引言首先EDPF-NU工程师设计组态的使用方法、工程组织工具的功能及使用、以及分散控制系统的主要架构和在模拟机中的位置，需熟练掌握。
熟悉NU分散控制整体架构，域和站点类型，以及机柜类型、控制器、IO卡件及其他硬件等内容。
学会组态软件的使用并能自主建立SAMA图组态和过程画面组态以及数据库。
1.2 EDPF-NU介绍1)EDPF-NU系统综述2)EDPF-NU系统组态介绍3)EDPF-NU系统组织工具介绍4)EDPF-NU操作使用介绍5)DCSFSS特有功能介绍2.仿真技术体系2.1NU控制架构NU控制架构是以站加网的方式，站类型包括HMI站、DPU站、和软DPU（虚拟DPU站），其中HMI站包括历史服务器、报警/挂牌服务器、计算/报表服务器、规程服务器等。
其中历史服务器和报警服务器不能装在一台计算机上。
2.2虚拟DPU站虚拟DPU站适合仿真，或作为接口机以通讯方式与第三方交换非关键数据，它没有硬实时功能，虽然能够处理逻辑，但不适合控制对时间精度要求高的对象，它不连接IO卡件。
漳州项目的IO卡件共26个，卡件地址为A1-A7、B1-B7、C1-C6、D1-D6，相应的顺序编码为1-26。
2.3域域是一个站点的集合。
一个域内包含0-253个站，每个域有一个不重复的站号。
其中：LOT1:电气区域设备LOT2:核岛+部分常规岛设备LOT3:常规岛设备2.4以太网机组上的以太网配置方式，DPU站：A网为172.100+域号.1.1B网为172.100+域号.2.1上位机站：A网为172.100+域号.1.200B网为172.100+域号.2.200子网掩码为统一的255.255.255.0对于模拟机的仿真系统，以太网配置A网为172.100+域号.1.站号B网为192.168.2.站号（2代表DOMAIN1）192.168.3.站号（3代表DOMAIN2）2.5点记录包括以下三种测点：AP——模拟量测点DP——开关量测点GP——打包点点记录共有四种品质：GOOD-正常的点记录。

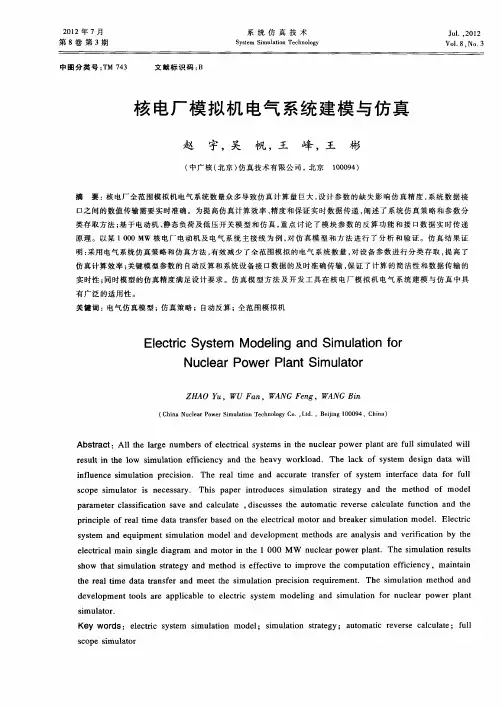

核电厂模拟机电气系统建模与仿真
