地铁电力电缆故障测寻方法分析与体会

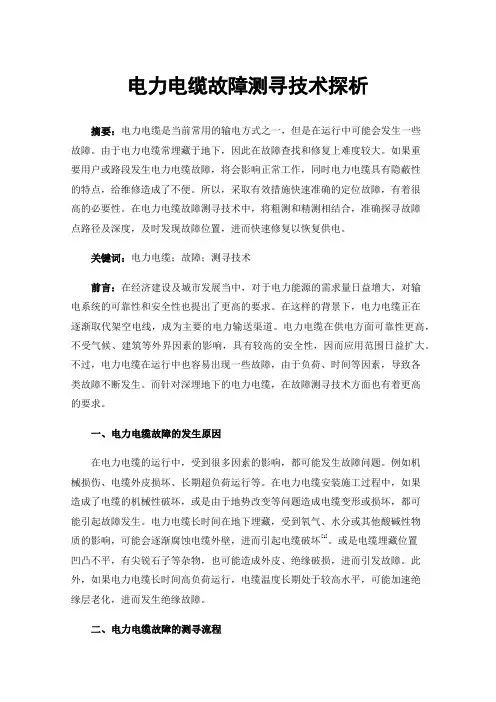

电力电缆故障测寻技术探析
电力电缆故障测寻技术探析摘要：电力电缆是当前常用的输电方式之一，但是在运行中可能会发生一些故障。
由于电力电缆常埋藏于地下，因此在故障查找和修复上难度较大。
如果重要用户或路段发生电力电缆故障，将会影响正常工作，同时电力电缆具有隐蔽性的特点，给维修造成了不便。
所以，采取有效措施快速准确的定位故障，有着很高的必要性。
在电力电缆故障测寻技术中，将粗测和精测相结合，准确探寻故障点路径及深度，及时发现故障位置，进而快速修复以恢复供电。
关键词：电力电缆；故障；测寻技术前言：在经济建设及城市发展当中，对于电力能源的需求量日益增大，对输电系统的可靠性和安全性也提出了更高的要求。
在这样的背景下，电力电缆正在逐渐取代架空电线，成为主要的电力输送渠道。
电力电缆在供电方面可靠性更高，不受气候、建筑等外界因素的影响，具有较高的安全性，因而应用范围日益扩大。
不过，电力电缆在运行中也容易出现一些故障，由于负荷、时间等因素，导致各类故障不断发生。
而针对深埋地下的电力电缆，在故障测寻技术方面也有着更高的要求。
一、电力电缆故障的发生原因在电力电缆的运行中，受到很多因素的影响，都可能发生故障问题。
例如机械损伤、电缆外皮损坏、长期超负荷运行等。
在电力电缆安装施工过程中，如果造成了电缆的机械性破坏，或是由于地势改变等问题造成电缆变形或损坏，都可能引起故障发生。
电力电缆长时间在地下埋藏，受到氧气、水分或其他酸碱性物质的影响，可能会逐渐腐蚀电缆外壁，进而引起电缆破坏[1]。
或是电缆埋藏位置凹凸不平，有尖锐石子等杂物，也可能造成外皮、绝缘破损，进而引发故障。
此外，如果电力电缆长时间高负荷运行，电缆温度长期处于较高水平，可能加速绝缘层老化，进而发生绝缘故障。
二、电力电缆故障的测寻流程（一）故障测寻步骤在电力电缆故障测寻过程中，要对电缆基本情况加以了解，包括封装方式、介质、电压等级等。
应用脉冲法，对电缆进行校正，分析电缆三相波形，明确低阻或开路故障等类型。
电缆故障检测心得总结
电缆故障检测心得总结
电缆故障检测心得总结
随着社会经济的`快速发展，城市及农村电缆铺设为了安全，可靠及美观考虑基本已采用地埋或地下穿管，但是在过流，施工或长时间运行等许多复杂情况下，电缆发生故障的纪律大大增加，如何快速准确及时处理故障，恢复供电成为用电单位比较头痛的问题，下面简单总结一点个人心得。
第一步：电缆故障性质判断。
1路灯电缆（接头多，中间负载多）此类电缆故障性质判断建议用-指针式机械万用表—电阻档—1K档位，观察表头变化情况（相间，单向对地，对零）准确判断出故障性质（接地，短路，断路）。
不建议用数字万用表（不稳定，且并联电路负载越多电阻越小）如果用数字表，量出的结果都是接地或短路，不能准确判断故障性质2低压电缆（中间无负载）建议使用万用表或500M摇表。
量出被测电缆的相间及对地电阻。
3.高压电缆建议用2000M及以上量出被测电缆的相间及对地情况。
第二步：路径测试
采用专业仪器（KYDW-1A型电缆故障测试仪）路径功能找出此电缆具体走向（误差最好控制在10CM左右）为接下来故障定位做好准备。
第三步故障点定位
1. 低阻故障使用KYDW-1A故障功能准确定位、定位误差控制在10CM左右，为准确开挖做好准备，误差越小开挖面积越小省时省力。
2. 高阻故障使用KY-2000系列产品准确定位，切记使用此仪器。
需保证电缆两端完全悬空（无负载状态）。
电力电缆的故障分析及检测方法
电力电缆的故障分析及检测方法
电力电缆是输送电能的重要设备，但由于各种因素的影响，电缆故障时有发生。
及时准确地分析和检测电缆故障，对于确保电力系统的正常运行和保障供电的连续性具有重要意义。
本文将介绍电力电缆的常见故障以及故障分析和检测方法。
电力电缆的常见故障包括：短路故障、接地故障、绝缘故障和断线故障等。
电缆的短路故障是指两根或多根导体之间发生的直接连接，造成电流无法正常流通的一种故障。
造成短路故障的原因有导体间绝缘层破损、外部机械损伤等。
检测短路故障的方法主要包括电气法、机械法和红外扫描法。
电气法是通过测量电缆两端电阻差异来判断是否有短路故障；机械法是通过检查电缆表面是否有烧焦或熔化的痕迹来判断是否有短路故障；红外扫描法是通过检测电缆表面的热点来判断是否有短路故障。
电缆的绝缘故障是指电缆绝缘层发生破损或老化，导致导体之间或导体与地之间发生直接连接的一种故障。
绝缘故障的原因有环境湿度过高、绝缘材料老化等。
检测绝缘故障的方法主要包括绝缘电阻测定、绝缘材料特性测试和局部放电检测。
绝缘电阻测定是通过测量电缆绝缘电阻的大小来判断是否有绝缘故障；绝缘材料特性测试是通过测试绝缘材料的电性能来判断是否有绝缘故障；局部放电检测是通过检测电缆局部放电现象来判断是否有绝缘故障。
电力电缆的故障分析和检测方法有多种，选择合适的方法可以及时准确地判断故障原因和位置，以便及时修复和维护电缆设备，确保电力系统的正常运行。

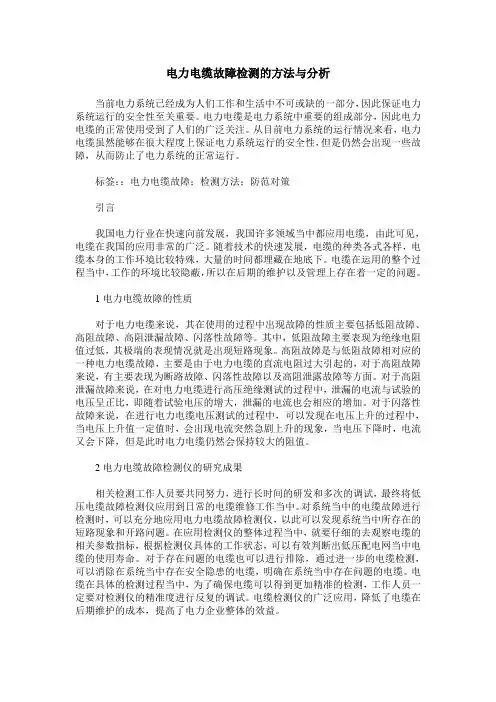

电力电缆故障检测的方法与分析
电力电缆故障检测的方法与分析当前电力系统已经成为人们工作和生活中不可或缺的一部分，因此保证电力系统运行的安全性至关重要。
电力电缆是电力系统中重要的组成部分，因此电力电缆的正常使用受到了人们的广泛关注。
从目前电力系统的运行情况来看，电力电缆虽然能够在很大程度上保证电力系统运行的安全性，但是仍然会出现一些故障，从而防止了电力系统的正常运行。
标签：：电力电缆故障；检测方法；防范对策引言我国电力行业在快速向前发展，我国许多领域当中都应用电缆，由此可见，电缆在我国的应用非常的广泛。
随着技术的快速发展，电缆的种类各式各样，电缆本身的工作环境比较特殊，大量的时间都埋藏在地底下。
电缆在运用的整个过程当中，工作的环境比较隐蔽，所以在后期的维护以及管理上存在着一定的问题。
1电力电缆故障的性质对于电力电缆来说，其在使用的过程中出现故障的性质主要包括低阻故障、高阻故障、高阻泄漏故障、闪落性故障等。
其中，低阻故障主要表现为绝缘电阻值过低，其极端的表现情况就是出现短路现象。
高阻故障是与低阻故障相对应的一种电力电缆故障，主要是由于电力电缆的直流电阻过大引起的，对于高阻故障来说，有主要表现为断路故障、闪落性故障以及高阻泄露故障等方面。
对于高阻泄漏故障来说，在对电力电缆进行高压绝缘测试的过程中，泄漏的电流与试验的电压呈正比，即随着试验电压的增大，泄漏的电流也会相应的增加。
对于闪落性故障来说，在进行电力电缆电压测试的过程中，可以发现在电压上升的过程中，当电压上升值一定值时，会出现电流突然急剧上升的现象，当电压下降时，电流又会下降，但是此时电力电缆仍然会保持较大的阻值。
2电力电缆故障检测仪的研究成果相关检测工作人员要共同努力，进行长时间的研发和多次的调试，最终将低压电缆故障检测仪应用到日常的电缆维修工作当中。
对系统当中的电缆故障进行检测时，可以充分地应用电力电缆故障检测仪，以此可以发现系统当中所存在的短路现象和开路问题。
在应用检测仪的整体过程当中，就要仔细的去观察电缆的相关参数指标，根据检测仪具体的工作状态，可以有效判断出低压配电网当中电缆的使用寿命。
铁路电力系统电缆故障问题的查找与分析
铁路电力系统电缆故障问题的查找与分析摘要：铁路系统的正常运行与铁路电力系统的安全直接影响，保证沿线各个站区、车辆、机务、电务段等的寿命、生产和能耗。
具体而言，铁路电力的主要任务是为所有车站和集中电气设备提供安全、可靠和连续的供电，以确保铁路电力系统的正常运行和列车的安全运行。
为此，铁路电力安全和电缆故障的调查分析具有重要意义。
电力系统为整个铁路系统供电。
铁路电力系统故障可能对铁路运输产生重大影响，甚至扰乱经济运行。
本文分析研究了铁路电气系统常见的电缆故障。
概述了几种故障排除方法，以确保铁路电力系统的稳定运行。
关键词：铁路；电力系统；电缆故障电力系统为整个铁路系统供电，铁路电力系统故障可能对铁路运输产生重大影响，甚至扰乱经济运行。
铁路通线使用不同类型导线的主要原因各不相同。
在发现电缆故障之前，我们先了解各种类型的电缆及其布线方法，并对各种电缆进行有针对性的分析、快速定位和查找。
此外，还必须提高施工质量，改善日常供电管理，加强电缆径路施工的保护和监控，尽量减少电缆故障。
出现电缆故障时，使用最先进的电缆故障检测设备，该设备结合了各种方法和经验，可快速识别故障点、确定故障点的优先级并快速恢复电源。
一、铁路电力系统电缆故障分析1.故障类别。
铁路电力系统中常见的电缆故障包括短路、接地、断线、闪络和综合类故障。
短路故障主要是单或多相电路之间的接触引起的电压峰值。
电力系统短路时，电压升高会导致温度迅速升高，输入电流电缆绝缘性能受损，设备不可用或损坏。
接地故障直接和大地连接，绝缘体不经过，也是相对较高的短故障风险。
短路(也称为断路)是指导致断电从而导致电气设备中断从而导致设备损坏或干扰的断电。
闪络是高电压保压过程中电缆突然击穿。
在这种情况下，电压下可以继续保压。
人员的人身安全受到威胁，是因为由于设备故障，电缆层高电压击穿引起。
综合类主要是指同时发生的两个或多个故障，这个故障虽然不常见，但却是最危险和最复杂的故障。
电力电缆故障检测的方法与分析
电力电缆故障检测的方法与分析摘要：目前，电缆故障成为了电力系统运行中最为常见的问题，其严重的影响了运行的安全性和可靠性。
因此，为了避免电缆故障的发生，保证电力的稳定运行，本文就对电力电缆故障检测的方法及改进措施进行深入探讨。
关键词：电力电缆；故障；检测；方法随着我国经济建设的高速发展，地埋电力电缆因其安全性、方便性和环保性等优点，在工矿企业、港口、铁路、机场、国防工业及城市供电部门的应用越来越广泛。
由于电缆数量的增多及运行时间的延长，电缆的故障也越来越频繁。
因为电缆线路的隐蔽性、个别运行单位的运行资料不完善以及测试设备的局限性等原因，使电缆故障的查找非常困难。
如何合理地选择故障测试设备，准确、快速地查找电缆故障，缩短故障停电时间，成为电缆运行人员非常关心的问题。
1、电力电缆故障性质电力电缆主要应用在电力传输方面，电缆的电阻率由电缆材料以及电缆型号决定，电缆使用过程中故障主要集中在电阻率方面，故障形式分为低阻异常和高阻异常两种，其中低阻异常主要有电缆短路故障、接地故障等，高阻异常则指电缆电阻瞬间升高，高阻异常存在有较多影响因素，当前还很难实现对高阻异常位置的准确定位，只能通过排除法逐段排除。
（１）低阻故障。
低阻故障有接地故障、短路故障等，其中短路故障属于一种相对较为极端的低阻故障，在故障性质分类中，如果故障区域电缆绝缘电阻值与电缆本身电阻值相同，则为低阻故障。
（２）高阻故障。
如果故障区域电缆绝缘电阻值超过电缆本身电阻值，则属于高阻故障，具体可分为三种不同类型，分别是断路故障、闪络性故障、高阻泄露故障，其中闪络性故障主要是指试验电压升高时引起电流表值突然升高，试验电压下降情况下电流值回归正常，但是电缆绝缘阻值仍比较大，在故障点未有电阻通道出现，只在闪络性表面故障；高阻泄露故障，这种故障主要指在高压绝缘测试时，随着试验电压的增加，泄露电流值也会有明显升高，试验电压在上升至额定值时，泄露电流会超过最大允许值。
电力电缆的故障分析及检测方法
电力电缆的故障分析及检测方法电力电缆是电力系统中不可或缺的重要组成部分，用于输电、配电和电气设备间的连接。
然而，由于各种因素的影响，电力电缆在运行过程中可能会发生故障，进而影响电力系统的可靠性和经济性。
因此，对电力电缆的故障分析和检测显得尤为重要。
一、电力电缆的故障类型1、绝缘老化。
由于电力电缆在运行过程中长期受到电场、热场、机械应力和环境气氛的影响，导致电缆绝缘老化，绝缘性能下降，严重时会发生闪络、击穿等故障。
2、接头故障。
电缆接头是电力电缆传导电能的关键部位，接头绝缘处理不良、接触面积不足、接触电阻过大等因素都会导致接头故障。
3、短路和开路。
电缆短路指电缆两个或两个以上导体之间的直接接触，导致电流异常增加，严重时可能会造成电缆烧毁；电缆开路则指电缆导体之间断开，电流无法流通。
4、外力损伤。
电力电缆在架空线路、沟槽、隧道等地方易受到机械损伤，导致电缆绝缘破损，继而引发故障。
1、绝缘电阻测量。
利用万用表或绝缘电阻测试仪，测量电缆的绝缘电阻，在比较前后差异的基础上判断电缆绝缘老化程度。
2、交流耐压试验。
将电缆暂时加高电压，观察电缆是否会发生闪络、击穿等异常现象，判断电缆绝缘是否正常。
3、局部放电检测。
利用局部放电检测仪器，检测电缆上是否存在断电支、铸接支、封头等接头缺陷。
4、反射式全波长光时域反射分析。
该方法可以对电缆绝缘层、金属护套等进行测量，判断是否存在裂纹、剪切、老化等缺陷。
5、能量分散谱方法。
利用该方法可以检测电缆绝缘层的质量，合格的电缆绝缘层应该无杂质、均匀、规整。
三、结语电力电缆的故障分析和检测是电力系统维护的重要一环，只有通过科学的方法和技术手段对电力电缆进行检测和维护，才能确保电力系统的正常运行和安全可靠。
电力电缆故障寻测分析
性试验时发生 的， 并多 出现于 电缆 中间接头或终端头 内 ， 特别 是封
闭性故 障多数发生在注油 电缆头 内。发生这类故障时 ， 有时在某一 在 电力系统 中， 电能的传送是 通过导线来 完成 的， 导线主 要有 试 验 电压 下绝 缘 被 击 穿 ， 后又 恢 复 ， 时 连 续 击 穿 ， 时 隔 数 秒钟 然 有 有 架空线和 电缆两种形式。与架空线相比 ， 电缆具有许多优点 ： 占地 或数分钟后再击穿 ， 如 这种故障为闪络性故障。当击穿发生后 ， 待绝缘 面积小 ， 不受建筑 物和 路面 等限制 ， 主要敷设于地下 ， 对人身安全 比 恢复 ， 击穿现象便完全停止的故障， 称为封闭性故障。 较 有 利 。 运 行 状 况不 易受 雷击 ， 害 和 鸟 害 等 外 界 因 素 的影 响 。 其 风 对 ２电缆 故 障 性 质 的 判 断 地 电容为同级架空线的十倍 以上 ， 因而对提高 电力系统 的功 率因数 有利。对通讯线路的干扰很／ 。 Ｊ 、
气压力调 节是 ＰＤ调节 。 Ｉ 如果设定值 与反馈值 存在偏差 ， 节开始 制 ， 调 并可实现 时间交叉 、 位置交叉的燃烧 控制方式 ， 减少炉膛压 力和
进 行 ，尽 可 能 在 短 时 间 内使 偏 差 最 小 。 当反 馈 值 大 于 设 定 值 ， 经 燃料压 力的波动值 。
