高强土工格室施工工艺
高强土工格室施工工艺
土工格室是用于沙漠、海滩筑路、铁路、高速公路软土地基、高填土、膨胀土、盐渍土等处理，以及桥台加固、河道、防洪围堰的修筑等。可实现较高的基体承载力，防止不均匀沉降，效果明显。是目前国内外较为流行的一种土工合成材料高端产品。
高强土工格室是在普通格室的基础上，保留其结构优势，针对普通格室抗拉强度低、延伸率大、过于柔软、施工不方便等缺点，提高了抗拉强度，降低了延伸率，增强了格室刚度。在工程应用中高强、低延伸的特性，充分抑制了基体滑动范围，由于高强格室的刚性特征，实现了机械化施工。改变了普通格室施工现场铺筑时人工填筑格室的被动做法，给施工单位解决了工期紧、填筑人力缺的矛盾。
一、布设土工格室前的准备：
1、按施工规范要求，平整并碾压路基至需要的压实度。
2、制造竹、木楔（Φ3-5cm、长度30cm）。
二、布设及挂网
1、软基、坝式路基布设
A 将格室张拉，使格室处于张力状态，不允许有松弛感。
B 在铺设土工格室的始端，按土工格室的铆距尺寸（400、500mm两种）用铁锤将准备好
的竹、木楔打入路基（一般起始点每件10个），竹、木楔露出部分不高于格室高度。
C 将土工格室按格挂在竹、木楔上。
D 铺设土工格室的宽度按设计要求进行。
E 土工格室之间的连接：在土工格室未张拉开之前，用格室连接件将格室连接。
F 将连接好的土工格室统一张拉到规定的尺寸，并用竹、木楔或人工固定，准备填土。
竹、木楔格室连接件
G 将张拉好的土工格室沿张拉方向从格室的始端进行填土，并填至剩三层土工格室为
宜，连接其它土工格室再次填土，依次重复至需铺设的格室的长度为止。
H 注意：每次张拉，土工格室纵向方向最多连接三张，否则会给张拉及正确的布置带来
困难。
2、桥（涵）台土工格室的布置
A 用ф12×80（mm）的膨胀螺栓，将土工格室一端与桥台牢牢连接。
B 铺设土工格室时必须按设计要求的层位进行铺设。
C 将格室张拉，使格室处于张力状态，不允许有松弛感，另一端用木楔或钢纤或其它
工具固定于地面，使格室不因填土而移动。
D 格室铺设时，只能以张拉调整格室的长度，不得随意剪切，格室之间需连接时，必须先张拉再连接。
桥（涵）台连接件
三、填筑
A 填土前检查格室有无破损情况，如有，应立即处理。
B 土工格室铺设后，应在48小时内在其上填土。
C 填土：用推土机将格室始端的土向土工格室的两侧推，每次推进以不大于5m为宜。
D 推土机填土厚度必须高出格室10公分以上，以防推土机在填土时损坏格室。
四、平整碾压
碾压时，在填土厚度小于时，只能靠推土机或前端装载机运行，当填土厚度大于时，即可用碾压机具压实。其它按施工规范要求进行平整碾压至规定要求。
五、施工特别提醒
A 铺设施工过程中格室的张拉是关键，要确保格室处于张力状态，不可有松弛现象。
B 确保格室与桥台的连接到位。
C 确定填筑压实质量达到规范要求。
D 如果是软基地质，确保有排水设置。
高强土工格室施工工艺_
高强土工格室施工工艺 土工格室是用于沙漠、海滩筑路、铁路、高速公路软土地基、高填土、膨胀土、盐渍土等处理，以及桥台加固、河道、防洪围堰的修筑等。可实现较高的基体承载力，防止不均匀沉降，效果明显。是目前国内外较为流行的一种土工合成材料高端产品。 高强土工格室是在普通格室的基础上，保留其结构优势，针对普通格室抗拉强度低、延伸率大、过于柔软、施工不方便等缺点，提高了抗拉强度，降低了延伸率，增强了格室刚度。在工程应用中高强、低延伸的特性，充分抑制了基体滑动范围，由于高强格室的刚性特征，实现了机械化施工。改变了普通格室施工现场铺筑时人工填筑格室的被动做法，给施工单位解决了工期紧、填筑人力缺的矛盾。 一、布设土工格室前的准备： 1、按施工规范要求，平整并碾压路基至需要的压实度。 2、制造竹、木楔（Φ3-5cm、长度30cm）。 二、布设及挂网 1、软基、坝式路基布设 A 将格室张拉，使格室处于张力状态，不允许有松弛感。 B 在铺设土工格室的始端，按土工格室的铆距尺寸（400、500mm两种）用铁锤将准备好的竹、木楔打 入路基（一般起始点每件10个），竹、木楔露出部分不高于格室高度。 C 将土工格室按格挂在竹、木楔上。 D 铺设土工格室的宽度按设计要求进行。 E 土工格室之间的连接：在土工格室未张拉开之前，用格室连接件将格室连接。 F 将连接好的土工格室统一张拉到规定的尺寸，并用竹、木楔或人工固定，准备填土。 竹、木楔格室连接件
G 将张拉好的土工格室沿张拉方向从格室的始端进行填土，并填至剩三层土工格室为宜，连接其它土 工格室再次填土，依次重复至需铺设的格室的长度为止。 H 注意：每次张拉，土工格室纵向方向最多连接三张，否则会给张拉及正确的布置带来困难。 2、桥（涵）台土工格室的布置 A 用ф12×80（mm）的膨胀螺栓，将土工格室一端与桥台牢牢连接。 B 铺设土工格室时必须按设计要求的层位进行铺设。 C 将格室张拉，使格室处于张力状态，不允许有松弛感，另一端用木楔或钢纤或其它工具固定于地面， 使格室不因填土而移动。 D 格室铺设时，只能以张拉调整格室的长度，不得随意剪切，格室之间需连接时，必须先张拉再连接。 桥（涵）台连接件 三、填筑 A 填土前检查格室有无破损情况，如有，应立即处理。
山体护坡土工格蜂巢格绿化施工方案
高陡山体边坡FGP蜂巢格生态修复整体解决方案 目录 一、工程概况: (1) 二、产品介绍 (2) 三、工程设计方案 (4) 四、施工工艺 (5) 五、主要工程量及资源配置 (8) 六、施工进度 (9) 一、工程概况:
二、材料（土工格、蜂巢格） 1、发展历史 土工格1976年由美国陆军工程兵发明，应用到软基道路承载，90年代进入中国，1998年列入水利行业标准SLT225-1998，2003年发布国家标准 GBT19274-2003（附件1）2004年列入交通行业标准JTT516-2004（附件2） 2、原材料区别 早期土工格主要原材料为聚丙烯（PP）及高密度聚乙烯（HDPE），因聚丙烯及聚乙烯易变形易老化的缺点，2006年以色列发明纳米合金材料NPA并研制更为稳定的蜂巢格产品，使这种三维材料蜂巢格产品进入长期工程，2012年进入我国并依据国情况研制出FGP高分子合金材料在山体护坡及水利治理等项目中不断扩大其应用领域。特别是在高陡边坡、超长边坡的治理项目中以其独到、周全、专业的技术措施作为保障。 3、产品对比
准网的约束和承载能力 4、专用连接扎带使蜂格网 组彼此连接成强度一致体4、FGP高分子合金材料蜂巢格产品优势 *上表截取自附件1——GBT19274-2003土工合成材料塑料土工格室国家标准 上表截取自附件3——JTGT D32-2012 公路土工合成材料应用技术规
*以上数据截取自附件4——FGP高分子合金材料蜂巢格厂家检测报告 通过以上对比数据可以看出FGP高分子合金材料蜂巢格拉力强度指标及光老化后指标远强于PP及HDPE土工格 结合施工现场复杂的地形情况及较大的坡度更适宜采用具有高抗拉强度及抗老化能力及严格产品标准FGP高分子合金材料蜂巢格。并依据蜂巢格施工方法针对性对现场做更合理的技术措施方案 三、工程设计方案 1、现场踏查实际现状： 1、石块堆积大石较多，坡面起伏较大。 2、坡面为砾石混合土性质，土石比例约为7：3

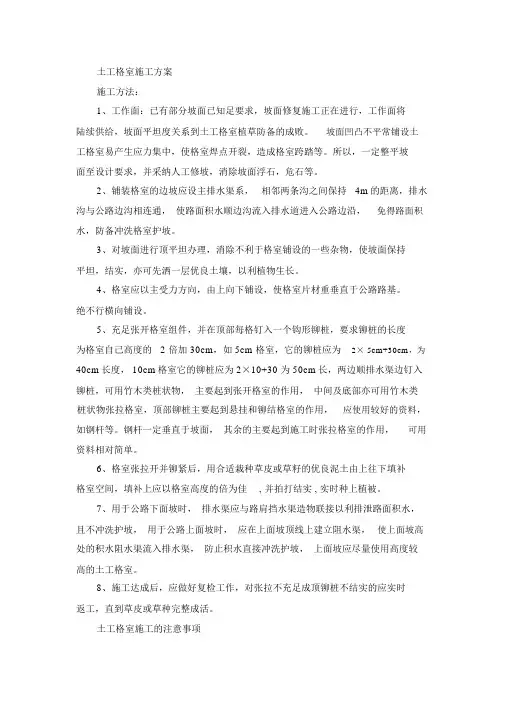

土工格室施工方案
