2020年第4期总第229期摘要：异步电动机由于结构简单、成本低廉、运行维护方便、机械性能能满足绝大多数生产机械的要求，是现代机械设备拖动系统的重要组成部分，其运行状况将会直接影响到生产的正常进行，所以研究其状态监测与故障分析具有十分重要的现实意义。
针对异步电动机的状态检修问题，探讨了日常状态监测常用的手段。
并结合我厂高压异步电动机的检修实例，讨论了异步电动机常见故障的分析方法。
关键词：异步电动机；状态监测；故障分析中图分类号：TM 32文献标志码：B文章编号：1006-348X （2020）04-0053-05异步电动机的状态监测与故障分析夏文武，刘德玺（华能瑞金发电有限责任公司，江西赣州341108）0引言状态检修是一种先进的设备管理机制，它通过状态监测对设备状态进行准确的评价，依据设备的重要程度而采取不同的检修策略，保证设备安全经济运行。
这种设备管理机制成功的避免了传统计划性检修临时性维修频繁、盲目维修、费用损耗大、影响设备运行时间等缺陷，是电力检修技术发展的必然趋势。
随着计算机技术、传感器技术、数字信号处理技术等相关学科的飞速发展以及企业对推进状态检修的愈加重视，促进了状态监测与故障分析领域的进步，科学的执行设备状态检修成为可能[1]。
1异步电动机状态监测设备状态是指设备运行的工况，由设备运行的各种性能参数与设备标准指标的比较值表征。
设备的状态监测是指制定合理的监测计划，按照计划通过测量其电气量、机械量、热工量等参数并结合历史数据和工作环境，进行设备工况分析，对设备的运行状态进行客观的评价。
由于大型异步电动机价格昂贵，其一旦发生故障往往造成整个生产进程的中断，导致的损失远超电动机本身。
所以做好电动机的运行状态监测工作，为设备的可靠运行、检修安排以及后期的故障分析打好基础，对于企业的可靠经济生产具有重要的意义[2]。
1.1异步电动机的状态监测常用手段1.1.1电气量监测电气量（电压、电流、零序电流等）监测是异步电动机最常见、最直观、最有效的一种监测方式。
电气设备在线监测技术PPT课件
数据准确性
数据处理算法应准确提取 有用信息，降低误报和漏 报率。
数据可视化
将监测数据以直观的方式 呈现，便于用户快速了解 设备状态。
监测精度与稳定性
精度要求
在线监测技术应具备高精度测量 能力，以准确反映设备运行状态。
稳定性保障
确保监测系统在各种工况下稳定运 行，降低故障率。
抗干扰能力
提高系统抗电磁干扰等外部因素影 响的能力。
系统构成
该在线监测系统包括传感器、数据采集模块、分 析软件等部分组成。
实施效果
通过实时监测和预警，有效降低了设备故障率， 提高了运行效率，减少了维护成本。
某轨道交通的电气监测解决方案
背景介绍
某轨道交通为了确保列车安全运行，需要实时监测电气设备的状 态。
系统特点
该电气监测解决方案具有高精度、实时性强、稳定性高等特点。
在线监测技术的重要性
01
02
03
04
提高设备可靠性
实时监测设备的运行状态，及 时发现潜在故障，避免设备损
坏和意外停机。
延长设备使用寿命
通过监测和分析设备的性能变 化，可以预测设备的寿命，合
理安排维修计划。
优化维护成本
减少不必要的维修和更换，降 低维护成本，提高设备的经济
效益。
提高生产效率
保证设备的稳定运行，提高生 产效率，为企业创造更多价值
电气设备在线监测技术 ppt课件
• 引言 • 电气设备在线监测技术概述 • 电气设备在线监测技术的应用场景 • 电气设备在线监测技术面临的挑战与
解决方案 • 电气设备在线监测技术的发展趋势 • 案例分析
01
引言
目的和背景
目的
介绍电气设备在线监测技术的概念、原理、应用和发展趋势。
基于可靠性的状态监控预知系统——转炉风机在线监测及诊断系统技术方案
振动传感器、 垂直方向安装 １ 个振动传感器、 轴向安装 １ 个振动传感器。 ２ ． ２电机本体安装 ２ 个冲击脉冲传感器： 两个轴承位各安装 １ 个冲 击 脉冲传感器 。 ２ ． ３电机和风机 之 间安装 １ 个转速 传感器 。 ２ ． ４电机控制柜上： 控制柜上电机电流ｙ ｇ － ￣ － 接人 Ｖ Ｃ Ｎ。 ３风机在线监 测系统功能 要求 ３ ． １按照设备状态在线监测和故障诊断的需求 ， 风机上实施在线监 测， 并 具有故 障诊断和故 障报警功 能 。 ３ ． ２利用传感器捕捉振动、 冲击脉冲、 转速 、 电流信号 ； 进行信号处 理、 模式识 别 、 预报 决策 ， 及 计算机 技术 ， 监测 机组 在运行 过程 中的振 动 参数及 有关 ｌ 生 能参数 及其 动态变化 ， 在机组运 行过程 中， 做 出是否 有故 障、 故障种类 、 故障部位 、 故障严重程度、 故障发展变化趋势等诊断结果 ， 判断机 组性 能劣化 趋势 。 ３ ． ３通过振动准确监测风机系统的不平衡、 不对中、 松动等问题。 ３ ． ４通过冲击脉冲准确监测风机系统的轴承问题 ， 做到准确预知与 诊断 。 ３ ． ５通过电机电流信号的监测 ， 反映风机载荷的变化 ， 提高系统诊
断 的准确性 。 ４主要 系统硬件 的技术条件 ４ ． １振动 监测 模块 （ ｖ ｃ Ｍ － ２ ｏ ） 。Ｖ Ｃ Ｍ － ２ ０是 连 续测 量单元 ， 供 采用
１ ． ２ ． ３根据设 备的多棒 性， 有 时设备总体 振动不大 ， 但 是短 时工作后 便 造成事故停 机现象 ， “ Ｅ Ｖ Ａ Ｍ ”根据 ３ ０多项参数 的趋势 变化可 以捕捉 设 备的故障原 因 ， 并 报警提示 。 １ ． ２ ． ４根据设 备的基本参 数和正常状 态下 的参 量 ，形成适合 该设备 的企 业标准 ， 从而 为设备后期更 准确判 断设备运行 状态 。 １ ． ３轴承监测——冲击脉冲技术 冲击脉冲技术简单易用 ， 只须在轴承座上安装冲击脉冲传感器 ， 系 统会直接给出轴承运转状态值及国际标准的“ 绿、 黄、 红” 状态指示。 该技术的优势是其独特设计的冲击脉冲传感器， 仅对轴承运转、 齿 轮啮合时产生的瞬态冲击做出反应 ，而对其它低频振动的干扰不作反 应， 因此可以得到纯净的早期信号。对冲击脉冲信号进行频谱分析 ， 即 专利 的 Ｓ Ｐ Ｍ Ｓ ｐ ｅ ｃ ｔ ｒ ｕ ｍ Ｔ Ｍ， 具有其 它常规 带通滤 波 、 包络技 术无法 比拟 的优势 ， 可得 到极为清 晰的频谱 图。 １ ４通过企 业 内部 网络实现 网络共享 ， － 同时支 持 ５ 个用 户 同时上 网 查看设备 目前 的工作 状况 。 １ ＿ ５系统内置 的 Ｔ Ｉ Ｊ Ｔ自检功能 ， 自 动监 测 网络 系统的连接 质量和硬 件品质 ， 保证采集数据的真实可靠。 ｌ Ｉ ６本 系统 自 成 体系 ， 不受 网络系统 的故 障干扰 。 １ ． ７本 系统可 以同时接 收在线或离 线便携 式数采 器的数 据 ， 进入 系 统 进行统一管 理。 １ ． ８可以按企业内部的设备统一编号或 自己编排 的编号 （ 任意） 编
主通风机在线监测与故障诊断系统方案(修改)
主通风机在线监测及故障诊断系统方案一、系统概述主通风机在线监测及故障诊断系统主要由YHZ18矿用本安型振动监测分析仪和KGS18矿用本安型振动加速度传感器构成，可以智能地诊断出设备可能存在的不对中、不平衡、配合松动、装配不当以及轴承疲劳损伤等潜在故障。
可以正确有效地揭示潜在故障的发生、发展和转移，智能地诊断出设备故障原因及故障严重程度，为应急控制和维修管理提供准确、可靠的依据，从而节约维修费用，避免重大事故发生。
振动状态监测部分参照GB/T 19873.1-2005/ISO 13373-1:2002 《机器状态监测及诊断振动状态监测》有关电气装置的实施参照GB50255-96 《电气装置安装工程施工及验收规范》有关自动化仪表实施参照GB50093-2002 《自动化仪表工程施工及验收规范》及DLJ 279-90《电力建设施工及验收技术规范》（热工仪表及控制装置篇）；风机性能测试满足GB/T1236-2000《工业通风机用标准化风道进行性能试验》和MT421(煤炭行业标准)“煤矿用主通风机现场性能参数测定方法”。
其余部分参照企业标准。
二、系统功能及特点1、系统功能系统主要由在线监测、轴承实时诊断及状态预报、离线数据分析三部分组成。
（1）在线监测功能①在线监测通风机所在地点的环境大气参数，包括大气压力、大气温度、和大气湿度。
②在线监测通风机的流量、风压、轴功率、效率、振动等工况状态参数。
③在线监测电气设备的电气参数，包括电流、电压、功率因数，开关状态及系统保护信息。
④当运行中的通风机设备性能出现异常时，系统按照不同的故障类型，依据用户设定的模式进行提示、报警。
系统能够对于温度、振动等关键参数给出预警。
系统对各种故障点具有记忆功能，以对故障的分析提供帮助。
⑤系统具有运行状态实时数据显示、历史纪录查询、特性曲线或工况参数列表显示、报表打印及网络通讯传输等功能。
⑥系统及矿集中控制系统留有通讯接口，可接入矿局域网，在中央控制室内可实施对通风机设备的远程监测。
高压开关柜的在线监测与故障诊断技术（三篇）
高压开关柜的在线监测与故障诊断技术高压开关柜是电力系统中重要的电气设备之一，用于控制和保护电力系统中的电器设备。
其在线监测与故障诊断技术的研究和应用对于确保电力系统的稳定运行和故障快速处理具有重要意义。
本文将从高压开关柜的在线监测技术和故障诊断技术两个方面展开论述。
高压开关柜的在线监测技术是指通过传感器和数据采集装置将开关柜的运行状态参数进行实时监测，并通过远程通信技术传输到监控中心，进行实时分析和监控。
其主要包括以下几个方面的内容：第一，温度监测。
高压开关柜中的电器设备在运行时会产生一定的热量，如果温度过高可能导致设备失效或发生故障。
因此，通过设置温度传感器对高压开关柜的关键部位进行温度监测，可以及时发现异常情况并进行预警。
第二，电流监测。
高压开关柜中的电流是电力系统正常运行的基本依据，通过安装电流传感器对高压开关柜中电流进行实时监测，可以掌握设备的运行状态，提前预防设备过载或短路等故障的发生。
第三，压力监测。
高压开关柜中的气体压力是其正常运行的重要参数，通过安装压力传感器对高压开关柜中的气体压力进行监测，可以及时发现气体泄漏或压力异常，防止设备损坏或发生爆炸等事故。
第四，湿度监测。
高压开关柜中的湿度会影响设备的绝缘性能和运行稳定性，通过安装湿度传感器对高压开关柜中的湿度进行监测，可以及时发现湿度过高或过低的情况，采取相应的措施保障设备的正常运行。
高压开关柜的故障诊断技术是指通过监测和分析高压开关柜运行时产生的信号，判断设备是否存在故障，并通过相应的算法和方法对故障进行诊断和定位。
其主要包括以下几个方面的内容：第一，振动分析。
高压开关柜在运行时会产生一定的振动信号，通过对振动信号进行分析，可以判断设备是否存在运行不稳定、松动或其他故障。
第二，红外热像技术。
通过红外热像仪对高压开关柜的外观进行拍摄，可以观察设备局部温度分布情况，通过温度异常点的识别和定位，判断设备是否存在故障。
第三，气体分析。
高压开关柜在运行时会产生一定的气体，通过对开关柜内气体的成分和浓度进行分析，可以判断设备是否存在绝缘失效、短路故障等情况。

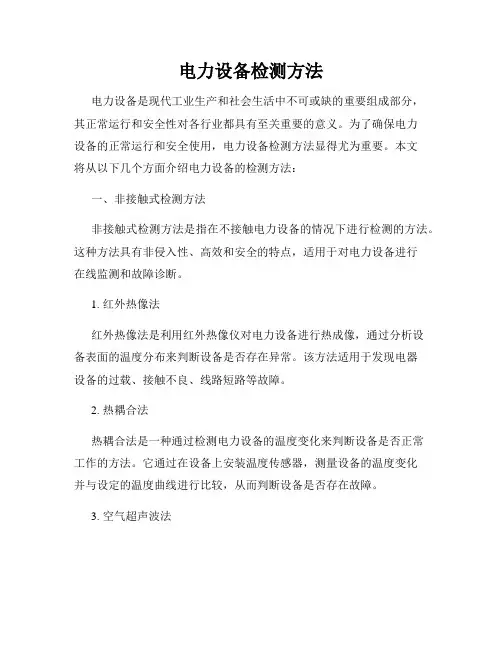

电力设备检测方法
