电动机的监测与故障诊断
电机运行状态监测与故障诊断技术
电机运行状态监测与故障诊断技术随着科技的不断进步，电机在各种设备和机械中的应用越来越广泛。
然而，由于长时间的运行和各种外界因素的影响，电机的故障问题也时常出现。
因此，电机运行状态监测与故障诊断技术的发展就显得尤为重要。
首先，电机运行状态监测技术可以通过实时监测电机的运行参数来判断其健康状态。
这些参数包括电机的电流、电压、转速等。
通过监测这些参数的变化情况，我们可以及时发现电机是否存在异常。
例如，当电机的电流突然升高或波动较大时，可能意味着电机绕组的绝缘损坏，需要进行维修或更换。
而如果电机的转速突然降低，可能是轴承磨损导致的，需要及时进行维修。
因此，运行状态监测技术可以帮助我们在电机出现故障之前，提前采取相应的维修或保养措施，减少设备的停机时间和维修成本。
其次，故障诊断技术是电机维修中的一项重要技术。
当电机发生故障时，我们需要通过故障诊断技术来确定具体的故障原因，以便采取正确的修复措施。
故障诊断技术可以通过分析电机振动、声音、温度等信号来确定故障位置和故障类型。
例如，通过振动信号的分析，可以确定电机是否存在轴承故障；通过声音信号的分析，可以判断电机是否存在异物进入的问题；通过温度信号的分析，可以发现电机是否存在过热的情况。
通过故障诊断技术的应用，我们可以快速准确地确定电机的故障原因，并采取相应的措施，提高维修的效率和准确性。
除了传统的电机运行状态监测与故障诊断技术，近年来还出现了一些新的技术和方法。
例如，基于物联网和大数据分析的电机监测系统，可以将电机的运行数据实时上传到云端，通过大数据分析和机器学习算法来进行故障预测和诊断。
这种技术不仅可以提高故障的预测准确性，还可以通过数据的分析和比对，找出电机故障的潜在原因，为后续的维修和保养提供指导。
另外，还有一些基于图像识别和声音识别的故障诊断技术，可以通过分析电机的图像和声音信号来判断故障类型和位置。
电机运行状态监测与故障诊断技术的发展虽然取得了很大的进步，但还存在一些挑战和问题需要面对。
电机故障状态检测报告doc(一)2024
电机故障状态检测报告doc（一）引言概述：本报告旨在对电机故障状态进行检测和分析，为用户提供详细的故障排除和维修指导。
通过对电机故障状态的全面分析和判断，能更好地保障电机的正常运行，提高设备的可靠性和使用寿命。
正文：一、电机外观检查1.检查电机外观是否有明显的损坏，如脱漆、变形等。
2.观察电机是否有渗漏现象，如油水渗漏、气体泄漏等。
3.检查电机周围是否有异味或烟雾，表明电机可能存在短路或发热问题。
4.检查电机周围的接线盒和接线是否牢固，以防接线松动或短路。
二、电机运行状态检查1.观察电机运行时是否有异常噪音，如异响、杂音等。
2.测试电机的振动情况，判断是否超过正常范围。
3.检测电机的温度，确保不超过额定温度，以避免过热损坏。
4.检查电机运行时的电流和电压波形，判断是否存在电流或电压异常。
5.测试电机的转速，确保与额定转速相符。
三、电机内部结构检查1.拆解电机外壳，检查电机内部的绕组、轴承等是否存在烧损或磨损情况。
2.检查电机的定子和转子是否有断裂或变形现象。
3.观察电机内部的通风系统和冷却系统是否正常运行。
4.检查电机内部的绝缘材料是否老化或损坏。
5.对电机内部的接线、连接器等进行检查，以确保连接可靠。
四、电机电气性能检测1.测试电机的绝缘电阻，判断绝缘是否良好。
2.测量电机的电阻和电感值，确保正常范围内。
3.检测电机的相位和相序，以判断是否接线正确。
4.测量电机的功率因数，判断电机的功率因数修正装置是否正常。
5.测试电机的启动和制动性能，确保无异常现象。
五、电机故障分析与解决方案1.根据以上检测结果，判断电机故障的具体原因，如绕组短路、轴承磨损等。
2.提出具体的故障处理方案，如更换烧损的绕组、更换磨损的轴承等。
3.推荐电机维护和保养措施，如定期润滑、清洁等。
4.对故障处理方案进行评估和验证，确保问题得到彻底解决。
5.总结电机故障的经验教训，提供预防措施，以避免类似故障再次发生。
总结：本报告通过对电机外观、运行状态、内部结构和电气性能的全面检测和分析，得出电机故障的具体原因，并提出相应的解决方案。
基于机器学习的电机故障在线监测与自诊断
基于机器学习的电机故障在线监测与自诊断电机是现代工业中广泛应用的设备，它们驱动着许多关键的工业过程和设备。
然而，电机故障可能会导致设备停机，给生产线带来损失。
因此，电机故障的在线监测和自诊断变得至关重要。
基于机器学习的方法为电机故障监测提供了一种有效的解决方案。
机器学习是一种利用算法和统计模型让计算机学习和改进性能的方法。
在电机故障监测领域，机器学习可以用于从大量的电机传感器数据中提取特征，建立故障模型，并对未来的电机故障进行预测和诊断。
首先，对于机器学习任务，数据的质量和数量是至关重要的。
为了实现准确的在线监测和自诊断，我们需要收集大量的电机运行数据。
这些数据可以包括电机的电流、电压、振动、温度等传感器采集到的参数。
通过收集足够多的数据，并对其进行预处理和清洗，可以提高模型的准确性和可靠性。
其次，在特征提取方面，机器学习算法可以利用传感器采集到的数据来提取电机的故障特征。
例如，电机故障可能导致电流波形的变化，振动频率的增加等。
通过分析这些特征，机器学习算法可以学习到电机故障的模式，并根据这些模式进行故障检测和分类。
针对电机故障的在线监测，我们可以使用监督学习算法，如支持向量机（SVM）和决策树（Decision Tree）。
这些算法可以根据已知的电机故障样本进行训练，从而建立电机的故障模型。
一旦模型建立完成，我们可以将新的电机数据输入到模型中进行预测，以进行故障的在线监测。
此外，机器学习还可以应用于电机故障的自诊断。
无监督学习算法，如聚类算法和异常检测算法，可以帮助我们在没有已知故障样本的情况下发现电机故障模式。
通过对电机数据的聚类和异常检测，我们可以发现数据中的潜在故障模式，并根据这些模式进行故障自诊断。
除了监督学习和无监督学习，深度学习也是一种强大的机器学习方法，可以应用于电机故障在线监测与自诊断。
深度学习算法可以自动从电机数据中学习到更加复杂的特征表示，并建立更加准确的故障模型。
例如，卷积神经网络（CNN）可以用于提取电机数据中的时频特征，长短时记忆网络（LSTM）可以用于处理序列数据等。

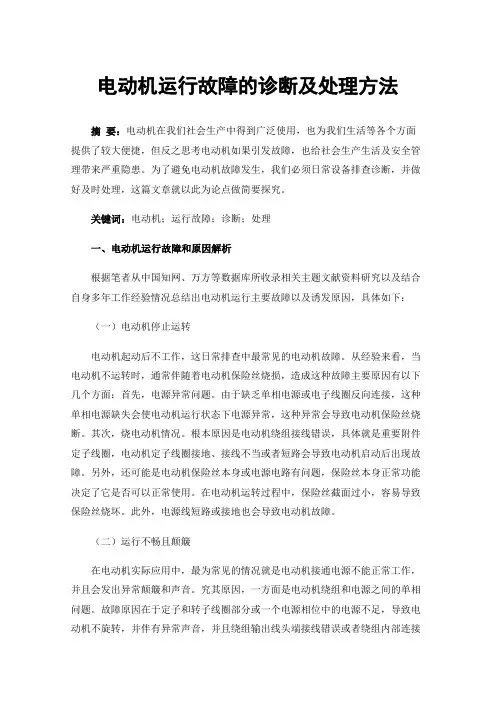

电动机运行故障的诊断及处理方法
电动机运行故障的诊断及处理方法摘要：电动机在我们社会生产中得到广泛使用，也为我们生活等各个方面提供了较大便捷，但反之思考电动机如果引发故障，也给社会生产生活及安全管理带来严重隐患。
为了避免电动机故障发生，我们必须日常设备排查诊断，并做好及时处理，这篇文章就以此为论点做简要探究。
关键词：电动机；运行故障；诊断；处理一、电动机运行故障和原因解析根据笔者从中国知网、万方等数据库所收录相关主题文献资料研究以及结合自身多年工作经验情况总结出电动机运行主要故障以及诱发原因，具体如下：（一）电动机停止运转电动机起动后不工作，这日常排查中最常见的电动机故障。
从经验来看，当电动机不运转时，通常伴随着电动机保险丝烧损，造成这种故障主要原因有以下几个方面：首先，电源异常问题。
由于缺乏单相电源或电子线圈反向连接，这种单相电源缺失会使电动机运行状态下电源异常，这种异常会导致电动机保险丝烧断。
其次，烧电动机情况。
根本原因是电动机绕组接线错误，具体就是重要附件定子线圈，电动机定子线圈接地、接线不当或者短路会导致电动机启动后出现故障。
另外，还可能是电动机保险丝本身或电源电路有问题，保险丝本身正常功能决定了它是否可以正常使用。
在电动机运转过程中，保险丝截面过小，容易导致保险丝烧坏。
此外，电源线短路或接地也会导致电动机故障。
（二）运行不畅且颠簸在电动机实际应用中，最为常见的情况就是电动机接通电源不能正常工作，并且会发出异常颠簸和声音。
究其原因，一方面是电动机绕组和电源之间的单相问题。
故障原因在于定子和转子线圈部分或一个电源相位中的电源不足，导致电动机不旋转，并伴有异常声音，并且绕组输出线头端接线错误或者绕组内部连接颠倒，也会产生异响。
另一方面是电力问题。
接触电阻过高或者电源电压过低会导致电动机工作功率不够，主要是由于电源电路接触松动，导致电动机不能正常运行。
还有一种原因是电动机轴承故障。
在电动机工作过程中，由于电动机负荷过大，会导致转子或者轴承卡住，电动机将无法正常工作，并伴有异响，这种现象也可能是由于轴承内部原因。
煤矿电动机的故障诊断与维修
煤矿电动机的故障诊断与维修煤矿电动机是煤矿生产中不可或缺的设备之一，在运行过程中可能会发生各种故障。
正确的故障诊断和维修是保证煤矿生产正常运行的关键。
本文将探讨煤矿电动机的常见故障，并给出相应的故障诊断和维修方法。
一、电动机的常见故障1. 电动机起动失败电动机起动失败可能是由于供电问题、电机本身故障或外部负载过重等原因导致。
首先需要检查电路供电是否正常，如供电电压是否稳定、接线是否正确等。
如果供电正常，可以通过检查电机的保护装置（如过热保护器、过载保护器等）来确定是否是电机本身故障。
如果保护装置正常，可以检查外部负载是否过重，如皮带输送机传送物料是否过多等。
2. 电动机运行时发出异常噪音电动机运行时发出异常噪音可能是由于轴承损坏、齿轮松动、转子失衡等问题引起。
首先需要检查电动机的轴承是否有异常，如转动是否畅顺、是否有杂音等。
如果轴承正常，可以检查电机的齿轮是否松动，如齿轮是否有异响、齿轮间隙是否过大等。
如果齿轮正常，可以检查电动机的转子是否失衡，如转子是否有震动、是否与定子叶片发生碰撞等。
3. 电动机高温停机电动机高温停机可能是由于电机过载、散热不良等原因导致。
首先需要检查电机是否过载，如电机是否承载超负荷运行、输送机是否长时间满负荷运行等。
如果电机过载，需要采取减负措施，如调整输送机的物料量、增加电机功率等。
如果电机未过载，需要检查电机的散热是否良好，如电机是否缺乏散热风扇、风口是否堵塞等。
4. 电动机绝缘损坏电动机绝缘损坏可能是由于电机受潮、过载、过电压等原因引起。
首先需要检查电机是否受潮，如电机周围是否有积水、电机是否有渗水等。
如果电机未受潮，则需要检查电机是否过载，如电流是否超过额定值、运行过程中是否有明显的负荷变动等。
如果电机未过载，需要检查电机是否存在过电压问题，如供电电压是否稳定、是否有干扰等。
5. 电动机运行不平稳电动机运行不平稳可能是由于电机定子绕组接线错误、转子失衡、轴承损坏等原因引起。
单相电动机的故障诊断和维修指南
单相电动机的故障诊断和维修指南单相电动机是广泛应用于家庭和工业领域的重要设备。
然而，在长时间使用或使用不当的情况下，单相电动机可能会出现各种故障。
为了确保电动机的正常运行和延长其寿命，及时准确地诊断和维修电动机故障是必不可少的。
本文将为大家介绍一些常见的单相电动机故障，并提供了一些故障诊断和维修的指南，帮助读者更好地应对这些问题。
1. 单相电动机无法启动如果单相电动机无法启动，首先需要检查以下几个方面：电源供电是否正常，插头是否插紧，保险丝是否烧断。
如果这些都正常，可以使用万用表测试电动机是否损坏。
另外，还需要检查起动电容器和起动继电器是否工作正常，需要注意的是，这些部件在使用一段时间后可能会损坏，需要定期更换。
2. 单相电动机有异味或冒烟如果单相电动机发出烧焦的气味或冒烟，需要立即停止使用，并断开电源。
这可能意味着电动机过载或绕组短路。
首先需要检查负载是否过重，如果是，请减少负载。
如果负载正常，很可能是电动机绕组问题，需要拆除电动机进行检修。
建议在进行任何拆卸和检修前，请向专业人士咨询。
3. 单相电动机产生异常噪音如果单相电动机在运行时产生异常噪音，可能是由于轴承磨损或机械部件的松动引起的。
在排除电源问题后，可以用手轻轻晃动电动机来检查是否有松动的部件。
如果有，请拧紧螺钉或紧固螺栓。
如果噪音仍存在，可能需要更换轴承。
4. 单相电动机运行不稳定或停止如果单相电动机在运行时出现抖动或不稳定的情况，可能是因为电动机内部的转子短路引起的。
在此情况下，通常需要拆卸电动机并更换转子。
此外，还要检查电源电压是否稳定，以及电动机的风扇是否堵塞。
如果是这些原因引起的问题，应及时处理，并确保电动机的正常运行。
5. 单相电动机发热单相电动机在运行时会产生一定的热量，但如果电动机过热，可能是由于负载过大、通风不良或冷却风扇损坏引起的。
在首次使用之前，应确保电动机的通风系统无阻塞，并且不要在高温环境下使用电动机。
另外，定期清洁电动机周围的尘土，确保通风良好。
异步电动机的状态监测与故障诊断技术综述
异步电动机的状态监测与故障诊断技术综
述
异步电动机是工业生产中常用的一种电动机，其具有结构简单、可靠性高、维护成本低等优点，因此被广泛应用于各种机械设备中。
然而，由于其工作环境复杂，使用寿命长，容易出现各种故障，因此需要对其进行状态监测与故障诊断。
异步电动机的状态监测主要包括振动、温度、电流、功率因数等方面的监测。
其中，振动是最常用的一种监测方式，通过振动传感器对电动机的振动进行监测，可以判断电动机的运行状态是否正常。
温度监测可以通过温度传感器对电动机的温度进行监测，可以判断电动机是否存在过热等问题。
电流监测可以通过电流传感器对电动机的电流进行监测，可以判断电动机是否存在过载等问题。
功率因数监测可以通过功率因数仪对电动机的功率因数进行监测，可以判断电动机是否存在功率因数低等问题。
异步电动机的故障诊断主要包括轴承故障、绕组故障、转子故障等方面的诊断。
其中，轴承故障是最常见的一种故障，可以通过振动信号分析、声音信号分析等方式进行诊断。
绕组故障可以通过电流信号分析、绝缘电阻测试等方式进行诊断。
转子故障可以通过电流信号分析、转子电阻测试等方式进行诊断。
异步电动机的状态监测与故障诊断技术是保障电动机正常运行的重要手段，可以有效地提高电动机的可靠性和使用寿命，降低维护成
本，对于工业生产具有重要的意义。
直流电动机的故障检测和诊断技术综述
直 流 电动 机 的 故 障 检 测 和 诊 断 技 术 综 述
刘 小 明 ，刘 振 兴
（ 武汉科技大学 冶金 自动化与检测技术 教育部工程研究 中心 ，武汉 ４０８ ） ３０ １
摘
要 ：本 文对直流电动机主要故障表现特征进行 总结 ，对相关的主要故障检测和 诊断方法进 行介 绍
和评述 ，提 出直流电动机故障诊 断的发展方 向。 关 键词 ：直 流 电动机 ；故 障检 测 ；故 障诊 断；专家 系统
中图分类号 ：Ｔ ３ １ Ｍ３７＋ Ｍ ８ ；Ｔ ０ １ 文献标志码 ：Ａ 文章编号 ：１０ —８ ８ ２ １ ） １０ ８ ．５ ０ １６４ （０ ０ ０ ．０ ６０
１ １ 换 向故 障 ．
器 云母沟 内或 升 高 片根 底 有 大 量 导 电 杂 质 、 电刷 灰 等使 片 间短 路 ；Ｖ形 云 母 环 ３ 面 缝 隙 内进 入 导 。 电粉 尘 。电枢 绕 组 匝 间或 层 问 短 路 原 因 主 要 有 电 枢绕 组绝缘 长 期 过 热 老 化 ；绕 组 遭 受 潮 气 、酸 类 侵蚀 ；槽 内线 圈松 动 、线 圈绝 缘遭受 机械 损伤 等 。 绕线 断裂 、开 焊 等 故 障 也 时有 发 生 ，主要 征 兆有 振 动 大 、 噪 声 大 、电 枢 电 流 波 动 大 。 其 原 因
Ｔ ｃｎ ｌ ，Ｗｕ ａ ３ ０ ，Ｃ ｉａ ｅｈ ｏ ｇ ｏ ｙ ｈ ｎ４ ０ ８ １ ｈｎ ）
Ａｂ ｔ ａ ｔ Ｔ ｉ ａ ｅ ｎ ｒ ｄ ｃ ｄ ａ ｓ ｍｍａ ｙ ｔ ｈ ｅ ｅ ａ ａ ｌｓ ｉ ｍｏｏ ， ｐ ｅ ｅ ｔｄ ｔ ｙ ｆ ｓ ｒ ｃ ： ｈ ｓ ｐ ｐ ｒｉ ｔｏ ｕ ｅ ｕ ｒ ｏ ｔｅ ｇ ｎ ｒ ｌｆ ｕ ｔ ｎ ＤＣ ｔｒ ｒ ｓ ｎ ｅ ｈｅ ｗａ ｓ ｏ
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一次回路测量
二次回路测量
交流感应电动机分析参数
• 工频FL-使用测量值 • 转速RS-需确定的基本参数 • 极数P- 2(24%),4(50%),6(24%),8,10. • 极对数P/2 • 同步转速 SS=2FL/P (rpm, Hz)
Time
1.4
1.2
1
0.8
0.6
0.4
0.2
00
1.5
3
4.5
6
7.5 9 10.5 12 13.5 15 16.5 18 19.5 21 22.5 24 25.5 27 28.5 30 31.5 33 34.5
Frequency
• 电动机负荷的变化影响电动机汲取的电流
• 电动机负荷变化原因:
转子条故障严重性等级传统确定方法
CAT FL/Fp
No.
dB
1 >60dB
FL/Fp 比率
>1000
Fp/FL 百分比%
<0.10
转子状态 评估
优
推荐的 行动 无
无
2
54-60 501-1000 0.10-0.20
良
3
48-54 251-501 0.20-0.40
一般
继续监测, 只看趋势
转子条裂纹可能在发展
• 电动机和负荷也产生谐波，它们只在电 流频谱中出现
电气特征分析原理
• 频谱使我们看到V&I的所有谐波分量 • 所有电气和机械故障改变电动机内部的
磁通分布，从而在电流中产生谐波 • 叠放电压和电流谐波使我们能够区分电
源谐波和故障谐波 • 每种故障产生的谐波是不同的 • 因此，研究这些谐波的分布使我们识别
KW Rpm
Volt Amp
Running Speed
= 16.533 Hz / 992 Rpm 转速
Pole pass frequency = 0.757 Hz 极通过频率
Load
= 64.0 % 负荷
Se, fund = EMPATH基本滑差位置, Hz (同极通过频率) Se, harm = EMPATH滑差谐频数 Level = EMPATH基本滑差及其谐频的幅值之和
电气特征分析可检测什么故障
• 转子条故障 • 不对中、不平衡 • 基础松动 • 静态偏心 • 动态偏心 • 定子机械问题 • 定子电气问题 • 轴承故障
什么是电气特征？
• 电流和电压在频域的表示 F=1/T
正常电动机特征如何？
低频0－200Hz
高频0－5000Hz
为何特征中有这么多峰？
• 电源不是纯正弦波，在电流和电压中存 在谐波
4
42-48 126-251 0.40-0.79
或高阻节点问题
缩短监测间隔, 密集趋势
5
36-42
63-126
0.79-1.58
两个条裂纹或断条 和高阻节点问题
进行振动测试确认原因 和等级
多个条裂或断
6
30-36
32-63
1.58-3.16
和端环问题指示;
尽快检修
滑环和节点问题
7 <30dB
<32
>3.16%
– 2极：3000. -4极：1500. -6极：1000 – 8极：750. -10极：600
• 滑差 S=SS-RS • 极通过频率 PPF=S*P
交流感应电动机分析参数
• 确定转速
– 通过电流频谱主导峰确定实测工频 FL – 计算同步转速 SS=2 FL/P (Hz) – 在RMS解调频谱察看位于RS的峰 – 求滑差和极通过频率
利用电气特征分析对电动机进 行状态监测ຫໍສະໝຸດ 什么是电气特征分析？ESA
• 电气特征分析是采集电动机电流和电压 信号，并分析和确定各种故障的过程
电气特征分析的优点
• 在线，不需要停机 • 远程，不需要接近电动机 • 准确检测电气和机械问题 • 用于感应，同步，直流，发电机，以及
VFD • 证实的成熟技术，20年的发展
故障
低频和高频分别用途
低频
• 转子条劣化 • 不对中 • 机械不平衡 • 基础松动
高频
• 静态偏心 • 动态偏心 • 定子电气故障 • 定子机械故障 • 轴承劣化
如何采集电流和电压信号
• 对LT电机，钳形表钳在电源电缆；对HT 电机，钳形表钳在测量或保护CT二次回路
• 对LT电机，电压接头接在电源端子上；对 HT电机，电压接头接在母线PT二次回路
测量值 严重性等级
7
转子笼条健康总结
Se, fund Se, harm
0.757
0
转子状态评估
多根断条和端环故障
Level % -
Power line dB diff.
Upper SB Lower SB
-41.1
-40.3
推荐的校正行动
尽快检修或更换
Rotor bar Health index
3.6481
多个断条和端环开裂; 严重问题很多
尽快检修或更换
EMPATH转子健康确定
• 电流频谱FL和 PPF峰值间的dB差 • 电动机负荷 • 解调谱中 PPF峰值 • PPF谐波 • 转速的PPF边带
EMPATH转子健康报告
Empath 2000 3.2分析结论 性能总结
Motor type 电动机类型 Power 功率 RPM 转速
AC/DC
转子评语
Poles 极数
转子笼条状态正常
Phases:相数
X
转子笼条状态可疑，参见详细报告
Voltage 电压 Full Load Current
额定电流
负荷不足以确定转子笼条状态
Number Stator Slots 定子槽数
Rotor Bars 转子条数
Induction 190.0 985.0 AC 6 3 380.0 358.00 54 42
电动机电流调制
Motor
Load
Current
8
6
4
2
0
(2)
(4)
(6)
(8)
Time
6
5
4
3
2
1
0
(1)
(2) 0 0.01 0.02 0.03 0.04 0.05 0.06 0.07 0.08 0.09 0.1 0.11 0.12 0.13 0.14 0.15 0.16 0.17 0.18 0.19 0.2 0.21 0.22 0.23 0.24
• S=SS-RS PPF=S*P
– 在RMS解调频谱察看位于PPF的峰 – PPF和RS的一致性在0.25Hz 范围
• 正常情况下RS>=名牌值 • PPF和RS的峰具有独立属性，分别反映转子故障和机
械平衡故障
转子条劣化传统确定方法
• 极通过频率在电流频谱中表现为边带(PPF=滑差x极数) • 由于高阻节点或断条产生的转子阻抗升高，导致PPF幅值升高 • 工频幅值和PPF幅值之差是转子状态的指示
