深圳市政工程总公司QTZ80B(6012)塔吊安装方案
QTZ80塔机安装方案

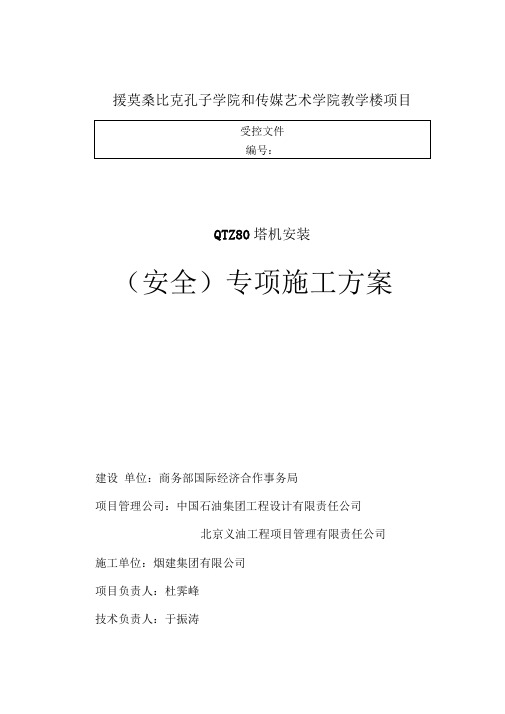

援莫桑比克孔子学院和传媒艺术学院教学楼项目QTZ80塔机安装（安全）专项施工方案建设单位：商务部国际经济合作事务局项目管理公司：中国石油集团工程设计有限责任公司北京义油工程项目管理有限责任公司施工单位：烟建集团有限公司项目负责人：杜霁峰技术负责人：于振涛编制人：姜政豪编制日期：2017.12.15施工方案部审批卡word专业资料1、编制依据........................................ 2……2、工程概况........................................ 2……3、塔机的型号及性能技术参数 ........................... 2 -4、塔机安装位置平面图................................ 2…5、塔机基础和电源的设置.............................. 2 ••-6、人员配置及职责.................................. 4••…7、主要安装部件的重量和吊点位置 (5)8、汽车吊的型号、性能及布置位置 (6)9、工具及吊索具.................................... 7 ••…10、塔机的安装..................................... 8••…11、塔机的顶升..................................... 9 ••…12、塔机安全装置的调试............................. 10 -13、危险源和安全技术措施 (13)14、应急预案...................................... 15 •…1. 编制依据本塔式起重机的安装专项施工方案是依据QTZ80塔机《安装使用说明书》及相关安全技术标准、规程进行编制。
施工塔吊安装方案(最新版)
目录1.编制依据 (1)2.工程概况 (1)3、塔吊的选型及布置 (3)4、塔吊基础设计 (5)5、塔吊的基础施工 (7)6、塔机的安装与拆除 (9)7、群塔作业方案 (12)8、安全技术保障措施 (21)9、施工人员配置及职责 (26)10、应急预案 (28)1.编制依据2.工程概况2.1工程概况本工程位于天津东翼路交口，主要结构类型为框架剪力墙结构，项目14#-17#楼为地上8层、地下一层,地下车库一层；总建筑面积64041.21㎡。
抗震设防烈度为7度，耐火等级地上为二级、地下车库为一级。
结构概况1.1.3工程工期及重要时间点本工程的开工日期: 2022 年8月6日计划竣工日期: 2023年12月31日1.1.4工程责任主体2.5地质概况塔吊基础地基持力层为第四纪沉积的粉质黏土、重粉质黏土③层⑤层、，地基承载力标准值为140Kpa。
地层岩性概述根据本工程现场钻探、原位测试与室内土工试验成果的综合分析，将勘探深度范围内(最深35.00m)的地层，按成因类型、沉积年代可划分为人工堆积层及第四纪沉积层两大类，并按其岩性及工程特性进一步划分为9个大层及亚层，现分述如下: 表层为人工堆积之一般厚度为0.60m～3.90m的房渣土①层及粉质黏土素填土、黏质粉上素填土①1层。
人工堆积层以下为第四纪沉积层:标高24.61m～28.22m以下为砂质粉土、黏质粉土②层，黏质粉土、粉质黏土②1层，粉砂、细砂②2层及重粉质黏土、黏土②3层;标高20.85m～23.95m以下为粉质黏土、重粉质黏上③层、黏质粉土、砂质粉土③1层，黏土、重粉质黏土③2及细砂③3层；标高18.72m～19.98m以下为粉砂、细砂④层(该大层局部缺失)；标高17.91m～20.33m以下为有机质黏土、有机质重粉质黏土⑤层，黏质粉土、砂质粉土⑤1层，粉质黏土、重粉质黏土⑤2层及细砂、粉砂⑤3层；标高13.04m～15.08m以下为黏质粉土、粉质黏土⑥层，黏质粉土、砂质粉土⑥1层，黏土⑥2层及粉质黏土、重粉质黏土⑥3层；标高8.72m～11.38m以下为粉质黏土、黏质粉土⑦层，重粉质黏土、黏土⑦1层，砂质粉土、黏质粉土⑦2层及细砂⑦3层；标高2.92m～6.75m以下为粉质黏土，重粉质黏土⑧层，黏质粉土、砂质粉土⑧1层及有机质黏土⑧2层；标高-1.27m～-1.25m以下为重粉质黏士、粉质黏土⑨层，粘质粉土、砂质粉土⑨1层及黏土⑨2层。
塔吊施工方案(专项方案)
塔吊施工方案(专项方案)
一、施工准备
1.1 施工前检查
在进行塔吊施工之前，需对塔吊设备进行全面检查，确保设备完好无损。
检查
内容包括但不限于：塔吊外观是否完好，机械部件是否松动，电气线路是否正常等。
1.2 施工人员培训
施工人员需要接受相关培训，了解塔吊施工的基本原理、操作规范及应急处理
方式，确保施工过程安全顺利进行。
二、施工方案
2.1 施工流程
根据具体工程要求，确定塔吊的布置位置、工作范围和安全控制区域，制定详
细的施工方案，包括但不限于：起吊物品的重量、安全距离、施工顺序等。
2.2 安全措施
在进行塔吊施工过程中，必须采取有效的安全措施，包括但不限于：设置安全
警示标识、定期检查设备、保持通畅的施工区域等，确保施工过程安全可靠。
三、施工管理
3.1 施工计划管理
制定详细的施工计划，明确每个施工环节的具体时间节点、责任人及要求，及
时跟进施工进度，确保施工任务按时完成。
3.2 质量控制
建立严格的质量控制机制，对施工过程中的关键环节进行监督和检查，确保施
工质量符合要求。
四、施工总结
4.1 施工效果评估
施工完成后，对整个施工过程进行评估，总结经验教训，发现问题并及时改进，提升施工效率和品质。
4.2 安全隐患排查
对施工现场进行安全隐患排查，整改不安全因素，避免发生意外事故，确保施工过程安全可靠。
以上是关于塔吊施工的专项方案，通过严格执行施工准备、施工方案、施工管理和施工总结等环节，确保塔吊施工安全高效进行。
塔吊基础施工方案(TC6012)
目录一、编制依据 (2)二、工程概况 (2)三、地质情况 (3)四、塔吊布置选型及基础设计 (7)五、塔吊基础验算计算书 (16)六、施工方案 (16)七、防雷接地 (31)八、塔吊基础质量要求 (31)九、基础降排水 (31)附图塔吊平面布置图塔吊基础定位图一、编制依据1、《混凝土结构工程施工质量验收规范》(GB50204—2011);3、《QTZ80型（TC6012A)塔式起重机使用说明书》;4、《锦城花园项目二期》施工图;5、《锦城花园项目二期岩土工程勘察报告》6、《建筑地基基础设计规范》（GB50007-2011）；7、《建筑地基基础工程施工质量验收规范》（GB50202-2011）8、《塔式起重机》GB/T5031—20089、《塔式起重机安全规程》GB5144—200710、《建筑机械使用安全技术规程》JGJ33—201211、《建筑施工安全检查标准》JGJ59—201112、《施工现场机械设备检查技术规程》JGJ160—200813、《建筑施工高处作业安全技术规范》JGJ80—199114、《施工现场临时用电安全技术规范》JGJ46—200515、《建筑桩基技术规范》JGJ94-200816、《塔式起重机砼基础工程技术规程》JGJ/T187—200916、《锦城国际花园项目二期》施工组织设计17、 《品茗安全计算软件》2013二、工程概况本工程位于广东省中山市石岐区兴利路一号。
包括3、4、5、6、7、8、9、栋及商业4~9座。
3、4、5、6、7、8、9、栋地上33层地下均为1层，总建筑面积约153160㎡,其中地库33809㎡，高层塔楼103812㎡，商业面积10843㎡。
建筑高度为5.6—99.9米。
各栋号层数及高度如下表： 楼栋号层数（地上、地下) 总高度(地下、地上） 结构形式 3＃—1/33 4。
1m/99.9m 框架剪力墙结构 4＃-1/33 4。
1m/99。
9m 5＃—1/33 4。
QTZ80塔吊安拆施工方案解析

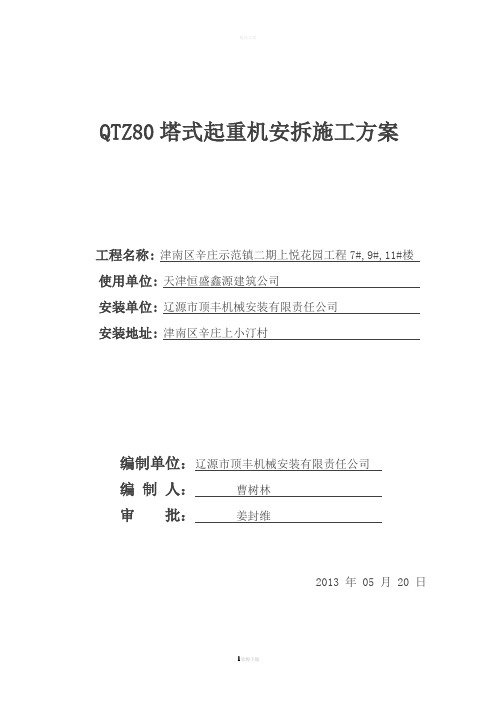

QTZ80塔式起重机安拆施工方案工程名称:津南区辛庄示范镇二期上悦花园工程7#,9#,11#楼使用单位:天津恒盛鑫源建筑公司安装单位:辽源市顶丰机械安装有限责任公司安装地址:津南区辛庄上小汀村编制单位：辽源市顶丰机械安装有限责任公司编制人：曹树林审批：姜封维2013 年 05 月 20 日目录塔吊工程专项施工方案一、编制依据二、工程概况三、塔吊安装拆卸施工人员职责分工四、塔吊技术性能五、塔吊安装前的准备工作六、塔吊安装七、塔吊拆卸八、塔机工作范围内的防护九、塔吊操作要点十、塔吊安装拆卸过程中应注意事项十一、塔吊维护、保养十二、塔吊安装拆卸过程中意外情况的应急程序十三、塔吊使用、安拆过程中的安全注意事项一、编制依据1．津南区辛庄示范镇二期上悦花园工程施工图纸；2．《建筑地基基础工程施工质量验收规范》GB50202-2002；3．《混凝土结构设计规范》GB50010-2010；4．《建筑机械使用安全技术规程》JGJ33-2011；5．QTZ80塔式起重机使用说明书；6. 施工现场实际情况、环境条件二、工程概况津南区辛庄示范镇二期上悦花园工程由天津市鑫盛远大投资有限公司投资建设，天津市人防建筑科研设计院设计，天津恒盛鑫源建筑公司总承包，天津市南华建设工程监理有限公司监理。
本工程位于天津市津南区辛庄示范镇上小汀村，西临文宛路，东临清和路，南临规划路。
本工程结构类型都为框剪结构，使用年限为50年，耐火等级为一级，抗震设防为7度，建筑类别为一类。
7#楼建筑面积为10763.11㎡，檐高是79.05m，层数是25层；9#楼建筑面积为10775.18㎡，檐高是81.95m，层数是26层；11#楼建筑面积为10843.28㎡，檐高是81.95m，层数是26层。
根据工程规模、结构形式、公司现有机械装备及《施工组织设计》要求，本工程选用三台QTZ80塔吊。
QTZ80塔吊布置在每栋建筑物面前，负责该建筑物主体结构施工期间垂直运输。
塔吊基础施工方案
XXXXXXX工程塔吊工程安全专项施工方案编制人：职务：校对人：职务：审核人：职务：审批人：职务：目录第一章工程概况--------------------------------------------------- 2一、工程概况--------------------------------------------------- 2二、塔吊选型--------------------------------------------------- 2三、塔吊平面位置及高度设置------------------------------------- 4四、地质条件---------------------------------- 错误！未定义书签。
五、技术保证条件----------------------------------------------- 4第二章编制依据--------------------------------------------------- 5第三章施工计划--------------------------------------------------- 6一、施工进度计划------------------------------ 错误！未定义书签。
二、材料与设备计划--------------------------------------------- 6第四章施工工艺技术----------------------------------------------- 6一、技术参数--------------------------------------------------- 6二、施工工艺流程----------------------------------------------- 6三、施工方法--------------------------------------------------- 7四、检查验收--------------------------------------------------- 7第五章施工安全保证体系------------------------------------------- 8一、组织保障--------------------------------------------------- 8二、技术措施-------------------------------------------------- 11三、监测监控-------------------------------------------------- 13四、应急预案-------------------------------------------------- 13第六章劳动力计划------------------------------------------------ 14一、专职安全生产管理人员-------------------------------------- 14二、所需劳动力安排---------------------------- 错误！未定义书签。
塔吊6012截臂方案
二、工程概况…………………………………1
三、塔式起重机工作概况………………………2
四、安拆人员组成………………………………2
五、安全技术措施………………………………3
六、截臂操作程序………………………………3
七、需用辅助工具………………………………5
八、质量、环保、安全管理措施………………5
7）用上述同样的操作过程拆除3＃塔吊第九节臂架并放置到4号楼45层楼面上；
8)用2#塔吊吊起第十一节臂架，将其吊到3＃塔吊起重臂处，由安拆人员将臂架重新连接到起重臂上，固定锁好（现有起重臂长度48m);
9）将小车钢丝绳截短至适合3＃塔吊起重臂的长度后，重新穿绕到起重臂上面并安装好小车吊钩；
10)拆除平衡臂上面的门字架,用麻绳绑紧并将其吊至5#楼45层楼面上；
9、塔式起重机使用说明书
10、施工现场的平面布置及拟建塔吊的周围环境
二、工程概况
工 程 名 称
广州亚运城自编号B地块B1分区
工 程 地 点
广州市番禺区石楼镇亚运南路1号、3号
建筑面积（m2）
35876。7(1#楼）、36551。8（2＃楼）、36334。4（3＃楼）、31481.5（4＃楼）、33710。7（5＃楼）
4）启动卷扬机，用滑轮组吊钩吊起一块2。4t的配重,拔出配重销轴，随后放下滑轮组吊钩，将配重吊至5号楼45层楼面上，平稳卸下平衡重，收起滑轮组吊钩；
5）开动2＃塔吊、3#塔吊，将起重臂都摆至4号楼上方，使两条起重臂呈现平行状态;
6）用2＃塔吊吊钩吊住3＃塔吊的第十节臂架、第十一节臂架，由安拆人员将拆除第九节架和第十节架的连接销轴,用2＃塔吊将3#塔吊的第十节臂架和第十一节臂架吊到4号楼45层楼面上,平稳卸下两节臂架后将其拆解分开来；
QTZ80塔吊安拆施工方案
QTZ80塔式起重机安拆施工方案工程名称:津南区辛庄示范镇二期上悦花园工程7#,9#,11#楼使用单位:天津恒盛鑫源建筑公司安装单位:辽源市顶丰机械安装有限责任公司安装地址:津南区辛庄上小汀村编制单位：辽源市顶丰机械安装有限责任公司编制人：曹树林审批：姜封维2013 年05 月20 日目录塔吊工程专项施工方案一、编制依据二、工程概况三、塔吊安装拆卸施工人员职责分工四、塔吊技术性能五、塔吊安装前的准备工作六、塔吊安装七、塔吊拆卸八、塔机工作范围内的防护九、塔吊操作要点十、塔吊安装拆卸过程中应注意事项十一、塔吊维护、保养十二、塔吊安装拆卸过程中意外情况的应急程序十三、塔吊使用、安拆过程中的安全注意事项一、编制依据1．津南区辛庄示范镇二期上悦花园工程施工图纸；2．《建筑地基基础工程施工质量验收规范》GB50202-2002；3．《混凝土结构设计规范》GB50010-2010；4．《建筑机械使用安全技术规程》JGJ33-2011；5．QTZ80塔式起重机使用说明书；6. 施工现场实际情况、环境条件二、工程概况津南区辛庄示范镇二期上悦花园工程由天津市鑫盛远大投资有限公司投资建设，天津市人防建筑科研设计院设计，天津恒盛鑫源建筑公司总承包，天津市南华建设工程监理有限公司监理。
本工程位于天津市津南区辛庄示范镇上小汀村，西临文宛路，东临清和路，南临规划路。
本工程结构类型都为框剪结构，使用年限为50年，耐火等级为一级，抗震设防为7度，建筑类别为一类。
7#楼建筑面积为10763.11㎡，檐高是79.05m，层数是25层；9#楼建筑面积为10775.18㎡，檐高是81.95m，层数是26层；11#楼建筑面积为10843.28㎡，檐高是81.95m，层数是26层。
根据工程规模、结构形式、公司现有机械装备及《施工组织设计》要求，本工程选用三台QTZ80塔吊。
QTZ80塔吊布置在每栋建筑物面前，负责该建筑物主体结构施工期间垂直运输。
QTZ80塔吊安拆施工方案
QTZ80塔式起重机安拆施工方案工程名称:津南区辛庄示范镇二期上悦花园工程7#,9#,11#楼使用单位: 天津恒盛鑫源建筑公司安装单位: 辽源市顶丰机械安装有限责任公司安装地址: 津南区辛庄上小汀村编制单位：辽源市顶丰机械安装有限责任公司编制人：曹树林审批：姜封维2013 年 05 月 20 日目录塔吊工程专项施工方案一、编制依据二、工程概况三、塔吊安装拆卸施工人员职责分工四、塔吊技术性能五、塔吊安装前的准备工作六、塔吊安装七、塔吊拆卸八、塔机工作范围内的防护九、塔吊操作要点十、塔吊安装拆卸过程中应注意事项十一、塔吊维护、保养十二、塔吊安装拆卸过程中意外情况的应急程序十三、塔吊使用、安拆过程中的安全注意事项一、编制依据1．津南区辛庄示范镇二期上悦花园工程施工图纸；2．《建筑地基基础工程施工质量验收规范》GB50202-2002；3．《混凝土结构设计规范》GB50010-2010；4．《建筑机械使用安全技术规程》JGJ33-2011；5．QTZ80塔式起重机使用说明书；6. 施工现场实际情况、环境条件二、工程概况津南区辛庄示范镇二期上悦花园工程由天津市鑫盛远大投资有限公司投资建设，天津市人防建筑科研设计院设计，天津恒盛鑫源建筑公司总承包，天津市南华建设工程监理有限公司监理。
本工程位于天津市津南区辛庄示范镇上小汀村，西临文宛路，东临清和路，南临规划路。
本工程结构类型都为框剪结构，使用年限为50年，耐火等级为一级，抗震设防为7度，建筑类别为一类。
7#楼建筑面积为10763.11㎡，檐高是79.05m，层数是25层；9#楼建筑面积为10775.18㎡，檐高是81.95m，层数是26层；11#楼建筑面积为10843.28㎡，檐高是81.95m，层数是26层。
根据工程规模、结构形式、公司现有机械装备及《施工组织设计》要求，本工程选用三台QTZ80塔吊。
QTZ80塔吊布置在每栋建筑物面前，负责该建筑物主体结构施工期间垂直运输。
QTZ80A(6012)塔机施工方案
QTZ80A(6012)塔机施工方案福建名城建有限公司qtz80a（qtz5513）自升塔式起重机施工方案QTZ80A（qtz5513）自升式塔式起重机施工方案一、项目概述广州珠江国际城首期住宅a5区、建设地点广州市从化市太平镇佛岗村a6区、a7区工程广州市广州珠江房地产开发有限建设单位监理单位广东珠江建设工程监理有限公司公司工程名称设计单位广东珠江建筑工程设计有限公司施工单位广东韩江建筑安装工程有限公司建设规模：本工程共203栋别墅，包括f型和g型两种类型，其中f型别墅102栋，g 别墅101栋。
f型别墅建筑面积752.94m2,g别墅建筑面积800m2,檐口建筑高度7.95m，地下室1层，地上2层，坡屋顶，钢筋混凝土异型柱框架结构。
地下室底板、首层、二层及屋面圈梁层主要梁截面200x500mm，主要板厚100mm~150mm；坡屋面部位梁为折梁，主要梁截面200x1000mm、200x500mm，主要板厚120mm~150mm。
二、塔式起重机概述塔机情况如下：1.塔机型号：QTZ80A（qtz5513）自升式塔机2.塔机制造商：广东省南海市平州高达工程机械厂3.塔机生产许可证号：ts2410619-2022此塔机按gb/t9462―1999标准生产制造并按gb/t5031-94进行了型式试验和出厂检验，出具了出厂合格证。
4.塔式起重机主要技术参数：额定起重力矩：80吨米起升高度：独立式安装时45米160米用于附加安装工作幅度：2.5～60米提升速度：钢丝绳加倍时8.5m/min、40m/min、80m―1―福建名城建设有限公司QTZ80A（qtz5513）自升式塔吊施工方案4倍率钢丝绳时为4.5米/分、20米/分、40米回转速度：0~0.6 rpm变幅速度：20米/分、40米/分塔吊重量：独立式53.89吨（含14.4吨配重）附着式（160米时）92.75吨（含平衡重14.4吨）塔式起重机载荷：参见附录QTZ80A（QTZ55 13）塔吊基础制造指令中的图2qtz80a（6012）塔机基础图三、基础设计1.按《塔式起重机设计规范》要求，塔机基础的设计应满足抗倾翻稳定性和强度条件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
深圳轨道交通4号线二期工程406合同段QTZ80B(6012)塔吊安装方案
一、工程概况 工程名称：深圳轨道交通4号线二期工程406合同段 设计单位：北京城建设计研究院有限责任公司/奥雅纳工程顾问香港有限公司 建设单位：港铁轨道交通（深圳）有限公司 监理单位：深圳中海建设监理有限公司/四川铁科监理有限公司 联合体 施工单位：深圳市市政工程总公司 深圳轨道交通4号线二期工程是深圳地铁4号线网络的延伸，从少年宫到龙华中心城，龙华车辆段位于上塘站西侧，东临布龙路，西临新建的高速公路福龙路（规划中），北边是水库溢水渠，南边为和平路，整个场地东西长约900米，南北宽约300米。龙华车辆段将承担4号线配属车辆的停放、运用、检修、救援等任务。
预置平台东西长约650米，南北方向宽250~400米，地面以上高度为8.7米，面积约为8.5万平方米，层高8.7米。由于线路因素平台结构横向柱距不等，从11米~23米；纵向柱网基本按10米布置。整个平台由伸缩缝分割成42块，其中编号1–9、12–15区为单层平台区；编号10–11区为6号线预留区；编号16–42区为多层及高层塔楼区域。结构形式采用钢筋混凝土框架结构，基础形式采用人工挖孔、冲孔、预制管桩组成。
二、编制依据 1、《QTZ80B（6012）型自升塔式起重机》使用说明书。 2、塔机安全技术操作规程及深圳市有关塔机安全技术要求。 3、施工总平面图。 4、施工组织设计。 三、塔机情况简介及性能表 本工程塔机的工作面为单层预置平台，层高仅为8.7米，塔机安装最大独立高度拟定为25米，工作半径为60米。
QTZ80B（6012）自升塔式起重机 该塔机是广东业豪机械制造有限公司研制幵生产，其主要技术参数见表1、表2。 表1 技术性能表 序号 名 称 单 位 参 数
1 起重力矩 KN·m 800 2 最大起重量 t 6
3 起升高度 独立式（无斜撑固定） m 44 独立式（带斜撑固定） 49 附着式 140 4 独立塔身顶高度 m 53.3 5 回转速度 n/min 0.62
6 变幅速度 m/min 9、25、50
7 顶升速度 m/min 0.69
8 起升速度 四绳 m/min 5、20、40 双绳 10、40、80 最低稳定下降速度 ≤7 9 工作幅度 m 60 55 50 10 最大回转半径 m 61.36 56.36 51.36 11 平衡重 t 17.89 15.84 13.2 12 工作电压 V/Hz 380/ 50 13 工作温度 ℃ -5℃~+45℃
14 整机质量（以最长臂计算，平衡重除外） t 42 15 整机功率 KW 43
表2塔机起重特性表（60米臂长） 幅度（M）
2.5~
12 14 16 18 20 22 24 26 28 30 32 34
起重量
（4绳）
6000 6000 6000 5260 4680 4200 3800 3460 3180 2910 2710 2530
起重量
（2绳）
3000 3000 3000 3000 3000 3000 3000 3000 3000 2910 2710 2530
幅度（M） 36 38 40 42 44 46 48 50 52 54 56 58 60
起重量
（4绳）
2350 2190 2050 1930 1810 1710 1620 1530 1450 1380 1320 1260 1200
起重量
（2绳）
2350 2190 2050 1930 1810 1710 1620 1530 1450 1380 1320 1260 1200
四、组织机构及职责： 1、施工现场安装协调：杨文云 协调安装与施工的矛盾，保障安装工作顺利进行。 2、安装技术负责人：吴安成 负责对所有安装人员进行技术交底，根据安装方案组织塔机部件的拼装及吊装工作，及时解决安装过程中所出现的技术问题。
3、安装电气负责人： 陈中华 负责塔机所有电气安装及调试工作。 4、安全监督员：邓光胜 监督塔机安装人员按规定安全作业，对不安全行为及时给予指正。 5、地面指挥人员： 杨军 指挥地面作业人员吊运、拼装塔机部件，向吊车司机准确发出指挥信号。 6、地面作业人员：刘振华 在地面拼装塔机部件，正确挂好钢丝绳，供汽车吊吊装。 7、空中作业人员： 冯石汉 将塔机部件准确拼装就位，负责销连接及螺栓紧固工作。 8、普工：四—六名民工 负责现场塔机吊装的辅助工作，听从指挥人员临时调配。 五．保证项目与安装程序控制: 1．项目技术负责人对塔吊基础进行验收. 2．在塔吊基础附近，项目须将所有杂物清理干净，保证场地坚实平坦； 3．项目须将塔吊主电源线（335+225平方毫米铜芯线）架设至塔吊基础边，按技术监督局要求，安装专用电箱，作为塔吊专用线。 六.安装程序控制: 1、将十字底梁安装在准备好的专用混凝土基础上,按水平误差1/1000校正调整好,紧固8组16根地脚螺栓；
2、将底架节、底节在地面上拼装好，吊装在十字底梁上并用螺栓连接好。吊装时要注意爬梯位置背向建筑物，用经纬仪检查底架的垂直度，保证主弘杆的四个侧面垂直度偏差在1/1000以内；
3、安装撑杆，按编号装配，张开每根销轴的开口销； 4、吊装两节下塔身标准节，分别用螺栓紧固； 5、吊装顶升套架： 〈1〉先组装好套架上下工作平台，然后吊起装好的套架从已装好的下塔身顶部套入，慢慢放下，使其支落在撑杆支耳上，此时套架上法兰盘应略低于顶节弦杆上表面。
〈2〉吊装油缸、泵站。接好油管，检查液压系统各连接件是否牢固、可靠。顶升油缸下横梁端轴应插入标准节爬升支板的轴孔内；
7、吊装回转塔架： （1） 在地面组装好回转塔架（包括塔顶、回转塔身上下支承座、回转支承及操作室等）。再吊装至下塔身标准节顶部，并且与标准节连接好。然后启动泵站，使顶升套架上升与下支座贴近；
（2） 用16个M30的螺栓将下支座与顶升套架连接紧固好； 8、整体吊装平衡臂： 〈1〉在地面上拼装平衡臂，并装配工作平台栏杆、起升机构、电气控制柜等；
〈2〉将平衡臂拉杆组装成两件，在平衡臂尾部左右各系一根麻绳，另一端在地面，便于牵引平衡臂空中就位。在地面试吊找出起吊重心，准备起吊；
〈3〉将平衡臂吊起，臂根单耳插入回转塔身连接耳，装上销轴，穿好开中销并张开，用Φ16的白棕绳系在拉杆尾部，白棕绳穿过塔顶平衡臂一侧的小滑轮，另一端落至地面。稍稍起吊使平衡臂尾部上翘，用人力拉引绳索，使拉杆上升到塔顶顶部后，将拉杆插入塔顶连接双耳板内，安装销轴，穿好开口销并张开，另一根拉杆也按上述方法装好； 〈4〉慢慢放下起吊钢丝绳，拉杆逐渐拉直而受张力，直到平衡臂接近水平，起吊钢丝绳松弛，解开拉杆上所系麻绳，留待安装起重臂用；
9、安装起重臂：
吊点小车
（1） 将起重臂在地面组装好，并在地面支起，将小车推入吊臂； （2） 在地面组装拉杆，将长短拉杆头部的双耳板与起重臂吊点用销轴连接好，其拉杆搁置在起重臂上弦的固定卡板内，注意拉杆不能伸出臂根铰接点外；
（3） 将起升机构用临时电源放出的钢丝绳经塔顶滑轮再固定在拉杆末端的小滑轮上；
（4） 吊起60米起重臂，经试吊并适当移动小车找准平衡点，在臂端左右各系一根钢丝绳，另一端在地面人员手中，用来调整根部耳板就位。起吊起重臂至回转塔身，经调整使臂根单耳插入回转塔身双耳内，装好销轴，穿好开口销并张开；
（5） 稍稍起吊平衡臂使其上翘，准备装拉杆； （6） 起动起升机构，用慢速向上提起拉杆，使其接近塔顶，将拉杆与塔顶拉板用销轴连接，并张开开口销；
（7） 检查拉杆各部位连接准确后，逐步放松汽车吊起升钢丝绳，拉杆受力张紧，直至全部放松，卸掉钢丝绳；
10、吊装配重：将配重逐块从平衡臂上吊进尾部安装位置，逐块放置定位挡块并依次排列，共7块配重，重17890公斤；
11、接通塔机供电电源，将所有控制线路进行电气连接； 12、穿绕起升钢丝绳及小车吊钩钢丝绳； 13、调试所有安全装置； 七. 安装进度: 1、2009.5.8日,安放十字底梁并找平，误差在1/1000以内; 2、2009.5.9日,自卸吊、8吨汽车吊、平板车及50吨汽车吊等进场,一天安装完毕;（具体日程安排根据项目施工进度情况做相应调整，以项目通知为准）
八．塔吊安装注意事项: 1、全体工作人员必须集中精力，专人指挥，相互配合，确保安全生产。 2、参加高空作业人员，要严格遵守高空作业的安全技术规程。 3、作业高空时要佩戴好必须的安全防护用品，如安全帽、安全带等。 4、高空作业中使用的工具，应放置可靠的工具，应认真进行检查，严格按标准使用。
5、对使用的钢丝绳、钢丝绳夹、卸扣、麻绳等用具，应认真进行检查，严格按标准使用。
6、对各种连接螺栓、销轴等要认真检查，各销轴、开口销安装要可靠。 7、检查使用机具是否灵活可靠，能确保安全。 8、严禁作业前喝酒或在作业时以啤酒充饮料。 九．塔吊顶升: 1、塔吊顶升，由随机机组员负责完成，顶升前，应全面检查塔吊各连接销及开口销的连接固定情况，检查各工作装置机构的运作情况并按规定保养、润滑、调整，确认正常后，方可进行顶升作业。
2、塔吊初次顶升时，应仔细检查顶升油压系统是否正常可靠，方法为：应反复试顶三次，行程约10cm，确认正常后进行顶升作业。
3、顶升时，由专人负责统一指挥（随机机长负责），各操作人员必须注视塔吊的平衡状态，顶升时，不得进行回转和起吊作业，需起吊标准节和回转时，要将塔吊上部降至塔身标准节连接处，并用螺栓紧固。
十．塔机主要部件重量表
部件名称 重量（kg） 平衡臂 3144
