一、总则 1、 工作目标 1.1规范化——有效提高设计的工作质量； 1.2标准化——提高设计的工作效率； 1.3网络化——便于网络上规范化管理和成果的共享。 2、 工作范围 本标准是依据建筑CAD制图的统一规则，适用于我公司建筑工程和景观工程及相关领域中的CAD制图。 3、 工作风格

本标准为形成公司CAD绘图表达的风格的统一，不提倡个人绘图表达风格。CAD制图的表达应清晰、完整、统一。 二、制图 1、制图规范

工程制图肃穆遵照国度有关建筑制图规范制图，要求所有图面的表达方式均保持一致。 2、图纸目录

各个专业图纸目录参照下列顺序编制： 封面 图纸目录 景观专业：景观设计说明；总图；竖向图；放线图；索引图；分区图；节电详图；铺装详图。 建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；剖面图；楼梯；部分平面；建筑详图；门窗表；门窗图。 结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。 电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；负责线路图。大型工程应按强电、弱电、火灾报警及其智能系统分离设置目录。 给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。 暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。 绿化专业：绿化设计说明；苗木材料表；总图；乔木种植图；灌木种植图；地被种植图； 3、图纸深度

工程图纸除应抵达国度规范规定深度外，尚须餍足业主提供例图深度及特殊要求。 4、图纸字体

除招标及其特殊情状外，均应采取以下字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件。同一图形文件内字型数目不要超过四种。以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。Romthe actuals.shx(西文花体)、romthe actuald.shx（西文花体）、eye-catching.shx（西文黑体）、txt.shx（西文单线体）、simpelx(西文单线体)、st64f.shx（汉字宋体）、ht64f.shx（汉字黑体）、kt64f.shx（汉字楷体）、fs64f.shx（汉字仿宋）、hztxt.shx（汉字单线）。 汉字字型优先考虑采用hztxt.shx和hzst.shx； 西文优先考虑romthe actuals.shx和simplex或txt.shx。 所有中英文之标注宜按下表执行 常用字型表 表1 用途字型字高 宽高比 比图纸称号 中文 St64f.shx 10mm 0.8 说明文字标题 中文 St64f.shx 5.0mm 0.8 标注文字 中文 Hztxt.shx 3.5mm 0.8 说明文字 中文 Hztxt.shx 3.5mm 0.8 总说明 中文 St64f.shx 5.0mm 0.8 标注尺寸 西文 Simpelx.shx 3.0mm 0.8 注：中西文比例设置为1：0.7，说明文字一般应位于图面右侧。字高为打印出图后的高度。 5、图纸版本及修改标记 5.1图纸版本 5.1.1施工图版本号 第一次出图版本号为0 第二次修改图版本号为1 第三次修改图版本号为2 5.1.2计划图或报批图等非施工用图版本号

第一次图版本号为A 第二次图版本号为B 第三次图版本号为C 5.2图面修改标记

图纸修改可以以版本号区分，每次修改必须在修改处做出标记，房子结构设计图。并注明版本号。 简单或繁多修改尽量使用变更通知单。 6、图纸幅面 6.1图纸图幅采用A0、A1、A2、A3四种标准，以A1图纸为主。 图纸尺寸规格 表2 图纸种类 图纸宽度（mm） 图纸高度(mm) 备注 A0 1189 841 A1 841 594 A2 594 420 A3 420 297 A4 297 210 主要用于目录、变更、修改等 6.2特殊需要可采用按长边1/8模数加长尺寸(按房屋建筑制图统一标准)。 6.3一个专业所

用的图纸，不宜多于两种幅面(目录及表格所用A4幅面除外)。 6.4图纸比例

常用图纸如下，同一张图纸中，不宜出现三种以上的比例。 常用比例表 表3 常用比例 1:1,1:2;1:5,1:10,1:20,1:50,1:100,1:200,1:500,1:100 0 可用比例 1:3,1:15,1:25;1:30,1:150,1:250,1:300,1:1500 7、图层及文件交换格式 7.1采用图层的目的是用于组织、管理和交换CAD图形的实体数据以及负责实体的屏幕显示和打印输入。图层具有颜色、线形、状态等属性。 7.2图层组织依据不同的用途、阶段、实体属性和使用对象可采取不同

园林设计 园林设计的工作范围可包括庭园、宅园、小游园、花园、公园以及都邑街区、机关、厂矿、校园、宾馆饭店等。公园设计形式角力计较全面，具有园林设计的典型性。公园的设计程序主要包括以下几个设施： 一、园林设计的前提工作 1、掌握自然条件、环境状况及历史沿革

（1）甲方对设计任务的要求及历史状况。 （2）都邑绿地总体规划与公园的关联，以及对公园设计上的要求，都邑绿地总体规划图，比例尺为1：5000~1。 （3）公园周围的环境关联，环境的特点，将来焕发发财情状。如周围有无名胜古迹、人文资源等。 （4）公园周围都邑景观。建筑形式、体量、颜色等与周围市政的交通联系，人流集散方向，周围居民的类型与社会结构，如，属于厂矿区，文教区或商业区等的情状。 （5）该地段的动力情状。电源、水源以及排污，排水，周围是否有净化源，设计图。如有毒无害的厂矿企业，传染病医院等情状。 （6）规划用地的水文、地质、地形、气象等方面的资料。了解地下水位，年与月降雨量。年最高最低温度的分布时间，年最高最低湿度及其分布时间。年季风风向、最大风力、风速以及冰冻线深度等。重要大型园林建筑规划位置尤其需要地质勘察资料。 （7）植物状况。了解和掌握地区内原有的植物种类、生态、群落组成，还有树木的年龄，观赏特点等。 （8）建园所需主要材料的来源与施工情状，如苗木、山石、建材等情状。看着小区景观设计cad。 （9）甲方要求的园林设计标准及投资额度。 2、图纸资料

除了上述要求具备都邑总体规划以外，还要求甲方提供以下图纸资料 除了上述要求具备都邑总体规划以外，还要求甲方提供以下图纸资料： （1）地形图。依据面积大小，提供1：2000，1：1000，1：500园址范围内总平面地形图。图纸应明确显示以下形式：设计范围（红线范围、坐标数字）。园址范围内的地形、标高及现状物（现有建筑物、构筑物、山体、水系、植物、道路、水井，还有水系的进、出口位置、电源等）的位置。现状物中，要求保留操纵、改造和拆迁等情状要分离注明。四周环境情状：与市政交通联系的主要道路称号、宽度、标高点数字以及走向和道路、排水方向；周围机关、单位、栖身区的称号、范围，以及今后焕发发财状况。 （2）局部放大图。1：事实上展示设计cad图纸。200图纸主要提供为局部详细设计用。该图纸要餍足建筑单位设计及其周围山体、水系、植被、园林小品及园路的详细布局。 （3）要保留使用的主要建筑物的平、立面图。平面位置注明室内、外标高；立面图要标明建筑物的尺寸、颜色等形式。 （4）现状树木分布位置图（1：200，1：500）。主要标明要保留树木的位置，并注明品种、胸径、生长状况和观赏价值等。有较高观赏价值的树木最好附以黑色照片。 （5）地下管线图（1：500，1：200）。一般要求与施工图比例相同。图内应包括要保留的上水、雨水、污水、化粪池、电信、电力、暖气沟、煤气、热力等管线位置及井位等。除平面图外，转载。还要有剖面图，并需要注明管径的大小，管底或管顶标高，压力、坡度等。 3、现场踏查

无论面积大小，设计项目的难易，设计者都必须用心当真到现场实行踏查。一方面，核对、补充所收集的图纸资料。如：现状的建筑、树木等情状，水文、地质、地形等自然条件。另一方面，设计者到现场，可以依据周围环境条件，进入艺术构思阶段。“佳者收之，俗者屏 之”。发现可操纵、可借景的景物和不利或影响景观的物体，在规划历程中分离加以适当处理。依据情状，如面积较大，情状较复杂，有必要的时候，踏查工作要实行多次。 4、编制总体设计任务文件

设计者将所收集到的资料，经过分析、研究，定出总体设计原则和目标，编制出实行公园设计的要求和说明。主要包括以下形式： （1）公园在都邑绿地系统中的关联。 （2）公园所处地段的特征及四周环境。 （3）公园的面积和游人容量。 （4）公园总体设计的艺术特色和风格要求。 （5）公园地形设计，包括山体水系等要求。 （6）公园的分期建设实施的程序。 （7）公园建设的投资框算。 二、总体设计计划阶段 在明确公园在都邑绿地系统中的关联，确定了公园总体设计的原则与目标以后，着手实行以下设计工作。 1、主要设计图纸形式

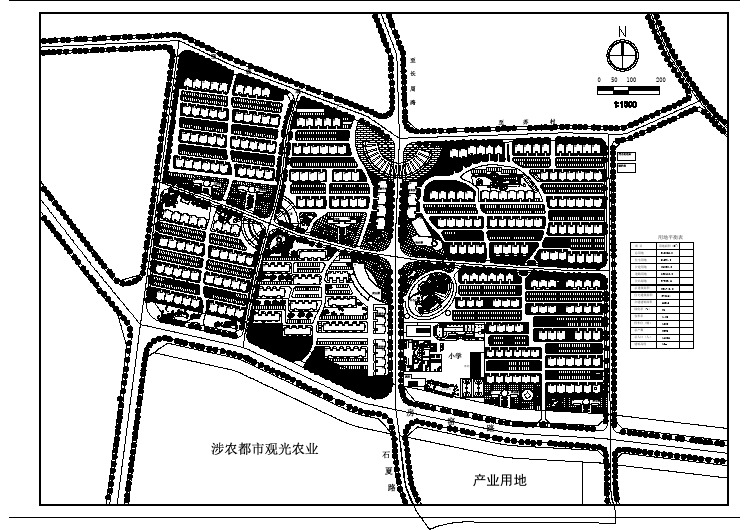

（1）位置图 属于示意性图纸，表示该公园在都邑区域内的位置，展示设计cad图纸。要求简洁明了。 （2）现状图 依据已掌握的全部资料，经分析、整理、归纳后，分红若干空间，对现状作综合评述。可用圆形圈或笼统图形将其概括地表示进去。例如：经过对四周道路的分析，依据主、次都邑干道的情状，确定出入口的大概位置和范围。同时，在现状图上，我不知道cad设计图。可分析公园设计中有益和不利要素，以便为成效分区提供参考依据。 （3）分区图 依据总体设计的原则、现状图分析，依据不同年龄段游人活动规划，不同兴趣爱好游人的需要，确定不同的分区，划出不同的空间，使不同空间和区域餍足不同的成效要求，并使成效与形式尽可能统一。另外，分区图可以反映不同空间、分区之间的关联。该图属于示意说明性质，可以手笼统图形或圆圈等图案予以表示。 （4）总体设计计划图 依据总体设计原则、目标，总体设计计划图应包括以下诸方面形式：第一，公园与周围环境的关联：公园主要、次要、公用出入口与市政关联，即面临街道的称号、宽度；周围主要单位称号，或居民区等；公园与周围园界是围墙或透空栏杆要明确表示。相比看cad。第二，公园主要、次要、公用出入口的位置、面积，规划形式，主要出入口的内、外广场，停车场、大门等布局。第三，公园的地形总体规划，休闲广场cad设计图。道路系统规划。第四，全园建筑物、构筑物等布局情状，建筑平面要能反映总体设计妄图。第五，全园植物设计图。图上反映密林、疏林、树丛、草坪、花坛、专类花园、盆景园等植物景观。此外，总体设计图应准确标明指北针、比例尺、图例等形式。 总体设计图，室内设计图块下载。面积100hm2以上，比例尺多采用1：2000~1：5000；面积在10~50 hm2左右，比例尺用1：1000；面积8 hm2以下，比例尺可用1：500。 （5）地形设计图地形是全园的骨架，要求能反映出公园的地形结构。以自然山水园而论，想知道[转载]施工图常用规范。要求表达山体、水系的内在有机联系。依据分区需要实行空间组织；依据造景需要，确定山地的形体、制高点、山峰、山脉、山脊走向、丘陵起伏、缓坡、微地形以及坞、岗、岘、岬、岫等海洋造形。同时，三层别墅设计cad。地形还要表示出湖、池、潭、港、湾、涧、溪、滩、沟、渚以及堤、岛等水体造形，并要标明湖面的最高水位，常水位，最低水位线。此外，图上标明入水口、排水口的位置（总排水口方向、水源及雨水聚散地）等。也要确定主要园林建筑所在地的地坪标高，桥面标高，广场高程。以及道路变坡点标高。还必须标明公园周围市政设施、马路、人行道以及与公园邻近单位的地坪
