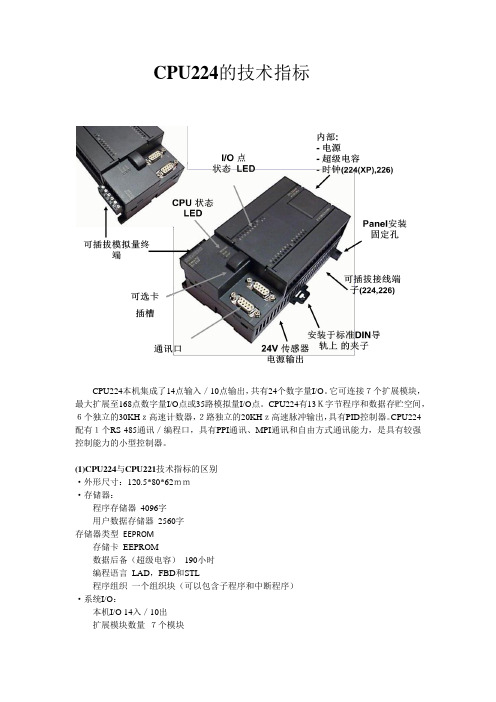

CPU224的技术指标
CPU224本机集成了14点输入／10点输出，共有24个数字量I/O。
它可连接７个扩展模块，最大扩展至168点数字量I/O点或35路模拟量I/O点。
CPU224有13Ｋ字节程序和数据存贮空间，６个独立的30KHｚ高速计数器，２路独立的20KHｚ高速脉冲输出，具有PID控制器。
CPU224配有１个RS-485通讯／编程口，具有PPI通讯、MPI通讯和自由方式通讯能力，是具有较强控制能力的小型控制器。
(1)CPU224与CPU221技术指标的区别
·外形尺寸：120.5*80*62ｍｍ
·存储器：
程序存储器4096字
用户数据存储器2560字
存储器类型EEPROM
存储卡EEPROM
数据后备（超级电容）190小时
编程语言LAD，FBD和STL
程序组织一个组织块（可以包含子程序和中断程序）
·系统I/O：
本机I/O 14入／10出
扩展模块数量７个模块
数字量I/O映像区256（128入／128出）
数字量I/O物理区168（94／74）
模拟量I/O映像区32入／32出
模拟量I/O物理区35（28／7）或14出
·附加功能：
内置高速计数器６个（30KHｚ）
内置模拟电位器２个（８位分辨率）
脉冲输出２个高速输出（20KHｚ）
通讯中断１发送器／２接收器
定时中断２个（１ｍｓ－255ｍｓ）
输入中断４个
实时时钟内置
口令保护３级口令保护
·为传感器提供5VDC电流：660ｍＡ
(2)CPU224的接线
·DC输入DC输出：
DC输入端由1M、0.0…0.7为第１组，2M、1.0…1.5为第２组，1M、2M分别为各组的公共端。
24V DC的负极接公共端1M或2M。
输入开关的－端接到24V DC的正极，输入开关的另－端连接到CPU224各输入端。
DC输出端由1M、1Ｌ+、0.0…0.4为第１组，2M、2Ｌ+、0.5…1.1为第2组组成。
1L+、2L+分别为公共端。
第１组24V DC的负极接1M端，正极接1L+端。
输出负载的－端接到1M端，输出负载的另－端接到CPU224各输出端。
第2组的接线与第1组相似。
·DC输入继电器输出：
DC输入端与CPU224的DC输入DC输出相同。
继电器输出端由3组构成，其中N(-)、1L、0.0…0.3为第1组，N(-)、2L、0.4…0.6为第２组，N(-)、3L、0.7…1.1为第3组。
各组的公共端为1L、2L和3L。
第１组负载电源的一端N接负载的N(-)端，电源的另外一端L(+)接继电器输出端的1L端。
负载的另一端分别接到CPU224各个继电器输出端子。
第2组、第3组的接线与第1组相似。
M 字母代表的是母线的意思就是英文Mother的缩写。
（意思就是公共线的意思）
CPU本身输出的电源为标号 M 和 L+ ,M是24V的正 L+是24V的负极
而输入端上有两个公共端他们分别是1M和2M
1M作用范围为I0.0-I0.7
2M作用范围为I1.0-I1.5
1M和2M与刚才说的M和L+是没有关系的。
也就是说你可以使用CPU自带的电源，也可以使用外部提供的
DC24V电源。
而且是部分正反的
也就是说如果在 1M上接24V+ 那么在I0.0上输入为0V时则 I0.0常开点就闭合
同样如果在 1M上接0V 那么在I0.0上输入为24V+时则 I0.0常开点就闭合
其他公共端和输入端与上面的一样包括扩展模块上的数字输入端也一样。
但是我习惯在M上接负极，我设计的电路一般都是，比如说继电器HH54P带灯D C24V的,只有左火右零时才亮灯，所以我所有的继电器，无论是有灯没灯，我都会接成左火右零。
这些都是设计时的习惯。
参数设置
将PLC打到"STOP"，连上通信电缆。
打开PLC软件，选择左下角的“设置PC/PG接口'，打开后，选中左边列表里的PC/PPI，点击其右边的属性，在打开的属性菜单里，PPI选项下，地址填”0“，超时1S,高级PPI和多主站网络去掉勾选，传输率设置成9.6KB/S，最高地址31，然后切换到”本地连接“，根据你的通信电缆，如果是USB接口，就选SUB，如果是串口的（建议使用西门子官方PC/PPI电缆），选COM1，确定退出；
然后选中通信，打开的窗口里，勾选左下角的搜索所有波特率，即可搜索出你所连接的PLC。
另注：如果你的通信电缆是电子市场买的，要在电脑的设备管理里更改其参数属性，有需求，可以继续。
