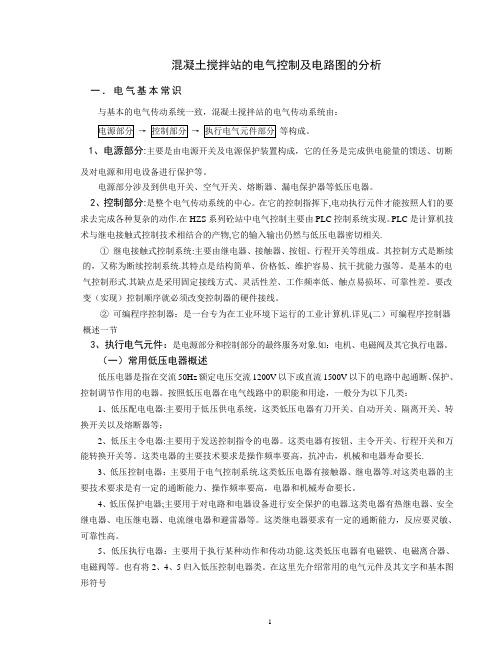

混凝土搅拌站的电气控制及电路图的分析一．电气基本常识与基本的电气传动系统一致，混凝土搅拌站的电气传动系统由：→→等构成。
1、电源部分：主要是由电源开关及电源保护装置构成，它的任务是完成供电能量的馈送、切断及对电源和用电设备进行保护等。
电源部分涉及到供电开关、空气开关、熔断器、漏电保护器等低压电器。
2、控制部分：是整个电气传动系统的中心。
在它的控制指挥下，电动执行元件才能按照人们的要求去完成各种复杂的动作。
在HZS系列砼站中电气控制主要由PLC控制系统实现。
PLC是计算机技术与继电接触式控制技术相结合的产物，它的输入输出仍然与低压电器密切相关。
①继电接触式控制系统：主要由继电器、接触器、按钮、行程开关等组成。
其控制方式是断续的，又称为断续控制系统。
其特点是结构简单、价格低、维护容易、抗干扰能力强等。
是基本的电气控制形式。
其缺点是采用固定接线方式、灵活性差、工作频率低、触点易损坏、可靠性差。
要改变（实现）控制顺序就必须改变控制器的硬件接线。
②可编程序控制器：是一台专为在工业环境下运行的工业计算机。
详见(二)可编程序控制器概述一节3、执行电气元件：是电源部分和控制部分的最终服务对象。
如：电机、电磁阀及其它执行电器。
（一）常用低压电器概述低压电器是指在交流50Hz额定电压交流1200V以下或直流1500V以下的电路中起通断、保护、控制调节作用的电器。
按照低压电器在电气线路中的职能和用途，一般分为以下几类：1、低压配电电器：主要用于低压供电系统，这类低压电器有刀开关、自动开关、隔离开关、转换开关以及熔断器等；2、低压主令电器：主要用于发送控制指令的电器。
这类电器有按钮、主令开关、行程开关和万能转换开关等。
这类电器的主要技术要求是操作频率要高，抗冲击，机械和电器寿命要长。
3、低压控制电器：主要用于电气控制系统。
这类低压电器有接触器、继电器等。
对这类电器的主要技术要求是有一定的通断能力、操作频率要高，电器和机械寿命要长。
水泥混凝土搅拌站
水泥混凝土搅拌站水泥混凝土搅拌站，也称混凝土配料站、混凝土搅拌站，是工程建设、道路建设和城市建设中不可缺少的设备之一。
它是指一种专业生产混凝土的设备，用于生产混凝土，供应给工地使用。
混凝土搅拌站通常由搅拌主机、计量系统、输送设备、储料设备、控制系统等组成。
下面我将详细介绍水泥混凝土搅拌站的构成、分类、特点及使用。
一、构成：1. 搅拌主机搅拌主机通常是一个水平轴搅拌机，是混凝土搅拌站的核心部件。
其主要功能是将水、水泥、石子、砂、添加剂等混合物进行搅拌，制成混凝土。
离心筒、螺旋叶片和尖垫板等都是搅拌主机的重要部分。
2. 计量系统计量系统是配料过程中最核心的部分。
它通常由配料仓、称重系统和混凝土秤等组成。
通过计量系统，可以控制每个原材料的投料量，使混凝土的质量更加稳定。
3. 输送装置输送装置分为水泵和输送管道两部分。
在混凝土配料过程中，需要将配比好的混凝土输送到工地或储料设备中。
水泵和输送管道需要结合配料计算，使混凝土的输送速度和质量保持一致。
4. 储料设备储料设备用于储藏原材料，通常是由水泥仓、石子仓和砂仓组成。
不同的搅拌站的储备量也不同，可以根据工地需要和生产能力来选购。
5. 控制系统控制系统是整个混凝土搅拌站的“大脑”，它通常由电气控制系统和计算机控制系统组成。
控制系统对整个混凝土搅拌站进行集中监控和控制，以确保生产质量和运行效率。
二、分类：1. 移动式混凝土搅拌站移动式混凝土搅拌站通常安装在拖挂车上，可以根据工地需要方便迁移。
移动混凝土搅拌站通常适用于短期工程或施工场地环境复杂的情况。
2. 固定式混凝土搅拌站固定式混凝土搅拌站通常安装在场地内，需要根据生产能力和工地需要选择合适的规格尺寸。
固定式混凝土搅拌站适用于长期工程或需求稳定的大型工程。
三、特点：1. 生产效率高混凝土搅拌站的生产效率较高，可以根据生产能力的需求进行生产组合。
同时，其自动化程度较高，可以避免人工操作中的误差和不稳定性。
2. 生产质量稳定混凝土搅拌站的配料系统和搅拌系统可以保证了混凝土的质量和稳定性。
基于PLC的混凝土搅拌站控制系统设计
基于PLC的混凝土搅拌站控制系统设计【摘要】在整个控制系统中，实现的功能是判断沙料、石料、水泥的重量是否符合要求，接着就是判断水的重量。
对于这个问题，在硬件选择方面选择了重量传感器和水流量传感器来解决这个问题。
