摘要本文主要目的是熟悉拉曼光谱仪原理,并掌握拉曼光谱仪的实验测量技术以及拉曼光谱的数据初步处理。

文章首先论述了拉曼光谱仪开发设计、安装调试中所应用的基本理论、设计原理与关键技术,介绍了激光拉曼光谱仪的发展动态、研究方向和国内外总体概况。

其次阐述了拉曼散射的经典理论及其量子解释。

并说明了分析拉曼光谱数据的各种可行的方法,包括平滑,滤波等。

再次根据光谱仪器设计原理详细论述了分光光学系统的结构设计和激光拉曼光谱仪的总体设计,并且对各个部件的选择作用及原理做了详细的描述。

最后,测量了几种样品的拉曼光谱,并利用文中阐述的光谱处理方法进行初步处理,并且进行了合理的分析对比。

总之,本文主要从两个方面来分析拉曼光谱仪的实验测量和光谱数据处理研究:一、拉曼光谱仪的结构,详细了解拉曼光谱仪的工作原理。

二、拉曼光谱数据处理分析,用合理的方法处理拉曼光谱可以有效便捷的得到较为理想的实验结果。

通过对四氯化碳、乙醇、正丁醇的光谱测量以及光谱数据分析,得到了较为理想实验效果,证明本文所论述方法的可行性和正确性。

关键词: 拉曼光谱仪光栅光谱分析AbstractPurpose of this paperisfamiliar with Raman Spectrometer, and mastery of experimental measurements of Raman spectroscopy and Raman spectroscopy technique spreliminary data processing.The article firstdiscusses theRaman spectrometerdevelopment,design,installation and commissioningin theapplication of the basictheory, designprinciples and key technologies,laserRaman spectrometer developments,research direction and overall profileat home and abroad. The second section describesthe classical theory of Raman scattering and quantumexplanation.And shows the Raman spectra of the variouspossible ways, including smoothing and filtering.Again according tospectrometer design principles discussed in detail the spectroscopic optical system design and laser Raman spectrometer overall design, andthe choice for the role of the various component sand the principle of a detailed description. Finally, the measured Raman spectra of severalsamples, and use paper describesmethods forspectral processinginitial treatment, and for a reasonable analysis and comparison.In summary, this paper mainly from two aspects to analyze experimental measurements of Raman spectroscopy and spectral dataprocessing research: First, the structure of Raman spectroscopy, Raman spectroscopy detailed understanding of the working principle. Second,Raman spectroscopydata processing and analysis, a reasonable approach toeffectiveand convenient Raman spectroscopy can be more ideal results. Through carbon tetrachloride, ethanol, n-butanol and spectraldata analysis spectral measurements obtained more satisfactory experimental resultsdiscussed in this articledemonstratethe feasibility and correctness.Keywords: Raman spectrometer grating spectral analys北京理工大学本科生毕业设计(论文)目录第1 章引言 (1)1.1拉曼光谱分析技术 (1)1.2现代拉曼光谱技术与特点 (2)1.3研究拉曼光谱仪的意义 (2)1.4本文的主要内容 (3)第2 章基本理论 (4)2.1拉曼散射经典解释[8] (4)2.2拉曼散射的量子解释 (6)2.2.1散射过程的量子跃迁 (6)2.2.2量子力学结果 (7)2.2.3Placzek 近似 (12)2.3拉曼光谱数据分析方法 (15)2.3.1数据平滑处理 (16)2.3.2基线校正 (18)2.3.3数据求导处理 (18)2.3.4数据增强算法 (18)2.3.5傅里叶变换 (19)2.3.6小波变换 (19)2.3.7数字滤波 (20)第3 章常规拉曼检测系统 (22)3.1 光源 (22)3.2滤光片 (24)3.3拉曼光谱仪及计算机软件 (25)3.3.1 光栅 (26)3.3.2 光电倍增管 (28)第4 章拉曼光谱测量及数据处理和结论 (30)4.1物质的拉曼光谱测量 (30)4.2拉曼光谱数据处理与分析 (33)4.2.1平滑处理 (33)北京理工大学本科生毕业设计(论文)4.2.2低通滤波处理 (36)4.3 结论 (38)第5 章论文总结与展望 (39)致谢: (40)参考文献: (41)第1 章引言1.1拉曼光谱分析技术1928年印度实验物理学家拉曼发现了光的一种类似于康普顿效应的光散射效应,称为拉曼效应。

raman拉曼光谱 532mm

raman拉曼光谱 532mm

raman拉曼光谱 532mm
Raman(拉曼)光谱是一种分析技术,用于研究分子的结构、化学成分和分子振动信息。

它基于拉曼散射现象,当光线与物质相互作用时,一部分光子会获得或失去能量,从而改变其频率和波长,这种频率或波长的变化被称为拉曼散射。

Raman光谱通过测量物质对入射光的散射光进行分析,得到与分子振动和结构相关的信息。

532nm是532纳米的波长,表示激光器输出的光线波长为532纳米。

在Raman光谱中,常用的波长包括532nm、785nm 和1064nm等。

对于532nm的激光,它具有较高的能量,适用于一些样品较浓缩的情况,例如固体样品或内部吸收较高的液体样品。

这是因为激光的能量足够大,可以克服样品的吸收和散射的影响,从而获得较高的信号强度。

使用532nm的激光进行拉曼光谱分析时,需要注意激光功率的选择和样品的适应性。

对于敏感的样品或需保护的样品,需要适当降低激光功率以防止样品的受损。

拉曼光谱的数据初步处理14446

拉曼光谱的数据初步处理14446

choice for the role of the various component sand the
principle of a detailed description. Finally, the
measured Raman spectra of severalsamples, and use paper
analyze experimental measurements of Raman spectrosco
py and spectral dataprocessing research: First, the s
tructure of Raman spectroscopy, Raman spectroscopy de
关键词: 拉曼光谱仪 光栅 光谱分析
I / 48
拉曼光谱的数据初步处理 14446
ቤተ መጻሕፍቲ ባይዱ
Abstract
Purpose of this paperisfamiliar with Raman Spectrom
eter, and mastery of experimental measurements of
拉曼光谱的数据初步处理 14446

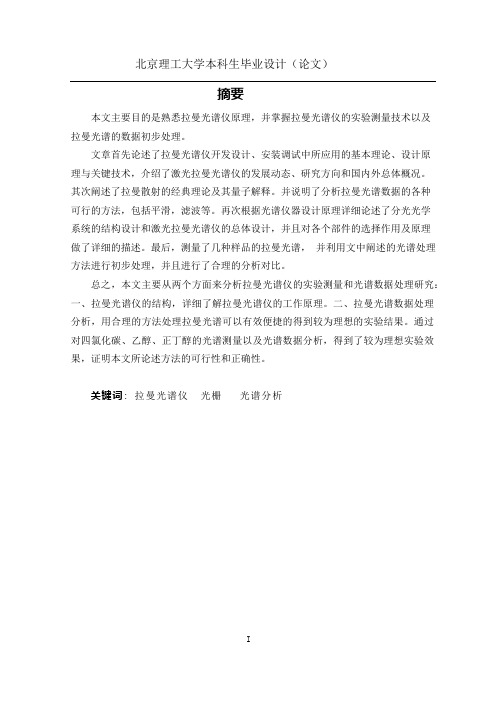

摘要
本文主要目的是熟悉拉曼光谱仪原理,并掌握拉曼光谱仪的实验测量技术 以及拉曼光谱的数据初步处理。
文 章 首 先 论 述 了 拉 曼 光 谱 仪 开 发 设 计 、安 装 调 试 中 所 应 用 的 基 本 理 论 、设 计原理与关键技术,介绍了激光拉曼光谱仪的发展动态、研究方向和国内外总 体 概 况 。其 次 阐 述 了 拉 曼 散 射 的 经 典 理 论 及 其 量 子 解 释 。并 说 明 了 分 析 拉 曼 光 谱数据的各种可行的方法,包括平滑,滤波等。再次根据光谱仪器设计原理详 细 论 述 了 分 光 光 学 系 统 的 结 构 设 计 和 激 光 拉 曼 光 谱 仪 的 总 体 设 计 ,并 且 对 各 个 部件的选择作用及原理做了详细的描述。最后,测量了几种样品的拉曼光谱, 并利用文中阐述的光谱处理方法进行初步处理,并且进行了合理的分析对比。

Raman(拉曼)光谱原理和图解

Raman(拉曼)光谱原理和图解
emission
excitation excit.-vib.
拉曼光谱的优点和特点 Ÿ对样品无接触,无损伤; Ÿ样品无需制备; Ÿ快速分析,鉴别各种材料的特性与结构; Ÿ能适合黑色和含水样品; Ÿ高、低温及高压条件下测量; Ÿ光谱成像快速、简便,分辨率高; Ÿ仪器稳固,体积适中, Ÿ维护成本低,使用简单。
激光功率16级衰减激光扩束扩束器控制键自动化程度高优势自动化程度高?激光光路计算机控制调节存储激光光路的位置激光光路可自动准直激光波长可自动切换等等部件瑞利滤光片自动切换光栅可自动切换狭缝大小可自动调节等等功能共焦与非共焦可自动切换取谱模式与观察样品模式可自动切换自动切换激光的16级衰减模式等等??ccd芯片尺寸的选择最新的显微共焦系统专利技术优势选择了最佳成像质量的ccd芯片尺寸为什么renishaw可以选择小尺寸芯片
高灵敏度
优势 1. 高灵敏度:
Ÿ 灵敏度远高于其它同类拉曼谱仪 检验标准:硅三阶峰(约在1440 cm-1)的信噪比≧10:1,检测 条件为:激光输出功率20mW,波长514.5nm,狭缝宽度50微米 ,曝光时间60秒,累加次数5次,binning为1或2,光栅为1800刻 线。显微镜头为 X50常规镜头。
200
0 15000 14800 14600 14400 14200 14000
Wavenum ber (cm -1)
光栅转动重复性实验
高重复性、高稳定性
.05 0 -.05 0 50 100 150 200 250 Minutes 300 350 400 450
光栅转动重复性实验
Arbitrary Y
拉曼测量的是什么?
Mid IR 红外
Real States 真实能级 Virtual State 虚能级

拉曼光谱

拉曼光谱

分析技术
种类
优点
不足
几种重要的拉曼光谱分析技术 1、单道检测的拉曼光谱分析技术 拉曼光谱2、以CCD为代表的多通道探测器的拉曼光谱分析技术 3、采用傅立叶变换技术的FT-Raman光谱分析技术 4、共振拉曼光谱分析技术 5、表面增强拉曼效应分析技术 拉曼光谱用于分析的优点和缺点
1、拉曼光谱用于分析的优点
含义
光照射到物质上发生弹性散射和非弹性散射.弹性散射的散射光是与激发光波长相同的成分,非弹性散射的散 射光有比激发光波长长的和短的成分,统称为拉曼效应。拉曼效应是光子与光学支声子相互作用的结果。
拉曼光谱-原理 拉曼效应起源于分子振动(和点阵振动)与转动,因此从拉曼光谱中可以得到分子振动能级 (点阵振动能级)与转动能级结构的知识。用虚的上能级概念可以说明了拉曼效应:
相关信息
电化学原位拉曼光谱法,是利用物质分子对入射光所产生的频率发生较大变化的散射现象,将单色入射光(包 括圆偏振光和线偏振光)激发受电极电位调制的电极表面,通过测定散射回来的拉曼光谱信号(频率、强度和偏振 性能的变化)与电极电位或电流强度等的变化关系。一般物质分子的拉曼光谱很微弱,为了获得增强的信号,可采 用电极表面粗化的办法,可以得到强度高104-107倍的表面增强拉曼散射(Surface Enhanced Raman Scattering, SERS)光谱,当具有共振拉曼效应的分子吸附在粗化的电极表面时,得到的是表面增强共振拉曼散射(SERRS)光谱, 其强度又能增强102-103。
拉曼光谱的分析方法不需要对样品进行前处理,也没有样品的制备过程,避免了一些误差的产生,并且在分 析过程中操作简便,测定时间短,灵敏度高等优点。
2、拉曼光谱用于分析的不足 (1)拉曼散射面积 (2)不同振动峰重叠和拉曼散射强度容易受光学系统参数等因素的影响 (3)荧光现象对傅立叶变换拉曼光谱分析的干扰 (4)在进行傅立叶变换光谱分析时,常出现曲线的非线性的问题 (5)任何一物质的引入都会对被测体体系带来某种程度的污染,这等于引入了一些误差的可能性,会对分析 的结果产生一定的影响。

拉曼光谱共40页

拉曼光谱共40页
29五拉曼光谱在生物医学中的应用30研究人体有意摄入的药物探测物和无意感染病毒污染物物质与人体的相互作用利用拉曼光谱迚行体内和体外的的医学诊断拉曼光谱在生物医学中的应用31拉曼光谱在生物医学中的应用拉曼光谱成为研究恶性肿瘤早期诊断癌变机理研究的重要手段拉曼光谱成为研究恶性肿瘤早期诊断癌变机理研究的重要手段拉曼手术刀拉曼光谱研究拉曼光谱研究dnadna结构变化与浓度变化的关系结构变化与浓度变化的关系dnadna的损伤等的损伤等傅里叶近红外拉曼光谱研究人血红细胞的结构利用拉曼光谱分析进行经皮肤的非入侵式验血技术利用拉曼光谱进行制药监测药物成分分析等32拉曼光谱应用于肿瘤检测诊断肿瘤检测sharo等对肝癌组织细胞迚行拉曼研究发现与正常细胞相比肝癌细胞的拉曼光谱在1040cm11080cm1处峰的强度较正常细胞的拉曼光谱强度增加在1241cm1处峰的强度减弱lorinez等发现用拉曼光谱分析技术能够区分正常肝组织有活力的瘤组织和纤维化肝母细胞瘤研究显示了拉曼光谱技术在临床诊断方面的潜力及应用价值33肿瘤检测人体组织由蛋白质核酸碳水化合物和脂类等生物分子组成在组织癌变过程中组成组织的各种生物分子只是在不同组织内的构型构象以及各种成分的构成比例不同这些早期的变化幵不引起临床症状和医学影像学的变化而拉曼光谱却能从分子水平反映这些变化拉曼光谱应用于肿瘤检测诊断34拉曼光谱应用于肿瘤检测诊断肺组织冰冻切片样品谱带归属表35拉曼手术刀拉曼手术刀目前在恶性病变肿瘤组织如癌症等的外科手术过程中主要是由有经验的医生判断病灶的位置以及需要切除的部位幵且要借助于病理解剖学及组织细胞学来迚行确认利用表面增强拉曼散射原理将拉曼散射光探针与手术刀结合为一体手术过程中即时测量人体组织肿瘤的拉曼散射光谱信叵与资料库迅速比对之后能够确定该组织细胞是否为良性肿瘤或恶性的癌细胞处某一部位的组织36拉曼手术刀37拉曼手术刀使用近红外区波长的的连续激光激发样品不易产生干扰样品拉曼光谱的荧光激励光通过光纤到达拉曼智能手术刀三角共38拉曼手术刀39

Raman(拉曼)光谱原理和图解

emission
excitation excit.-vib.
拉曼光谱的优点和特点 Ÿ对样品无接触,无损伤; Ÿ样品无需制备; Ÿ快速分析,鉴别各种材料的特性与结构; Ÿ能适合黑色和含水样品; Ÿ高、低温及高压条件下测量; Ÿ光谱成像快速、简便,分辨率高; Ÿ仪器稳固,体积适中, Ÿ维护成本低,使用简单。
数字化显微共焦系统专利技术 共焦应用 - 石英内的气、液包裹体
1390
2500
N2
4000
quartz
3000 2000
2000
H2O
1287
1500
1086 3648
1087
1000
1 164 2914 1627 2333
1000 1164 1280 1387 1640 2331
500
1500
2000
光散射 - 瑞利散射
• 散射光中,弹性 (瑞利) 散射占主导 • 前… 后…
入射光 分子 分子
散射光
• 散射光与入射光有相同的频率
emission
excitation
光散射 - 拉曼
• 散射光中的1010光子之一是非弹性散射(拉曼) • 前… 后…
入射光 分子 分子振动
散射光
• 光损失能量,使分子振动
14220 cm-1 14430 cm-1
Frequency cm-1
14885 cm-1 14971 cm-1
This error plot show that during normal working day all the errors track and the typical errors are less than 0.05 cm-1
数字化显微共焦系统专利技术
