总结ESP收尘的四个过程
• 电离--荷电--移动--清灰:四个过程要连续 不断的进行,以保证ESP良好的工作状态。 • 具体过程是:进口封头-气流分布装置-荷电 并收集到电极上-振打清灰-出口封头分布板 (改善气流分布,抑制二次扬尘)-气力输 灰装置。
第二模块 ESP术语和结构 一.ESP术语:
A V
( 1 e
• • • •
) 100 %
η:除尘效率(%) A:收尘极板面积(m2) V:烟气量( m3/s) ω:趋进速度(m/s)
效率公式及其影响因素ຫໍສະໝຸດ • 趋进速度与除尘效率密切相关 • 对趋进速度的分析实际就是对除尘效率的分析,影响趋进 速度的因素很多: • 粉尘粒径:对于1μm以上的粉尘,粒径越大,驱进速度也 越大,除尘效率也越高。粒径还影响电气条件、二次扬尘 等。 • 电场数目:电场数量增多时ω减小。 • 电压与电流:存在一个合理的供电制度。 • 极板间距:宽间距有优越性。 • 收尘面积:A增大,驱进速度下降并趋近于某一值。 • 粉尘比电阻:高比电阻范围内,驱进速度与比电阻近似于 反比的线性关系。
2.阴极系统
• 阴极又称为放电极或电晕极,与阳极一起 形成非均匀电场,产生电晕电流。由阴极 线、阴极框架和阴极吊挂装置等组成。 • 国内常见几种阴极线形式:管型芒刺线、 新型管型芒刺线、星型线、锯齿线、螺旋 线、鱼骨针刺线、螺旋线等。 • 菲达ESP常用的阴极线RSB新型管型芒刺 线和螺旋线。
阴极线应该具备特点:
• 1.牢固可靠、机械强度大、不断线、不掉线。 ESP的一个供电分区往往有上千根阴极线, 一个断线就会造成电场短路。 • 2.电气特性良好。使阳极板上电流密度分布 均匀、平均电场强度高;对于含尘浓度高、 细粉尘及高比电阻粉尘有良好适应性。起 晕电压底,击穿电压高。 • 3.易清灰,制造成本低。

钢铁烧结机机尾除尘系统研制

钢铁烧结机机尾除尘系统研制

本文针对钢铁烧结机烟气处理设计了一套电-袋除尘系统。该系 统主要由高压电源、除尘室以及控制监控系统构成,其中电除尘 器通常采用高压电源以作为供电电源,高压电源的类型主要有工 频高压电源、高频高压电源和高压脉冲电源。
首先介绍了高压除尘系统的整体设计思路,并针对除尘系统的主 电路工作原理进行了详细介绍,分析了LCC谐振变换器的工作原 理以及实现零电流关断的条件,围绕电除尘用大功率高频高压电 源控制技术开展研究,分析高频高压电源主回路及其工作原理, 建立高频高压电源的电路模型。在此基础上介绍了除尘系统辅 助电路的设计,并对电路进行了调试,给出了电路运行的关键波 形。
本文在最后介绍了除尘系统的控制监控系统设计,在高频高压电 源基础上进行电袋结合除尘,由PLC和上位机软件进行监控以及 PID控制,主要包括组态王系统以及低压程控系统的设计,对除尘 室的结构进行了设计。本系统基于组态王、PLC搭建一个烟气除 尘的PID控制系统。
利用电除尘除掉较大颗粒的烟气,利用布袋除尘除掉较小的烟气 颗粒,利用PLC控制电除尘的震打以及布袋除尘的喷吹,并进行人 机交互界面程序、监视和控制现场设备。使系统可以保证除尘 效果达到国标,根据联结机机尾除尘系统研制
人类自工业革命以来,对于能源的消耗日益增长,导致环境问题 越来越突出。随着人类社会的进一步发展,人们逐渐意识到需要 改变这种粗放式的发展模式,节能、减排及可持续发展逐渐成为 主题词。
节能减排已成为我国经济发展的重要方向,因此本文论述的除尘 系统具有重要意义。工业烟尘治理的方式多种多样,最主要的方 式有比较落后的机械形式除尘、布袋除尘、电除尘以及将布袋 除尘和电除尘相结合而成的电袋除尘。

燃煤电厂锅炉电除尘器控制优化降低粉尘排放

燃煤电厂锅炉电除尘器控制优化降低粉尘排放

燃煤电厂锅炉电除尘器控制优化降低粉尘排放摘要:在高压和强电场中,空气分子被电离成正离子和电子。

由于正电荷和负电荷的吸附,带负电的电子在冲到阳极板的过程中遇到灰尘颗粒,因此灰尘颗粒被负吸附到阳极收集板,烟道气中的颗粒烟灰吸附在阳极板上。

通过周期性地撞击阳极板,在自重和振动的双重作用下,具有一定厚度的灰尘落入静电除尘器结构下方的灰斗中,从而实现从烟雾中除去烟雾的目的。

关键词:燃煤电厂;电除尘;粉尘排放引言:随着社会的进步和经济的发展,国家越来越要求环境保护。

由于各种问题,原有的除尘系统不能满足使用要求。

为保持燃煤锅炉静电除尘器的长期高效稳定运行,静电除尘器必须在设计,制造,安装,调试,运行管理和维护方面进行技术改造,使其正确合理。

目前西柏坡电厂2号锅炉原配电除尘器的成功改造表明原有的静电除尘器不能满足要求,采取有效措施进行先进的技术改造,设计合理,可以大大提高效率,减少排放。

1 电除尘器提效改造的必要性针对火电厂烟尘的超低排放控制技术,我国已形成多种不同的技术类型。

从技术路线上看,可归纳为两种技术类型:一是终端处理技术,烟气首先经过干法除尘,然后通过吸收塔。

将其洗涤,最后用湿式静电除尘器进行深度净化处理。

一般改造后,干法除尘器出口处的粉尘浓度达到<30~40mg/Nm3,湿法脱硫烟尘浓度<20mg/Nm3后,湿法去除<5mg/Nm3后排入烟囱;二是协同处理技术,烟气首先对气体进行干式除尘,然后在湿法脱硫过程中高效去除烟尘,控制浆料的夹带。

改造后,干式除尘器出口处的粉尘浓度<20mg/Nm3,除尘深度除尘装置达到烟尘<5mg/Nm3,排入烟囱。

2 电除尘器提效技术及其应用情况2.1 气流均布技术影响静电除尘器除尘效率的因素很多,气流分布是一个重要因素。

静电除尘器中气流的分布与主体结构,气流调节部件的布置和管道设计有关。

理论计算和类比数据表明,结合这些因素往往会使除尘效率改变20%至30%。

电袋除尘器安装工艺

电袋除尘器安装工艺

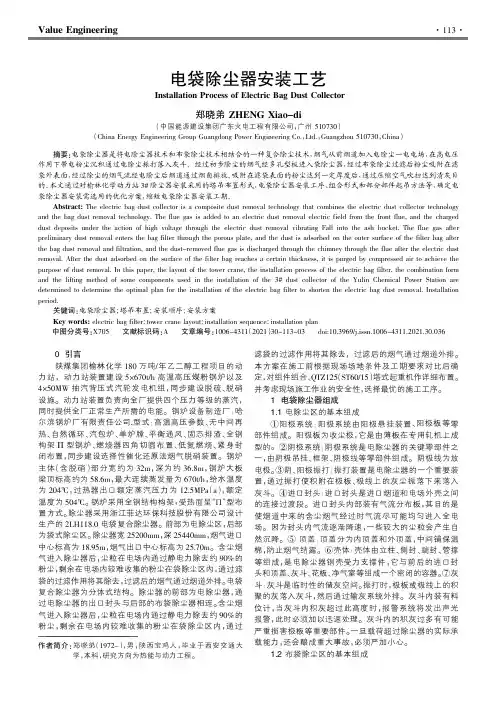

ValueEngineering0引言陕煤集团榆林化学180万吨/年乙二醇工程项目的动力站,动力站装置建设5伊670t/h高温高压煤粉锅炉以及4伊50MW抽汽背压式汽轮发电机组,同步建设脱硫、脱硝设施。动力站装置负责向全厂提供四个压力等级的蒸汽,同时提供全厂正常生产所需的电能。锅炉设备制造厂:哈尔滨锅炉厂有限责任公司,型式:高温高压参数、无中间再热、自然循环、汽包炉、单炉膛、平衡通风、固态排渣、全钢构架装型锅炉、燃烧器四角切圆布置、低氮燃烧、紧身封闭布置,同步建设选择性催化还原法烟气脱硝装置。锅炉主体(含脱硝)部分宽约为32m,深为约36.8m,锅炉大板梁顶标高约为58.6m,最大连续蒸发量为670t/h,给水温度为204益,过热器出口额定蒸汽压力为12.5MPa(a),额定温度为504益。锅炉采用全钢结构构架,受热面呈“乇”型布置方式。除尘器采用浙江菲达环保科技股份有限公司设计生产的2LH118.0电袋复合除尘器。前部为电除尘区,后部为袋式除尘区。除尘器宽25200mm,深25440mm,烟气进口中心标高为18.95m,烟气出口中心标高为25.70m。含尘烟气进入除尘器后,尘粒在电场内通过静电力除去约90%的粉尘,剩余在电场内较难收集的粉尘在袋除尘区内,通过滤袋的过滤作用将其除去,过滤后的烟气通过烟道外排。电袋复合除尘器为分体式结构。除尘器的前部为电除尘器,通过电除尘器的出口封头与后部的布袋除尘器相连。含尘烟气进入除尘器后,尘粒在电场内通过静电力除去约90%的粉尘,剩余在电场内较难收集的粉尘在袋除尘区内,通过滤袋的过滤作用将其除去,过滤后的烟气通过烟道外排。本方案在施工前根据现场场地条件及工期要求对比后确定,对组件组合、QTZ125(ST60/15)塔式起重机作详细布置。并考虑现场施工作业的安全性,选择最优的施工工序。1电袋除尘器组成

1.1电除尘区的基本组成淤阳极系统:阳极系统由阳极悬挂装置、阳极板等零

电除尘器的改造方案

电除尘器的改造方案

这种方案是利用原有 除尘器 的壳体 、基础 和 输 灰 装 置 ,拆 除 电 除尘 器 内部 的极 板 框 架 等 内部 器后 ,排放降到了5 g m 以下 ,达到了合同要 结构件 和高压 电源 ,重新设计整体净气箱 和气路 0m / N 求 。这说 明不光 安装 质量 、气 流均 布对 除尘效 果有 系统 。我 们在 中联 南 I60 0t 的窑头 项 目中采取 ; 0 d H / 显著 影响 ,且所 使用 的高 压 电源对 除尘效 果也 有不 了此 种方 案 。在窑 头除尘 器 的前 面设 计 了空气 冷却 器 ,使进入窑头 除尘 器的烟气温度  ̄20o。该项 目 < 0 c 小 的影 响。
≤1 0 0 MA 8 ,2 0( X) ≤5 0
6 7 8 9 1 0 1 1 1 2 1 3
1 4
出 f浓度 ( 况 , / _ = l = 标 mgm ) 烟气 露点 ( ) 电场 风速 ( / ms ) 过 滤 风 速 f / ms 1 收 尘效率 ( ) % 压 力 损 失 ( a P) 工作 压力 ( a P) 电场数
2 1 年 第3 02 期
No. 3 2 1 0 2
新 世 纪 水 泥导报
Ce n def w oc me tGui orNe Ep h 除 尘 丝 米
中图分 类号 :T 7 . 81 Q126 . 8
文献标识码 :B 文章编号 :1 0 —4 32 1)30 6 -4 DO 编码 :1.9 9 .s.0 80 7 .0 20 .2 0 80 7 (0 20 —0 70 I 03 6 /i n1 0 —4 32 1.30 1 js
在 所 使 用 的高 压 电源 中 ,G 公 司 的S 3 0控 E Q 0i 制器 具有 专家 控制 软件 ,对于 烟气 条件 的变化 能够 采用LP J长袋 脉 冲技术 ,滤袋长度 做到 了700mm。 0 其改 造 前 后参 数对 比如 表 1 所示 ,这 种方 案 在 目前 的 改 造项 目中 应 用较 为普 遍 ,整 个 改 造 周期 约 为 l~ 5d 2 1 ,可 以利 用水 泥 厂设 备 大 修 期 间进 行 ,基

基于AVR单片机的高压脉冲电源控制器

基于AVR单片机的高压脉冲电源控制器

P :.. 竺 l ..1 竺 . P— ._ . 硼 .
HE D R , A E X2 U5 VD . D3,
图 1高压脉 冲供 电系统 通过上位机发 出指令调整 , 调整高压脉 冲电源控制器 的脉 冲频率 。 21 . 技术指标和结构
设计开关 电源参数为 : 交流输入 电压采用市 电 2 0 t z输 出脉 2 5 H , V 0 冲电压 4 ~ 0 V 脉 冲频率 2 ~5K z 0 6K , 0 0 H 可调 , 脉冲宽度 10 s 占空 比 2n, 可调。根据电源系统的指标要求 ,本 文设 计的高压脉 冲电源控 制器以 A m glL单片机为核心 , T ea6 硬件 电路 由两 大部分构成 , 一部分是 波形 发 生器 ,另一部分是脉冲电流控制电路 。主要包括有 脉冲产生电路 、 / DA 转换 电路 、 远程 通信 电路 、 晶显示 电路 、 键 、 液 按 电源 电路和 复位 电路 等, 控制系统结构如图 2 所示 。
些P WM发生模块 的输 出信 号在传递到器 件管脚之前 由输 出控制模块
管理 。P WM结构图如图 3 所示 。
电除尘 器 由于 收尘效率高 、 阻力小 、 能耗 低 、 能处理 高温和 大烟气 量 的气体 、 运行费用低 、 固耐用 、 护管理方便等特点 , 坚 维 被广泛应用于 各工业部 门的各种炉窑 的烟尘净化 。 高压脉冲供电装置采用先进的脉冲技术 , 采用双 电源供 电模式 。 由 系列基础 电压 和微脉冲 电压构成 ( 大脉冲重复频率 为 20 z 给电 最 0H ) 除尘器供电 , 而且其基础 电压 、 冲电压 、 脉 脉冲幅度 、 宽度及频率 根据不 同工况均可以 自动调整。 本文介绍 了高压脉冲 电源控制器 , 高压 脉 冲可 以实现输 出脉 冲 使 电压 4 ~ 0 V, 冲频率 2 — 0 H 可调 , 冲宽度 1 0 s 占空 比可 0 6K 脉 0 5K z 脉 2n, 调。

EHC-II复合式高频电源

ON 直流电流 ON ON OFF
~ n x 20 s ~ m x 20 s
EHC
ON OFF OFF OFF 时间
ms
直流电流
SCR
时间
~10 ms
脉 冲 周 期
for 50 Hz [10 + n(20)] ms for 60 Hz [8,7 +n(17,4)] ms
ms
充
电
比
脉
冲
宽
功率因素<0.8
客户获益:1000MW机组节能测算和减排分析报告
二、减排分析 将排放由原始设计的50mg/m3降低到30 mg/m3(减排40%),为达新国 标,未雨绸缪,奠定基础。
1、使用和单相电源的相同的功率,可以将排放由原始设计的50mg/m3降 低到30mg/m3;某些高比电阻粉尘场合,在节能25-40%的前提下,依旧可 以达到将排放由原始设计的50mg/m3降低到30mg/m3。 2、国家新的排放标准为30mg/m3,使用高频电源,可以在不改变除尘器 本体的情况下,将排放控制在30mg/m3,不仅节省今后的改造费用,也为 机组运行提供可靠保障。
精品化:技术性能提升
运行辅助措施
最高平均 电压供电 方式 自由充 电比供 电模式 振打时 功率补 偿模式
降电压振打 阴极线接地 振打 锅炉负荷自 适应和浊度 优化模式
增大粉尘荷电强度 增大粉尘驱进速度
提高瞬间电场强度 间歇降低时间电流密度
减少二次扬尘
协同保 证节能 与减排 指标
保证极板极线清灰效果
精品化:可靠性及工艺提升
并联空升试验
1、在除尘器安装或检修完毕后,需要进行升压试验以保证极间距的安装 效果,此试验极为重要,将为以后的运行稳定打下良好的基础。根据电除 尘器测试规范,同极距为400mm的电场其电压应升到65-70KV以上,此状 态下,电流必定会超过单台高压供电设备的额定值,所以必须进行二台高 压供电设备的并联空升试验。

电除尘技术研究进展

Science and Technology &Innovation ┃科技与创新2023年第22期·159·文章编号:2095-6835(2023)22-0159-03电除尘技术研究进展*许志鹏,陆从相,苏雯(盐城工业职业技术学院汽车与交通学院,江苏盐城224000)摘要:中国以煤炭为主的能源消费格局短期内难以改变,大气环境污染形势仍然十分严峻,因此,控制燃煤烟尘排放刻不容缓。

静电除尘器(ESP )是利用高压电场使尘粒荷电、迁移、沉积、分离的一种除尘装置。

与机械式、湿式和过滤式等类型除尘器相比,由于ESP 具有捕集效率较高、压力损失较小、处理烟气流量较大、可处理具有腐蚀性的烟气和一次性投资相对较低等优点,因此,ESP 可以广泛应用在各个工业领域。

关键词:能源;静电除尘器;除尘装置;ESP 中图分类号:X773文献标志码:ADOI :10.15913/ki.kjycx.2023.22.045目前,中国颗粒粉尘污染形势严峻,很多城市存在颗粒粉尘浓度超标的问题。

中国华北、江淮、江南等中东部区域均出现严重的雾霾天气,主要原因就是城市环境中的PM 10(颗粒物的空气动力学当量直径小于等于10μm ),尤其是PM 2.5(颗粒物的空气动力学当量直径小于等于2.5μm )的含量过高所致[1]。

由于微细尘粒粒径较小、比表面积较大,有毒有害物质可以在其表面富集,而且可以长期漂浮在大气中,因此,严重影响城市的空气质量、大气能见度、温度,严重危害人类的身体健康[2-3]。

国际癌症研究机构研究结果表明,大气污染“对人类致癌”,大气污染物是主要的环境致癌物;长时间生活在污染空气环境中,患肺癌的风险会大幅度增加[4]。

流行病学研究结果显示,微细尘粒会对人体呼吸系统、免疫系统、生殖系统和遗传系统等系统造成严重影响,诱发多种身体疾病[5]。

微细尘粒、SO 2和CO 2等大气污染物还会造成酸雨污染、气候变暖和臭氧层破坏等环境问题[6]。

湿法脱硫烟气中细颗粒物的分析及解决途径

湿法脱硫烟气中细颗粒物的分析及解决途径胡昕【摘要】当前,为控制燃煤电厂大气污染物排放,改善我国空气质量,降低酸雨污染,生态环境部对火电厂的环保设施运行提出了更高的要求.为达到超低排放标准,各火电厂陆续对脱硫、脱硝和除尘等环保设备进行技术改造,以降低主要大气污染物二氧化硫、氮氧化物和烟尘的浓度.石灰石-石膏湿法脱硫是当前火电厂常用的脱硫装置,本文重点分析了湿法脱硫烟气中的细颗粒物,并提出了降低脱硫烟气中细颗粒物的有效途径.结果表明,想要降低湿法脱硫后的烟尘浓度,火电厂必须根据脱硫烟气中细颗粒物粒径分布的差别,借助新型环保设备,对烟气中的细颗粒物进行科学处置.【期刊名称】《中国资源综合利用》【年(卷),期】2018(036)011【总页数】3页(P131-133)【关键词】湿法脱硫;脱硫烟气;细颗粒物【作者】胡昕【作者单位】湖北西塞山发电有限公司,湖北黄石 435000【正文语种】中文【中图分类】X701.31 湿法脱硫烟气处理的发展现状目前,燃煤电厂的大气污染物是环境污染治理的主要对象,我国生态环境部对火电厂的环保设施提出了更高的运行要求,只有通过超低排放技改,环保设施才能满足新的排放标准[1]。

烟气净化技术的不同阶段,减少脱硫后粉尘颗粒物的含量是净化烟气的主要途径,也是达成烟气净化目标的重点目标。

湿法烟气脱硫技术是烟气脱硫中应用最广的重要技术,最近几年的研究显示,石灰石-石膏法脱硫系统尽管能够有效去除二氧化硫和粒径较大的粉尘,但是对2.5 μm 以下的颗粒物的收集效果并不理想[2]。

而且,随着粒径减小,脱除效率明显降低。

在湿法脱硫过程中,其烟气中的细颗粒会不断地发生变化,其粒径分布、浓度乃至雾化构成都会有所调整。

在这一过程中,细颗粒和脱硫浆液混合在一起,造成脱硫后,脱硫物质极易吸附于细颗粒外层,影响颗粒的性质[3]。

同时,因为发生化学反应、蒸发、结晶等现象,脱硫后颗粒物的浓度出现较大的变化,粒径也有一定的调整,进而影响颗粒物的排放。

影响电除尘器除尘效率的原因及处理方法

影响电除尘器除尘效率的原因及处理方法摘要:我公司四台号机组高压电除尘装置为福建龙净环保有限公司引进美国GE公司技术生产的BE型电除尘器。

除尘器电气控制部分为北京信实德电气设备有限公司生产的HFR型高频脉冲电源装置,以提高除尘效率,使机组排放达到国家相关标准。

关键词:高频电源;极板;开路;短路;效率差;前言四台机组电除尘电场运行中,频繁因为各种原因,造成整流变跳闸,电场退出运行,严重影响机组排放指标及带负荷能力。

如何安全稳定可靠地保证电除尘运行,是我公司设备治理的一个重点及难点。

一、近八年来电除尘器频繁故障回顾根据不完全统计,我公司近八年来共发生各类电除尘电场退出运行事件一百多起。

具体现象如下:(1)、运行中电场短路跳闸。

(2)、运行中电场开路跳闸。

(3)、运行中电场二次电压低跳闸。

(4)、运行中电场二次电流低跳闸。

(5)、运行中电场参数低,除尘效率差。

(6)、运行中电场火化率高,除尘效率差。

(7)、检修后电场绝缘不合格,不符合行业规定的500兆欧。

(8)、检修后电场绝缘为零,不合格,整流变投不上。

二故障原因归类分析针对上述8种故障现象,分析原因主要有以下几个方面:(1)、运行中电场短路跳闸。

主要的原因有:输灰不畅造成料位高引起电场短路;电场极线积灰引起短路;极板运行中搭接;高压锥形套管绝缘性能下降;高分子绝缘轴绝缘性能下降;隔离开关穿墙套管绝缘性能下降;整流变故障;振打器大面积故障,极板上附着积灰等几种原因。

(2)、运行中电场开路跳闸。

主要的原因有:输灰不畅造成料位高引起电场开路;电场极线积灰,同时粉尘比电阻大,引起开路;保温箱内部整流变输出高压引线断开,引起开路;隔离开关穿墙套管故障;整流变故障;振打器大面积故障,极板上附着积灰等几种原因。

(3)、运行中电场二次电压低跳闸。

主要的原因有:料位高引起二次电压低;电场极线积灰,同时粉尘比电阻大,引起二次电压低;隔离开关穿墙套管故障;整流变故障;振打器大面积故障,振打效率降低等几种原因。
