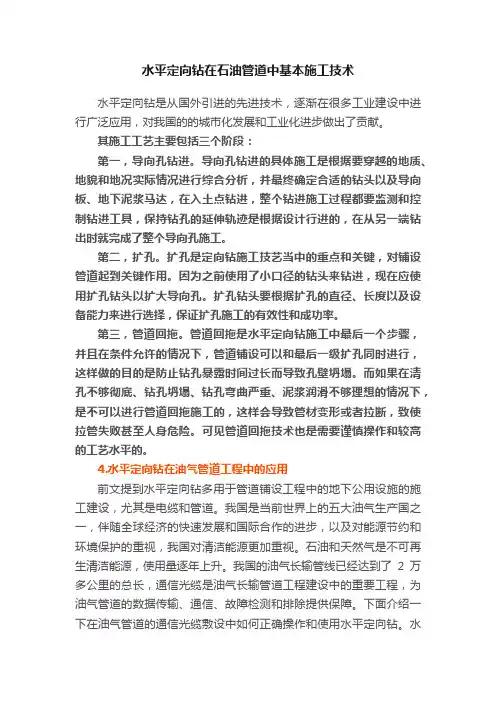

水平定向钻在石油管道中基本施工技术
水平定向钻在石油管道中基本施工技术水平定向钻是从国外引进的先进技术，逐渐在很多工业建设中进行广泛应用，对我国的的城市化发展和工业化进步做出了贡献。
其施工工艺主要包括三个阶段：第一，导向孔钻进。
导向孔钻进的具体施工是根据要穿越的地质、地貌和地况实际情况进行综合分析，并最终确定合适的钻头以及导向板、地下泥浆马达，在入土点钻进，整个钻进施工过程都要监测和控制钻进工具，保持钻孔的延伸轨迹是根据设计行进的，在从另一端钻出时就完成了整个导向孔施工。
第二，扩孔。
扩孔是定向钻施工技艺当中的重点和关键，对铺设管道起到关键作用。
因为之前使用了小口径的钻头来钻进，现在应使用扩孔钻头以扩大导向孔。
扩孔钻头要根据扩孔的直径、长度以及设备能力来进行选择，保证扩孔施工的有效性和成功率。
第三，管道回拖。
管道回拖是水平定向钻施工中最后一个步骤，并且在条件允许的情况下，管道铺设可以和最后一级扩孔同时进行，这样做的目的是防止钻孔暴露时间过长而导致孔壁坍塌。
而如果在清孔不够彻底、钻孔坍塌、钻孔弯曲严重、泥浆润滑不够理想的情况下，是不可以进行管道回拖施工的，这样会导致管材变形或者拉断，致使拉管失败甚至人身危险。
可见管道回拖技术也是需要谨慎操作和较高的工艺水平的。
4.水平定向钻在油气管道工程中的应用前文提到水平定向钻多用于管道铺设工程中的地下公用设施的施工建设，尤其是电缆和管道。
我国是当前世界上的五大油气生产国之一，伴随全球经济的快速发展和国际合作的进步，以及对能源节约和环境保护的重视，我国对清洁能源更加重视。
石油和天然气是不可再生清洁能源，使用量逐年上升。
我国的油气长输管线已经达到了2万多公里的总长，通信光缆是油气长输管道工程建设中的重要工程，为油气管道的数据传输、通信、故障检测和排除提供保障。
下面介绍一下在油气管道的通信光缆敷设中如何正确操作和使用水平定向钻。
水平定向钻在油气管道的通信光缆施工建设中主要涉及的是穿越部位，如，湖泊、河流、公路、铁路、学校等不能用普通顶管通过或者常规开挖的障碍部位，在这些穿越位置要十分注意水平定向钻施工技术。
水平定向钻法管道穿越工程技术规程
水平定向钻法管道穿越工程技术规程随着城市化进程的加速和城市建设规模的不断扩大，各类管道的建设需求也日益增长。
然而，由于城市地下空间狭窄、地下管线错综复杂，传统的开挖施工方式难以满足市政建设的需要。
为了解决这个问题，水平定向钻法管道穿越技术应运而生。
本文将详细介绍水平定向钻法管道穿越工程技术规程。
二、水平定向钻法管道穿越技术的优势水平定向钻法管道穿越技术是一种在地下进行钻探的技术，在穿越管道时可以避免对地表的破坏，同时也避免了对地下管线的破坏，因此具有以下优势：1、环保：水平定向钻法管道穿越技术可以避免对地表的破坏，减少了对环境的影响，符合现代城市建设的环保理念。
2、安全：水平定向钻法管道穿越技术可以避免对地下管线的破坏，降低了施工中的风险，提高了施工的安全性。
3、经济：水平定向钻法管道穿越技术可以节省施工成本，减少了人力、物力和时间的浪费，提高了施工效率。
4、灵活：水平定向钻法管道穿越技术可以适应各种地质条件，穿越的管道可以任意弯曲，能够穿越各种障碍物。
三、水平定向钻法管道穿越技术的适用范围水平定向钻法管道穿越技术适用于各种地质条件和管道类型，包括但不限于以下情况：1、需要穿越的地下管道类型：包括给水管、排水管、燃气管、电力线、通讯线等地下管道。
2、需要穿越的地质条件：包括河流、湖泊、山地、高原、城市、道路、铁路等各种地质条件。
3、需要穿越的距离：水平定向钻法管道穿越技术可以穿越任意长度的地下管道。
四、水平定向钻法管道穿越技术的施工流程水平定向钻法管道穿越技术的施工流程主要包括以下步骤：1、勘察：根据设计要求，进行现场勘察，了解工程的地质情况、地下管线情况、施工条件等。
2、设计：根据勘察结果，进行施工设计，确定钻井方向、钻井深度、钻井直径等参数。
3、钻孔：根据设计要求，在地下进行钻孔，钻孔深度一般为30米左右，直径根据需要而定。
4、穿越：将管道或电缆等材料通过钻孔穿越地下，完成管道穿越。
5、回填：在穿越完成后，进行回填处理，恢复地面原貌。
水平定向钻专项施工方案
水平定向钻专项施工方案一、施工前准备1.资料准备：针对工程项目确定水平定向钻作业区域的地质情况、工程需求和施工条件等相关资料。
2.设备准备：根据工程需求选择合适的水平定向钻设备，并进行准备和调试。
3.人员准备：组织钻井施工人员进行相关培训，确保他们具备操作水平定向钻设备和工具的技能。
二、施工操作流程1.地面准备（1）选取适当位置：选择水平定向钻孔位置，要考虑地质条件、施工安全和工程布局等因素。
（2）设置钻孔平台：确保钻井设备能稳固地放置在平台上，并方便设备操作和维护。
（3）铺设管线：根据需要将供水管线和排水管线布置妥当，以方便施工期间的水源供给和泥浆排出。
2.钻孔准备（1）测量钻孔位置：利用测量仪器准确测量出钻井起点和目标位置，以配置钻具和计算钻进路径。
（2）蓄能器准备：根据预设的钻进路径选择合适的蓄能器，调整压力和位移参数。
（3）下入钻具：将钻具逐级下入钻孔直至到达起点位置，确保钻井设备在钻孔中的稳定和可靠性。
3.开始钻井（1）启动钻头：启动水平定向钻设备，给钻头施加旋转和推进力，使其开始向预定方向进钻。
（2）监测钻井进展：通过相应的仪器和传感器实时监测钻井进度、钻井路径和岩层情况等，确保钻井施工的安全和高效。
（3）取样和处理泥浆：根据需要进行岩层取样，同时对泥浆进行处理和回收，以维持钻井过程中的稳定性。
（4）灌浆和固井：根据需要对钻孔进行灌浆和固井处理，以确保钻井的完整和稳固。
4.完工和收尾（1）完成钻井：达到预定钻进长度或到达目标位置时，停止钻具的旋转和推进，完成钻井作业。
（2）回收钻具：将钻具和相关设备依据规范和安全要求从钻井孔中取出，准备下次施工的准备工作。
（3）清理现场：将施工过程中产生的废弃物和杂物清理干净，确保工地的整洁和安全。
（4）编制施工报告：根据施工过程和结果编制施工报告，包括工程效果、故障处理和经验总结等内容。
三、安全注意事项1.事前技术交底：在施工前针对施工人员进行技术交底，让他们充分了解安全操作规程和应急措施。
水平定向钻填充固化防塌注浆施工工法(2)
水平定向钻填充固化防塌注浆施工工法水平定向钻填充固化防塌注浆施工工法一、前言水平定向钻填充固化防塌注浆施工工法是一种常用于基坑开挖过程中的保障措施，旨在防止基坑坍塌和土体变形。
本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点水平定向钻填充固化防塌注浆施工工法具有以下几个特点：1. 适用范围广：可以用于各种土壤条件和地质环境下的基坑开挖。
2. 加固效果好：通过注浆填充，加固土体，提高土体的抗剪强度和整体稳定性。
3. 施工速度快：采用水平定向钻进技术，施工效率高，节约时间和人力成本。
4. 施工过程安全：工法采用无挖掘的方式，降低了基坑开挖过程中的风险和危险性。
三、适应范围水平定向钻填充固化防塌注浆施工工法适用于以下几个方面：1. 城市土地开发项目中的基坑开挖。
2. 地铁、桥梁等地下工程中的基坑加固。
3. 基坑开挖深度较大的项目，需要强化土体的稳定性。
四、工艺原理水平定向钻填充固化防塌注浆施工工法是通过以下手段实现基坑加固：1. 首先进行地质勘探，了解地层情况和土质特点。
2. 利用水平定向钻进技术，选择适当位置进行钻孔。
3. 在钻孔中进行注浆工艺，注入具有固化效果的材料，填充土体空隙。
4. 注浆材料固化后，形成加固的土体，提高了土体的抗剪强度和整体稳定性。
五、施工工艺水平定向钻填充固化防塌注浆施工工法包括以下几个施工阶段：1. 地质勘探：通过地质勘探，确定土质特点和地层情况。
2. 设计施工方案：根据地质情况和工程要求，制定施工方案和施工工艺流程。
3. 钻孔施工：选择适当位置进行水平定向钻孔，控制钻孔的方向和深度。
4. 注浆施工：在钻孔中进行注浆施工，注入固化材料，填充土体空隙。
5. 固化材料固化：等待注浆材料固化，形成加固的土体。
6.检测和验收：对施工结果进行检测和验收，确保施工质量符合设计要求。
六、劳动组织水平定向钻填充固化防塌注浆施工工法的劳动组织包括以下几个方面：1. 设计人员：负责制定施工方案和施工工艺流程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水平定向钻进管线铺设工程 技 术 规 范 （试行）
会 术技协中挖非国开 2010 中国非开挖技术协会 水平定向钻进管线铺设工程技术规范 中国非开挖技术协会 “水平定向钻进管线铺设工程技术规范”编辑委员会
主任委员：李 山 副主任委员：刘宝林 王 鹏 委员：（以姓氏笔划为序） 丁树滋 王 鹏 尹刚乾 乌效鸣 李 山 刘宝林 刘 强
贾传岭林家辉 朱文鉴 陈铁励
委员会编写：中国非开挖技术协会“水平定向钻进管线铺设工程技术规范”编辑 山 李 所研究工艺矿探科学院：中国地质执笔． 中国非开挖技术协会 水平定向钻进管线铺设工程技术规范
目 录
一、 总则……………………………………………. 1 二、 技术概述………………………………………. 2 三、 工程投标指南…………………………………. 6 四、 施工合同（示范文本）………………………. 14 五、 施工场地探测技术指南………………………. 33 六、 工程施工技术规范……………………………. 37 七、 安全操作规程…………………………………. 53 八、 参考文献………………………………………. 58
中国非开挖技术协会 水平定向钻进管线铺设工程技术规范
前 言 近年来我国使用非开挖水平定向钻进技术铺设各类管线取得了巨大的进展，在电 讯、自来水、污水、燃气、电力和热力等管线铺设中都得到了广泛的应用。为此，中国非开挖技术协会于2001年初专门成立了水平定向钻进管线铺设工程技术规范编辑委员会。编委会由十余名专家和具有丰富实践经验的工程技术人员组成。历经一年多的时间，在收集国内外相关技术资料的的基础上，起草、编辑、出版了这本水平定向钻进技术规范。规范的出版使水平定向钻进工作有了行规、有了标准。它使我国今后的水平定向钻进工程有规可循并能更好地与国际接轨，将对保证施工质量、减少各类事故的发生起到积极作用。 该版本规范为试用版，希望设计和施工人员在参考和使用本规范时，如发现有欠妥之处，请将意 见函寄中国非开挖技术协会水平定向钻进技术委员会。本规范仅供行业内部使用，未经允许不得翻印。
者 编 2002年8月 “水平定向钻进管线铺设工程技术规范”编辑委员会 山 主任委员：李 鹏 王 副主任委员：刘宝林． 中国非开挖技术协会 水平定向钻进管线铺设工程技术规范
委员：（以姓氏笔划为序） 丁树滋 王 鹏 尹刚乾 乌效鸣 李 山 刘宝林 刘 强 朱文鉴 陈铁励 贾传岭 林家辉 （执笔：中国地质科学院探矿工艺研究所 李 山 朱文鉴）
1. 城市工程管线综合规划规范 中华人民共和国国家标准 GB 50289-98 和国行业标准 CJJ 61-94中华人民共2. 城市地下管线探测技术规程 人民共和国建设部华3. 建设工程施工合同（示范文本） 中4. 成功定向穿越工程投标文件指南 定向穿越承包商协会（DCCA），1995，张燕译 5. 成功定向穿越探测规范 定向穿越承包商协会（DCCA），1998，李翠先译 6. 成功中型定向钻进施工指南 定向穿越承包商协会（DCCA），1997，李翠先译 7. 定向钻进合同样本 定向穿越承包商协会（DCCA） 张燕译 张燕译1995，钻 井承包商协会， 8.水平定向钻进技术指南 9. 水平钻进安全操作指南 定向穿越承包商协会（DCCA），2000，李翠先译10. 定向钻进原理回顾 P. 海沃德 李翠先译 管道穿越工程水平导向钻进施工规范 天津大力神非开挖工程有限公司企业标准 中国非开挖技术协会 水平定向钻进管线铺设工程技术规范
1．总则
1.0.1采用水平定向钻进穿越地面及障碍物铺设管线技术正在我国蓬勃发展。为规范我国水平
定向钻进穿越铺设工程施工市场，统一施工技术质量标准，中国非开挖技术协会特制定本规范。水平定向钻进穿越铺设管线工程无论大小，都必须进行设计和施工的质量控制。中国非开挖技术
协会希望通过应用本规范，提高我国水平定向钻进穿越铺设管线技术水平；提高工程承包商的施工质量和效益。 1.0.2 中国非开挖技术协会推荐本规范应用于水平定向穿越铺设管线工程中工程承包商与管
线业主进行业务协商、工程承包商进行施工管理及其质量、安全控制等。 1.0.3本规范适用于采用机械回转钻进设备进行水平定向钻进，使各种材质的管道或缆线在障
碍物之下穿越铺设的工程施工。
1 水平定向钻进管线铺设工程技术规范 中国非开挖技术协会
．术语2 2.0.1 Trenchless Technology） 非开挖技术（的施工技术。复换和修以最小的地表开挖量进
行各种 地下管线探查、铺设、更2.0.2 ）—HDD水平定向钻进（Horizontal Directional Drilling达设计抵利用水平定向钻机以可控钻进轨迹的方式，在不同地层和深度进行钻进并通过定位仪导向扩后用回径的导向孔；然铺设地下管线施工的施工方法。施工时，首先用导向钻具钻进小口位置而 （注：包括导向钻进）。将生产管拉入孔内。口钻孔扩大至所需的径；最后钻头将2.0.3 顶进/起始工作坑（Drive/Entry Shaft/Pit） 而开挖的工作坑。为布置水平定向钻进施工存储泥浆2.0.4 接受/出口工作坑（Reception/Exit Shaft/Pit） 为回收水平定向钻进施工中排出的泥浆而开挖的工作坑，有称目标工作坑（Target Shaft/Pit）。 2.0.5 穿越（Crossing）
在地表下铺设跨越障碍物（河流、建筑物、铁路、高速公路等）管线的非开挖施工。 2.0.6 钻进液/泥浆（Drilling Fluid/Mud）
。混合物澎润土或聚合物的通常指水和2.0.7 导向孔（Pilot Hole）
水平定向钻进施工时,首先利用导向仪测控钻孔方向钻进的小口 径钻孔。2.0.8 入口/出口倾角（Entry/Exit Angle） 在进行水平定向钻进时，钻杆柱进入地层或从地层钻出的倾角。 2.0.9 扩 回水平定向钻进时，钻完导向孔后，往往需要扩大钻孔直径，此时将回扩钻头接在钻
杆柱的前端往回拉进行扩孔的施工工序。 2.0.10 回扩钻头（Back Reamer）
水平定向钻进施工时，钻完导向孔后，用于扩大导向孔、接在钻杆柱前端的切削头。 2.0.11 回拉（Pull-back）
水平定向钻进施工时，经扩大的钻孔将钻杆柱从出口坑向回拉到发射坑，同时铺设生产管的施工工序。 2.0.12 生产管（Product Pipe）
为不同目的而铺设的各种永久性地下管线。2.0.13 定位仪（Locator/Walkover System）
一种用于确定从发射探头发射出来的电磁波信号位置和强度的电子仪器，也可用于探测地下管线的位置。 2.0.14 随钻测量（Measurement While Drilling—MWD）
的测量技术。不断地检测有关钻孔在钻进的同时连续信息 2
中国非开挖技术协会 水平定向钻进管线铺设工程技术规范
3．技术概述 3.1发展与应用 始于二十世纪七十年代的水平定向钻进穿越技术，综合了传统的道路钻孔、地质勘探和油气井定
向钻进技术。这项技术已成为一种完善的施工方法。它应用于穿越河流和水渠、街道、高速公路、铁路、机场跑道、海滩、岛屿、建筑物拥挤的地方、管线通道和运河等的石油、天然气、自来水、污水及其它流体的管线铺设和电力与电讯电缆的导管铺设等。 3.2优越性 在非开挖技术行业中，水平定向钻进是主要的增长领域之一。目前，在石油、天然气、自来水、 电力和电信部门，水平定向钻进已是一种得到广泛认可的铺管施工技术，由于水平定向钻进施工精度的提高，也可用于污水管和其它重力管线的铺设。 水平定向钻进穿越与其它施工方法相比，对环境的影响最小，能提供障碍物下管线覆盖的深度大，对管线的保护作用大，维修费用小，许多情况下费用更低。水平定向钻进穿越还有一个可预测的短期施工计划。 3.3技术局限 水平定向钻进穿越铺设管线技术正在全世界广泛推广。迄今为止，水平定向钻进最长的穿越距离为2308米（铺设管径273毫米，中国）。水平定向钻进用于均质土层的穿越能够取得满意效果，在杂填土、砂卵砾石层、冰渍层和硬岩层中的穿越也越来越多。 3.4技术工艺 水平定向钻进穿越铺设施工普遍采用：首先钻进导向孔，然后扩孔，最后回拉铺管的施工技术 。）
工艺（图3.43.4.1导向孔 导向孔钻进一般采用小直径全面钻头，进行全孔底破碎钻进。在钻头底唇面上或钻具上，安装有专门的控制钻进方向的机构。在钻具内或在紧接其后部位，安装有测量探头。钻进过程中，探头连续或间隔地测量钻孔位置参数，并通过无线或有线的方式实时地将测量数据发送到地表接收器。操作者根据这些数据及其处理这些数据得到的图表，采取适当的技术措施调整孔内控制钻进方向的机构，从而人工控制钻孔的轨迹，达到设计要求。 常用的孔内控制钻进方向的机构主要有两类：一类是钻头底唇面采用非平衡结构设计，如常钻头唇面是一个斜面，当钻头连续回转时钻进直孔，保持钻头不回转加压时，则钻孔钻进偏斜。这类 3 中国非开挖技术协会 水平定向钻进管线铺设工程技术规范
方法因需要在不回转的条件下破碎岩层，所以在软质的土层大多数采用钻进液喷射辅助破碎方式
钻进。另一类是钻具采用弯外管或弯接头，其弯曲方向即决定了钻头的钻进方向。这类方法导向钻进钻杆是不回转的，钻头破碎岩石的扭矩，来自于钻头后部的孔底动力机，如螺杆马达或涡轮马达。这类方法通常用于钻进岩石等硬地层。
