闪蒸干燥机的发展历程、特点与缺点比较分析
闪蒸干燥机的特点及在氧化铝生产中的作用
闪蒸干燥机的特点及在氧化铝生产中的作用自干燥设备发明以来，已越来越多的被应用到各个行业中去，从较初的粮食干燥，到食品，医药，矿产，到化工等等，干燥设备都在发挥着巨大作用。
其不仅减轻我们的劳动负担，还为我们生产了各种各样的生活必需品。
下面日宏佳尔特粉体设备公司就以闪蒸干燥机为例，介绍其在化工行业的应用。
闪蒸干燥机简介闪蒸干燥机是集干燥、粉碎、筛分于一体的新型连续式干燥设备，特别适用于滤饼状、膏糊状、稀泥浆状物料的烘干。
闪蒸干燥机工作原理热空气由入口管以切线方向进入干燥室底部的环隙，并螺旋状上升，同时，物料由加料器定量加入塔内，并与热空气进行充分热交换，较大较湿的物料在搅拌器作用下被机械破碎，湿含量较低及颗粒度较小的物料随旋转气流一并上升，输送至分离器进行气固分离，成品收集包装，而尾气则经除尘装置处理后排空。
闪蒸干燥机的工艺流程旋转闪蒸干燥机属连续工作的干燥设备，由主机和螺旋给料机构组成，并分别由电动机单独驱动。
旋转闪蒸干燥系统，除主机外还必须具备：供热部分，供气部分，成品收集部分。
一般此三部分中供热多采用燃煤、燃油、燃气的热风炉或采用电力、蒸汽换热器；供气系统则由离心式通风机及其管路、阀等组成；成品收集部分则由旋风分离器和袋式过滤器等组成。
上述系统配置是闪蒸干燥机系统的基本配置，对特殊物料应进行系统调整，以适应不同物料干燥的要求。
多品种氧化铝干燥的工艺性及参数选择多品种氧化铝的干燥习惯采用的干燥方式为箱式、带式或回转滚筒干燥，这些干燥物料多处于静态或半动态干燥过程，干燥时间长，能耗高，且干燥后的物料还需进行粉碎、分级过程，造成产品质量低，能耗高，产品浪费严重，形成粉尘环境污染，闪蒸干燥机是全动态干燥方式。
高含湿物料进入干燥机内经过几秒钟的瞬间即干燥成粉，完成干燥、分散、分级过程，干燥热介质与被干燥物料是在较大比表面积传热状态下进行表现出瞬间传热干燥特点，使能源利用率明显提高，产品表观、流动性、均匀性异常突出，干燥过程是在封闭状态下进行，提高产品回收率，减少环境污染，这种干燥方式在多品种氧化铝产品干燥上表现出显着特点。
非标1000型旋转闪蒸干燥机
一、工作原理及特点1、原理旋转闪蒸干燥机在研制的过程中其着眼点是最大限度地增加其分散度，即增加单位体积湿料中的表面积，加速传热和传质过程。
所需空气通过空气过滤器净化，经加热器加热后，由底部环缝隙切线进入搅拌粉碎干燥室，产生螺旋上升气流；湿物料经螺旋加料器连续定量地加入干燥机中，干燥的干品随同热空气自干燥机上部出口管带出机外，通过旋风分离器和布袋除尘器，将干品粉粒收集到料仓中，尾气经引风机抽出后排空。
2、特点T:136干燥1611煅烧29顾8先8生⑴由于物料受到离心、剪切、碰撞、摩擦而被微粒化，呈高度分散状态及气—固间的相对速度较大，强化了传质、传热，使该机蒸发强度高，生产能力大。
⑵物料在干燥机内同时完成破碎、分散、干燥、分级等处理过程，达到一机多用，适用范围广。
⑶干燥气体在器内形成的强烈地旋转气流，对器壁上的物料产生强烈的冲刷带出作用，消除了粘壁现象。
⑷通过干燥室上部的分级器可以控制出口物料的粒度及湿度，保证了产品的质量。
⑸针对特殊性质的物料，干燥塔顶部设置防爆膜装置，当压力超过一定的值防爆膜就会弹开，起到卸压作用。
⑹干燥机在微负压下操作，产品不需粉碎，消除了环境污染。
⑺该机结构紧凑，占地面积小，操作人员劳动强度低，易操作。
二、客户提供的技术参数及要求1、物料名称: 染料2、初含水分: 40-45%3、终含水分: 0.5%4、产量: 250KG5、堆积密度：0.456、进风温度：～130℃7、热源: 蒸气（5-6KG的蒸汽8、收料方式：旋风+布袋除尘器收料(蛟龙收料)三、闪蒸干燥设备主要配置热风系统1 空气过滤器初效无纺布，外框Q235/2mm 1组2 蒸汽换热器F=500m2 碳钢绕铝翅片1组3 热风送风机4-72-8A-22KwQ235组件1台带调风阀4 热风管道(含变径管) 配套内Q304/2.0mm外不锈钢/1.5mm保温80mm 1组从换热器出口至闪蒸进风口干燥及加料系统1 闪蒸主机底座（带清洗口）XZG-1000（DN1000mm)10#槽钢,底板Q235/12mm 1台①配套旋流，延长停留时间②搅拌电机7.5KW③硅酸铝保温60mm④搅拌刀；轴承座铸铁、主轴45#、搅拌刀采用304/14mm⑤主机传动采用油循环冷却,油箱采用水冷却进风箱体Q235/4.0mm混合室（带加料口）内304/3.0mm外Q235/3.0mm塔节（带检修门）内304/3mm304 1.5mm出风塔体内304/3mm304/1.5mm搅拌装置不锈钢组件2 螺旋加料器 DLX-219 不锈钢组件1台①调速2.2KW②加料管φ219x5mmSUS304制作③螺旋片SUS304/4mm④料斗SUS304/3mm3 旋流干燥塔直径1000 不锈钢配气锤2个收料及除尘系统1 高效旋风分离器直径1100 SUS304/3.0mm 1只①配气锤2只②支架碳钢制作,并涂防锈漆2 脉冲布袋除尘器布袋Φ120X2000 防静电144只筒体SUS304/2.5mm, 花板4mm制作,外碳钢加强,支架碳钢制作,并涂防锈漆配气锤4只袋有效过滤面积:108m2 ，骨架Φ120X2000 镀锌144只文氏管垫圈配套铝制144组脉冲电磁阀1寸组件16只喷吹管1寸镀锌16支气包管配套Q235 1支脉冲控制仪20门组件1台喷吹管连接件配套组件16组气锤ZK-60 组件4只3 物料收集关风机8L,1.1kw不锈钢组件1台4 干燥连接管道直管￠500 SUS304/2.0mm1组从主机至布袋除尘器弯管R650变径管配套5 引风机9-26-37KwQ235组件1台带调风阀,减振垫6 输送蛟龙直径159 不锈钢1台7 尾气管道直管￠500 Q235/ 2.0mm法兰Q235/12mm 1组从布袋除尘器至排风管弯管R650变径管配套控制系统1控制系统1）进风温度控制显示；2）混合温度/出风温度显示；3）主机负压显示；4）加料器变频调速；5）布袋除尘器清灰采用脉冲自动控制；6）系统运行指示灯显示；7）所有电机的集中控制。

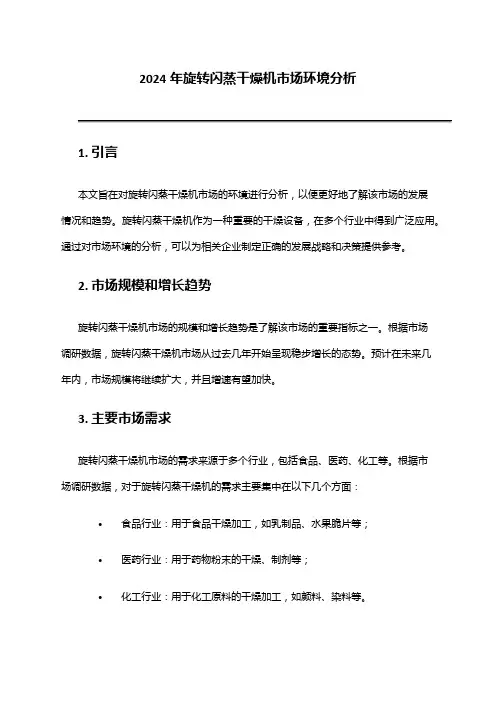

2024年旋转闪蒸干燥机市场环境分析
2024年旋转闪蒸干燥机市场环境分析1. 引言本文旨在对旋转闪蒸干燥机市场的环境进行分析，以便更好地了解该市场的发展情况和趋势。
旋转闪蒸干燥机作为一种重要的干燥设备，在多个行业中得到广泛应用。
通过对市场环境的分析，可以为相关企业制定正确的发展战略和决策提供参考。
2. 市场规模和增长趋势旋转闪蒸干燥机市场的规模和增长趋势是了解该市场的重要指标之一。
根据市场调研数据，旋转闪蒸干燥机市场从过去几年开始呈现稳步增长的态势。
预计在未来几年内，市场规模将继续扩大，并且增速有望加快。
3. 主要市场需求旋转闪蒸干燥机市场的需求来源于多个行业，包括食品、医药、化工等。
根据市场调研数据，对于旋转闪蒸干燥机的需求主要集中在以下几个方面：•食品行业：用于食品干燥加工，如乳制品、水果脆片等；•医药行业：用于药物粉末的干燥、制剂等；•化工行业：用于化工原料的干燥加工，如颜料、染料等。
旋转闪蒸干燥机市场存在激烈的竞争环境。
在市场上，各大干燥设备制造商都推出了自己的旋转闪蒸干燥机产品。
主要竞争者包括国内外知名企业和一些小型企业。
这些竞争者之间通过产品品质、价格、技术支持等方面展开竞争。
5. 市场驱动因素和制约因素旋转闪蒸干燥机市场的发展受到多个因素的驱动和制约。
其中，市场驱动因素主要包括：•高效性能：旋转闪蒸干燥机具有高效的干燥能力，能够快速将物料中的水分蒸发，提高生产效率；•环保要求：旋转闪蒸干燥机在干燥过程中采用无污染的热风进行加热，符合环保要求；•市场需求：多个行业对旋转闪蒸干燥机的需求量大且稳定，为市场提供了持续发展的动力。
而市场制约因素主要包括：•设备成本：旋转闪蒸干燥机的成本较高，对一些小型企业来说可能承担较大压力；•技术要求：旋转闪蒸干燥机的技术要求较高，对于一些中小企业来说，可能难以满足。
根据对旋转闪蒸干燥机市场的分析，未来市场有望继续保持稳步增长的态势。
主要由于以下几个方面的原因：•一方面，旋转闪蒸干燥机在多个行业中的应用需求仍在不断增加，并且有望继续增长；•另一方面，随着技术的不断进步和市场竞争的加剧，旋转闪蒸干燥机的性能将得到进一步提升，促进市场的进一步发展。
闪蒸干燥机的概述总结
旋转闪蒸干燥机的概述一、闪蒸干燥机的发展简述为解决化学工业中高黏性膏糊状物的干燥问题，1970年研制成功了施加闪蒸干燥机。
但是，“70”型旋转闪蒸干燥机有许多不足之处，主要是粉末容易进入高温区，极易造成物料过热凝聚而变质，旋转部件的机械稳定性差。
1978年对“70”型进行了改造。
“78”型虽然有较大的进步，但也存在粉末床层不稳定，出口温度和产品残余水分波动等缺点。
1983年，对“78”型又进行了一次大的改进。
现在我们所见到的设备基本是经过两次大的结构改进以后的机型，称之为“83”型，该机结构与前两种相比有如下优点：1、干燥室底部设有倒锥型结构，使热空气流通截面自下而上不断扩大，底部气速高，上部气速低，从而下部大颗粒与上部小颗粒都能处于良好的液化状态。
倒锥结构还缩短了搅拌轴悬臂的长度，增加运行的可靠性和稳定性。
轴承设在机外避免在高温区长期工作，处长了使用寿命。
2、湿物料在被搅拌齿分散和粉碎的同时，又被甩向器壁，黏结在内壁上，如不及时刮下会影响产品质量，搅拌齿顶端设有刮板，能及时刮掉黏结在器壁上的物料以防过热。
3、干燥室上部设有分级环，其作用主要是使颗粒较大，或没干燥的物料与合格产品分离，挡在干燥室内，能有效保证产品粒度和水分要求。
4、锥底热风入口处设有冷风保护，防止物料与高温空气接触产生过热变质。
5、连续化操作，加料量、热风温度、产品粒度可以在一定范围内自行控制，从而保证干燥产品的各项指标。
6、干燥系统为封闭式，而且在微负压下操作，粉尘不外泄，保护生产环境，安全卫生。
7、设备结构紧凑，占地面积小。
集干燥、粉碎、分级为一体，是液化技术、旋流技术、粉碎分级技术、喷动技术及对流传热技术的优化组合，大大简化了生产工艺流程，节省了设备投资和运转费用。
三个年代开发的闪蒸干燥机。
作为一种新机型，旋转闪蒸干燥机有许多优点，它一出现就引起了用户的浓厚兴趣，目前在我国得到大量应用。
详细介绍闪蒸干燥机的操作及设备优势特点
·闪蒸干燥机的结构特点及设备在钛白粉行业的使用闪蒸干燥机采用特殊风设备,减少设备的阻力,并提供有效的空气干燥器,有效地延长传动部件的使用寿命,热空气由入口管以适当的喷出速度从干燥机底部的混合粉碎干燥室,常州豪迈干燥工程有限公司有限公司多年来设计设备涉及制药、化工、农药、电子、采矿、食品、染料、颜料等领域,。
闪蒸干燥机特别适用于蛋糕形状材料、粘贴、稀浆干燥。
湿物料的干燥塔干燥时间只有5到8秒,即时水分蒸发,干燥产品质量和干燥温度、风速、风量、破碎率,可调闪蒸干燥切线进风,可调节放电成品粒度,最终水分含量。
闪蒸干燥机的干燥是最常用的单元操作,生产原料药和制剂已广泛应用。
从传热方法、对流、传导、辐射等等。
现有烘干设备,最是对流传热干燥、热风干燥、热风干燥接触,传热和蒸发。
典型的平行流干燥机设备,通风干燥机,旋转式干燥机,干燥机、流化床干燥机、喷雾干燥机应用程序中,有那些,再加上,原型变体,等等。
空气干燥、流化床干燥、喷雾干燥器是热空气作为热源,如在干燥的同时,也完成了材料处理,主要特点是不开车的部分对流干燥过程的节能干燥机排气灰尘和恶臭,当大风量,应结束时好。
闪蒸干燥机由热空气切成干燥的底部,形成强大的风场的旋转搅拌器驱动下,强函数下的高速旋转的叶轮,材料的影响,摩擦,并分散在剪切力的作用下块材料快速粉碎,和良好的与热空气接触,加热、干燥、有效防止物料粘壁和变质热敏感材料,和可以干成均匀的粉末产品,消除破碎的分类和筛选过程。
闪蒸干燥机物料强烈的剪切、吹浮、旋转作用,各种装料装置的选择、连续和稳定的加料,不会产生桥现象过程中,概念的引入先进技术,设计合理,结构紧凑,适用范围宽,生产能力大,产品质量好,效率高、节能、设备内干燥、粉碎、筛选一次性、消除环境污染、闪蒸干燥机的性能达到了国际先进技术水平。
闪蒸干燥机可以粘贴的高粘度,沉积物或干面粉蛋糕形状的材料,没有二次破碎。
由于干燥时间短,材料温升较低,适合一些干燥热敏性物料和生物细菌。

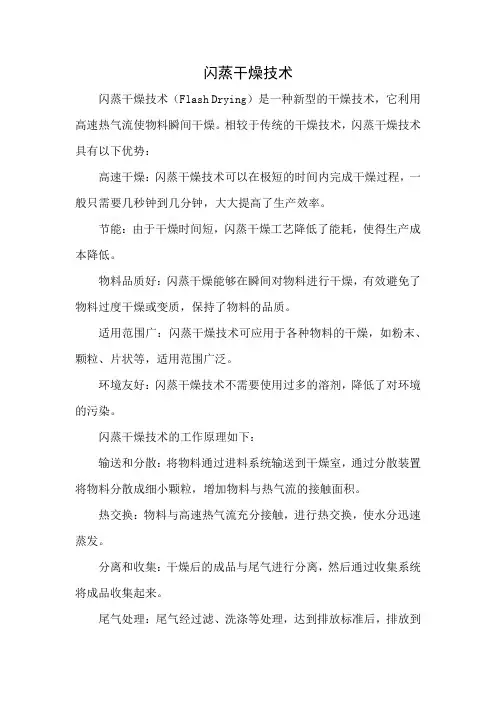

闪蒸干燥技术
闪蒸干燥技术
闪蒸干燥技术（Flash Drying）是一种新型的干燥技术，它利用高速热气流使物料瞬间干燥。
相较于传统的干燥技术，闪蒸干燥技术具有以下优势：
高速干燥：闪蒸干燥技术可以在极短的时间内完成干燥过程，一般只需要几秒钟到几分钟，大大提高了生产效率。
节能：由于干燥时间短，闪蒸干燥工艺降低了能耗，使得生产成本降低。
物料品质好：闪蒸干燥能够在瞬间对物料进行干燥，有效避免了物料过度干燥或变质，保持了物料的品质。
适用范围广：闪蒸干燥技术可应用于各种物料的干燥，如粉末、颗粒、片状等，适用范围广泛。
环境友好：闪蒸干燥技术不需要使用过多的溶剂，降低了对环境的污染。
闪蒸干燥技术的工作原理如下：
输送和分散：将物料通过进料系统输送到干燥室，通过分散装置将物料分散成细小颗粒，增加物料与热气流的接触面积。
热交换：物料与高速热气流充分接触，进行热交换，使水分迅速蒸发。
分离和收集：干燥后的成品与尾气进行分离，然后通过收集系统将成品收集起来。
尾气处理：尾气经过滤、洗涤等处理，达到排放标准后，排放到
大气中。
闪蒸干燥技术广泛应用于食品、制药、化工、环保等领域，适用于各种物料的干燥。
从闪蒸干燥机的结构、使用来分析设备的优缺点
闪蒸干燥机热空气由SXG系列快速旋转闪蒸干燥机入口管以适宜的喷动速度从干燥机底部进入搅拌粉碎干燥室，对物料产生强烈的剪切、吹浮、旋转作用，于是物料受到离心、剪切、碰撞、摩擦而被除数微粒化，强化了传质传热。
在干燥机底部，较大较湿的颗粒团在搅拌器的作用下被机械破碎，湿含量较低、颗粒度较小的颗粒被旋转气流夹带上升，在上升过程中进一步干燥。
由于气固两相作旋转流动，固相惯性大于气相，固气两相间的相对速度较大，强化两相间的传质传热，所以该机生产强度高。
闪蒸干燥机具有科技含量高，标准化高，环保、安全，低耗，维修简单等优点。
闪蒸干燥机底部设置倒锥形体结构，使闪蒸干燥机干燥气体流通截面自下而上逐渐扩大，底部气流相对较大，上部气流相对较小，从而保证下部的大颗粒处于流化状态的同时。
上部的小颗粒也处于流化状态，并使热风沿椎体部旋转，提高底部风速，缩小了搅拌轴悬臂部分的长度，增加了运转的安全可靠性。
可使闪蒸干燥机轴承放在机外，有效防止轴承在高温区工作，从而延长了轴承的使用寿命。
搅拌齿上设置刮板，物料在被搅拌齿粉碎的同时，又被抛向机壁，黏结在壁面上，如不及时刮下，严重时会使设备振动，甚至导致搅拌器闷住不转。
搅拌齿上设置刮板，可以及时剥落黏在机壁上的物料，避免黏壁。
闪蒸干燥机出风温度：出口温度的选择完全依赖于产品最终含水量要求，而干燥介质的出口温度一般通过实际测得，出口温度是旋转闪蒸过程的一个极其重要的参数，它随进口温度和干燥过程变化。
提高出口温度，产品水分下降，能耗上升，出口温度过高，会有部分产品升华，此外，脉冲式布袋除尘器的布袋也容易损坏。
经生产测试，干燥介质出口温度60℃时，邻氨基苯甲酸产品含水率小于0.5，因此，出口温度选择60～65℃。
闪蒸干燥机的操作压力：塔内压差影响操作的稳定性、操作环境粉尘量的大小和产品的消耗，正压操作，粉尘量大，经实验整套设备应在微负压条件下操作，具体是：进风压力为5mm水柱，这样整个系统便保持在负压条件下运行，基本上做到操作环境无产品粉尘，可保证邻氨基苯甲酸产品有较高的得率。
闪蒸干燥机的特点、工作原理、适用物料及技术应用
闪蒸干燥机的特点、工作原理、适用物料及技术应用闪蒸干燥机的特点、工作原理、适用物料及技术应用闪蒸干燥机是发展最快应用范围最广泛的机型之一，在国内也称旋流干燥机，旋转快速干燥机。
闪蒸干燥机有机地结合了流化、旋流、喷动、粉碎、分级技术，是流化技术、旋流技术、喷动技术及对流传热技术的优化组合，设备的技术含量较高，适用于膏糊状、颗粒状、滤饼状及泥浆状物料的干燥。
闪蒸干燥机具有热效率高，干燥时间短，节能效果好的优点。
对膏糊状物料可直接干燥制成粉状干燥产品，节省了干燥前预处理，干燥后粉碎、筛分等工序;由于干燥速度快，物料受热时间短，不易破坏干燥物料的组分，特别有利于对热敏性物料的干燥;干燥过程全封闭，无杂质混入，成品质量高，操作环境好。
目前，闪蒸干燥机干燥设备已根据不同的物料设计出了多种机型，并形成了系列产品，在化工、制药、轻工、食品、矿产等行业的应用范围越来越广泛。
闪蒸干燥机性能特点:1)、安装方便:安装、拆迁方便，占地面积少，可装于室内、外;2)、高效节能:只需消耗少量的电能，就可以在空气中吸收大量的热量，耗电量仅为加热器的1/3-1/4;同燃煤、油、气烘干设备相比，可节省75%左右的运行费用。
1度电等于4度电。
3)、环保无污染:无任何的燃烧物及排放物，是一种可持续发展的环保型产品。
4)、运行安全可靠:整个系统的运行无传统干燥器(燃油、燃气或电加热)中可能存在的易燃、易爆、中毒、短路等危险，是一种绝对安全可靠的全封闭干燥系统。
5)、使用寿命长，维护费用低:是在传统空调的技术基础上发展而来的，工艺技术成熟，性能稳定、可靠，使用寿命长;运行安全可靠，全自动免人工操作，智能化控制。
6)、舒适方便，自动化、智能化程度高:采用自动控恒温装置，24小时连续干燥作业。
7)、适用范围广，不受气候影响:可广泛适用于食品、化工、医药、纸品、皮革、木材、农副产品加工等行业的加热烘干作业8)、省时:程序化设定，烘烤时间标准化,每房烟叶烘烤可节省时间24个小时以上9)、省工:节省劳动力成本、减小劳动强度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目前,旋转闪蒸干燥机普遍存在的问题是设备一次性投资较大,能耗较大,而产量相对来说较小,而且设备调试时耗时费工.即使是现已运行的干燥系统也不知是否是在最佳状态下操作.这样,经济性就不理想,造成浪费.这里有两个方面的原因,首先是系统的合理配置,诸如针对不同物料不同产量要求进行质热衡算,确定热量、风量、温度等.其次是怎样针对不同物料、不同的系统配置改进主机的构造.这两方面问题的解决,可望进一步提高产量,从而提高效率,达到节能的目的.
闪蒸干燥机是我厂在引进、吸收国外先进技术的基础上，自行开发成功的新型干燥设备。
该机技术先进，设计合理，结构紧凑，适用范围广，生产能力大，产品质量好，效率高，节能，在一个设备内干燥、粉碎、筛分一次性完成，消除环境污染，整机性能达到国际先进技术水平。
闪蒸干燥机构造特点
(1)闪蒸干燥机底部设计成锥形断面，建立起空气的速度梯度，既由下向上的空塔速度逐渐变慢，最后形成一定值的轴向速度。
在旋转气流和搅拌破碎的双重作用下，促进底部大颗粒气固相接触，加速干燥。
(2)热风由环形底隙高速旋转进入干燥机底部。
底隙设在集气室倒锥而上，搅拌叶片可伸到集气室底部，避兔物料进入集气室封死进风环隙出现死角。
(3)集气室内腔外壁为螺旋线，由于内腔截而逐渐变小，促进热风旋转并沿环形底隙进入，消除底部死角，也有采用双风道技术。
作用相同。
(4)设置分级环，借助它可控制物料成品颗粒的大小。
(5)采用双螺旋给料方式，使高粘度的膏状，滤饼状物料均匀地进入干燥机，同时对较大颗粒物料起到一定的破碎作用。
原理：
热空气由入口管以适宜的喷动速度从干燥机底部进入搅拌粉碎干燥室，对物料产生强烈的剪切、吹浮、旋转作用，于是物料受到离心、剪切、碰撞、摩擦而被除数微粒化，强化了传质传热。
在干燥机底部，较大较湿的颗粒团在搅拌器的作用下被机械破碎，湿含量较低、颗粒度较小的颗粒被旋转气流夹带上升，在上升过程中进一步干燥。
由于气固两相作旋转流动，固相惯性大于气相，固气两相间的相对速度较大，强化两相间的传质传热，所以该机生产强度高。
特点：
●多种加料装置供选择，加料连续稳定，过程中间不会产生架桥现象。
●干燥机底部设置特殊的冷却装置，避免了物料在底部高温区产生变质现象。
●特殊的气压密封装置和轴承冷却装置，有效延长传动部分的使用寿命。
●特殊的分风装置，降低了设备阻力，并有效提供了干燥器的处理风量。
●干燥室装有分级环及旋流片，物料细度和终水份可调。
（如碳酸钙终水份可调节器至≤0.1%）
●相对其它干燥方法而言，可有效增加物料比重。
●干燥室内周向气速高，物料停留时间短，有效防止物料粘壁及热敏性物料变质现象，达到高效、快速、小设备、大生产。
缺点：
1、闪蒸干燥机属于气流型干燥，能耗高。
2、由于物料在干燥机中高速运动，对设备磨损严重，降低设备寿命。
3、后期处理（除尘），和前期风机的设备投资大。
