闪蒸干燥机的工作原理及未来改进方案
XSG-10型旋转闪蒸干燥机设计方案
XSG-10型旋转闪蒸干燥机设计方案一、设备工作原理及特点：旋转闪蒸干燥机(Spin Flash Dryer)是我厂在消化吸收APV安海达诺公司(APV ANHYDRO A／S)技术的基础上，萃取国内同类干燥机之精华，并根据多年丰富的实践经验，自行开发的新一代产品。
该产品经过了开发—设计—论证—提高多次循环上升过程，其先进的工艺、精密的结构、美观的外形、优异的性能，均达到国内先进水平。
基于其优良的性能，该机已广泛应用于农药、颜料、染料、医药、饲料、食品、涂料、肥料及精细化工等各行各业中，起到了高效、快速、节能、小设备大生产及无污染操作的效果。
我公司凭借先进的管理体系、雄厚的技术力量、丰富的实践经验和完善的售后服务，可根据贵单位的物料性能、工艺条件、厂房布局，通过计算机辅助设计(CAD)、能够高效、快速、精确的为您设计出最佳方案。
136.一611.二9881、工作原理经加热后的洁净空气被送风机鼓入进风口，以适宜的速度从切线方向旋入干燥室底部的环隙，然后按切线方向进入干燥室，并呈螺旋状上升：同时，物料则由可无级调速的加料器定量加入塔内。
在干燥塔内，物料与热空气进行充分、高效的质热变换，被干燥的粉粒状物料随同热风一起输送至两级旋风分离器，其中成品收集包装。
在干燥塔底部装有蜗壳式空气分配器和搅拌器，搅拌器的转速通过调节外部电机的转速进行无级调速。
搅拌器有两个作用：它可以带动从分配室进入干燥室的热空气产生高速旋转的气流，进而形成稳定的流化层，避免了由于局部粘堵而产生的喷动窜涌等不稳定流态化;其次，由于搅拌器上的多组刀片高速旋转，对大块物料不断破碎，使外干内湿的颗粒不断包裹、剥离、搓碎，表面不断更新，增大了换热面积，从而强化了质、热交换,提高了干燥速率。
另外，搅拌器上的刀片与干燥塔器壁间隙极小，及时清理掉粘结在壁上的物料，以防止物料长期停留而变性。
为确保物料不变性分解，塔壁内设有冷却夹套，对于热敏性物料可百分之百保证质量。
闪蒸干燥机工作原理
实用文档
闪蒸干燥机工作原理。
闪蒸干燥机是一种由电加热装置、空气加热器、冷凝器、排汽器、叶轮风机以及控制系统组成的设备，它的工作原理是通过利用电加热装置将空气升温，使空气温度达到蒸发温度，蒸发出热量，使物料的温度上升，使物料中的水份蒸发掉，从而达到干燥的目的。
在闪蒸干燥机的工作过程中，利用电加热装置将空气加热，当空气温度升至蒸发温度时，空气加热器会将热量转移到物料中，物料的温度就会上升，此时，物料中的水份就会以蒸汽的形式蒸发掉，从而达到干燥的目的。
叶轮风机则负责将热量转移到物料中，并将蒸发出的水份从室内排出，从而达到节能、降低能耗的目的。
冷凝器则将排出的蒸汽冷凝成水，排汽器则将蒸汽排出室外，完成整个工作过程。
闪蒸干燥机有很多优点，如高效率、节能环保、抗腐蚀能力强等，这使得它在食品、农业、医药、工业等领域得到了广泛应用。
但是，由于闪蒸干燥机的工作原理比较复杂，所以需要运行中的专业技术人员来操作，以确保机器的正常运行和安全使用。
闪蒸干燥机工作原理
闪蒸干燥机工作原理闪蒸干燥机是一种利用瞬间加热和快速蒸发的原理来将湿润的物料转化为干燥物料的设备。
它可以广泛应用于化工、食品、制药等行业中的干燥工艺。
闪蒸干燥机的工作原理主要包括以下几个步骤：1. 加料：将湿润的物料通过给料系统送入闪蒸干燥机内部。
物料可以是溶液、悬浮液或浆料。
2. 预热：当物料进入闪蒸干燥机后，首先会与高温的气体接触，进行预热。
这一步骤可以通过预热器来实现，预热后的物料温度会达到接近闪蒸温度。
3. 闪蒸：经过预热的物料进入闪蒸干燥机的闪蒸器中。
闪蒸器内部压力通常较低，通过减压阀控制。
当物料进入闪蒸器时，由于突然脱压，物料中的溶剂会迅速蒸发，形成气相。
湿物料中的溶剂被瞬间转化为气态，从而将湿润物料转化为干燥物料。
4. 干燥：物料中的溶剂转化为气态后与腔体内的高温气体混合，通过混合、传热和溶剂的扩散作用，物料中的残余溶剂会进一步蒸发。
同时，干燥气体的温度和湿度会逐渐降低，从而带走湿气。
这样，物料中残留的溶剂含量会不断减少，干燥程度也会不断提高。
5. 分离：经过干燥的物料和湿气从闪蒸干燥机底部的提取装置中分离。
通常，湿气通过气体排放系统排出，而干燥物料则通过物料排出装置从闪蒸干燥机中排出。
闪蒸干燥机的工作原理主要基于物料在接触高温气体时，湿润物料中的溶剂会因突然的脱压而瞬间蒸发，达到快速干燥的目的。
闪蒸干燥机的加热温度和减压阀的控制是关键，需要根据物料的特性和要求进行合理的设定。
闪蒸干燥机具有干燥效率高、热损失小、产品质量好等优点。
但也存在一些局限性，如对物料的适应性相对较差、操作要求较高等。
因此，在选择和使用闪蒸干燥机时，需要根据具体的物料性质和工艺要求来做出合理的决策。
闪蒸干燥机的工作原理及未来改进方案
闪蒸干燥机的工作原理及未来改进方案随着科学技术的进步，机械设备行业也在不断的求新求变，现在来说，已经没有一款设备是没有缺陷，十全十美的。
对于干燥设备企业来说，就是要不断的开发新技术，以弥补这些设备上的不足。
下面日宏佳尔特粉体设备公司就以闪蒸干燥机为例，讲一下其升级改进方案。
闪蒸干燥机的原理热空气由入口管以切线方向进入干燥室底部的环隙，并螺旋状上升，同时，物料由加料器定量加入塔内，并与热空气进行充分热交换，较大较湿的物料在搅拌器作用下被机械破碎，湿含量较低及颗粒度较小的物料随旋转气流一并上升，输送至分离器进行气固分离，成品收集包装，而尾气则经除尘装置处理后排空。
干燥设备的选定干燥可以分为两大类，一类要求干燥结束后，仍保持原料的原形，如很多食品类的干燥，建筑材料的干燥等。
另一类是把液体、泥状、块状、粉状物料干燥后，成为粉状或颗粒状的产品，有的干燥过程，特别是药品的干燥，希望不破坏原来的晶形。
药品生产中，还常用到液体和粉状物经干燥后，达到一定粒径的颗粒。
被干燥物料的特性干燥装置的选择应根据物料性质和工艺要求主要是考虑到：干燥成品的形状要求(包括粒径、松密度、溶解性、流动性等工艺要求的水份变化范围、运输方法、成形性、定量性(含量 )。
耐热特性，物料的允许温度含水率限制、加热温度(物料热稳定性)和干燥温度的关系，物料在高温区停留时间。
粘着性、凝聚性、静电特征等应在选择设备时预先估计到。
安全性和环保性，溶剂回收等。
其他工艺上的考虑。
处理量和运转时间在决定设备形式和操作方式(间歇或连续操作)时，应考虑处理量的大小。
例如，步量多品种的材料干燥处理时，应选择容易进行多种切换的设备，医药干燥设备应易于清洗和清场。
现在 GMP 特别强调CIP 现地清洁 )。
根据小试结果放大时。
单位加热面积的物料量对同一机种大多是一致的，但夹套加热时，加热面积和直径是平方关系，容积和直径为三跃方关系，所以，干燥物料增加，干燥所需的时间，随着直径的增大而增加。
闪蒸干燥机原理
闪蒸干燥机原理
闪蒸干燥机是一种常见的干燥设备，它利用高速旋涡作用和干燥介质的加热，将湿物料快速脱水并干燥。
闪蒸干燥机的工作原理如下：
1. 物料进料：湿物料从进料口进入闪蒸干燥机。
物料可以是悬浮液状态或分散的固体颗粒。
2. 高速旋涡作用：在闪蒸干燥机内部，通过气流导向器，高速旋涡作用产生。
气流通过旋涡作用将物料迅速分散和碰撞，从而增加物料的表面积。
3. 干燥介质加热：干燥介质通过加热器进行加热，然后进入闪蒸干燥机。
干燥介质可以是热空气、惰性气体或氮气等。
4. 传热传质：物料与热空气在旋涡作用下进行密切接触，热空气将水分从物料中析出并带走，从而实现物料的干燥。
5. 分离物料：经过干燥的物料与干燥介质一起进入旋风分离器。
旋风分离器通过离心力作用使物料与干燥介质分离。
物料被收集在干燥机下部，而干燥介质则通过气锁排出。
6. 除尘处理：排出的气体含有微小颗粒物质，需要经过除尘器处理后，使气体洁净排放。
闪蒸干燥机的原理是利用高速旋涡作用和干燥介质的加热，将湿物料快速脱水并干燥。
它具有干燥速度快、热效率高、产生
粉尘少等特点，被广泛应用于化工、制药、食品、冶金等行业的物料干燥过程中。
聚丙烯树脂旋转闪蒸干燥机 技术方案
一、闪蒸主机原理及特点XSG系统旋转闪蒸干燥机设备是我公司消化吸收，大胆采用国外先进技术、并结合国内干燥的实际情况，自行开发设计的实用新型专利产品。
热空气由主机底部进风口切向进入闪蒸主塔、在主塔内形成螺旋形的上升高速旋转气流，同时根据不同的物料性质调整底部环隙大小，使风速处于最佳合适的状态。
物料经螺旋加料器直接进入干燥塔，在高速气流的冲击和带动下，迅速分散并随气流作高速旋转运动。
对于比较大且潮湿的颗粒团，高速气流不足以使之破碎并高速旋转，于是在重力作用下逐渐下落，当落到主机底部时被设置在底部的破碎装置强行破碎并微粒化，然后随高速气流一并旋转上升而完成干燥过程。
为了使物料的终水分达到极低同时不受初水分的波动而影响产品质量，在干燥塔内设置多层旋流片，形成较为稳定的流态化床，同时旋流片亦起到保证干燥所必须的停留时间和分级的作用。
136.一611.二988二、本公司旋转闪蒸干燥机有如下特点：1、采用双风道切向进风，避免了旋转场在径向流场的速度不均匀性。
2、有效控制终水分和细度，通过旋流片和进风速度的协调统一加以控制。
3、旋转刀片布置结构独特，具磨损小、接触面广、切削力大等特点。
4、擅于处理热敏性物料，主机底部属于高温区，该区域气速高并高有冷却水保护装置，避免了物料焦化变色的可能。
5、系统阻力小，热效率高，操作环境好，劳动强度低。
6、主机用新型密封结构，主机轴承寿命周期延长且轴承座带有油循环冷却装置。
三、工艺流程空气经过加热器被加热至150-160℃左右，进入旋转闪蒸干燥机。
湿料由输送装置送入螺旋加料机构，螺旋加料器可无级调速。
物料经挤压后强制进入主塔，随即被高速旋转而又具有不同角度的刀片粉碎，又被高速进入主塔的高温气流冲击高速旋转、夹带上升，这时气流温度急速下降，物料水分迅速蒸发从而完成干燥过程。
被干燥的物料随高速高温气流进入脉冲布袋除尘器。
气流由滤袋外部进入，向上排出，为防止滤袋积料，由脉冲电磁阀定时、轮流由各滤袋上部输入高压气流（0.4～0.6Mpa），反复反冲滤袋，以达到最佳除尘效果。
高效闪蒸干燥机的特点应用和技术改进
高效闪蒸干燥机的特点应用和技术改进目前，选矿产品的干燥主要用回转窑、直接或间接加热的圆筒干燥机、电干燥箱、远红外干燥设备等。
但这些设备占地面积大、运转能耗大、热利用率低，同时，设备操作自动化程度低、干燥过程中产品的损失大，干燥成本高，严重影响选厂的经济效益。
当前，干燥技术发展迅速，喷雾干燥、流化床干燥、气流闪蒸干燥机的研究和应用范围已十分广泛。
针对选矿产品的特点，结合其它行业新的干燥技术，在气流干燥的基础上研制了适用于矿产品的高效闪蒸干燥机，也称为旋转粉碎气流快速干燥设备。
设备概述：高效分级闪蒸干燥机由空气加热系统、粉碎系统、加料系统、主机干燥分级系统、气－固分离系统、控制系统和风机等组成。
工作时，物料通过螺旋加料器进入干燥室，在干燥室中与高速旋转的热风相遇，细粉状物料被热风带着向干燥室上端移动，不能带走的物料落在干燥室底部，被底部的粉碎装置打碎，物料被迅速分散。
在离心力的作用下，达到干燥程度和一定细度的产品被吹出分级装置，物料在此过程中得到干燥。
设备特点：1、独特的无级调速粉碎装置，使物料分散效率更高，加快了干燥速度，实现了小设备大生产。
我们对传统的粉碎装置进行了改良，粉碎刀片与物料的接触程度更高，使物料始终处于流化状态，避免了物料的粘结、粘壁现象，同时可根据物料的特性调节粉碎刀片的转速，有效地控制物料的分散效果。
轴承座内设有水冷或油冷系统，防止轴承过热，并采取了有效的密封措施，防油、防漏。
2、高温区采用夹套水冷装置，使内壁温度始终保持在一定范围内，避免物料焦化。
3、安装了分级控制装置，产品细度可以调节，有效控制产品粒度及干燥质量，产品不需再粉碎。
由于较粗或较湿的物料受到的离心力较大，其旋转半径较大，而较细并达到一定干燥程度的物料的旋转半径相对较小，分级装置利用这一特点有效地控制了产品的粒度及干燥程度，使干燥后的物料均呈粉状。
4、加料系统无级调速，并设有专门的防止物料架桥的措施，使进料速度保持稳定，确保了干燥过程的稳定。
闪蒸干燥机工作原理
闪蒸干燥机工作原理
闪蒸干燥机是一种常用的物料干燥设备，其工作原理如下：
1. 物料进料：将需要干燥的物料通过进料口加入闪蒸干燥机。
2. 高速喷雾：在闪蒸干燥机的顶部，通过高压喷嘴将物料以细小的颗粒状态喷雾到干燥室内。
在喷嘴处，物料与热介质（通常为热空气或热气体）同时进入。
3. 瞬间蒸发：当物料进入干燥室内，瞬间与高温的热介质接触，由于物料颗粒很小，表面积大，因此瞬间发生加热、蒸发。
4. 物料干燥：在闪蒸干燥室内，热介质与物料颗粒发生瞬间的热传导和质量传递，使物料迅速蒸发除去水分，从而实现干燥的目的。
5. 分离和收集：经过干燥的物料与热介质分离，一般通过旋风分离器或过滤器等设备将物料和热介质进行有效分离。
热介质可以经过循环再次利用，降低能源消耗。
6. 排放废气：在物料干燥的过程中，会产生挥发性溶剂等废气。
为了保护环境和人身安全，闪蒸干燥机通常会配备废气处理系统，将废气净化后排放。
总之，闪蒸干燥机利用高速喷雾和瞬间蒸发的原理，通过热传导和质量传递，将物料中的水分迅速蒸发除去，实现干燥的目
的。
它适用于许多物料的干燥，如粉末、颗粒状和片状物料，广泛应用于化工、制药、食品等行业。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

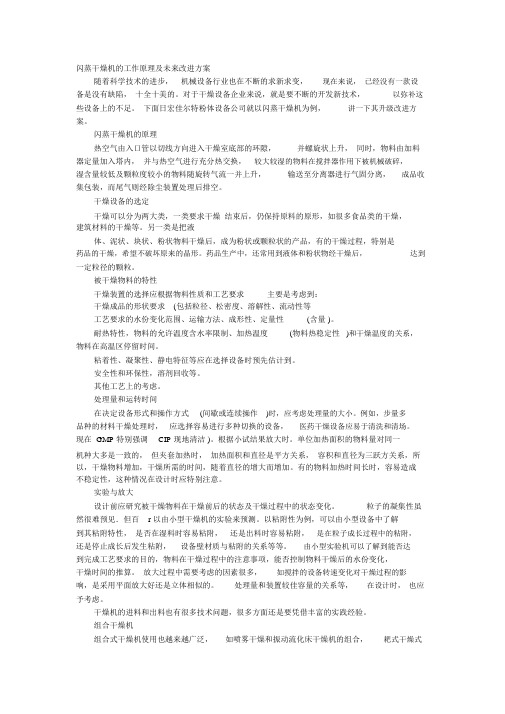

闪蒸干燥机的工作原理及未来改进方案
随着科学技术的进步，机械设备行业也在不断的求新求变，现在来说，已经没有一款设备是没有缺陷，十全十美的。
对于干燥设备企业来说，就是要不断的开发新技术，以弥补这些设备上的不足。
下面日宏佳尔特粉体设备公司就以闪蒸干燥机为例，讲一下其升级改进方案。
闪蒸干燥机的原理
热空气由入口管以切线方向进入干燥室底部的环隙，并螺旋状上升，同时，物料由加料器定量加入塔内，并与热空气进行充分热交换，较大较湿的物料在搅拌器作用下被机械破碎，
湿含量较低及颗粒度较小的物料随旋转气流一并上升，输送至分离器进行气固分离，成品收集包装，而尾气则经除尘装置处理后排空。
干燥设备的选定
干燥可以分为两大类，一类要求干燥结束后，仍保持原料的原形，如很多食品类的干燥，
建筑材料的干燥等。
另一类是把液
体、泥状、块状、粉状物料干燥后，成为粉状或颗粒状的产品，有的干燥过程，特别是
药品的干燥，希望不破坏原来的晶形。
药品生产中，还常用到液体和粉状物经干燥后，达到一定粒径的颗粒。
被干燥物料的特性
干燥装置的选择应根据物料性质和工艺要求主要是考虑到：
干燥成品的形状要求(包括粒径、松密度、溶解性、流动性等
工艺要求的水份变化范围、运输方法、成形性、定量性(含量 )。
耐热特性，物料的允许温度含水率限制、加热温度(物料热稳定性)和干燥温度的关系，物料在高温区停留时间。
粘着性、凝聚性、静电特征等应在选择设备时预先估计到。
安全性和环保性，溶剂回收等。
其他工艺上的考虑。
处理量和运转时间
在决定设备形式和操作方式(间歇或连续操作)时，应考虑处理量的大小。
例如，步量多
品种的材料干燥处理时，应选择容易进行多种切换的设备，医药干燥设备应易于清洗和清场。
现在 GMP 特别强调CIP 现地清洁 )。
根据小试结果放大时。
单位加热面积的物料量对同一
机种大多是一致的，但夹套加热时，加热面积和直径是平方关系，容积和直径为三跃方关系，所以，干燥物料增加，干燥所需的时间，随着直径的增大而增加。
有的物料加热时间长时，容易造成
不稳定性，这种情况在设计时应特别注意。
实验与放大
设计前应研究被干燥物料在干燥前后的状态及干燥过程中的状态变化。
粒子的凝集性虽然很难预见．但百r 以由小型干燥机的实验来预测。
以粘附性为例，可以由小型设备中了解
到其粘附特性，是否在湿料时容易粘附，还是出料时容易粘附，是在粒子成长过程中的粘附，
还是停止成长后发生粘附，设备壁材质与粘附的关系等等。
由小型实验机可以了解到能否达
到完成工艺要求的目的，物料在干燥过程中的注意事项，能否控制物料干燥后的水份变化，
干燥时间的推算。
放大过程中需要考虑的因素很多，如搅拌的设备转速变化对干燥过程的影
响，是采用平面放大好还是立体相似的。
处理量和装置较佳容量的关系等，在设计时，也应予考虑。
干燥机的进料和出料也有很多技术问题，很多方面还是要凭借丰富的实践经验。
组合干燥机
组合式干燥机使用也越来越广泛，如喷雾干燥和振动流化床干燥机的组合，耙式干燥式
和振动流化床干燥机相结合，回转搅拌干燥机、传导搅拌干燥机、闪蒸干燥机和流化床干燥机相组合。
组合的目的是获得较低的水份，如单用喷雾干燥可以获得1～ 3 水份含量的产品，如要求水份含量在0．3 以下，排气温度往往需120"C 以上，热能的损失很大。
同样，如进
一步要求，水份含量低于0．1 ，则排气温度要求在130~C 以上。
为了节省热能，在设计上，一般用9O℃排气温度的喷雾干燥机，使水分达到 2 ，热回收后的6O℃热风可以用于搭接的卧式沸腾床的干燥，较终水分含量可以达到0．1 以上，而热能可以节约20 。
闪蒸干燥机的特点
1干燥室内周向气速高，物料停留时间短，有效防止物料粘壁及热敏性物料变质，并可
一次干燥成均匀的粉状产品，省去了粉碎、筛分等工序。
2干燥室装有分级环及旋流片，物料细度和终水份可调。
特殊的分风装置，降低了设备
阻力，并有效提高物料的干燥均匀度。
3干燥机底部设置特殊的冷却装置及气压密封装，避免了物料在底部高温区产生变质现
象。
4能有效控制终水份和细度 ,通过对加料、热风温度、分级器的调节，保证产品的湿含量及细度均匀一致。
本文主要介绍了闪蒸干燥机的工作原理，及以后的升级改进方法，希望有潜力的干燥设备企业，能够根据设备的不足加以改进，把更好的设备推向市场，这样也会得到更多客户的推广。
