剖视图的种类全剖半剖 ppt课件
合集下载
第九讲 视图、剖视图(全、半、局部剖)
交的剖切平面；
剖视图画法：
１. 确定剖切面的位置 ２. 画视图 ３. 断面画剖面线 ４. 标注
（1）全剖视图
用剖切面完全地剖开机件所得的剖视图。
例： 全剖视图
例：在主视图上作全剖表达。
例1、在主视图上作全剖表达。
A-A
A
A
省略标注的情况
１、按投影关系配置； ２、剖视图与被剖视图之间无其它
图形隔开； ３、剖切面通过零件的对称面； 符合1、2，可省略箭头标注。 符合1、2、3，可省略字母标注，
有助于读图时，也可画出虚线。
虚线可省略
剖切面选在对称面
例. 机件的全剖视图
剖视图的标注 A-A
A
A
3. 剖面符号
剖面符号仅表示材料类别，对于材料的名称和代号必须在标 题栏中注明。
金属材料( 已有规定剖 面符号者除 外)
非金属材料 (已有规定 剖面符号者 除外)
线圈绕组 元件
转子、电子、 变压器和电抗 器等的叠钢片
第九讲 视图、剖视图(全、半、局部剖)
5.1.1 视图
视图——表达机件的外部 结构形状。
在视图中一般只画机件的可见轮廓，其不可见轮廓只有 必要时才用虚线画出。
1、基本视图 2、向视图 3、局部视图 4、斜视图
第一、第三角示意图
将空间分为四个象限（角）
物体在第三角
物体在第一角
1、基本视图
国家标准规定组成正六面体的六个面为基本投影 面。
把机件放置在该正六面体中间，用正投影的方法 向六个基本投影面分别进行投影，就得到了该机件 的六个基本视图。
基本2视、向图视(六图个: ):
仰视图
B
按投影关系 配置，一律 不标注。
右视图
剖视图画法：
１. 确定剖切面的位置 ２. 画视图 ３. 断面画剖面线 ４. 标注
（1）全剖视图
用剖切面完全地剖开机件所得的剖视图。
例： 全剖视图
例：在主视图上作全剖表达。
例1、在主视图上作全剖表达。
A-A
A
A
省略标注的情况
１、按投影关系配置； ２、剖视图与被剖视图之间无其它
图形隔开； ３、剖切面通过零件的对称面； 符合1、2，可省略箭头标注。 符合1、2、3，可省略字母标注，
有助于读图时，也可画出虚线。
虚线可省略
剖切面选在对称面
例. 机件的全剖视图
剖视图的标注 A-A
A
A
3. 剖面符号
剖面符号仅表示材料类别，对于材料的名称和代号必须在标 题栏中注明。
金属材料( 已有规定剖 面符号者除 外)
非金属材料 (已有规定 剖面符号者 除外)
线圈绕组 元件
转子、电子、 变压器和电抗 器等的叠钢片
第九讲 视图、剖视图(全、半、局部剖)
5.1.1 视图
视图——表达机件的外部 结构形状。
在视图中一般只画机件的可见轮廓，其不可见轮廓只有 必要时才用虚线画出。
1、基本视图 2、向视图 3、局部视图 4、斜视图
第一、第三角示意图
将空间分为四个象限（角）
物体在第三角
物体在第一角
1、基本视图
国家标准规定组成正六面体的六个面为基本投影 面。
把机件放置在该正六面体中间，用正投影的方法 向六个基本投影面分别进行投影，就得到了该机件 的六个基本视图。
基本2视、向图视(六图个: ):
仰视图
B
按投影关系 配置，一律 不标注。
右视图
(完整版)《机械制图教案》第一章28讲剖视图
第二十八讲§6—3 剖视图的分类课题：1、剖视图的分类2、剖切面的种类课堂类型：讲授教学目的：1、讲解全剖视图、半剖视图、局部剖视图的画法、标注方法和应用场合2、讲解阶梯剖视图、旋转剖视图、斜剖视图的画法、标注方法和应用场合3、了解复合剖视图的画法、标注方法和应用场合教学要求：1、掌握全剖视图、半剖视图、局部剖视图的画法、标注方法和应用场合2、掌握阶梯剖视图、旋转剖视图、斜剖视图的画法、标注方法和应用场合3、熟悉复合剖视图的画法、标注方法和应用场合教学重点：1、三种剖视图的的画法、标注方法和应用场合2、各种剖切面的剖视图的画法、标注方法和应用场合教学难点：1、局部剖视图的画法2、复合剖视图的画法教具：挂图：“全剖视图”、“半剖视图”、“局部剖视图”、“阶梯剖视图”、“旋转剖视图”、“斜剖视图”、“复合剖视图”教学方法：讲课时应从各种剖视的应用场合入手，举例说明，各种剖视图的的画法采用对比的方法讲解。
教学过程：一、复习旧课1、剖视图的形成。
2、视图的画法、标注。
3、画剖视图应注意的问题二、引入新课题为了用较少的图形，把机件的形状完整清晰地表达出来，就必须使每个图形能较多地表达机件的形状。
这样，就产生了各种剖视图。
按剖切范围的大小，剖视图可分为全剖视图、半剖视图、局部剖视图。
按剖切面的种类和数量，剖视图可分为阶梯剖视图、旋转剖视图、斜剖视图和复合剖视图。
三、教学内容（一）剖视图的分类1、全剖视图（1）概念用剖切平面，将机件全部剖开后进行投影所得到的剖视图，称为全剖视图（简称全剖视）。
例如图6—8中的主视图和左视图均为全剖视图。
（2）应用全剖视图一般用于表达外部形状比较简单，内部结构比较复杂的机件。
（3）标注当剖切平面通过机件的对称（或基本对称）平面，且全剖视图按投影关系配置，中间又无其它视图隔开时，可以省略标注，否则必须按规定方法标注。
如图6—8中的主视图的剖切平面通过对称平面，所以省略了标注；而左视图的剖切平面不是通过对称平面，则必须标注，但它是按投影关系配置的，所以箭头可以省略。
全套机械制图教学课件-18剖视图
轮辐的表示方法
轮辐在剖视图中通常使用中心线表示其中心位置，细实线表示其辐条形状，剖面线表示材料。当轮辐具有特殊形 状时，应使用局部视图或放大图进行详细表示。
轴孔、键槽等结构表示方法
轴孔的表示方法
在剖视图中，轴孔通常使用细实线表示其轮廓，同时用剖面线表示其材料。当需要表示轴孔的深度时 ，可使用局部剖视图或断面图进行表示。
工程实际中综合应用举例
桥梁结构
通过剖视图展示桥梁的内部结构，包括桥墩、桥台、 桥面等。
建筑结构
利用剖视图表达建筑结构的内部构造，如楼板、梁、 柱等。
机械设备
通过剖视图展示机械设备的内部结构和工作原理，包 括发动机、变速器、传动系统等。
THANKS FOR WATCHING
感谢您的观看
适用范围
机件具有对称平面且需要表达内部结构时，常采用半剖视。
标注方法
半剖视图的标注方法与全剖视图相同，但应注意在对称中 心线两侧图形的对应关系。
局部剖视图
定义
用剖切面局部地剖开机件所得的剖视图，称为局部剖视图。
适用范围
机件某一部分的内部结构需要表达，而又不必或不便采用全剖视或半剖视时，常采用局部剖视。
全套机械制图教学课件-18剖视图
contents
目录
• 剖视图基本概念与分类 • 剖视图绘制方法与步骤 • 常见剖视图类型及其特点 • 剖视图中特殊结构表示方法 • 剖视图识读技巧与实例分析 • 剖视图在机械设计中的应用实例
01 剖视图基本概念与分类
剖视图定义及作用
剖视图定义
假想用剖切面剖开机件，将处在 观察者与剖切面之间的部分移去 ，而将其余部分向投影面投影所 得的图形称为剖视图。
根据剖切位置，确定投影方向。投影 方向应使剖视图能够清晰地表达机件 的内部结构，同时便于标注尺寸和添 加必要的文字说明。
轮辐在剖视图中通常使用中心线表示其中心位置，细实线表示其辐条形状，剖面线表示材料。当轮辐具有特殊形 状时，应使用局部视图或放大图进行详细表示。
轴孔、键槽等结构表示方法
轴孔的表示方法
在剖视图中，轴孔通常使用细实线表示其轮廓，同时用剖面线表示其材料。当需要表示轴孔的深度时 ，可使用局部剖视图或断面图进行表示。
工程实际中综合应用举例
桥梁结构
通过剖视图展示桥梁的内部结构，包括桥墩、桥台、 桥面等。
建筑结构
利用剖视图表达建筑结构的内部构造，如楼板、梁、 柱等。
机械设备
通过剖视图展示机械设备的内部结构和工作原理，包 括发动机、变速器、传动系统等。
THANKS FOR WATCHING
感谢您的观看
适用范围
机件具有对称平面且需要表达内部结构时，常采用半剖视。
标注方法
半剖视图的标注方法与全剖视图相同，但应注意在对称中 心线两侧图形的对应关系。
局部剖视图
定义
用剖切面局部地剖开机件所得的剖视图，称为局部剖视图。
适用范围
机件某一部分的内部结构需要表达，而又不必或不便采用全剖视或半剖视时，常采用局部剖视。
全套机械制图教学课件-18剖视图
contents
目录
• 剖视图基本概念与分类 • 剖视图绘制方法与步骤 • 常见剖视图类型及其特点 • 剖视图中特殊结构表示方法 • 剖视图识读技巧与实例分析 • 剖视图在机械设计中的应用实例
01 剖视图基本概念与分类
剖视图定义及作用
剖视图定义
假想用剖切面剖开机件，将处在 观察者与剖切面之间的部分移去 ，而将其余部分向投影面投影所 得的图形称为剖视图。
根据剖切位置，确定投影方向。投影 方向应使剖视图能够清晰地表达机件 的内部结构，同时便于标注尺寸和添 加必要的文字说明。
剖视图画法PPT课件
置（用粗短画表示） A 及投射方向（用箭头
A
和粗短画表示）的符
号
剖视图的名称
剖视图上方
二、全剖视图的绘制
例1：试一试画剖视图
剖视图的画图过程
例2：将左视图改为全剖视图剖切面ຫໍສະໝຸດ 置一、形体分析 二、定剖切面
三、投影部分 剖视图形成
四、剖视图绘制
例：将左视图改为全剖面图
练习：将主视图改成全剖视
答案
课堂小结
1、剖视图是如何形成和标注的 2、全剖视图的绘制

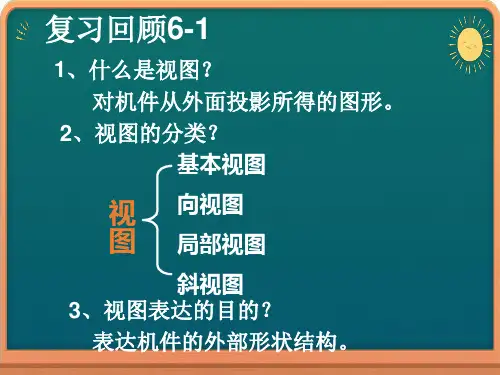

复习回顾6-1
1、什么是视图？ 对机件从外面投影所得的图形。
2、视图的分类？ 基本视图
视 向视图 图 局部视图
斜视图 3、视图表达的目的？
表达机件的外部形状结构。
问题：机件的内部结构比较复杂，视图上将出 现许多虚线，不便于看图和标注尺寸。
解决办法？ 采用剖视图
6-2剖视图的形成和标注 6-2 全剖视图画法（单一剖切面）
一、剖视图的形成和标注
1、形成： 假想用剖切面剖开机件，将处在观察者 与剖切面之间的部分移去，而将剩下的部分向投 影面投影，所得到的图形，称为剖视图。
目的是为了清晰地表达物体的内部结构(孔、槽）
2、标注：剖切线 剖切符号 字母
剖切线
A－A
剖切面位置细点画线表示 一般情况下可省略
剖切符号
剖切面起止和转折位
剖视图的种类
三、局部剖视图
• 概念：将机件局部剖开后进行投影得到的 剖视图称为局部剖视图。
• 局部剖视图也是在同一视图上同时表达内 外形状的方法，并用波浪线作为剖视图与 视图的界线。（比较与半剖视图的异同）
应用场合
局部视图是一种比较灵活的方法，应用范围 较广。 • 1、表示小局部内部结构时。
局部剖视图的标注
• 局部剖视图的标注方法与全剖视图相同， 当单一剖切平面的剖切位置明显时，局部 剖视的标注可省略。
由以上例子，半剖视图的特点可以总结为：
半剖视图既表达了机件的内部形状，又保 留了机件的外部形状。
半剖视图的应用场合： 常用于表达内外形状都比较复杂的对称机件
画半剖视图时应注意的问题
• 1.半个视图与半个剖视图的分界பைடு நூலகம்用细点划 线表示，不能画成粗实线。
• 2.机件的内部形状已在半剖视图中表达清楚， 在另一半表达外形的视图中一般不再画出 细虚线。
剖视图的种类
复习旧课
• 1.简要说明剖视图是怎样形成的？ • 2.剖视图标注的内容有哪些？什么情况下可
以省略？
学习目标
• 1.知道剖视图的种类。 • 2.理解各种剖视图的概念、应用场合以及标
注方法。 • 3.能够正确识读各种剖视图。
全剖视图的种类
• 根据剖切范围的大小 全剖视图、半剖视图、局部视图
一、全剖视图
• 概念：用剖切面完全地剖开机件所得到的剖视图 称为全剖视图。
全剖视图的应用场合
• 全剖视图一般用于表达外部形状比较简单， 内部形状比较复杂的结构。
全剖视图的标注
• 剖切位置 • 投射方向 • 名称
注意：标注省略的情况。
二、半剖视图
• 概念：当机件具有对称平面时，以对称平面为界， 用剖切面剖开机件的一半所得的剖视图称为半剖 视图。
第8讲 半剖、局剖、剖切方法
1. 单一剖切平面 (1) 用一个平行于某基本投影面的平面作为剖切平 面。
(2) 用一个不平行于任何基本投影面的剖切平面(投影 面垂直面)剖开物体，这种剖切方法称为斜剖。
A－ A A－ A
☆ 适用范围： 当机件具有倾斜 部分，同时这部 分内形和外形都 需表达时。 ☆ 必须标注： ☆ 此剖视可按斜 视图的配置方式 配置及标注。
错误
正确
(4) 当被剖切结构为回转体时，允许将该结构的轴线 作为局部剖视图与视图的分界线。
(5) 用单一剖切平面剖切， 且剖切位置明显时，局部 剖视图的标注可省略 。 当剖切平面的位置不明 显或剖视图不在基本视图 位置时，应标注剖切符号、 投射方向和局部剖视图的 名称 。
在一个视图中，采用局部 剖视图的部位不宜过多。
A
A B B－B B
A－ A
动画演示
斜剖视图例
上一级
2. 几个平行的剖切平面(阶梯剖)
动画演示
☆ 适用范围：
当机件上的孔槽及空腔等内部结构不在同一平面内时。
注 意
(1) 阶梯剖必须标注，在起迄、转折处标注字母和短粗线， 各剖切位置符号的转折处必须是直角。
(2) 在剖视图上不应在转折处画出各剖切平面的分界线。 A－A A
局部剖视图
A－A B B
用剖切平面局部地剖 开物体所得的剖视图。
B－B A
A
返回
斜剖视图
返回
阶梯剖
返回
阶梯剖中有公共对称线两要素的处理
返回
旋转剖
返回
旋转剖
返回
13-5 在指定位置将主视图改画成全剖视图。
13-7 根据图示形状，补全主视图和左视图中所缺少的图线。
A - A
B-B
(2) 用一个不平行于任何基本投影面的剖切平面(投影 面垂直面)剖开物体，这种剖切方法称为斜剖。
A－ A A－ A
☆ 适用范围： 当机件具有倾斜 部分，同时这部 分内形和外形都 需表达时。 ☆ 必须标注： ☆ 此剖视可按斜 视图的配置方式 配置及标注。
错误
正确
(4) 当被剖切结构为回转体时，允许将该结构的轴线 作为局部剖视图与视图的分界线。
(5) 用单一剖切平面剖切， 且剖切位置明显时，局部 剖视图的标注可省略 。 当剖切平面的位置不明 显或剖视图不在基本视图 位置时，应标注剖切符号、 投射方向和局部剖视图的 名称 。
在一个视图中，采用局部 剖视图的部位不宜过多。
A
A B B－B B
A－ A
动画演示
斜剖视图例
上一级
2. 几个平行的剖切平面(阶梯剖)
动画演示
☆ 适用范围：
当机件上的孔槽及空腔等内部结构不在同一平面内时。
注 意
(1) 阶梯剖必须标注，在起迄、转折处标注字母和短粗线， 各剖切位置符号的转折处必须是直角。
(2) 在剖视图上不应在转折处画出各剖切平面的分界线。 A－A A
局部剖视图
A－A B B
用剖切平面局部地剖 开物体所得的剖视图。
B－B A
A
返回
斜剖视图
返回
阶梯剖
返回
阶梯剖中有公共对称线两要素的处理
返回
旋转剖
返回
旋转剖
返回
13-5 在指定位置将主视图改画成全剖视图。
13-7 根据图示形状，补全主视图和左视图中所缺少的图线。
A - A
B-B
工程制图——剖视图课件
电子产品的剖视图
总结词
展示电子产品的内部结构
详细描述
对于一些复杂的电子产品，如手机、电脑等，剖视图可以清晰地展示其内部结构和工作 原理，帮助工程师进行故障排查和维修。
05
剖视图的注意事项与常见错 误
注意事项
选择合适的剖切位置
剖切位置应能清楚地表 达物体的内部结构，同 时避免过多地剖切到物
体的内部细节。
进阶习题2
根据已知的多个视图，将它们组合成一 个完整的剖视图。
综合练习
综合练习1
绘制一个完整的机械产品生命周期的剖视 图，包括设计、制造、装配和使用阶段的剖 视图。
综合练习2
根据实际项目需求，绘制一个大型工程项 目的剖视图，要求展示项目的整体结构和各 个阶段的剖视图。
THANKS
局部剖视图适用于仅需要展示物体某 一特定部分的内部结构的情况。在局 部剖视图中，剖切平面仅穿过物体的 某一部分。
旋转剖视图
总结词
通过两个相交的剖切平面展示物体的内部结构，并常常需要将图形旋转以正确理 解。
详细描述
旋转剖视图常用于展示物体的内部结构，特别是当物体的某个部分位于其他部分 的下方或者被其他部分遮挡时。在旋转剖视图中，两个剖切平面相交，并且常常 需要将图形旋转以正确理解。
保持剖面线的一致性
在同一个视图中的剖面 线应保持一致，以避免
混淆和误解。
标注清晰
对剖切的位置和方向应 进行明确的标注，并注 明剖视图的名称，如
A-A剖视图。
常见错误及纠正方法
剖切位置不当
01
如剖切位置过高或过低，无法清楚地表达物体 的内部结构。纠正方法：选择合适的剖切位置
，确保能够清楚地表达物体的内部结构。
