1-7容器支座

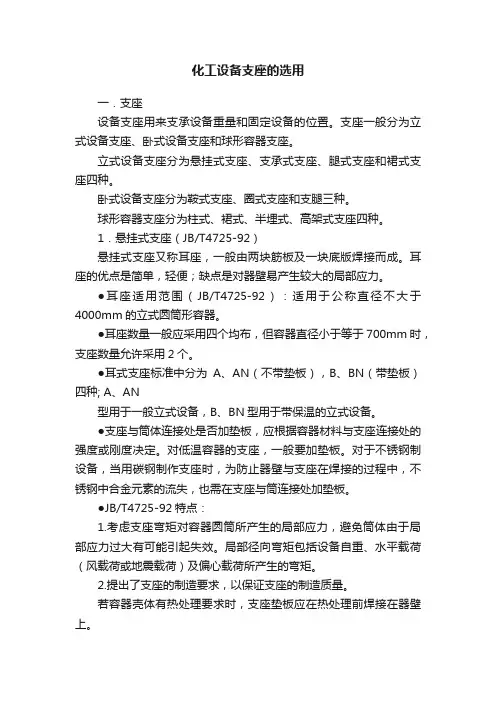

化工设备支座的选用
化工设备支座的选用一．支座设备支座用来支承设备重量和固定设备的位置。
支座一般分为立式设备支座、卧式设备支座和球形容器支座。
立式设备支座分为悬挂式支座、支承式支座、腿式支座和裙式支座四种。
卧式设备支座分为鞍式支座、圈式支座和支腿三种。
球形容器支座分为柱式、裙式、半埋式、高架式支座四种。
1．悬挂式支座（JB/T4725-92）悬挂式支座又称耳座，一般由两块筋板及一块底版焊接而成。
耳座的优点是简单，轻便；缺点是对器壁易产生较大的局部应力。
●耳座适用范围（JB/T4725-92）：适用于公称直径不大于4000mm的立式圆筒形容器。
●耳座数量一般应采用四个均布，但容器直径小于等于700mm时，支座数量允许采用2个。
●耳式支座标准中分为A、AN（不带垫板），B、BN（带垫板）四种; A、AN型用于一般立式设备，B、BN型用于带保温的立式设备。
●支座与筒体连接处是否加垫板，应根据容器材料与支座连接处的强度或刚度决定。
对低温容器的支座，一般要加垫板。
对于不锈钢制设备，当用碳钢制作支座时，为防止器壁与支座在焊接的过程中，不锈钢中合金元素的流失，也需在支座与筒连接处加垫板。
●JB/T4725-92特点：1.考虑支座弯矩对容器圆筒所产生的局部应力，避免筒体由于局部应力过大有可能引起失效。
局部径向弯矩包括设备自重、水平载荷（风载荷或地震载荷）及偏心载荷所产生的弯矩。
2.提出了支座的制造要求，以保证支座的制造质量。
若容器壳体有热处理要求时，支座垫板应在热处理前焊接在器壁上。
3.改进了垫板结构。
为改善容器的受力情况，JB/T4725-92将垫板四角倒圆；并在垫板中心开一通气孔，以利于焊接或热处理时气体的排放。
●耳式支座设计计算：支座处容器圆筒内存在以下几种应力：（1）内压引起的一次总体薄膜应力Pm；（2）支座弯矩引起的一次局部薄膜应力Pl；（3）支座弯矩引起的一次弯曲应力Pb；根据应力分析的方法按照下列原则计算：Pm≤[σ]Pm+Pl≤1.5[σ]Pm+Pl+Pb≤1.5[σ]至于组合应力，按照第三强度理论进行计算。
化工设备 容器支座
带垫板的耳式支座 1-垫板；2-筋板； 3-支脚板
12
A型
B型
标准： JB/T4725-1992《耳式支座》，
它将耳式支座分为A型（短臂）和B型（长臂）两类，每类又有带垫板和不 带垫板两种，不带垫板的分别以AN和BN表示。B型耳式支座有较大的安装尺 寸，当容器外面包有保温层，或者将容器直接放置在楼板上时，宜选用B 型。
3
1－横向筋板 2－轴向板 3－底板 4－垫板
由横向筋板、若干轴向筋板和底板焊接而成。在与设备连接 处，有带加强垫板和不带加强垫板两种结构。
4
鞍式支座
5
鞍座的种类与安装 鞍座分为A型（轻型）和B型（重型），重型又分为BⅠ～BⅤ五 种型号。A型和B型的筋板和底板、垫板等尺寸不同或数量不同。
BⅠ型鞍座结构图
形式 支座号 适用的公称直径（mm） 结构特征 钢板焊制， 带垫板 钢管焊制， 带垫板
A
1～6
DN800～3000
B
1～8
DN800～4000
选用见标准规定，尺寸按表3-30查。 简单轻便、局部应力较大，当壳体刚度较小、壳体和支座材料差异或温度 差异较大时，或壳体需焊后热处理，应设置加强板。加强板的材料应和壳 体材料相同或相似。
19
20
13
耳式支座选用的方法：
（1）估算设备总重，算每个支座（按2个计算）的负荷Q值； （2）确定支座型式，从表3-27或表3-28按允许负荷Q允大于实际负 荷Q，选支座。 小型设备耳式支座，可支承在管子或型钢制的立柱上。 大型设备的支座往往搁在钢梁或混凝土制的基础上。 耳式支座的标记方法： • JB/T4725-92，耳座X X
8
（2）圈座
采用圈座的场合：
13.第十三章 容器支座解析
三、腿式支座
1.结构、形式与尺寸
将角钢或钢管直接焊在容器筒体的外圆柱面上，在筒体
与支腿之间可设加强垫板，也可不设。 A、AN型支腿，角钢作支腿，焊接组装容易。 B、BN型支腿，钢管作支腿，抗失稳能力好（Ix =Iy）。
优点：腿式支座下部空间较支承式大，便于维修。
2.标记
JB/T4712－92，鞍 座 × ×—× 支承高度H，mm
鞍座的位置应尽量靠
近封头，使鞍座所在
截面的筒体可以得到
封头的加强作用，因
l/5
此要求鞍座的安装尺
寸A≤0. 5R，且
A≤0.2L ；
12
三、鞍座的选用
选用原则 ⑴ 鞍座实际承受载荷Qmax＜鞍座的允许载荷［Q］；
Qmax= ［壳体重量+附件重量+保温层重量+物料重量（或水重）］/2
⑵ DN900以下考虑是否选用垫板，在下列情况时需加垫板： ①容器的δe ≤3mm时； ②容器壳体有热处理要求时； ③容器壳体与鞍座间的温差＞200℃时； ④若容器材料为不锈钢，配用碳钢鞍座时，鞍座的垫板必须 用不锈钢。
16
A型（短臂）耳式支座
17
B型（长臂）耳式支座
用于有保温层或直接放在楼板上
18
2.耳式支座标记
JB/T4725－92，耳 座 × ×， δ3=××
垫板厚度， 标准值可不标 支座号（1，2，3…） 型号（A、AN、B、BN） 问题：①JB/T4725－92，耳座AN3 ②JB/T4725－92，耳座B3， δ3=12的含义
6
一、鞍座的结构与类型
➢组成：由横向直立筋板、若干轴向直立筋板和底板焊接而 成。与设备连接处，有带加强垫板和不带加强垫板两种结构。 ①鞍座:焊制、弯制 ②鞍座：轻型（A型）、重型（B型） ③鞍座：带垫板、 不带垫板，DN≤900mm时有不带垫

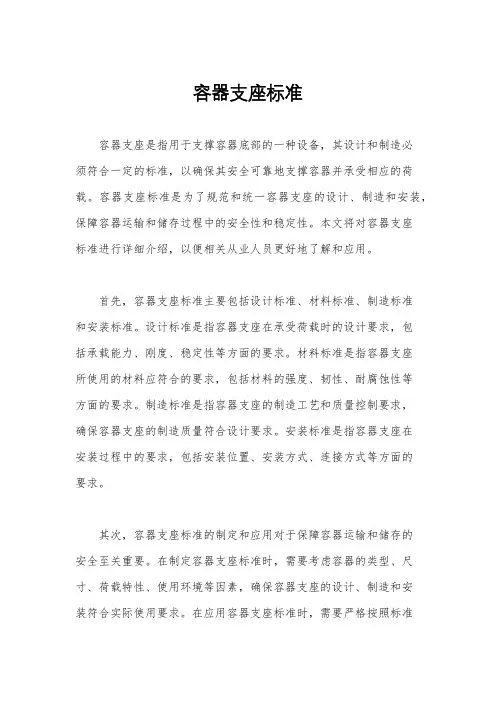

容器支座标准
容器支座标准容器支座是指用于支撑容器底部的一种设备，其设计和制造必须符合一定的标准，以确保其安全可靠地支撑容器并承受相应的荷载。
容器支座标准是为了规范和统一容器支座的设计、制造和安装，保障容器运输和储存过程中的安全性和稳定性。
本文将对容器支座标准进行详细介绍，以便相关从业人员更好地了解和应用。
首先，容器支座标准主要包括设计标准、材料标准、制造标准和安装标准。
设计标准是指容器支座在承受荷载时的设计要求，包括承载能力、刚度、稳定性等方面的要求。
材料标准是指容器支座所使用的材料应符合的要求，包括材料的强度、韧性、耐腐蚀性等方面的要求。
制造标准是指容器支座的制造工艺和质量控制要求，确保容器支座的制造质量符合设计要求。
安装标准是指容器支座在安装过程中的要求，包括安装位置、安装方式、连接方式等方面的要求。
其次，容器支座标准的制定和应用对于保障容器运输和储存的安全至关重要。
在制定容器支座标准时，需要考虑容器的类型、尺寸、荷载特性、使用环境等因素，确保容器支座的设计、制造和安装符合实际使用要求。
在应用容器支座标准时，需要严格按照标准要求进行设计、制造和安装，确保容器支座的安全可靠性。
最后，容器支座标准的不断完善和推广应用对于提升容器运输和储存的安全水平具有重要意义。
随着容器运输和储存的需求不断增加，容器支座作为支撑设备的重要性也日益凸显。
通过不断完善和推广应用容器支座标准，可以提高容器支座的设计和制造水平，提升容器运输和储存的安全性和稳定性，为相关行业的发展保驾护航。
综上所述，容器支座标准是保障容器运输和储存安全的重要保障，其制定和应用对于提升容器支座的安全可靠性具有重要意义。
希望相关从业人员能够充分了解和应用容器支座标准，确保容器运输和储存过程中的安全可靠性，为相关行业的发展做出积极贡献。
容器的支座.
裙座均由裙座体、基础环、螺栓座、人 孔、排气孔、引出管通道等部分组成。
（3）裙式支座
（3）裙式支座
（3）裙式支座
（3）裙式支座
（2）鞍式支座（JB/T 4712.1－2007）
焊制鞍座由一块底板、一块腹板、若干个 筋板和垫板焊接而成。有带加强垫板和不带 加强垫板两种结构。
（2）鞍式支座
弯制鞍座的腹板和底板是由用一块钢板弯 制而成。只有当DN≤900mm的设备才使用弯 制鞍座。也可采用焊制鞍式支座。
（2）鞍式支座
◆鞍座的种类
固定式鞍座底板上的螺栓孔是圆形的； 滑动式鞍座底板上的螺栓孔是长圆形的， 其长度方向与筒体轴线方向一致。
（2）鞍式支座
鞍座的标记方法为：
标记示例：
JB/T 4712.1－2007 鞍座 BⅠ 900－S 表示公称直径为900mm、重型带垫板、 120°包角的滑动式鞍式支座。
Байду номын сангаас
（3）裙式支座
裙式支座简称裙座，适用于总高大于 10m，高度和直径之比大于5的高大直立塔设 备中。
职业教育应用化工技术专业教学资源库《化工设备认知与制图》课程
容器的支座
吉林工业职业技术学院
支座
◆ 设备支座的作用： 支承设备 固定其位置 承受操作 时的振动载荷、地震载荷、风载荷的作 用
◆支座结构型式一般分为：
卧式容器支座 立式容器支座 球形容器支座
1、卧式容器支座
分为三种：鞍式支座、圈式支座和支腿式支座
下面仅介绍几种常见的支座。
（1）耳式支座（JB/T 4712.3－2007）
耳式支座简称耳座，又称悬挂式支座， 直接焊在容器外壁上，是中小型立式设备 （高径比小于5且总高度不超过10m）应用 最广的一种支座
容器支座及其选用综述
安装
28
29
•选用时还应注意
卧式容器支座采用JB/T4712.1标准鞍座时，在满 足JB/T4712.1所规定的条件时，可免去对鞍座的 强度校核；否则应按JB/T4731－7.4进行强度校核。 卧式容器支座采用鞍座时，无论双、三或多鞍座， 都必须只有一个为固定支座，其余为滑动支座， 以减少圆筒体因热胀、冷缩或圆筒体及物料质量 引起的对支座产生的附加载荷。
垫板
11
对于不同的型号，上述各部分特点及尺寸有变化
有些支座可不带垫板
包角有120°和150°两种
轴向筋板数量有1、2、4、6
横向筋板和底板的连接有焊制和弯制两种
12
13
14
15
16
支座型式
根据：有无垫板、包角大小、筋板的数量、直径大小以及
腹板与底板的连接
轻型 重型
4个
38
39
40
41
42
支座材料
支柱
角钢：Q235A
钢管：20
垫板：与筒体相同
底板：Q235A 盖板：Q235A
43
支座的标记 JB/T4712.2-2007 ① —— 型式 ② —— 号数 ③ —— 支承高度 H ④—— 垫板厚度（对于A、B、C型支座） 支座 ① ② － ③ － ④
鞍式支座 圈座
因自身重量可能造成严重挠曲的大直径薄壁容器
支腿（支承式支座）
小型设备因为这种支座在与容器壳壁连接处会造成严重的局部应 力，故只适合用于小型设备。支座的结构型式、系列参数等参见 标准JB/T 4712.4-2007《支承式支座》。（老标准号JB/T 4724-92）
卧式容器的支座[宝典]
一、卧式容器的支座卧式容器的支座有三种：鞍座、圈座和支腿。
㈠鞍式支座鞍座是应用最广泛的一种卧式容器支座，常见的卧式容器和大型卧式贮槽，热交换器等多采用这种支座。
鞍式支座如上图所示，为了简化设计计算，鞍式支座已有标准JB/T4712-92 《鞍式支座》，设计时可根据容器的公称直径和容器的重量选用标准中的规格。
鞍座是由横向筋板、若干轴向筋板和底板焊接而成。
在与设备连接处，有带加强垫板和不带加强垫板两种结构。
鞍式支座的鞍座包角q为120°或150°，以保证容器在支座上安放稳定。
鞍座的高度有200、300、400和500mm四种规格，但可以根据需要改变，改变后应作强度校核。
鞍式支座的宽度b可根据容器的公称直径查出。
鞍座分为A型（轻型）和B型（重型）两类，其中重型又分为BⅠ～BⅤ五种型号。
其中BⅠ型结构如BⅠ型鞍座结构图所示。
A型和B型的区别在于筋板和底板、垫板等尺寸不同或数量不同。
BI型鞍座结构图鞍座的底板尺寸应保证基础的水泥面不被压坏。
根据底板上螺栓孔形状的不同，每种型式的鞍座又分为固定式支座（代号F)和滑动式支座（代号S)两种安装形式，固定式鞍座底板上开圆形螺栓孔，滑动式支座开长圆形螺栓孔。
在一台容器上，两个总是配对使用。
在安装活动支座时，地脚螺栓采用两个螺母。
第一个螺母拧紧后倒退一圈，然后用第二个螺母锁紧，这样可以保证设备在温度变化时，鞍座能在基础面上自由滑动。
长圆孔的长度须根据设备的温差伸缩量进行校核。
一台卧式容器的鞍式支座，一般情况下不宜多于两个。
因为鞍座水平高度的微小差异都会造成各支座间的受力不均，从而引起筒壁内的附加应力。
采用双鞍座时，鞍座与筒体端部的距离A可按下述原则确定（见上图）：当筒体的L/D较大，且鞍座所在平面内又无加强圈时，应尽量利用封头对支座处筒体的加强作用，取A≤0.25D；当筒体的L/D较小，d/D较大，或鞍座所在平面内有加强圈时，取A≤0.2L。
㈡圈座在下列情况下可采用圈座：对于大直径薄壁容器和真空操作的容器，因其自身重量可能造成严重挠曲；多于两个支承的长容器。
容器支座及其选用
支承式支座（ JB/T4712.4-2007代JB/T4724-92） 新标准的变化 适用范围：本标准适用于下列条件的钢制立式圆筒形容器 公称直径DN800～4000 圆筒长度L与公称直径DN之比L/DN≤5 容器总高度H0≤10000
结构型式 支腿 筋板（钢板焊制）、钢管 垫板 底板
与支腿相比：高度低、承载量大，支承在封头上
支座的标记 JB/T4712.2-2007 支座 ① ② － ③ － ④ —— 型式 —— 号数 —— 支承高度 H —— 垫板厚度（对于A、B、C型支座）
支座的选用
支腿设计条件（新标准已合并在适用范围内）
01
设计温度：200℃
02
设计载荷：基本风压值800Pa
03
地震设防烈度：8度（Ⅱ类场地土）
基础垫板
当容器基础为钢筋混凝土时，滑动鞍座底板下面必须安装基础垫板
01
基础垫板由设计者在图样上规定其供货关系
04
基础垫板必须保持平整光滑
02
垫板尺寸参照附录C确定
03
*
当容器操作壁温与安装环境温度有较大差异时，应根据容器圆筒金属温度、两鞍座间距，按标准附录A核算螺栓孔长度L 螺栓孔应根据其不同膨胀形式，按下图要求进行安装
支座型式(老）
支座型式（新）
*
支座 Q235A 垫板材料 与筒体材料相同
JB/T4712.1-2007 鞍座 ① ② － ③ ——型号（A,BI,BII,BII,BIV,BV) ——公称直径 ——F或S
鞍座的材料
支座的标记
鞍座的选用
JB/T4712.1-2007的设计条件
校核支座处圆筒所受的支座弯矩ML，使ML≤[ML]，对衬里容器ML≤[ML]/1.5
容器支座计算(JB4712-2007)
20000 kg 9.81 10000 4 0.12 50300 mm 1 2380 mm 10 350 2 8 2400 1470 mm kN mm mm mm mm
支座载荷计算
不均匀系数k （3个为1，3个以上为0.83） 水平地震力 水平风载荷 水平力P 实际承受的载荷 结论 0.83 23544 N 6859 N 25259 N
Pe m0 g
Pw 1.2 fi q0 Do H0 106
m g Ge 4( Ph Ge Se ) Q 0 103 nD kn
156.9 kN 支座安全
卧式容器的支座
一、卧式容器的支座卧式容器的支座有三种：鞍座、圈座和支腿。
㈠鞍式支座鞍座是应用最广泛的一种卧式容器支座，常见的卧式容器和大型卧式贮槽，热交换器等多采用这种支座。
鞍式支座如上图所示，为了简化设计计算，鞍式支座已有标准JB/T4712-92 《鞍式支座》，设计时可根据容器的公称直径和容器的重量选用标准中的规格。
鞍座是由横向筋板、若干轴向筋板和底板焊接而成。
在与设备连接处，有带加强垫板和不带加强垫板两种结构。
鞍式支座的鞍座包角q为120°或150°，以保证容器在支座上安放稳定。
鞍座的高度有200、300、400和500mm四种规格，但可以根据需要改变，改变后应作强度校核。
鞍式支座的宽度b可根据容器的公称直径查出。
鞍座分为A型（轻型）和B型（重型）两类，其中重型又分为BⅠ～BⅤ五种型号。
其中BⅠ型结构如BⅠ型鞍座结构图所示。
A型和B型的区别在于筋板和底板、垫板等尺寸不同或数量不同。
BI型鞍座结构图鞍座的底板尺寸应保证基础的水泥面不被压坏。
根据底板上螺栓孔形状的不同，每种型式的鞍座又分为固定式支座（代号F)和滑动式支座（代号S)两种安装形式，固定式鞍座底板上开圆形螺栓孔，滑动式支座开长圆形螺栓孔。
在一台容器上，两个总是配对使用。
在安装活动支座时，地脚螺栓采用两个螺母。
第一个螺母拧紧后倒退一圈，然后用第二个螺母锁紧，这样可以保证设备在温度变化时，鞍座能在基础面上自由滑动。
长圆孔的长度须根据设备的温差伸缩量进行校核。
一台卧式容器的鞍式支座，一般情况下不宜多于两个。
因为鞍座水平高度的微小差异都会造成各支座间的受力不均，从而引起筒壁内的附加应力。
采用双鞍座时，鞍座与筒体端部的距离A可按下述原则确定（见上图）：当筒体的L/D较大，且鞍座所在平面内又无加强圈时，应尽量利用封头对支座处筒体的加强作用，取A≤0.25D；当筒体的L/D较小，d/D较大，或鞍座所在平面内有加强圈时，取A≤0.2L。
㈡圈座在下列情况下可采用圈座：对于大直径薄壁容器和真空操作的容器，因其自身重量可能造成严重挠曲；多于两个支承的长容器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
课题名称 课时 2学时
§1—7
容器支座 课型 新授课
授课班级
授课时间 教学目的 一班：3.21
13级高化工艺一班、13级高化工艺二班
二班：3.14
1、了解压力容器支座形式分为立式容器、卧式容器和球罐； 2、掌握常见各式支座的结构、优缺点和适用场合 3、适当锻炼学生的读图能力，适应课程需要 1、常见各式支座的结构、优缺点和适用场合； 2、主要掌握立式容器的几种支座形式：耳式、支撑式、腿式和裙式 1、压力容器不同类型支座的受力状况和补强垫板； 2、各式支座的优缺点比较，内容多掌握记忆难。 1、支座的作用是用来支承容器及设备重量，并使其固定在某一位置的压力容器附件。在 某些场合还受到风载荷、地震载荷等动载荷的作用。了解各式支座的名称、结构、 力学特点和适用场合是我们本节课的只要内容。 2、本节课通过大量的实物图片和结构图相同学们展示了常见的支座结构。同时，结合前 面几节课的内容综合，压力容器的硬件结构在这几节都已基本结束。后面是压力试 验和维护检修等管理方面的知识。望同学们积极复习回顾。 讲授法、启示法 多媒体、模型（塔）
标准： JB/T4725 《耳式支座》， 它将耳式支座分为A 型（短臂）和B型 （长臂）两类，每 类又有带垫板和不 带垫板两种，不带 垫板的分别以AN和 BN表示。B型耳式 支座有较大的安装 尺寸，当容器外面 包有保温层，或者 将容器直接放置在 楼板上时，宜选用B 型。
1-垫板； 2-筋板； 3-支脚板 图11- 10 耳式支座
球形容器支座
支座是用来支承容器及设备重量，并使其固定在某一位
置的压力容器附件。在某些场合还受到风载荷、地震载荷
等动载荷的作用。 耳式支座 立式支座 支座 卧式支座 支撑式支座
腿式支座
裙式支座 鞍式支座 圈式支座 支腿支座
立式容器支座
一、耳式支座 （悬挂式支座）
一、耳式支座（悬挂式支座） 1.结构、形式与尺寸
2.总结各类支座的优缺点和应用场合
• 作业：P280 8-16
带垫板的耳式支座
二、支承式支座
二、支承式支座
(1).结构、形式与尺寸
支承式支座可以用数块钢板 焊成（A型），也可用钢管制 作（B型），均带垫板。
B型
A型
（2）结构特点
结构：在容器封头底部 焊上数根支柱，直接支 承在基础地面上。
应用：高度不大、安装位置 距基础面较近且具有凸形封 头的立式容器。
与支承式支座的区别：腿式支座是 支承在容器的圆柱体部分，而支承 式支座是支承在容器的底封头上。
标准： JB/T4713《腿式支座》。 A型：角钢支柱，易与容器圆筒相 吻合、焊接安装较为容易； B型：钢管支柱，所有方向上具有 相同截面系数、较高抗受压失稳能 力，又有带垫板与不带垫板。
应用：多用于高度较小的中 小型立式容器中。
B、BN型支腿，钢管作支腿，抗失稳能力好（Ix =Iy）。
优点：腿式支座下部空间较支承式大，便于维修。
2.标记
JB/T4712－92，鞍 座 × ×—× 支承高度H，mm 支座号（1～7） 型号（A、AN、B、BN）
腿式支座（支腿） 特点：结构简单、轻巧、 安装方便，在容器下面有 较大的操作维修空间。但 当容器上的管线直接与产 生脉动载荷的机器设备刚 性连接时，不宜选用腿式 支座。
立式容器支座
（4）裙式支座
应用：高大的立式容器， 特别是塔器。
形式：圆筒形裙座和圆锥 形裙座。第7章详细介绍。
1—塔体; 2—保温支承圈; 3—无保温时排气孔; 4—裙座筒体; 5—人孔 ; 6—螺栓座; 7—基础环; 8—有保温时排气孔; 9—引出管通道; 10—排液孔
裙座的结构
裙座结构
裙座结构
卧式容器支座
卧式容器的支座有三种：
鞍座：应用最广泛。
圈座：用于大直径薄壁容
器。
支腿：用于小型容器。
11.3.2 卧式容器支座 形式：鞍座、圈座及支腿三种
应用： 常见的大型卧式储罐、 换热器等多采用鞍座。 是应用最为广泛的 一种卧式容器支座。
其它： 圈座：用于大直径薄壁容器和 真空容器，增加局部刚 度。 支腿：重量较轻的小型容器。
4.3.6 支座和检查孔
δ
D
容器设计
B型
A型
图11-11支承式支座
带垫板的支承式支座
第三章 压力容器的整体设计问题
（3）腿式支座（支腿）
三、腿式支座
1.结构、形式与尺寸
将角钢或钢管直接焊在容器筒体的外圆柱面上，在筒体 与支腿之间可设加强垫板，也可不设。 A、AN型支腿，角钢作支腿，焊接组装容易。
耳座由底板、筋板和垫板组成。 耳座 A型（短臂）
B型（长臂）
不带垫板 带垫板，当设备较大或器壁较薄应加垫板。
耳座
共有A、B、AN、BA四种型式。
立式容器支座
耳式支座 （悬挂式支座） 结构：由筋板和支脚板组成，广 泛用于反应釜及立式换热器等直 立设备上。
特点：简单、轻便，但对器壁会 产生较大的局部应力。因此，当 容器较大或器壁较薄时，应在支 座与器壁间加一垫板，垫板的材 料最好与筒体材料相同。 例如：不锈钢容器用碳素钢作支 座时，为防止器壁与支座在焊接 过程中合金元素的流失，应在支 座与器壁间加一不锈钢垫板。
抢答题
• 请说出下列图片中的容器使用的是哪一种 支座。 • 规则：先举手者获得优先资格，其他同学 认为回答的同学答的不对可立即反驳，反 驳正确的也可得分。答错者扣分！
一分钟纸上陈述
• 在一张白纸上快速写出 本节课所的三种容器支座的分类
布置作业及教后记
• 课堂小结： 1.支座
立式支座 支 座 卧式支 座 耳式支座 支撑式支 座 腿式支座 裙式支座 鞍式支座 圈式支座 支腿支座
选用：1）根据容器公称直 径DN和总质量选取相应的 支座号和支座数量，2）计 算支座承受的实际载荷， 使其不大于支座允许载荷。 除容器总质量外，实际载 荷还应综合考虑风载荷、 地震载荷和偏心载荷。
图11-12 腿式支座
立式容器支座
选用：1）根据容器 公称直径DN和总质 量选取相应的支座号 和支座数量，2）计 算支座承受的实际载 荷，使其不大于支座 允许载荷Байду номын сангаас 除容器总质量外，实 际载荷还应综合考虑 风载荷、地震载荷和 偏心载荷。
卧式容器支座
封头
筒体
支座 （鞍座）
鞍式支座
容器设计
鞍式支座
支座
鞍式支座
卧式容器支座
圈座
圈座
小组活动任务
• 1、罗列化工容器支座有哪些形式？ • 2、卧式容器支座的三种形式的应用情况 • 3、耳式支座、立式支座、裙式支座和支腿 式支座的应用场合。 • 4、耳式支座、支承式支座、裙式支座和支 腿式支座的安装位置有何不同。
标准： JB/T4724《支承式座》。 特点：简单方便，但它 对容器封头会产生较大 的局部应力，因此当容 器较大或壳体较薄时， 必须在支座和封头间加 垫板，以改善壳体局部 受力情况。 它将支承式支座分为A型和B型， A型支座由钢板焊制而成；B型 支座采用钢管作支柱。支座与 封头连接处是否加垫板，应根 据容器材料和容器与支座焊接 部位的强度及稳定性决定。
教学重点
教学难点
教学内容 分析及教学 设计构 想
教学方法 教具
课上二十分钟快速主讲，结束后小组活 动。。。。。
概述
支座的作用：支座是用来支承容器及设备重量，并使 其固定在某一位置的压力容器附件。在某些场合还受 到风载荷、地震载荷等动载荷的作用。 结构型式由容器自身的型式决定，分为：
卧式容器支座
立式容器支座 球形容器支座
