光传输设备在电力系统通信中的应用
光纤技术在电力通信中的应用研究
光纤技术在电力通信中的应用研究【摘要】在我国光纤技术应用通信领域已经有20年的历史，光纤通讯技术飞速发展。
光纤技术的优点在于损耗低、重量轻、抗干扰能力强和容量大等特点，在电力通信中一直被广泛应本文对光纤技术的研发、应用和影响进行了深入的研究，为光纤技术的应用提供一些理论依据。
【关键词】电力通信光纤技术应用1 光纤技术在电力通信中应用的必要性（1）电力通信系统的网络结构相对复杂。
在庞大的电力通信系统要用到各种不同的电气设备，由于设备不同，其接口与转换方式不同，比如用户线延伸、中继线传输以及微波设备等。
同时电力通信手段的多样化，使电力通信系统网络结构比较复杂。
（2）电力通信系统中的信息传输量小，但具有实时性。
虽然在电力通信传输系统中，继电保护信号、话音信号、监测信息、图像信息和数字信息的流量并不是很大，但是实时性非常强。
（3）电力通信系统的通信范围广。
电力通信服务的主要对象是供电局和发电厂，除此之外还有电管所和变电站。
因此，电力通信覆盖的网点比较多，需要光纤技术进入电力通信中。
（4）电力通信系统具有非常高的可靠性和灵活性。
电力系统是保证人们正常生产生活的基础，正常的电力供应必须要有稳定的电力系统。
在电力供应中不允许出现间断的现象发生，因此必须具备高度的可靠性和灵活性。
（5）电力通信系统中通信技术具备非常强的抗冲击能力。
如果电力系统出现突发故障，就会产生强大的冲击波，瞬间通信业务量增加数倍。
因此，要求电力通信系统中的通信技术具备非常强的抗冲击能力。
2 电力通信系统中常用的光纤（1）光纤复合地线。
光纤复合地线是是指在电力传输的地线中含有一定的光纤单元，这种光纤单元，有光纤的优点，具有很强的可靠性，而且不需要特别的维护。
但是光纤复合地线的投资成本非常高，这样的光纤适合于旧电路的更新和新线路的建设。
光纤复合地线可以避免输电线路被雷击，而且能够快速的传输信息。
（2）光纤复合地线。
所谓光纤复合地线就是将光纤单元复合在输电线路相线中的一种电力光缆。
光分插复用设备(ADM)在电力行业通信中的应用
光分插复用设备（ADM）在电力行业通信中的应用随着电力行业的快速发展，通信技术在电力系统的运行、监控和管理中起到了关键的作用。
为了满足电力行业对高性能、稳定可靠通信系统的需求，光分插复用设备（ADM）在电力行业通信中的应用愈发重要。
光分插复用设备（ADM）是一种能够对光信号进行灵活分配和合并的设备，通过将光信号分配到不同的路径，并将多个光信号合并成一个光信号，实现了高容量、低损耗的光纤传输。
在电力行业中，ADM广泛应用于光缆线路的选择性接入、增容、切换以及无缝升级等方面，从而提高了通信系统的可靠性和灵活性。
首先，光分插复用设备（ADM）在电力行业通信中的应用使得电力通信系统能够轻松应对电力系统的规模扩大和储备网络的需求。
ADM能够对光信号进行分配和合并，从而使得多个线路可以通过一个ADM设备接入到一个公共光纤网络中，充分利用传输带宽，提高线路的可利用率。
同时，ADM设备还能够实现线路的快速切换和自动备份，避免电力通信系统的单点故障，提高系统的可靠性。
其次，光分插复用设备（ADM）在电力通信中的应用提高了通信系统的运行效率和实时性。
ADM设备具有多路复用功能，能够将多个光信号集中传输到一个光纤中，大大提高了传输的效率。
此外，ADM设备能够对不同光信号进行切换，实现灵活的信号路由，从而满足对实时性要求较高的电力通信系统，如故障监测、实时数据传输等。
ADM设备还能够实现光信号的调控和增容，提高通信系统的容量和传输质量。
再次，光分插复用设备（ADM）在电力行业通信中的应用提供了网络监控和管理的便利。
ADM设备可以通过网络管理系统实现对电力通信系统的远程监控和管理，包括对接入线路、传输链路、设备状态等的实时监测和维护。
ADM设备还支持光功率的自动监测和告警功能，能够及时发现和排除光纤故障，并提供详细的告警信息，方便维护人员进行故障定位和处理。
此外，光分插复用设备（ADM）在电力通信中的应用还可以降低通信系统的成本和复杂性。
电力通信网络中的可见光通信技术研究
电力通信网络中的可见光通信技术研究近年来，随着电力通信网络的迅速发展，传统的有线通信已经不能满足日益增长的通信需求。
在这种情况下，可见光通信技术成为了一种备受关注的解决方案。
本文将对电力通信网络中可见光通信技术的研究进行探讨，并分析其在实际应用中的优势和挑战。
可见光通信技术是一种利用可见光频段进行通信的技术。
与传统的无线通信技术相比，可见光通信技术具有多个优势。
首先，可见光通信技术的频谱资源非常丰富，可使用的频段广泛，不会受到频谱压力的限制。
其次，可见光通信技术具有较高的安全性，由于可见光无法穿透固体物体，因此窃听和干扰的风险较低。
此外，可见光通信技术在室内环境中具有较好的适应性，可以利用室内灯具和光源进行通信，无需额外安装设备。
在电力通信网络中，可见光通信技术可以应用于多个方面。
首先，可见光通信技术可以用于电力设备之间的数据传输。
例如，在电力变电站设备之间传输实时监测数据和控制命令，以实现设备之间的互联互通。
其次，可见光通信技术还可以应用于电力消费者之间的通信。
例如，在智能电网中，可见光通信技术可以用于电力用户之间的通信，实现智能家居设备之间的互联互通。
此外，可见光通信技术还可以用于电力通信网的后端管理和监控，实现对电力设备和网络状态的实时监测和管理。
然而，尽管可见光通信技术具有许多优势，但在实际应用中仍存在一些挑战。
首先，由于可见光通信技术受到光照条件的限制，其通信距离较短。
目前，可见光通信技术的通信距离一般在几十米到几百米之间。
其次，可见光通信技术还存在受阻挡影响的问题。
由于可见光具有直线传播的特点，遮挡物会对通信质量产生严重影响。
此外，可见光通信技术还需要解决多用户接入和干扰抑制等技术难题。
为了解决可见光通信技术的挑战，研究者们在不断努力。
目前，可见光通信技术的研究重点主要集中在几个方面。
首先，研究者们正在探索新的调制和解调技术，以提升可见光通信系统的数据传输速率和可靠性。
例如，采用多载波调制和正交频分复用等技术，实现多路复用和抗干扰能力的提升。

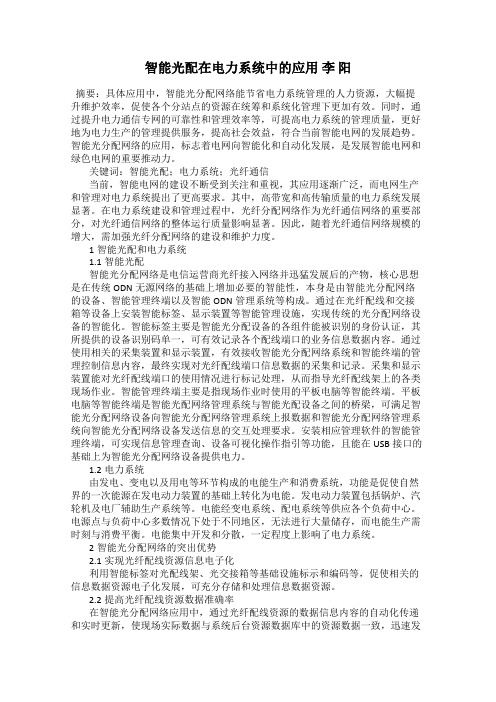

智能光配在电力系统中的应用 李 阳
智能光配在电力系统中的应用李阳摘要：具体应用中，智能光分配网络能节省电力系统管理的人力资源，大幅提升维护效率，促使各个分站点的资源在统筹和系统化管理下更加有效。
同时，通过提升电力通信专网的可靠性和管理效率等，可提高电力系统的管理质量，更好地为电力生产的管理提供服务，提高社会效益，符合当前智能电网的发展趋势。
智能光分配网络的应用，标志着电网向智能化和自动化发展，是发展智能电网和绿色电网的重要推动力。
关键词：智能光配；电力系统；光纤通信当前，智能电网的建设不断受到关注和重视，其应用逐渐广泛，而电网生产和管理对电力系统提出了更高要求。
其中，高带宽和高传输质量的电力系统发展显著。
在电力系统建设和管理过程中，光纤分配网络作为光纤通信网络的重要部分，对光纤通信网络的整体运行质量影响显著。
因此，随着光纤通信网络规模的增大，需加强光纤分配网络的建设和维护力度。
1智能光配和电力系统1.1智能光配智能光分配网络是电信运营商光纤接入网络并迅猛发展后的产物，核心思想是在传统ODN无源网络的基础上增加必要的智能性，本身是由智能光分配网络的设备、智能管理终端以及智能ODN管理系统等构成。
通过在光纤配线和交接箱等设备上安装智能标签、显示装置等智能管理设施，实现传统的光分配网络设备的智能化。
智能标签主要是智能光分配设备的各组件能被识别的身份认证，其所提供的设备识别码单一，可有效记录各个配线端口的业务信息数据内容。
通过使用相关的采集装置和显示装置，有效接收智能光分配网络系统和智能终端的管理控制信息内容，最终实现对光纤配线端口信息数据的采集和记录。
采集和显示装置能对光纤配线端口的使用情况进行标记处理，从而指导光纤配线架上的各类现场作业。
智能管理终端主要是指现场作业时使用的平板电脑等智能终端。
平板电脑等智能终端是智能光配网络管理系统与智能光配设备之间的桥梁，可满足智能光分配网络设备向智能光分配网络管理系统上报数据和智能光分配网络管理系统向智能光分配网络设备发送信息的交互处理要求。
电力通信系统中SDH的应用
进些年来 ， 光通信技术发展 日趋成熟使得信息 的传输有 了新 的 类 ， 即 Ｄ Ｘ Ｃ ４ ／ ４将 具有 在 Ｓ Ｔ Ｍ一 １（ １ ４ ０ Ｍｂ ｉ ｔ ／ ｓ） 级 别 的接 口和 Ｓ Ｔ Ｍ一 １ １ ４ ０ Ｍｂ ｉ ｔ ／ ｓ ）级别上 的交换 ，而 Ｄ Ｘ Ｃ ｉ ／ Ｏ将有 ２ Ｍ ｂ ｉ ｔ ／ ｓ 级别 的接 口和 飞跃 ， 电力通 信系统也从 中受益 。 在数字通 信系统 中， 传送 的信号都 ｆ 是数 字化 的脉 冲序列 。这些 数字信号流在数 字交换设备之 间传输 ６ ４ ｋ ｂ ｉ ｔ ／ ｓ 信道级别上的交叉连接 。 时， 其速率必须完全保持一致 ， 才能保证信息传送的准确无误 ， 这就 ２ Ｓ ＤＨ是完全不同于 Ｐ ＤＨ 的新一代传输 网体制 。 它主要具有 叫做 “ 同步” 。在数字传输系统 中 ， 有两种数字传输系列 ， 一种叫“ 准 以下 特 点 ： 同步数 字 系列” （ Ｐ ｌ ｅ ｓ ｉ ｏ ｃ ｈ ｒ ｏ ｎ ｏ ｕ ｓ Ｄ ｉ ｏ ｔ ａ ｌ Ｈ ｉ ｅ ｒ ａ ｒ ｃ ｈ ｙ ） ， 简称 Ｐ Ｄ Ｈ； 另一 ２ ． １采用 同步复用方式和灵活的复用映射结构 ，是低阶信号和
科 技论 坛
・ １ ０ ７ ・

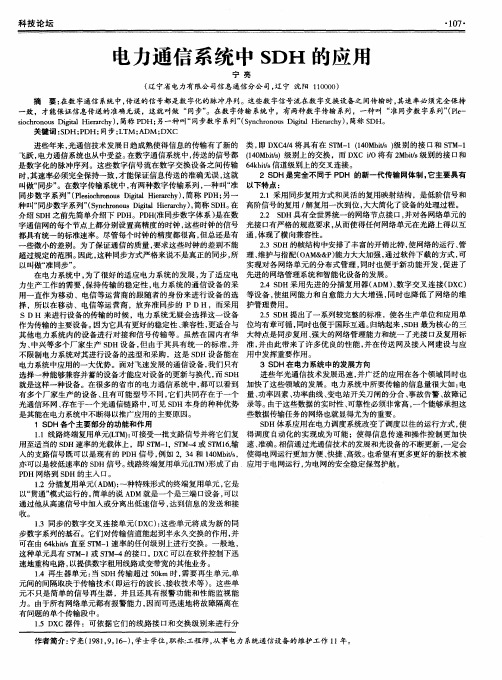

电力通信 系统 中 Ｓ ＤＨ 的应用
宁 亮 （ 辽 宁省 电力 有 限公 司信 息通 信 分 公 司 ， 辽 宁 沈阳 １统 中， 传送的信号都是数 字化的脉冲序列。这些数 字信号流在数字 交换设备之 间传输 时， 其速 率必须 完全保持
解复用一次到位 ， 大大简化了设备 的处理过程 。 种 叫“ 同步数字系列” （ Ｓ ｙ ｎ ｃ ｈ ｒ ｏ ｎ ｏ ｕ ｓ Ｄ ｉ ｏ ｔ ａ ｌ Ｈ ｉ ｅ ｒ ｒ ａ ｃ ｈ ｙ ） ， 简称 Ｓ Ｄ Ｈ。 在 高阶信号的复用 ／ 介绍 Ｓ Ｄ Ｈ之前先简单介绍下 Ｐ Ｄ Ｈ。Ｐ Ｄ Ｈ （ 准 同步数字体 系 ） 是在数 ２ ． ２ Ｓ Ｄ Ｈ具有全世界统一的网络节点接 口， 并对各 网络单元 的 从而使得任何网络单元在光路上得以互 字通信 网的每个节点上都分别设置高精度的时钟 ， 这些 时钟 的信号 光接 口有严格 的规 范要求 ， 体现了横 向兼容性 。 都具有统一 的标准速率 。尽管每个时钟的精度都很高 ， 但 总还是有 通 ， 些微小 的差别 。为 了保证通信的质量 ， 要求这些 时钟 的差别不 能 ２ ． ３ Ｓ Ｄ Ｈ的帧结构 中安排 了丰富的开销比特 ， 使网络 的运行 、 管 维护与指配 （ Ｏ Ａ Ｍ＆＆ Ｐ ） 能力大大加强 ， 通过软件下载 的方式 ， 可 超过规定 的范 围。 因此 ， 这种 同步方式严格来说不是 真正 的同步 ， 所 理 、 以叫做“ 准 同步 ” 。 实 现对 各网络单元 的分 布式 管理 ， 同时也便于新功能开发 ， 促 进 了 在电力系统 中 ， 为 了很好 的适应 电力系统 的发展 ， 为了适应 电 先进 的网络管理系统和智能化设备的发展。 力生产工作 的需要 ， 保持 传输 的稳定性 ， 电力系统 的通 信设备 的采 ２ ． ４ Ｓ Ｄ Ｈ采用先 进的分插复用器 （ Ａ Ｄ Ｍ） 、 数字交叉 连接（ Ｄ Ｘ Ｃ） 用一直作 为移 动 、电信等运营商 的跟 随者的身份来进 行设备 的选 等设 备 ， 使组 网能力和 自愈能力大 大增 强 ， 同时也 降低 了网络的维 择 ，所 以在移动 、电信等运 营商 ，放弃准 同步 的 Ｐ Ｄ Ｈ，而采 用 护管理费用 。 Ｓ Ｄ Ｈ 来进行设备 的传输 的时候 ，电力 系统无疑会选择这一设 备 ２ ． ５ Ｓ Ｄ Ｈ提出了一系列较完整 的标准 ，使各生产单位和应用单 作为传输的主要设备 。 因为它具有更好的稳定性 、 兼容性 ， 更适合与 位均有章可循 ， 同时也便于 国际互通 。 归纳起来 ， Ｓ Ｄ Ｈ最为核 心的三 其他 电力 系统 内的设备进行对接 和信 号传 输等 。虽然 在 国内有 华 大特点是 同步复用 、 强大 的网络管理能力和统一 了光接 口及复用标 为、 中兴等多个厂 家生产 Ｓ Ｄ Ｈ设 备 ， 但 由于其具 有统一 的标 准 ， 并 准 ， 并 由此 带来 了许多优 良的性 能 ， 并在传送 网及接入 网建 设与应 不限制 电力系统对其进行设备的选型和采购 ，这是 Ｓ Ｄ Ｈ设 备能在 用 中发挥重要作用。 电力系统中应用 的一大优势 。面对飞速发展 的通信设备 ， 我们只有 ３ Ｓ Ｄ Ｈ在 电力系统 中的发展方向 进些年光通 信技 术发展迅速 ， 并广泛 的应用 在各个领域 同时也 选择一种能够兼 容并 蓄的设备才能应对设备 的更新与换代 ， 而Ｓ Ｄ Ｈ 就是这样一种设备 。在很多 的省市 的电力通信系统 中， 都可以看到 加快 了这些领域的发展 。电力系统中所要 传输 的信 息量很 大如 ： 电 有多个 厂家生产的设备 、 且有可能型号 不同 ， 它们 共同存在 于一个 量 、 功率因素 、 功率 曲线 、 变 电站开关刀 闸的分合 、 事故告 警 、 故 障记 光通信环 网、 存在于一个光通信链路中 ， 可见 Ｓ Ｄ Ｈ本身的种 种优 势 录等 。 由于这些数据 的实时性 、 可靠性必须非常高 ， 一个 能够 承担这 是其能在 电力系统中不 断得 以推广应用的主要原 因。 些数据传输任务 的网络也就显得尤为 的重要。 １ Ｓ ＤＨ各个主要部分的功能和作用 Ｓ Ｄ Ｈ体 系应用 在电力调 度系统改变了调度 以往 的运行方 式 ， 使 １ ． １线 路终端复用单元（ Ｌ Ｔ Ｍ ） ： 可接受一批支路信号并将它们复 得调度 自动化 的实 现成为可能 ；使得信 息传 递和操作 控制更加快 用至适当的 Ｓ Ｄ Ｈ速率的光 载体上 ，即 Ｓ Ｔ Ｍ 一 １ ，Ｓ Ｔ Ｍ一 ４或 Ｓ Ｔ Ｍ１ ６ ， 输 速 、 准确。 相信通过光通信技术 的发展和光设备 的不断更新 ， 一定会 入 的支路信号 既可 以是现有 的 Ｐ Ｄ Ｈ信号 ， 例如 ２ ，３ ４和 １ ４ ０ Ｍ ｂ ｉ ｔ ／ ｓ ， 使得 电网运行更加方便 、 快捷 、 高效 。 也希望有更多更好的新 技术被 亦可 以是较低速率的 Ｓ Ｄ Ｈ信号。 线路终端复用单元ｆ Ｌ Ｔ Ｍ… 成 了由 应用 于电网运行 ， 为电网的安全稳定保驾护航 。 Ｐ Ｄ Ｈ网络 到 Ｓ Ｄ Ｈ的主入 口。 １ ． ２分插复用单元 （ Ａ Ｄ Ｍ ） ： 一种特殊形式 的终端 复用单元 ， 它是 以“ 贯通 ” 模式运行 的。 简单 的说 Ａ Ｄ Ｍ就是一个是三端 口设备 ， 可 以 通过他从高速信号中加入或分离 出低速信号 ， 达到信息 的发送和接
浅谈电力系统光纤通信
浅谈电力系统光纤通信作者：杨春华武学君来源：《数字技术与应用》2012年第12期摘要：光纤通信技术以其高效可靠的特点广泛应用在电力行业中，成为电力通信不可替代的技术支持。
光纤通信系统在电网继电保护、监控及调度自动化方面扮演着越来越重要的角色。
关键词：电力系统光纤通信中图分类号：TN929 文献标识码：A 文章编号：1007-9416（2012）12-0028-011、光纤通信技术在电力通信中应用的必要性（1）由于光纤通信具有传输频道宽、传输质量高、通信容量大等巨大优势，所以它不仅应用在通信的主干线路中，也在电力通信控制系统中进行工业监测、控制，现在在军事上也被广泛应用，基于各领域对信息量的需求不断增长，光纤通信技术的应用发展趋势也备受关注。
一条完整的光纤链路除受光纤本身质量影响外，还取决于光纤链路现场的施工工艺和环境。
本文探讨了光纤通信技术的主要特征及发展趋势，和它以光纤链路为基础的现场测试。
（2）随着3G时代的来临，人们的生产生活愈发离不开电力系统，电力系统工作的重中之重是要保证电力供应的稳定，而电力系统的安全、稳定是靠电力通信来保证的。
光纤通信技术的出现可谓是顺应时代的发展，它具备较高的灵活性和可靠性，使电力通信系统不会出现间断、突变等现象，从而保证了电力通信系统的正常运行。
（3）电力系统的行业特点决定了电力通信在任何情况下都不允许间断，一旦电力系统出现故障，将会产生非常大的波及范围，这就要求传输线路具备抗各种外力破坏的能力，所以电力通信技术必须具备强大的抗冲击能力。
因光纤传输信号在光芯内部传输，性能稳定，不受外部环境变化的影响，这一特性保证了电力通信传输的稳定性与可靠性。
（4）电力通信系统具有很强的实时性，但是信息传输量比较小。
在电力通信系统中，传输的信息不但要有数字信息、图像、电力负荷监测信息，而且有语音信号和继电保护信号，这些信息的通信量并不是很大，但是一定要具有很强的实时性。
（5）电力通信系统的通信区域非常之广泛。
SDH光纤通信技术及在电力系统中的应用
在过 去的 电信 网 中，如 果要对 电路进 行调度 则是靠值 机人员 在人 工配线架 上进行操 作来完成 的 。 随着 网络 的飞速 发展 ， 传输容量 越来越 大， 传输系统种类也有所增加 ， 这时再通过传统的人工配线架互连来调 度电话 ， 将因它的低效率 、 低可靠性和高费用显得越来越不适应快速连 它的特点是 ： 一是同步传送 ； 二是以模块化形式传输。根据 Ｉ Ｔ ｕ ＿ Ｔ的建 接和再连接的要求。于是， 人们就研制出了一种相当于“ 自 动配线架” 的 议， 它们 的码 速率 分别 为 Ｓ Ｔ Ｍ 一 １ －１ ５ ５ ５ ２ ０ Ｍｂ ｉ ｔ ／ ｓ ； ｓ Ｔ Ｍ＿ ４ —６ ２ ２ ． ０ ８ ０ Ｍ ｂ ｉ ｔ ／ 数字交叉连接器 Ｄ Ｘ Ｃ 。其中适用于 Ｓ Ｄ Ｈ的数字交叉连接器则称为
传送它 的实体 帧参考 点 的帧偏差指 示为指 针 Ｐ Ｔ Ｒ 。将 多个 低 阶通道层 信号适配到高阶通道 ，或将多个高阶通道信号适配进复用段的称为复
用。
Ｓ Ｄ Ｈ 的复用过 程 ： （ １ ） 首先 ， 各种 数字 等级 的数 字流进 入 进入 相应 不 同接 口容器 Ｃ 。 （ ２ ） 由标 准容器 出来 的数字流 ， 加上 通道开销后 就构成 虚容器 Ｖ Ｃ 。它是 Ｓ Ｄ Ｈ中最重要的一种信 息 结构 。其在网络中传输时， 总是 保持 完整 不变 ， 可 以作 为一 个独 立 的实体 ， 在通道 中任 意点取 出或 插人 ， 进行 同步复用 和交叉连接 处理 。 （ ３ ） 由虚容器 出来的数字流 进入管 理单元 Ａ Ｕ或支路单 元 Ｔ ｕ 。 管理 单元 ＡＵ由虚 容器 Ｖ Ｃ加上 管理 单元 指针 Ａ Ｕ － Ｐ Ｔ Ｒ组成 。管 理单元指 针用来指 明高 阶虚 容器在 Ｓ Ｔ Ｍ— Ｎ帧内的位置 。因高 阶虚容器 在Ｓ Ｔ Ｍ － Ｎ帧 内的位置是 浮动的 ， 但管 理单元指针 的位置是 固定的 。 支路 单元 Ｔ ｕ是 由低 阶虚 容器 Ｖ Ｃ和支路单 元指针 Ｔ Ｕ － Ｐ Ｔ Ｒ组成 。 支路 单元指针用来 指明低 阶虚容器 在 Ｓ Ｔ Ｍ － Ｎ帧 中的位置 。 ４ Ｓ Ｄ Ｈ复用设备和同步数字交叉连接器 Ｓ Ｄ Ｈ网络的复用设备包括终端复用器 Ｔ Ｍ和分插复用器 Ａ Ｄ Ｍ。 在 传统 的准 同步数字 体系 Ｐ Ｄ Ｈ网的终端 ， 如果 将 ２ Ｍ 电信号 复用 进 １ ４ ０ Ｍ 的电信号再变成光信号， 须经 Ｚ 逐级复用， 才能成为高次群 电信号。在 Ｓ Ｄ Ｈ网络中，终端复用器 Ｔ Ｍ则是用综合的终端代替了多个分立的复 用器 ， 一次完 成复用功 能 ， 并进行 电光转换 ， 然后 送入光纤 。分 又复用器 Ａ Ｄ Ｍ 是在 Ｓ Ｄ Ｈ 网络 中使用 的另一种复用设 备 。它 具有能在 Ｓ Ｄ Ｈ 网中 灵活 的插 入和分 接 电路 的功 能 ， 亦 即通 常所说 的上 、 下 电路 的功 能 ， 因 此， 可以用在网络中点对点的传输上 ， 也可用于环形网和链状网的传输
EPON在电力系统中的应用
EPON在电力系统中的应用一、EPON技术简介1.1 EPON参考模型EPON是一种采用点到多点结构的单纤双向光接入网络。
EPON网络可以灵活组成树型、星型、总线型等拓扑结构。
EPON系统由网络侧的光线路终端（OLT）、用户侧的光网络单元（ONU）和光分配网络（ODN）组成，如图1所示。
下行方向（OLT到ONU）采用广播的方式，OLT发送的信号通过ODN到达各个ONU。
在上行方向（ONU到OLT）采用TDMA多址接入方式，ONU发送的信号只会到达OLT，而不会到达其他ONU。
OLT设备支持以太网/IP业务，并经ODN与ONU通信。
ONU设备位于用户侧，为用户提供数据、视频和电话等业务接口。
ODN为OLT与ONU之间提供光传输通道，其主要功能是完成光信号功率的分配。
光分配网络的组成分为光纤光缆、无源光分路器（POS）、光连接器、光衰减器、ODF、光缆交接箱、分支接头盒、分纤盒、用户智能终端盒等。
二、关键技术2.1突发光电技术测距OLT通过Ranging测距过程获取ONU的往返延迟RTD（Round Trip Delay），从而指定合适的均衡延时参数EqD（Equalization Delay），保证每个ONU发送数据时不会在分光器上产生冲突。
OLT获取序列号和Ranging的过程都需要开窗，即Quiet Zone，暂停其他ONU的上行发送通道。
2.2 EPON网络保护方式保护方式1OLT和ONT上均有两个EPON接口，OLT的EPON接口工作在1：1模式下。
此种保护方式是一种全网保护光纤倒换方式，OLT与ONU之间有不同的两条通路，可以保证各种故障都得到恢复。
当ONU的主用PON口或用户线路故障时，ONU会自动将业务倒换到备用PON口上，业务通过备用线路和OLT的备份端口上行。
业务基本不会中断。
保护方式2OLT上有两个GPON接口。
OLT的GPON接口要工作在1+1模式下。
此种保护方式一种全保护光纤倒换方式，OLT与ONU之间有完全不同的两条通路，可以保证各种故障都得到恢复，包括无源分光器故障，链路都可以自动恢复。
电力通信光传输网的优化及应用
72随着我国经济迅速发展，科学技术不断提高，电力通信行业得到了较快发展，尤其是光纤通信技术提高，在电力通信行业中占据越来越重要的地位，可这种光传输网络系统还存在一些问题，电力通信的安全可靠性还有待提高。
针对光传输所存在的问题，文章提出了相对应的优化方案，可有效提高电力通信系统运行的安全性。
1 光传输网实施优化的必要性光传输网在电力通信当中，具有传输容量大、可靠稳定及传输指标准确等优点，实施电力通信当中的光传输网优化，可充分发挥电力网络整体效益，增强电力信息水平，并且具有依赖电网建设与服务的特殊性，对光传输网实施优化是很有必要的。
电网建设需要可靠的光缆建设作为支持后盾，而电网发展就更需要光传输网进行通信服务；光传输网技术优化也是经济效益的要求，光传输技术更新较快，设备寿命比较长，在寿命期里，同种型号设备采购比较困难，而运用同一型号设备才可以充分发挥光传输的整体效益，现在光传输网络功能有所降低，并未实现投资效益最大化的特点；实施光传输网优化也是业务发展的要求，为电力企业提供优质服务，不仅要满足电网的生产需要，也要满足企业经营管理与信息建设的要求，为企业提供大容量、多用户与多类型业务。
2 光传输网应用问题电力通信的光传输网最重要构成部分称为站点网元，依据站点网元与电压不同，能分成110kV与220kV站点，并围绕一个中心点进行整体网络面积的覆盖，OPG跟ADSS为物理路由重要的组成。
依据现代技术条件对光缆与设备进行分析，光设备传输过程具有维护简单、组网灵活与扩容性高等优点，并且光端机的各个槽位具有宽度均匀、可扩容到10G的能力，但随着经济不断发展，这些设备也在逐步老化，并且各项性能均不能有效满足电力通信的传输要求，可因光缆与设备结构比较复杂，实施更新较为困难，加强光缆与设备优化是很有必要的。
光传输网里的自愈环正被重视与应用，让光传输网的可靠性与适应性得到提高。
通过研究与试验，光传输网已极大满足电力信息需要两种不同传输方法的需求，可通过实践表明，光传输网的节点较多、结构单一等特点，对网络的可靠性与安全性带来很大影响，有些SDH光传输网只有155M的主干网，在这种模式里，网络链路比较多，其链状拓扑自身又存在可靠性差的特点，这会降低光传输网的可靠性。
浅析电力企业配网光纤传输技术的应用
道 ． 由于 节 点 不 多 ． 般 采 用 光 纤 以太 网或 光纤 环 网 。 纤 环 网 但 一 光 吏 成 熟 一 些 ， 光 纤 以 太 网 是 发 展 方 向 光 纤 以太 网 目前 技 术 实 但 现 及相 关 设 备 都 已得 到 实 践检 验 ． 正在 推 广 应 用 。
建 材 与装 饰 ２ １ ０ ０年 ０ ８月
气象 ・ 雷 ・ 信 ・ 防 通 电子
浅 析 电 力企 业 配 网光 纤 传 输 技 术 的应 用
吕振 华
（ 东 省 江 ｒ市 广 Ｊ ５９０） ２ ０ ０
摘
要 ： 纤通 信 技 术 愈 米 愈 被 广 泛 应 用 ， 是 现 代 电 力 系 统通 信 技 术 的 ｌ键 技 术 之 一 ， 组 成 现 代 电 力 系 统通 信 网 的 要 手 段 。 光 它 关 是 本
３ 光 纤 传 输 技 术
光 纤 专线 通 道 的配 置 方 式 有 多 种 ， 要 有 以 下 几种 形 式 主
术 ， 配 电 网 在 线 数 据 和 离线 数 据 、 电 网 数 据 和 用 ， 数 据 、 将 配 ｒ Ｌ ｌ 电
网 结 构和 地 理 图形 进 行 信 息 集 成 ， 成 完 整 的 自动 化 系 统 ， 现 构 实 配 电系 统 正 常 运 行 及 事 故 情 况 下 的监 测 、 护 、 制 、 电和 配 保 控 用 电管 理 的现 代 化 。
信 技 术 的 关键 技 术之 ，是 组 成 现 代 电力 系 统 通信 网 的 主 要 手
段。
２ 配 网 自动 化 系统 分 析
配 电 系统 是 电 力系 统 电能 发 、 、 、 、 中面 向广 大 用 ， 变 输 供 配 广 ｌ 的一 个 重 要 环 节 。由于 用 户 对 用 电可 靠 性 的 要求 越 来 越 高 ， 网 配 自动 化成 为 了 我 国 电 力 系 统 自动 化 领 域 的 新 兴 热 点 更 足 电力
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光传输设备在电力系统通信中的应用
作者：左鹏
来源：《中国新通信》2014年第22期
【摘要】我国电力通信部门的网络系统对SDH光传输的使用已经非常广泛，并形成了SDH光传输网络，这是由于SDH技术本身所具备的特点及优势决定的。
光传输设备就是把信号转变成光信号在光纤上传输的设备，具有相对较高的稳定性与安全性，现已被我国广泛应用在各个场所。
常用的光传输设备包括：PDH、PTN、SDH、光交换机等类型，其中，SDH光传输设备在我国的电力通信中应用的范围最广。
本文先从SDH传输技术内容切入，指出SDH应用的范围及应用的意义，然后通过对电力通信系统中SDH光传输设备应用的现状及具体的应用进行分析，以完善我国电力网络通讯系统。
【关键词】光传输设备电力系统通信应用
前言：随着社会的发展，经济的进步，电力被越来越广泛的应用在各行各业，我国的电力传输网络化也在不断地完善，以适应社会对电力的需求。
光传输设备的科技化使电力系统通信网络化，做为光传输设备之一的SDH技术，符合高科技发展对电力通信网的要求。
一、SDH技术简述
1.1 SDH技术的概念
SDH全名（Synchronous Digital Hierarchy）同步数字体系，是一种将复接、传输及交互功能连在一起并由统一的网络管理系统进行操作的综合信息传送网络。
1988年，国际CCITI接受了由美国贝尔通信研究所提出的同步光网络概念，重新命名为SDH，使SDH技术体制成为适用于光纤、微波及卫星传输的通用体制，是当今世界信息领域在传输技术方面发展和应用的领头者。
1.2基本原理
SDH所采用的信息结构等级称为同步传送模块，采用块状结构—帧结构承载信息；在传输信号时，信号都要进帧，然后再经过映射、定位和复用这三个步骤。
1.3拓扑结构
SDH网络的结构类型有：链型、树型、星型、环型及网孔型等，其中的双环结构因为具有自愈能力及可以提供相对比较高的可靠性而被广泛使用。
其中比较常用的有双纤单向通道保护环和双纤双向复用段保护环[1]。
1.4应用领域
SDH技术在广域和专用网络领域的发展都取得了很大的成功。
SDH光传输设备应用范围涵盖三大电信运营商，启用专用网络，用来承接各种业务。
比如电力系统，就是利用SDH系统环路承载内部的数据、语音、远程监控等。
同时，SDH的租用线路也得到了广泛的应用。
二、电力系统对通信中光传输设备的要求
2.1要具有稳定性以及安全性
由于电网运营业务关系到电力系统的安全性，并且数据网络数字化进程加快，这就要求光传输设备的稳定性和安全性要有保障。
2.2具有高传输带宽
科技的发展使传统的电信网络系统已经无法满足电力系统的需求，光电传输技术的广泛应用已慢慢取而代之，其中SDH技术已被广泛的应用在电力系统中。
三、SDH在电力通信网中的应用
3.1 SDH技术安全性的应用
电力通讯系统在使用SDH技术上，主要是对已有的网络进行优化处理。
原有的电力系统网络已经无法适应电力部门的发展需求，存在着延时、容量低以及安全性下降等问题，由于单向通道倒换环站对业务流向等业务的控制是简单的维护操作，业务容量恒定为STM-N，这与网元件的业务是没有关系的。
因此，单向通道倒换环站应该集中，形成一站式的业务模式。
两纤双向复用段环有着自己的保护原则，采用APS协议的规定，这使维护与配置工作变得复杂化，容易出现错连的问题。
因此，两纤双向复用段环应采用分散的业务类型。
电力部门的业务就要根据不同业务状况选择使用的类型。
电力部门在应用SDH光传输技术上，应该先对已有的通道进行拆分，对原来的环路进行改造，把原来的物理转接模式转换为数字交叉连接，这样才能提高电力部门的网络安全[2]。
在解决部分地区由于受光缆路径的约束导致长期无法实现自愈环的问题上，改变多站串接站的模式，采用多站迂回跳纤的方式，这样才能实现支线线路组环。
3.2 SDH技术灵活性的应用
电力通讯部门使用SDH光传输技术，使电力网络实现向横纵双向的发展，不仅降低了联网成本，还实现结构的立体化。
随着业务容量的发展对网络需求，应把核心网站升级，由原来的核心环网平滑升级到10G的容量，为以后网络的再扩容和业务量的增加留下更多的发展空间。
从这点上看，SDH光传输技术的灵活性就显而易见了。
3.3 SDH技术稳定性的应用
原有电力通讯部门的接入方式为局端单节点接入，这会导致单节点失效或者单方向光纤短路的情况发生，SDH光传输是以分层环形组网及双节点子环的方式接入，不仅提高了网络安全性，而且还有效地防止了故障的发生[3]。
四、SDH光传输技术发展空间
经过电力通讯部门的改造，首先，使应用SDH技术后的网络系统处理业务的能力和效率都得到大幅度提高，并且对业务的处理能力也变得灵活，这就为电力网络向下一个网络时代的发展打好了基础。
其次，SDH光传输技术提升了电力系统的安全性，最为明显的是设备的安全和路由的安全。
在设备安全上应用SDH技术进行改造，减少了重要节点上失效的情况；在路由安全上，实现了网状智能结构。
这些都为电力部门的发展打好了基础。
结论：如今，SDH技术的应用为我国电力部门通讯系统的提高和改善都起到了积极地作用，预示着SDH光传输技术在我国将会有更大的发展空间。
我国电力系统通讯网络的发展和完善的步伐在不断加快，建立起基于SDH的电力网络虽然需要漫长的时间，但这也为我国对SDH技术的分析与调整提供了时间，以实现应用SDH技术的目的，为我国电力部门的发展提供科技的保障，从而带动国家经济的发展。
参考文献
[1]朱永宏.基于广电SDH网络的数据业务专网[J].电力系统通信，2006.
[2]殷玮珺，袁丁，李俊刚.基于SDH网络的广域保护系统研究[J].电力系统保护与控制，2008.
[3]肖双杠.SDH网络的维护[J].硅谷，2009.。
